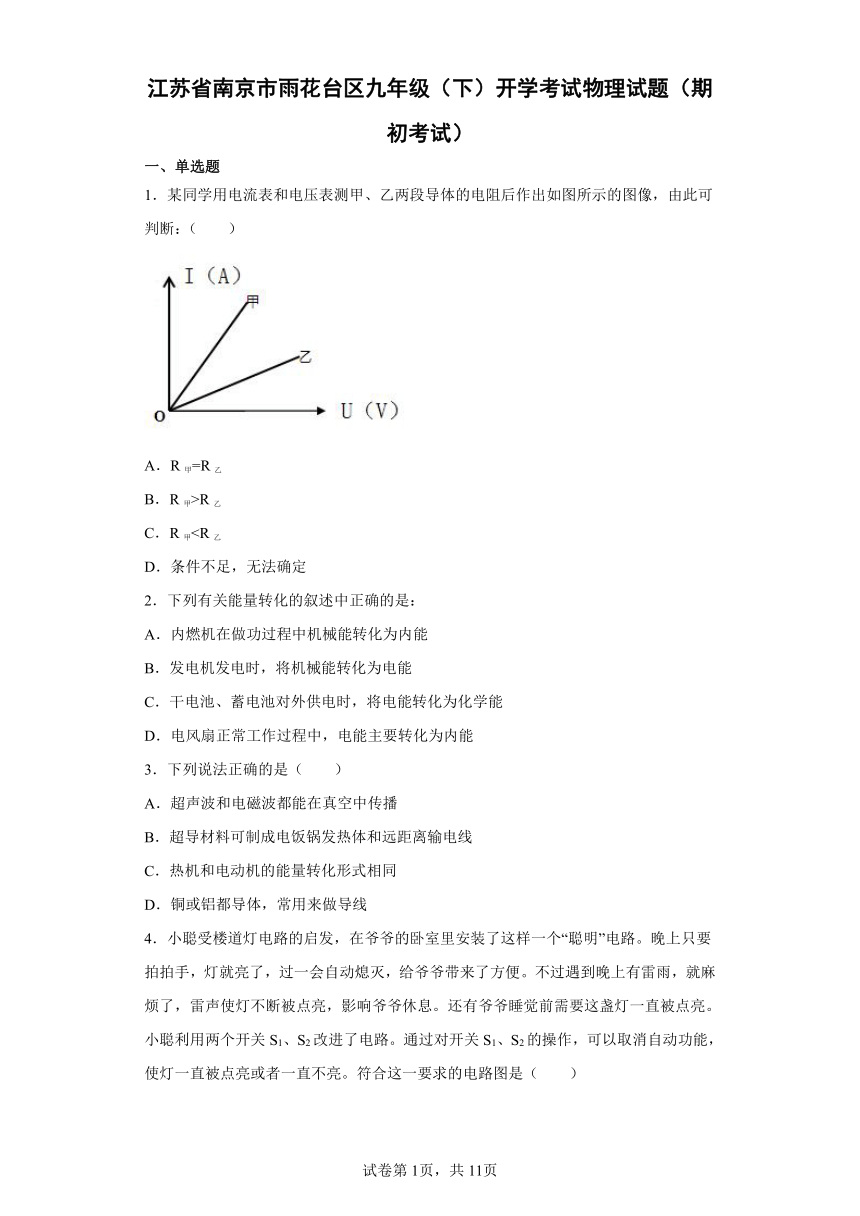

江苏省南京市雨花台区九年级（下）开学考试物理试题（期初考试）（word版含答案）

江苏省南京市雨花台区九年级（下）开学考试物理试题（期初考试）
一、单选题
1．某同学用电流表和电压表测甲、乙两段导体的电阻后作出如图所示的图像，由此可判断：（　　）
A．R甲=R乙
B．R甲>R乙
C．R甲D．条件不足，无法确定
2．下列有关能量转化的叙述中正确的是：
A．内燃机在做功过程中机械能转化为内能
B．发电机发电时，将机械能转化为电能
C．干电池、蓄电池对外供电时，将电能转化为化学能
D．电风扇正常工作过程中，电能主要转化为内能
3．下列说法正确的是（　　）
A．超声波和电磁波都能在真空中传播
B．超导材料可制成电饭锅发热体和远距离输电线
C．热机和电动机的能量转化形式相同
D．铜或铝都导体，常用来做导线

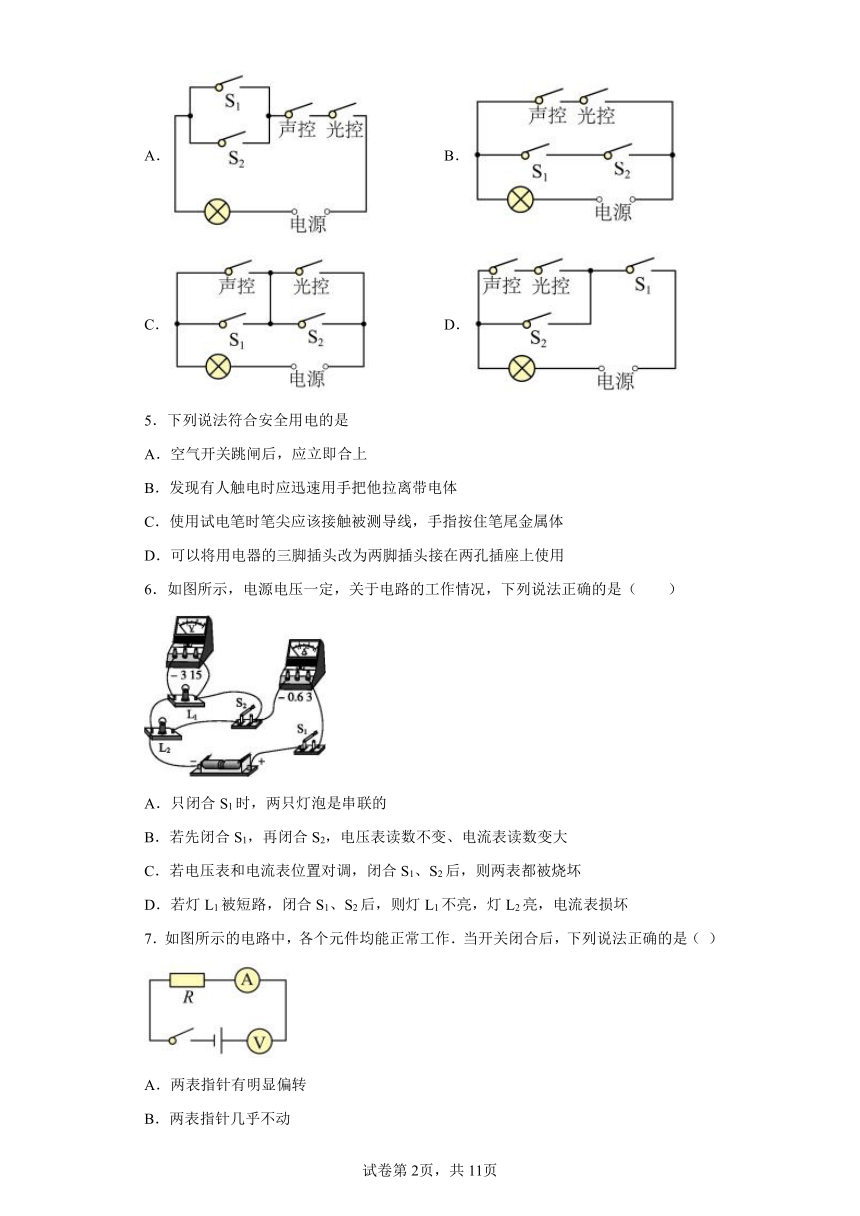

4．小聪受楼道灯电路的启发，在爷爷的卧室里安装了这样一个“聪明”电路。晚上只要拍拍手，灯就亮了，过一会自动熄灭，给爷爷带来了方便。不过遇到晚上有雷雨，就麻烦了，雷声使灯不断被点亮，影响爷爷休息。还有爷爷睡觉前需要这盏灯一直被点亮。小聪利用两个开关S1、S2改进了电路。通过对开关S1、S2的操作，可以取消自动功能，使灯一直被点亮或者一直不亮。符合这一要求的电路图是（　　）
A． B．
C． D．
5．下列说法符合安全用电的是
A．空气开关跳闸后，应立即合上
B．发现有人触电时应迅速用手把他拉离带电体
C．使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体
D．可以将用电器的三脚插头改为两脚插头接在两孔插座上使用
6．如图所示，电源电压一定，关于电路的工作情况，下列说法正确的是（　　）
A．只闭合S1时，两只灯泡是串联的
B．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大
C．若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏
D．若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏
7．如图所示的电路中，各个元件均能正常工作．当开关闭合后，下列说法正确的是（ ）
A．两表指针有明显偏转
B．两表指针几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动
D．电压表指针有明显偏转，电流表指针几乎不动

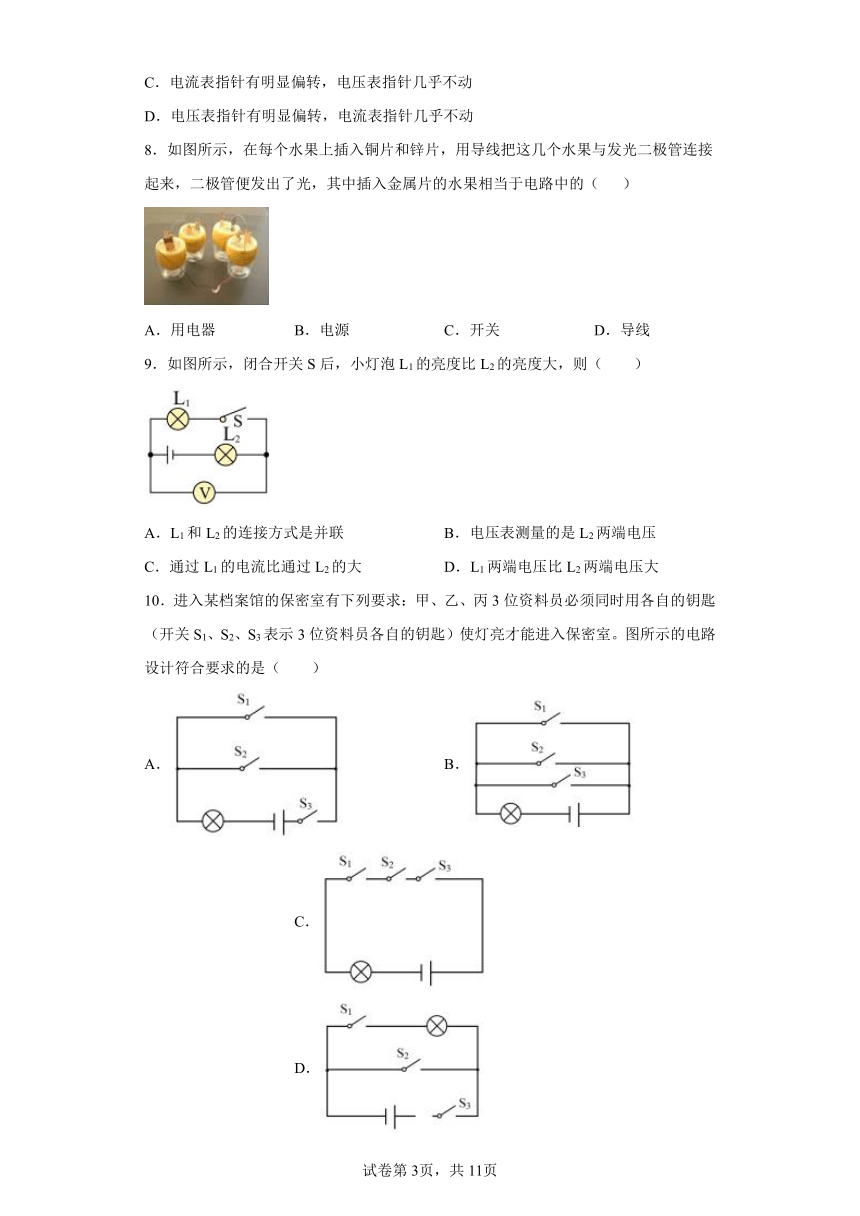

8．如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（ ）
A．用电器 B．电源 C．开关 D．导线
9．如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大，则（　　）
A．L1和L2的连接方式是并联 B．电压表测量的是L2两端电压
C．通过L1的电流比通过L2的大 D．L1两端电压比L2两端电压大
10．进入某档案馆的保密室有下列要求：甲、乙、丙3位资料员必须同时用各自的钥匙（开关S1、S2、S3表示3位资料员各自的钥匙）使灯亮才能进入保密室。图所示的电路设计符合要求的是（　　）
A． B． C． D．

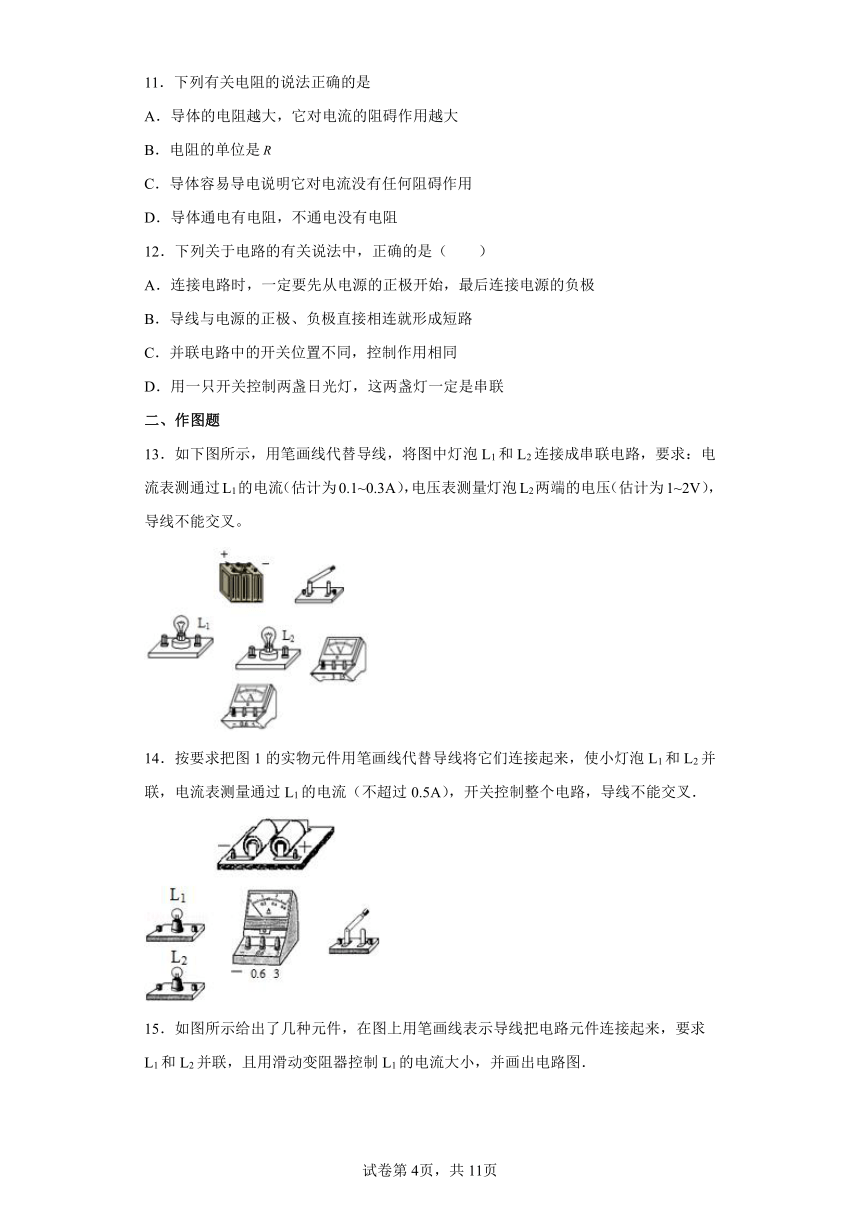

11．下列有关电阻的说法正确的是
A．导体的电阻越大，它对电流的阻碍作用越大
B．电阻的单位是
C．导体容易导电说明它对电流没有任何阻碍作用
D．导体通电有电阻，不通电没有电阻
12．下列关于电路的有关说法中，正确的是（　　）
A．连接电路时，一定要先从电源的正极开始，最后连接电源的负极
B．导线与电源的正极、负极直接相连就形成短路
C．并联电路中的开关位置不同，控制作用相同
D．用一只开关控制两盏日光灯，这两盏灯一定是串联
二、作图题
13．如下图所示，用笔画线代替导线，将图中灯泡L1和L2连接成串联电路，要求：电流表测通过L1的电流（估计为0.1~0.3A），电压表测量灯泡L2两端的电压（估计为1~2V），导线不能交叉。
14．按要求把图1的实物元件用笔画线代替导线将它们连接起来，使小灯泡L1和L2并联，电流表测量通过L1的电流（不超过0.5A），开关控制整个电路，导线不能交叉．
15．如图所示给出了几种元件，在图上用笔画线表示导线把电路元件连接起来，要求L1和L2并联，且用滑动变阻器控制L1的电流大小，并画出电路图．
三、计算题

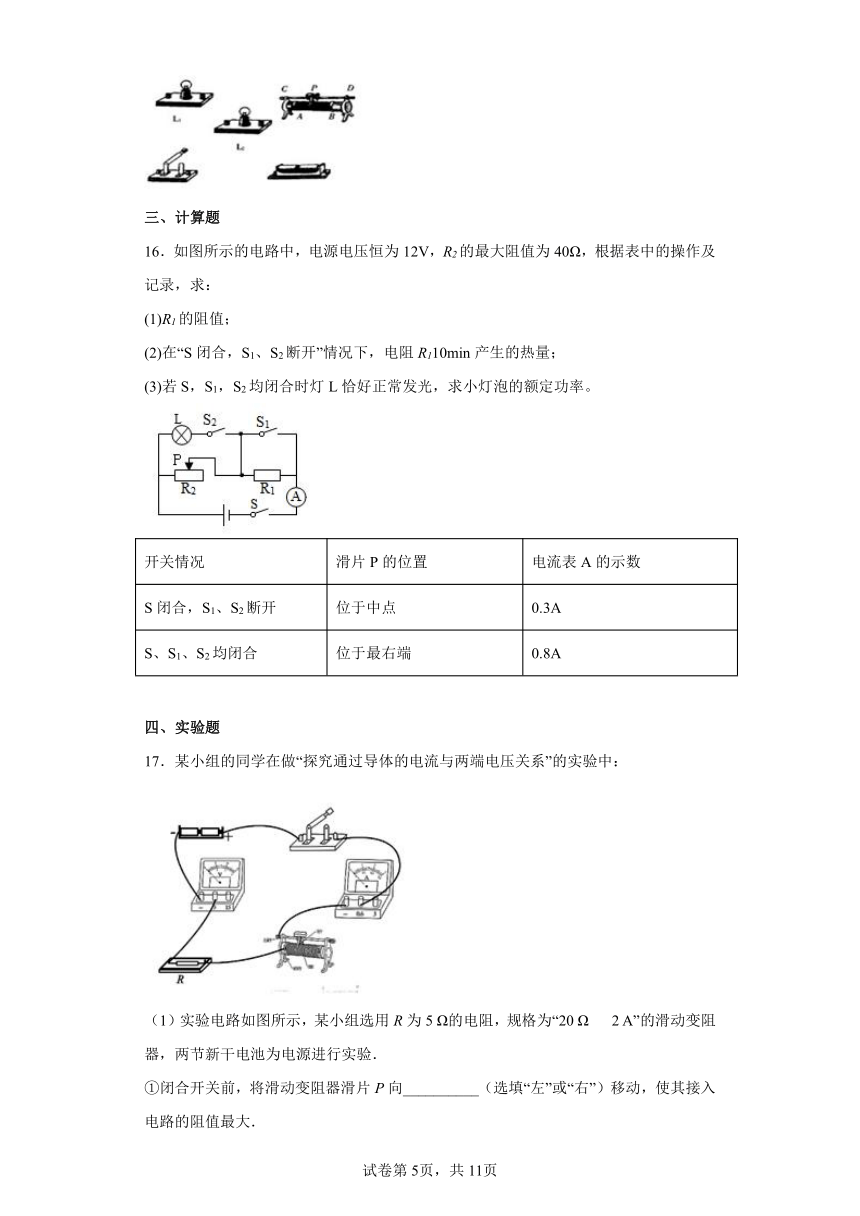

16．如图所示的电路中，电源电压恒为12V，R2的最大阻值为40Ω，根据表中的操作及记录，求：
(1)R1的阻值；
(2)在“S闭合，S1、S2断开”情况下，电阻R110min产生的热量；
(3)若S，S1，S2均闭合时灯L恰好正常发光，求小灯泡的额定功率。
开关情况 滑片P的位置 电流表A的示数
S闭合，S1、S2断开 位于中点 0.3A
S、S1、S2均闭合 位于最右端 0.8A
四、实验题
17．某小组的同学在做“探究通过导体的电流与两端电压关系”的实验中：
（1）实验电路如图所示，某小组选用R为5 Ω的电阻，规格为“20 Ω 2 A”的滑动变阻器，两节新干电池为电源进行实验．
①闭合开关前，将滑动变阻器滑片P向__________（选填“左”或“右”）移动，使其接入电路的阻值最大．
②记录相关数据如下表所示．
根据表中数据可以得到的结论是：当______一定时，导体中的电流与电压成______比．
（2）进行实验时，该小组发现：① 调节滑动变阻器无法使电压表的示数为0.5 V，为使电压表示数为0.5 V，可采取的办法是____________．② 调节滑动变阻器无法使电压表的示数达到3.0 V，你猜想可能原因是________________________（写出一种即可）．
（3）该小组在处理数据时发现：电压U与电流I的比值恰好等于电阻R的值．为进一步论证此发现，他们提出两种收集数据的方案，方案一：收集电阻值为5 Ω的几个小组的数据；方案二：收集电阻值不同的几个小组的数据．你认为方案____________更合理．
18．某小组进行探究“电流与电压、电阻的关系”的实验活动：
A．在探究“电流与电压的关系”实验中。准备的器材有：两节干电池、开关、10Ω定值电阻、电流表、电压表、规格为“20Ω 1A”的滑动变阻器、导线若干。
(1)将图甲中的器材连接成完整电路，要求滑动变阻器的滑片向右滑动时阻值变大；( )
(2)连接好电路后，闭合开关前，应将滑动变阻器的滑片移至______（选填“A”或“B”）端。闭合开关，缓慢移动滑片，发现电压表示数始终为3V，电流表示数始终为0，这可能是因为定值电阻R处发生了______（选填“断路”或“短路”）故障；
(3)排除故障后，改变滑片位置，记录数据，如图表所示。
次数 1 2 3 4 5 6
U/V 1.0 1.2 1.4 1.6 1.8 2.0
I/A 0.1 0.12 0.14 0.16 0.18 0.2
(4)请根据表格中数据，画出电流跟电压关系图像（图乙）；( )
(5)由此，可以得出实验结论：______；
B．在“探究电流与电阻的关系”实验中，器材如A中图甲所示，电源为2节新干电池，滑动变阻器上标有“10Ω 1A”字样，阻值分别为5Ω、10Ω、20Ω、30Ω的定值电阻各一个；
(1)小宇同学首先将5Ω定值电阻接入电路，闭合开关，调节滑片P，使电压表示数到达某一数值，电流表的示数如图丙所示，该示数为______A；
(2)接下来，小宇将5Ω的电阻替换为10Ω，闭合开关，向______（选填“左”或“右”）调节滑片P至适当位置，“适当位置”的依据是______，将电流表示数记录在表格中；
实验次数 1 2 3
电阻R/Ω 5 10 20
电流I/A 0.2 0.1
(3)由表中数据，得出实验结论的依据是______；
(4)本次探究中换用30Ω的定值电阻接入电路，若想完成实验，应将滑动变阻器的最大更换为≥______Ω，或将控制的电压调为______（选填“≥”或“≤”）______V。
19．在“探究串联电路电压的特点”活动中。
（1）如图所示，实验中应选择规格______（选填“相同”或“不同”）的小灯泡。
（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能灯L2发生了______。
（3）故障排除后，保持电压表的B连接点不动，小明只断开A连接点，并改接到C连接点上，测量L2两端电压。他能否测出L2两端电压？______，理由是：______。
（4）小明分别出AB、BC、AC间的电压并记录在如表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。
请对小明的做法进行评价：______，改进方法是______。
UAB/V UBC/V UAC/V
2.6 1.8 4.4
20．小林同学对“串联电路中电流处处相等”这个知识表示怀疑，他认为：电流流过小灯泡，小灯泡发光了，电流应该会减小！请你设计一个实验来证明小林的想法是错误的。（实验器材有：电池、开关、导线若干、电流表、两个规格不同的小灯泡）
(1)画出实验电路图；______
(2)简要说明实验步骤，实验现象并解释。______
21．某实验小组的同学用伏安法测量小灯泡电功率,待测小灯泡额定电压为3.8V,小灯泡的额定功率估计在1W左右
(1)连接电流表时应选用_______的量程
(2)请用笔画线代替导线,完成实物电路的连接__________(要求:连线不得交叉)
(3)检查电路连接无误,闭合开关后,灯泡不亮,电压表有示数,电流表指针几乎不动,产生这一现象的原因可能是__
(4)故障排除后,移动滑动变阻器的滑片,使小灯泡正常发光时,电流表示数如图所示,请读出电流表的示数,并填入表格中_________
(5)实验中,同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值,但表格中仍有不完整的地方,请将所缺内容填写完整___________
(6)小组同学们分析了实验数据得出:小灯泡的发光亮度是由灯泡的_________决定的,且____________,灯泡发光越亮
22．小海设计了“探究电流与电阻的关系”的实验，器材如下：电源电压恒为4.5V，五个定值电阻R分别为：5Ω、10Ω、15Ω、20Ω及25Ω，滑动变阻器、电压表、电流表、开关各1个，导线若干。
（1）实验前，小海发现电流表出现如图甲所示情况，造成该现象的原因是_____；
（2）调整后，按图乙方式连接好电路；闭合开关前，应将滑动变阻器滑片移到最_____（选填“左”或“右”）端；
（3）小海把5Ω的电阻接入电路后，闭合开关，移动滑片，当电压表示数为2.5V时，记录电流表示数。断开开关，保持滑片位置不变，用10Ω的电阻替换5Ω，再次闭合开关，发现电压表示数_____2.5V（选填“大于”、“等于”或“小于”），此时应向_____（选填“左”或“右”）移动滑片，同时注意观察_____（选填“电流表”或“电压表”），使其示数与第一次相同；
（4）根据实验数据，小海绘制了如图丙所示I-R关系图像；分析图像，得出该实验的结论是_____；
（5）五个定值电阻均可按上述要求完成实验，推测滑动变阻器的最大阻值至少为_____Ω。
五、填空题
23．小明家的电能表标有300 revs/(kW h)，一次实践活动中测得该电能表的转盘在2 min内转了40圈，则2 min内电流做的功为______J，用电器的总功率为______W。他家客厅有三组六盏相同的白炽灯，由一个开关控制，其中有一盏不亮，另五盏正常发光（如图所示）。已知家庭电路电压为220 V，每只灯工作时电阻为1100Ω则此时通过开关的电流为______A，不亮的那一盏灯______ （断路/短路）了。
24．如图所示电路中，闭合开关S后，电压表V1的示数是2.5V，V2的示数是2.5V，则电压表V3的示数是_______V．
25．如图所示，在电路中要使电灯L1和L2并联，应闭合开关______ 。S1S2闭合能亮的灯是______ 。
26．如图是灯L和电阻R的电流随电压变化图象，电阻R的阻值为_____Ω．若把它们并联起来，接在电压是4V的电源上，则干路中的电流是_____A．
27．如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于 （填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带 电．
28．如图，R1=5Ω，电源电压为10V，且保持不变，电流表的量程为0～3A，滑动变 阻器的铭牌上标有“2A 20Ω”字样，则按正确的操作规程，滑片置于阻值最大处时，闭合开关S，则电流表的示数应为________ A；为保证电流表的安全使用，滑动变阻 器连入电路中的电阻应不小于________Ω．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【解析】
【详解】
横坐标是电压U，纵坐标是I，所以越靠近U轴电阻越大，所以R甲＜R乙
2．B
【解析】
【分析】
判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，消耗的能量转化为得到的能量．
【详解】
A、内燃机属于热机的一种，而热机是将内能转化为机械能的机器．所以在内燃机的做功冲程将燃料燃烧释放出的内能转化为机械能．故A不正确；
B、发电机发电时，消耗机械能，得到电能，所以是将机械能转化为电能的过程．故B正确；
C、干电池、蓄电池对外供电时，储存的化学能转化为电能，故C不正确；
D、电风扇正常工作时，消耗电能，得到机械能，所以将电能转化为机械能．故D不正确．
故选B．
3．D
【解析】
【详解】
A．声音不能在真空中传播，电磁波可以在真空中传播，故A错误；
B．超导材料电阻为零，电流流过导体时，导体不发热，电饭锅是利用电流的热效应工作的，超导体不能用来制作电饭锅的发热体，故B错误；
C．热机将内能转化为机械能；电动机将电能转化为机械能，所以二者的能量转化方式不同，故C错误；
D．铜或铝都导体，电阻率较小，常用来做导线，故D正确。
故选D。
4．D
【解析】
【分析】
【详解】
根据题意可知，晚上光控制开关闭合，此时只要拍拍手，声控开关也闭合了，灯就亮了，声控开关和光控开关应串联。雷雨天，通过对开关S1、S2的操作，取消自动功能，灯始终不会被点亮，说明开关S1、S2中有一个接在干路上，起总开关的作用。晚上睡觉前，通过对开关S1、S2的操作，取消自动功能，灯一直被点亮，说明其中一个手动开关与声控、光控开关这一支路并联；入睡后，只要断开手动开关中的一个开关，自动功能恢复，此时只要拍拍手，电路接通，灯就亮了，过一会自动熄灭。先将声控开关和光控开关串联，然后再与S2并联，并联后再与灯泡、开关S1、电源串联连接，故D符合题意，ABC不符合题意。
故选D。
5．C
【解析】
【详解】
A. 空气开关跳闸后，应立即找出跳闸的原因并解决问题以后再合上，故A错误；
B. 发现有人触电时应首先断开电源，再迅速手把他拉离带电体，故B错误；
C. 使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体正确；
D. 把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电；故D错误；
故选C．
6．B
【解析】
【分析】
本题考查了并联电路的特点和欧姆定律的应用以及电路的动态分析，分清开关闭合、断开时电路的连接方式是关键。
【详解】
A．只闭合S1时，灯泡L2不亮，处于断路状态，只有灯泡L1亮，不符合题意；
B．若先闭合S1，再闭合S2，电压表读数仍然等于电源电压，所以不变；由于此时两只灯泡是并联的，总电压不变，总电阻减小，所以电流增大，即电流表读数变大，符合题意；
C．若电压表和电流表位置对调，此时电压表串联在电路中，由于电压表的阻值很大，电路中的电流会很小，所以闭合S1、S2后，则两表都不会烧坏；
D．若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2也不亮，电流表损坏，不符合题意；
故选B。
7．D
【解析】
【详解】
由于电压表的电阻很大，当它串联使用时，电路中的电流很小，故电流表的指针几乎不动，但电压表是有示数的，接近于电源电压．
8．B
【解析】
【详解】
要使用电器工作，电路中必须要有电源，插入金属片的水果能使二极管发光，说明在这个电路中插入金属片的水果能提供电压，它相当于电源．故选B.
9．D
【解析】
【分析】
【详解】
A．由图知，电压表在电路知看作断路，电流从电源正极流回负极只有一条路径，故L1和L2的连接方式是串联，故A错误，不符合题意；
B．由图知电压表与灯泡L1并联，所以电压表测量的是L1两端电压，故B错误，不符合题意；
C．该电路是串联电路，由串联电路电流处处相等知通过L1的电流与通过L2的电流相等，故C错误，不符合题意；
D．由串联电路电流特点知通过两灯泡的电流相等，当小灯泡L1的亮度比L2的亮度大时，说明L1两端电压比L2两端电压大，故D正确，符合题意。
故选D。
10．C
【解析】
【详解】
因为甲、乙、丙3位资料员必须同时用各自的钥匙（开关S1、S2、S3表示3位资料员各自的钥匙）使灯亮才能进入保密室，说明三个资料员是相互联系的，不能独立工作，所以开关S1、S2、S3和灯泡串联，故ABD不符合题意，C符合题意。
故选C。
11．A
【解析】
【详解】
A．电阻是导体对电流的阻碍作用．所以导体的电阻越大，它对电流的阻碍作用越大．故A符合题意．
B．电阻的单位是欧姆，符号Ω．故B不符合题意．
C．导体容易导电说明它对电流的阻碍作用较小，即电阻小．故C不符合题意．
D．导体的电阻与导体的材料、长度、横截面积有关，与导体是否通电无关．即不论导体是否通电，都有电阻．故D不符合题意．
12．B
【解析】
【分析】
【详解】
A．连接电路时，为防止出现短路、漏接，应该按照一定的顺序接线；可从电源的正极开始，经用电器，最后连接电源的负极；也可从电源的负极开始，经用电器，最后连接电源的正极；故A错误；
B．用导线未经过用电器直接将电源的正极、负极相连，即对电源短路；故B正确；
C．并联电路中的开关位置不同，控制作用不同相同，位于干路控制整个电路，位于支路只控制支路的用电器，故C错误；
D．两盏日光灯并联时，开关接在干路上，一样起到控制两盏灯的作用；故D错误。
故选B。
13．
【解析】
【详解】
L1和L2连接成串联电路，电流表测通过L1的电流（估计为0.1~0.3A），故电流表选用小量程与L1串联；
电压表测量灯泡L2两端的电压（估计为1~2V），则电压表选用小量程与L2并联，如下图所示
14．
【解析】
【详解】
试题分析：由题意可知，两灯泡并联，电流表测量通过L1的电流，说明电流表与L1串联，开关控制整个电路说明开关位于干路上．
解：
按照“电流流向法”，电流从电源正极出发，经过开关，分为两支：一支经电流表、L1回到负极；另一支经L2回到负极．如图所示：
．
点评：此类实物图的连接较简单，属于基本技能的考查，只要结合并联电路的特点以及知道各元件的作用正确连接即可．
15．如下图所示
【解析】
【详解】
试题分析：由题意可知，L1与L2并联，且滑动变阻器控制通过L1的电流，开关在干路上控制整个电路．按照电流的流向将滑动变阻器、L1、开关串联接在电源上，然后将L2并联在滑动变阻器和L1两端；根据实物图，从电源正极开始分路，一路经过滑动变阻器、L1，另一路经过L2，然后两路汇合共同经过开关回到电源负极；如上图所示．
考点：实物图连线及电路图
16．(1)20Ω；(2)1080J；(3)6W
【解析】
【详解】
(1)S闭合，S1、S2断开时，R1与R2串联，滑片P位于中点，R2接入电路的阻值为20Ω；可求出总电阻
所以
R1的阻值是20Ω。
(2)根据焦耳定律得到
电阻R110min产生的热量是1080J。
(3)当S、S1、S2均闭合时，灯L与R2并联，滑片P位于最右端，R2接入电路的阻值为40Ω。根据欧姆定律流经R2电流
根据并联电路的电流规律可知，流过灯L的电流
所以，灯泡的额定功率
小灯泡的额定功率是6W。
答：(1)R1的阻值是20Ω；(2)在“S闭合，S1、S2断开”情况下，电阻R110min产生的热量是1080J；(3)若S，S1，S2均闭合时灯L恰好正常发光，小灯泡的额定功率是6W。
17． 右 电阻 正 采用一节干电池供电 导线有电阻 二
【解析】
【详解】
(1)①由图知，滑动变阻器的下面接了左边的接线柱，所以在闭合开关前，应将滑片移至最右端，使其阻值最大；②由表格中数据知，当电阻一定时，导体的电压增大为原来的几倍，通过电阻的电流也增大几倍，故可得结论：当电阻一定时，导体中的电流与电压成正比．(2)①由题意知，电源由两节干电池组成，调节滑动变阻器无法使电压表的示数为0.5V，可能是电源电压过大，采取的办法是采用一节干电池供电；②灯泡两端的电压总是达不到3V，可能是导线有电阻、接线柱和导线连接不紧、电池有电阻、电流表有电阻，造成分压的原因．(3)如果实验只是用同一种电阻做，则实验得到的数据具有特殊性，使得结论不具有普遍性，因此实验方案二比较好．
【点睛】
（1）①滑动变阻器可以对电路起到保护作用，因此，在电路开关闭合前，应将滑动变阻器的滑片P调到阻值最大处．②分析表中数据，得出电流与电压的关系；（2）从电源电压及串联电路的电压规律及电路其它元件的存在电阻考虑．（3）为了使实验结论具有普遍性，实验时需要选取不同的电阻实验．
18． B 断路 电阻一定时，通过导体的电流与其两端的电压成正比 0.4 右 电压表示数为2V 电流和电阻的乘积为定值 15 ≥ 2.25
【解析】
【详解】
A．(1)[1]由表中数据可知电压表的示数没有超过3V，电压表的量程是，电压表和电阻并联，滑动变阻器的滑片向右滑动时阻值变大，将变阻器的左下角的A接线柱接入电路中，如图所示：
(2)[2]为了保护电路，连接好电路后，闭合开关前，应将滑动变阻器的滑片移至阻值最大处的B端。
[3]闭合开关，缓慢移动滑片，发现电压表示数始终为3V，电压表与电源连通，电流表示数始终为0，这可能是因为定值电阻R处发生了断路。
(4)[4]根据表格中数据，在坐标系中找出对应的点连线，如图所示；
(5)[5]由表中数据和图像可知，电流随电压的变化关系为过原点的直线，故得出电阻一定时，通过导体的电流与其两端的电压成正比。
B．(1)[6]A中甲图电流表的量程是，分度值是0.02A，由图丙可知，电流表的示数是0.4A。
(2)[7][8]由欧姆定律可知电阻两端的电压为
U=IR=0.4A×5Ω=2V
根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V。
(3)[9]由表格中数据发现，电流和电阻的乘积为
U=IR=0.4A×5Ω=2V
是定值，可以得到在导体两端电压一定时，导体中的电流与导体的电阻成反比。
(4)[10]一节干电池的电压是1.5V，两节干电池的电压是3V，电源电压是3V，本次探究中换用30Ω的定值电阻接入电路，由串联分压可知
即
即
R滑=15Ω
若想完成实验，应将滑动变阻器的最大更换≥15Ω。
[11][12]规格为“10Ω 1A”的滑动变阻器的最大阻值是10Ω，由串联分压可知
即
即
U′定=2.25V
为了完成实验，将控制的电压调为≥2.25V。
19． 不同 断路 不能 电压表正负接线柱接反了 只根据一组数据得出的结论有偶然性 换用不同规格的灯泡多次测量
【解析】
【详解】
（1）[1]为得到普遍性的结论，实验中应选择规格不同的小灯泡。
（2）[2]在测L1两端电压时，闭合开关，发现电压表示数为零，可能与电压表并联部分电路短路，或电压表与电源两极间断路，故原因可能灯L2发生了断路。
（3）[3][4]测出L1两端的电压，则与A相连的为电压表的正接线柱，与B相连的为电压表的负接线柱，若将与A点相连的导线改接到C点，电流从电压表的负接线柱流入，正接线柱流出，指针将反向偏转，则不能测出L2两端电压，原因是：电压表正负接线柱接反了。
（4）[5][6]由于根据一次实验数据得出的结论具有偶然性，为了探究串联电路电压的普遍规律，需要换用不同规格的灯泡多次测量。
20． 见解析
【解析】
【详解】
(1)[1]要探究串联电路中电流规律，所以要把两个小灯泡连成串联电路，用电流表测量各处电流，寻找规律，故连接电路如图所示：
(2)[2]将两个规格不同的小灯泡和开关、导线、电池连接成如图所示的串联电路；将电流表分别接入a、b、c三个位置，测出电流流经L1前（即a点）、流经L1后（即b点），流经L2后（即c点）三处的电流、、；若，则小林的想法是错误的；若，则小林的想法是正确的。
21． 0 0.6A 灯泡灯丝断了 W 0.31 1.178 实际功率，实际功率越大
【解析】
【详解】
(1)I＝＝0.26A<0.6A，所以电流表选择0 0.6A量程．(2)电流表选择0 0.6A量程，电流表与灯泡串联测量灯泡的电流，灯泡的额定电压为3.8V，电压表选择0 15V量程，电压表与灯泡并联，注意电流从电压表和电流表的正接线柱流入，从负接线柱流出．如图．
(3)灯泡不亮，电流表几乎不动，电路电阻很大，几乎断路，所以电压表串联在电路中，测电源电压，所以灯泡断路．(4)电流表使用的0 0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.31A.(5)P′＝U′I′＝3.8V×0.31A＝1.178W.(6)从实验数据知，灯泡亮度取决于灯泡的实际功率，灯泡实际功率越大，灯泡越亮．
【点睛】
（1）电流表量程的选择由灯泡的额定电压和额定功率计算电流来确定，电流表串联在电路中，测灯泡的电流．（2）电压表量程由灯泡的额定电压确定，电压表和灯泡并联测灯泡的电压．注意电压表和电流表的正负接线柱．（3）灯泡不亮可能是灯泡断路或灯泡以外的地方断路或灯泡短路，灯泡断路时，电路断路，电路中没有电流，电流表无示数，电压表串联联在电路中，电压表测量电源电压；灯泡短路时，电路总电阻减小，电路电流增大，电流表示数增大，电压表测量导线电压，示数为0．灯泡以外的地方断路，整个电路都处于断开状态，灯泡不亮，电压表和电流表都没有示数．（4）首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数．（5）知道灯泡的额定电压和额定电流，根据P＝UI计算额定功率．（6）灯泡的亮度取决于灯泡的实际功率，实际功率越大，灯泡越亮．
22． 电流表在实验前没有调零 右 大于 右 电压表 在电压一定时，通过导体的电流跟导体的电阻成反比 20
【解析】
【详解】
（1）[1]实验前，也就是开关还没有闭合，电路中没有电流，而电流表出现如图甲所示情况，从图甲可以看到，电流表指针在零刻度的左边，说明电流表在实验前没有调零。
（2）[2]调整后，按图乙方式连接好电路；闭合开关前，为了防止电路的电流过大，滑动变阻器接入电路的电阻应该最大，所以应将滑动变阻器滑片移到最右端。
（3）[3][4][5]由题意可知，5Ω的电阻两端的电压为2.5V，断开开关，保持滑片位置不变，用10Ω的电阻替换5Ω，再次闭合开关，由于电阻阻值变大，滑动变阻器接入电路的电阻大小不变，根据串联电路分压原理，10Ω的电阻两端电压变大，电压表示数大于2.5V；由于探究电流与电阻的关系实验，需要保持电阻两端的电压不变，即要求保持电压表示数为2.5V不变，10Ω的电阻两端电压要变小，根据串联电路分压原理，滑动变阻器接入电路的电阻要变大，从图乙可以看到，滑片应该向右移动，并且观察电压表，使其示数为2.5V。
（4）[6]分析图像，可知道电流与电阻的乘积是2.5V固定值，则可知道在电压一定时，通过导体的电流跟导体的电阻成反比。
（5）[7]五个定值电阻均可按上述要求完成实验，对每一个阻值进行分析，要求保持电阻两端的电压为2.5V不变，则滑动变阻器两端的电压为2V不变，由此可得到，当定值电阻为5Ω时，根据欧姆定律可得到
解得；同理可知，当定值电阻为10Ω时，；当定值电阻为15Ω时，；当定值电阻为20Ω时，；当定值电阻为25Ω时，；综上所述，滑动变阻器的最大阻值至少为20Ω。
23． 4.8 × 105 4000 1 断路
【解析】
【分析】
【详解】
[1]2 min内电流做的功
[2] 用电器的总功率
[3]通过每盏灯的电流
各灯是并联的，所以通过开关的电流
[4]不亮的那一盏灯如果发生短路，则整个电路短路，所以不亮的那一盏灯发生了断路故障。
24．5
【解析】
【分析】
分析电路串并联及各个电表所测量的用电器及物理量，根据串并联规律分析即可．
【详解】
分析电路为串联电路，电表V1测R1两端电压，V2测R2两端电压，V3测电源电压，则由串联分压可得电压表V3示数为：
25． S1、S3 灯L1
【解析】
【详解】
[1]由图知道，要使两灯泡并联，则电流从电源正极流出需要经过S1，然后分别经过灯泡支路L1 和支路L2、S3，再流回电源负极，所以应闭合开关S1、S3。
[2]当开关S1、S2闭合时，灯泡L2 被短路，电路为L1 的简单电路，故只有灯泡L1 发光。
26． 20 0.5
【解析】
【详解】
试题分析：（1）电阻R的阻值不变，其U﹣I图象是正比例函数，根据图象读出任意一组电流与电压值，根据欧姆定律求出电阻R的阻值；
（2）灯L和电阻R并联在4V的电源上时，它们两端的电压相等，根据图象读出通过它们的电流，利用并联电路的电流特点求出干路中的电流．
解：（1）电阻R的阻值不变，其U﹣I图象是正比例函数，由图象可知，UR=4V时，IR=0.2A，
由I=可得，R的阻值：
R===20Ω；
（2）灯L和电阻R并联在4V的电源上时，
因并联电路中各支路两端的电压相等，
所以，UR=UL=4V，
由图象可知，IR=0.2A，IL=0.3A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流：
I=IR+IL=0.2A+0.3A=0.5A．
故答案为20；0.5．
【点评】
本题考查了并联电路的特点和欧姆定律的应用，关键是根据图象读出电压和电流的对应值．
27．用电器 负
【解析】
【详解】
给汽车蓄电池充电时，蓄电池是消耗电能的，相当于用电器；毛皮摩擦过的橡胶棒带负电，相互排斥，说明带同种电荷，所以说干毛巾带应带负电．
28． 2.5 10
【解析】
【详解】
试题分析：滑动变阻器是电路中不可少的一种重要的元件，滑动变阻器能够改变电路中电流的大小，从而对电路中的电流起到控制作用，滑动变阻器能够连续的改变电阻，从而使得电路中的电流也能平稳的变化
考点：滑动变阻器的作用
点评：我们要学会滑动变阻器的原理以及在电路中和连接方法，滑动变阻器上有四个接线柱，用的时候要上下各用一个，刚开始要调到最大值，这样可以让电流最小，不致于损坏电路
