四川省内江市东兴区九年级（下）开学摸底考试物理试题（word版含答案）

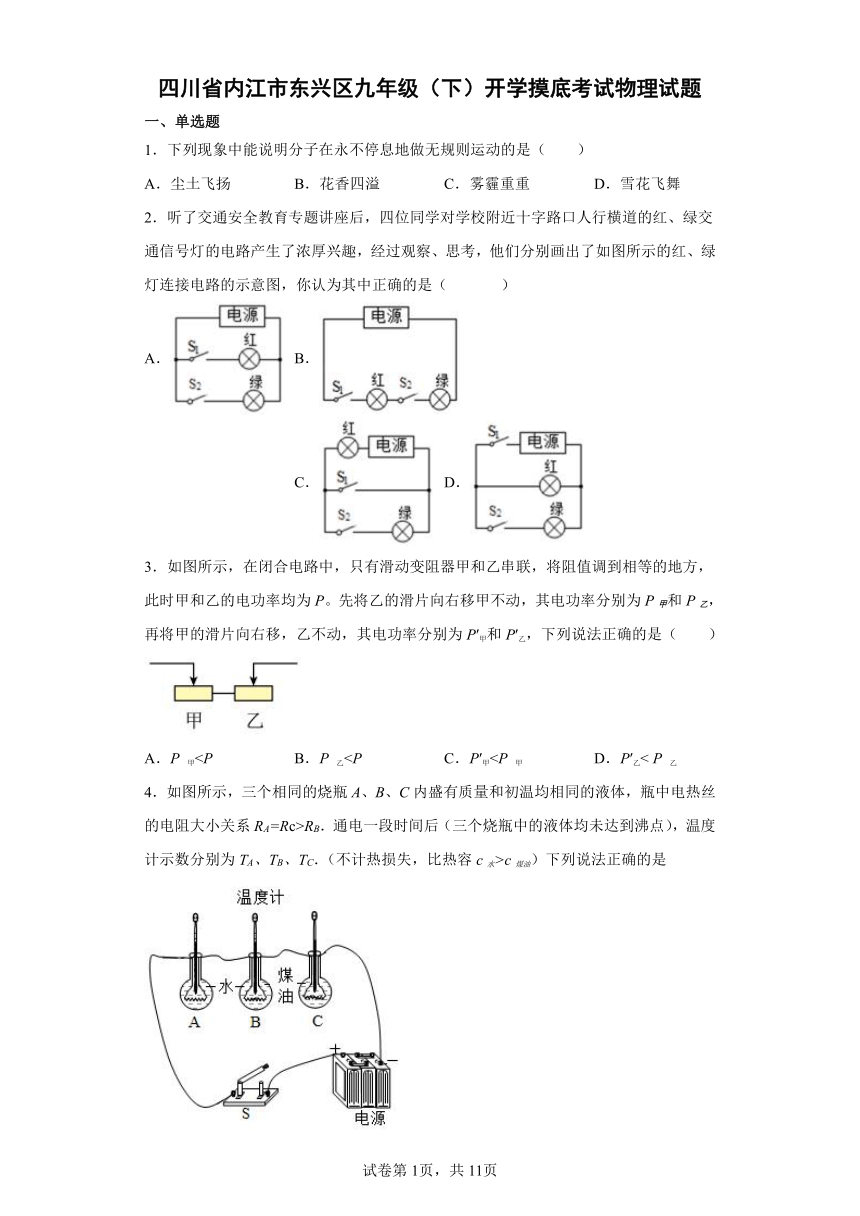

四川省内江市东兴区九年级（下）开学摸底考试物理试题
一、单选题
1．下列现象中能说明分子在永不停息地做无规则运动的是（　　）
A．尘土飞扬 B．花香四溢 C．雾霾重重 D．雪花飞舞
2．听了交通安全教育专题讲座后，四位同学对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他们分别画出了如图所示的红、绿灯连接电路的示意图，你认为其中正确的是（ ）
A． B． C． D．
3．如图所示，在闭合电路中，只有滑动变阻器甲和乙串联，将阻值调到相等的地方，此时甲和乙的电功率均为P。先将乙的滑片向右移甲不动，其电功率分别为P甲和P乙，再将甲的滑片向右移，乙不动，其电功率分别为P′甲和P′乙，下列说法正确的是（　　）
A．P 甲

4．如图所示，三个相同的烧瓶A、B、C内盛有质量和初温均相同的液体，瓶中电热丝的电阻大小关系RA=Rc>RB．通电一段时间后（三个烧瓶中的液体均未达到沸点），温度计示数分别为TA、TB、TC．（不计热损失，比热容c水>c煤油）下列说法正确的是

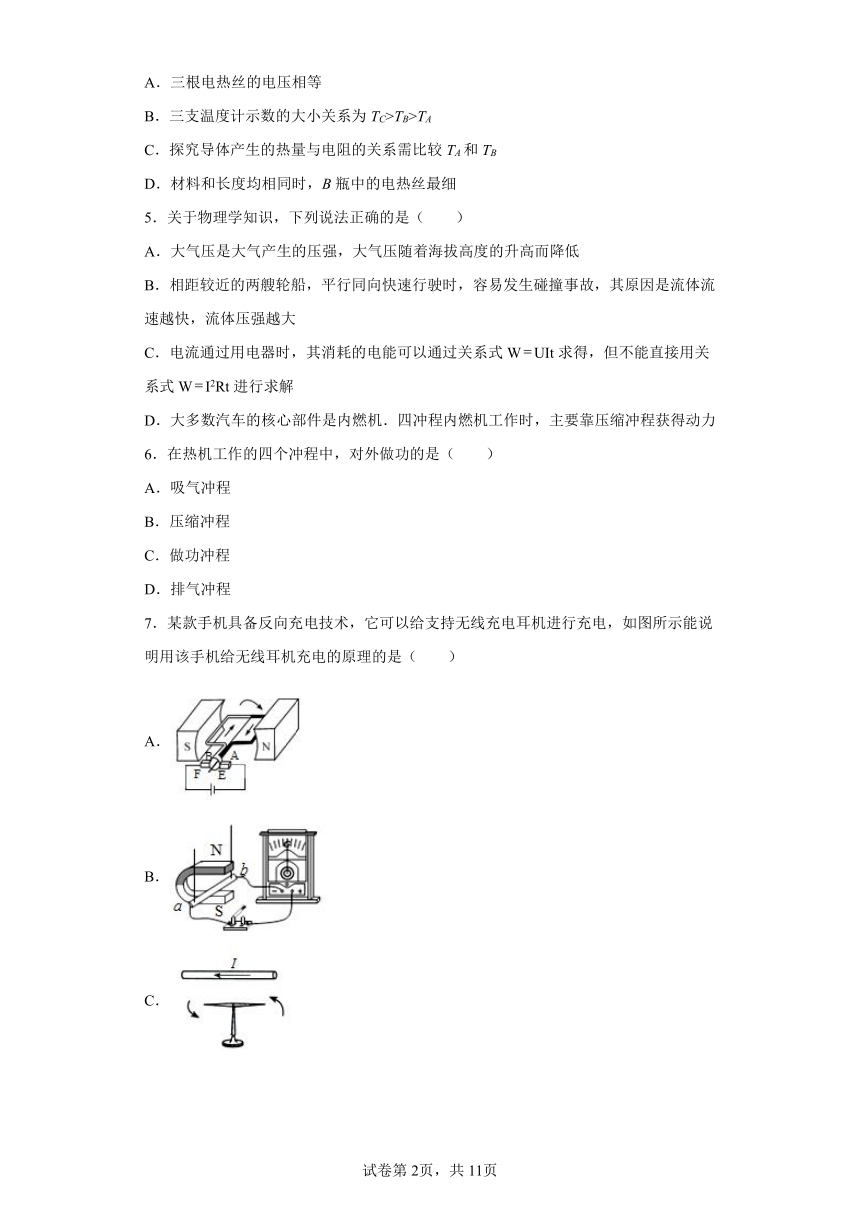

A．三根电热丝的电压相等
B．三支温度计示数的大小关系为TC>TB>TA
C．探究导体产生的热量与电阻的关系需比较TA和TB
D．材料和长度均相同时，B瓶中的电热丝最细
5．关于物理学知识，下列说法正确的是（　　）
A．大气压是大气产生的压强，大气压随着海拔高度的升高而降低
B．相距较近的两艘轮船，平行同向快速行驶时，容易发生碰撞事故，其原因是流体流速越快，流体压强越大
C．电流通过用电器时，其消耗的电能可以通过关系式WUIt求得，但不能直接用关系式WI2Rt进行求解
D．大多数汽车的核心部件是内燃机．四冲程内燃机工作时，主要靠压缩冲程获得动力
6．在热机工作的四个冲程中，对外做功的是（　　）
A．吸气冲程
B．压缩冲程
C．做功冲程
D．排气冲程
7．某款手机具备反向充电技术，它可以给支持无线充电耳机进行充电，如图所示能说明用该手机给无线耳机充电的原理的是（　　）
A．
B．
C．
D．

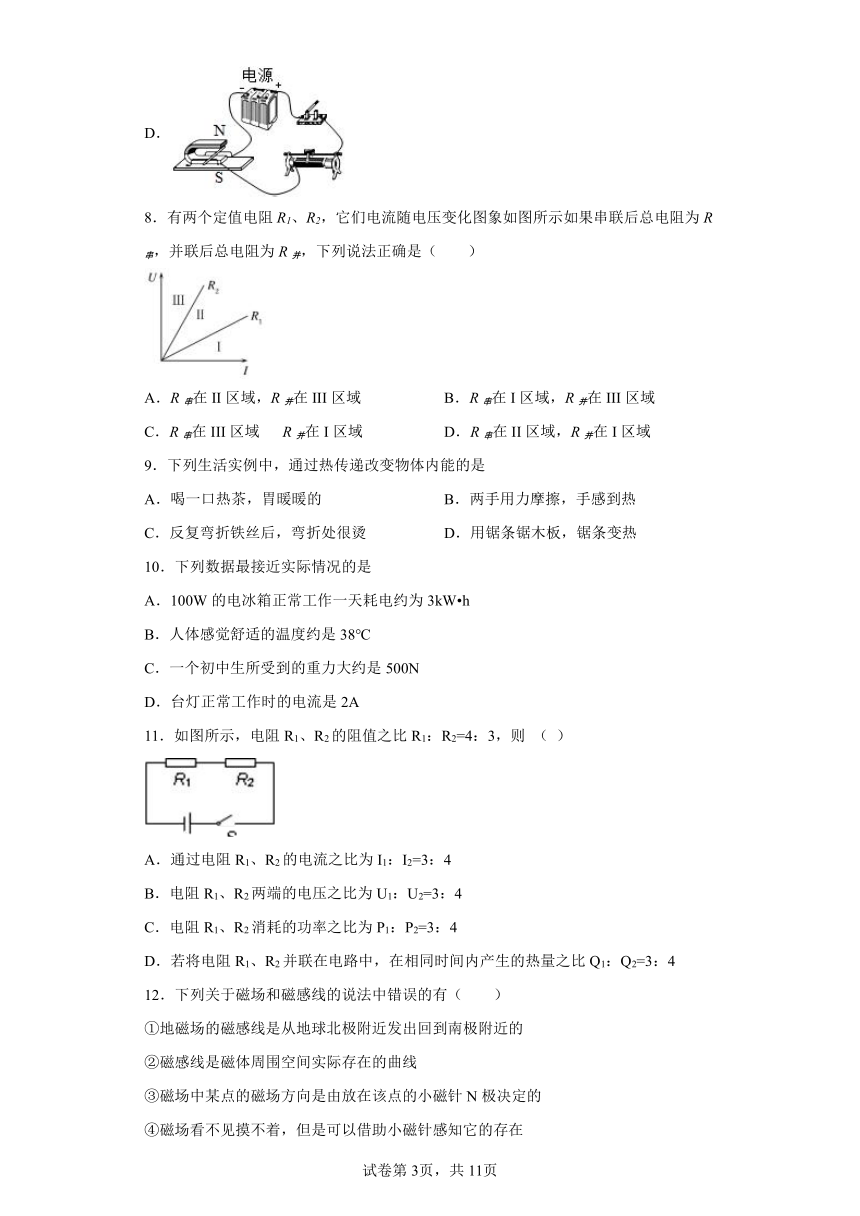

8．有两个定值电阻R1、R2，它们电流随电压变化图象如图所示如果串联后总电阻为R串，并联后总电阻为R并，下列说法正确是（　　）
A．R串在II区域，R并在III区域 B．R串在I区域，R并在III区域
C．R串在III区域 R并在I区域 D．R串在II区域，R并在I区域
9．下列生活实例中，通过热传递改变物体内能的是
A．喝一口热茶，胃暖暖的 B．两手用力摩擦，手感到热
C．反复弯折铁丝后，弯折处很烫 D．用锯条锯木板，锯条变热
10．下列数据最接近实际情况的是
A．100W的电冰箱正常工作一天耗电约为3kW h
B．人体感觉舒适的温度约是38℃
C．一个初中生所受到的重力大约是500N
D．台灯正常工作时的电流是2A
11．如图所示，电阻R1、R2的阻值之比R1：R2=4：3，则 （ ）
A．通过电阻R1、R2的电流之比为I1：I2=3：4
B．电阻R1、R2两端的电压之比为U1：U2=3：4
C．电阻R1、R2消耗的功率之比为P1：P2=3：4
D．若将电阻R1、R2并联在电路中，在相同时间内产生的热量之比Q1：Q2=3：4
12．下列关于磁场和磁感线的说法中错误的有（　　）
①地磁场的磁感线是从地球北极附近发出回到南极附近的
②磁感线是磁体周围空间实际存在的曲线
③磁场中某点的磁场方向是由放在该点的小磁针N极决定的
④磁场看不见摸不着，但是可以借助小磁针感知它的存在
A．① B．①② C．①②③ D．①②③④

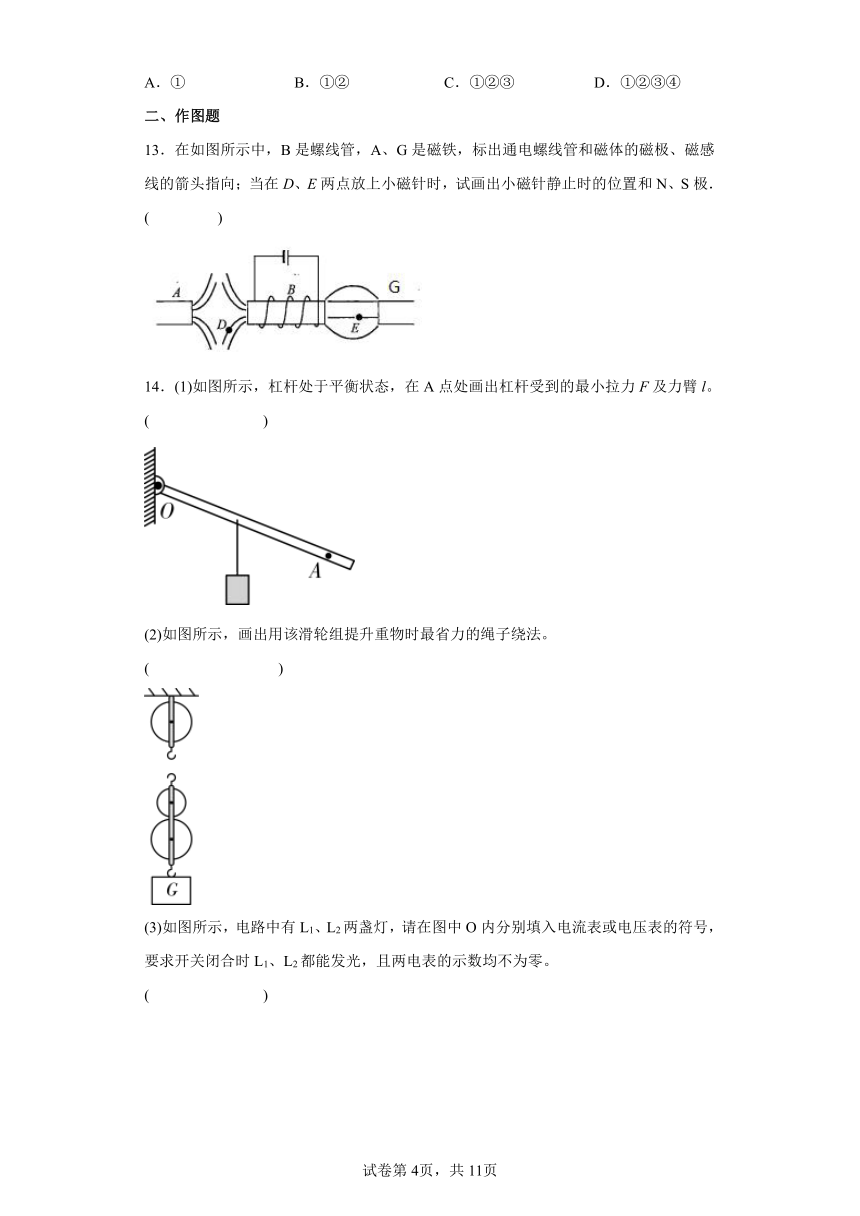

二、作图题
13．在如图所示中，B是螺线管，A、G是磁铁，标出通电螺线管和磁体的磁极、磁感线的箭头指向；当在D、E两点放上小磁针时，试画出小磁针静止时的位置和N、S极．
( )
14．(1)如图所示，杠杆处于平衡状态，在A点处画出杠杆受到的最小拉力F及力臂l。
( )
(2)如图所示，画出用该滑轮组提升重物时最省力的绳子绕法。
( )

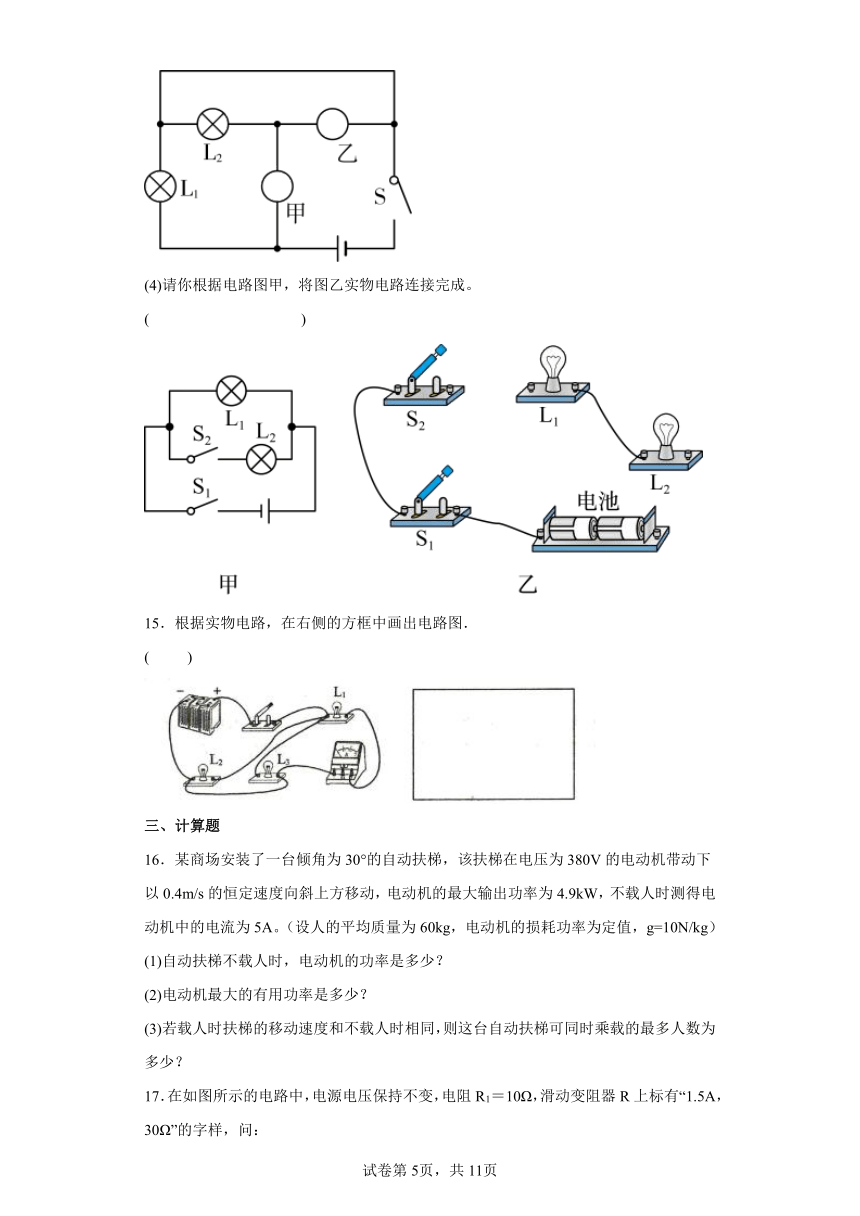

(3)如图所示，电路中有L1、L2两盏灯，请在图中O内分别填入电流表或电压表的符号，要求开关闭合时L1、L2都能发光，且两电表的示数均不为零。
( )
(4)请你根据电路图甲，将图乙实物电路连接完成。
( )
15．根据实物电路，在右侧的方框中画出电路图．
( )
三、计算题
16．某商场安装了一台倾角为30°的自动扶梯，该扶梯在电压为380V的电动机带动下以0.4m/s的恒定速度向斜上方移动，电动机的最大输出功率为4.9kW，不载人时测得电动机中的电流为5A。（设人的平均质量为60kg，电动机的损耗功率为定值，g=10N/kg）
(1)自动扶梯不载人时，电动机的功率是多少？
(2)电动机最大的有用功率是多少？
(3)若载人时扶梯的移动速度和不载人时相同，则这台自动扶梯可同时乘载的最多人数为多少？
17．在如图所示的电路中，电源电压保持不变，电阻R1＝10Ω，滑动变阻器R上标有“1.5A，30Ω”的字样，问：
（1）若开关S2断开、S1闭合，滑片P滑到a端时，电流表的示数为0.3A，则电源电压为多大？
（2）若开关S1、S2均闭合，当滑片P滑到b端时，电流表的示数为1.3A，则电阻R2的阻值为多大？
（3）若电流表使用量程为0～0.6A，开关S2断开、S1闭合时，滑动变阻器接入电阻至少应为多大才能确保电路的安全？
18．在如图所示的电路中，已知，，电源电压恒定．当、都断开时，电流表的示数为，求：
（1）电源电压；
（2）、都闭合时，电流表的示数．
四、实验题
19．在探究“电流与电阻的关系”实验中，电路如图所示：
（1）请用笔画线代替导线，将图实物电路中的电流表连入电路；
( )
（2）电路连接过程中，开关应_______，滑动变阻器的滑片应移到_______端（选填“A”或“B”）；滑动变阻器在该实验中的作用是：保护电路；________；
（3）连接好电路后，如果将电流表和电压表在电路中位置交换，则闭合开关后，会发现两表中只有_________表有示数（选填“电流”或“电压”）；
（4）小组同学画出了电流随电阻变化的I—R图像，如图所示。在分析归纳时，他们发现没有记录电阻R两端的电压，但他们很快就从绘制的图像中得到答案：该实验中，电阻R两端的电压是__________V；
（5）分析图像可得出的结论是：______________。
20．在“测量小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为10Ω）。
（1）①为了能够顺利完成实验探究，应选用______（填“10Ω 0.5A”或“50Ω 0.5A“）规格的滑动变阻器；
②请用笔画线代替导线将图甲的实物电路连接完整______；（要求滑片向右移动灯泡变暗）
（2）电路连接完整后，闭合开关发现灯泡不亮，电流表和电压表均无示数，为了迅速找出故障，他不应该首先检查的是______；
A．滑动变阻器是否接触不良
B．开关是否接触不良
C．电流表接线柱是否触不良
D．电压表接线柱是否接触不良
（3）排除故障后，闭合开关，移动滑片，电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向______（选填“A”或“B”）端移动；
（4）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图丙所示），分析图象可知：小灯泡的额定功率为______W；当电压表的示数增大时，电压表与电流表的示数之比______（选填“变大”、“变小”或“不变”）；
（5）小华打算增加两只开关和一个阻值为10Ω的电阻，只用一只电表来测量小灯泡的额定功率。如图所示，方案一和方案二是小华设计的两种不同方案的电路图，则以下判断正确的是______。
A．两种方案都可行
B．两种方案都不可行
C．方案一可行，方案二不可行
D．方案一不可行，方案二可行
21．在做“探究用通电螺线管外部磁场的方向和强弱”的实验时，小明在螺线管周围摆放了一些小磁针．
（1）通电后小磁针的指向如图甲所示，由此可看出通电螺线管外部的磁场与_______的磁场相似．
（2）小明改变螺线管中的电流方向,发现小磁针转动180°，南北极所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线管中的______方向有关．
（3）由安培定则可知乙图中S闭合后,螺线管的上端为__________极．若要悬挂磁铁的弹簧缩短,应将滑动变阻器的滑片向____(填“左”或“右”)移动．
22．为了探究导体在磁场中怎样运动才能在电路中产生电流，采用图中所示的实验装置进行实验：
(1)将用细导线悬挂的导体放入蹄形磁体中，闭合开关，电流计指针不偏转，让导体在蹄形磁体中左右运动，电流计指针____偏转；断开开关，让导体在蹄形磁体中左右运动，电流计指针____偏转。（填“会”或“不会”）
(2)将用细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，电流计指针____偏转；让导体在蹄形磁体中斜向上或斜向下运动，电流计指针___偏转。（填“会”或“不会”）
(3)综合(1)(2)中的实验现象可知，导体在磁场中运动产生电流的条件是：导体必须是____电路的一部分，且一定要做____运动。
(4)在这个实验中____能转化为了电能。
五、填空题
23．如图甲所示的是通过元件A的电流I与其两端的电压U的关系图象．由图可知，元件A的阻值为________Ω；当将两个相同的元件A连入电压为5V的电路中后（如图乙所示），电流表的示数为________ A．
24．用丝绸摩擦过的玻璃棒靠近用毛皮摩擦过的橡胶棒，他们会相互____________这说明_______________，两滴水银靠近时能结合成较大的水银,说明分子之间存在着______，物体不能被无限压缩说明分子间有_______________.
25．滑动变阻器是通过改变接入电路中电阻丝的___________来改变电阻的大小，从而改变流过电路中的_____________．
26．水的比热容为。质量为5千克的水温度升高20，吸收的热量为_______焦。若这些热量被质量为5千克的铜块吸收，则铜块升高的温度________20（选填“大于”、“等于”或“小于”）。
27．如图所示，这是汽油机的 _____冲程中，在这一冲程中，它将燃料燃烧产生的 _____转化为 _____（选填“机械能”或“内能”）。如果一辆汽车行驶时消耗汽油7kg，那么这些汽油完全燃烧能放出 _____J的热量，若该汽车发动机所做的有用功为9.45×107J，则该发动机的效率为 _____。（汽油的热值为4.5×107J/kg）
28．如图，是某保密室防盗报警电路，若无人入室时，S断开，灯______（选填“a”或“b”）亮，当有人闯入保密室时会使开关S闭合，此时电磁铁上端为_______（选填“N”或“S”）极，灯________（选填“a”或“b”）亮。
29．家庭电路中必须安装电能表，它的作用是______；同时家庭电路中也要安装保险丝，它的作用是：当电路中有过大的电流通过时，保险上产生的______过多，使它的温度_____，于是保险丝熔断，自动切断电路，起到保险的作用．
30．物质是由分子或原子组成的，原子又由原子核和_______组成的，原子核又由质子和______组成。如图所示是科学家对原子的结构进行猜想并提出的两种模型，其中_______（选填“A”或“B”）是卢瑟福提出的原子核式结构模型。
31．如图，“长征五号”系列运载火箭又称“大火箭”，是我国运载能力最大、尺寸最大的火箭，火箭的燃料采用液态氢是由于其______ 大，为了使氢气和氧气液化，采用了先______ 再进行压缩体积的方式，所以俗称“冰箭”；近地轨道最大运载质量达25 ______ （填上合适的单位）．
32．“河有万湾多碧水，田无一垛不黄花”说的就是我们的家乡兴化，它有着全国最美油菜花海风景区．走在这金黄色的世界中，迎面扑来醉人的花香，这属于______现象，该现象能够说明______．小华发现，风景区中的气温越高时，菜花香味就越浓郁，这表明该现象与温度有关，温度越高，分子的无规则运动越______．
33．如图所示，闭合开关使螺线管通电，A螺线管的上端相对于磁体的_______极，可以观察到左边弹簧_____________， 右边弹簧__________ 。（后两空选填“伸长”、“不变”或“缩短”）
34．在如图所示的实物电路中，电源电压恒定不变，R1=30Ω。当只闭合开关S1和S3时，电流表的示数为0.3A，则电源电压大小为______V。将滑动变阻器R2的滑片P移到最右端，当闭合开关S1、S2和S3时，电流表的示数为I1；移动滑片P到某处，此时电流表的示数为I2，I1：I2=7：10；保持滑片P的位置不变，只闭合开关S2，调节电阻箱R3的阻值，在保证电路各元件安全的前提下，电流表的最小示数为0.2A，则滑动变阻器R2的最大阻值为______Ω。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【分析】
【详解】
ACD．尘土飞扬、雾霾重重、雪花飞舞是固体小颗粒或小液滴的机械运动，不是分子的运动，ACD不符合题意。
B．花香四溢是扩散现象，能说明分子在永不停息地做无规则运动，B符合题意。
故选B。
2．A
【解析】
【分析】
【详解】
A．由图知道，只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故A正确；
B．由图知道，两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故B错误；
C．当只闭合开关S2时，两灯泡都发光；只闭合S1时红灯亮，故C错误；
D．两开关都闭合时红绿交通信号灯同时发光，只闭合开关S2时两灯都不发光，故D错误。
故选A。
3．A
【解析】
【分析】
【详解】
由图可知，两个滑动变阻器串联，所以电流相等，将乙的滑片向右移甲不动时电路中的电阻变大，电流变小，根据公式没法确定乙功率变化情况，甲的功率变小，即P 甲 P 乙。
故选A。
4．C
【解析】
【分析】
本题考查焦耳定律实验的电路分析及其应用。解决本题需分析电路图连接方式，知道影响电流热效应的因素。
【详解】
A．由电路图可知，三根电热丝串联在电路中，通过的电流相等，电阻的大小是RA=Rc>RB，根据欧姆定律可得，UA=Uc>UB，故A不正确。
B．由于IA=IB=IC，RA=Rc>RB，且通电相同时间，根据焦耳定律
Q=I2Rt
可得，电热丝放出的热量为QA=QC>QB。烧瓶A、B装的是质量、初温相同的水，QA>QB，即A中的水吸收的热量比B中的多，所以TA>TB，而烧瓶A、C装的是质量、初温相同的水和煤油，QA=Qc，即A、C中的液体吸收的热量相同，但由于比热容c水>c煤油，因而TATA > TB。故B不正确。
C．探究导体产生的热量，需通过转换法，即通过观察温度计示数，从而知道产生热量的多少。而烧瓶中所装的液体种类、质量和初温都相等时，吸收相同的热量，温度计示数变化就相同，吸收不同热量时，温度计示数便不同，故C正确。
D．已知RA=Rc>RB，当导体的材料和长度相同，导体的横截面积越大，电阻越小，三个电阻丝中，RB的电阻最小，所以，RB的横截面积最大。故D不正确。
5．A
【解析】
【分析】
大气压存在，且大气压随着海拔高度的升高而降低；在气体和液体中，流速越大的位置，压强越小；W适合所有用电器计算其消耗的电能；在四个冲程中，使汽车获得动力的冲程是做功冲程．
【详解】
A、大气压是大气产生的压强，大气压随着海拔高度的升高而降低．故A正确；
B、相距较近的两艘轮船，平行同向快速行驶时，两船之间流体流速快，压强小，两船两侧流体流速慢压强大，所以容易发生碰撞事故，故其原因是流体流速越快，流体压强越小而不是越大．故B错误．
C、电流通过用电器时，其消耗的电能可以通过关系式WUIt求得，对于纯电阻用电器可以直接用关系WI2Rt进行求解，而非纯电阻电路却不可以，Rt计算的是电能转化成的内能．故C错误．
D、在四个冲程中，使汽车获得动力的冲程是做功冲程，吸气冲程、压缩冲程、排气冲程是靠惯性完成的．故D错误．
故选A．
6．C
【解析】
【分析】
内燃机的四个冲程中，只有做功冲程对外做功，其它几个冲程都是靠飞轮的惯性完成的．
【详解】
内燃机的四个冲程有：吸气冲程、压缩冲程、做功冲程、排气冲程；其中做功冲程中的能量转化是内能转化为机械能，对外做功；其他的三个冲程都是靠飞轮 的惯性完成的；故应选C．
7．B
【解析】
【详解】
手机给支持无线充电的耳机充电利用了电磁感应现象；
A．图A是电动机的基本构造图，不符合题意；
B．图B实验可说明闭合电路的一部分导体在磁场中做切割磁感线运动时有电流产生，是电磁感应现象，符合题意；
C．图C是奥斯特实验，证明了通电导体周围存在磁场，不符合题意；
D．图D是通电导体在磁场中受力运动，不符合题意。
8．C
【解析】
【分析】
【详解】
根据串联电路的电阻特点知，R串比每一个串联的分电阻都要大，根据并联电路中电阻的特点可知，R并比每一个并联电路的分电阻都要小。在这四个电阻值中，R串最大，R并最小，所以，当它们两端的电压相同时，通过R串的电流最小，故它的U-I图线在III区，通过R并的电流最大，故它的U-I图线在I区。故ABD错误，C正确。
故选C。
9．A
【解析】
【详解】
A．喝一口热茶，热量从热茶传到胃上，是通过热传递改变物体内能，故A符合题意；
BCD．两手用力摩擦，反复弯折铁丝后和用锯条锯木板这些都属于做功来改变物体的内能，故BCD不符合题意。
10．C
【解析】
【详解】
100W的电冰箱一天约耗电是：W=0.1kW×24h=2.4kW h，又因为电冰箱是间断性工作的，所以实际消耗的电能小于2.4kW h，故A不符合实际；人体感觉舒适的温度约是23℃，故B不符合实际；一个初中生的质量约为50kg，所受到的重力大约是G=mg=50kg×10N/kg=500N，故C符合实际；台灯正常工作时功率大约是40W左右，所以正常工作的电流是I=P/U=40W/220V=0.18A，故D不符合实际，故选C．
11．D
【解析】
【详解】
试题分析：串联电路中，电流处处相等，I1：I2=1：1．电压U=IR所以U1：U2=I1R1:I2R2=4：3．功率P=I2R,而电流相等，所以两电阻功率之比等于电阻之比，为4:3．两个电阻并联时，电压和通电时间相同，由纯电阻电路中，Q =I2Rt=U2/Rt，可知它们在相同时间内产生的热量之比Q1:Q2=R2：R1=3:4，所以D正确．
考点：电流，功率
12．C
【解析】
【详解】
①地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近，所以地磁场的磁感线是从地球南极附近发出回到北极附近，故①错误；
②磁感线是不存在的，是为了研究方便而假象的一些有方向的曲线，故②错误；
③磁场中某点的磁场方向是一定的，并不是由放在该点的小磁针N极决定的，故③错误；
④磁场看不见摸不着，但磁场对放入其中的磁体有力的作用，所以可以借助小磁针感知它的存在，这是典型的转换法，故④正确。
故ABD不符合题意，C符合题意。
故选C
13．
【解析】
【详解】
由安培定则可知，螺线管B的右端是N极，左端是S极；由磁极间的相互作用可知，磁铁G的左端是S极，由磁感线的分布情况可知，磁铁A的右端是S极；通电螺线管和磁体的磁极、磁感线的箭头指向、小磁针静止时的位置和N、S极如图：
14．
【解析】
【详解】
(1)[1]连结OA，过A点作OA垂线，过A斜向上即为最小拉力F，OA即为拉力F的力臂l；
(2)[2]绳子一端固定在定滑轮的挂钩处，绕过下方第一个动滑轮再绕过定滑轮，然后再绕过第二个动滑轮，竖直向上拉动绳子，这样最省力；
(3)[3]L1和L2与上面一根导线并联，乙若是电流表那么L2将被短路，L2不亮，而题中L2能发光，所以乙只能是电压表，L1、L2都能发光，所以甲为电流表；
(4)[4]L1与L2构成并联电路，S1在干路，S2在L2所在支路。所以乙图中从电源正极出来的导线接到L2左端接线柱上，L1左端与开关S2左端相连，L2右端与开关S2右端相连。
15．
【解析】
【详解】
由实物图可知，L1、L2、L3并联，电流表测L1支路电流，开关在干路上控制整个电路．三条支路独立作图：第一条，电源正极出来经开关、L1、电流表回负极；第二条，开关出来经L2回负极；第三条，开关出来经L3回负极．如图：
16．(1)1900W；(2)3000W；(3)25
【解析】
【详解】
(1)自动扶梯不载人时，电动机的功率为
(2)电动机有用功率就是用来载人的功率，此功率为
(3)自动扶梯克服顾客重力做功，则对每一位顾客做功的功率为
同时乘载的最多人数为
答：(1)自动扶梯不载人时，电动机的功率是1900W。
(2)电动机最大的有用功率是3000W
(3)这台自动扶梯可同时乘载的最多人数为25人。
17．（1）12V；（2）120Ω；（3）10Ω．
【解析】
【分析】
（1）若开关S2 断开、S1 闭合，滑片P滑到a端时，R1与滑动变阻器R的最大阻值串联，电流表测电路中的电流，由电阻的串联和欧姆定律即可计算电源的电压；
（2）若开关S1、S2均闭合，滑片P滑到b端时，R1 与R2 并联，电流表测干路电流，根据并联电路的电压特点计算通过R1 的电流，然后由并联电路的电流特点计算通过R2 的电流，最后由欧姆定律计算电阻R2 的阻值即可；
（3）开关S2 断开、S1 闭合时，则R1与R串联，电流表测电路中电流，比较电流表的量程和滑动变阻器允许通过的最大电流确定电路中的最大电流，根据欧姆定律计算电路中的总电阻，再利用电阻的串联计算滑动变阻器接入电路中的最小阻值即可．
【详解】
（1）由电路图知道，当开关S2 断开、S1 闭合，滑片P滑到a端时，R1与滑动变阻器R的最大阻值串联，电流表测电路中的电流，由于串联电路中总电阻等于各分电阻之和，由欧姆定律知道，电源的电压是：
（2）当开关S1、S2均闭合，滑片P滑到b端时，R1 与R2 并联，电流表测干路电流，由于并联电路中各支路两端的电压相等，所以，通过R1 的电流是：
又因为并联电路中干路电流等于各支路电流之和，
所以，通过R2 的电流：，
由欧姆定律可知，电阻R2 的阻值是：
（3）开关S2 断开、S1 闭合时，则R1与R串联，电流表测电路中电流，由于电流表的量程为0～0.6A，而滑动变阻器允许通过的最大电流为1.5A，所以，电路中的最大电流应是0.6A，且此时滑动变阻器接入电路中的电阻最小，电路中的总电阻是：，则滑动变阻器接入电路中的最小阻值是：R小=R总-R1 =20Ω-10Ω=10Ω，即滑动变阻器接入电阻至少应为10Ω才能确保电路的安全．
【点睛】
本题考查的是串联电路和并联电路特点以及欧姆定律的应用，解题的关键是分清开关闭合、断开时电路的串并联关系．
18．（1）6V（2）0.9A
【解析】
【详解】
(1)当、都断开时，电阻未接入电路，电阻和串联．根据欧姆定律可得，电源电压：
．
(2)当、都闭合时，电阻被短路，电阻和并联．根据并联电路电流特点可知，此时电流表的示数为：
．
答：(1)电源电压为;
(2)、都闭合时，电流表的示数为.
19． 断开 A 保持R两端电压不变 电压表 2.5 当电压一定时，通过导体的电流与其两端电阻成反比
【解析】
【详解】
(1)[1]由电流与电阻关系图像可知，电路中的最大电流不超过0.6A，所以电流选0~0.6A量程，电流表串联接入电路如图所示：
(2)[2]连接电路时开关应当断开。
[3]滑动变阻器的滑片应移到阻值最大处，即移动到A端。
[4]滑动变阻器在该实验中的作用除保护电路外，在探究电流与电阻实验中，控制电阻两端电压不变的作用。
(3)[5]连接好电路后，如果将电流表和电压表在电路中位置交换，则电压表串联接入电路，则闭合开关后，电压表测量电源电压，电压表有示数，而电流表无示数。
(4)[6]由图可知，当电阻为10Ω时，电流为0.25A，则根据欧姆定律可知电压为
(5)[7]分析图像可知电流与电阻的乘积是定值，所以得出的结论是：当电压一定时，通过导体的电流与其两端电阻成反比。
20． 50Ω 0.5A D A 0.5 变大 C
【解析】
【详解】
（1）①[1]由题意可知，小灯泡的额定电压为2.5V，灯丝电阻约为10Ω，故由欧姆定律可得，小灯泡的额定电流约为
因电源电压为6V，则由串联电路的电压规律可知，当小灯泡正常发光时，滑动变阻器两端电压约为
U滑=U源-U=6V-2.5V=3.5V
由欧姆定律可得，滑动变阻器接入电路中的阻值约为
可知滑动变阻器的最大阻值应大于14Ω，故应选用“50Ω 0.5A”规格的滑动变阻器。
②[2]由[1]中可知灯的额定电流约为0.25A，故电流表选用小量程与灯串联，滑片向右移动灯泡变暗，电流减小，电阻增大，故应接滑动变阻器的左下接线柱，如下图所示：
（2）[3]灯不亮，电流表、电压表无示数，说明整个电路是断路状态，电流表、滑动变阻器和开关都串联在电路中，这三个元件可能断路，需要先检查这三个元件，而电压表并联到灯泡两端，若电压表断路，则电流表有示数，所以不需要先检查电压表，故ABC不符合题意，D符合题意。
故选D。
（3）[4]由图乙可知，电压表使用0~3V量程，分度值为0.1V，示数为2.2V，要测量小灯泡的额定功率，需增大小灯泡两端电压，根据串联电路的分压原理可知，应减小滑动变阻器接入电路中的阻值，即应将滑动变阻器的滑片向A端移动。
（4）[5]由图丙可知，小灯泡两端电压为2.5V时，小灯泡的额定电流为0.2A，故小灯泡的额定功率为
P额=UI额=2.5V×0.2A=0.5W
[6]当电压表的示数增大时，通过灯的电流增大，灯丝的温度升高，灯丝的电阻发生变化，由欧姆定律及图丙可知，电压表与电流表的示数之比变大。
（5）[7]方案一中，将S2闭合时，灯与R0并联，电流表测通过R0的电流，移动滑片使电流表示数为时，根据并联电路电压的规律可知，灯正常发光；保持滑片位置不动，将S2闭合，断开S1，记下电流表示数I′，即为灯与定值的总电流，因电路的连接没有改变，各电阻的大小和电压没有改变，通过灯与定值电阻的电流不变，灯仍正常发光，根据并联电路电流的规律可知，灯的额定电流为
再根据P=UI可求灯的额定功率，故方案一能测出小灯泡的额定电功率。
方案二中，R0、小灯泡、变阻器三者串联，S1闭合时，电压表测定值电阻的电压，S1断开，S2闭合时电压表测灯和定值电阻的总电压，无法确定小灯泡是否正常发光，故方案二不能测定小灯泡的额定电功率。
故ABD不符合题意，C符合题意。
故选C。
21． 条形磁体 电流 S 右
【解析】
【详解】
第一空．通电螺线管的磁场分布与条形磁体相似，都是具有两个磁性较强的磁极；
第二空．改变螺线管中的电流方向，小磁针南北极所指方向发生了改变，说明通电螺线管外部磁场方向与螺线管中的电流方向有关；
第三空．由安培定则可知，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的下端为螺线管的N极，螺线管的上端为S极；
第四空．根据异名磁极相互吸引，若要弹簧缩短，应将滑动变阻器的滑片向右移动，使电阻变大、电流变小、磁性变弱．
22． 会 不会 不会 会 闭合 切割磁感线 机械
【解析】
【详解】
(1)[1]将细导线悬挂的导体放入蹄形磁体中，闭合开关，没有切割磁感线，电流计指针不偏转；让导体在蹄形磁体中左右运动，导体切割磁感线，有感应电流产生，电流计指针会偏转；[2]断开开关，让导体在蹄形磁体中左右运动，虽然导体切割磁感线，但由于开关断开，电路没有电流，电流计指针不会偏转；
(2)[3][4]将细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，导体没有切割磁感线，没有感应电流产生，电流计指针不会偏转；闭合开关，让导体在蹄形磁体中斜向上或斜向下运动，导体做切割磁感线运动，有感应电流产生，电流计指针会偏转；
(3)[5][6]综合(1)(2)中的实验现象可知，导体在磁场中运动产生电流的条件是：导体必须是闭合电路的一部分，且一定要做切割磁感线的运动；
(4)[7]此实验中消耗了机械能，获得了电能，是将机械能转化为电能的过程。
23． 5 0.5
【解析】
【分析】
根据图象由欧姆定律求电阻大小；根据分压原理和串联电路电压的规律，求出元件A的电压，由图乙找出对应的电流大小，即电流表示数．
【详解】
通过元件A的电流I与其两端的电压U的关系图象为一直线,所以电阻为定值,其大小R===5Ω；
当将两个相同的元件A连入电压为5V的电路中后，电流表测电路中的电流，因元件A电阻相等，根据分压原理，元件A分得的电压相同，因电源电压为5V，所以元件A的电压为2.5V，由图乙知，此时的电流为0.5A，即电流表示数为0.5A.
故答案为5；0.5.
24． 吸引 异种电荷相互吸引 吸引力 排斥力
【解析】
【详解】
用丝绸摩擦过的玻璃棒和用毛皮摩擦过的橡胶棒，分别带有正电和负电，他们会相互吸引，说明异种电荷相互吸引；
分子之间存在着引力，所以两滴水银靠近时能结合成较大的水银；
又因为分子之间存在着斥力，当分子间距缩小时，斥力大于引力，所以物体不能被无限压缩．
答案： (1). 吸引 (2). 异种电荷相互吸引 (3). 吸引力 (4). 排斥力
25． 长度 电流
【解析】
【详解】
[1]在不考虑温度变化时，影响电阻大小的因素有材料、粗细和长度，而滑动变阻器的原理就是靠改变连入电路中电阻线的长度来改变电阻大小的；
[2]由欧姆定律知，在电压一定时，电阻改变，则电路中的电流会改变，所以改变电阻的大小，可以改变电路中的电流．
26． 4.2×105 大于
【解析】
【详解】
[1]水吸收的热量为
[2]由可知，相同质量的水和铜块，吸收相等的热量时，因为铜的比热容小于水的比热容，所以铜块升高的温度大于水升高的温度，即铜块升高的温度大于20。
27． 做功 内能 机械能 3.15×108 30%
【解析】
【详解】
[1]由图所示，进气门和排气门关闭，活塞向下运动，因此这是汽油机的做功冲程。
[2] [3]在做功冲程中，燃料燃烧将化学能转化内能，产生高温高压的气体，高温高压的气体推动活塞做功，内能转化为机械能。
[4] [5]根据题意，由热量的计算公式，消耗的汽油完全燃烧放出的热量为
所以该发动机的效率为
28． a N b
【解析】
【详解】
[1]若无人入室时，S断开，电磁铁不工作，衔铁与上接线柱接通，灯泡a接入电路，被点亮。
[2][3]当有人闯入保密室时会使开关S闭合，由图可知，电流从螺线管的上端接线柱流入，下端流出，根据右手螺旋定则，可知螺线管的上端为N极；此时电磁铁工作，吸引衔铁，使灯泡b接入电路，灯泡b亮从而报警。
29． 测量消耗电能多少 热量 较高
【解析】
【分析】
（1）电能表是用来测量电功的仪表；（2）保险丝的作用，以及熔断原理．
【详解】
（1）家庭电路中电能表的作用是测量家里消耗了多少电能；（2）保险丝用电阻率较大、熔点较低的铅锑合金制成，由焦耳定律Q＝I2Rt可知，当电路中有过大电流通过时，保险丝能产生较多的热量，便于保险丝迅速熔断，从而起到保护电路的作用．
30． 核外电子 中子 B
【解析】
【分析】
【详解】
[1][2]卢瑟福提出了原子的核式结构模型，他认为：原子由处于原子中心的原子核与核外电子组成，原子核由带正电的质子和不带电的中子组成。
[3]图B是原子的核式模型，中间是原子核，核外是电子在绕核旋转，它是由卢瑟福提出的。
31． 热值 降低温度 t
【解析】
【详解】
（1）由于氢的热值较大，在质量相同的情况下，液态氢燃烧时放出的热量多，因此运载火箭中，采用液态氢作燃料．
（2）使气体液化的方法有降低温度和压缩体积两种；长征系列运载火箭所用的燃料就是液态的氢和氧是通过采用了先降低温度再压缩体积方式液化的，所以俗称“冰箭”．
（3）质量的单位有：kg、g、t，由经验可知，近地轨道最大运载质量达25t．
点睛：热值是燃料一种特性，在完全燃烧相同质量的燃料时，热值越大的燃料放出的热量越多，因此在选择火箭燃料时要选择热值较大的燃料．
32． 扩散 分子在永不停息地做无规则运动 剧烈
【解析】
【详解】
我们常能闻到芬芳的花香，是因为花的芳香油分子在不停的做无规则运动，属于扩散现象；温度越高，分子无规则运动越剧烈，运动就越快，闻到的香味更浓．
33． N 伸长 缩短
【解析】
【详解】
试题分析：用右手握住螺线管A，让四指环绕指向电流的方向，大拇指所指的上端为N极；由于螺线管A会吸引铁棒，所以左边的弹簧会伸长；用同样的方法可以判断出螺线管B的上端也是N极，螺线管B与磁体相近的磁极是同名磁极，所以会相互排斥，造成右边的弹簧会缩短．
【考点定位】通电螺线管
34． 9 75
【解析】
【详解】
[1]由实物图可知，只闭合开关S1和S3时，只有R1接入电路，所以电源电压等于R1两端电压，根据欧姆定律可得
[2]当闭合开关S1、S2和S3时，是滑动变阻器和定值电阻并联，将滑动变阻器R2的滑片P移到最右端，此时滑动变阻器的阻值最大为 ，电路中电流
①
开关闭合情况不变，改变滑片位置后，电路中电流
②
保证滑片位置不变，只闭合S2，滑动变阻器与电阻箱串联。测量变阻箱两端电压的电压表接入电路的是小量程，保证电路器件安全的前提下，其两端电压最大只能为3V，所以滑动变阻器两端电压
已知此时电流为0.2A，所以滑动变阻器此时电阻为
③
已知
④
联立①②③④式，求得
答案第1页，共2页
答案第1页，共2页
