湖南省长沙市九年级（下）入学考物理试题
一、单选题

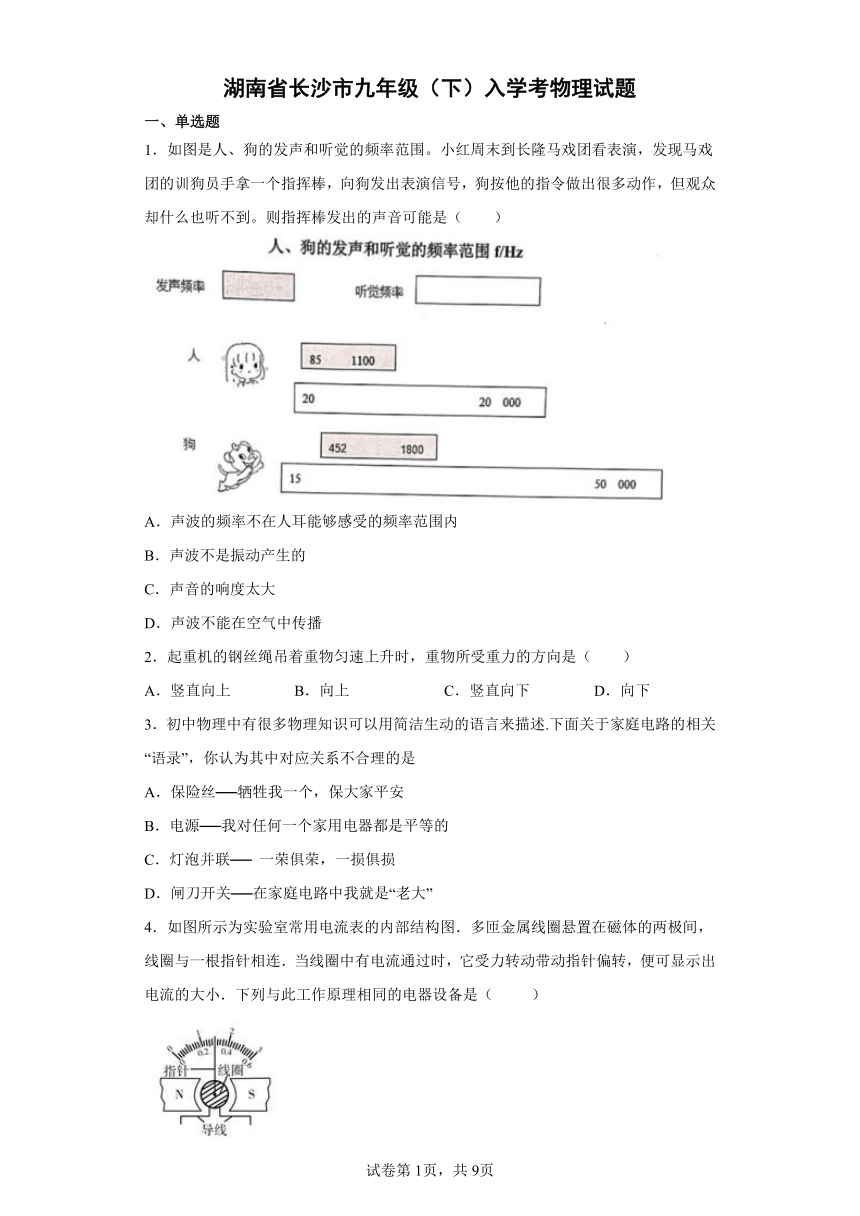

1．如图是人、狗的发声和听觉的频率范围。小红周末到长隆马戏团看表演，发现马戏团的训狗员手拿一个指挥棒，向狗发出表演信号，狗按他的指令做出很多动作，但观众却什么也听不到。则指挥棒发出的声音可能是（　　）
A．声波的频率不在人耳能够感受的频率范围内
B．声波不是振动产生的
C．声音的响度太大
D．声波不能在空气中传播
2．起重机的钢丝绳吊着重物匀速上升时，重物所受重力的方向是（　　）
A．竖直向上 B．向上 C．竖直向下 D．向下
3．初中物理中有很多物理知识可以用简洁生动的语言来描述.下面关于家庭电路的相关“语录”，你认为其中对应关系不合理的是
A．保险丝──牺牲我一个，保大家平安
B．电源──我对任何一个家用电器都是平等的
C．灯泡并联── 一荣俱荣，一损俱损
D．闸刀开关──在家庭电路中我就是“老大”
4．如图所示为实验室常用电流表的内部结构图．多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连．当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的大小．下列与此工作原理相同的电器设备是（ ）
A．电烙铁 B．电铃
C．发电机 D．电动机
5．电冰箱是常用的家电，当压缩机工作时，制冷剂（俗称“药水”）在冰箱内外管道中不断循环流动．下列说法正确的是（ ）
A．在冰箱内的管道中，制冷剂膨胀并放出热量
B．在冰箱内的管道中，制冷剂被压缩并吸收热量
C．在冰箱外的管道中，制冷剂膨胀并放出热量
D．在冰箱外的管道中，制冷剂被压缩并放出热量

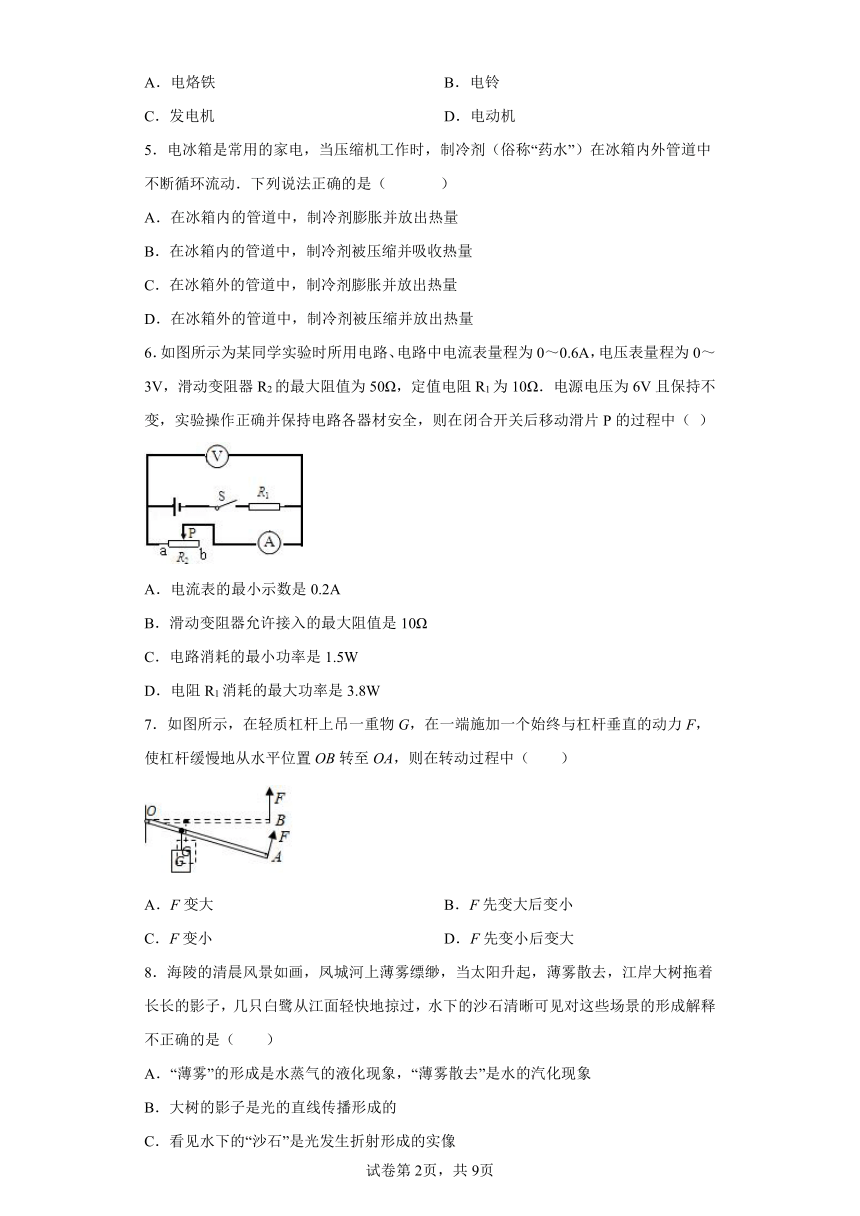

6．如图所示为某同学实验时所用电路、电路中电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R2的最大阻值为50Ω，定值电阻R1为10Ω．电源电压为6V且保持不变，实验操作正确并保持电路各器材安全，则在闭合开关后移动滑片P的过程中（ ）
A．电流表的最小示数是0.2A
B．滑动变阻器允许接入的最大阻值是10Ω
C．电路消耗的最小功率是1.5W
D．电阻R1消耗的最大功率是3.8W
7．如图所示，在轻质杠杆上吊一重物G，在一端施加一个始终与杠杆垂直的动力F，使杠杆缓慢地从水平位置OB转至OA，则在转动过程中（　　）
A．F变大 B．F先变大后变小
C．F变小 D．F先变小后变大
8．海陵的清晨风景如画，凤城河上薄雾缥缈，当太阳升起，薄雾散去，江岸大树拖着长长的影子，几只白鹭从江面轻快地掠过，水下的沙石清晰可见对这些场景的形成解释不正确的是（　　）
A．“薄雾”的形成是水蒸气的液化现象，“薄雾散去”是水的汽化现象
B．大树的影子是光的直线传播形成的
C．看见水下的“沙石”是光发生折射形成的实像
D．白鹭飞翔时，在水中形成的倒影是由于光在水面发生反射形成的虚像

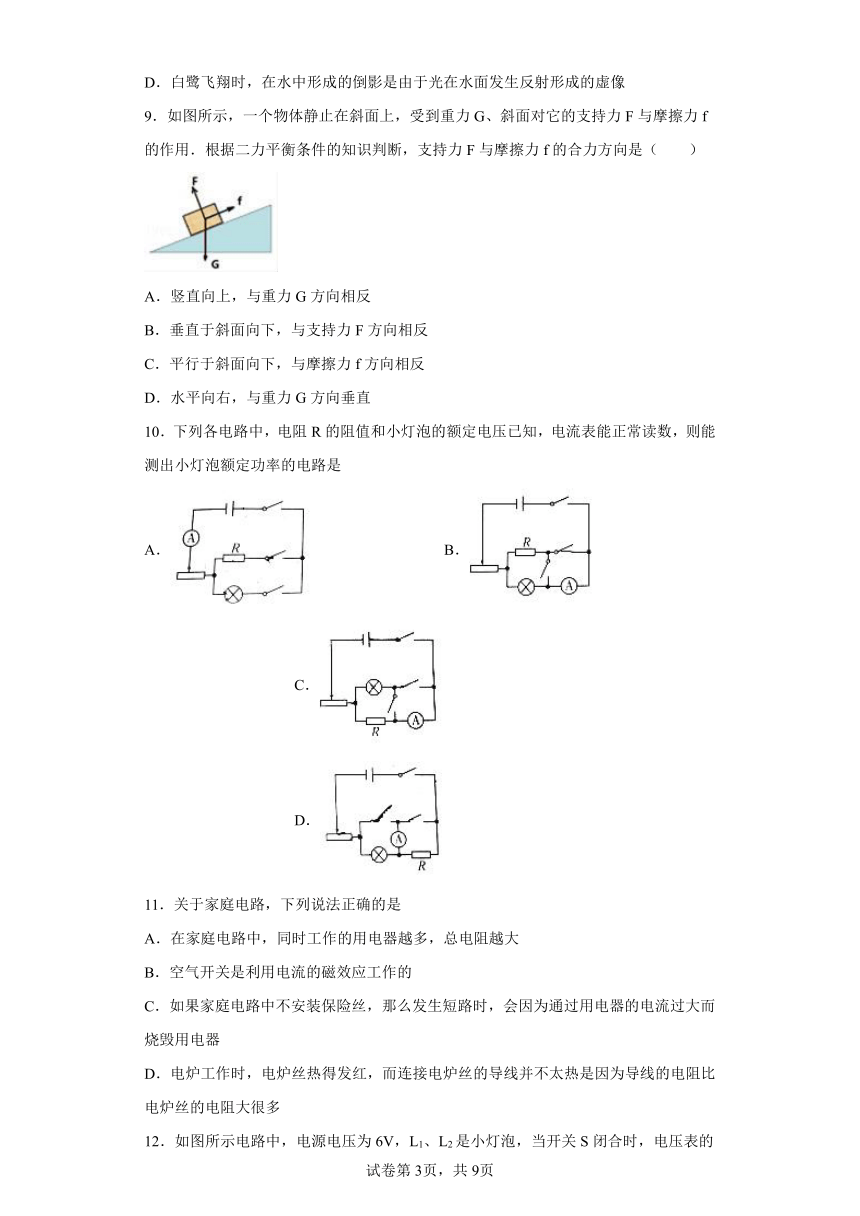

9．如图所示，一个物体静止在斜面上，受到重力G、斜面对它的支持力F与摩擦力f的作用．根据二力平衡条件的知识判断，支持力F与摩擦力f的合力方向是（　　）
A．竖直向上，与重力G方向相反
B．垂直于斜面向下，与支持力F方向相反
C．平行于斜面向下，与摩擦力f方向相反
D．水平向右，与重力G方向垂直
10．下列各电路中，电阻R的阻值和小灯泡的额定电压已知，电流表能正常读数，则能测出小灯泡额定功率的电路是
A． B． C． D．
11．关于家庭电路，下列说法正确的是
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．空气开关是利用电流的磁效应工作的
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻大很多

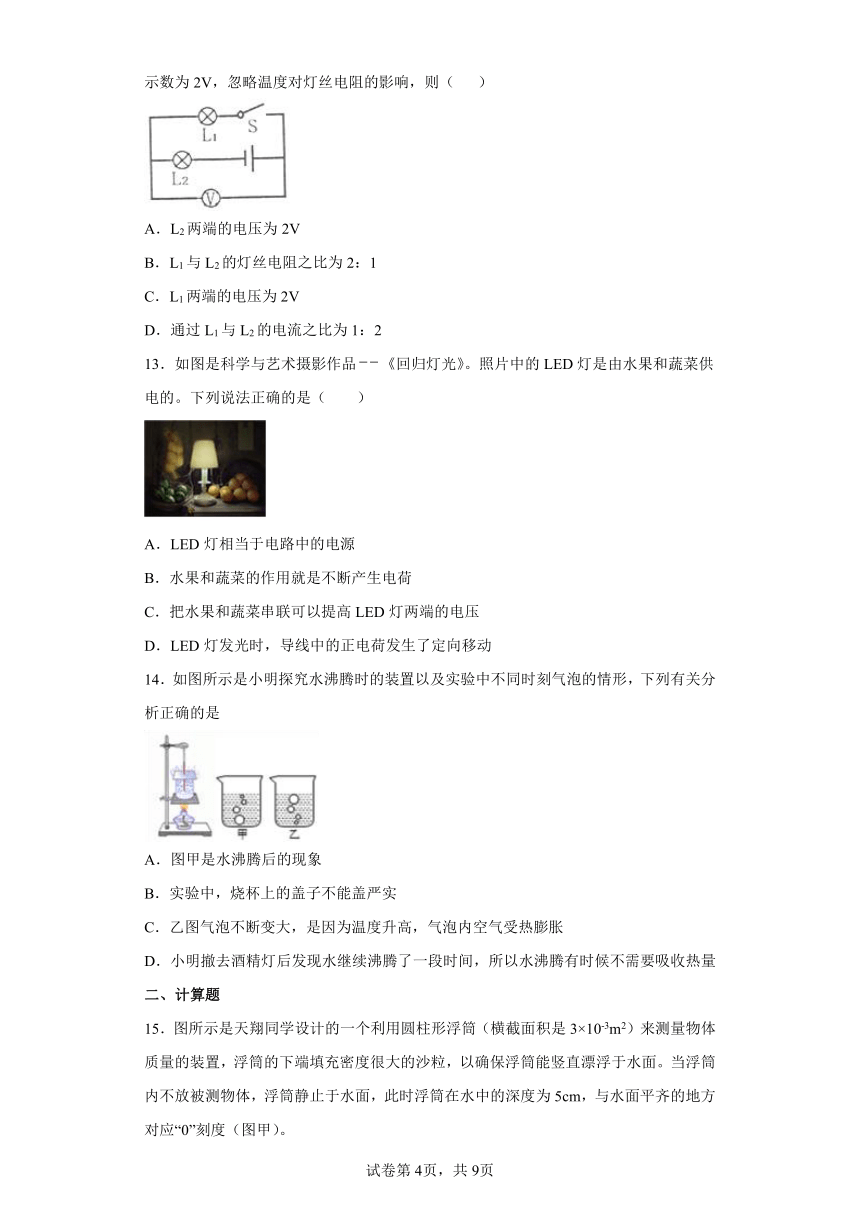

12．如图所示电路中，电源电压为6V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为2V，忽略温度对灯丝电阻的影响，则（ ）
A．L2两端的电压为2V
B．L1与L2的灯丝电阻之比为2：1
C．L1两端的电压为2V
D．通过L1与L2的电流之比为1：2
13．如图是科学与艺术摄影作品《回归灯光》。照片中的LED灯是由水果和蔬菜供电的。下列说法正确的是（　　）
A．LED灯相当于电路中的电源
B．水果和蔬菜的作用就是不断产生电荷
C．把水果和蔬菜串联可以提高LED灯两端的电压
D．LED灯发光时，导线中的正电荷发生了定向移动
14．如图所示是小明探究水沸腾时的装置以及实验中不同时刻气泡的情形，下列有关分析正确的是
A．图甲是水沸腾后的现象
B．实验中，烧杯上的盖子不能盖严实
C．乙图气泡不断变大，是因为温度升高，气泡内空气受热膨胀
D．小明撤去酒精灯后发现水继续沸腾了一段时间，所以水沸腾有时候不需要吸收热量
二、计算题
15．图所示是天翔同学设计的一个利用圆柱形浮筒（横截面积是3×10-3m2）来测量物体质量的装置，浮筒的下端填充密度很大的沙粒，以确保浮筒能竖直漂浮于水面。当浮筒内不放被测物体，浮筒静止于水面，此时浮筒在水中的深度为5cm，与水面平齐的地方对应“0”刻度（图甲）。
(1)求浮筒的质量；
(2)当在浮筒内放入被测物体，发现浮筒在水中的深度为15cm（图乙），则此时浮筒壁与水面平齐的地方对应的刻度是多少？

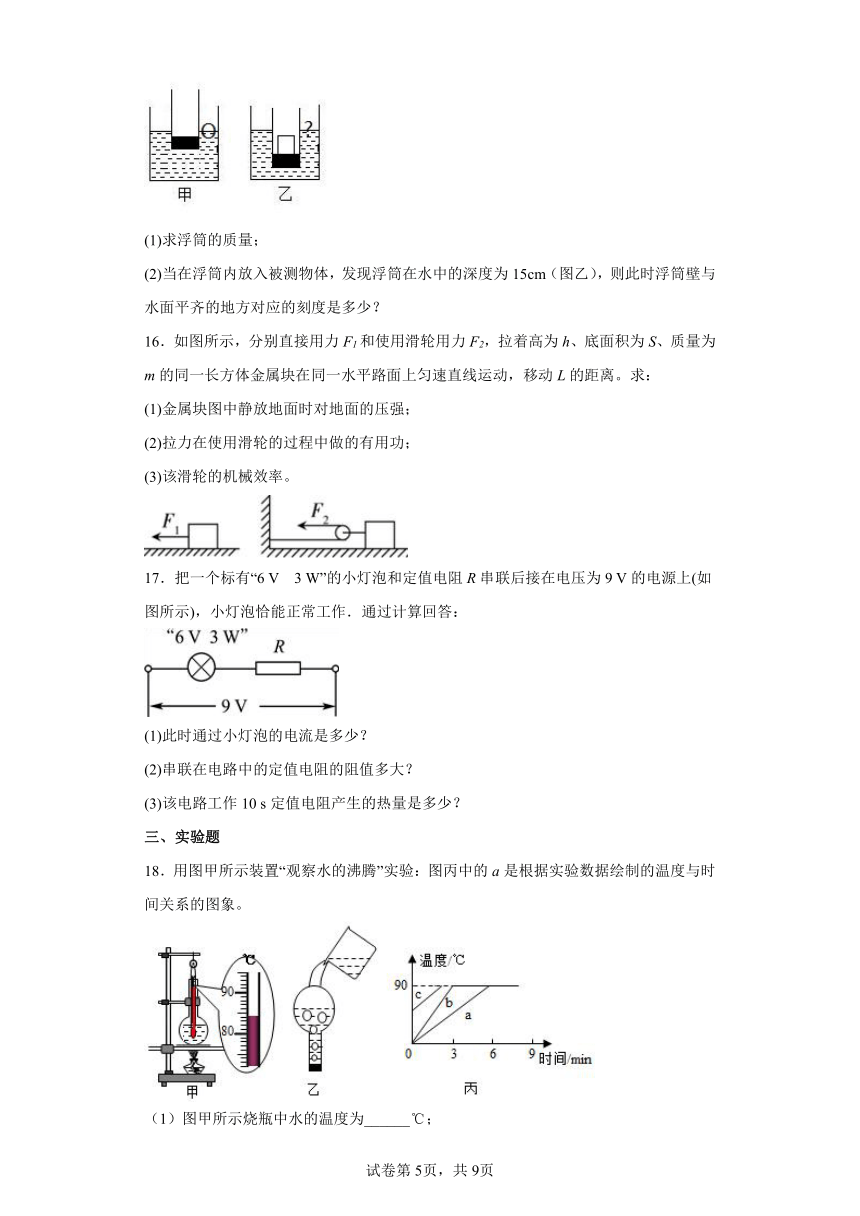

16．如图所示，分别直接用力F1和使用滑轮用力F2，拉着高为h、底面积为S、质量为m的同一长方体金属块在同一水平路面上匀速直线运动，移动L的距离。求：
(1)金属块图中静放地面时对地面的压强；
(2)拉力在使用滑轮的过程中做的有用功；
(3)该滑轮的机械效率。
17．把一个标有“6 V　3 W”的小灯泡和定值电阻R串联后接在电压为9 V的电源上(如图所示)，小灯泡恰能正常工作．通过计算回答：
(1)此时通过小灯泡的电流是多少？
(2)串联在电路中的定值电阻的阻值多大？
(3)该电路工作10 s定值电阻产生的热量是多少？
三、实验题
18．用图甲所示装置“观察水的沸腾”实验：图丙中的a是根据实验数据绘制的温度与时间关系的图象。
（1）图甲所示烧瓶中水的温度为______；
（2）水沸腾后，瓶口出现大量“白气”，这是水蒸气______形成的；绘制出丙图中图象a可知，沸腾的特点是______；继续加热，温度计的示数______；（选填“变大”、“变小”或“不变”）
（3）沸腾一段时间后，撤去酒精灯，发现水停止沸腾。另一组同学用橡皮塞塞住烧瓶口并将其倒置，向烧瓶底部浇冷水，如图乙所示，结果发现水又重新沸腾了，这是因为______；
（4）如果只提高水的初温，重新实验绘制的图象应为丙图中的______。
19．小贺同学在做“探究通过导体的电流与电阻的关系”实验时，他用图甲所示的电路进行实验，实验中电阻两端的电压保持2.5V不变；
（1）请用笔画线代替导线，将图甲中实物电路连接完整（导线不得交叉）______；
（2）连接电路时，开关应该______；闭合开关前，滑动变阻器的滑片P应处于图中______（选填“A”或“B”）端；
（3）小贺把电路连接好后，闭合开关发现无论怎么移动滑动变阻器的滑片P，电流表无示数，而电压表有示数且接近电源电压，则电路出现的故障可能是______；
（4）排除故障后进行实验，在实验过程中，当把电阻由10Ω更换为15Ω时，为了使电压表的示数保持2.5V不变，他应将滑动变阻器的滑片P向______（选填“A”或“B”）端移动；
（5）某次实验时，电流表的示数如图乙所示，此时电路中的电阻R应为______Ω；
（6）根据多次测量数据描绘出电流随电阻变化的曲线如图丙所示，由图像得出的结论是：电压一定时，通过导体的电流与导体的电阻成______。
20．小张同学探究“凸透镜成像规律”的实验装置如图所示，可供选择的凸透镜有：A（焦距15cm）和B（焦距50cm），应选择_______（选填“A”或“B”） ．
(1)小张将蜡烛移至光具座上10 cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是________(填“放大”“等大”或“缩小”)的实像；
(2) 小张将蜡烛从光具座上10 cm向30 cm移动时，若要让烛焰在光屏上能再次成清晰的像，光屏应_______(填“远离”或“靠近”)透镜，此时所成像的大小将________(填“变大”“变小”或“不变”)．
(3) 实验前要调整烛焰的焰心、透镜的光心、光屏的中心在同一高度，目的是________________
(4) 随着实验的进行，蜡烛由于燃烧逐渐变短，光屏上的像逐渐向________移动．为了使像完整的成在光屏的中央，可将_____移动．
(5) 当光屏上出现蜡烛清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到________．
A．蜡烛像的下半部分 B．蜡烛像的上半部分
C．蜡烛完整的像，像的亮度变暗 D．蜡烛完整的像，像的亮度不变
(6) 小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，光源“F”放在25 cm处，所成像如下图_______所示．
(7)小豪把自己的近视眼镜放在凸透镜和蜡烛之间(如图)，发现光屏上的像变得模糊不清，应该向_____(填“靠近”或“远离”)透镜方向移动光屏，可再次得到清晰的像．
21．在探究“物体动能大小与哪些因素有关”的实验中，小明让不同质量的小球从同一斜面的同一高度由静止释放，撞击同一木块，木块被撞出一段距离，如图甲所示；
（1）将小球从同一高度由静止释放的目的是______，该实验的目的是研究小球的动能大小与______（质量/速度）的关系；
（2）该实验是通过观察______来反映小球的动能大小，每次实验后都应将木块______；
（3）小明还想通过上述实验过程探究物体重力势能与质量的关系，经过小组讨论认为小明的设想是可行的，理由______；
（4）有同学将实验装置改进成图乙所示，用同一小球将同一弹簧压缩不同程度后静止释放，撞击同一木块，将木块撞出一段距离进行比较，可以研究小球的动能大小与______（质量/速度）的关系。
四、填空题
22．如图所示的情景，是为了验证________原理．实验中，用量筒测出两次示数差（V2﹣V1），这是为了进一步算出________力的大小． 在“验证凸透镜成像规律”的实验中，实验前要记下凸透镜的________．在测量牛奶密度的实验中，要多次测量牛奶的质量和对应的体积，这样做是为了________
23．如图所示，甲、乙均为电压表时，闭合开关S，则两电压表的读数U甲∶U乙=5∶2。甲、乙均为电流表时，断开开关S，则两电流表的读数I甲∶I乙=_________。
24．如图所示是电磁学中很重要的两个实验图，其中图 _____ 的实验装置原理可以制造出发电机，它的工作原理是 _____ 。
25．清明节小明和同学去英雄山革命烈士陵园扫墓时，发现山脚下有小石子铺的路，如图所示。穿着软底鞋或光着脚走在上面可以健身。它的原理是：石子对脚底压力一定时，通过___________（选填“增大”、“不变”或“减小”）脚底与石子的接触面积，从而使得___________变大，对脚底的刺激增强，达到健身的效果。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【解析】
【详解】
由图示知，狗除了听到可听声外，还能听到部分次声波和超声波，而训狗员挥动指挥棒，指挥棒振动发声，并通过空气传播，观众听不到其发声，则指挥棒发出的可能是次声波也可能是超声波，故A符合题意，BCD不符合题意。
故选A。
2．C
【解析】
【详解】
不论物理上升、下降、还是静止不动，所受到的重力的方向始终是竖直向下的，故选C。
3．C
【解析】
【详解】
试题分析：A、保险丝在电流过大时自动熔断，对其它用电器起到保护作用．故A合理；
B、家用电器之间是并联连接，所以电源对家用电器两端提供的电压都相等．故B合理；
C、灯泡并联时，有一个灯损坏，其它灯泡可以正常工作．故C不合理；
D、家庭电路中的闸刀开关安装在干路上，控制整个电路的通断电．故D合理．
故选C．
考点：串联电路和并联电路的辨别；电路的组成；熔断器的作用及保险丝的选择方法．
点评：本题考查了学生对电路中的各电路元件的作用的理解．
4．D
【解析】
【详解】
通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大．因此可以利用电流表指针的转动幅度来体现电路中电流的大小．
A．电烙铁是利用电流的热效应制成的，与电流表的工作原理无关．故A错误．
B．电铃是利用电流的磁效应制成的，与电流表的制成原理无关．故B错误．
C．发电机是利用电磁感应现象制成的，与电流表的制成原理无关．故C错误．
D．电动机是利用通电线圈在磁场中受力而转动的理论制成的．故D正确．
5．D
【解析】
【详解】
氟利昂是一种既容易汽化又容易液化的物质；工作时电动压缩机使氟利昂蒸气压缩而液化，压入冰箱外的冷凝器管里将热量放出；冷凝器里的液态氟利昂，经过一段很细的毛细管进入冰箱内冷冻室的管子里，在这里迅速汽化，从冰箱的内部吸收热量，使冰箱内部的温度降低．
6．B
【解析】
【详解】
试题分析：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．
当电流表的示数最大时，滑动变阻器接入电路中的电阻最小，利用P=I2R求出电阻R1消耗的最大功率；
当电压表的示数最大时变阻器接入电路中的电阻最大，根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出电流表的最小示数和变阻器接入电路中的最大阻值，利用P=UI求出电路消耗的最小功率．
解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．
由于电流表量程为0～0.6A，所以电路中的最大电流为Imax=0.6A，
则电阻R1消耗的最大功率P1max=Imax2R1=（0.6A）2×10Ω=3.6W，故D错误；
当电压表的示数U2大=3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，
因串联电路中总电压等于各分电压之和，
所以，R1两端的电压：
U1=U﹣U2max=6V﹣3V=3V，
因串联电路中各处的电流相等，
所以，电路中的最小电流：
Imin===0.3A，故A错误；
由I=得：R2max===10Ω，故B正确；
电路中的最小功率为Pmax=UImin=6V×0.3A=1.8W，故C错误．
故选B．
7．C
【解析】
【详解】
根据杠杆平衡条件，有
杠杆缓慢地从水平位置OB转至OA时，动力臂、阻力不变，阻力臂变小，故F变小。
故选C。
8．C
【解析】
【详解】
A．“薄雾”的形成是空气中的水蒸气遇冷液化成的小水珠，“薄雾散去”是小水珠汽化变为水蒸气，故A正确，A不符合题意；
B．大树的影子是由于大树不透光，挡住了光的传播，在大树背光的一侧形成了暗区域，是光的直线传播形成的，故B正确，B不符合题意；
C．看见水下的“沙石”，是水下的沙石反射的光线在水面处发生折射所形成的虚像，故C错误，C符合题意；
D．白鹭飞翔时，在水中形成的倒影是由于光在水面发生反射形成的虚像，和平面镜成像原理相同，故D正确，D不符合题意。
故选C。
9．A
【解析】
【详解】
木块所受支持力和摩擦力的合力与重力是一对平衡力，而重力的方向竖直向下，因此二力的合力方向竖直向上．故A正确．
10．C
【解析】
【详解】
根据已知电阻和灯泡的额定电压，要测灯泡额定功率需要利用电路特点和欧姆定律计算出灯泡正常发光时通过R的电流．ABD、无论三个开关如何组合，都无法确定灯泡是否正常发光，故ABD不能测量灯泡的额度功率，故ABD不符合题意；C、当电源正极右侧和灯泡右侧水平放置的开关闭合时，灯泡和R并联，电流表测量通过R的电流，移动滑片使得电流表的示数IR＝ ；保持滑片位置不动，当电源正极右侧和竖立的开关闭合时，灯和R并联，电流表测量干路电流I，则通过灯的电流IL＝I﹣IR；灯泡的额定功率，P额＝U额（I﹣IR）＝U额（I﹣）即可求出灯泡的额定功率，故C符合题意．故选C．
点睛：由P＝UI，已知小灯泡的额定电压，则需要测出灯泡正常发生时通过的电流，分析各电路图，看所给电路能不能测出灯泡正常发光时的电流，然后判断是否能测出灯泡的额定功率．
11．B
【解析】
【详解】
试题分析：在家庭电路中，各用电器是并联的，并联电路电阻越并越小，因此家庭中同时工作的家用电器越多，电路的总电阻就越小，故A错误；空气开关是利用电流的磁效应工作的，故B正确；如果家庭电路中不安装保险丝，那么发生短路时，会因为通过电路的电流过大而引发火灾等危险，用电器中没有电流通过，故C错误；电炉在使用时，电炉丝和导线串联，I电炉丝=I导线 ，通电时间t相同，因为Q=I2 Rt，R电炉丝 ＞R导线 ，所以电流产生的热量：Q电炉丝 ＞Q导线，从而出现电炉丝放出大量的热，而输电导线几乎不发热的现象，故D错误．
考点：电阻的并联；熔断器的作用及保险丝的选择方法；焦耳定律在实际中的应用
12．C
【解析】
【详解】
由电路图可知，两灯泡串联；
因串联电路中总电压等于各分电压之和，所以，L2两端的电压：
U2＝U-U1
又由电路图知，电压表测L1两端的电压，则L1两端的电压U1＝2V，
故
U2＝U-U1＝6V-2V＝4V；
因串联电路中各处的电流相等，所以通过L1与L2的电流之比为1：1；
由I＝可得，L1与L2的灯丝电阻之比：
，
故ABD不符合题意，C符合题意．
13．C
【解析】
【详解】
A．LED灯将电能转化为光是电路中的用电器，故A错误；
B．电源是为电路提供电压的装置，水果是电源，为LED灯提供了电压，而不是产生电荷，故B错误；
C．将多个水果电池串联起来，得到的电压是每个电池的电压之和，可以提高电压，故C正确；
D．电荷的定向移动形成电流，所以LED灯在发光时，金属导线中的电子在做定向运动，故D错误。
故选C。
14．B
【解析】
【详解】
A.甲气泡在上升过程中，体积逐渐减小，所以是沸腾前的情况，故错误；
B. 实验中，水沸腾时是剧烈的汽化现象，因此烧杯上的盖子不能盖严实，故正确；
C、乙图气泡不断变大，是因为气泡上升过程中受到的水的压强变小，气泡体积变大，故错误；
D、水沸腾的条件：达到沸点并继续吸热，故错误．
故选B
15．(1)0.15kg；(2)0.3kg
【解析】
【详解】
(1)由于浮筒漂浮，则浮筒排开水的体积为
浮筒的重力为
浮筒的质量为
(2)当浸没深度是15cm时，则排开水的体积为
总的重力为
增加的重力为
物体的质量为
此时浮筒与水面平齐的地方对应的刻度是0.3kg
答：(1)求浮筒的质量为0.15kg；
(2)当在浮筒内放入被测物体，发现浮筒在水中的深度为15cm（图乙），则此时浮筒壁与水面平齐的地方对应的刻度是0.3kg。
16．(1)；(2) F1L；(3)
【解析】
【详解】
(1)根据可知，金属块图中静放地面时对地面的压强是
对地面的压强是。
(2)因两种方式拉金属块时，金属块受到地面的摩擦力不变，用滑轮拉的过程中所做的有用功就是克服地面给金属块摩擦所做的功，即W有＝F1L。
(3)该滑轮的总功是
机械效率为
该滑轮的机械效率为。
答：(1)金属块图中静放地面时对地面的压强是；(2)拉力在使用滑轮的过程中做的有用功是F1L；(3)该滑轮的机械效率是。
17．(1) 0.5 A；(2) 6 Ω；(3) 15 J．
【解析】
【详解】
（1）正常工作时通过小灯泡的电流为：
（2）根据串联电路的电压特点得定值电阻两端的电压为：
根据串联电路中电流处处相等，得定值电阻为：
（3）电路工作10 s定值电阻产生的热量是：
点睛：重点是欧姆定律、电功率、电热的有关计算，关键是公式的灵活运用，要掌握串联电路的电压和电流特点，是电路的最基本特点，几乎每个电学题要用到，多练习达到熟练的程度．
18． 84 液化 不断吸热但温度保持不变 不变 气压降低，水的沸点随着降低 c
【解析】
【详解】
（1）[1]由图甲可知，温度计的一个大格代表10，又分成10个小格，则温度计的分度值是1，刻度值上大下小为零上温度，故其温度为84。
（2）[2]水沸腾后，瓶口出现大量“白气”是高温水蒸气遇冷液化形成的液态小水滴。
[3][4]水沸腾时的特点是不断吸热但温度保持不变，故水沸腾后继续加热时，温度计示数保持不变。
（3）[5]在瓶底浇冷水后，瓶内温度降低，水蒸气液化，瓶内气体压强减小，因为水的沸点会随气压的减小而降低，因此，水会重新沸腾起来。
（4）[6]如果只提高水的初温，水的沸点不变，故加热至沸腾时所需时间变短，重新实验绘制的图象应为丙图中的c。
19． 断开 A R断路 A 12.5 反比
【解析】
【详解】
（1）[1]实验中电阻两端的电压保持2.5V不变，故电压表选用小量程与电阻R并联，如下所示
（2）[2][3]连接电路时，为保护电路，开关应该断开；闭合开关前，滑动变阻器的滑片P应处于图中阻值最大处的A端。
（3）[4]小贺把电路连接好后，闭合开关发现无论怎么移动滑动变阻器的滑片P，电流表无示数，电路可能断路，而电压表有示数且接近电源电压，则电压表与电源连通，则电路出现的故障可能是R断路。
（4）[5]根据串联分压原理可知，将定值电阻由10Ω改接成15Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理知，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数为2.5V。
（5）[6]某次实验时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.2A，由欧姆定律，此时电路中的电阻为
（6）[7]由图丙知，电阻两端的电压始终保持
由图像得出的结论是：电压一定时，通过导体的电流与导体的电阻成反比。
20． A 缩小 远离 放大 使像成在光屏中心 上 光屏向上移（或“蜡烛垫高一些”或“凸透镜向下移”） C D 远离
【解析】
【详解】
试题分析：解答此题的关键是掌握凸透镜成像规律．
因为光具座只有100cm，凸透镜成倒立缩小实像时，物距大于二倍焦距，相距在一倍焦距到二倍焦距之间，所以凸透镜焦距只能选用10cm的A；
（1）当蜡烛在10cm处，物距为40cm，大于二倍焦距，所以成的是倒立缩小实像；
（2）小张将蜡烛从光具座上10 cm向30 cm移动时，物距减小相距变大，像变大，所以若要让烛焰在光屏上能再次成清晰的像，所以光屏应该远离凸透镜；
（3）实验前要调整烛焰的焰心、透镜的光心、光屏的中心在同一高度，目的是使像成在光屏中心；
（4）蜡烛由于燃烧逐渐变短，光屏上的像逐渐向上移动，如果要让像在光屏中央，可以将凸透镜下移或者光屏上移；
（5）当光屏上出现蜡烛清晰的像时，如果用遮光板挡住透镜的上半部分，剩下的部分仍然是凸透镜，成像还是按之前的成像规律，只是会聚到光屏上的光变少了，所以光屏上的像会变暗；
（6）当光源“F”放在25 cm处，物距在一倍焦距到二倍焦距之前，所以会成倒立放大实像，上下和左右颠倒，所以是图D；
（7）当小豪把近视眼镜放在凸透镜和蜡烛之间时，由于近视眼镜是凹透镜，对光有发散作用，像会延后会聚，所以应该向远离透镜方向移动光屏，才能再次得到清晰的像．
点睛：（1）凸透镜成像规律：物距小于焦距成正立、放大的虚像；
物距大于一倍焦距小于二倍焦距成倒立、放大的实像；
物距等于二倍焦距成倒立等大实像；
物距大于二倍焦距成倒立、缩小的实像；
（2）凸透镜成实像时，像大小和物距变化关系为物近像远像变大，物远像近像变小．
21． 使小车到达水平面时的速度大小相等 质量 木块移动的距离 放回原处 小球的动能是由小球的重力势能转化而来的 速度
【解析】
【详解】
（1）[1][2]根据实验的要求可知，从同一高度由静止释放的目的是控制到达水平面初速度相同，让不同质量的小球从同一斜面的同一高度由静止释放，改变小球的质量，由控制变量法，该实验的目的是研究小球的动能大小与质量的关系。
（2）[3][4]根据转换法，实验中，是通过观察木块移动的距离的大小判断出球具有的动能的大小，每次实验后都应将木块放在放回原处，观察木块的末位置，判断出木块移动的距离的大小。
（3）[5]小球的动能是由小球的重力势能转化而来，故小明还想通过上述实验过程探究物体重力势能与质量的关系，方案可行。
（4）[6]用同一小球将同一弹簧压缩不同程度后静止释放，撞击的动能由弹簧的弹性势能转化而来，而弹簧的弹性势能的大小与形变程度有关，故弹性势能不相同，小球与弹簧分开后获得的初速度不同，而小球的质量相同，故可以研究小球的动能大小与速度的关系。
22． 阿基米德 排开液体所受的重 焦距 减少误差
【解析】
【详解】
图中分别用弹簧测力计测出物体的重力和浸没在液体中受到的拉力，两者的差值即为物体受到的浮力，量筒内两次液体的体积之差即为排开液体的体积，根据G＝mg＝ρVg求出排开液体的重力，若物体受到的浮力和排开液体的重力相等，即可验证阿基米德原理；“验证凸透镜成像规律”的实验中，实验前要观察和记录凸透镜的焦距；在测量牛奶密度的实验中，测量多组对应的质量和体积值，为了减小误差，采取多次测量求平均值的方法．
【点睛】
（1）根据阿基米德原理：浸在液体里的物体受到向上的浮力作用，浮力的大小等于被该物体排开的液体的重力，所谓验证实验，正是通过实验来验证F浮＝G排；（2）实验前要观察并记录凸透镜的焦距，便于比较物距和焦距的关系，总结成像规律；（3）测量性实验为了减小误差或者寻找规律进行多次测量，如果物理量是个恒量，多次测量求平均值可以减小实验误差；如果不是测量具体的物理量，而是寻找规律也采取多次测量，寻找普遍性．
23．3∶5
【解析】
【详解】
当甲、乙均为电压表时，闭合开关S，R1、R2串联，甲表测R1、R2两端总电压，乙表测R2两端电压，根据串联电路分压关系可得
解得
当甲、乙均为电流表时，断开开关S，R1、R2并联，甲表测通过R2的电流，乙表测干路电流，根据并联电路分流关系可得
24． 乙 电磁感应
【解析】
【详解】
[1][2]甲图是通电导体在磁场中受力的作用实验，闭合开关，导体有电流通过，将受力运动，根据这个原理制成了电动机；乙图是电磁感应实验，闭合开关，当导体在磁场中做切割磁感线运动时，电路中会有感应电流产生，电流表指针偏转，据此制成了发电机。
25． 减小 压强
【解析】
【详解】
[1][2]人在路面行走时，人对地面的压力不变，当穿着软底鞋或光着脚走到有小石子铺成的路面上时，脚底对石子压力没有改变（压力等于人的自身重力），脚与路面的接触面积变小，从而压强增大，能起到按摩保健的作用。
