电和磁综合
一、选择题
1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管，闭合开关，待弹簧测力计示数稳定后，将滑动变阻器滑片缓慢向左移动过程中，下列说法正确的是（ ）
螺线管上端是N极，弹簧测力计示数变大
B．断开开关，弹簧测力计示数为零
C．电流表示数变大
D．电压表示数变化量与电流表示数变化量之比变大
2．下列关于电学知识说法正确的是（ ）
A．金属中的电流方向与自由电子定向移动方向相同
B．导体的电阻由其两端的电压和通过导体的电流共同决定
C．摩擦起电的原理是电子转移
D．绝缘体不易导电，因为绝缘体中的电子都不能移动
3．在一次实验中，小宇连接了如图所示的电路，电磁铁B端有一个小磁针，闭合开关后，下列说法正确的是（ ）
A．电磁铁周围空间的磁感线从B端发出到A端
B．小磁针在如图的位置可以静止
C．只对调电源的正负极，电磁铁的磁场方向不变
D．当滑动变阻器的滑动片P向右端移动，电磁铁磁性减弱
4．下列关于家庭电路及安全用电的说法正确的是（ ）
A．输电线进户后，应先接电能表
B．空气开关跳闸后，应立即合上
C．只要人体接触火线都会发生触电事故
D．家庭电路的开关，接在零线或火线上都可以
5．甲、乙是两个轻质泡沫小球，丙是用毛皮摩擦过的橡胶棒，甲、乙、丙三者之间相互作用时的场景如图所示，由此可判断（ ）
A．小球甲一定带正电 B．小球乙可能带正电
C．小球乙可能不带电 D．小球甲可能不带电
6．在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（ ）
A．梳头时，空气进入头发
B．梳子对头发有吸引作用
C．头发和梳子摩擦后，头发因带异种电荷而相互吸引
D．头发和梳子摩擦后，头发因带同种电荷而相互排斥
7．某导体中的电流与它两端的电压关系如图所示，下列分析正确的是（ ）
A．该导体的电阻随电压的增大而增大
B．该导体的电阻随电流的增大而减小
C．当导体两端的电压为0时，电阻为0
D．当导体两端的电压为0时，电流为0
8．无线充电是一种增加手机续航时间的方式（如图甲）。无线充电的技术原理是：电流流过送电线圈产生磁场，受电线圈靠近该磁场时，由于电磁感应就会产生电流，给智能手机充电（如图乙）。下列设备工作原理与受电线圈相同的是（ ）
A．电磁铁 B．电水壶 C．直流电动机 D．手摇发电机
9．通过直接感知的现象，推测无法直接感知的事实，是常用的科学方法。下列根据现象所做出的推测，符合事实的是（ ）
A．街边的路灯同时亮、灭，可以推测路灯之间是串联的
B．电路中的灯泡不发光，可以推测灯泡两端肯定没有电压
C．通电导体靠近静止的小磁针时，小磁针发生偏转，可以推测通电导体周围存在磁场
D．与头发摩擦过的塑料梳子能够吸引碎纸屑，可以推测梳子和纸屑带异种电荷
10．如图是一种公交车自动爆玻器，它相当于一个电控安全锤。危急时刻，司机只需按下开，内部电磁线圈通电产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的。下列四个实验能反映自动爆破器工作原理是（ ）
B．
C． D．
11．运用科学知识可以解决许多生活实际问题，下列有关做法正确的是（ ）
A．室内起火，及时打开门窗通风
B．发现煤气泄漏时，立即打开排气扇电源开关
C．电器或电线着火时，立即用水扑灭
D．室内浓烟密布时，用湿毛巾掩住口鼻俯身撤离

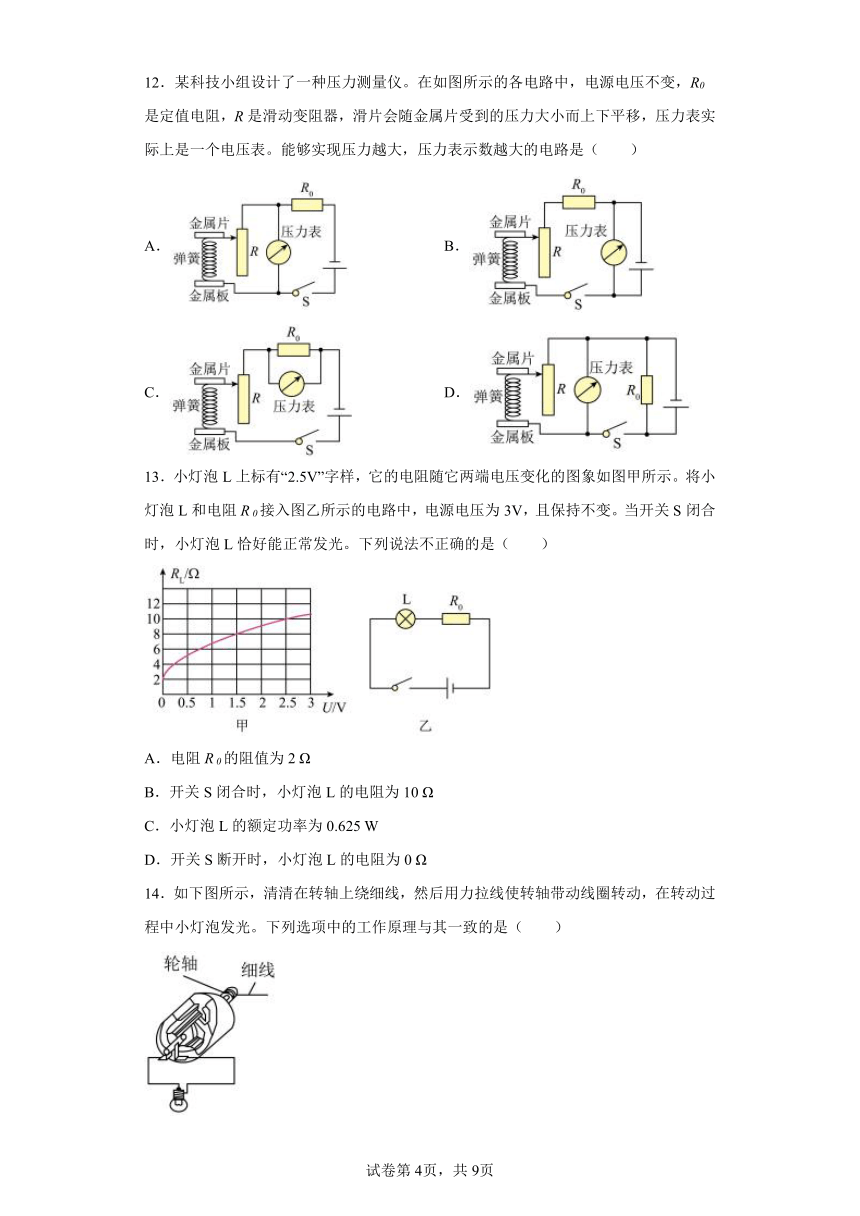

12．某科技小组设计了一种压力测量仪。在如图所示的各电路中，电源电压不变，R0是定值电阻，R是滑动变阻器，滑片会随金属片受到的压力大小而上下平移，压力表实际上是一个电压表。能够实现压力越大，压力表示数越大的电路是（ ）
A． B．
C． D．
13．小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示。将小灯泡L和电阻R 0接入图乙所示的电路中，电源电压为3V，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列说法不正确的是（ ）
A．电阻R 0的阻值为2 Ω
B．开关S闭合时，小灯泡L的电阻为10 Ω
C．小灯泡L的额定功率为0.625 W
D．开关S断开时，小灯泡L的电阻为0 Ω
14．如下图所示，清清在转轴上绕细线，然后用力拉线使转轴带动线圈转动，在转动过程中小灯泡发光。下列选项中的工作原理与其一致的是（ ）
B．
C． D．
二、填空题

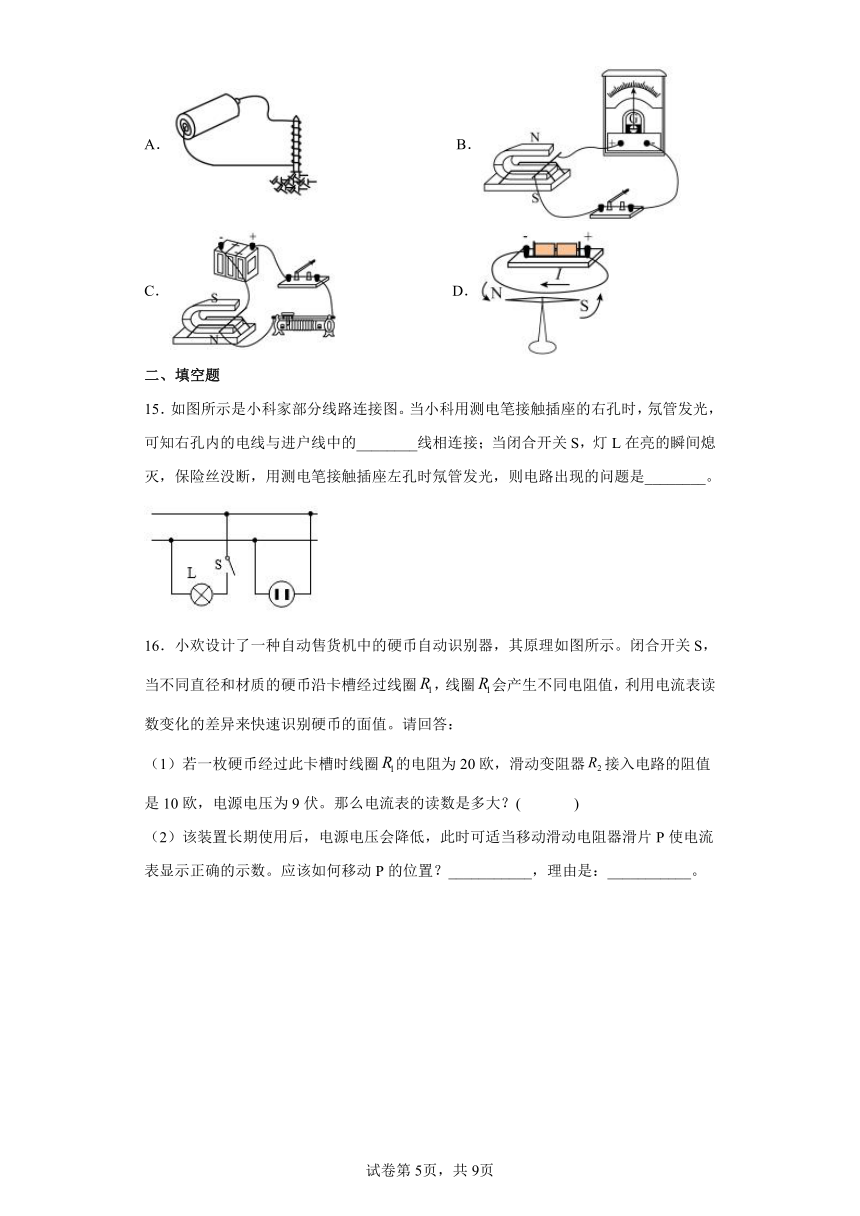

15．如图所示是小科家部分线路连接图。当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的________线相连接；当闭合开关S，灯L在亮的瞬间熄灭，保险丝没断，用测电笔接触插座左孔时氖管发光，则电路出现的问题是________。
16．小欢设计了一种自动售货机中的硬币自动识别器，其原理如图所示。闭合开关S，当不同直径和材质的硬币沿卡槽经过线圈，线圈会产生不同电阻值，利用电流表读数变化的差异来快速识别硬币的面值。请回答：
（1）若一枚硬币经过此卡槽时线圈的电阻为20欧，滑动变阻器接入电路的阻值是10欧，电源电压为9伏。那么电流表的读数是多大？( )
（2）该装置长期使用后，电源电压会降低，此时可适当移动滑动电阻器滑片P使电流表显示正确的示数。应该如何移动P的位置？___________，理由是：___________。
17．如图所示的电路中，要使电阻R1和R2并联，电路中应闭合的开关是_________；要使电阻R1和R2串联，电路中应闭合的开关是_________。
18．如图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。则
（1）为了使电位器达到调光的目的，则它与灯泡的连接方式为_______________；
（2）若将a、b接入电路同一点，c接入另一点时，则顺时针转动旋钮时灯泡亮度将___________。（选填“变大”、“不变”或“变小”）
19．测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后：温度表的0℃应________（选填“在”或“不在”）电压表零刻度处，电路可测量的最高温度为_________℃；若增大电源电压U，电路可测量的最高温度将___________（选填“增大”或“减小”）。
三、探究题
20．小红用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压为6V。改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中。
（1）实验开始时，小红根据甲电路图连接好电路，闭合开关，发现电压表有示数，电流表没有示数，则此次电路的故障可能是___________，小红排除故障后继续实验。
（2）实验过程中，移动滑动变阻器滑片时，眼睛应注视___________（选填符号）。
A．滑动变阻器 B．电压表示数 C．电流表示数
（3）在丙图中，用笔画线代替导线，将电压表正确连入电路。
（4）实验时，它选择的变阻器是___________（选填序号）
A．10欧 0.5A B．20欧 1A C．50欧 2A
（5）乙图中阴影部分的面积表示的科学量是___________。
21．在学习了电和磁的知识后，小杰在家里饶有兴趣地做起了小实验。他找了一枚缝衣针，在“吸铁石”上擦了几下，然后用一根细软的棉线将缝衣针悬挂起来并保持水平，结果发现静止后针尖总是指向南方，这说明缝衣针已经磁化成一枚小磁针。
为验证奥斯特实验，小杰把一根直导线放在静止的缝衣针正上方，并使直导线与缝衣针垂直放置，当用电池给它通电时，结果发现缝衣针并未发生偏转。带着疑问，小杰在物理课上与大家展开讨论，形咸两种不同的观点：
观点A：这根通电导线周围不存在磁场，奥斯特的发现不全面。
观点B：导线的位置不好，这时静止的缝衣针极正指向该点的磁场方向。所以缝衣针不会发生偏转。请你回答问题：
（1）磁化后，这枚缝衣针的针尾是______（选填“”或“”）极。
（2）奥斯特实验表明：通电导线周围存在______。
（3）根据你所学的知识，认为正确的观点是______。
四、简答题
22．半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大。如图甲是某种半导体材料的电阻R随温度变化的关系图像。根据这种半导体材料电阻R的特性，小宇和他的同学设计了一个电路（如图乙），可以测定某一空间的温度，定值电阻R0=10Ω。
（1）当环境温度为20℃时，电流表的读数为0.2A，求电源电压。
（2）电流表的读数为0.4A时，求当时的环境温度。
（3）当环境温度为100℃时，通电10s电流通过半导体电阻产生的热量是多少？
23．小科在观看了宾馆等处的光电烟雾探测器（如图1）后，自己设计了一只“火灾报警器”（如图2）。该报警器由“控制电路”和“工作电路”所组成，其中“控制电路”由光敏电阻R、电磁铁（线圈阻值R0＝15）、电源U=6V、开关等组成；“工作电路”由工作电源电铃、导线等组成。小科的设计思想：当光敏电阻接收到的光照减弱到一定程度时，工作电路接通，电铃报警。已知该光敏电阻的阻值R与光强E之间的一组实验数据如下表所示：（“光强”表示光强弱的程度，符号为E，单位为cd。）
光强E/cd 1.0 2.0 3.0 4.0 5.0 6.0
光敏电阻R/ 36.0 18.0 12.0 9.0 6.0
（1）分析上表数据，根据光敏电阻的阻值R随光强E变化的规律，表格空格处应填写的数值为__________。
（2）闭合开关S，如果当线圈中的电流大于或等于0.25A时，继电器的衔铁被吸合，则光敏电阻需要接收到的光照强度至少为__________cd。
（3）按小科的设计，当室内烟雾增大时，光照减弱，衔铁与__________（填“上方”或“下方”）的M、N接触，电铃工作报警。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【解析】
【详解】
AC.电流由下方流入，由右手螺旋定则可知，螺线管上端为N极，螺线管下端为S极，
将滑动变阻器的滑片缓慢向左移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，可知，电路中的电流变小，即电流表的示数变小，因同名磁极相互排斥，且通过螺线管的电流变小，磁性减弱。所以，电磁铁和条形磁铁相互排斥的斥力减小，弹簧要伸长，即弹簧测力计示数变大，故A正确，C错误。
B.断开开关，则电路中没有电流通过，电磁铁没有磁性，但是挂在弹簧测力计上的条形磁铁具有吸铁性，示数不可能为零，故B错误。
D.由电路图可知，定值电阻R0与滑动变阻器串联，电流表测电路中的电流，电压表测R两端的电压，
将滑动变阻器的滑片缓慢向左移动的过程中，R接入电路中的电阻变大，电压表示数变化量与电流表示数变化量之比是定值电阻的大小，故不变，故D错误。
故选A。
2．C
【解析】
【详解】
A．物理学中规定：正电荷的定向移动方向为电流的方向。金属靠带负电荷的自由电子导电，自由电子带负电，所以金属中的电流方向与自由电子定向移动方向相反，故A错误。
B．导体电阻是导体本身的一种性质，由导体的材料、长度、横截面积和温度决定，与导体两端的电压与流过导体的电流无关，故B错误。
C．摩擦起电的实质是电子从一个物体转移到了另一个物体上，故C正确。
D．绝缘体不容易导电，是因为绝缘体内缺少可以自由移动的电荷，故D错误。
故选C。
3．B
【解析】
【详解】
A.电磁铁的B端与小磁针北极相互吸引，所以电磁铁B端为S极，A端为N极，磁感线从带磁铁N极发出到S极，所以是从A端到B端，故A错误。
B.小磁针在如图的位置可以静止，故B正确。
C.电磁铁的磁场方向和电流方向有关，只对调电源的正负极，则电路中电流方向改变，电磁铁的磁场方向也会改变，故C错误。
D.当滑动变阻器的滑动片P向右端移动，滑动变阻器连入电路中的电阻变小，则电路中电流变大，则电磁铁磁性增强，故D错误。
故选B。
4．A
【解析】
【详解】
A．输电线进户后，应先接电能表，后面再接总开关→保险丝→各种家用电器，故A正确。
B．空气开关跳闸后，应查找原因并排除故障后再合上，故B错误。
C．人体接触火线，且与大地构成通路，此时有电流经过人体才会发生触电事故，故C错误。
D．家庭电路的开关，只能接在火线上，故D错误。
故选A。
5．D
【解析】
【详解】
丙是用毛皮摩擦过的橡胶棒，故丙带负电；
由图知，当丙靠近甲小球时，相互吸引，说明甲可能带正电，也可能不带电；
丙靠近乙时，发现排斥，说明乙一定带负电；
将甲乙靠近时，甲乙吸引，因乙一定是带电的，故甲可能带正电，也可能不带电。
故选D。
6．D
【解析】
【详解】
梳子梳头发，属于摩擦起电现象。被梳子摩擦过的头发会带上同种电荷，同种电荷互相排斥，所以头发越梳越蓬松。
故选D。
7．D
【解析】
【详解】
ABC．电阻是导体本身的一种性质，取决于导体的材料、长度、横截面积等因素，与其两端的电压和电流无关，故选项ABC错误。
D．由欧姆定律可知，当导体两端的电压为0时，电流为0 ，故D正确。
故选D。
【点睛】
8．D
【解析】
【详解】
A．电磁铁的工作原理是电流的磁效应，故A不合题意。
B．电水壶的工作原理是电流的热效应，故B不合题意。
C．直流电动机的工作原理是通电导体在磁场中受力运动，故C不合题意。
D．手摇发电机的工作原理是电磁感应，故D符合题意。
故选D。
9．C
【解析】
【详解】
A．路灯工作时互不影响（一灯灭，其它还能亮），说明路灯是并联的，同时亮、灭，是因为开关在干路上，故A错误。
B．电路中的灯泡不发光，说明通过灯泡没有电流，不能推测灯泡两端肯定没有电压，故B错误。
C．当小磁针受到力的作用时可发生偏转，所以可推测磁体周围有磁场，故C正确。
D．与头发摩擦过的塑料梳子能够吸引碎纸屑，由于带电体有吸引轻小物体的性质，不能推测梳子和纸屑带异种电荷，故D错误。
故选C。
10．A
【解析】
【分析】
由题知，司机只需按下开关，内部电磁线圈通电产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的，所以自动爆玻器的工作原理是通电导线在磁场中受到力的作用。
【详解】
A.该实验中，当给导体中通电时，通电导体在磁场中受力的作用而运动，与自动爆玻器的工作原理相同，故A符合题意。
B.该实验说明闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，是机械能转化为电能，故B不符合题意。
C.该实验说明了电流的磁效应，是电磁铁的工作原理，故C不符合题意。
D.该实验是奥斯特实验，说明通电导体周围存在磁场，是电流的磁效应，故D不符合题意。
故选A。
11．D
【解析】
【分析】
【详解】
A．室内起火，不能打开门窗通风，这样会导致燃烧更加剧烈，故A错误。
B． 发现煤气泄漏时，应该立即打开窗户，如果打开排气扇，那么开关闭合时的火花可能会引起爆炸，故B错误。
C． 电器或电线着火时，不能用水扑灭，由于水是导体，因此可能会引起触电事故，故C错误。
D． 室内浓烟密布时，用湿毛巾掩住口鼻俯身撤离，故D正确。
故选D。
12．A
【解析】
【详解】
A．电路中压力表测R的电压，当金属片受到的压力增大时，R阻值变大，根据串联电路分压规律，电阻越大，则分得电压也越大，故压力表示数变大，故A正确。
B．电路中压力表测电源电压，示数始终不变，故B错误。
C．电路中压力表测R0的电压，当金属片受到的压力增大时，R阻值变大，根据串联电路分压规律，电阻越大，则分得电压也越大，所以R0两端电压变小，故压力表示数变小，故C错误。
D．电路中压力表测电源电压，示数始终不变，故D错误。
故选A。
13．D
【解析】
【分析】
【详解】
AB.由图象知，灯泡正常发光时，即灯泡两端电压为2.5V时小灯泡L的电阻为RL=10Ω，开关闭合时，灯泡与电阻R0串联，
由于此时灯泡正常发光，且串联电路电流处处相等
则电路中的电流为
灯泡正常发光时，电路总电阻为
所以定值电阻R0的阻值
故AB正确。
C.小灯泡的额定功率
P=I2RL=（0.25A）2×10Ω=0.625W
故C正确。
D.开关S断开时，灯泡两端电压为零，由图象可知此时灯泡的电阻为2Ω，故D错误。
故选D。
14．B
【解析】
【分析】
清清在转轴上绕细线，然后用力拉线使转轴带动线圈转动，在转动过程中小灯泡发光，属于发电机的工作原理。
【详解】
A．当电流通过缠绕在铁钉上的线圈时，铁钉能够吸引大头针，即产生磁场，这说明电流周围存在磁场，故A不合题意。
B．闭合开关后，导体在磁场中做切割磁感线运动时，电流表的指针摆动，这就是电磁感应现象，故B符合题意。
C．闭合开关后，通过电流的导体在磁场中受力运动，这是电动机的工作原理，故C不合题意。
D．当电流通过导线时，小磁针的指向发生偏转，说明通电导线周围存在磁场，故D不合题意。
故选B。
15． 火 进户零线断路
【解析】
【分析】
【详解】
[1][2]因为小科用测电笔接触插座的右孔时，氖管发光，因此右孔与进户线中的火线相连；因为闭合开关S，灯L在亮的瞬间熄灭，保险丝没有断（没有发生短路），所以可以说明电路中有断路故障；而用测电笔接触插座左孔时氖管发光，说明左孔通过灯泡与火线相连（如下图所示），则故障原因是进户零线断路了。
16． 0.3A 应向左移动滑片P 电源电压减小，要保持电流不变，电路总电阻要减小，滑动变阻器接入电路的阻值要减小
【解析】
【分析】
【详解】
（1）[1]由图示电路图可知，R1与R2串联，电流表测电路电流，电流表示数
（2）[2][3]由于电流表示数，则该装置长期使用后，电源电压U降低，电流变小；要保持电流表示数不变，则电路中的总电阻应减小；由于R1不变，则电阻R2要减小，滑动变阻器的滑片P应向左移动。
17． S1、S3 S2
【解析】
【详解】
[1]当S1、S3闭合时，电流从正极出发，分别通过两条路到达负极，此时R1和R2并联；
[2]要使电阻R1和R2串联，则电流要先后通过R1和R2，故应该闭合开关S2。
18． 串联 变大
【解析】
【详解】
（1）[1]电位器串联在电路中能改变通过台灯电流的大小，从而改变台灯的亮度。所以图中电位器应与灯泡串联。
（2）[2]若将a、b接入电路同一点，c接入电路的另一点时，导线把滑动变阻器的左半段短路，滑片右边的电阻丝接入电路，顺时针转动旋钮时，接入电路中的电阻变小，则电路中电流变大，灯泡亮度变大。
19． 不在 30 减小
【解析】
【分析】
【详解】
[1]由a图可知，R、Rt串联，电压表测Rt两端电压。
当温度表的示数为0℃时，热敏电阻Rt的阻值不为零，根据串联电路的分压作用知，热敏电阻Rt两端的电压不为零，电压表的示数不为零；
[2]当电压表的示数最大，即Ut=3V时，电路允许测量的温度最高，根据串联电路两端的总电压等于各分电阻两端的电压之和可得
定值电阻R两端的电压
则电路中的电流
热敏电阻的阻值
由图象可知，此电路允许的最高环境温度为30℃；
[3]若增大电源电压U，电压表的量程仍为0-3V，根据串联电路的分压作用知，定值电阻两端的电压增大，电路的电流增大，热敏电阻的阻值Rt的阻值减小，电路可测量的最高温度减小。
20． R断路 B 电压
【解析】
【分析】
【详解】
（1）实验小组的同学们按照图甲所示电路图连接好电路，闭合开关后，移动滑动变阻器的滑片，发现电流表没有示数电压表有明显的示数，则发生故障的原因可能是R断路，导致电压表串联进电路中。
（2）探究电流与电阻的关系，应保持电压表的示数不变，所以实验过程中，移动变阻器滑片时，眼睛应注视电压表的示数。
（3）由图乙知，电阻两端的电压
U=IR=0.2A×10Ω=2V
应将电压表与电阻并联，选择0～3V的量程，如图所示：
（4）由图知，图中阴影部分的面积应为电流与电阻的乘积
U=IR
所以阴影部分的面积表示电压。
21． N 磁场 观点B
【解析】
【分析】
【详解】
（1）[1]缝衣针被悬挂起之后针尖总是指向南方，所以针尖是南极，即S极，针尾是N极。
（2）[2]奥斯特实验表明电流周围存在磁场，即电流的磁效应。
（3）[3]这根通电导线周围存在磁场，缝衣针不发生偏转，因为导线的位置不好，这时静止的缝衣针极正指向该点的磁场方向，观点B正确。
22．（1）12V；（2）40℃；（3）36J
【解析】
【详解】
解：由电路图可知，半导体电阻R与定值电阻R0串联，电流表测电路中的电流。
（1）当温度环境为20℃时，由图像可知，半导体电阻的阻值
R=50Ω
因串联电路中总电阻等于各分电阻之和，所以，由
可得，电源的电压
（2）当电流表的读数为0.4A时，电路的总电阻
此时半导体电阻的阻值
由图像可知，半导体电阻为20Ω时，环境温度是40℃。
（3）当温度环境为100℃时，由图像可知，半导体电阻的阻值
R′′=10Ω
因串联电路中总电阻等于各分电阻之和，所以此时电路电流
I″==0.6A
通电10s电流通过半导体电阻产生的热量
答：（1）电源电压为12V；
（2）电流表的读数为0.4A时，环境温度为40℃；
（3）当环境温度为100℃时，通电10s电流通过半导体电阻产生的热量是36J。
23． 7.2 4.0 上方
【解析】
【详解】
（1）[1]分析表中的5组数据，可知每一组的光强与电阻的乘积是一定的，都是36Ω cd，所以表格空格处光敏电阻的阻值为
所以表格空格处应填7.2。
（2）[2]由图知，控制电路中R与线圈R0串联，当线圈中的电流等于0.25A时，
控制电路中的总电阻
因为串联电路中总电阻等于各分电阻之和，所以光敏电阻的阻值
R=R总-R0=24Ω-15Ω=9Ω
查表可知，当电阻R=9Ω时，光强
E=4.0cd
（3）[3]由R与光强E的关系可知，当光照减弱时，光敏电阻的阻值增大，控制电路中电流减小，则电磁铁磁性减弱，所以衔铁会在弹簧的作用上弹向上方，与上方的M、N接触，电铃工作报警。
答案第1页，共2页
答案第1页，共2页
一、选择题
1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管，闭合开关，待弹簧测力计示数稳定后，将滑动变阻器滑片缓慢向左移动过程中，下列说法正确的是（ ）
螺线管上端是N极，弹簧测力计示数变大
B．断开开关，弹簧测力计示数为零
C．电流表示数变大
D．电压表示数变化量与电流表示数变化量之比变大
2．下列关于电学知识说法正确的是（ ）
A．金属中的电流方向与自由电子定向移动方向相同
B．导体的电阻由其两端的电压和通过导体的电流共同决定
C．摩擦起电的原理是电子转移
D．绝缘体不易导电，因为绝缘体中的电子都不能移动
3．在一次实验中，小宇连接了如图所示的电路，电磁铁B端有一个小磁针，闭合开关后，下列说法正确的是（ ）
A．电磁铁周围空间的磁感线从B端发出到A端
B．小磁针在如图的位置可以静止
C．只对调电源的正负极，电磁铁的磁场方向不变
D．当滑动变阻器的滑动片P向右端移动，电磁铁磁性减弱
4．下列关于家庭电路及安全用电的说法正确的是（ ）
A．输电线进户后，应先接电能表
B．空气开关跳闸后，应立即合上
C．只要人体接触火线都会发生触电事故
D．家庭电路的开关，接在零线或火线上都可以
5．甲、乙是两个轻质泡沫小球，丙是用毛皮摩擦过的橡胶棒，甲、乙、丙三者之间相互作用时的场景如图所示，由此可判断（ ）
A．小球甲一定带正电 B．小球乙可能带正电
C．小球乙可能不带电 D．小球甲可能不带电
6．在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（ ）
A．梳头时，空气进入头发
B．梳子对头发有吸引作用
C．头发和梳子摩擦后，头发因带异种电荷而相互吸引
D．头发和梳子摩擦后，头发因带同种电荷而相互排斥
7．某导体中的电流与它两端的电压关系如图所示，下列分析正确的是（ ）
A．该导体的电阻随电压的增大而增大
B．该导体的电阻随电流的增大而减小
C．当导体两端的电压为0时，电阻为0
D．当导体两端的电压为0时，电流为0
8．无线充电是一种增加手机续航时间的方式（如图甲）。无线充电的技术原理是：电流流过送电线圈产生磁场，受电线圈靠近该磁场时，由于电磁感应就会产生电流，给智能手机充电（如图乙）。下列设备工作原理与受电线圈相同的是（ ）
A．电磁铁 B．电水壶 C．直流电动机 D．手摇发电机
9．通过直接感知的现象，推测无法直接感知的事实，是常用的科学方法。下列根据现象所做出的推测，符合事实的是（ ）
A．街边的路灯同时亮、灭，可以推测路灯之间是串联的
B．电路中的灯泡不发光，可以推测灯泡两端肯定没有电压
C．通电导体靠近静止的小磁针时，小磁针发生偏转，可以推测通电导体周围存在磁场
D．与头发摩擦过的塑料梳子能够吸引碎纸屑，可以推测梳子和纸屑带异种电荷
10．如图是一种公交车自动爆玻器，它相当于一个电控安全锤。危急时刻，司机只需按下开，内部电磁线圈通电产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的。下列四个实验能反映自动爆破器工作原理是（ ）
B．
C． D．
11．运用科学知识可以解决许多生活实际问题，下列有关做法正确的是（ ）
A．室内起火，及时打开门窗通风
B．发现煤气泄漏时，立即打开排气扇电源开关
C．电器或电线着火时，立即用水扑灭
D．室内浓烟密布时，用湿毛巾掩住口鼻俯身撤离
12．某科技小组设计了一种压力测量仪。在如图所示的各电路中，电源电压不变，R0是定值电阻，R是滑动变阻器，滑片会随金属片受到的压力大小而上下平移，压力表实际上是一个电压表。能够实现压力越大，压力表示数越大的电路是（ ）
A． B．
C． D．
13．小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示。将小灯泡L和电阻R 0接入图乙所示的电路中，电源电压为3V，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列说法不正确的是（ ）
A．电阻R 0的阻值为2 Ω
B．开关S闭合时，小灯泡L的电阻为10 Ω
C．小灯泡L的额定功率为0.625 W
D．开关S断开时，小灯泡L的电阻为0 Ω
14．如下图所示，清清在转轴上绕细线，然后用力拉线使转轴带动线圈转动，在转动过程中小灯泡发光。下列选项中的工作原理与其一致的是（ ）
B．
C． D．
二、填空题
15．如图所示是小科家部分线路连接图。当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的________线相连接；当闭合开关S，灯L在亮的瞬间熄灭，保险丝没断，用测电笔接触插座左孔时氖管发光，则电路出现的问题是________。
16．小欢设计了一种自动售货机中的硬币自动识别器，其原理如图所示。闭合开关S，当不同直径和材质的硬币沿卡槽经过线圈，线圈会产生不同电阻值，利用电流表读数变化的差异来快速识别硬币的面值。请回答：
（1）若一枚硬币经过此卡槽时线圈的电阻为20欧，滑动变阻器接入电路的阻值是10欧，电源电压为9伏。那么电流表的读数是多大？( )
（2）该装置长期使用后，电源电压会降低，此时可适当移动滑动电阻器滑片P使电流表显示正确的示数。应该如何移动P的位置？___________，理由是：___________。
17．如图所示的电路中，要使电阻R1和R2并联，电路中应闭合的开关是_________；要使电阻R1和R2串联，电路中应闭合的开关是_________。
18．如图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。则
（1）为了使电位器达到调光的目的，则它与灯泡的连接方式为_______________；
（2）若将a、b接入电路同一点，c接入另一点时，则顺时针转动旋钮时灯泡亮度将___________。（选填“变大”、“不变”或“变小”）
19．测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后：温度表的0℃应________（选填“在”或“不在”）电压表零刻度处，电路可测量的最高温度为_________℃；若增大电源电压U，电路可测量的最高温度将___________（选填“增大”或“减小”）。
三、探究题
20．小红用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压为6V。改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中。
（1）实验开始时，小红根据甲电路图连接好电路，闭合开关，发现电压表有示数，电流表没有示数，则此次电路的故障可能是___________，小红排除故障后继续实验。
（2）实验过程中，移动滑动变阻器滑片时，眼睛应注视___________（选填符号）。
A．滑动变阻器 B．电压表示数 C．电流表示数
（3）在丙图中，用笔画线代替导线，将电压表正确连入电路。
（4）实验时，它选择的变阻器是___________（选填序号）
A．10欧 0.5A B．20欧 1A C．50欧 2A
（5）乙图中阴影部分的面积表示的科学量是___________。
21．在学习了电和磁的知识后，小杰在家里饶有兴趣地做起了小实验。他找了一枚缝衣针，在“吸铁石”上擦了几下，然后用一根细软的棉线将缝衣针悬挂起来并保持水平，结果发现静止后针尖总是指向南方，这说明缝衣针已经磁化成一枚小磁针。
为验证奥斯特实验，小杰把一根直导线放在静止的缝衣针正上方，并使直导线与缝衣针垂直放置，当用电池给它通电时，结果发现缝衣针并未发生偏转。带着疑问，小杰在物理课上与大家展开讨论，形咸两种不同的观点：
观点A：这根通电导线周围不存在磁场，奥斯特的发现不全面。
观点B：导线的位置不好，这时静止的缝衣针极正指向该点的磁场方向。所以缝衣针不会发生偏转。请你回答问题：
（1）磁化后，这枚缝衣针的针尾是______（选填“”或“”）极。
（2）奥斯特实验表明：通电导线周围存在______。
（3）根据你所学的知识，认为正确的观点是______。
四、简答题
22．半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大。如图甲是某种半导体材料的电阻R随温度变化的关系图像。根据这种半导体材料电阻R的特性，小宇和他的同学设计了一个电路（如图乙），可以测定某一空间的温度，定值电阻R0=10Ω。
（1）当环境温度为20℃时，电流表的读数为0.2A，求电源电压。
（2）电流表的读数为0.4A时，求当时的环境温度。
（3）当环境温度为100℃时，通电10s电流通过半导体电阻产生的热量是多少？
23．小科在观看了宾馆等处的光电烟雾探测器（如图1）后，自己设计了一只“火灾报警器”（如图2）。该报警器由“控制电路”和“工作电路”所组成，其中“控制电路”由光敏电阻R、电磁铁（线圈阻值R0＝15）、电源U=6V、开关等组成；“工作电路”由工作电源电铃、导线等组成。小科的设计思想：当光敏电阻接收到的光照减弱到一定程度时，工作电路接通，电铃报警。已知该光敏电阻的阻值R与光强E之间的一组实验数据如下表所示：（“光强”表示光强弱的程度，符号为E，单位为cd。）
光强E/cd 1.0 2.0 3.0 4.0 5.0 6.0
光敏电阻R/ 36.0 18.0 12.0 9.0 6.0
（1）分析上表数据，根据光敏电阻的阻值R随光强E变化的规律，表格空格处应填写的数值为__________。
（2）闭合开关S，如果当线圈中的电流大于或等于0.25A时，继电器的衔铁被吸合，则光敏电阻需要接收到的光照强度至少为__________cd。
（3）按小科的设计，当室内烟雾增大时，光照减弱，衔铁与__________（填“上方”或“下方”）的M、N接触，电铃工作报警。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【解析】
【详解】
AC.电流由下方流入，由右手螺旋定则可知，螺线管上端为N极，螺线管下端为S极，
将滑动变阻器的滑片缓慢向左移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，可知，电路中的电流变小，即电流表的示数变小，因同名磁极相互排斥，且通过螺线管的电流变小，磁性减弱。所以，电磁铁和条形磁铁相互排斥的斥力减小，弹簧要伸长，即弹簧测力计示数变大，故A正确，C错误。
B.断开开关，则电路中没有电流通过，电磁铁没有磁性，但是挂在弹簧测力计上的条形磁铁具有吸铁性，示数不可能为零，故B错误。
D.由电路图可知，定值电阻R0与滑动变阻器串联，电流表测电路中的电流，电压表测R两端的电压，
将滑动变阻器的滑片缓慢向左移动的过程中，R接入电路中的电阻变大，电压表示数变化量与电流表示数变化量之比是定值电阻的大小，故不变，故D错误。
故选A。
2．C
【解析】
【详解】
A．物理学中规定：正电荷的定向移动方向为电流的方向。金属靠带负电荷的自由电子导电，自由电子带负电，所以金属中的电流方向与自由电子定向移动方向相反，故A错误。
B．导体电阻是导体本身的一种性质，由导体的材料、长度、横截面积和温度决定，与导体两端的电压与流过导体的电流无关，故B错误。
C．摩擦起电的实质是电子从一个物体转移到了另一个物体上，故C正确。
D．绝缘体不容易导电，是因为绝缘体内缺少可以自由移动的电荷，故D错误。
故选C。
3．B
【解析】
【详解】
A.电磁铁的B端与小磁针北极相互吸引，所以电磁铁B端为S极，A端为N极，磁感线从带磁铁N极发出到S极，所以是从A端到B端，故A错误。
B.小磁针在如图的位置可以静止，故B正确。
C.电磁铁的磁场方向和电流方向有关，只对调电源的正负极，则电路中电流方向改变，电磁铁的磁场方向也会改变，故C错误。
D.当滑动变阻器的滑动片P向右端移动，滑动变阻器连入电路中的电阻变小，则电路中电流变大，则电磁铁磁性增强，故D错误。
故选B。
4．A
【解析】
【详解】
A．输电线进户后，应先接电能表，后面再接总开关→保险丝→各种家用电器，故A正确。
B．空气开关跳闸后，应查找原因并排除故障后再合上，故B错误。
C．人体接触火线，且与大地构成通路，此时有电流经过人体才会发生触电事故，故C错误。
D．家庭电路的开关，只能接在火线上，故D错误。
故选A。
5．D
【解析】
【详解】
丙是用毛皮摩擦过的橡胶棒，故丙带负电；
由图知，当丙靠近甲小球时，相互吸引，说明甲可能带正电，也可能不带电；
丙靠近乙时，发现排斥，说明乙一定带负电；
将甲乙靠近时，甲乙吸引，因乙一定是带电的，故甲可能带正电，也可能不带电。
故选D。
6．D
【解析】
【详解】
梳子梳头发，属于摩擦起电现象。被梳子摩擦过的头发会带上同种电荷，同种电荷互相排斥，所以头发越梳越蓬松。
故选D。
7．D
【解析】
【详解】
ABC．电阻是导体本身的一种性质，取决于导体的材料、长度、横截面积等因素，与其两端的电压和电流无关，故选项ABC错误。
D．由欧姆定律可知，当导体两端的电压为0时，电流为0 ，故D正确。
故选D。
【点睛】
8．D
【解析】
【详解】
A．电磁铁的工作原理是电流的磁效应，故A不合题意。
B．电水壶的工作原理是电流的热效应，故B不合题意。
C．直流电动机的工作原理是通电导体在磁场中受力运动，故C不合题意。
D．手摇发电机的工作原理是电磁感应，故D符合题意。
故选D。
9．C
【解析】
【详解】
A．路灯工作时互不影响（一灯灭，其它还能亮），说明路灯是并联的，同时亮、灭，是因为开关在干路上，故A错误。
B．电路中的灯泡不发光，说明通过灯泡没有电流，不能推测灯泡两端肯定没有电压，故B错误。
C．当小磁针受到力的作用时可发生偏转，所以可推测磁体周围有磁场，故C正确。
D．与头发摩擦过的塑料梳子能够吸引碎纸屑，由于带电体有吸引轻小物体的性质，不能推测梳子和纸屑带异种电荷，故D错误。
故选C。
10．A
【解析】
【分析】
由题知，司机只需按下开关，内部电磁线圈通电产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的，所以自动爆玻器的工作原理是通电导线在磁场中受到力的作用。
【详解】
A.该实验中，当给导体中通电时，通电导体在磁场中受力的作用而运动，与自动爆玻器的工作原理相同，故A符合题意。
B.该实验说明闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，是机械能转化为电能，故B不符合题意。
C.该实验说明了电流的磁效应，是电磁铁的工作原理，故C不符合题意。
D.该实验是奥斯特实验，说明通电导体周围存在磁场，是电流的磁效应，故D不符合题意。
故选A。
11．D
【解析】
【分析】
【详解】
A．室内起火，不能打开门窗通风，这样会导致燃烧更加剧烈，故A错误。
B． 发现煤气泄漏时，应该立即打开窗户，如果打开排气扇，那么开关闭合时的火花可能会引起爆炸，故B错误。
C． 电器或电线着火时，不能用水扑灭，由于水是导体，因此可能会引起触电事故，故C错误。
D． 室内浓烟密布时，用湿毛巾掩住口鼻俯身撤离，故D正确。
故选D。
12．A
【解析】
【详解】
A．电路中压力表测R的电压，当金属片受到的压力增大时，R阻值变大，根据串联电路分压规律，电阻越大，则分得电压也越大，故压力表示数变大，故A正确。
B．电路中压力表测电源电压，示数始终不变，故B错误。
C．电路中压力表测R0的电压，当金属片受到的压力增大时，R阻值变大，根据串联电路分压规律，电阻越大，则分得电压也越大，所以R0两端电压变小，故压力表示数变小，故C错误。
D．电路中压力表测电源电压，示数始终不变，故D错误。
故选A。
13．D
【解析】
【分析】
【详解】
AB.由图象知，灯泡正常发光时，即灯泡两端电压为2.5V时小灯泡L的电阻为RL=10Ω，开关闭合时，灯泡与电阻R0串联，
由于此时灯泡正常发光，且串联电路电流处处相等
则电路中的电流为
灯泡正常发光时，电路总电阻为
所以定值电阻R0的阻值
故AB正确。
C.小灯泡的额定功率
P=I2RL=（0.25A）2×10Ω=0.625W
故C正确。
D.开关S断开时，灯泡两端电压为零，由图象可知此时灯泡的电阻为2Ω，故D错误。
故选D。
14．B
【解析】
【分析】
清清在转轴上绕细线，然后用力拉线使转轴带动线圈转动，在转动过程中小灯泡发光，属于发电机的工作原理。
【详解】
A．当电流通过缠绕在铁钉上的线圈时，铁钉能够吸引大头针，即产生磁场，这说明电流周围存在磁场，故A不合题意。
B．闭合开关后，导体在磁场中做切割磁感线运动时，电流表的指针摆动，这就是电磁感应现象，故B符合题意。
C．闭合开关后，通过电流的导体在磁场中受力运动，这是电动机的工作原理，故C不合题意。
D．当电流通过导线时，小磁针的指向发生偏转，说明通电导线周围存在磁场，故D不合题意。
故选B。
15． 火 进户零线断路
【解析】
【分析】
【详解】
[1][2]因为小科用测电笔接触插座的右孔时，氖管发光，因此右孔与进户线中的火线相连；因为闭合开关S，灯L在亮的瞬间熄灭，保险丝没有断（没有发生短路），所以可以说明电路中有断路故障；而用测电笔接触插座左孔时氖管发光，说明左孔通过灯泡与火线相连（如下图所示），则故障原因是进户零线断路了。
16． 0.3A 应向左移动滑片P 电源电压减小，要保持电流不变，电路总电阻要减小，滑动变阻器接入电路的阻值要减小
【解析】
【分析】
【详解】
（1）[1]由图示电路图可知，R1与R2串联，电流表测电路电流，电流表示数
（2）[2][3]由于电流表示数，则该装置长期使用后，电源电压U降低，电流变小；要保持电流表示数不变，则电路中的总电阻应减小；由于R1不变，则电阻R2要减小，滑动变阻器的滑片P应向左移动。
17． S1、S3 S2
【解析】
【详解】
[1]当S1、S3闭合时，电流从正极出发，分别通过两条路到达负极，此时R1和R2并联；
[2]要使电阻R1和R2串联，则电流要先后通过R1和R2，故应该闭合开关S2。
18． 串联 变大
【解析】
【详解】
（1）[1]电位器串联在电路中能改变通过台灯电流的大小，从而改变台灯的亮度。所以图中电位器应与灯泡串联。
（2）[2]若将a、b接入电路同一点，c接入电路的另一点时，导线把滑动变阻器的左半段短路，滑片右边的电阻丝接入电路，顺时针转动旋钮时，接入电路中的电阻变小，则电路中电流变大，灯泡亮度变大。
19． 不在 30 减小
【解析】
【分析】
【详解】
[1]由a图可知，R、Rt串联，电压表测Rt两端电压。
当温度表的示数为0℃时，热敏电阻Rt的阻值不为零，根据串联电路的分压作用知，热敏电阻Rt两端的电压不为零，电压表的示数不为零；
[2]当电压表的示数最大，即Ut=3V时，电路允许测量的温度最高，根据串联电路两端的总电压等于各分电阻两端的电压之和可得
定值电阻R两端的电压
则电路中的电流
热敏电阻的阻值
由图象可知，此电路允许的最高环境温度为30℃；
[3]若增大电源电压U，电压表的量程仍为0-3V，根据串联电路的分压作用知，定值电阻两端的电压增大，电路的电流增大，热敏电阻的阻值Rt的阻值减小，电路可测量的最高温度减小。
20． R断路 B 电压
【解析】
【分析】
【详解】
（1）实验小组的同学们按照图甲所示电路图连接好电路，闭合开关后，移动滑动变阻器的滑片，发现电流表没有示数电压表有明显的示数，则发生故障的原因可能是R断路，导致电压表串联进电路中。
（2）探究电流与电阻的关系，应保持电压表的示数不变，所以实验过程中，移动变阻器滑片时，眼睛应注视电压表的示数。
（3）由图乙知，电阻两端的电压
U=IR=0.2A×10Ω=2V
应将电压表与电阻并联，选择0～3V的量程，如图所示：
（4）由图知，图中阴影部分的面积应为电流与电阻的乘积
U=IR
所以阴影部分的面积表示电压。
21． N 磁场 观点B
【解析】
【分析】
【详解】
（1）[1]缝衣针被悬挂起之后针尖总是指向南方，所以针尖是南极，即S极，针尾是N极。
（2）[2]奥斯特实验表明电流周围存在磁场，即电流的磁效应。
（3）[3]这根通电导线周围存在磁场，缝衣针不发生偏转，因为导线的位置不好，这时静止的缝衣针极正指向该点的磁场方向，观点B正确。
22．（1）12V；（2）40℃；（3）36J
【解析】
【详解】
解：由电路图可知，半导体电阻R与定值电阻R0串联，电流表测电路中的电流。
（1）当温度环境为20℃时，由图像可知，半导体电阻的阻值
R=50Ω
因串联电路中总电阻等于各分电阻之和，所以，由
可得，电源的电压
（2）当电流表的读数为0.4A时，电路的总电阻
此时半导体电阻的阻值
由图像可知，半导体电阻为20Ω时，环境温度是40℃。
（3）当温度环境为100℃时，由图像可知，半导体电阻的阻值
R′′=10Ω
因串联电路中总电阻等于各分电阻之和，所以此时电路电流
I″==0.6A
通电10s电流通过半导体电阻产生的热量
答：（1）电源电压为12V；
（2）电流表的读数为0.4A时，环境温度为40℃；
（3）当环境温度为100℃时，通电10s电流通过半导体电阻产生的热量是36J。
23． 7.2 4.0 上方
【解析】
【详解】
（1）[1]分析表中的5组数据，可知每一组的光强与电阻的乘积是一定的，都是36Ω cd，所以表格空格处光敏电阻的阻值为
所以表格空格处应填7.2。
（2）[2]由图知，控制电路中R与线圈R0串联，当线圈中的电流等于0.25A时，
控制电路中的总电阻
因为串联电路中总电阻等于各分电阻之和，所以光敏电阻的阻值
R=R总-R0=24Ω-15Ω=9Ω
查表可知，当电阻R=9Ω时，光强
E=4.0cd
（3）[3]由R与光强E的关系可知，当光照减弱时，光敏电阻的阻值增大，控制电路中电流减小，则电磁铁磁性减弱，所以衔铁会在弹簧的作用上弹向上方，与上方的M、N接触，电铃工作报警。
答案第1页，共2页
答案第1页，共2页
