第十九章 《生活用电》单元测试2021-2022学年人教版九年级物理全一册（word版含答案）

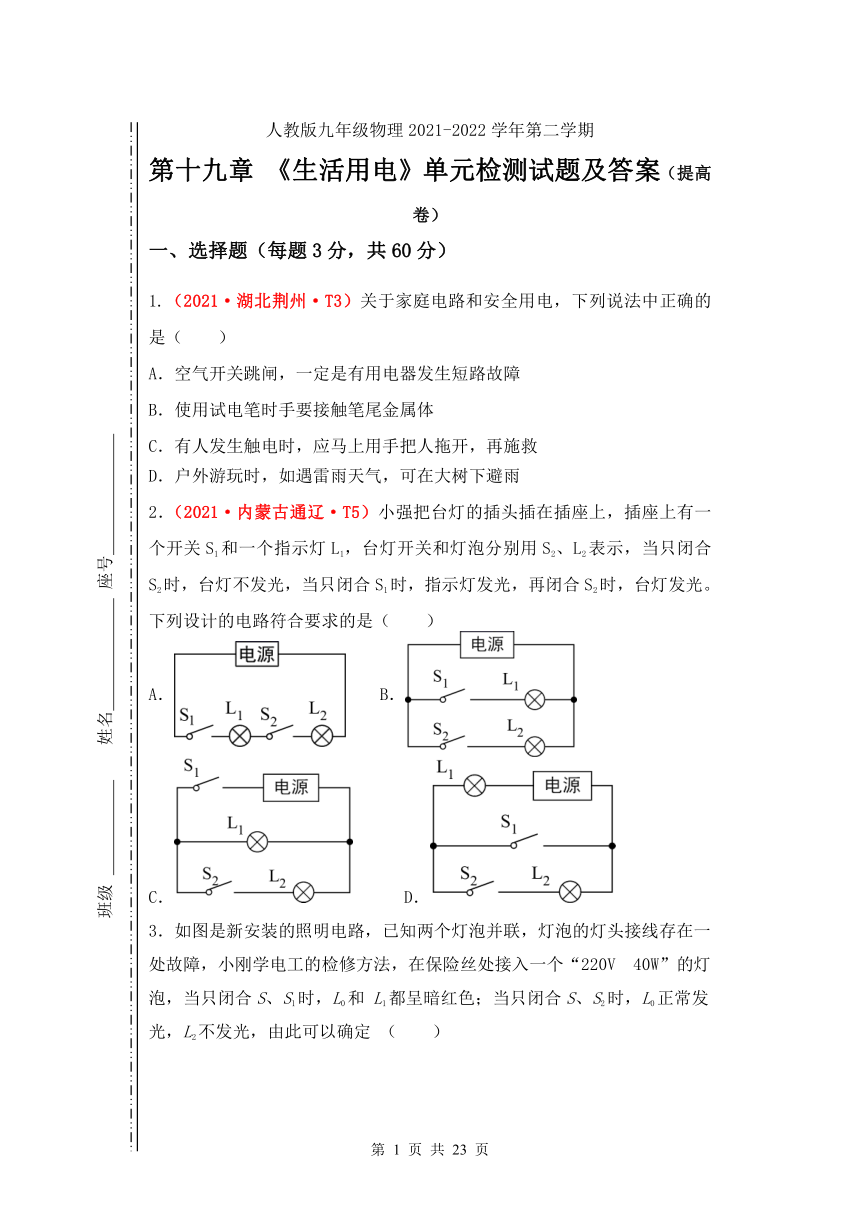

人教版九年级物理2021-2022学年第二学期
第十九章 《生活用电》单元检测试题及答案（提高卷）
(
班级
姓名
座号
)一、选择题（每题3分，共60分）
1.（2021·湖北荆州·T3）关于家庭电路和安全用电，下列说法中正确的是（　　）
A．空气开关跳闸，一定是有用电器发生短路故障
B．使用试电笔时手要接触笔尾金属体
C．有人发生触电时，应马上用手把人拖开，再施救
D．户外游玩时，如遇雷雨天气，可在大树下避雨
2．（2021·内蒙古通辽·T5）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。下列设计的电路符合要求的是（　　）
A． B．
C． D．

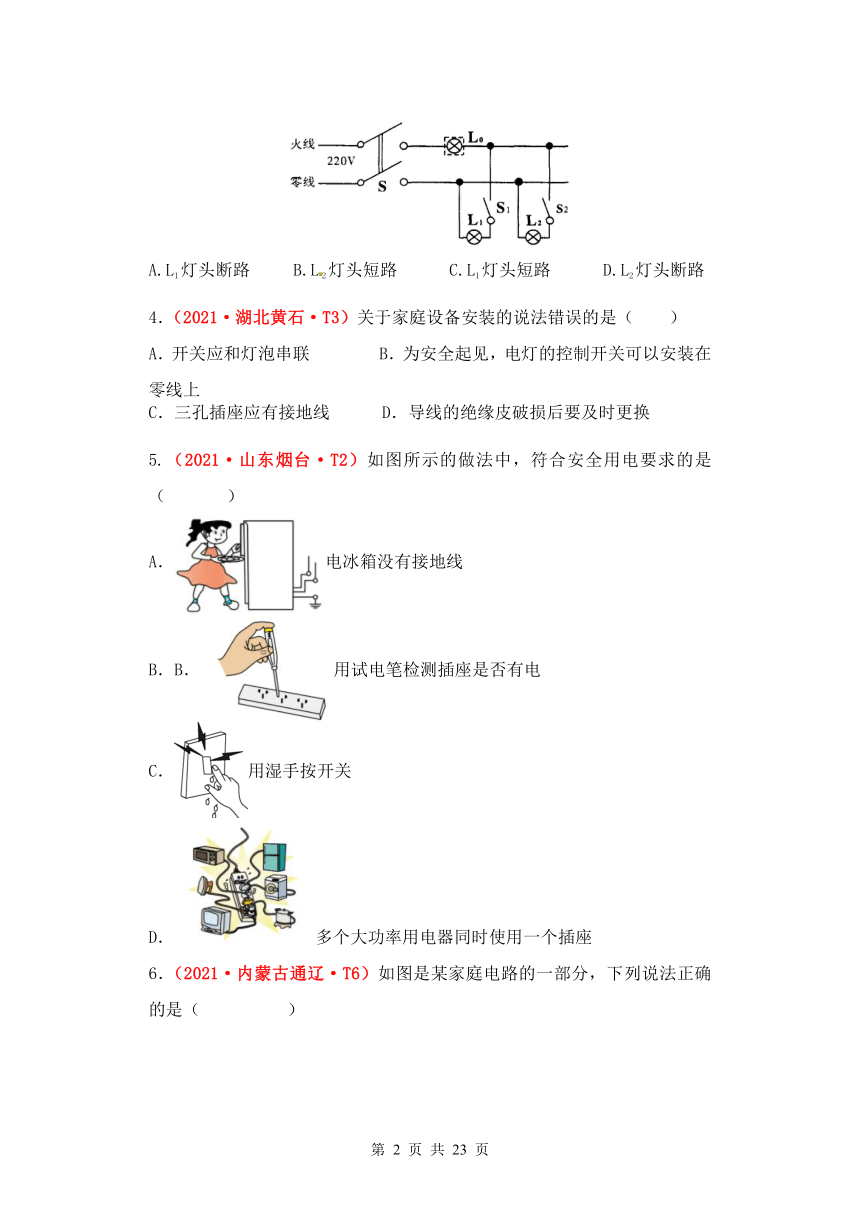

3．如图是新安装的照明电路，已知两个灯泡并联，灯泡的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡，当只闭合S、S1时，L0和 L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定 （ ）
L1灯头断路 B.L2灯头短路 C.L1灯头短路 D.L2灯头断路
4．（2021·湖北黄石·T3）关于家庭设备安装的说法错误的是（ ）
A．开关应和灯泡串联 B．为安全起见，电灯的控制开关可以安装在零线上
C．三孔插座应有接地线 D．导线的绝缘皮破损后要及时更换
5.（2021·山东烟台·T2）如图所示的做法中，符合安全用电要求的是（ ）
电冰箱没有接地线
B．用试电笔检测插座是否有电
C．用湿手按开关
D．多个大功率用电器同时使用一个插座
6．（2021·内蒙古通辽·T6）如图是某家庭电路的一部分，下列说法正确的是（ 　　 ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
7．（2021·贵州黔东南州·T3）如图所示的四种情况中，符合安全用电原则的是（　　）
A．电动机外壳没有接地 B．使用绝缘层破损的电线
C．人靠近高压带电体 D．使用试电笔时，手要接触笔尾金属体
8．（2021·广西贺州·T7）如图所示，以下为安全用电知识常见的例子，其中说法不正确的是（　　）
A．使用测电笔时， 要用指尖抵住上端的金属帽
B．不靠近高压带电体
C．绝缘皮破损的插头也可以使用
D．洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的

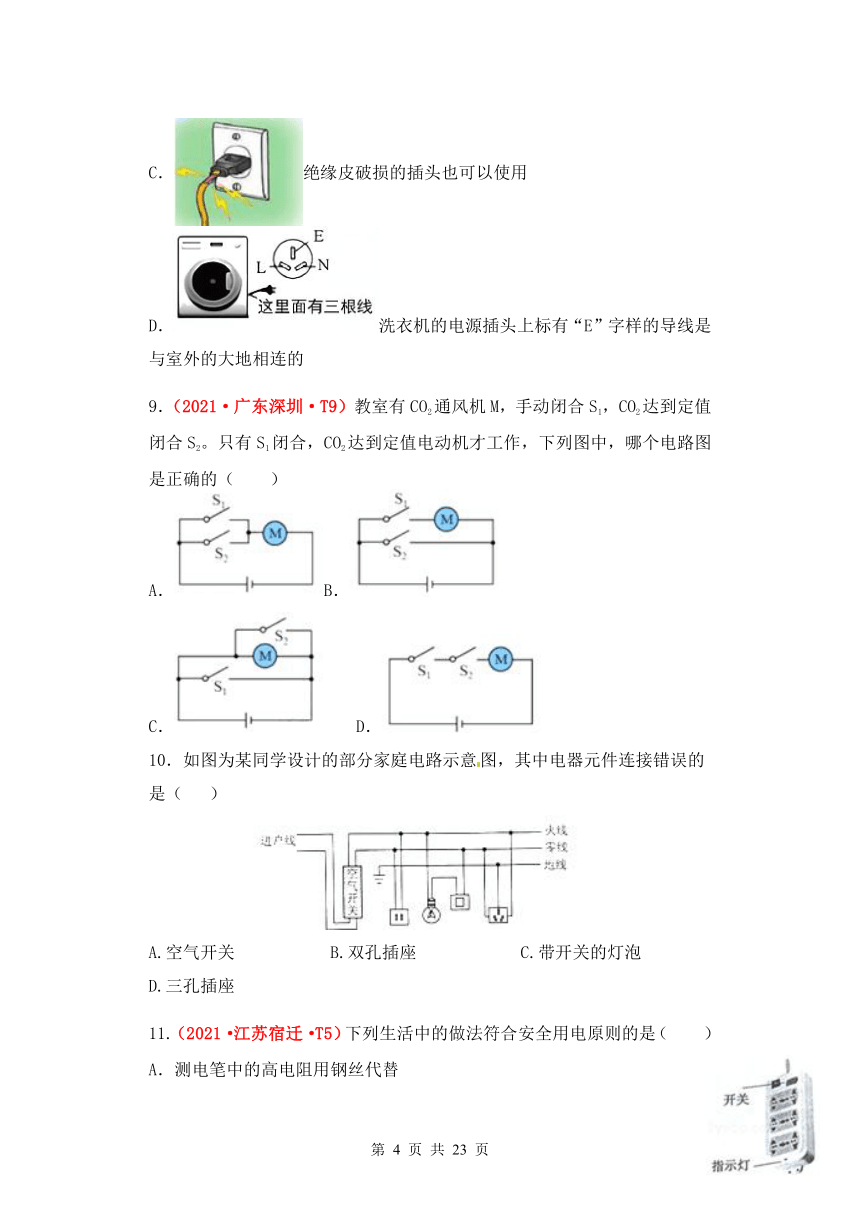

9．（2021·广东深圳·T9）教室有CO2通风机M，手动闭合S1，CO2达到定值闭合S2。只有S1闭合，CO2达到定值电动机才工作，下列图中，哪个电路图是正确的（　　）
A．B．
C． D．
10．如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（ ）
A.空气开关 B.双孔插座 C.带开关的灯泡 D.三孔插座
11.（2021·江苏宿迁·T5）下列生活中的做法符合安全用电原则的是（　　）
A．测电笔中的高电阻用钢丝代替
B．发现有人触电时，立即用手将其拉开
C．更换灯泡时，先断开电源开关
D．用电器电线的绝缘皮破损了，仍继续使用

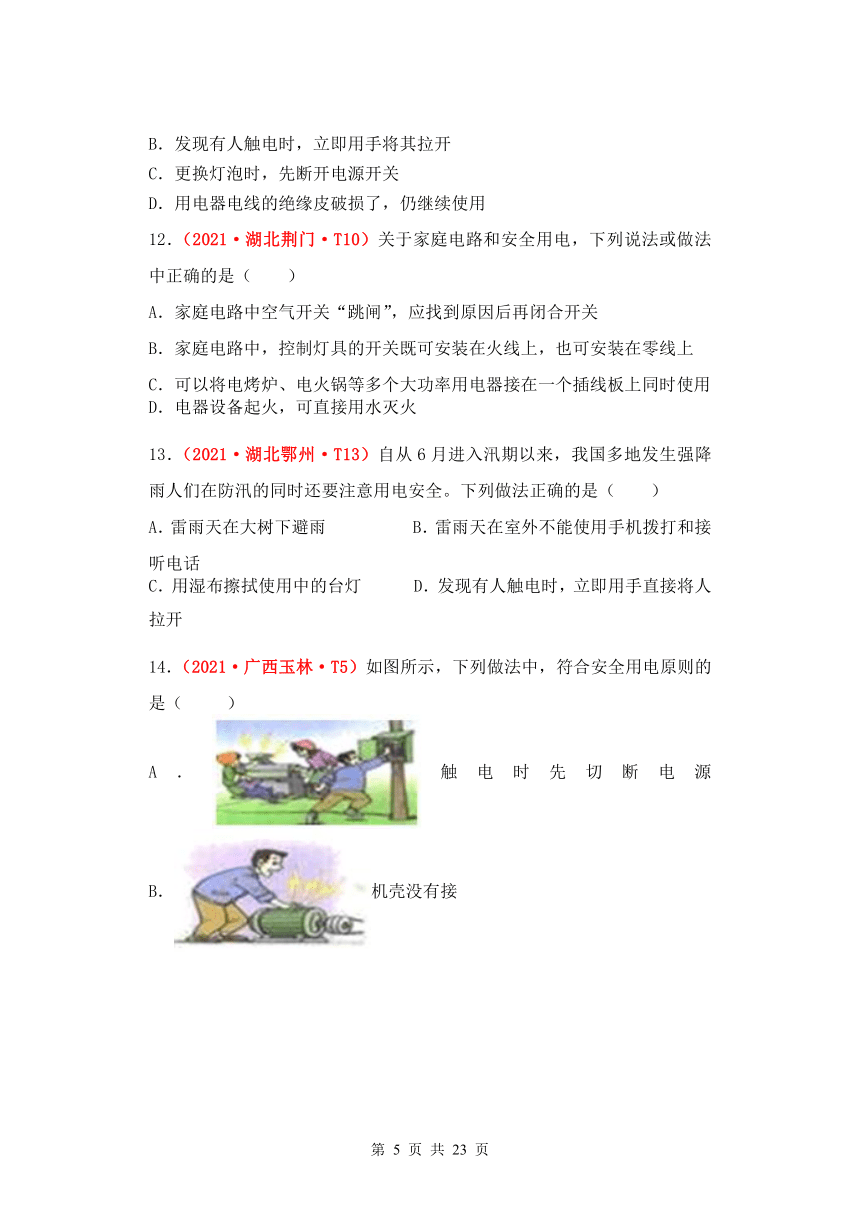

12．（2021·湖北荆门·T10）关于家庭电路和安全用电，下列说法或做法中正确的是（　　）
A．家庭电路中空气开关“跳闸”，应找到原因后再闭合开关
B．家庭电路中，控制灯具的开关既可安装在火线上，也可安装在零线上
C．可以将电烤炉、电火锅等多个大功率用电器接在一个插线板上同时使用
D．电器设备起火，可直接用水灭火
13．（2021·湖北鄂州·T13）自从6月进入汛期以来，我国多地发生强降雨人们在防汛的同时还要注意用电安全。下列做法正确的是（　　）
A．雷雨天在大树下避雨 B．雷雨天在室外不能使用手机拨打和接听电话
C．用湿布擦拭使用中的台灯 D．发现有人触电时，立即用手直接将人拉开
14．（2021·广西玉林·T5）如图所示，下列做法中，符合安全用电原则的是（　 　）
A．触电时先切断电源B．机壳没有接
C．绝缘皮破损D．雷雨天在树下避雨
15．（2021·广东广州·T9）用带指示灯的开关控制阳台的电灯；闭合开关，两灯都亮；断开开关，两灯都灭。使用过程中发现：指示灯因断路不亮，电灯照常发亮。下列连接方式符合上述现象的是（　　）
A． B．
C． D．
16．（2021·湖南湘潭·T16）如图是小李家电火锅的简化电路图，由图可知（　　）
A．R1和R2是串联的 B．开关S1控制整个电路
C．只闭合开关S，是高温档 D．开关S和S1都闭合，是高温档
17．如图是新安装的照明电路，已知两个灯泡的灯头接线存在一处故障。小明在保险丝处接入一个“220V、40W”的灯泡。当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光。则（ ）
A．L1灯头断路 B．L1灯头短路
C．L2灯头短路 D．L2灯头断路
18.（2021·辽宁阜新·T5）在家庭电路中，以下情况会引起保险丝熔断的是（　　）
A．用测电笔接触火线 B．将用电器的金属外壳接地
C．用导线代替开关 D．电路中用电器总功率过大
19.在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是（ ）
A． B． C． D．
20.（2021·辽宁大连·T8）下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（　　）
A． B．
C． D．
二、填空题（每空1分，共20分）
21.（2021·湖南娄底·T16）家庭电路中为了用电安全，洗衣机应选用_______孔的插座，当家中同时使用的用电器的总功率过大时，家庭电路中的_______（填漏电保护器或空气开关）会自动断开，切断电路，起到保护电路的作用。
22.（2021·广西桂林·T14）家庭电路中，电视机和电冰箱______联，用测电笔辨别火线与零线时，能使测电笔发光的是______线。
23.（2021·贵州黔东南州·T9）我国家庭电路电压是______V，家庭电路中电视机和电灯的连接方式是______（选填“串联”或“并联”）的，控制电灯的开关应接在______（选填“零”或“火”）线上。
24.（2021·湖北恩施·T13）家庭中如果同时使用几个大功率用电器，很容易造成导线中______过大而发生火灾、也有人因忘记切断火炉电源而发生火灾，所以我们要树立节约用电、______的意识。
25．（2021·四川凉山州·T18）当人体成为______电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生______事故。
26．（2021·福建·T21）如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是______；试电笔发亮时，火线、试电笔、人体与大地构成______联电路。
27．（2021·江西·T6）如图所示的三孔座应______联接入家庭电路中，且最上面的孔应与______相连。
28.（2021·浙江杭州·T8）电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是 ______V；对于人体，一般情况下不高于 ______V的电压才是安全的。安全用电原则是不接触 ______，不靠近 ______。
三、作图题（每小题4分，共8分）
29．（2021·江苏泰州·T28）根据要求完成下列作图。
（3）如图丙所示，请用笔画线代替导线，正确连接家庭电路。（_____）
30．（2021·四川攀枝花·T27）请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。
四、计算题（每小题6分，共12分）
31.（2021·江苏扬州·T20）阅读短文，回答问题。
白鹤滩水电站位于云南省巧家县和四川省宁南县交界处的会沙江干流之上，总装机容量1600万千瓦，居全球第二、预计今年7月1日前首批机组发电，2022年7月实现全部机组发电，建成后，白鹤滩水电站年均发电量可达6×1010千瓦时，在同等满足电力系统用电需求的情况下水电站母年可节约标准煤约2×107吨，减少排放二氧化碳约5160万吨，对我国达峰、碳中和目标实现，对促进西部开发，实现“西电东还”都具有深远的意义。
(1)水电站中的发电机组是___________能转化为___________能的装置，它是利用___________原理工作的；
(2)拦河大坝形状为上窄下宽的原因是___________。汛期相较于枯水期，大坝底部所受液体压强会___________；
(3)火力发电站使用热值为2.9×107J/kg的标准煤，估算其发电效率为___________；
(4)若水电站输电的功率为6.6×103kW，采用1100kV特高压输电，则输电电流为___________A；
(5)大坝修建成拱形，且向上游凸出，这样设计的目的是___________。
32．（2021·陕西·T22）某型号煎烤机有上下两个加热盘，由两个开关控制其工作状态。R1为下盘电热丝，R2为上盘电热丝，两电热丝阻值相等，煎烤机的最大额定功率为2200W。如图为煎烤机的内部简化电路图（不考虑温度对电热丝阻值的影响）。
（1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线；
（2）煎烤机正常工作时电路中的最大电流是多少？以最大额定功率工作时，1min消耗多少电能？
（3）电热丝R1的阻值是多大？
人教版九年级物理2021-2022学年第二学期
第十九章 《生活用电》单元检测试题参考答案（提高卷）
(
班级
姓名
座号
)一、选择题（每题3分，共60分）
1.（2021·湖北荆州·T3）关于家庭电路和安全用电，下列说法中正确的是（　B　）
A．空气开关跳闸，一定是有用电器发生短路故障
B．使用试电笔时手要接触笔尾金属体
C．有人发生触电时，应马上用手把人拖开，再施救
D．户外游玩时，如遇雷雨天气，可在大树下避雨
2．（2021·内蒙古通辽·T5）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。下列设计的电路符合要求的是（　D　）
A． B．
C． D．
3．如图是新安装的照明电路，已知两个灯泡并联，灯泡的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡，当只闭合S、S1时，L0和 L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定 （ B ）
L1灯头断路 B.L2灯头短路 C.L1灯头短路 D.L2灯头断路
4．（2021·湖北黄石·T3）关于家庭设备安装的说法错误的是（ B ）
A．开关应和灯泡串联 B．为安全起见，电灯的控制开关可以安装在零线上
C．三孔插座应有接地线 D．导线的绝缘皮破损后要及时更换
5.（2021·山东烟台·T2）如图所示的做法中，符合安全用电要求的是（ 　B　 ）
电冰箱没有接地线
B．用试电笔检测插座是否有电
C．用湿手按开关
D．多个大功率用电器同时使用一个插座
6．（2021·内蒙古通辽·T6）如图是某家庭电路的一部分，下列说法正确的是（ 　B　 ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
7．（2021·贵州黔东南州·T3）如图所示的四种情况中，符合安全用电原则的是（　D　）
A．电动机外壳没有接地 B．使用绝缘层破损的电线
C．人靠近高压带电体 D．使用试电笔时，手要接触笔尾金属体
8．（2021·广西贺州·T7）如图所示，以下为安全用电知识常见的例子，其中说法不正确的是（　C　）
A．使用测电笔时， 要用指尖抵住上端的金属帽
B．不靠近高压带电体
C．绝缘皮破损的插头也可以使用
D．洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的
9．（2021·广东深圳·T9）教室有CO2通风机M，手动闭合S1，CO2达到定值闭合S2。只有S1闭合，CO2达到定值电动机才工作，下列图中，哪个电路图是正确的（　D　）
A．B．
C． D．
10．如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（ C ）
A.空气开关 B.双孔插座 C.带开关的灯泡 D.三孔插座
11.（2021·江苏宿迁·T5）下列生活中的做法符合安全用电原则的是（　C　）
A．测电笔中的高电阻用钢丝代替
B．发现有人触电时，立即用手将其拉开
C．更换灯泡时，先断开电源开关
D．用电器电线的绝缘皮破损了，仍继续使用
12．（2021·湖北荆门·T10）关于家庭电路和安全用电，下列说法或做法中正确的是（　A　）
A．家庭电路中空气开关“跳闸”，应找到原因后再闭合开关
B．家庭电路中，控制灯具的开关既可安装在火线上，也可安装在零线上
C．可以将电烤炉、电火锅等多个大功率用电器接在一个插线板上同时使用
D．电器设备起火，可直接用水灭火
13．（2021·湖北鄂州·T13）自从6月进入汛期以来，我国多地发生强降雨人们在防汛的同时还要注意用电安全。下列做法正确的是（　B　）
A．雷雨天在大树下避雨 B．雷雨天在室外不能使用手机拨打和接听电话
C．用湿布擦拭使用中的台灯 D．发现有人触电时，立即用手直接将人拉开
14．（2021·广西玉林·T5）如图所示，下列做法中，符合安全用电原则的是（　A　）
A．触电时先切断电源B．机壳没有接
C．绝缘皮破损D．雷雨天在树下避雨
15．（2021·广东广州·T9）用带指示灯的开关控制阳台的电灯；闭合开关，两灯都亮；断开开关，两灯都灭。使用过程中发现：指示灯因断路不亮，电灯照常发亮。下列连接方式符合上述现象的是（　C　）
A． B．
C． D．
16．（2021·湖南湘潭·T16）如图是小李家电火锅的简化电路图，由图可知（　D　）
A．R1和R2是串联的 B．开关S1控制整个电路
C．只闭合开关S，是高温档 D．开关S和S1都闭合，是高温档
17．如图是新安装的照明电路，已知两个灯泡的灯头接线存在一处故障。小明在保险丝处接入一个“220V、40W”的灯泡。当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光。则（ C ）
A．L1灯头断路 B．L1灯头短路
C．L2灯头短路 D．L2灯头断路
18.（2021·辽宁阜新·T5）在家庭电路中，以下情况会引起保险丝熔断的是（　D　）
A．用测电笔接触火线 B．将用电器的金属外壳接地
C．用导线代替开关 D．电路中用电器总功率过大
19.在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是（ D ）
A． B． C． D．
20.（2021·辽宁大连·T8）下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（　B　）
A． B．
C． D．
二、填空题（每空1分，共20分）
21.（2021·湖南娄底·T16）家庭电路中为了用电安全，洗衣机应选用_______孔的插座，当家中同时使用的用电器的总功率过大时，家庭电路中的_______（填漏电保护器或空气开关）会自动断开，切断电路，起到保护电路的作用。
【答案】三 空气开关
22.（2021·广西桂林·T14）家庭电路中，电视机和电冰箱______联，用测电笔辨别火线与零线时，能使测电笔发光的是______线。
【答案】并 火
23.（2021·贵州黔东南州·T9）我国家庭电路电压是______V，家庭电路中电视机和电灯的连接方式是______（选填“串联”或“并联”）的，控制电灯的开关应接在______（选填“零”或“火”）线上。
【答案】220 并联 火
24.（2021·湖北恩施·T13）家庭中如果同时使用几个大功率用电器，很容易造成导线中______过大而发生火灾、也有人因忘记切断火炉电源而发生火灾，所以我们要树立节约用电、______的意识。
【答案】电流 安全用电
25．（2021·四川凉山州·T18）当人体成为______电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生______事故。
【答案】闭合 触电
26．（2021·福建·T21）如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是______；试电笔发亮时，火线、试电笔、人体与大地构成______联电路。
【答案】cd段断路 串
27．（2021·江西·T6）如图所示的三孔座应______联接入家庭电路中，且最上面的孔应与______相连。
【答案】并 大地
28.（2021·浙江杭州·T8）电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是 ______V；对于人体，一般情况下不高于 ______V的电压才是安全的。安全用电原则是不接触 ______，不靠近 ______。
【答案】220 336 低压带电体 高压带电体
三、作图题（每小题4分，共8分）
29．（2021·江苏泰州·T28）根据要求完成下列作图。
（3）如图丙所示，请用笔画线代替导线，正确连接家庭电路。（_____）
【答案】
30．（2021·四川攀枝花·T27）请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。
【答案】
四、计算题（每小题6分，共12分）
31.（2021·江苏扬州·T20）阅读短文，回答问题。
白鹤滩水电站位于云南省巧家县和四川省宁南县交界处的会沙江干流之上，总装机容量1600万千瓦，居全球第二、预计今年7月1日前首批机组发电，2022年7月实现全部机组发电，建成后，白鹤滩水电站年均发电量可达6×1010千瓦时，在同等满足电力系统用电需求的情况下水电站母年可节约标准煤约2×107吨，减少排放二氧化碳约5160万吨，对我国达峰、碳中和目标实现，对促进西部开发，实现“西电东还”都具有深远的意义。
(1)水电站中的发电机组是___________能转化为___________能的装置，它是利用___________原理工作的；
(2)拦河大坝形状为上窄下宽的原因是___________。汛期相较于枯水期，大坝底部所受液体压强会___________；
(3)火力发电站使用热值为2.9×107J/kg的标准煤，估算其发电效率为___________；
(4)若水电站输电的功率为6.6×103kW，采用1100kV特高压输电，则输电电流为___________A；
(5)大坝修建成拱形，且向上游凸出，这样设计的目的是___________。
【答案】重力势 电 杠杆 水的压强随水的深度增加而增加 变大 37% 6 增强大坝的承受力
32．（2021·陕西·T22）某型号煎烤机有上下两个加热盘，由两个开关控制其工作状态。R1为下盘电热丝，R2为上盘电热丝，两电热丝阻值相等，煎烤机的最大额定功率为2200W。如图为煎烤机的内部简化电路图（不考虑温度对电热丝阻值的影响）。
（1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线；
（2）煎烤机正常工作时电路中的最大电流是多少？以最大额定功率工作时，1min消耗多少电能？
（3）电热丝R1的阻值是多大？
【答案】（1）；（2）10 A，1.32×105J；（3）44 Ω
(
