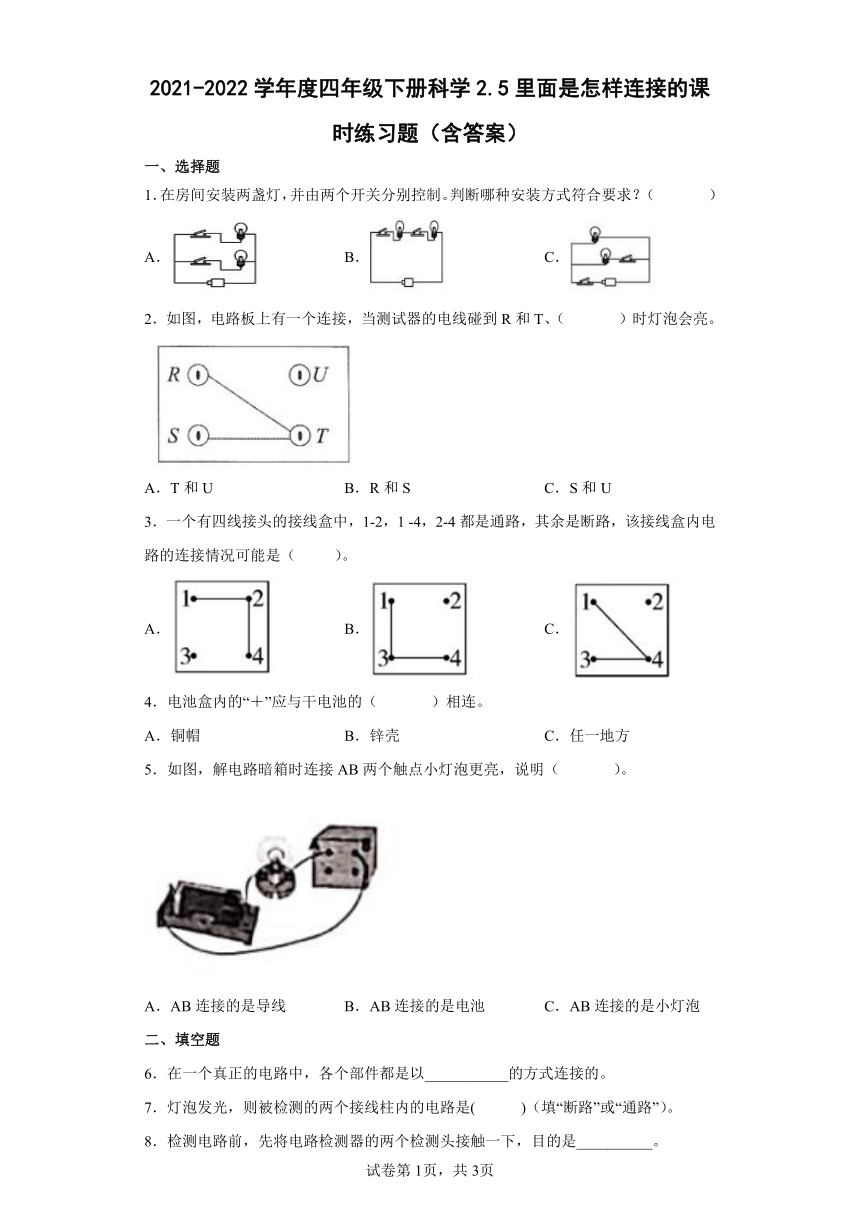

2021-2022学年度四年级下册科学2.5里面是怎样连接的课时练习题（含答案）
一、选择题
1．在房间安装两盏灯，并由两个开关分别控制。判断哪种安装方式符合要求？（ ）
A． B． C．
2．如图，电路板上有一个连接，当测试器的电线碰到R和T、（ ）时灯泡会亮。
A．T和U B．R和S C．S和U
3．一个有四线接头的接线盒中，1-2，1 -4，2-4都是通路，其余是断路，该接线盒内电路的连接情况可能是（ ）。
A． B． C．
4．电池盒内的“＋”应与干电池的（ ）相连。
A．铜帽 B．锌壳 C．任一地方
5．如图，解电路暗箱时连接AB两个触点小灯泡更亮，说明（ ）。
A．AB连接的是导线 B．AB连接的是电池 C．AB连接的是小灯泡
二、填空题
6．在一个真正的电路中，各个部件都是以___________的方式连接的。
7．灯泡发光，则被检测的两个接线柱内的电路是( )（填“断路”或“通路”）。
8．检测电路前，先将电路检测器的两个检测头接触一下，目的是__________。

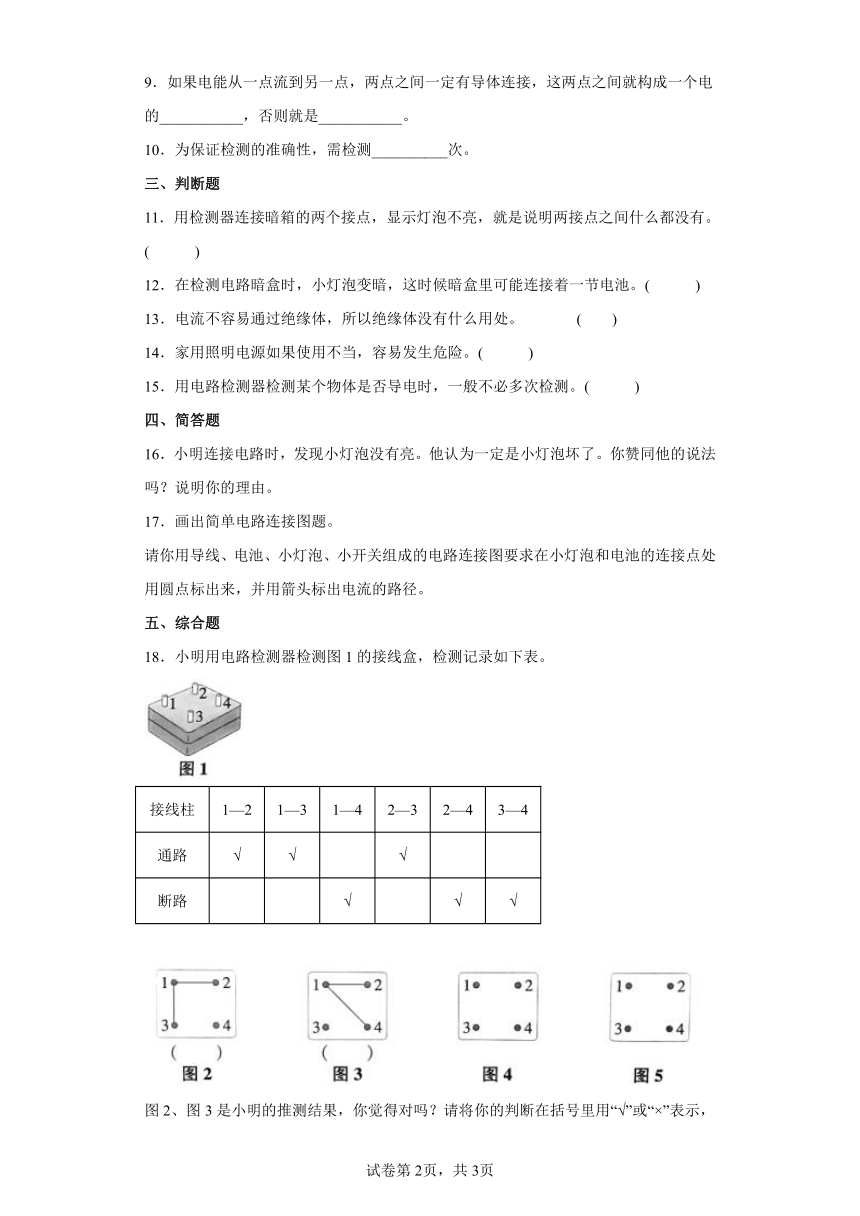

9．如果电能从一点流到另一点，两点之间一定有导体连接，这两点之间就构成一个电的___________，否则就是___________。
10．为保证检测的准确性，需检测__________次。
三、判断题
11．用检测器连接暗箱的两个接点，显示灯泡不亮，就是说明两接点之间什么都没有。 ( )
12．在检测电路暗盒时，小灯泡变暗，这时候暗盒里可能连接着一节电池。( )
13．电流不容易通过绝缘体，所以绝缘体没有什么用处。 ( )
14．家用照明电源如果使用不当，容易发生危险。( )
15．用电路检测器检测某个物体是否导电时，一般不必多次检测。( )
四、简答题
16．小明连接电路时，发现小灯泡没有亮。他认为一定是小灯泡坏了。你赞同他的说法吗？说明你的理由。
17．画出简单电路连接图题。
请你用导线、电池、小灯泡、小开关组成的电路连接图要求在小灯泡和电池的连接点处用圆点标出来，并用箭头标出电流的路径。
五、综合题
18．小明用电路检测器检测图1的接线盒，检测记录如下表。
接线柱 1—2 1—3 1—4 2—3 2—4 3—4
通路 √ √ √
断路 √ √ √
图2、图3是小明的推测结果，你觉得对吗？请将你的判断在括号里用“√”或“×”表示，并在图4、图5中画出其他合理推测。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
2．B
3．A
4．A
5．B
6．不同
7．通路
8．检查电路检测器是否正常
9． 通路 断路
10．2
11．×
12．×
13．×
14．√
15．×
16．电池没电了，小灯泡坏了，开关接触不良，导线断了等都会导致小灯泡不亮，对应的解决方法是更换新电池、更换新灯泡、更换开关、更换导线。
17．
18．图2（√），图3（×） 图4、图5在下面三种连接情况中任选两种即可。
答案第1页，共2页
答案第1页，共2页
