八光的折射

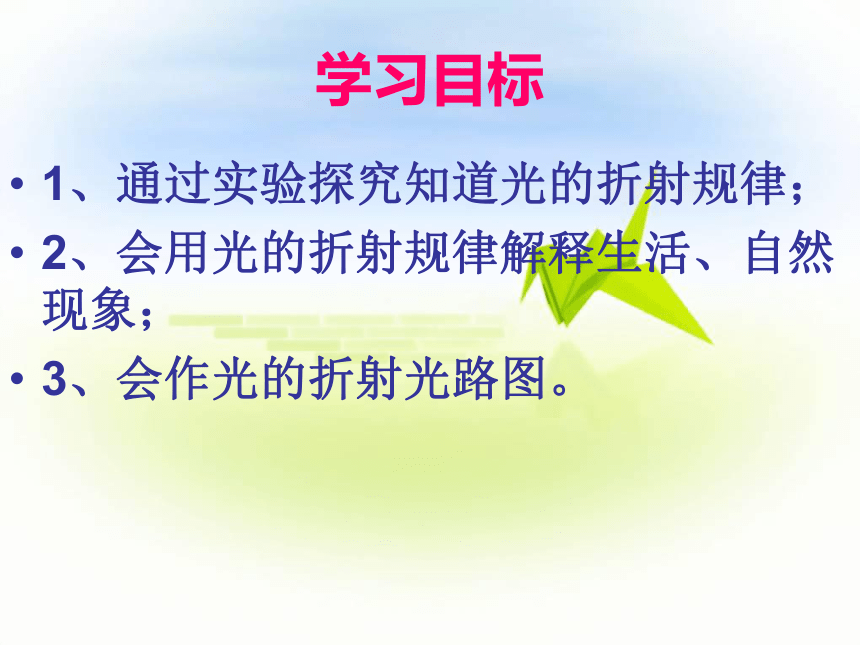

课件53张PPT。海市蜃楼光的折射学习目标1、通过实验探究知道光的折射规律；
2、会用光的折射规律解释生活、自然现象；

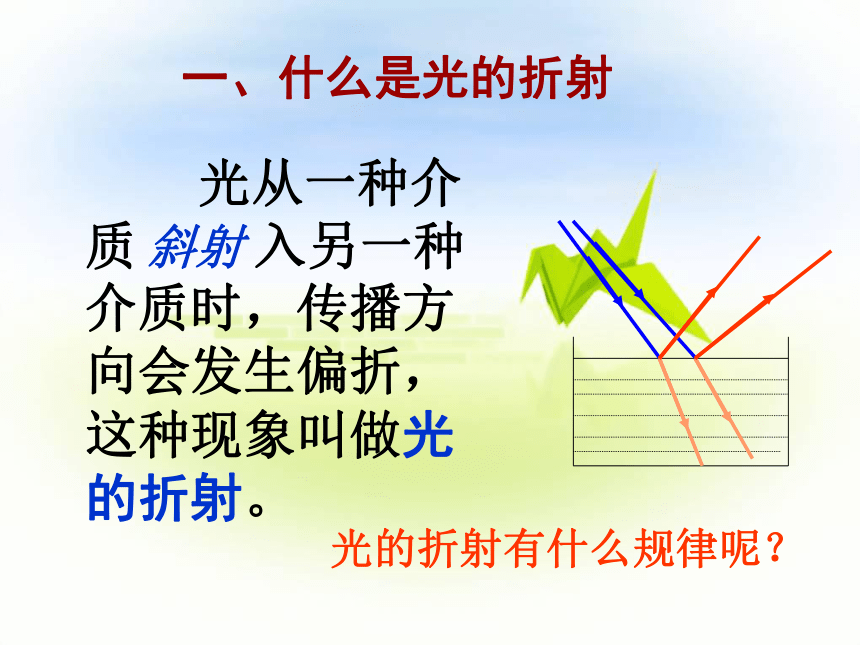

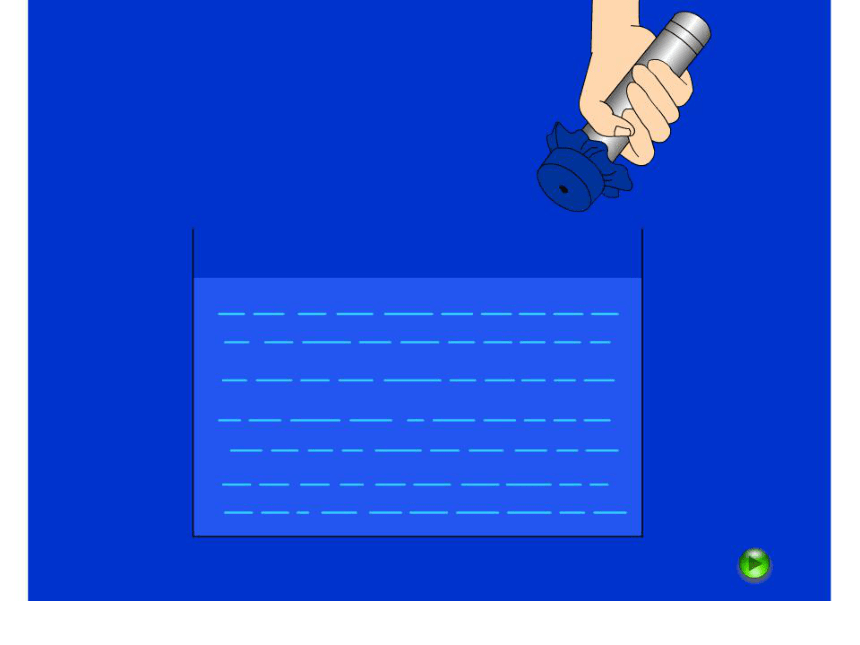

3、会作光的折射光路图。一、什么是光的折射 光从一种介质 入另一种介质时，传播方向会发生偏折，这种现象叫做光的折射。

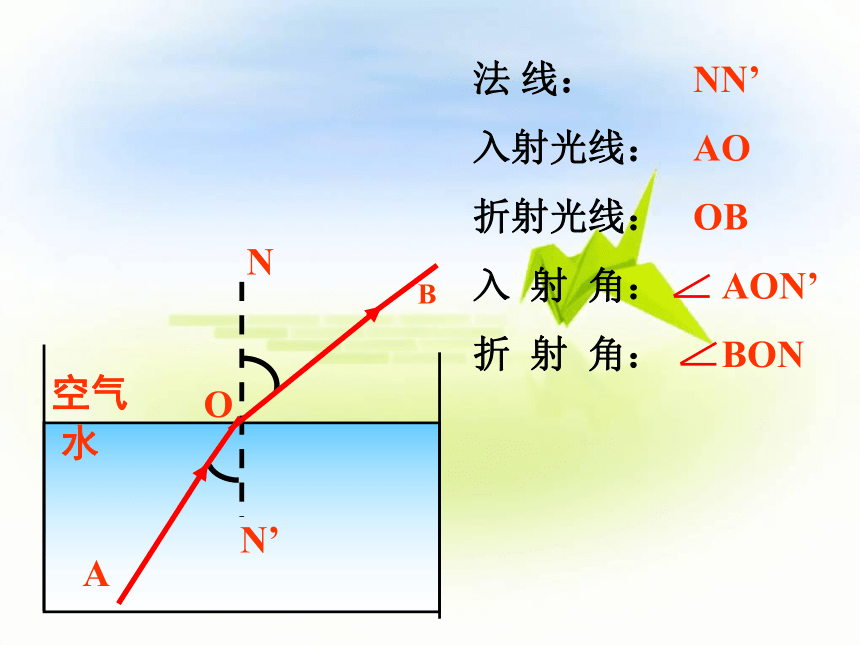

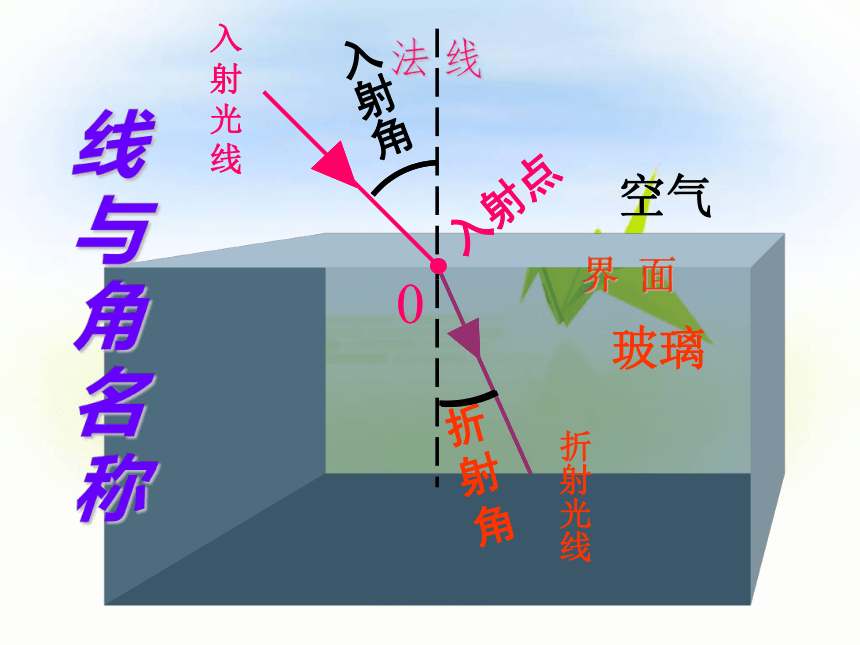

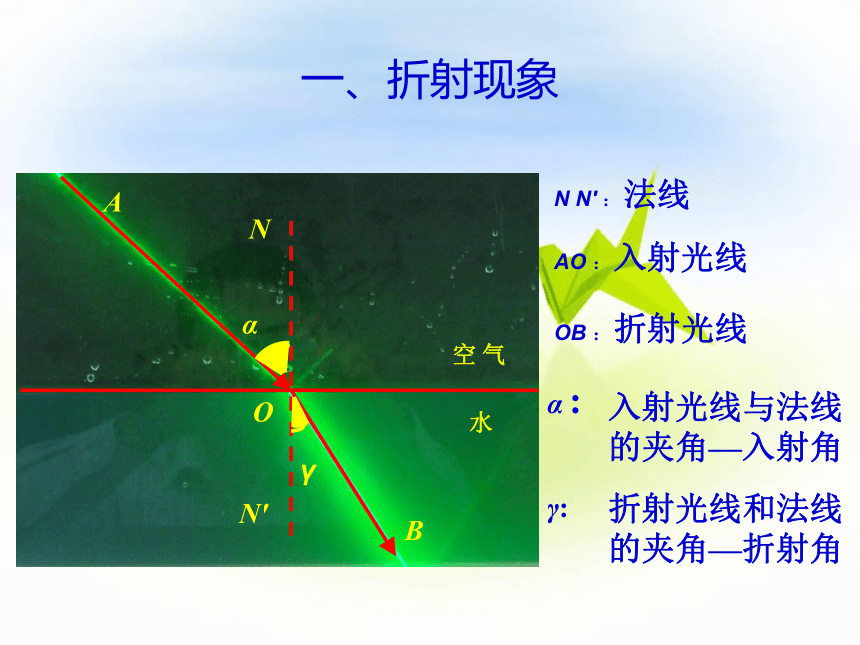

斜射光的折射有什么规律呢？入射光线线与角名称折射光线入射角折射角法 线入射点0界 面玻璃空气一、折射现象AO空 气水BNN'α :入射光线与法线的夹角—入射角γ:折射光线和法线的夹角—折射角N N' ：法线AO ：入射光线OB ：折射光线空气NN’OAB水法 线： NN’
入射光线： AO
折射光线： OB
入 射 角： AON’

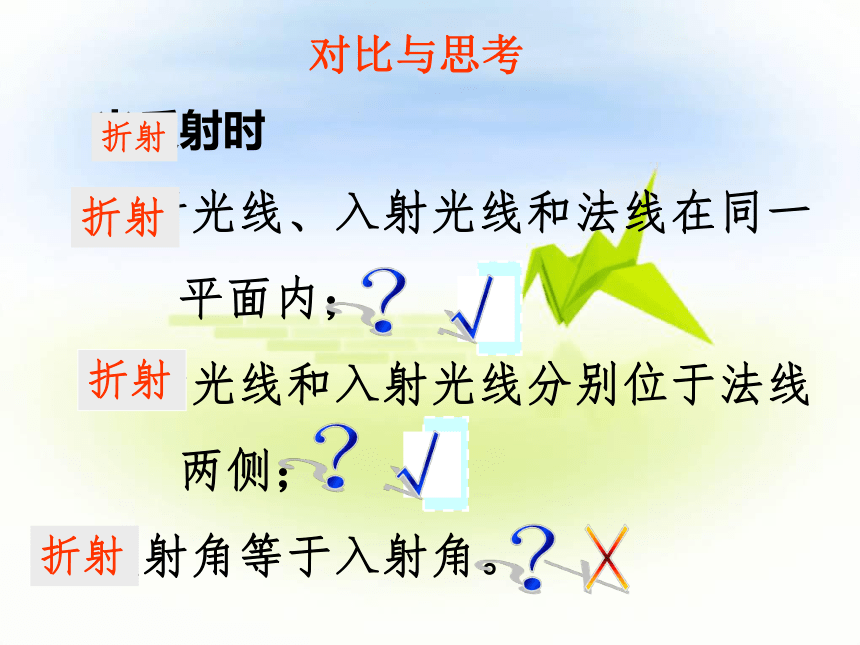

折 射 角： BON 光反射时
反射光线、入射光线和法线在同一
平面内；
反射光线和入射光线分别位于法线
两侧；

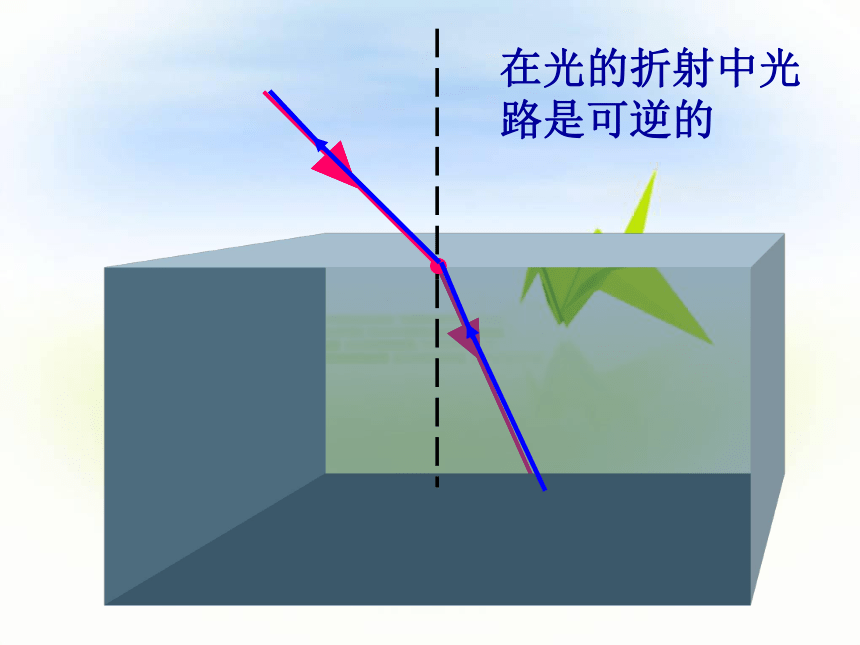

反射角等于入射角。折射折射折射折射？？？对比与思考×在光的折射中光路是可逆的
二、光的折射规律1、折射光线、入射光线和法线在同一
平面内
2、折射光线和入射光线分居法线两侧
3、折射角随入射角的改变而改变。入射角增大，折射角增大；入射角减小，折射角减小4、（1）当光从空气斜射入水或其他介质中时，折射角小于入射角；
（2）当光从水或其他介质斜射入空气中时，折射角大于入射角
5.当光线垂直射向介质表面时，传播方向不改变
6.在光的折射中光路是可逆的
折射规律怎么记忆？A空气中的角最大！！2、如图11所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线1：画出下列图中的折射光线如下图所示，画出光透过玻璃砖到另一侧的光路图。方形玻璃砖2、一束光线由空气斜射入水中，入射角逐渐增大，则折射角（ ）
A、逐渐减小 B、不变
C、逐渐增大，但总小于入射角
D、逐渐增大，可能大于入射角C3、如图所示光线在空气和玻璃中传播的情形其中NN’⊥MM’，∠3=∠6指出入射光线是———-折射光线————界面————入射角是————，反射角是————，折射角是————，空气在界面的————侧BOOAMM’∠4∠5∠2左放入水中的铅笔看上去为什么向上偏折？P筷子变弯P’钓鱼湾储光羲垂钓绿湾春春深杏花乱潭清疑水浅荷动知鱼散日暮待情人维舟绿杨岸池水变浅解释现象从水面上斜看水中的游鱼，看到的是鱼变
的 像，这是因为光
从 进入 发生了 。 虚折射高水空气 水中的鲨鱼看到空中的大雁比实际位置是 了一些。（填“升高”或“降低”）高从水中向上斜看岸上的物体，看到的是物体变
的 像，这是因为光从 进入 发生了 。 虚折射高空气水光的折射生活·物理·社会太阳奇观观看:flash海市蜃楼SS′ 4、下例现象中不属于光的折射现象的（ ）A、池塘中的水看起来比实际的浅
B、夜晚池塘中有一个月亮的影子
C、有经验的渔民叉鱼要对着稍低于鱼的位置叉去
D、透过不平的玻璃看到窗外变形的景物
B利用光的折射解释生活中的一些现象筷子变弯池底变浅海市蜃楼叉鱼要比看到的位置叉的更深光的折射光的折射规律三线关系两角关系光折射时，光路是可逆的 现象解释定义小 结1、下列所示光路图中能反映光从玻璃斜射入空气中的是（ ）C如图1-2-2所示是光从空气斜射入玻璃的光路图，由图可知，反射角是____度，折射角是____度.?5030巩固练习如图l所示的四种现象中，属于光的折射现象的是【???? 】
D
蓝天上飘着白云，平静清澈的池塘中鱼自由游动。人向池塘中看去，好像鱼在白云中游动，关于人看到的鱼和白云，下列说法正确的是(??? )
A．鱼是实物，白云是光反射形成的虚像
B．鱼是实物，白云是光折射形成的虚像
C．鱼是光反射形成的虚像，白云是光折射形成的虚像
D．鱼是光折射形成的虚像，白云是光反射形成的虚像
D潜入水中工作的潜水员看见岸上树梢位置变高了。如下图所示的四幅光路图中，哪一幅图能正确说明产生这一现象的原因( )
? 10、如图1-2-5所示，一束光线斜射入容器中，并在容器底部形成一光 斑，这时往容器中逐渐加水，则光斑的位置( )
A?慢慢向右移动 B?慢慢向左移动
?C?慢慢向水面移动 D?仍在原来位置不动
??图1-2-5B ?图1-2-6如图所示，是光在空气和玻璃两种介质中传播的情形，下列说法正确的是（　　）
A． 入射角等于30°???
B． 折射角等于50°???????
C． NN′是界面??
D． MM′的右边是玻璃如下图所示，画出光路图。方形玻璃砖三棱镜14、如图14所示是光从水中的A点射向空气的两条光线,请在图中画出对应的折射光线,要求光线的确传播放向大致合理.
3.小明到湖边游玩,他站在岸上在湖中看到了①岸上的树,②水中的鱼,③空中的鸟,④自己在水中的倒影,他看到的景物属于光的反射形成的是_________,属于光的折射形成的是_________。①③④②一：画出下列图中的折射光线当堂训练6、?下列现象中，属于光的折射现象的是( )
A?阳光下的树会出现影子
?B?白天，人们能从各个方向看到桌子
?C?斜插在水中的筷子，看上去好像在水面处折断了
?D?在平静的水面看到树木的倒影
7、?游泳池中灌入一定量的水后，从池岸上斜看池底，便会觉得池底比实际深度( )
?A?深些 B?浅些
?C?无变化 D?有时深有时浅CB 8、?光从玻璃斜射入空气中，折射角______入射角，光从空气中斜射入水中折 射角_______入射角.
(填“大于”、“小于”或“等于”)
大于小于9、在下列各现象中，属于光的折射的现象的是( )
A?在阳光照射下，人在地面上形成影子
B?筷子的一部分放在盛水的碗里，看上去向上弯折
C?用平面镜可以改变太阳光的传播方向，用来照亮室内的天花板
D?栽在河边上的树，能在水中形成“倒影”B11、一束光从空气射入某种透明液体，已知入射光线与法线的夹角为45 °，反射光线与折射光线的夹角为105°，则反射角的大小是_______，折 射角的大小是________.图1-2-4450300小练习1.一束光从空气斜射入水面时，光的____方向发生了改变，有一部分光被反射回空气，这种现象叫做光的———，还有一部分光进入水中，光线发生———，这种现象叫做光的——，这两个现象是————发生的。传播反射偏折折射同时结论:从岸上看水里的物体,物体变浅了;从水中看岸上的物体,物体变高了.都是看到升高了的虚像.练习:
1、往盆里倒水,会看到盆底的深度变( ),潜水员从水下观察岸边的树,看到的树变( )
2、在平静的湖水中看到“鱼儿在云中游”的景观，看到的鱼和云实际上 （ ）
A、云是虚象，鱼是实物 B、云是虚象，鱼是实像 C、云和鱼都是实像 D、云和鱼都是虚像

浅高D4、OB是一束光线由空气射到水面后的反射光线，在图中标出入射光线，标出入射角的度数，并画出折射光线的大致方向。注：在光的折射作图时，抓住法线是关键，法线是过入射点垂直于界面的一条重要的辅助线，有了法线才能确定入射角，折射角的大小，方便地作出入射光线和折射光线，法线一般用虚线画。1、一条光线以30度的角从空气射向 水中，请画出水面的反射光线和折射光线的大致方向。适应性练习2.当光线垂直入射时, 不改变, 这时入射角是 度,折射角是 度.
ir 7、光线从空气中以入射角射在玻璃砖的上表面上，穿过玻璃砖后，又射入空气中。如果玻璃砖的上下表面是平行的，求光线从玻璃砖射出后的传播方向。 单色光经玻璃砖后，侧移而传播方向不变光在反射和折射时有何异同点：相同点：①当光传播到两种介质的交界面时，一般要同时发生反射和折射。②反射光线和折射光线都与对应的入射光线、法线在同一平面上。③反射光线、折射光线都和对应的入射光线分居法两侧，即反射光线与折射光线位于法线的同侧。④反射角和折射角都随对应的入射角的增大而增大，随它的减小而减小。⑤光在反射和折射时光路都是可逆的。
