第十六章
第2节 奥斯特的发现
电和磁之间有什么联系呢？
电流的磁场
1820年4月，丹麦物理学家奥斯特首先发现了电流的磁效应
给导线通电时，导线附近的磁针发生轻微偏转，说明电流产生了磁场。
奥斯特实验是第一个揭示电与磁联系的实验
奥斯特实验
A
C
B

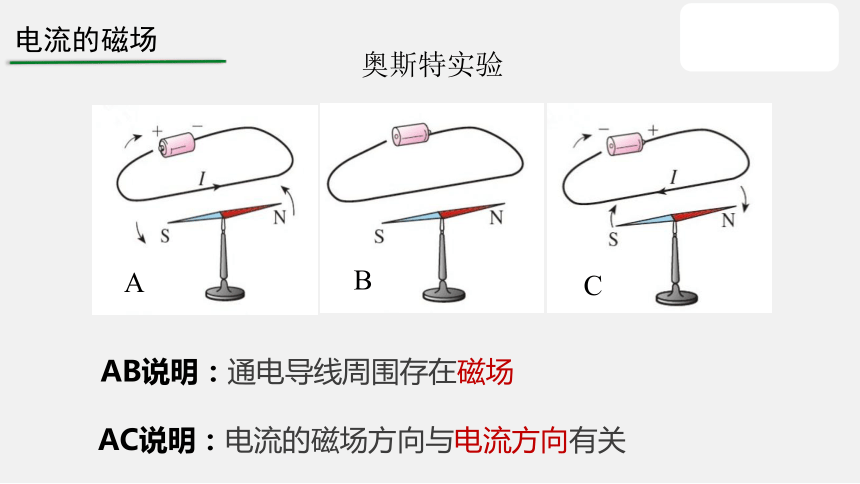

AB说明：通电导线周围存在磁场
AC说明：电流的磁场方向与电流方向有关
电流的磁场
例题1：如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。接通电路后，观察到小磁针偏转
（1）实验探究的是通电直导线周围是否存在_______
（2）改变直导线中的电流方向，小磁针的偏转方向改变，说明______________________________________________
（3）实验中小磁针的作用是___________________
（4）实验中用到的一种重要的科学研究方法是_______
磁场
电流方向有关电流的磁场方向有关
检测磁场的存在并显示磁场的方向
转换法

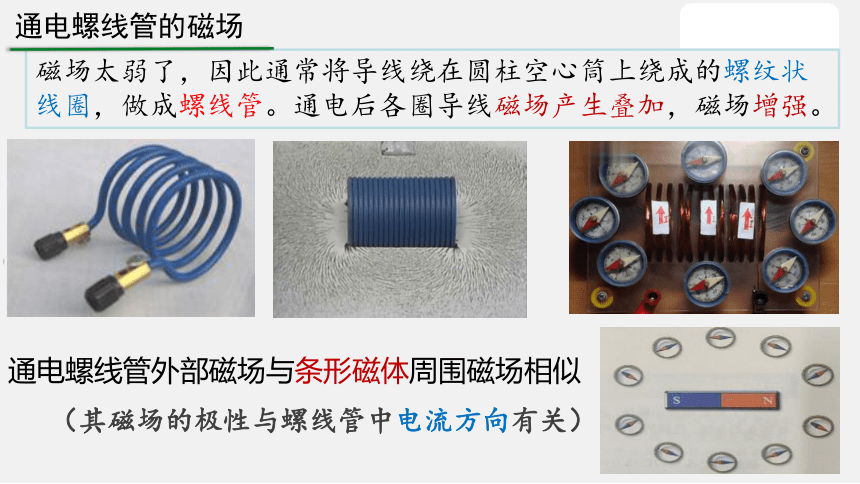

磁场太弱了，因此通常将导线绕在圆柱空心筒上绕成的螺纹状线圈，做成螺线管。通电后各圈导线磁场产生叠加，磁场增强。
通电螺线管的磁场
通电螺线管外部磁场与条形磁体周围磁场相似
（其磁场的极性与螺线管中电流方向有关）
通电螺线管的磁场
安培定则
（右手螺旋定则）
安培定则的方法：
1、标出螺线管中的电流方向
2、用右手握住螺线管，让四指弯曲的方向与电流方向一致
3、拇指所指的那端就是通电螺线管的N极
N
S
N
S
N
S
N
S
电流方向改变了，通电螺旋管的磁极方向也会改变
通电螺线管的磁场
通电螺线管的磁场
N
S
N
S
N
S
S
N
教材P12： 1、标出通电螺旋管的N极和S极
N
S
N
S
教材P12： 2、标出通电螺线管的电流方向
N
S
+
N
S
教材P12： 3、当开关闭合时，小磁针A、B静止在图示的位置。请根据磁场方向标示出小磁针A、B的N极和S极
通电螺线管内部的磁场与外部磁场方向相反
通电螺线管内部的磁场
