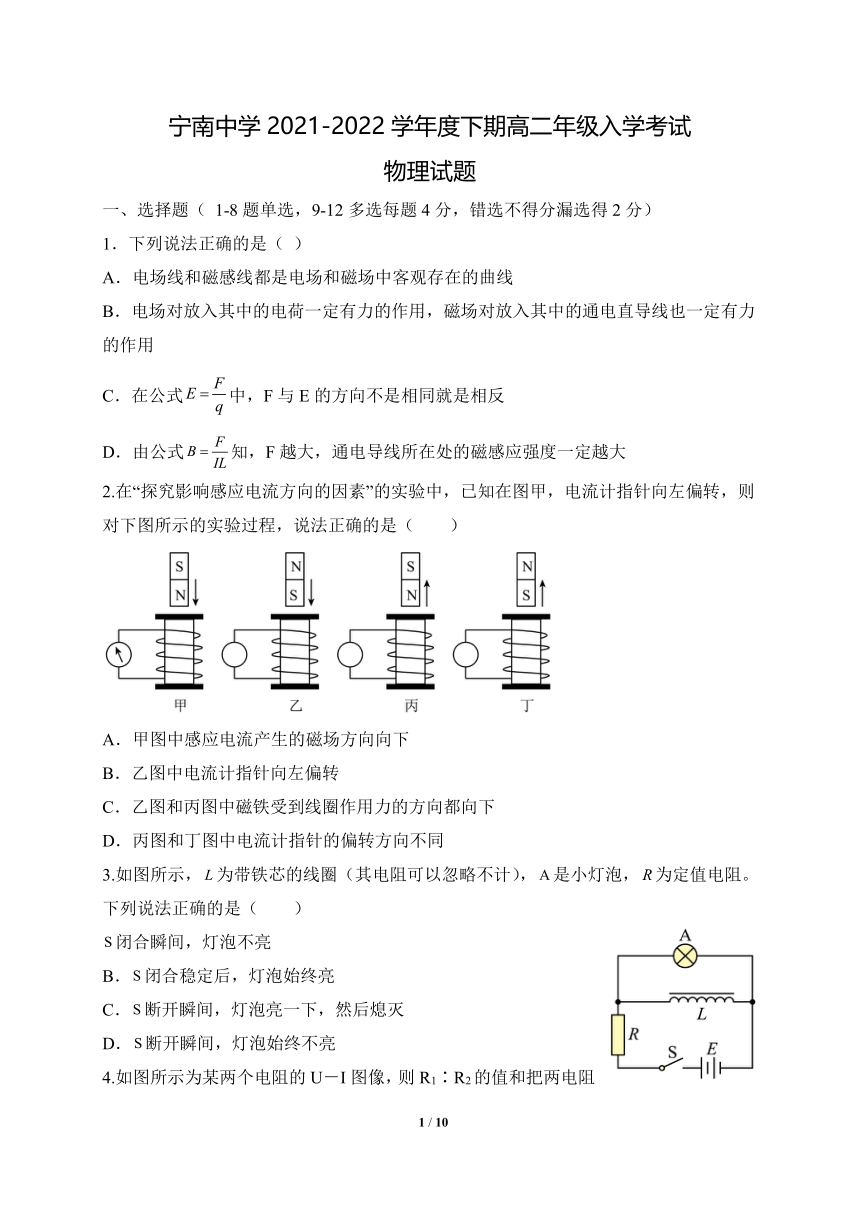

宁南中学2021-2022学年度下期高二年级入学考试
物理试题
一、选择题（ 1-8题单选，9-12多选每题4分，错选不得分漏选得2分）
1．下列说法正确的是（ ）
A．电场线和磁感线都是电场和磁场中客观存在的曲线
B．电场对放入其中的电荷一定有力的作用，磁场对放入其中的通电直导线也一定有力的作用
C．在公式中，F与E的方向不是相同就是相反
D．由公式知，F越大，通电导线所在处的磁感应强度一定越大
2.在“探究影响感应电流方向的因素”的实验中，已知在图甲，电流计指针向左偏转，则对下图所示的实验过程，说法正确的是（ ）
A．甲图中感应电流产生的磁场方向向下
B．乙图中电流计指针向左偏转
C．乙图和丙图中磁铁受到线圈作用力的方向都向下
D．丙图和丁图中电流计指针的偏转方向不同
3.如图所示，为带铁芯的线圈（其电阻可以忽略不计），是小灯泡，为定值电阻。下列说法正确的是（ ）
闭合瞬间，灯泡不亮
B．闭合稳定后，灯泡始终亮
C．断开瞬间，灯泡亮一下，然后熄灭
D．断开瞬间，灯泡始终不亮

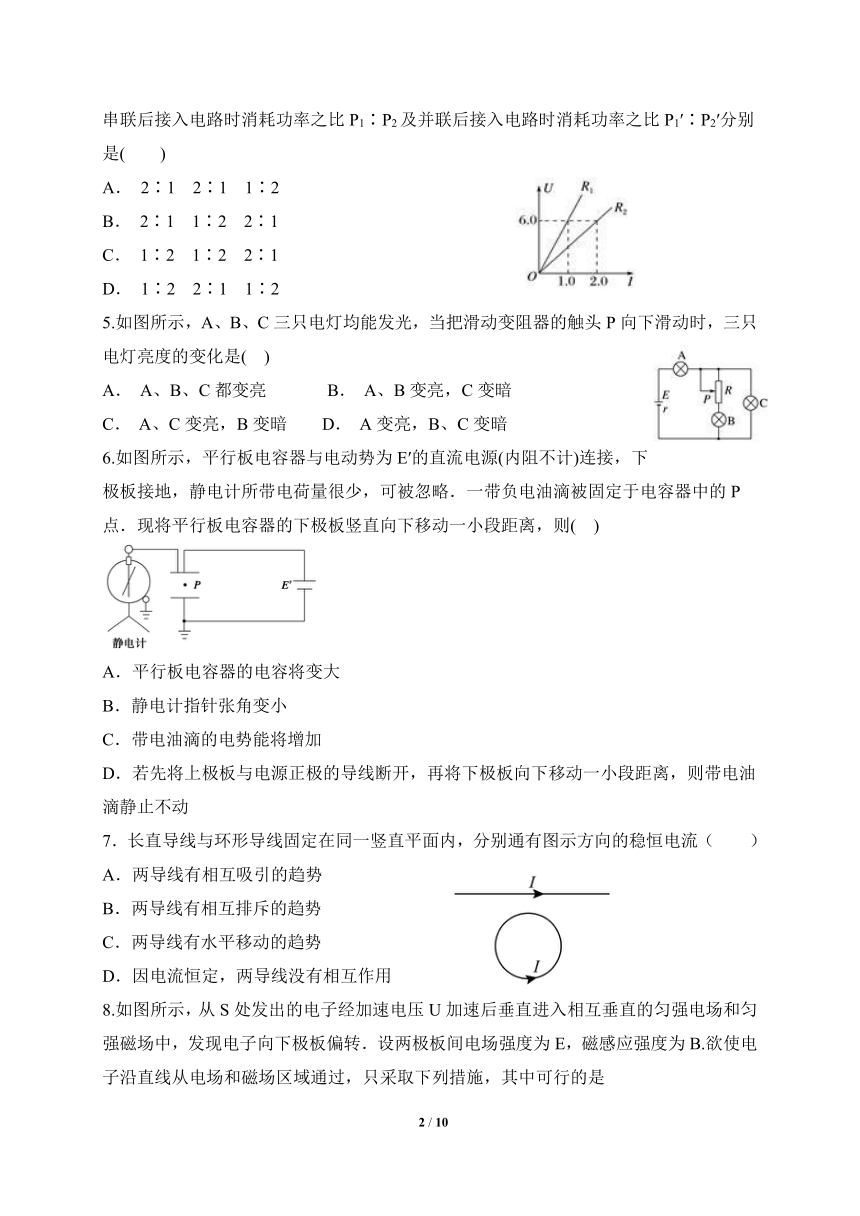

4.如图所示为某两个电阻的U－I图像，则R1∶R2的值和把两电阻串联后接入电路时消耗功率之比P1∶P2及并联后接入电路时消耗功率之比P1′∶P2′分别是( )
A． 2∶1 2∶1 1∶2
B． 2∶1 1∶2 2∶1
C． 1∶2 1∶2 2∶1
D． 1∶2 2∶1 1∶2
5.如图所示，A、B、C三只电灯均能发光，当把滑动变阻器的触头P向下滑动时，三只电灯亮度的变化是( )
A． A、B、C都变亮 B． A、B变亮，C变暗
C． A、C变亮，B变暗 D． A变亮，B、C变暗
6.如图所示，平行板电容器与电动势为E′的直流电源(内阻不计)连接，下极板接地，静电计所带电荷量很少，可被忽略．一带负电油滴被固定于电容器中的P点．现将平行板电容器的下极板竖直向下移动一小段距离，则( )
A．平行板电容器的电容将变大
B．静电计指针张角变小
C．带电油滴的电势能将增加
D．若先将上极板与电源正极的导线断开，再将下极板向下移动一小段距离，则带电油滴静止不动
7．长直导线与环形导线固定在同一竖直平面内，分别通有图示方向的稳恒电流（ ）
A．两导线有相互吸引的趋势
B．两导线有相互排斥的趋势
C．两导线有水平移动的趋势
D．因电流恒定，两导线没有相互作用
8.如图所示，从S处发出的电子经加速电压U加速后垂直进入相互垂直的匀强电场和匀强磁场中，发现电子向下极板偏转．设两极板间电场强度为E，磁感应强度为B.欲使电子沿直线从电场和磁场区域通过，只采取下列措施，其中可行的是( )
A．适当减小电场强度E
B．适当减小磁感应强度B
C．适当增大加速电压U
D．适当增大加速电场极板之间的距离

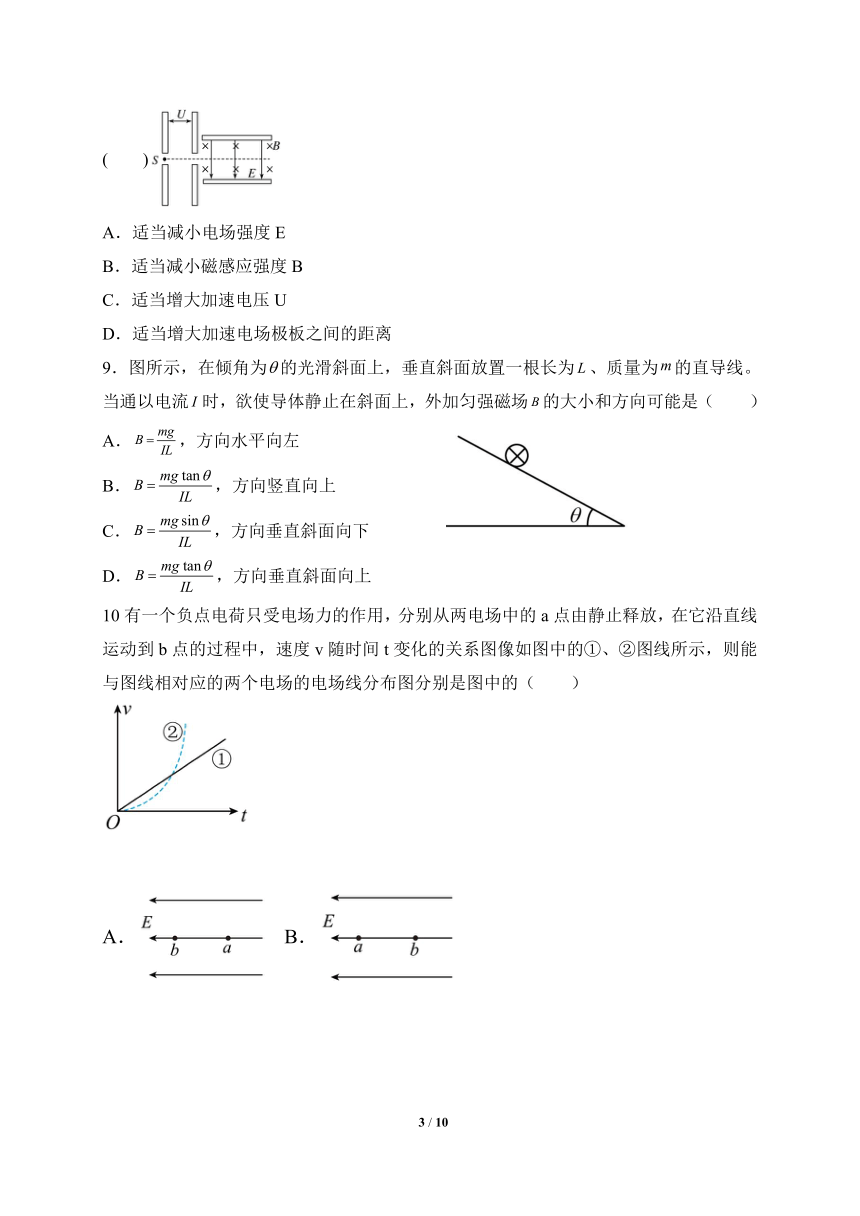

9．图所示，在倾角为的光滑斜面上，垂直斜面放置一根长为、质量为的直导线。当通以电流时，欲使导体静止在斜面上，外加匀强磁场的大小和方向可能是（ ）
A．，方向水平向左
B．，方向竖直向上
C．，方向垂直斜面向下
D．，方向垂直斜面向上
10有一个负点电荷只受电场力的作用，分别从两电场中的a点由静止释放，在它沿直线运动到b点的过程中，速度v随时间t变化的关系图像如图中的①、②图线所示，则能与图线相对应的两个电场的电场线分布图分别是图中的（ ）
A． B．
C． D．

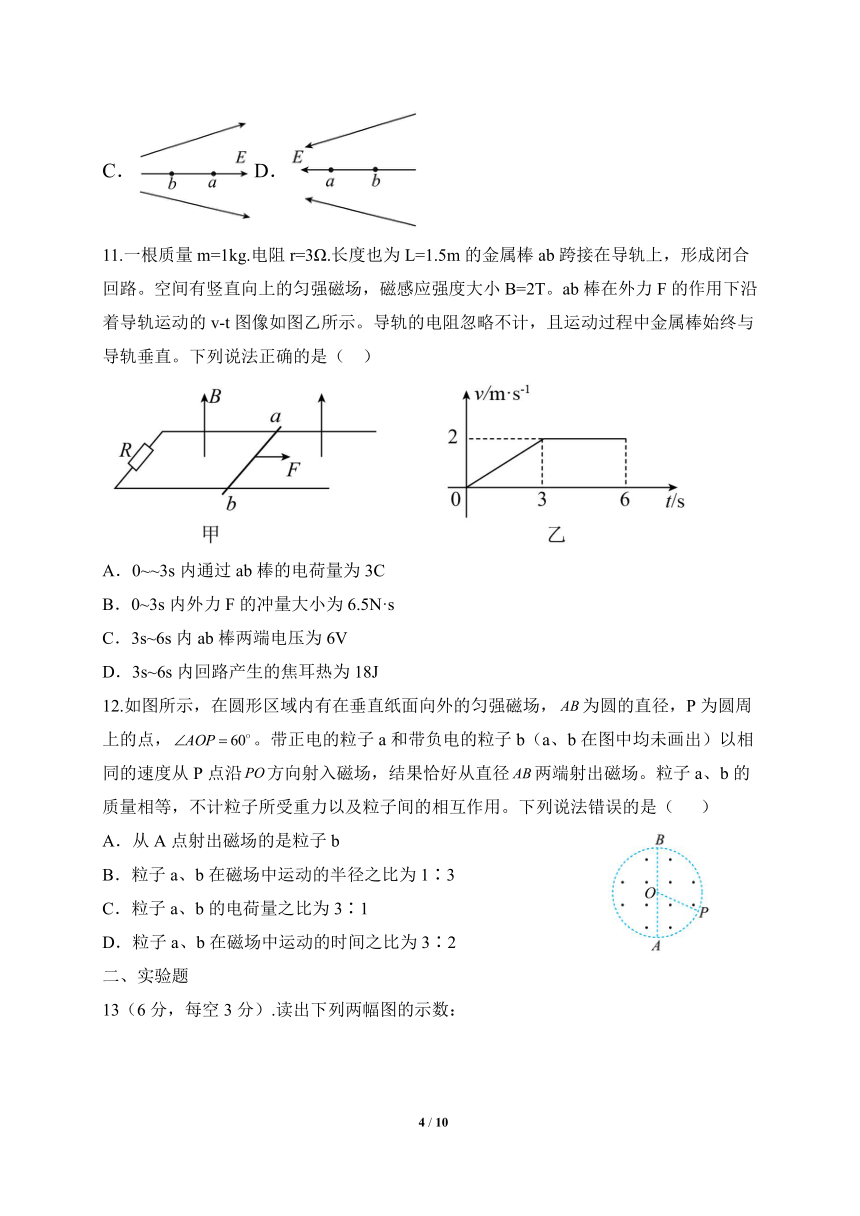

11.一根质量m=1kg.电阻r=3Ω.长度也为L=1.5m的金属棒ab跨接在导轨上，形成闭合回路。空间有竖直向上的匀强磁场，磁感应强度大小B=2T。ab棒在外力F的作用下沿着导轨运动的v-t图像如图乙所示。导轨的电阻忽略不计，且运动过程中金属棒始终与导轨垂直。下列说法正确的是（ ）
A．0~~3s内通过ab棒的电荷量为3C
B．0~3s内外力F的冲量大小为6.5N·s
C．3s~6s内ab棒两端电压为6V
D．3s~6s内回路产生的焦耳热为18J
12.如图所示，在圆形区域内有在垂直纸面向外的匀强磁场，为圆的直径，P为圆周上的点，。带正电的粒子a和带负电的粒子b（a、b在图中均未画出）以相同的速度从P点沿方向射入磁场，结果恰好从直径两端射出磁场。粒子a、b的质量相等，不计粒子所受重力以及粒子间的相互作用。下列说法错误的是（ ）
A．从A点射出磁场的是粒子b
B．粒子a、b在磁场中运动的半径之比为1∶3
C．粒子a、b的电荷量之比为3∶1
D．粒子a、b在磁场中运动的时间之比为3∶2
二、实验题

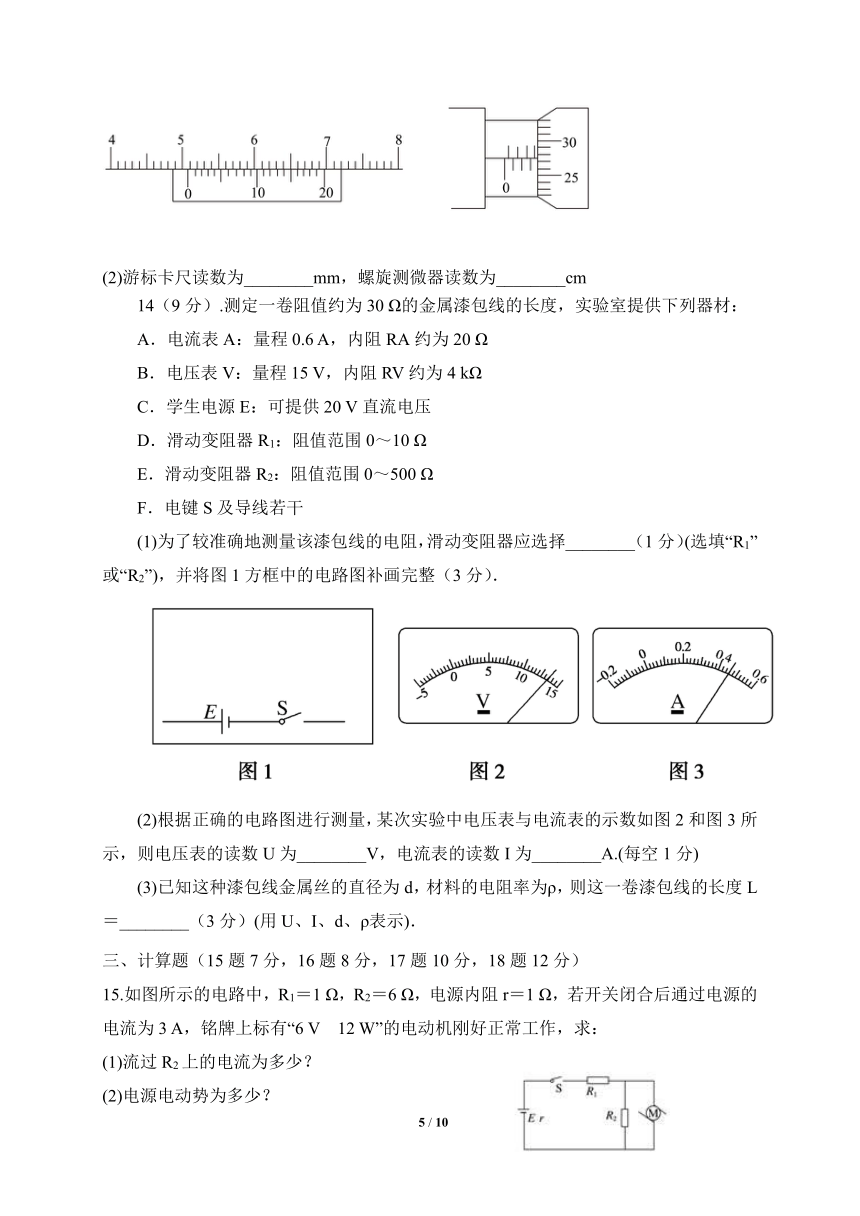

13（6分，每空3分）.读出下列两幅图的示数：
(2)游标卡尺读数为________mm，螺旋测微器读数为________cm
14（9分）.测定一卷阻值约为30 Ω的金属漆包线的长度，实验室提供下列器材：
A．电流表A：量程0.6 A，内阻RA约为20 Ω
B．电压表V：量程15 V，内阻RV约为4 kΩ
C．学生电源E：可提供20 V直流电压
D．滑动变阻器R1：阻值范围0～10 Ω
E．滑动变阻器R2：阻值范围0～500 Ω
F．电键S及导线若干
(1)为了较准确地测量该漆包线的电阻，滑动变阻器应选择________（1分）(选填“R1”或“R2”)，并将图1方框中的电路图补画完整（3分）．
(2)根据正确的电路图进行测量，某次实验中电压表与电流表的示数如图2和图3所示，则电压表的读数U为________V，电流表的读数I为________A.(每空1分)
(3)已知这种漆包线金属丝的直径为d，材料的电阻率为ρ，则这一卷漆包线的长度L＝________（3分）(用U、I、d、ρ表示)．
三、计算题（15题7分，16题8分，17题10分，18题12分）
15.如图所示的电路中，R1＝1 Ω，R2＝6 Ω，电源内阻r＝1 Ω，若开关闭合后通过电源的电流为3 A，铭牌上标有“6 V 12 W”的电动机刚好正常工作，求：
(1)流过R2上的电流为多少？
(2)电源电动势为多少？
16.如图所示，一个电子由静止开始经加速电场加速后，又沿偏转电场极板间的中心轴线从O点垂直射入偏转电场，并从另一侧射出打到荧光屏上的P点，点为荧光屏的中心。已知电子质量m，电荷量e，加速电场电压，偏转电场电压U，极板的长度，板间距离d，极板的末端到荧光屏的距离（忽略电子所受重力）。求：
（1）电子射入偏转电场时的初速度；
（2）电子打在荧光屏上的P点到点的距离h；
17.如图所示，电源电动势E=3V，内阻不计，水平导轨不计电阻，不计摩擦阻力，宽为0.1m。在相互平行的导轨上搁一导体，其电阻为1Ω，串联电阻R的阻值为2Ω，导体处于竖直向上的匀强磁场中，现用水平轻绳通过光滑定滑轮吊着质量为0.02kg的重物，此时重物恰能静止在倾角为30°的斜面上。
（1）若斜面光滑，则磁感应强度B为多大？
（2）若斜面动摩擦因素，则磁感应强度B可能为多大？
18.在如图所示的坐标系xoy中第一象限和第四象限是匀强磁场，第二象限是匀强电场，x轴上A点坐标为（-L，0），y轴上B点坐标是（0，），有一个质量为m，电荷量为q的正电荷粒子从A点以速度v沿y轴正方向射入匀强电场区域，经过B点进入匀强磁场区域，然后经x轴上的C点（未画出）运动到坐标O点。不计重力，求：
（1）匀强电场电场强度E；
（2）匀强磁场磁感应强度B。
物理参考答案
1.C 2. D 3. D 4. A 5.B 6.D 7.B 8. B 9.AC 10.BC 11. BD 12.AD
13 50.75 0.3775
【详解】
(1)[1]电压表量程为3V，其分度值为0.1V，示数为1.90V。
[2]电流表量程为0.6A，其分度值为0.02A，示数为0.16A。
(2)[3]游标卡尺读数为
[4] 螺旋测微器读数为
14答案：(1)R1 电路图见解析 (2)13.5 0.46 (3)
解析：
(1)题目中给出的电源电压为20 V，而给出的电压表量程为15 V，为了便于控制，采用滑动变阻器分压接法，故滑动变阻器选最大阻值较小的D；由于电流表的内阻与漆包线的阻值相差不多，测量电路应用电流表外接法，电路图如图所示；(2)电压表量程为15 V，故最小分度为0.5 V，读数为13.5 V，电流表量程为0.6 A，最小分度为0.02 A，则读数为0.46 A；(3)由电阻公式可知：RL＝＝ρ＝ρ，得漆包线的长度L＝.
【答案】(1) 1 A (2)12 V (3)10 W
【解析】(1)根据部分电路欧姆定律得：I2＝＝A＝1 A
(2)通过电动机的电流为：IM＝＝A＝2 A
流过电源的电流I＝I2＋IM＝3 A
由闭合电路欧姆定律可得E＝I(R＋r)＋U＝3×(1＋1) V＋6 V＝12 V
（1）；（2）
【详解】
（1）根据动能定理得
解得
（2）在偏转电场，有
运动的时间为
速度偏转角度满足
电子打在荧光屏上的P点到点的距离
（1）；（2）
【详解】
（1）在电场中，粒子做类平抛运动，设粒子从A到B的过程中运动时间为t，可得
根据牛顿第二定律有
联立上式可得
（2）设粒子进入磁场时速度为，且与y轴的夹角为α，则到达B点时的水平方向的速度为
则有
可得
则进入磁场时速度的大小为
粒子在磁场中做匀速圆周运动，运动轨迹如下图所示
设轨道半径为R，由几何关系可得
解得
根据洛伦兹力提供向心力可得
联立上式解得
2 / 2
