第6节 透镜与视觉 培优练习（含答案）

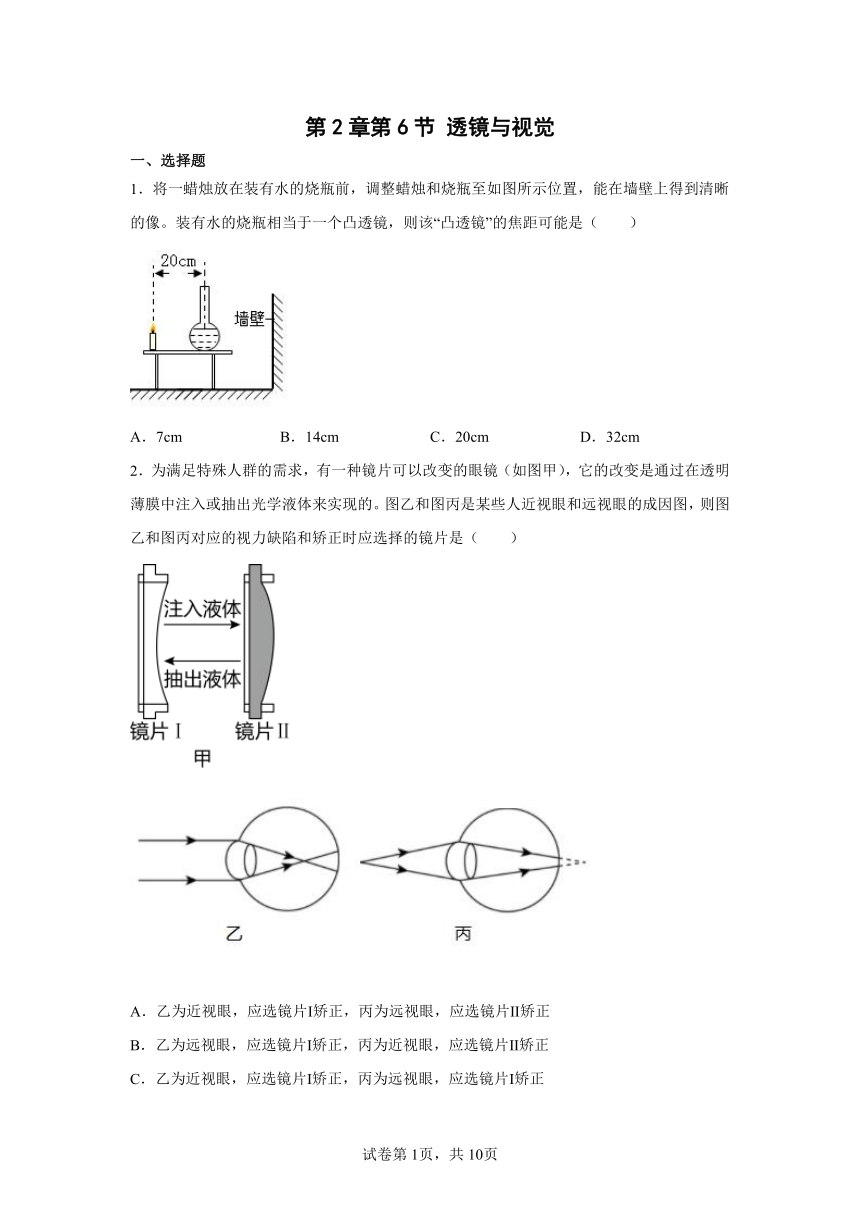

第2章第6节 透镜与视觉
一、选择题
1．将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，能在墙壁上得到清晰的像。装有水的烧瓶相当于一个凸透镜，则该“凸透镜”的焦距可能是（　　）
A．7cm B．14cm C．20cm D．32cm
2．为满足特殊人群的需求，有一种镜片可以改变的眼镜（如图甲），它的改变是通过在透明薄膜中注入或抽出光学液体来实现的。图乙和图丙是某些人近视眼和远视眼的成因图，则图乙和图丙对应的视力缺陷和矫正时应选择的镜片是（　　）
A．乙为近视眼，应选镜片Ⅰ矫正，丙为远视眼，应选镜片Ⅱ矫正
B．乙为远视眼，应选镜片Ⅰ矫正，丙为近视眼，应选镜片Ⅱ矫正
C．乙为近视眼，应选镜片Ⅰ矫正，丙为远视眼，应选镜片Ⅰ矫正
D．乙为远视眼，应选镜片Ⅱ矫正，丙为近视眼，应选镜片Ⅰ矫正

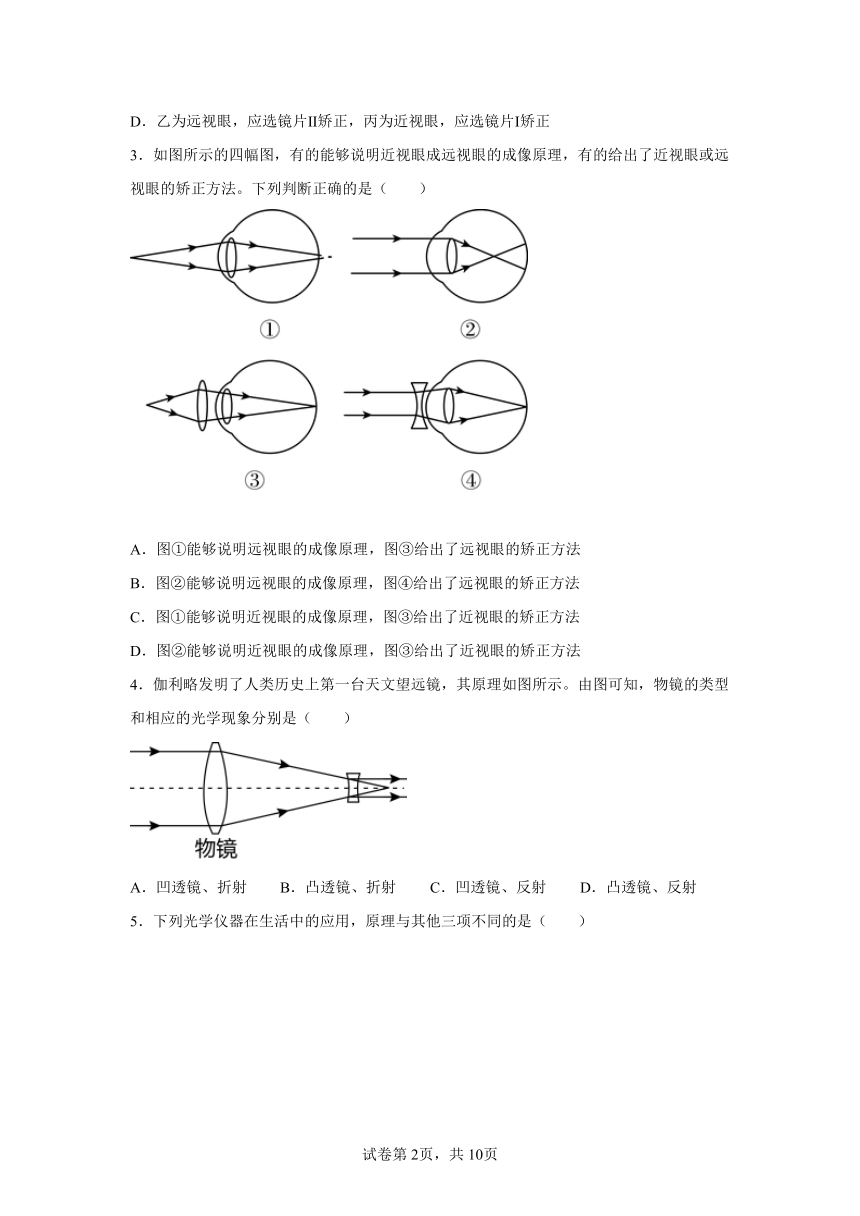

3．如图所示的四幅图，有的能够说明近视眼成远视眼的成像原理，有的给出了近视眼或远视眼的矫正方法。下列判断正确的是（　　）
A．图①能够说明远视眼的成像原理，图③给出了远视眼的矫正方法
B．图②能够说明远视眼的成像原理，图④给出了远视眼的矫正方法
C．图①能够说明近视眼的成像原理，图③给出了近视眼的矫正方法
D．图②能够说明近视眼的成像原理，图③给出了近视眼的矫正方法
4．伽利略发明了人类历史上第一台天文望远镜，其原理如图所示。由图可知，物镜的类型和相应的光学现象分别是（　　）
A．凹透镜、折射 B．凸透镜、折射 C．凹透镜、反射 D．凸透镜、反射

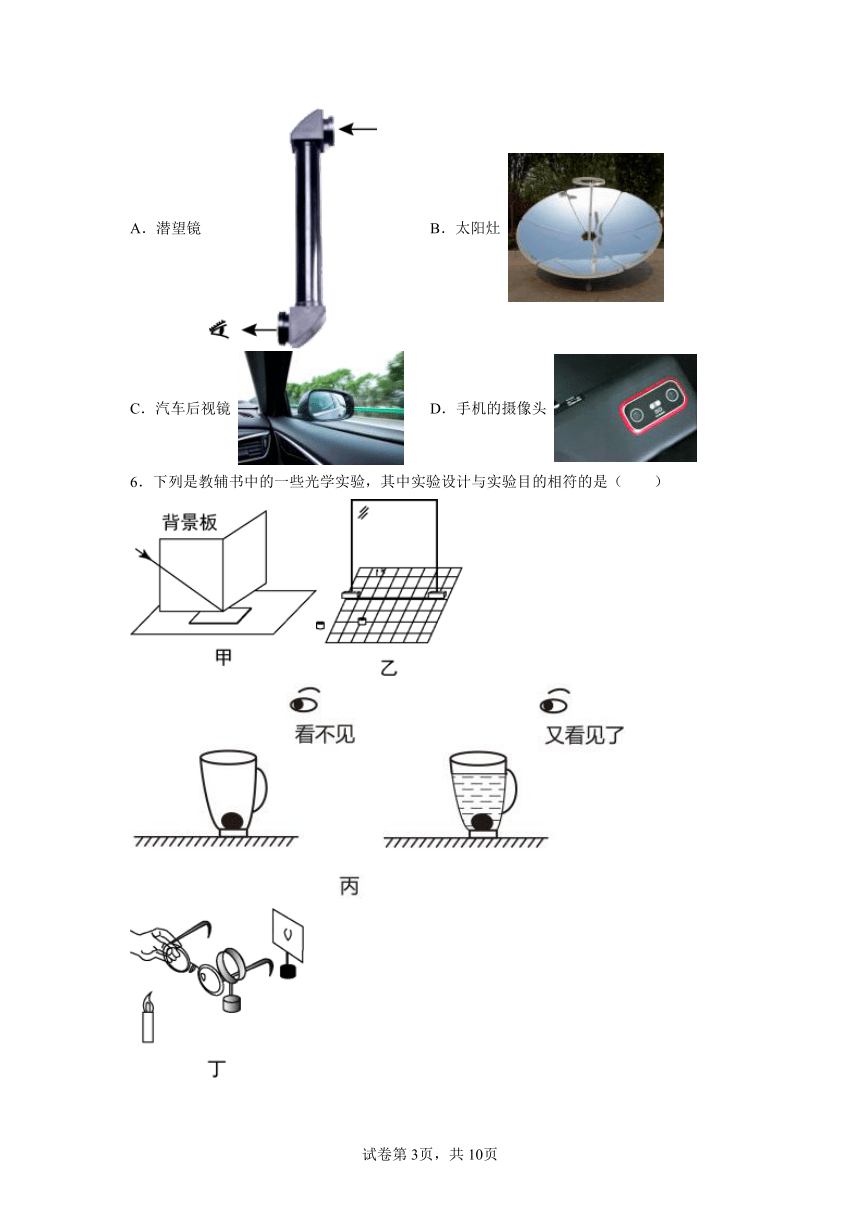

5．下列光学仪器在生活中的应用，原理与其他三项不同的是（　　）
A．潜望镜 B．太阳灶
C．汽车后视镜 D．手机的摄像头
6．下列是教辅书中的一些光学实验，其中实验设计与实验目的相符的是（　　）
A．甲图：使用较粗糙的白色塑料板，让不同角度的同学能看到光的传播路径
B．乙图：用茶色玻璃代替镜子，是为了看到虚像
C．丙图：往杯中加水，是为了研究光从空气射入水中时发生的折射现象
D．丁图：将凹透镜放到凸透镜与蜡烛之间，可模拟远视眼的矫正
7．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的（ ）
①利用这一原理制成了投影仪
②该透镜的焦距f一定满足
③若将蜡烛稍稍靠近凸透镜，则应将光屏远离凸透镜才能得到清晰的像
④若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像
A．只有②③ B．只有①②
C．只有③④ D．只有②③④
8．中学生近视发生率急剧上升，下列选项中，能正确表示近视眼成像和矫正情况的（ ）
A．②① B．③① C．②④ D．③④
9．在“探究凸透镜成像的规律”的实验中，物体距离凸透镜30cm时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像。该凸透镜的焦距可能为（　　）
A．5cm B．10cm C．15cm D．18cm

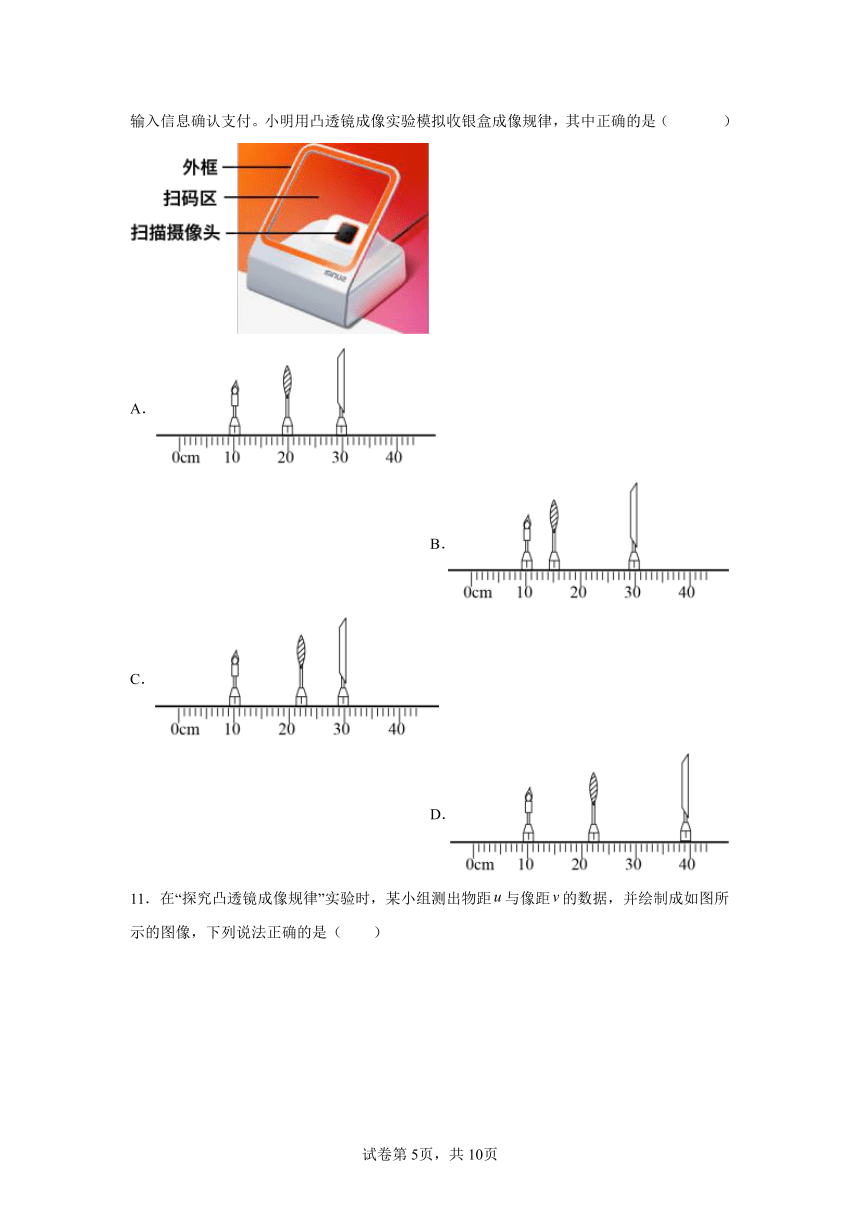

10．如图是二维码扫描收银盒，它是一种影像式移动支付装置，将二维码放置在扫描区则可输入信息确认支付。小明用凸透镜成像实验模拟收银盒成像规律，其中正确的是（ ）
A． B．
C． D．
11．在“探究凸透镜成像规律”实验时，某小组测出物距与像距的数据，并绘制成如图所示的图像，下列说法正确的是（　　）
A．该凸透镜的焦距为20
B．当物距时，成正立、放大的虚像，投影仪根据这一原理制成
C．当物距时，成倒立、缩小的实像，照相机根据这一原理制成
D．物体从距凸透镜30处向距凸透镜15处移动过程中，所成的像会逐渐变小
12．当蜡烛位于凸透镜某一位置时，在透镜的另一侧的光屏上得到一个倒立、放大的像。若保持凸透镜的位置不变，把蜡烛和光屏的位置相互交换，则光屏上将出现一个（　　）
A．倒立、放大的实像 B．倒立、缩小的实像
C．倒立、等大的实像 D．得不到实像
二、填空题
13．如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光会聚处和M点的距离是______m，该凸透镜的焦距是______m。
14．请你根据下列要求进行作图：
（1）在图1中，画出通过透镜的折射光线_____ ；
（2）如图2所示，小聪通过平面镜看到小猫要偷吃小鱼，图中画出了入射光线和反射光线。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜_____ 。
15．2020年5月4日，“五月的鲜花”全国大中学生文艺会演圆满举行，晚会以“我们都是追梦人”为主题，以“把握时代脉搏，聆听时代声音”为宗旨展开，各种节目精彩纷呈，充满青春气息。下面是眼和耳的结构模式图，请据图回答下列问题：
（1）我们能看到如此精彩的节目，是因为眼球内______的曲度能够调节，使外界物体形成的物像始终落在______上。
（2）歌曲《复兴的力量》鼓舞人心，催人奋进。歌声会刺激我们耳内的______产生神经冲动，通过与听觉有关的神经传递到大脑皮层的______中枢，从而形成听觉。
16．2020年春季，由于新冠疫情影响，学生在家上网课，部分同学由于手机管控不力，长时间过度使用手机玩游戏，导致眼睛近视，患者主要表现为只能看清近处的物体，不能看清远处的物体。如图所示，这种疾病的形成原理与下面______（填“甲”或“乙”）图相符，应配______（填“凹”或“凸”）透镜，予以矫正。
17．如图是后视镜式行车记录仪，它由前面拍摄车外的摄像机、后面左侧的显示屏和右侧的平面镜组成。司机可在显示屏上观察到摄像机拍摄的车外情况，摄像机的镜头相当于一个___________（选填“凸”或“凹”）透镜，显示屏上成的像是___________（选填“倒立缩小的实像”，“正立缩小的实像”或“正立缩小的虚像”）。该透镜所成像的原理与司机在记录仪右侧平面镜上看到的车内物体成像原理___________（选填“相同”或“不同”）。
18．（1）根据光的反射定律，画出完整的光路图。_________
（2）画出AB在平面镜中所成的像_________
（3）请画出如图丙所示的入射光线经过透镜后的折射光线。_________
三、简答题
19．在图中完成凸透镜、凹透镜光路绘制，图中F1、F3为凸透镜焦点，F2、F4为凹透镜虚焦点。______
20．根据凸透镜的折光性质，补充完相应的折射光线。
四、探究题
21．在“探究凸透镜成像规律”的实验中：
（1）发光体“F”、凸透镜（焦距为f）和光屏在光具座上的位置如图所示，实验前应将光屏向______（填“上”或“下”）调整，其目的是______ 。
（2）若将发光体从图示位置向右移至A点，要在光屏上成清晰的像，需将光屏向______移动。
（3）若将发光体从图示位置向右移至A点，左右移动光屏，直到在光屏上成清晰的像，生活中的______就是利用这一原理工作的。
试卷第页，共页
试卷第2页，共5页
参考答案：
1．B
2．A
3．A
4．B
5．D
6．A
7．A
8．B
9．D
10．C
11．C
12．B
13． 0.6 0.2
14．
15． 晶状体 视网膜 耳蜗 听觉
16． 乙 凹
17． 凸 倒立缩小实像 不同
18．
19．
20．
21． 下 使像成在光屏的中央 右 投影仪
