第1节 家庭电路
第19章 生活用电

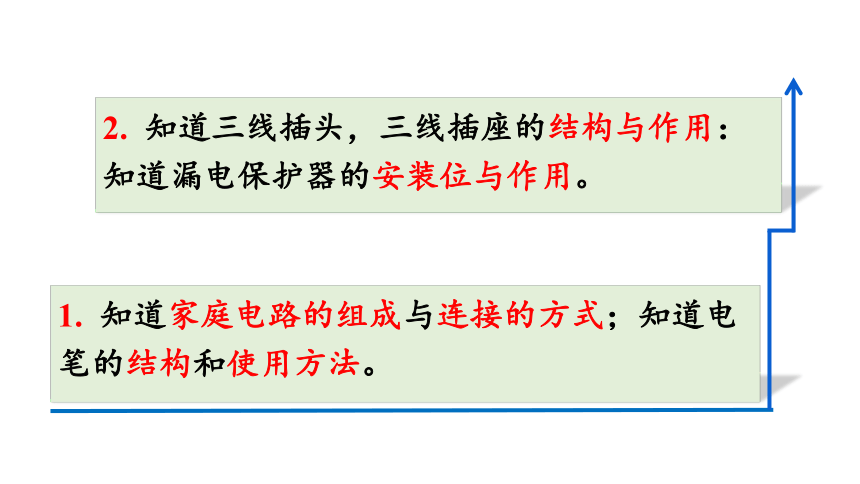

1. 知道家庭电路的组成与连接的方式；知道电笔的结构和使用方法。
2. 知道三线插头，三线插座的结构与作用：知道漏电保护器的安装位与作用。
进户线
电能表：测量电能
总开关：控制电路
保险装置：保护电路
用电器
导线
插座
知识点 1
家庭电路的组成
家庭电路组成

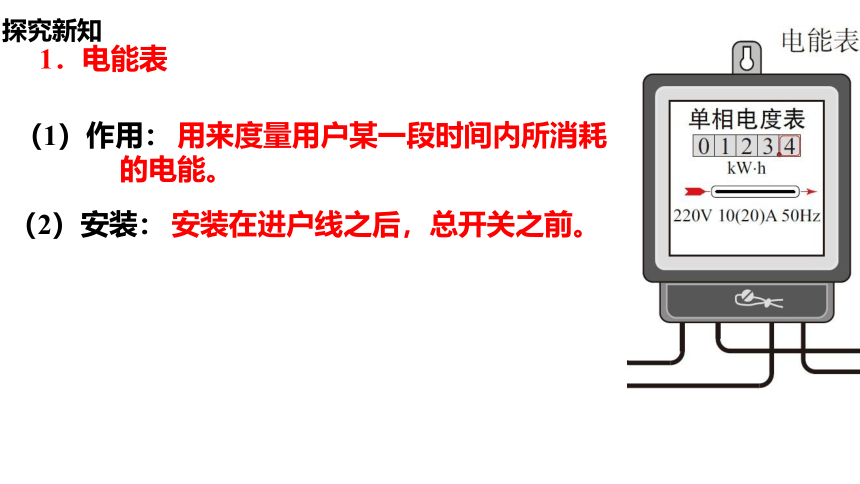

1．电能表
　　（1）作用：
　　（2）安装：
　　用来度量用户某一段时间内所消耗 的电能。
　　安装在进户线之后，总开关之前。
探究新知

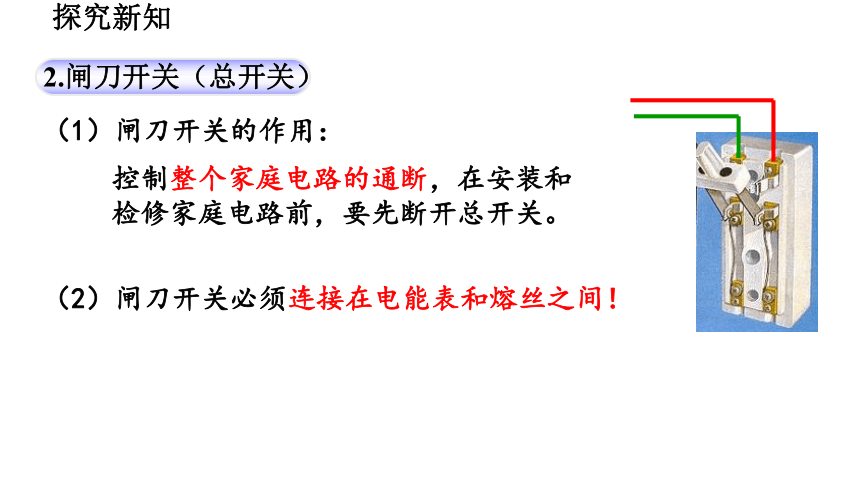

（1）闸刀开关的作用：
控制整个家庭电路的通断，在安装和检修家庭电路前，要先断开总开关。
（2）闸刀开关必须连接在电能表和熔丝之间！
2.闸刀开关（总开关）

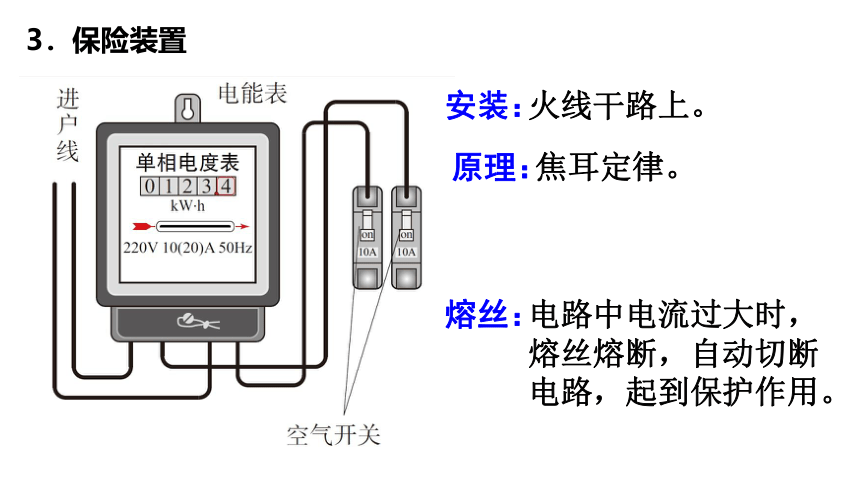

3．保险装置
熔丝：
电路中电流过大时，熔丝熔断，自动切断电路，起到保护作用。
安装：
火线干路上。
原理：
焦耳定律。
给各种用电器供电，并联在电路中。

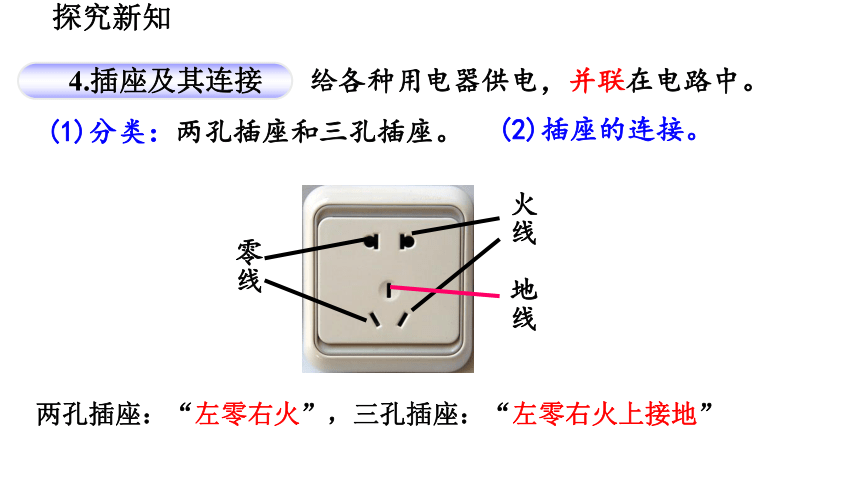

(1)分类：两孔插座和三孔插座。
(2)插座的连接。
零线
火线
地线
两孔插座：“左零右火”，三孔插座：“左零右火上接地”
4.插座及其连接
5.用电器的连接
在保险装置后面安装用电器和插座
用电器是把电能装化为其他形式能的器件
用电器并联在火线和零线之间
开关连接在用电器与火线之间
火线
零线
进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线，火线与零线之间的电压是220V。
零线在入户前已经与大地相连，零线和大地之间无电压，火线与大地之间与220V电压。
知识点 2
火线和零线
试电笔的使用
试电笔
（1）作用：辨别火线和零线，检查电气设备是否漏电。
（2）构造：
阻值很大，使用试电笔时火线、人体与大地之间构成一个回路，尽管电流通过人体，也不会造成伤害。
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
电流从一个电极流到另一个电极时氖气会发出红光。
若氖管发光，则接触的是火线，否则为零线。
错误
绝对不能用手接触笔尖金属体。否则，会引起触电。
（3）试电笔的使用：
大功率、金属外壳的用电器要用三脚式插座，如电饭煲、空调、冰箱、洗衣机等。
否则，电流会通过人体流入大地，发生触电事故。
知识点 3
三线插头和漏电保护器
两孔插座：“左零右火”
三孔插座：“左零右火 中接地”
插座的连接
漏电保护器
(1)作用：站在地上的人不小心接触 带火线是，总开关的漏电保护器就会迅速切断电路。
(2)漏电保护器的原理：通过检测电路中零线和火线中电流大小差异来控制开关的。
1. 如图所示，甲、乙、丙、丁四幅图是使用试电笔辨别火线与零线的情景，其中正确使用试电笔的是选项（　　）
基础巩固题
A．甲和乙 B．乙和丙 C．乙和丁 D．甲和丁
C
2. 如图，当开关S闭合后，电灯L正常发光，用测电笔测试c、 d两点时，测电笔的发光情况是（ ）
基础巩固题
A．d 点亮、c 点不亮 B．c 点亮、d点不亮
C．c、d 点都亮 D．c、d 点都不亮
A
3. 家庭电路的一部分如图甲所示下列说法正确的是（　　）
基础巩固题
A．图甲中开关和电灯的安装正确
B．图甲中三孔插座的安装合理
C．图甲中电灯和插座是并联的
D．用图乙的方法使用试电笔测试图甲中A点，氖管会发光
C
4. （双选）如图所示家庭电路连接正确，各元件均正常，有关说法正确的是（　　）
基础巩固题
A．洗衣机接入三孔插座后电灯与洗衣机是串联的
B．洗衣机接入三孔插座能使洗衣机金属外壳接地
C．闭合开关时人接触B点或C点都可能引起触电
D．断开开关时B、C两点试电笔氖管都不发光
BD
课堂小结
