四川省凉山州高二（下）开学考试物理试题
一、单选题

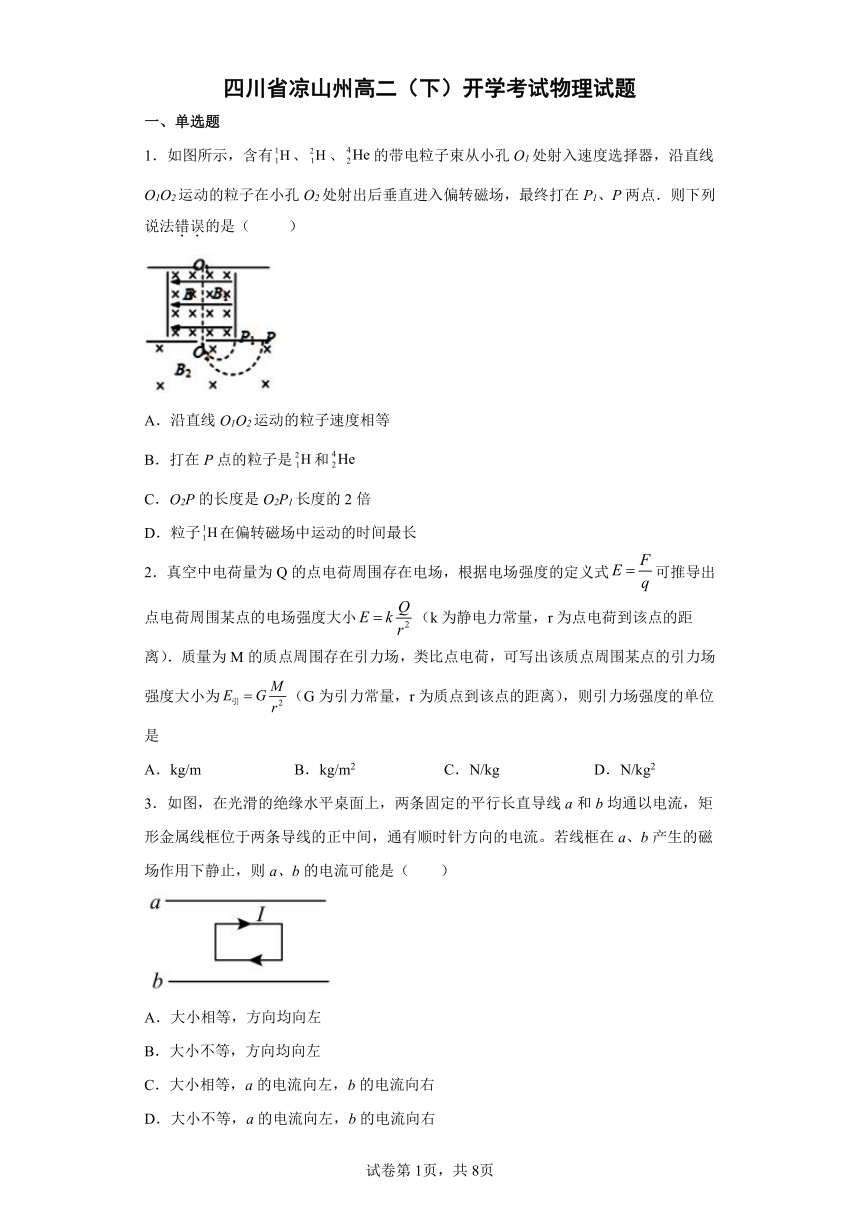

1．如图所示，含有、、的带电粒子束从小孔O1处射入速度选择器，沿直线O1O2运动的粒子在小孔O2处射出后垂直进入偏转磁场，最终打在P1、P两点．则下列说法错误的是（ ）
A．沿直线O1O2运动的粒子速度相等
B．打在P点的粒子是和
C．O2P的长度是O2P1长度的2倍
D．粒子在偏转磁场中运动的时间最长
2．真空中电荷量为Q的点电荷周围存在电场，根据电场强度的定义式可推导出点电荷周围某点的电场强度大小（k为静电力常量，r为点电荷到该点的距离）．质量为M的质点周围存在引力场，类比点电荷，可写出该质点周围某点的引力场强度大小为（G为引力常量，r为质点到该点的距离），则引力场强度的单位是
A．kg/m B．kg/m2 C．N/kg D．N/kg2
3．如图，在光滑的绝缘水平桌面上，两条固定的平行长直导线a和b均通以电流，矩形金属线框位于两条导线的正中间，通有顺时针方向的电流。若线框在a、b产生的磁场作用下静止，则a、b的电流可能是（　　）
A．大小相等，方向均向左
B．大小不等，方向均向左
C．大小相等，a的电流向左，b的电流向右
D．大小不等，a的电流向左，b的电流向右

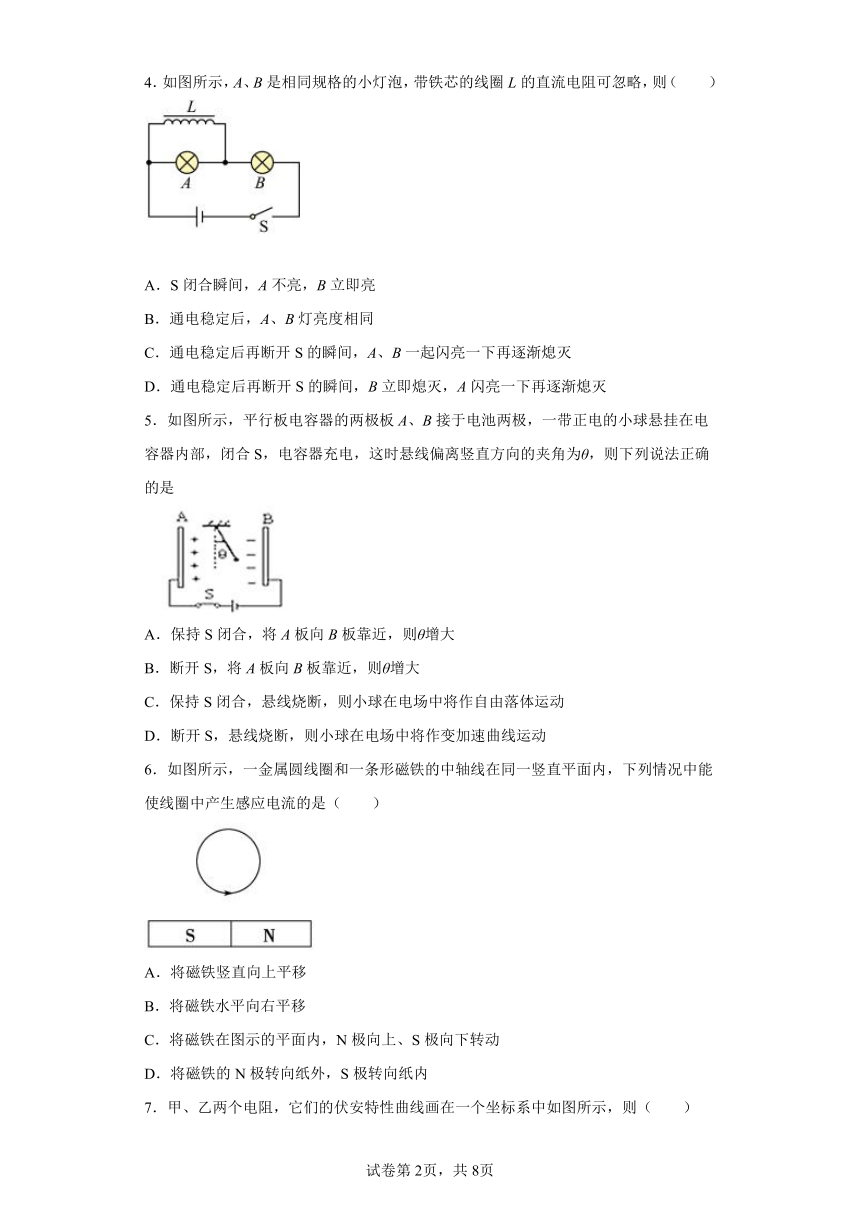

4．如图所示，A、B是相同规格的小灯泡，带铁芯的线圈L的直流电阻可忽略，则（　　）
A．S闭合瞬间，A不亮，B立即亮
B．通电稳定后，A、B灯亮度相同
C．通电稳定后再断开S的瞬间，A、B一起闪亮一下再逐渐熄灭
D．通电稳定后再断开S的瞬间，B立即熄灭，A闪亮一下再逐渐熄灭
5．如图所示，平行板电容器的两极板A、B接于电池两极，一带正电的小球悬挂在电容器内部，闭合S，电容器充电，这时悬线偏离竖直方向的夹角为θ，则下列说法正确的是
A．保持S闭合，将A板向B板靠近，则θ增大
B．断开S，将A板向B板靠近，则θ增大
C．保持S闭合，悬线烧断，则小球在电场中将作自由落体运动
D．断开S，悬线烧断，则小球在电场中将作变加速曲线运动
6．如图所示，一金属圆线圈和一条形磁铁的中轴线在同一竖直平面内，下列情况中能使线圈中产生感应电流的是（　　）
A．将磁铁竖直向上平移
B．将磁铁水平向右平移
C．将磁铁在图示的平面内，N极向上、S极向下转动
D．将磁铁的N极转向纸外，S极转向纸内
7．甲、乙两个电阻，它们的伏安特性曲线画在一个坐标系中如图所示，则（　　）
A．甲乙的电阻之比为1∶2
B．甲乙的电阻之比为3∶1
C．在两个电阻两端加上相同的电压，通过甲的电流是通过乙的两倍
D．欲使通过两个电阻的电流相同，加在乙两端的电压是加在甲两端电压的3倍
8．电动势为E、内阻不计的电源与定值电阻及滑动变阻器R连接成如图所示的电路.当滑动变阻器的触头由中点滑向a端时
A．电压表和电流表示数都增大
B．电压表和电流表示数都减小
C．电压表示数不变，电流表示数减小
D．电压表示数减小，电流表示数增大
二、多选题
9．图中K、L、M为静电场中的三个相距较近的等差等势面。一带电粒子射入此静电场中后，依a→b→c→d→e轨迹运动。已知K、L、M电势满足φK<φL<φM，下列说法中正确的是 （ ）
A．粒子带负电
B．粒子在bc段作减速运动
C．粒子在c点时电势能最小
D．粒子在b点与d点的速率大小相等

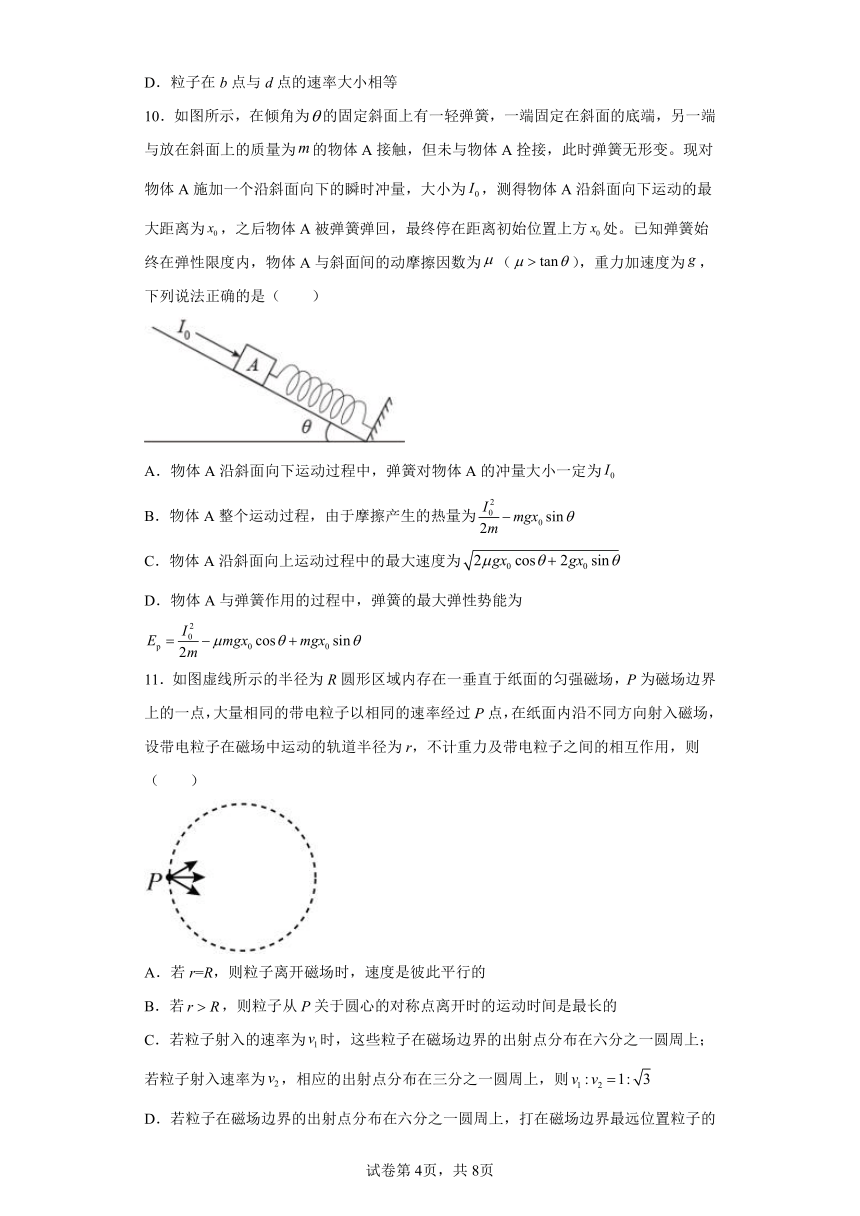

10．如图所示，在倾角为的固定斜面上有一轻弹簧，一端固定在斜面的底端，另一端与放在斜面上的质量为的物体A接触，但未与物体A拴接，此时弹簧无形变。现对物体A施加一个沿斜面向下的瞬时冲量，大小为，测得物体A沿斜面向下运动的最大距离为，之后物体A被弹簧弹回，最终停在距离初始位置上方处。已知弹簧始终在弹性限度内，物体A与斜面间的动摩擦因数为（），重力加速度为，下列说法正确的是（　　）
A．物体A沿斜面向下运动过程中，弹簧对物体A的冲量大小一定为
B．物体A整个运动过程，由于摩擦产生的热量为
C．物体A沿斜面向上运动过程中的最大速度为
D．物体A与弹簧作用的过程中，弹簧的最大弹性势能为
11．如图虚线所示的半径为R圆形区域内存在一垂直于纸面的匀强磁场，P为磁场边界上的一点，大量相同的带电粒子以相同的速率经过P点，在纸面内沿不同方向射入磁场，设带电粒子在磁场中运动的轨道半径为r，不计重力及带电粒子之间的相互作用，则（　　）
A．若r=R，则粒子离开磁场时，速度是彼此平行的
B．若，则粒子从P关于圆心的对称点离开时的运动时间是最长的
C．若粒子射入的速率为时，这些粒子在磁场边界的出射点分布在六分之一圆周上；若粒子射入速率为，相应的出射点分布在三分之一圆周上，则
D．若粒子在磁场边界的出射点分布在六分之一圆周上，打在磁场边界最远位置粒子的运动时间为；若粒子在磁场边界的出射点分布在三分之一圆周上，打在磁场边界最远位置粒子的运动时间为，则
12．如图所示，磁场方向垂直固定斜面向上，磁感应强度大小随时间变化的规律为B＝（2＋2t）T。将一根长0.3 m、质量为0.2 kg的通电硬直导线置于斜面上，导线两侧固定有立柱，导线中电流大小为1 A。t＝0和t＝2 s时刻，导线对两侧立柱的压力恰好为零。重力加速度大小g＝10 m/s2。下列说法正确的是（　　）
A．斜面倾角θ＝30°
B．导线对斜面的压力为1 N
C．导线与斜面间最大静摩擦力为0.6 N
D．在t＝1 s时，导线所受的摩擦力为零
三、实验题
13．某科技小组要测量一未知电阻Rx的阻值，实验室提供了下列器材：
A．待测电阻Rx
B．电池组(电动势3 V，内阻约5 )
C．电压表(量程3 V，内阻约3 000 )
D．电流表(量程5 mA，内阻约10 )
E．滑动变阻器(最大阻值50，额定电流1.0 A)
F．开关、导线若干
该小组使用完全相同的器材用不同的测量电路(电流表内接或外接)进行测量，并将其测量数据绘成U一I图象，如图甲和图乙所示．
①由测量结果判定_______图测量结果较为准确，其测量值Rx=_______ (结果保留三位有效数字)，Rx的测量值________真实值(选填“大于”“等于”或“小于”)．
②请把正确的测量电路图画在方框内______．
14．某学习小组为测量一铜芯电线的电阻率，他们截取了一段电线，用米尺测出其长度为L，用螺旋测微器测得其直径为D，用多用电表测得其电阻值约为5Ω。为提高测量的精确度，该小组的人员从下列器材中挑选了一些元件，设计了一个电路，重新测量这段电线（用Rx表示）的电阻。
A．电源E（电动势为3.0V，内阻不计）
B．电压表V1（量程为0～3.0V，内阻约为2kΩ）
C．电压表V2（量程为0～15.0V，内阻约为6kΩ）
D．电流表A1（量程为0～0.6A，内阻约为1Ω）
E．电流表A2（量程为0～3.0A，内阻约为0.1Ω）
F．滑动变阻器R1（最大阻值为10Ω，允许通过的最大电流为2.0A）
G．滑动变阻器R2（最大阻值为1kΩ，允许通过的最大电流为1.0A）
H．开关S一个，导线若干
（1）如图所示是该实验小组用螺旋测微器对铜芯电线直径D的某次测量，其读数是___________mm；
（2）实验时电压表应选用___________，电流表应选用___________，滑动变阻器应选用___________ ；（只填代号）
（3）某次测量时，电压表示数为U，电流表示数为I，则该铜芯电线的电阻率的表达式=___________。
四、解答题
15．如图所示，平行金属板A、B间距为d，电压为，一电子由静止从A板开始加速，穿过B板的小孔，垂直进入平行金属板C、D间的匀强电场。C、D两板间距离和板长均为L，在C、D板的右侧L处有一垂直于C、D板的显示屏MN，当C、D间电压为零时，电子打在屏上O点。当C、D间电压为U时。电子打在MN屏的P点（图中没画出）。已知电子电量为e，质量为m，电子重力不计，求：
（1）电子离开加速电场时的速度和在偏转电场中的加速度；
（2）电子从静止开始运动到打到P点所经过的时间；
（3）OP间的距离。
16．如图所示为电动机提升重物的装置，电动机线圈电阻为，电动机两端电压为5V，电路中的电流为1A，物体A重20N，不计一切摩擦.求：
（1）此电动机工作1h所产生的热量是多少？
（2）电动机输入功率和输出功率各是多少？
（3）10s内，可以把重物A匀速提升多高？
17．如图,在xOy平面的0≤x≤2a范围内有沿+y方向的匀强电场,在x>2a范围内某矩形区域有一个垂直xOy平面向里的匀强磁场,磁感应强度为B．一质量为m、电荷量为+q的粒子从坐标原点O以速度v0沿+x方向射入电场,从M点离开电场,M点坐标为,再经时间t=进入匀强磁场,又从M点正上方的N点沿-x方向再次进入匀强电场．不计粒子重力,已知sin 15°=,cos 15°=．求:
(1)匀强电场的电场强度;
(2)N点的纵坐标;
(3)矩形匀强磁场的最小面积．
18．如图甲所示，发电机电枢轴上缠绕一细绳，绳下悬挂一质量为m的重物，重物以速度v匀速下降，发电机的线圈电阻不计，外电阻为R，重力加速度为g，阻力不计，求：
（1）发电机的输出功率P；
（2）流过电阻R的电流I；
（3）将电阻R换成一直流电源，电动势为E，电源内阻也为R，如图乙所示，发电机将变为电动机，仍然提升质量为m的重物。重物匀速上升时的速度u。
