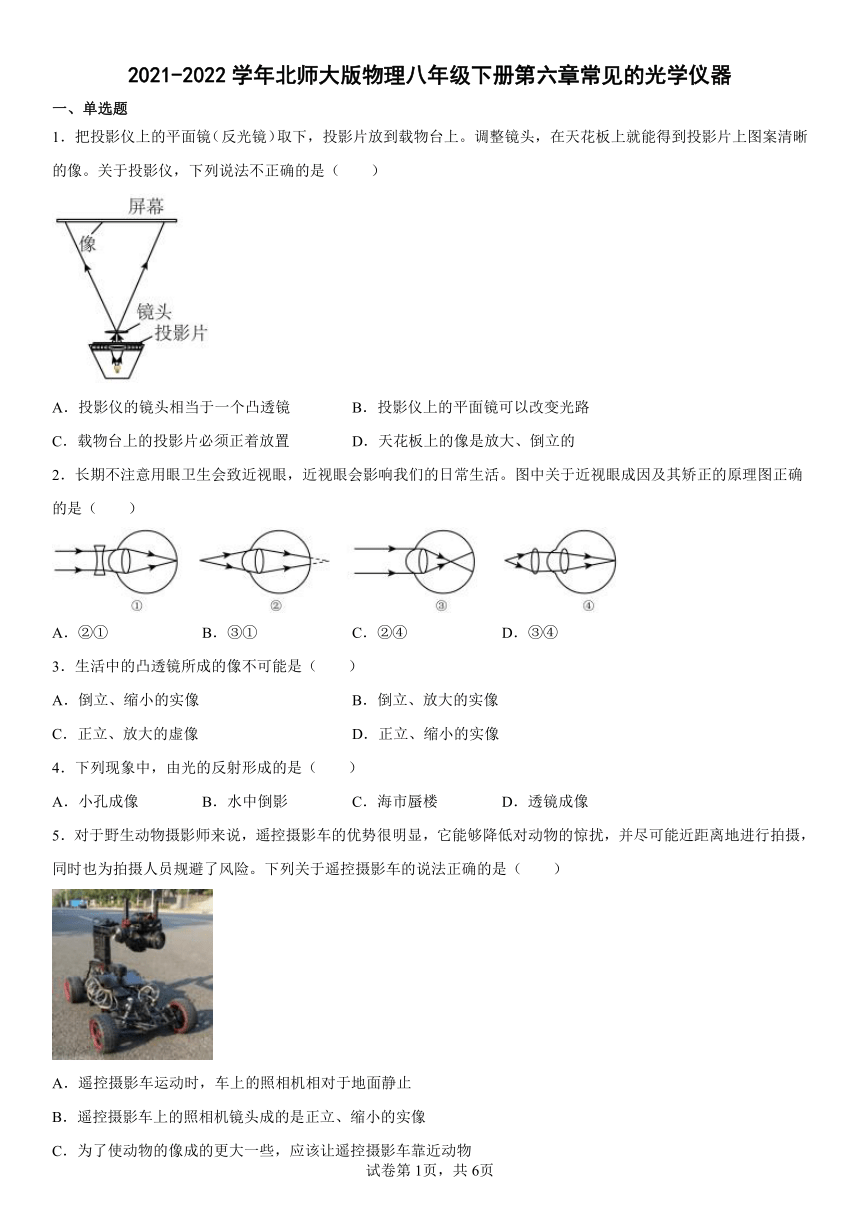

2021-2022学年北师大版物理八年级下册第六章常见的光学仪器
一、单选题
1．把投影仪上的平面镜反光镜取下，投影片放到载物台上。调整镜头，在天花板上就能得到投影片上图案清晰的像。关于投影仪，下列说法不正确的是（ ）
A．投影仪的镜头相当于一个凸透镜 B．投影仪上的平面镜可以改变光路
C．载物台上的投影片必须正着放置 D．天花板上的像是放大、倒立的
2．长期不注意用眼卫生会致近视眼，近视眼会影响我们的日常生活。图中关于近视眼成因及其矫正的原理图正确的是（ ）
A．②① B．③① C．②④ D．③④
3．生活中的凸透镜所成的像不可能是（ ）
A．倒立、缩小的实像 B．倒立、放大的实像
C．正立、放大的虚像 D．正立、缩小的实像
4．下列现象中，由光的反射形成的是（ ）
A．小孔成像 B．水中倒影 C．海市蜃楼 D．透镜成像
5．对于野生动物摄影师来说，遥控摄影车的优势很明显，它能够降低对动物的惊扰，并尽可能近距离地进行拍摄，同时也为拍摄人员规避了风险。下列关于遥控摄影车的说法正确的是（ ）
A．遥控摄影车运动时，车上的照相机相对于地面静止
B．遥控摄影车上的照相机镜头成的是正立、缩小的实像
C．为了使动物的像成的更大一些，应该让遥控摄影车靠近动物
D．遥控摄影车的遥控器是利用紫外线进行工作的

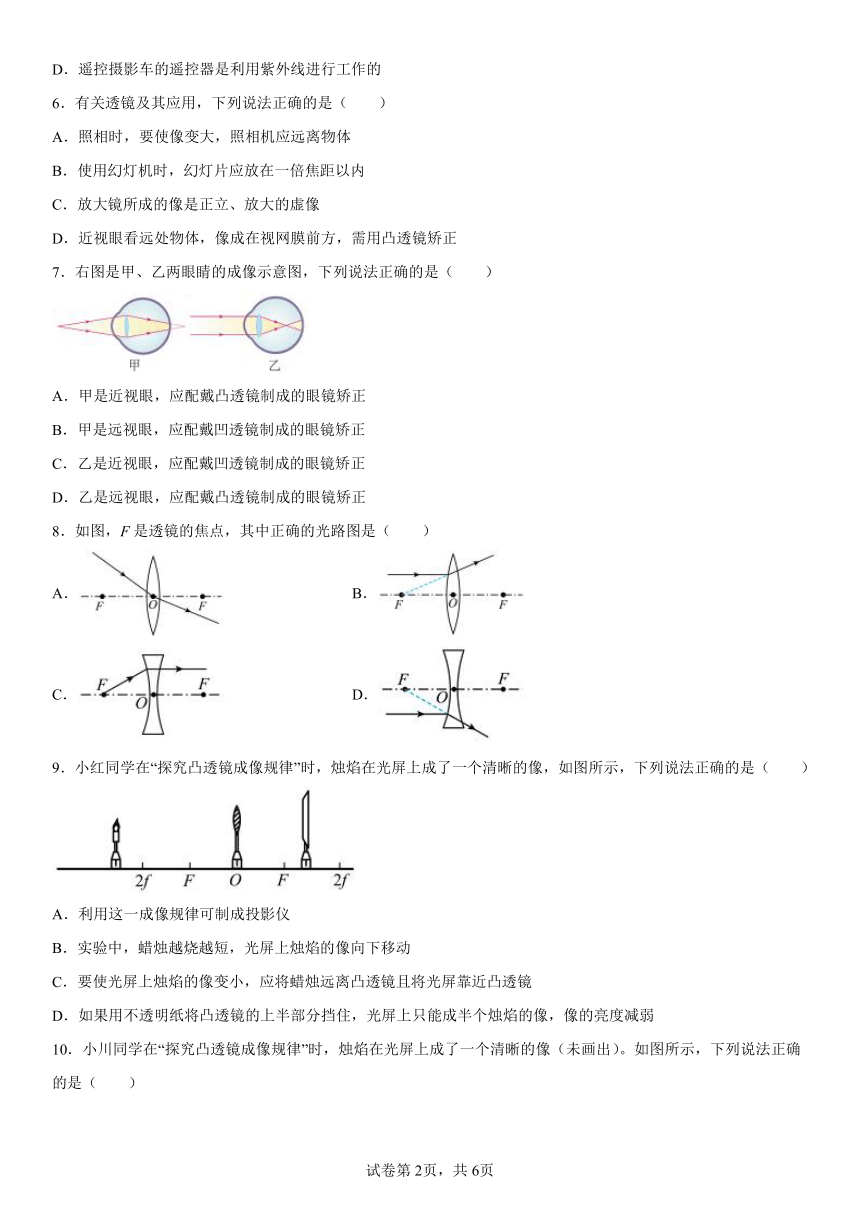

6．有关透镜及其应用，下列说法正确的是（ ）
A．照相时，要使像变大，照相机应远离物体
B．使用幻灯机时，幻灯片应放在一倍焦距以内
C．放大镜所成的像是正立、放大的虚像
D．近视眼看远处物体，像成在视网膜前方，需用凸透镜矫正
7．右图是甲、乙两眼睛的成像示意图，下列说法正确的是（ ）
A．甲是近视眼，应配戴凸透镜制成的眼镜矫正
B．甲是远视眼，应配戴凹透镜制成的眼镜矫正
C．乙是近视眼，应配戴凹透镜制成的眼镜矫正
D．乙是远视眼，应配戴凸透镜制成的眼镜矫正
8．如图，F是透镜的焦点，其中正确的光路图是（ ）
A． B．
C． D．
9．小红同学在“探究凸透镜成像规律”时，烛焰在光屏上成了一个清晰的像，如图所示，下列说法正确的是（ ）
A．利用这一成像规律可制成投影仪
B．实验中，蜡烛越烧越短，光屏上烛焰的像向下移动
C．要使光屏上烛焰的像变小，应将蜡烛远离凸透镜且将光屏靠近凸透镜
D．如果用不透明纸将凸透镜的上半部分挡住，光屏上只能成半个烛焰的像，像的亮度减弱
10．小川同学在“探究凸透镜成像规律”时，烛焰在光屏上成了一个清晰的像（未画出）。如图所示，下列说法正确的是（ ）
A．利用这一成像规律可制成照相机
B．实验中，蜡烛越烧越短，光屏上烛焰的像向下移动
C．如果用不透明纸将凸透镜的上半部分挡住，光屏上不能成像
D．要使光屏上的像变小，只需将蜡烛远离凸透镜
二、填空题
11．在森林中游玩时，不得随意丢弃饮料瓶，若瓶内有水，圆形饮料瓶就相当于______透镜，太阳出来后，可能引起森林大火，小明在森林里步行5400m，用时1.5h，他步行的平均速度为______km/h，合______m/s。
12．一物体放在焦距为10厘米的凸透镜前，在凸透镜另一侧的光屏上成一个放大的 __像（选填“虚”或“实”），则物体离透镜的距离是 __，像离透镜的距离是 __（选填“10厘米~20厘米”、“大于20厘米”或“小于10厘米”）。
13．清晨，小草的露珠下面的叶脉看起来比较大，这是露珠产生了_____镜的功能，形成了放大的_____（选填“实”或“虚”）像，这是由于光的_____射现象的结果。
14．小明利用电脑上的视频摄像头给自己拍数码登记照。试拍后发现左边的脸白，原来脸的左侧放有台灯，这是由于光的___造成的；如果觉得像偏小，他应该___（填“靠近”或“远离”）镜头。
15．如图取一个大烧杯，里面充以烟雾，倒扣在桌面上，在杯底放一个凸透镜或凹透镜，用手电筒射出一束平行光束，垂直照射透镜。此过程在探究透镜___________问题，杯中充以烟雾是为了___________。由实验现象可得出的实验结论是：凸透镜对光具有___________作用；凹透镜对光具有___________作用。
16．张明同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，该凸透镜的焦距是_______cm，当把物体从距凸透镜6cm处移动到7.5cm处的过程中，所成像的大小_______。（选填“变大”、“变小”或“不变”）
17．如图所示，圆柱形玻璃瓶里装满水，把一支铅笔水平地放在靠近玻璃瓶的一侧，透过玻璃瓶可以看到铅笔的形状_______（填“不变”或“变化”）；把铅笔由靠近玻璃瓶的位置向远处慢慢移动时，透过玻璃瓶会看到铅笔尖逐渐______（填“变长”或“变短”），同时会看到铅笔______（填“变粗”、“变细”或“粗细不变”），到某一位置以后，铅笔尖的方向______（填“会”或“不会”）改变。
18．如图所示，为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B点时，像在C点。则凸透镜的精确位置在______点的______侧。（选填“左”或“右”）
19．周末，小丽同学在某商场乘坐观光电梯匀速下降过程中，感到周围建筑物在“上升”，她选择的参照物是______；“自拍神器”给旅行者自拍带来方便，如图所示，与直接拿手机自拍相比，利用自拍杆可以_______物距，减小人像的大小，从而________取景范围，取得更好的拍摄效果。（均填“增大”或“减小”）
三、作图题
20．在图1中完成凸透镜光路图，在图2中完成凹透镜光路图。

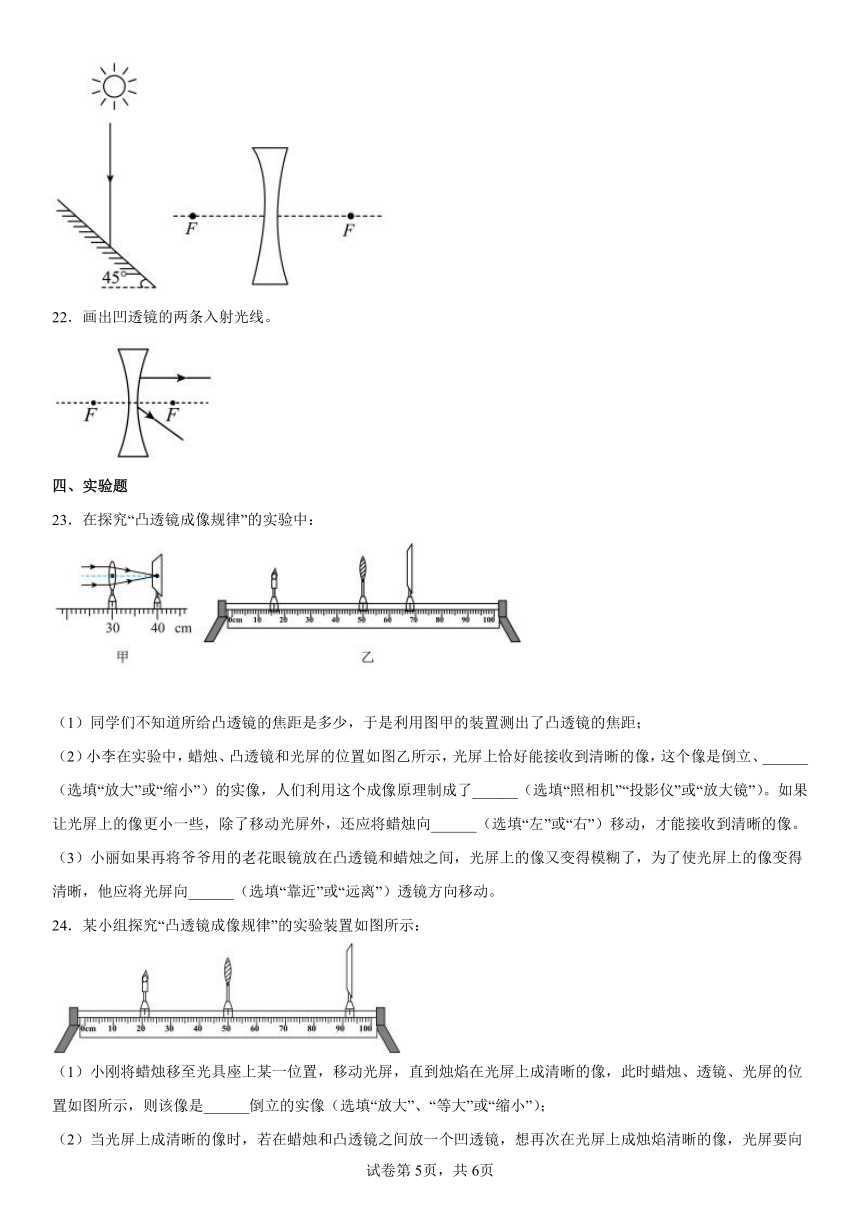

21．如图所示，一束太阳光垂直射向与水平方向夹角为45°的平面镜，画出光线经平面镜反射后的反射光线，再经水平放置的凹透镜折射后的折射光线。
22．画出凹透镜的两条入射光线。
四、实验题
23．在探究“凸透镜成像规律”的实验中：
（1）同学们不知道所给凸透镜的焦距是多少，于是利用图甲的装置测出了凸透镜的焦距；
（2）小李在实验中，蜡烛、凸透镜和光屏的位置如图乙所示，光屏上恰好能接收到清晰的像，这个像是倒立、______（选填“放大”或“缩小”）的实像，人们利用这个成像原理制成了______（选填“照相机”“投影仪”或“放大镜”）。如果让光屏上的像更小一些，除了移动光屏外，还应将蜡烛向______（选填“左”或“右”）移动，才能接收到清晰的像。
（3）小丽如果再将爷爷用的老花眼镜放在凸透镜和蜡烛之间，光屏上的像又变得模糊了，为了使光屏上的像变得清晰，他应将光屏向______（选填“靠近”或“远离”）透镜方向移动。
24．某小组探究“凸透镜成像规律”的实验装置如图所示：
（1）小刚将蜡烛移至光具座上某一位置，移动光屏，直到烛焰在光屏上成清晰的像，此时蜡烛、透镜、光屏的位置如图所示，则该像是______倒立的实像（选填“放大”、“等大”或“缩小”）；
（2）当光屏上成清晰的像时，若在蜡烛和凸透镜之间放一个凹透镜，想再次在光屏上成烛焰清晰的像，光屏要向______透镜方向移动（选填“远离”或“靠近”）；
（3）当蜡烛从远处以4cm/s的速度匀速移到同侧的2倍焦点时，则像移动的速度______4cm/s（选填“＞”、“＜”或“=”）。
25．用如图所示装置探究凸透镜成像规律。
（1）将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整烛焰、凸透镜和光屏三者的中心大致在___________；
（2）调整物距u，测量对应的像距v，数据如表所示。根据表中数据可知该凸透镜的焦距是_______cm；
u/cm 60 30 20 15 13 ……
v/cm 12 15 20 30 45 ……
（3）蜡烛、凸透镜和光屏在光具座上的位置如图所示，观察到光屏上有烛焰清晰的像（像未画出），该像是______（填“正立”、“倒立”）、___________（填“放大”、“缩小”、“等大”）的实像，生活中的______（填“照相机”、“投影仪”、“放大镜”）就是利用这个原理制成的；
（4）实验过程中由于蜡烛燃烧变短，烛焰在光屏上的像将向________移动，为了使烛焰的像再次成在光屏中央，应将凸透镜向________移动。（两空均填“上”或“下”）
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【解析】
AD．投影仪的镜头是一个凸透镜，成像原理利用的是当物距大于一倍焦距小于二倍焦距时，凸透镜成倒立、放大的实像，故AD正确，不符合题意；
B．投影仪上的平面镜会对光线进行反射，可以改变光路，故B正确，不符合题意；
C．投影仪成的是倒立、放大的实像，因此载物台上的投影片必须倒着放置，故C不正确，符合题意。
故选C。
2．B
【解析】
近视眼是晶状体曲度变大，会聚能力增强即折光能力增强造成的，像呈在视网膜的前方，故近视眼成因的示意图是图③，近视眼应该佩戴发散透镜即凹透镜，使光线推迟会聚。矫正的原理图是图①。
故选B。
3．D
【解析】
生活中的透镜三类应用中，照相机是物距大于2倍焦距成倒立、缩小实像；投影仪是物距大于1倍焦距小于2倍焦距成倒立、放大的实像；放大镜是物距小于焦距成正立、放大的虚像，故ABC不符合题意，D符合题意。
故选D。
4．B
【解析】
A．小孔成像是光的直线传播形成的，故A不符合题意；
B．水中倒影是平面镜成像现象，光的反射形成的，故B符合题意；
C．海市蜃楼是光在不均匀空气中发生的折射现象，故C不符合题意；
D．透镜成像是光从空气进入透镜时，发生折射形成的，故D不符合题意。
故选B。
5．C
【解析】
A．遥控摄影车上的照相机是固定在车上的，所以当遥控摄影车运动时，车上的照相机相对于车是静止的，相对于地面是运动的，故A错误；
B．照相机镜头成的是动物倒立、缩小的实像，故B错误；
C．根据凸透镜成像规律，为了使动物的像成的更大一些，应减小物距，即应该让遥控摄影车靠近动物，故C正确；
D．遥控摄影车的遥控器是利用红外线进行工作的，故D错误。
故选C。
6．C
【解析】
A．照相时，要使所拍摄景物的像变大，应将照相机的镜头靠近被拍摄物体，这样可增大像距，使像变大，故A错误；
B．使用幻灯机时，幻灯片应放在一倍焦距和二倍焦距之间，成倒立、放大的实像，故B错误；
C．放大镜成像时，物距小于焦距，成的像是正立、放大的虚像，故C正确；
D．近视眼看不清楚远处的物体，原因是远处物体的像成在视网膜的前方，但是我们可用发散作用的凹透镜矫正，使光线会聚能力减弱，能使像成在视网膜上，能看清物体，故D错误。
故选C。
7．C
【解析】
AB．由甲图可知，光线会聚在视网膜的后方，所以图甲表示远视眼（老花眼）的成像情况，此时晶状体太薄；为了使光线会聚在原来会聚点前面的视网膜上，就需要在光线进入人眼以前会聚一些，所以应佩戴对光线具有会聚作用的凸透镜来矫正，故AB错误；
CD．由图乙知，光线会聚在视网膜的前方，所以乙图表示近视眼的成像情况，此时晶体较厚，折光能力变强，像落在视网膜的前方，为了使光线会聚在原来会聚点后面的视网膜上，就需要在光线进入人眼以前发散一些，所以应佩戴对光线具有发散作用的凹透镜来矫正，故C正确，D错误。
故选C。
8．D
【解析】
A．过透镜光心的光心方向不发生改变，故A不符合题意；
B．入射光线平行于主光轴，经过凸透镜折射后，折射光线应该过焦点，故B不符合题意；
C．凹透镜对光线有发散作用，而图中的凹透镜对光线起了会聚作用，故C不符合题意；
D．平行于主光轴的入射光线经过凹透镜折射后发散，折射光线的反向延长线过焦点，故D符合题意。
故选D。
9．C
【解析】
A．由图知，蜡烛放在2倍焦距之外，所以此时成缩小、倒立的实像，照相机是根据这个原理制成的，故A错误；
B．由于成的实像是倒立的，所以蜡烛越烧越短，光屏上烛焰的像就应该向上移动，故B错误；
C．凸透镜成实像时，物距变大，像距变小，像变小，要使光屏上的烛焰的像变小，应增大物距，减小像距，即蜡烛应远离凸透镜，光屏靠近凸透镜，故C正确；
D．如果用不透明纸将凸透镜的上半部分挡住，烛焰发出的光射向凸透镜的下半部分，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗，故D错误。
故选C。
10．A
【解析】
A．由图示知，此时的物距大于二倍焦距，所成的是倒立、缩小的实像，照相机是利用这一规律工作的，故A正确；
B．蜡烛发出的光线经过凸透镜的光心时，传播方向不变，而蜡烛变短，凸透镜及光屏的高度不变时，蜡烛发出的经过凸透镜的光心的光线向上移，所以光屏上烛焰的像向上移动，故B错误；
C．用不透明纸将凸透镜上半部分挡住，光屏上仍能成像，但像变暗，因为不透明纸挡了射向凸透镜的部分光线，则透过凸透镜的光线变少了。故C错误；
D．在凸透镜成像中，物近像远像变大，反之，像要变小，物距要变大，所以应将蜡烛远离凸透镜，但同时像距离要变小，那么应同时将光屏靠近凸透镜。故D错误。
故选A。
11． 凸 3.6 1
【解析】
[1]圆形饮料瓶中间较厚，边缘较薄，相当于凸透镜，太阳出来照在饮料瓶上，饮料瓶会聚太阳光，会使局部温度升高，引起火灾。
[2][3]小明步行的路程
s=5400m=5.4km
小明步行的速度
12． 实 10厘米~20厘米 大于20厘米
【解析】
[1][2][3]由题知，凸透镜的焦距为10厘米；物体在凸透镜另一侧的光屏上成一个放大的像，则光屏上所成的像一定为实像；由凸透镜成倒立、放大实像的条件可知，物距处于一倍焦距和二倍焦距之间，即物体离透镜的距离在10厘米~20厘米之间；像距大于二倍焦距，即像离透镜的距离大于20厘米。
13． 放大 虚 折
【解析】
[1][2]露珠在外形上相当于一个凸透镜，而叶子离露珠较近，处于凸透镜焦距以内，成正立、放大的虚像。
[3]露珠在外形上相当于一个凸透镜，凸透镜成像是光的折射现象。
14． 反射 靠近
【解析】
[1]由于光沿直线传播，台灯放在左侧，所以灯光几乎全部射到人的左侧脸上，左脸反射的光线多，因此左脸白。
[2]摄像头就相当于照相机，照相机是利用物距大于2倍焦距成倒立缩小的实像的原理制成的，如果觉得像偏小，要想使像大一些，应靠近镜头，使物距减小，像距增大，像也增大。
15． 对光的作用 显示光路 会聚 发散
【解析】
[1][2]实验中光线不经过透镜时，光的传播方向不改变，经过凸透镜或凹透镜光的传播路线发生了改变，探究的是凸透镜和凹透镜对光线的作用；杯中充以烟雾是利用了光的反射，为了显示光路。
[3][4]光束通过凸透镜之后，光束变窄，说明凸透镜对光线有会聚作用；光束通过凹透镜之后，光束变宽，说明凹透镜对光线有会聚作用。
16． 8 变大
【解析】
[1][2]当
时，凸透镜成倒立、等大的实像，如图可知
所以f＝8cm。当把物体从距凸透镜6cm处移动到7.5cm处的过程中，物距始终小于焦距，成正立、放大的虚像，物距变大，像距变大，像变大。
17． 变化 变长 粗细不变
会
【解析】
[1]装满水的圆柱形玻璃瓶在左右方向上相当于一个凸透镜，刚开始铅笔靠近玻璃瓶放置时，处于玻璃瓶的一倍焦距以内，根据凸透镜成像规律可知，此时铅笔透过玻璃瓶成正立放大的虚像，因此铅笔的形状变化了。
[2][3][4]铅笔由靠近玻璃瓶的位置向远处慢慢移动时，根据凸透镜成虚像时“物远像远像变大”的规律可知，铅笔所成的虚像会越来越大，因此笔尖会越来越长；因为装水的玻璃杯在上下方向粗细相同，所以看到铅笔的粗细是不变的；当铅笔移动到玻璃瓶的一倍焦距以外时，由于此时成倒立放大的实像，因此铅笔尖的方向会突然发生变化。
18． A 左
【解析】
凸透镜既可使物体成实像，也可成虚像；成实像时，像与物分居凸透镜两侧；成虚像时，物与像在凸透镜同一侧。如果凸透镜放在A点左侧，将点光源放在A点时，像在B点；将点光源放在B点时，像在C点；符合成虚像时物体和像在凸透镜同一侧，且物距越大像距越大的特点，故符合题意。如果凸透镜放在AB之间，点光源放在A点时，像在B点，像与物在凸透镜两侧，则此时成的像是实像，AB两点均在一倍焦距以外；因此光源在B点时，成的像为实像，像与物在凸透镜两侧，即光源在B点时的像应该在B点左侧，不可能在C点，故不符合题意。若凸透镜在BC之间或在C点右侧，光源在A点时，若成虚像，则像点在A点的左侧；若成实像，则像点在透镜右侧，不可能在B点，故不符合题意；因此凸透镜在A点左侧。
19． 电梯 增大 增大
【解析】
[1]运动具有相对性，小丽同学在某商场乘坐观光电梯匀速下降过程中，感到周围建筑物在“上升”，则参照物相对于建筑物在下降，所以她选择的参照物是观光电梯。
[2][3]与直接拿手机自拍相比，使用自折杆时手机离人的距离更远，所以利用自拍杆可以增大物距，根据凸透镜成像规律，物距变大，像距变小，像也变小，故可以增大取景范围。
20．
【解析】
在图1中，平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴，故如下图所示：
在图2中，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过凹透镜光心的光线传播方向不改变；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：
21．
【解析】
根据光的反射定律，应先画出法线，由于法线与平面镜垂直，平面镜与水平面成45°，而入射光线竖直向下，所以入射角等于45°，则反射角也等于45°，反射光线与入射光线所成的夹角为90°，所以反射光线沿水平方向射出，凹透镜是水平放置的，故与凹透镜的主光轴平行，根据凹透镜对光线的作用的规律，其折射光线的反向延长线应过左边的虚焦点，如图所示
22．
【解析】
延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；过光心的光线经凹透镜折射后传播方向不改变，如下图
23． 缩小 照相机 左 靠近
【解析】
（2）[1][2]小李在实验中，蜡烛、凸透镜和光屏的位置如图乙所示，物距大于像距，光屏上恰好能接收到清晰的像，满足当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像，人们利用这个成像原理制成了照相机、摄像机。
[3]如果让光屏上的像更小一些，除了移动光屏外，还应将蜡烛向左移动以增大物距，光线穿过透镜后成像到透镜的距离也会变小，此时向左移动光屏能接收到清晰的像。
（3）[4]老花眼镜属于凸透镜，将老花眼镜放在凸透镜和蜡烛之间，光线提前聚焦，成的像会比原来的位置靠近透镜，光屏上的像又变得模糊了，为了使光屏上的像变得清晰，他应将光屏向靠近透镜方向移动。
24． 放大 远离
【解析】
（1）[1]由题意，蜡烛在如图所示的位置，可知，此时物距大于像距，能在光屏上成一倒立放大的实像。
（2）[2]若在蜡烛和凸透镜之间放一个凹透镜，光线会延迟会聚，物距变大，想再次在光屏上成烛焰清晰的像，光屏要向远离凸透镜的方向移动。
（3）[3]当物距大于2倍焦距时，凸透镜成倒立缩小的实像，当蜡烛从远处以4cm/s的速度匀速移到同侧的2倍焦点时，像移动的范围是1倍焦距和2倍焦距之间，所以像移动的速度小于4cm/s。
25． 同一高度 10 倒立 放大 投影仪 上 下
【解析】
（1）[1]为使像能成在光屏的中央，应调节凸透镜、光屏、烛焰的高度，使它们的中心大致在同一高度。
（2）[2]由表中数据可知，物距等于像距，所以此时成倒立、等大的实像，此时物距等于2倍焦距，即
2f=20cm
所以f=10cm。
（3）[3][4][5]由图可知，物距为
u=50.0cm-35.0cm=15.0cm
物距大于1倍焦距小于2倍焦距，成倒立放大的实像，投影仪应用此原理制成的。
（4）[6][7]光屏上成倒立的实像，蜡烛燃烧变短，烛焰在光屏上的像会向上移动，为了使烛焰的像成在光屏的中央，由过光心的光线传播方向不变可知，凸透镜向下移动。答案第1页，共2页
答案第1页，共2页
