第九章 压强
第4节 流体压强与流速关系
下页
上页

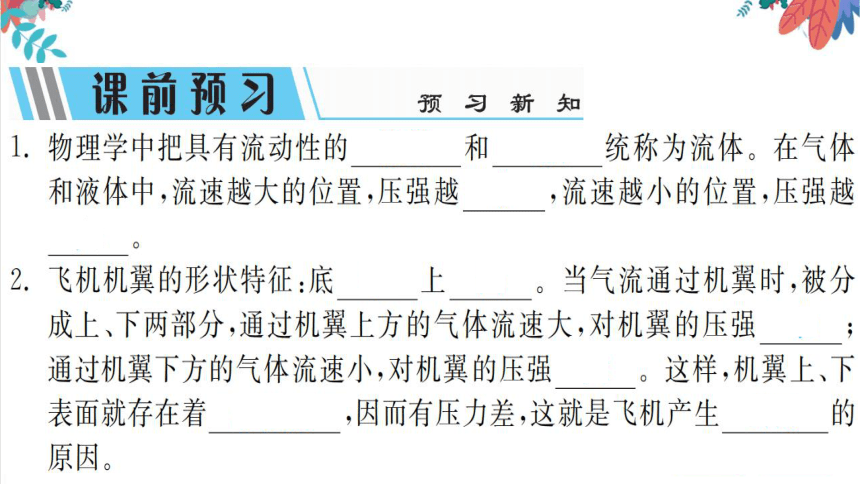

课前预习
新知
物理学中把具有流动性的液体和气体统称为流体。在气体
和液体中,流速越大的位置,压强越小,流速越小的位置,压强越
大
2.飞机机翼的形状特征:底平
当气流通过机翼时,被分
成上、下两部分,通过机翼上方的气体流速大,对机翼的压强小
通过机翼下方的气体流速小,对机翼的压强大。这样,机翼上、下
表面就存在着压强差,因而有压力差,这就是飞机产生升力的
原因

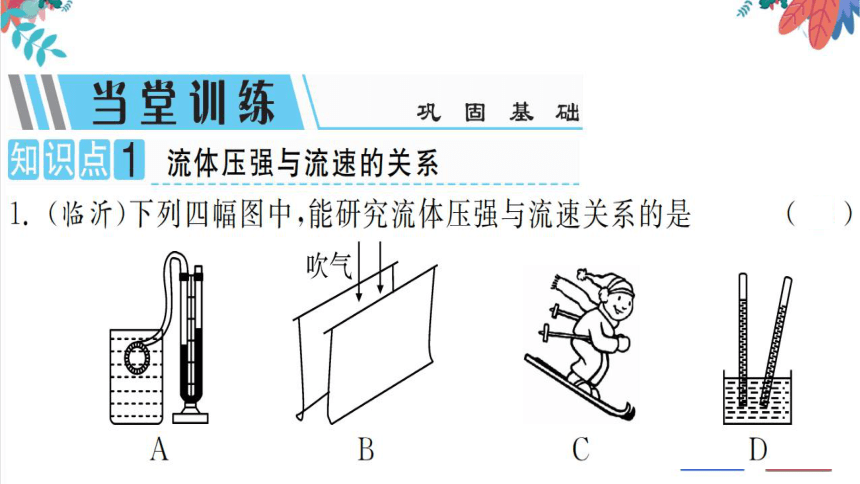

当堂训练
巩
基础
知识点1流体压强与流速的关系
1.(临沂)下列四幅图中,能研究流体压强与流速关系的是
( B
吹气
A
B
C

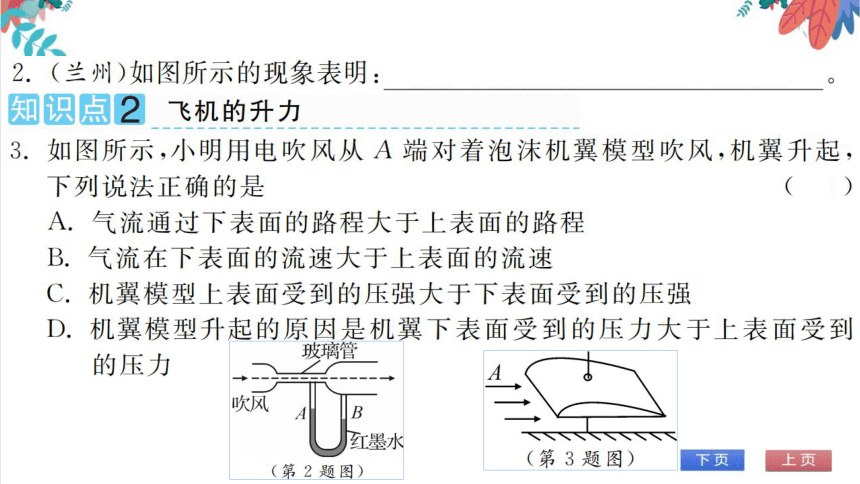

知识点2飞机的升力
如图所示,小明用电吹风从A端对着泡沫机翼模型吹风,机翼升起,
下列说法正确的是
A.气流通过下表面的路程大于上表面的路程
B.气流在下表面的流速大于上表面的流速
机翼模型上表面受到的压强大于下表面受到的压强
D.机翼模型升起的原因是机翼下表面受到的压力大于上表面受到
的压力

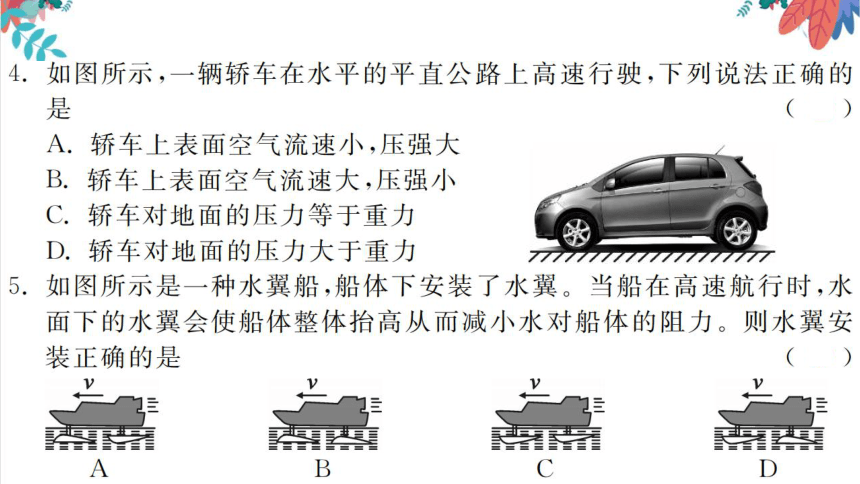

如图所示,一辆轿车在水平的平直公路上高速行驶,下列说法正确的
( B
A.轿车上表面空气流速小,压强大
B.轿车上表面空气流速大,压强小
C.轿车对地面的压力等于重力
D.轿车对地面的压力大于重力
如图所示是一种水翼船,船体下安装了水翼。当船在高速航行时,水
面下的水翼会使船体整体抬高从而减小水对船体的阻力。则水翼安
装正确的是
B
B
课后作业
全面提升

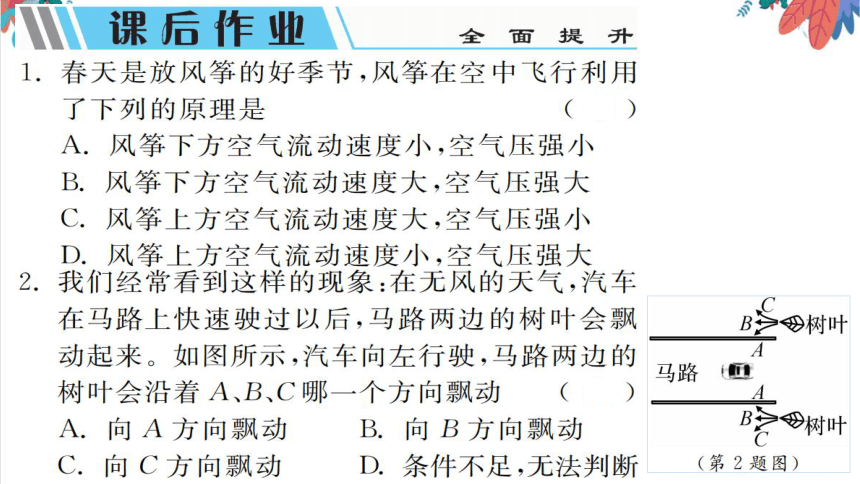

1.春天是放风筝的好季节,风筝在空中飞行利用
了下列的原理是
A.风筝下方空气流动速度小,空气压强小
B.风筝下方空气流动速度大,空气压强大
风筝上方空气流动速度大,空气压强小
D.风筝上方空气流动速度小,空气压强大
2.我们经常看到这样的现象:在无风的天气,汽车
在马路上快速驶过以后,马路两边的树叶会飘
动起来。如图所示,汽车向左行驶,马路两边的
树叶会沿着A、B、C哪一个方向飘动(A
A.向A方向飘动B.向B方向飘动
C.向C方向飘动
D.条件不足,无法判断
B≥树叶
马路m
B≥树叶
第2题图)

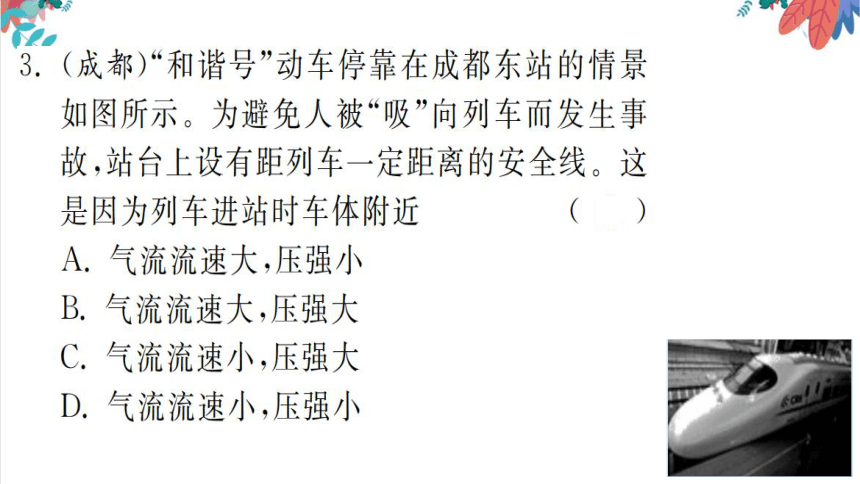

3.(成都)“和谐号”动车停靠在成都东站的情景
如图所示。为避免人被“吸”向列车而发生事
故,站台上设有距列车一定距离的安全线。这
是因为列车进站时车体附近
(A)
A.气流流速大,压强小
B.气流流速大,压强大
C.气流流速小,压强大
D.气流流速小,压强小
