第十二章 简单机械
第1节 杠杆
第2课时 杠杆的分类及综合应用
下页
上页
课前预习
习新知

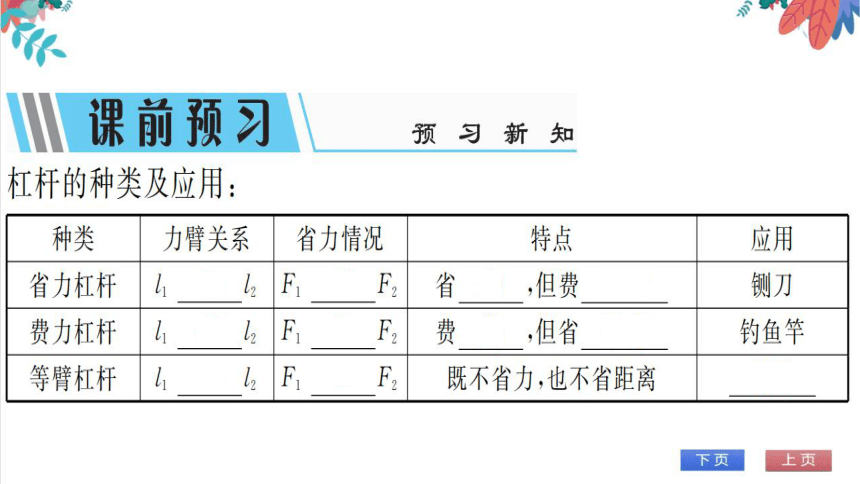

杠杆的种类及应用
种类
力臂关系省力情况
特点
应用
省力杠杆l
l2F
省力,但费距离
铡刀
费力杠杆l
l2F
FFF
费力,但省距离
钓鱼竿
等臂杠杆
l2f
既不省力,也不省距离
天平
当堂训练
巩固基础

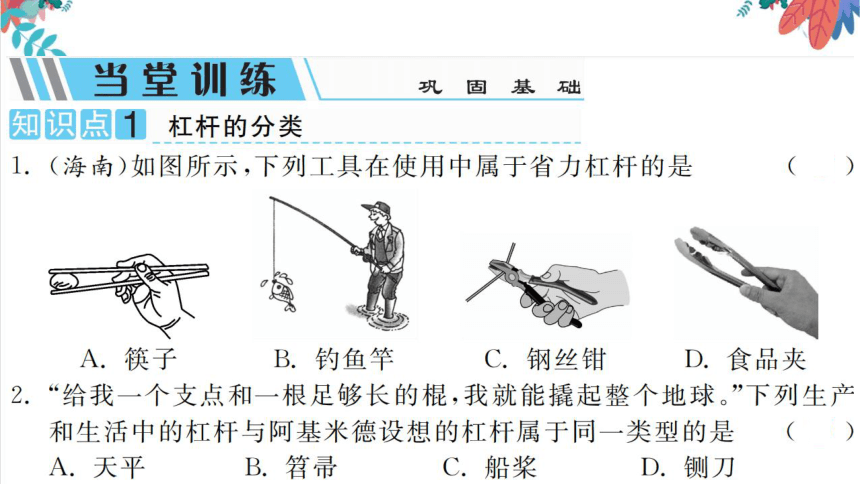

知识点1杠杆的分类
1.(海南)如图所示,下列工具在使用中属于省力杠杆的是
A.筷子
B.钓鱼竿
钢丝钳
D.食品夹
2.“给我一个支点和一根足够长的棍,我就能撬起整个地球。”下列生产
和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是(D
A.天平
B.笤帚
C.船桨
D.铡刀

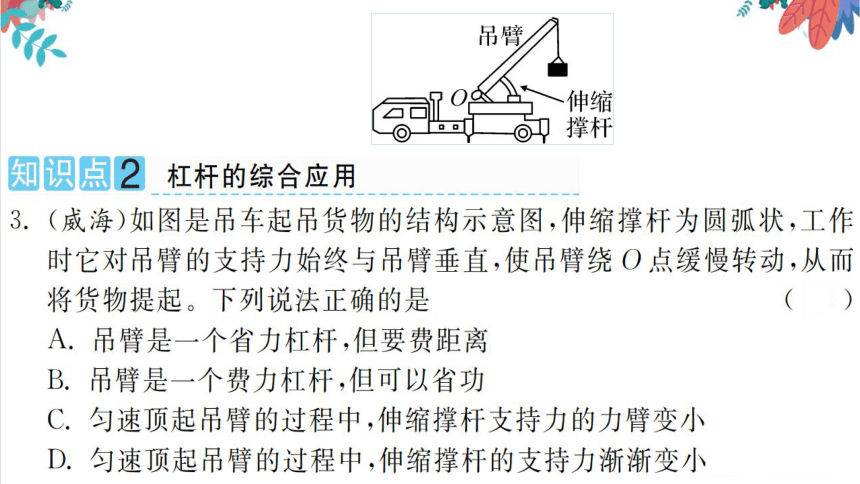

知织点2杠杆的综合应用
(威海)如图是吊车起吊货物的结构示意图,伸缩撑杆为圆弧状,工作
时它对吊臂的支持力始终与吊臂垂直,使吊臂绕O点缓慢转动,从而
将货物提起。下列说法正确的是
A.吊臂是一个省力杠杆,但要费距离
B.吊臂是一个费力杠杆,但可以省功
C.匀速顶起吊臂的过程中,伸缩撑杆支持力的力臂变小
D.匀速顶起吊臂的过程中,伸缩撑杄的支持力渐渐变小
o B
配重
绳子

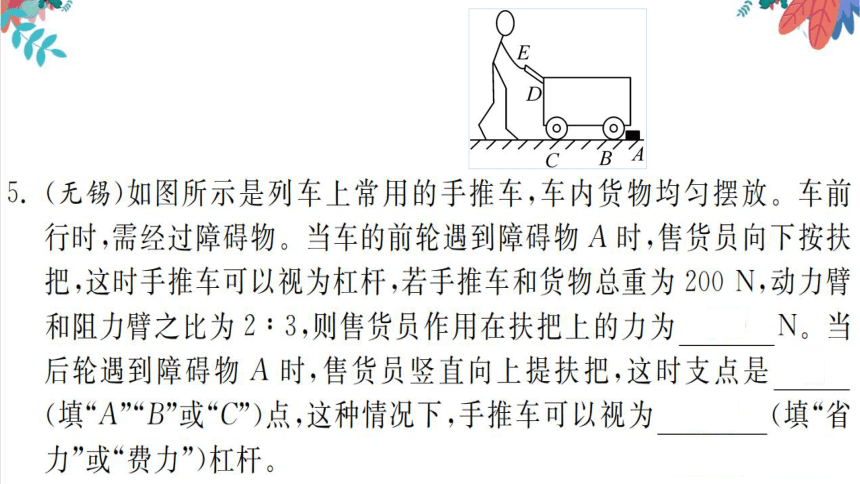

(无锡)如图所示是列车上常用的手推车,车内货物均匀摆放。车前
行时,需经过障碍物。当车的前轮遇到障碍物A时,售货员向下按扶
把,这时手推车可以视为杠杆,若手推车和货物总重为200N,动力臂
和阻力臂之比为2:3,则售货员作用在扶把上的力为300N。当
后轮遇到障碍物A时,售货员竖直向上提扶把,这时支点
B
(填“A”“B”或“C”)点,这种情况下,手推车可以视为省力(填“省
力”或“费力”)杠杆
CB A
课后作业
全面提升

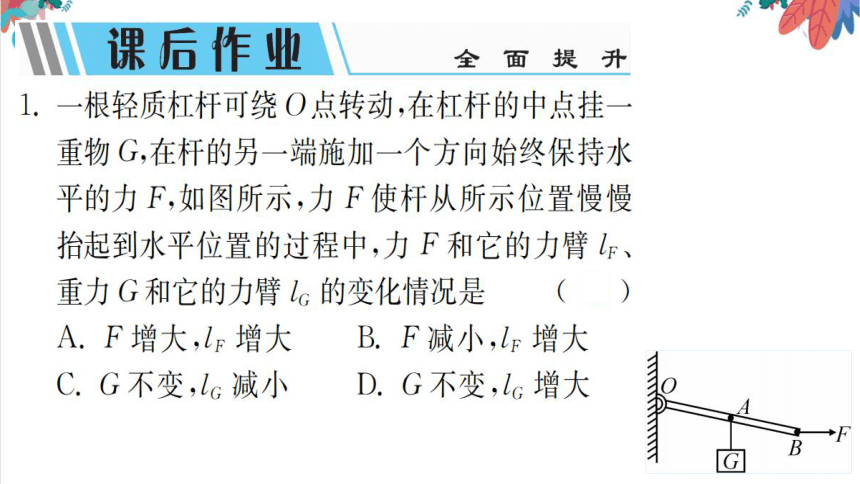

1.一根轻质杠杆可绕O点转动,在杠杆的中点挂
重物G,在杆的另一端施加一个方向始终保持水
平的力F,如图所示,力F使杄从所示位置慢慢
抬起到水平位置的过程中,力F和它的力臂l
重力G和它的力臂l的变化情况是
A.F增大,lF增大B.F减小,l增大
C.G不变,l减小
D.G不变,l增大
2.(自贡)如图所示,一根粗细均匀的铁棒AB静
止在水平地面上,现用力F将铁棒从水平地
面拉至竖直立起。在这个过程中,力F作用
在B端且始终与铁棒垂直,则力F将(B
A.逐渐变大
B.逐渐变小
C.保持不变
D.先变小后变大
3.(南通)如图,O为拉杆式旅行箱的轮轴,OA为
拉杆。现在拉杆端点A处施加力F,使箱体从
图示位置绕O点缓慢逆时针转至竖直位置。若
力F的大小保持不变,则力F的方向应(B
A.垂直于OA
B.竖直向上
C.沿OA向
D.水平向左
