第十二章 简单机械
第1节 杠杆
第1课时 杠杆及杠杆的平衡条件
下页
上页

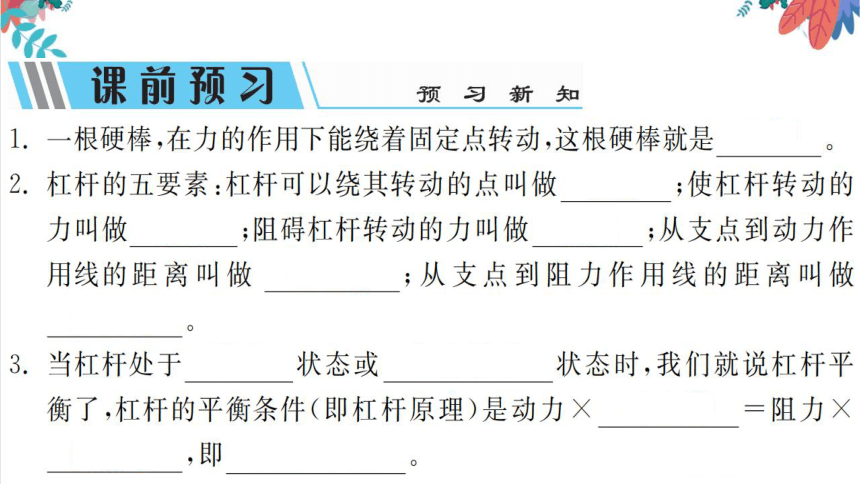

课前预习
预习新矢
1.一根硬棒,在力的作用下能绕着固定点转动,这根硬棒就是杠杆
2.杠杆的五要素:杠杆可以绕其转动的点叫做支点;使杠杆转动的
力叫做动力;阻碍杠杆转动的力叫做阻力;从支点到动力作
用线的距离叫做动力臂;从支点到阻力作用线的距离叫做
阻力臂
3.当杠杆处于静止状态或匀速转动状态时,我们就说杠杆平
衡了,杠杆的平衡条件(即杠杆原理)是动力×动力臂=阻力×
阻力臂,即F1l1=F2l2

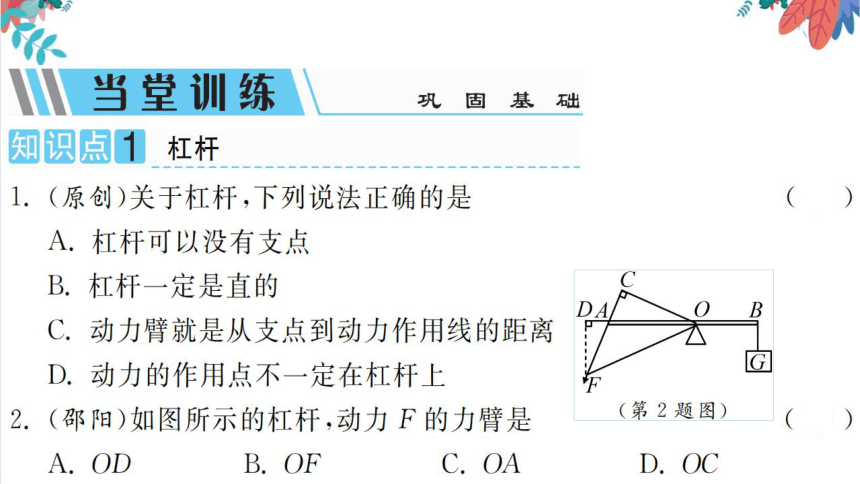

当堂训练
巩固基础
知识点1杠杆
(原创)关于杠杆,下列说法正确的是
A.杠杆可以没有支点
B.杠杆一定是直的
C.动力臂就是从支点到动力作用线的距离
D.动力的作用点不一定在杠杆上
2.(邵阳)如图所示的杠杆,动力F的力臂是
A. OD
B. OF
C. OA
D. OC

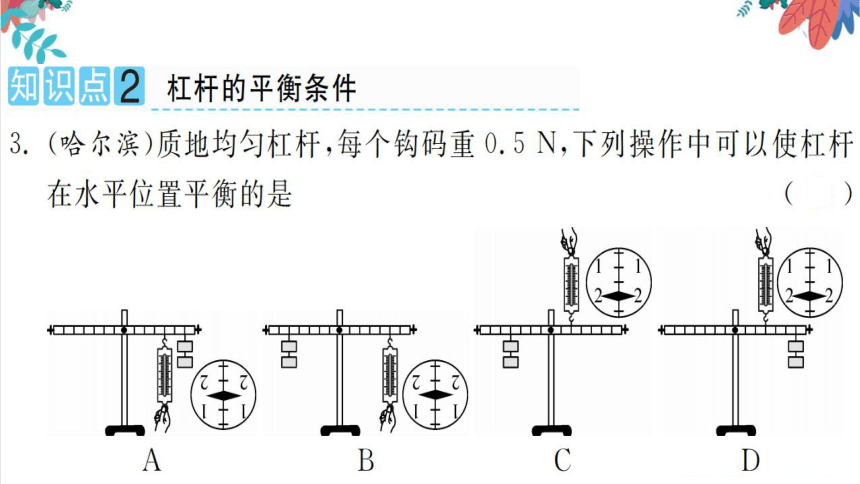

知识点2杠杆的平衡条件
3.(哈尔滨)质地均匀杠杆,每个钩码重0.5N,下列操作中可以使杠杆
在水平位置平衡的是
■■■■】■■■■
■■■■【】■
■■■■■
■■■■■
■■■■
己费的上
B

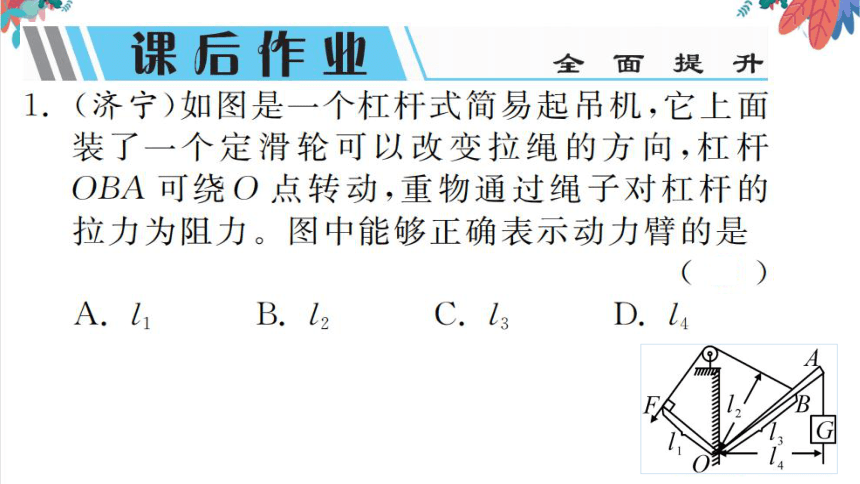

课后作业
全面提升
(济宁)如图是一个杠杆式简易起吊机,它上面
装了一个定滑轮可以改变拉绳的方向,杠杆
OBA可绕O点转动,重物通过绳子对杠杆的
拉力为阻力。图中能够正确表示动力臂的是
( B
B. Z

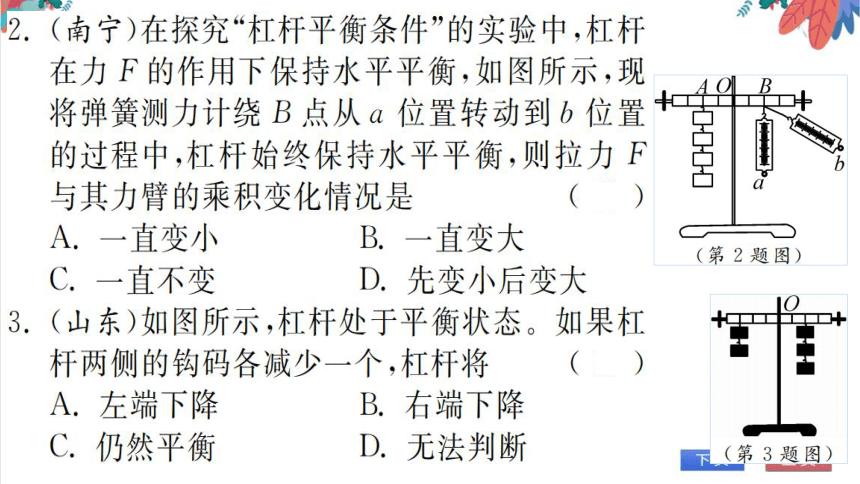

2.(南宁)在探究“杠杆平衡条件”的实验中,杠杆
在力F的作用下保持水平平衡,如图所示,现
将弹簧测力计绕B点从a位置转动到b位置
的过程中,杠杆始终保持水平平衡,则拉力F
与其力臂的乘积变化情况是
A.一直变小
B.一直变大
直不变
D.先变小后变大
3.(山东)如图所示,杠杆处于平衡状态。如果杠
杆两侧的钩码各减少一个,杠杆将
B
A.左端下降
B.右端下降
仍然平衡
D.无法判断
B
b
C
(第2题图)
(福建)《墨经》最早记述了秤的杠杆原理。图
中“标”“本”表示力臂,“权”重”表示力。以下
说法符合杠杆平衡原理的是
A.“权”小于“重”时,A端一定上扬
B.“权”小于“重”时,“标”一定小于“本”
C.增大“重”时,应把“权”向A端移
D.增大“重”时,应换用更小的“权
如图所示,AOB为轻质杠杆,B端挂一重物G
端分别作用四个方向力时,杠杆都能在图示位置
平衡,则四个力的大小说法正确的是
A.F2最小
B.F4最小
F1最小
D.F3最小
