第2节 滑轮 课时2 习题课件（含答案）

(共15张PPT)

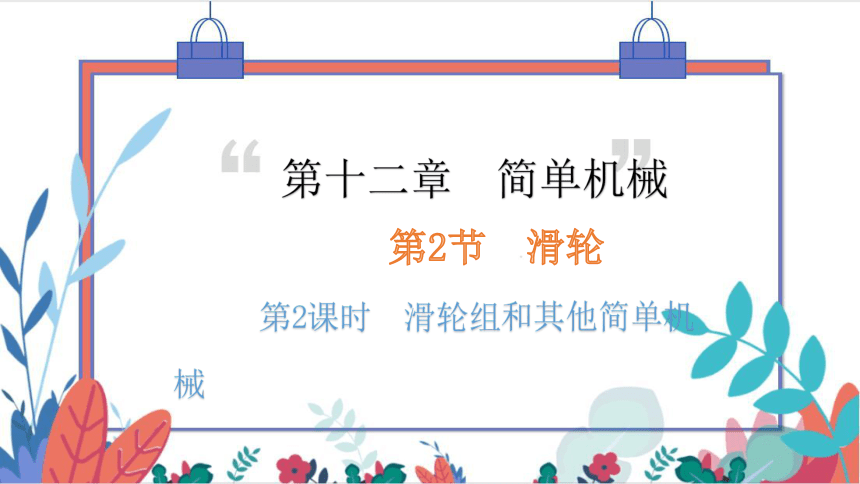

第十二章 简单机械
第2节 滑轮
第2课时 滑轮组和其他简单机械
下页
上页

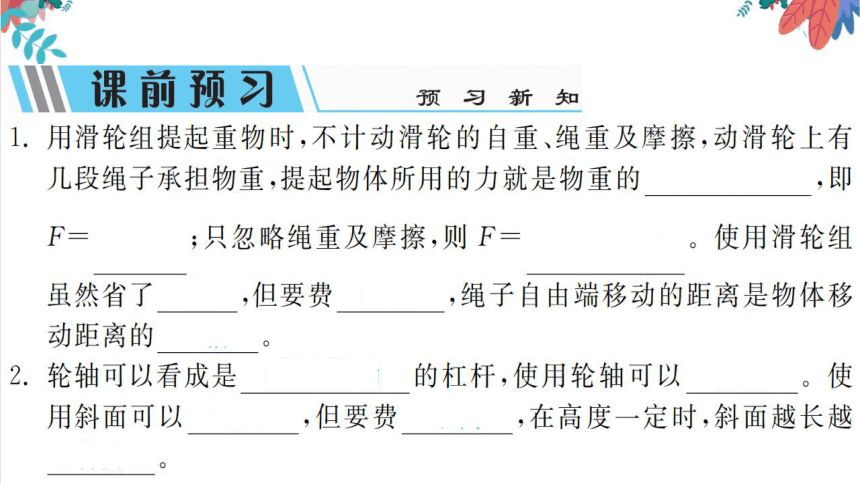

课前预习
预习新知
用滑轮组提起重物时,不计动滑轮的自重、绳重及摩擦,动滑轮上有
几段绳子承担物重,提起物体所用的力就是物重的几分之
物
G
F
只忽略绳重及摩擦,则F
使用滑轮组
72
虽然省了力,但要费距离,绳子自由端移动的距离是物体移
动距离的倍
2.轮轴可以看成是连续转动的杠杆,使用轮轴可以省力。使
用斜面可以省力,但要费距离,在高度一定时,斜面越长越
省力
当堂训练
巩固基础
知识点1滑轮组

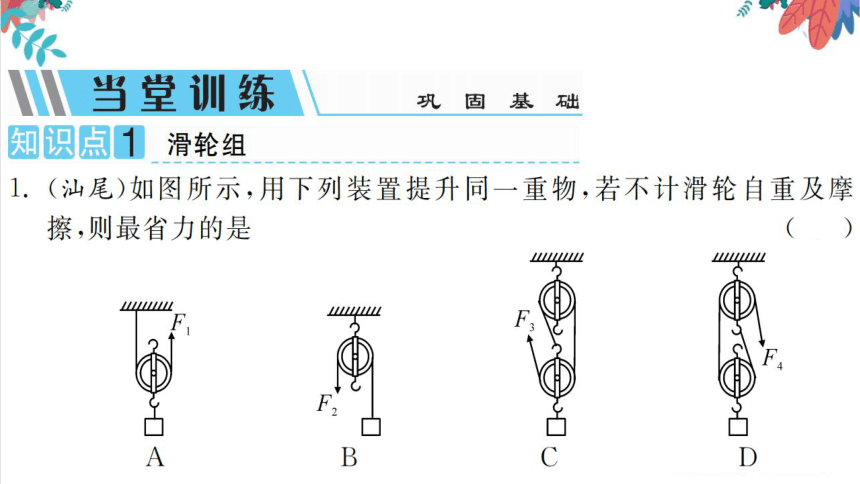

1.(汕尾)如图所示,用下列装置提升同一重物,若不计滑轮自重及摩
擦,则最省力的是
F
A
B

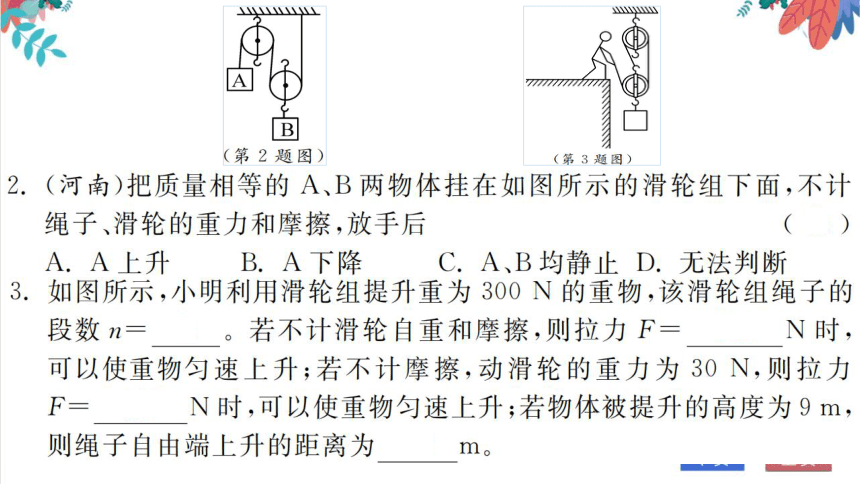

3.如图所示,小明利用滑轮组提升重为300N的重物,该滑轮组绳子的
段数n=3。若不计滑轮自重和摩擦,则拉力F=100N时,
可以使重物匀速上升;若不计摩擦,动滑轮的重力为30N,则拉力
F
10N时,可以使重物匀速上升;若物体被提升的高度为9m
则绳子自由端上升的距离为27m
(第3题图)
知识点2轮轴和斜面
4.某同学仔细观察发现生活中有很多简单机械,如手钳、剪刀、镊子、扳
手、钥匙等等。当把钥匙插入锁孔开锁时,钥匙就相当于轮轴
(填“杠杄”“轮轴”或“斜面”),它是一个省力(填“省力”或“费力”
的机械。
5.如图所示,工人们在往车上装重物时,用到了斜面,它是一种可
以省力的简单机械。盘山公路也是一个斜面,可以让汽车
直接驶上高山
课后作业
全面提升

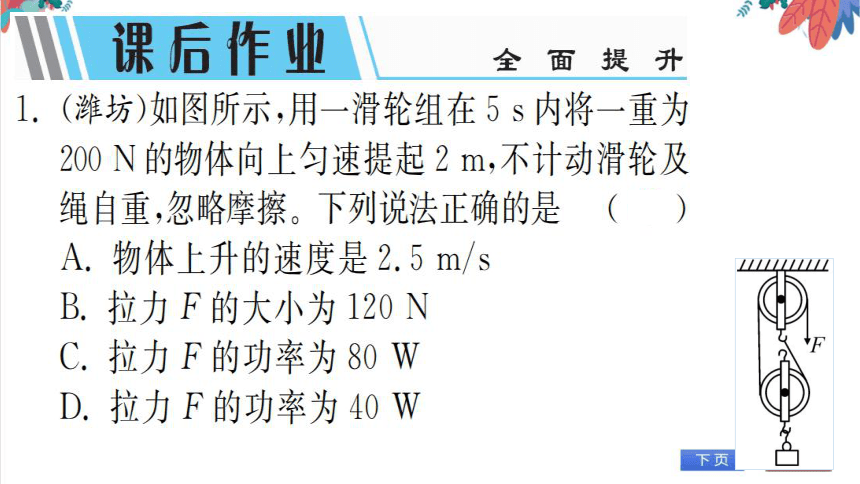

1.(潍坊)如图所示,用一滑轮组在5s内将一重为
200N的物体向上匀速提起2m,不计动滑轮及
绳自重,忽略摩擦。下列说法正确的是(C
A.物体上升的速度是2.5m/s
B.拉力F的大小为120N
C.拉力F的功率为80W
D.拉力F的功率为40W

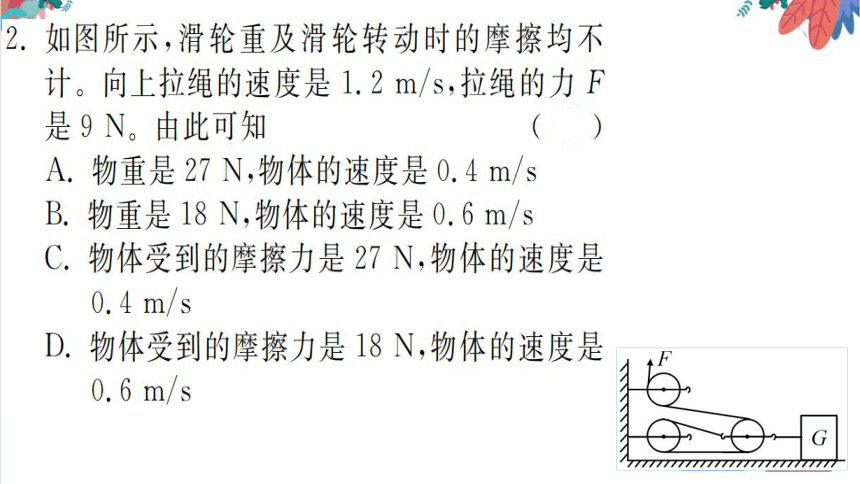

2.如图所示,滑轮重及滑轮转动时的摩擦均不
计。向上拉绳的速度是1.2m/s,拉绳的力F
是9N。由此可知
A.物重是27N,物体的速度是0.4m/s
B.物重是18N,物体的速度是0.6m/s
物体受到的摩擦力是27N,物体的速度
0.4m/s
D.物体受到的摩擦力是18N,物体的速度是
m/ s
3.(珠海)A、B两种实心物体的质量与体积的关
系如图甲所示,把体积相等的A、B物体挂在
滑轮组下,若要使它们处于静止状态,则如图
乙所示的虚线框内悬挂B物体的个数是(不计
摩擦和滑轮的自重)
B
刀g
20
10
10203040v/cm
A.1个B.2个C.3个D.4个
