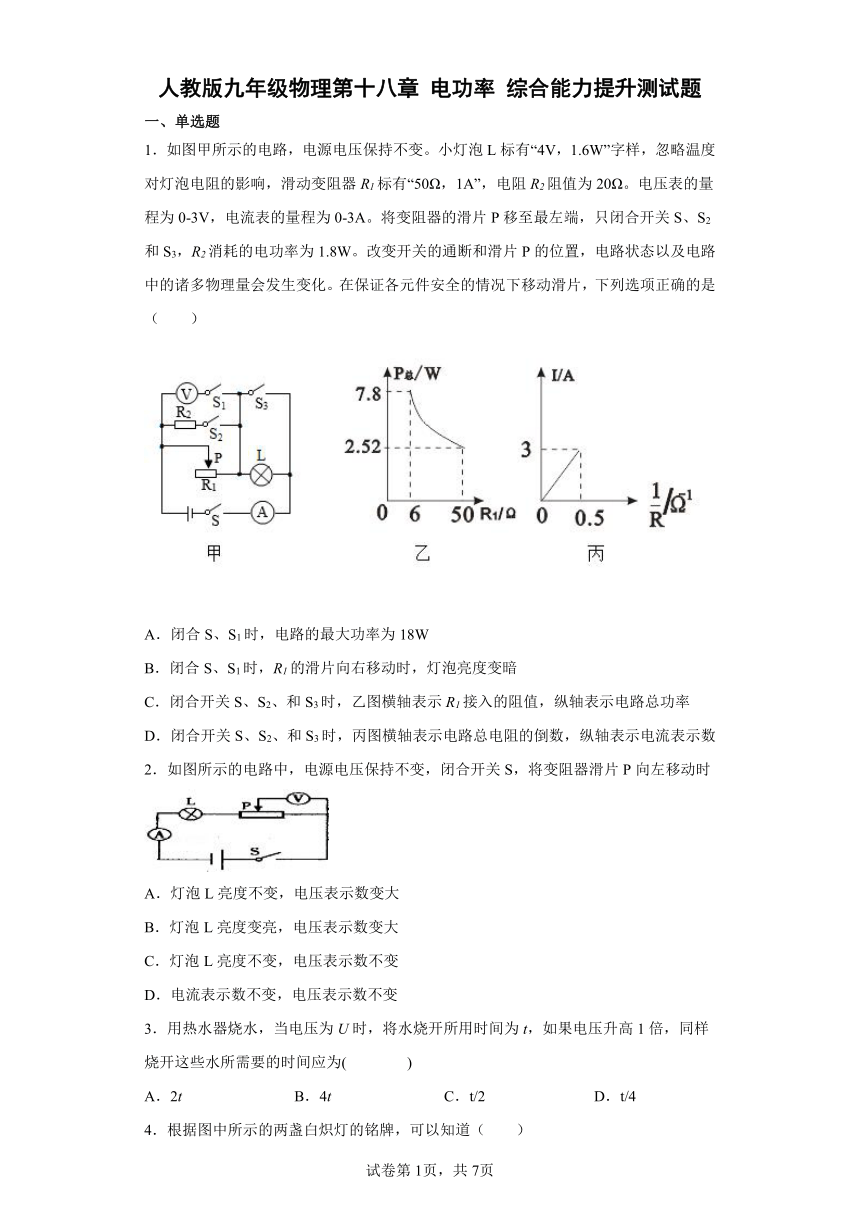

人教版九年级物理第十八章 电功率 综合能力提升测试题
一、单选题
1．如图甲所示的电路，电源电压保持不变。小灯泡L标有“4V，1.6W”字样，忽略温度对灯泡电阻的影响，滑动变阻器R1标有“50Ω，1A”，电阻R2阻值为20Ω。电压表的量程为0-3V，电流表的量程为0-3A。将变阻器的滑片P移至最左端，只闭合开关S、S2和S3，R2消耗的电功率为1.8W。改变开关的通断和滑片P的位置，电路状态以及电路中的诸多物理量会发生变化。在保证各元件安全的情况下移动滑片，下列选项正确的是（　　）
A．闭合S、S1时，电路的最大功率为18W
B．闭合S、S1时，R1的滑片向右移动时，灯泡亮度变暗
C．闭合开关S、S2、和S3时，乙图横轴表示R1接入的阻值，纵轴表示电路总功率
D．闭合开关S、S2、和S3时，丙图横轴表示电路总电阻的倒数，纵轴表示电流表示数
2．如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时
A．灯泡L亮度不变，电压表示数变大
B．灯泡L亮度变亮，电压表示数变大
C．灯泡L亮度不变，电压表示数不变
D．电流表示数不变，电压表示数不变
3．用热水器烧水，当电压为U时，将水烧开所用时间为t，如果电压升高1倍，同样烧开这些水所需要的时间应为( )
A．2t B．4t C．t/2 D．t/4

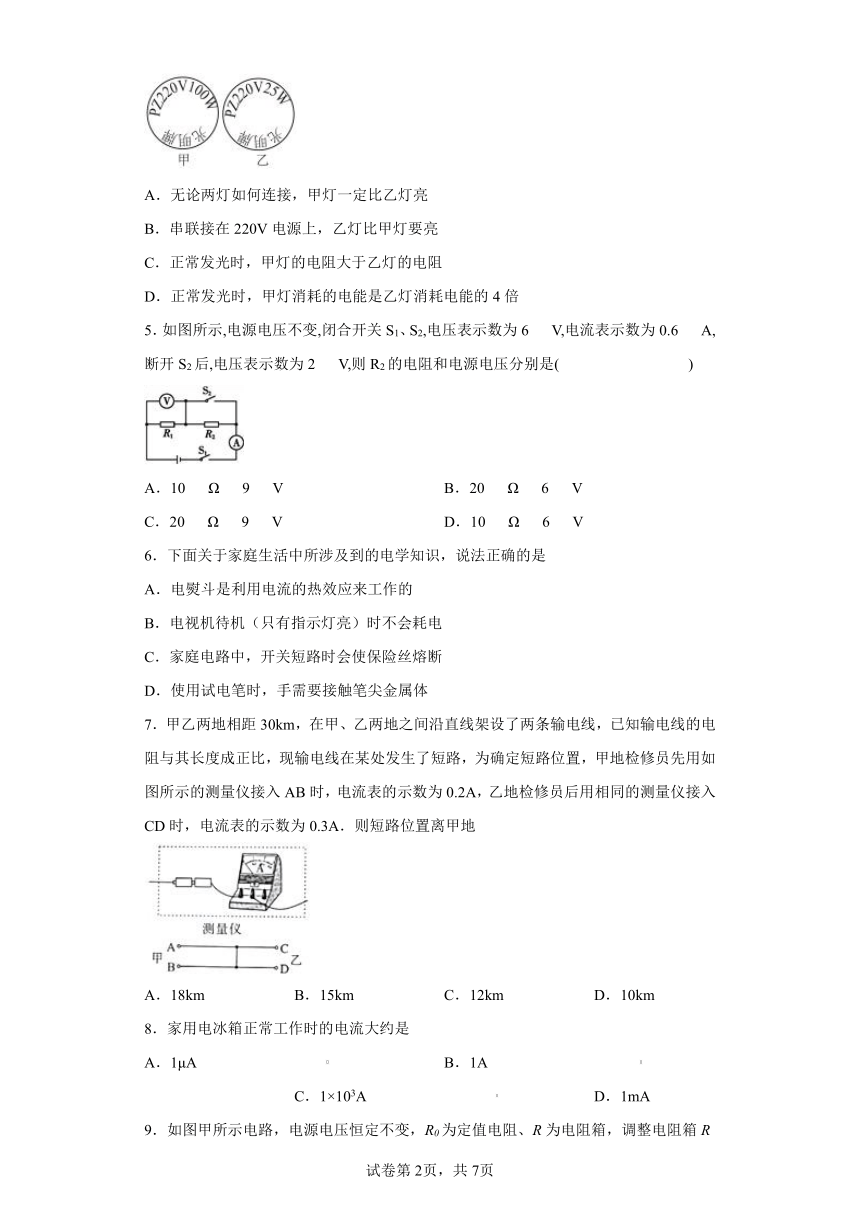

4．根据图中所示的两盏白炽灯的铭牌，可以知道（　　）
A．无论两灯如何连接，甲灯一定比乙灯亮
B．串联接在220V电源上，乙灯比甲灯要亮
C．正常发光时，甲灯的电阻大于乙灯的电阻
D．正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍
5．如图所示,电源电压不变,闭合开关S1、S2,电压表示数为6 V,电流表示数为0.6 A,断开S2后,电压表示数为2 V,则R2的电阻和电源电压分别是( )
A．10 Ω 9 V B．20 Ω 6 V
C．20 Ω 9 V D．10 Ω 6 V
6．下面关于家庭生活中所涉及到的电学知识，说法正确的是
A．电熨斗是利用电流的热效应来工作的
B．电视机待机（只有指示灯亮）时不会耗电
C．家庭电路中，开关短路时会使保险丝熔断
D．使用试电笔时，手需要接触笔尖金属体
7．甲乙两地相距30km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2A，乙地检修员后用相同的测量仪接入CD时，电流表的示数为0.3A．则短路位置离甲地
A．18km B．15km C．12km D．10km
8．家用电冰箱正常工作时的电流大约是
A．1μA B．1A C．1×103A D．1mA

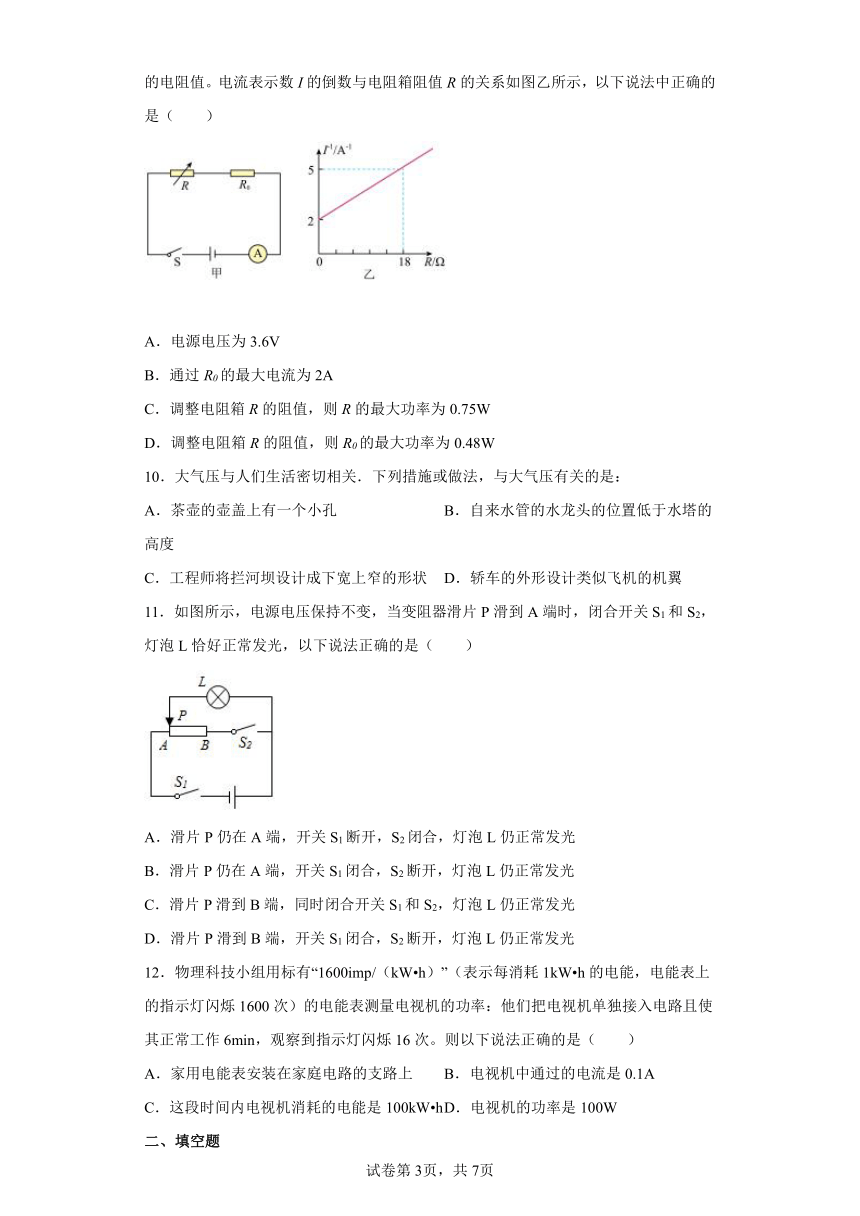

9．如图甲所示电路，电源电压恒定不变，R0为定值电阻、R为电阻箱，调整电阻箱R的电阻值。电流表示数I的倒数与电阻箱阻值R的关系如图乙所示，以下说法中正确的是（　　）
A．电源电压为3.6V
B．通过R0的最大电流为2A
C．调整电阻箱R的阻值，则R的最大功率为0.75W
D．调整电阻箱R的阻值，则R0的最大功率为0.48W
10．大气压与人们生活密切相关．下列措施或做法，与大气压有关的是：
A．茶壶的壶盖上有一个小孔 B．自来水管的水龙头的位置低于水塔的高度
C．工程师将拦河坝设计成下宽上窄的形状 D．轿车的外形设计类似飞机的机翼
11．如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（　　）
A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光
B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光
C．滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光
D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光
12．物理科技小组用标有“1600imp/（kW h）”（表示每消耗1kW h的电能，电能表上的指示灯闪烁1600次）的电能表测量电视机的功率：他们把电视机单独接入电路且使其正常工作6min，观察到指示灯闪烁16次。则以下说法正确的是（　　）
A．家用电能表安装在家庭电路的支路上 B．电视机中通过的电流是0.1A
C．这段时间内电视机消耗的电能是100kW h D．电视机的功率是100W
二、填空题

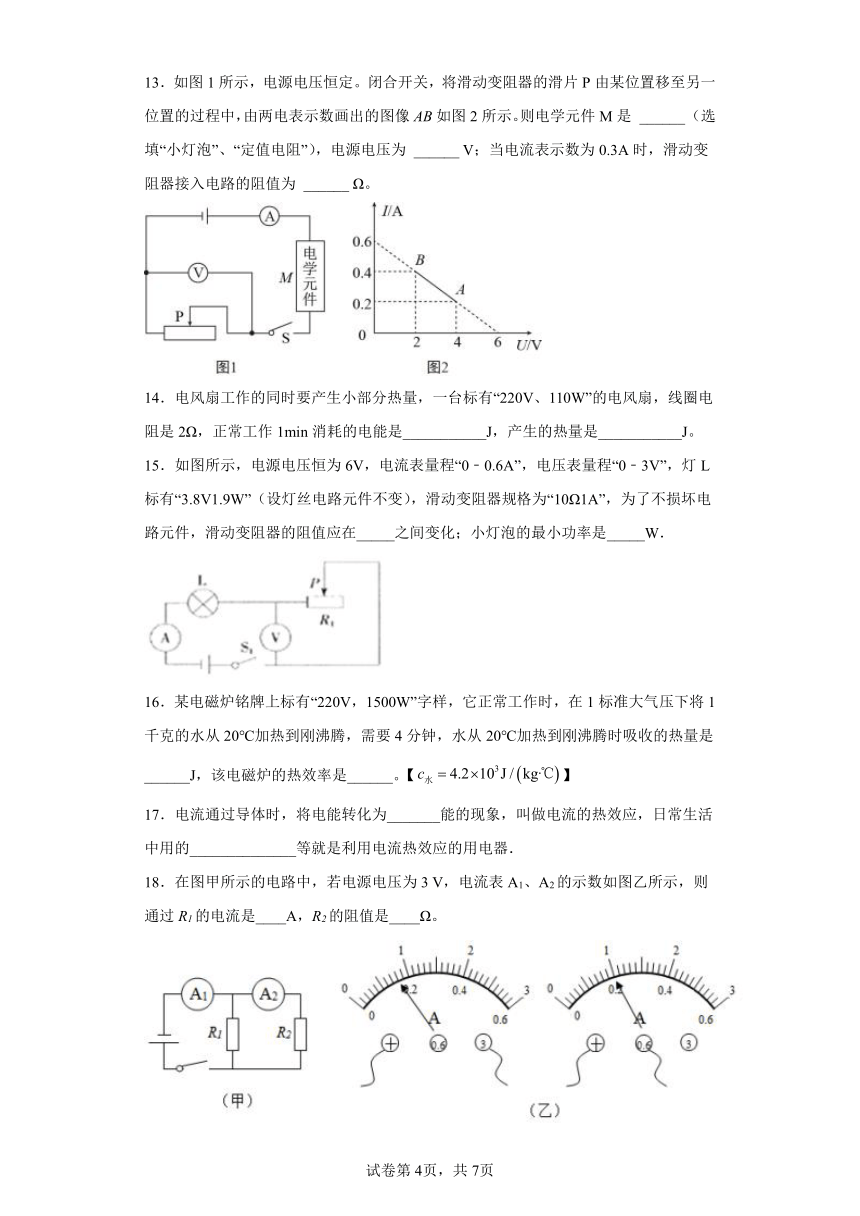

13．如图1所示，电源电压恒定。闭合开关，将滑动变阻器的滑片P由某位置移至另一位置的过程中，由两电表示数画出的图像AB如图2所示。则电学元件M是 ______ （选填“小灯泡”、“定值电阻”），电源电压为 ______ V；当电流表示数为0.3A时，滑动变阻器接入电路的阻值为 ______ Ω。
14．电风扇工作的同时要产生小部分热量，一台标有“220V、110W”的电风扇，线圈电阻是2Ω，正常工作1min消耗的电能是___________J，产生的热量是___________J。
15．如图所示，电源电压恒为6V，电流表量程“0﹣0.6A”，电压表量程“0﹣3V”，灯L标有“3.8V1.9W”（设灯丝电路元件不变），滑动变阻器规格为“10Ω1A”，为了不损坏电路元件，滑动变阻器的阻值应在_____之间变化；小灯泡的最小功率是_____W．
16．某电磁炉铭牌上标有“220V，1500W”字样，它正常工作时，在1标准大气压下将1千克的水从20℃加热到刚沸腾，需要4分钟，水从20℃加热到刚沸腾时吸收的热量是______J，该电磁炉的热效率是______。【】
17．电流通过导体时，将电能转化为_______能的现象，叫做电流的热效应，日常生活中用的______________等就是利用电流热效应的用电器．
18．在图甲所示的电路中，若电源电压为3 V，电流表A1、A2的示数如图乙所示，则通过R1的电流是____A，R2的阻值是____Ω。
19．电阻R1=10Ω，R2=20Ω，将它们串联在同一电路中，当电路闭合时，通过它们的电流之比I1∶I2=_________，它们两端的电压之比U1∶U2=________．
三、计算题
20．某同学有一个电能表，表上标有“220 V 2.5(10) A 1500 r/kW·h”的字样，他将一个电灯泡和电能表在家庭照明电路中接好后，闭合开关，灯泡正常发光，他发现在4 min的时间内，电能表中间的铝质圆盘转了10转，请你计算这个灯泡正常发光1 h，消耗的电能是多少？
四、实验题
21．在测定小灯泡的电功率实验中，小明设计了如图甲所示的电路，其中小灯泡的额定电压为2.5V，电源由两节新干电池串联组成。
(1)检查仪器时，发现电流表指针位置如图乙所示，则应对电流表进行______；
(2)闭合开关之前应将变阻器的滑片置于______（选填“A”或“B”）端；闭合开关，移动变阻器滑片，当电压表的示数如图丙所示时，小灯泡两端的电压为______V，如要使电路中电流变大，应将变阻器的滑片向______端滑动（选填“A”或“B”）；
(3)实验时，观察小灯泡在三种电压下的发光情况，实验现象和数据如下表所示。
序号 小灯泡两端的电压U/V 通过灯丝的电流I/A 小灯泡的发光情况
1 1.5 0.20 暗
2 2.5 0.32 亮
3 2.8 0.35 很亮
由如表可知：①小灯泡的额定功率为______W；
②在不同电压下，小灯泡的电阻不相同，原因是灯丝电阻受到______的影响。
③在电压表示数为2.8V时，小灯泡发出很亮的光，过一会后小灯泡烧坏了，此时电压表的示数为______V；
④小灯泡的亮度是由实际功率决定的，若将标有220V 40W灯泡L1和标有220V 60W灯泡L2串联后接到庭照明电路中，灯泡______更亮。
22．如图所示，a、b两个完全相同的玻璃瓶内有阻值分别为Ra和Rb的电阻丝（Ra>Rb），瓶中插入温度计。
(1)小明利用此装置来探究电流通过导体产生的热量与哪些因素有关：
①实验中煤油吸热的多少是通过______（填“加热时间”或“温度升高的多少”）来反映的。采取串联的目的是为了控制______相同；
②在a、b两个玻璃瓶中加入______和初温都相同的煤油。闭合开关，通电一段时间后，小明发现a烧瓶中温度计的示数大，表明电流和通电时间相同时，电阻越大，电流通过导体产生的热量越______；（填“多”或“少”）
(2)小明把装置改成探究物质吸热能力的实验装置，需要进行一些改进：
①在a、b两瓶内换用质量、初温都相同的不同液体，电阻丝Ra和Rb的阻值应______（填“相等”或“不相等”）；
②一段时间后，小明观察到b瓶内液体温度高一些，可判断a、b两瓶内液体吸收的热量Qa______Qb（填“=”“<”或“>”），a瓶中的液体的吸热能力______（填“强”或“弱”）。
五、综合题
23．饮水机是一种常用的家用电器，其加热水槽部分的原理图如图，其中S是一个温控开关，R1为电加热管，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到另一侧，使饮水机处于保温状态．请回答下列问题：
（1）A、B是两盏不同颜色的指示灯．如果用红色表示正在对水加热，黄色表示保温，则A灯为_____色灯
（2）饮水机正常工作，加热时加热管的功率为550W，保温时加热管的功率为88W，则电阻R2的阻值为多大_____？（不考虑温度对阻值的影响，且不计指示灯的阻值）
（3）若该饮水机将0.5kg的水从20℃加热到97℃，用时350s，则饮水机的加热效率为多少______？[水的比热容为4.2×103J/（kg ℃）]
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【解析】
【详解】
只闭合开关S、S2和S3时，灯泡L短路，滑动变阻器R1与电阻R2并联，将变阻器的滑片P移至最左端时，滑动变阻器R1以最大阻值接入电路，R2消耗的电功率为1.8W，根据可得电阻R2两端电压
根据并联电路电压规律可知电源电压为6V。
A．闭合S、S1时，滑动变阻器R1与灯泡L串联，电流允许通过的最大电流为3A，滑动变阻器允许通过的最大电流为1A，灯泡正常工作的电流
在保证各元件安全的情况下，此时电路最大电流为0.4A，则电路的最大功率
故A错误；
B．闭合S、S1时，滑动变阻器R1与灯泡L串联，R1的滑片向右移动时，滑动变阻器R1接入阻值减小，电路通过电流变大，灯泡阻值不变，根据P=I2R可知灯泡的消耗的实际功率变大，故灯泡变亮，故B错误；
C．闭合开关S、S2、和S3时，灯泡L短路，滑动变阻器R1与电阻R2并联，电阻R2阻值、两端的电压不变，则消耗的功率不变为
此时电路的总功率由滑动变阻器R1消耗的电功率决定，滑动变阻器允许通过的最大电流为1A，则滑动变阻器R1消耗的最大电功率
故电路消耗的最大功率
滑动变阻器R1接入阻值最大时，滑动变阻器R1消耗的电功率最小
故电路消耗的最小功率
故C正确；
D．闭合开关S、S2、和S3时，灯泡L短路，滑动变阻器R1与电阻R2并联，通过电阻R2的电流
滑动变阻器允许通过的最大电流为1A，考虑电路安全，此时干路电流即电流表示数最大为1.3A，则此时总电阻
则有
故D错误。
故选C。
2．A
【解析】
【分析】
首先要读懂电路图，看清楚电压表是连接在滑动变阻器的滑片与右端，是个特殊的用法，滑片移动时，电路中的电阻不变，再结合欧姆定律进行判断即可．
【详解】
电压表自身电阻非常大，在电路中相当于开路，由图知，当滑片P向左移动时，滑动变阻器接入电路的电阻不变；
电源电压保持不变，根据欧姆定律可知，电路中的电流不变，即电流表的示数不变；
电路中的电流不变，灯泡消耗的功率不变，所以灯泡的亮度不变；
电压表测量滑片右边部分电阻的电压，滑片P向左移动，滑片右边部分的电阻变大，由U＝IR知电压表示数变大．
故选A．
3．D
【解析】
【详解】
，电阻R不变，同样烧开这些水需要的热量Q不变，当电压升高1倍，变成原来的2倍，平方后变成原来的4倍，所以通电时间变成原来的1/4，D选项正确.
故答案为D
4．B
【解析】
【详解】
ABC．根据题意，由可得甲乙两灯正常发光的电阻分别为
，
所以正常发光时，如果两灯串联，则电流相同，由可得两灯实际功率；如果两灯并联，则电压相同，由可知两灯实际功率。即串联接在220V电源上，乙灯比甲灯的实际功率大，乙灯比甲灯要亮。故AC不符合题意，B符合题意。
D．由可知，灯泡消耗的电能既与功率有关，又与时间有关，没有说明时间关系，无法比较。故D不符合题意。
故选B。
5．B
【解析】
【详解】
如图，闭合开关S1、S2时，开关将R2短路，电路中只有R1工作，此电压表示数为6V，即电源电压为6V，电流表示数为0.6A，则R1为：；
断开S2后，两电阻串联，电压表示数为2V，即R1两端为2V，则电流为：
，
根据串联电路的电压特点得，R2两端的电压为：
R2的阻值为：
故B正确．
6．A
【解析】
【详解】
A．电熨斗工作时把电能转化成内能，是利用电流的热效应来工作的，故A正确；
B．电视机的指示灯也消耗电能，因此待机（只有指示灯亮）时也会耗电，故B错误；
C．保险丝熔断的原因是电源短路或用电器功率大，与开关的短路无关，故C错误；
D．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故，故D错误．
7．A
【解析】
【分析】
（1）本题是关于欧姆定律的具体应用问题，解题时需要知道短路部分和电源能够构成一个回路，导线有电阻可以看做用电器；
（2）设每km输电线的电阻为R0，据此可表示出：RAB＝2sR0，RCD＝2（30km-s）R0；
（3）根据欧姆定律可得：U＝IABRAB，U＝ICDRCD，至此进一步计算即可得到短路位置离甲地的距离．
【详解】
已知输电线的电阻与其长度成正比,设每km输电线的电阻为R0,导线的短路位置离甲地为s,短路位置离乙地为30km s,则RAB＝2sR0,RCD＝2(30km s)R0，
由欧姆定律得：U＝IABRAB,；U＝IcdRcd，
因电源电压不变，所以可得IabRab＝IcdRcd，
代入数据有：0.2A×2sR0＝0.3A×2（30km﹣s）R0，
解得：s=18km．
故选A．
8．B
【解析】
【分析】
首先对电冰箱的功率作出估测，然后根据I=得到电流，再进行选择．
【详解】
家用冰箱的功率一般在200W左右，
因为P=UI，
所以I==≈0.9A，比较接近1A.
故选B.
9．C
【解析】
【分析】
【详解】
AB．如图甲所示，两电阻串联，结合图乙，当R=0时，可知此时电路中的最大电流为A=0.5A，可得出
U=I1R0=0.5A×R0
当R=18Ω时，可知此时电路中的电流为A=0.2A，可得出
U=I2(R+R0)=0.2×(18Ω+ R0)
由以上两式联立可得：R0=12Ω，U=6V，故AB错误；
C．因为R0=12Ω，U=6V，R的功率为
当R=12Ω时，P取最大值，为0.75W，故C正确；
D．根据P=I2R可知，电路中电流的最大值为0.5A，则R0的最大功率为
故D错误。
故选C。
10．A
【解析】
【分析】
我们生活在空气中，经常利用大气压为我们服务，例如：钢笔吸墨水、吸管吸饮料、注射器吸药液、抽水机抽水、吸盘吸在光滑墙壁上等；据此分析判断．
【详解】
A、茶壶盖上开小孔后，茶壶与壶嘴的上端都是开口的，使其与外界大气连通，如果壶盖上没有小孔，则在外界大气压的压力下，茶水是倒不出来的．
B、自来水管的水龙头的位置低于水塔的高度，利用了液体压强，与大气压无关．
C、由于液体的压强随深度的增加而增大，河水的深度越深、压强越大，为了使拦河坝能承受更大的水压，把拦河坝设计成下宽上窄的形状，与大气压无关．
D、轿车的外形设计类似于飞机的机翼，利用流体压强与流速的关系，与大气压无关．
故选A．
11．B
【解析】
【详解】
A．当变阻器的滑片滑至A端，闭合开关S1和S2，变阻器和灯泡并联，此时灯泡两端的电压等于电源电压，灯泡正常发光；由于开关S1为干路中的开关，因此开关S1断开，电路为断路，灯泡不发光；
B．当开关S1闭合，S2断开，为灯泡的基本电路，并且灯泡两端的电压等于电源电压，故灯泡正常发光．
C．当滑片P滑到B端，同时闭合两个开关，灯泡被短路，因此灯泡不会发光；
D．当滑片P滑到B端，开关S1闭合，S2断开，变阻器和灯泡串联，因为串联电路中各部分电压等于各部分电压之和，因此灯泡两端的电压小于电源电压，故灯泡不会正常发光．
故选 B．
12．D
【解析】
【分析】
【详解】
A．因为电能表是测量家庭电路消耗电能的仪表，所以为了测量用户在一定时间内消耗的电能，应安装在干路中，故A错误；
BCD．因为1600imp/(kW h)表示电路中每消耗1kW h的电能，电能表的指示灯闪烁1600次，
指示灯闪烁16次消耗的电能
W==0.01kW
t=6min=0.1h
电视机的电功率
P===0.1kW=100W
由P=UI可得，电视机中通过的电流
I==≈0.45A
故BC错误，D正确。
故选D。
13． 定值电阻 6 10
【解析】
【分析】
根据串联电路的特点和欧姆定律可得，电路中的电流：，得出电流与变阻器两端电压的关系，判断出电学元件M是定值电阻还是灯泡；小灯泡的电阻随温度的升高而变化；根据右图中AB两点的电压和电流值表示出两个位置时的电源电压，根据电源电压不变列等式解出电学元件M的电阻，将电学元件M的电阻代入其中一点求出电源电压；根据电流表示数、电源电压和欧姆定律求出电路的总电阻，根据串联电路电流的规律求出滑动变阻器接入电路的阻值。
【详解】
[1]由图1知，电学元件与滑动变阻器串联，电压表测量滑动变阻器的电压，电流表测量电路的电流；已知两电表示数的关系图像AB如图2所示，由图像可知，I与U滑成一次函数关系，由串联电路的特点和欧姆定律可得，电路中的电流
因I与U滑成一次函数关系（形如y=kx+b），则说明RM是一个定值，即电学元件M是定值电阻。
[2]由图2知，当IA=0.2A时，U滑=4V，由串联电路的特点和欧姆定律可得，电源电压为
U=IARM+U滑=0.2A×RM+4V------①
由图2知，当IB=0.4A时，U′滑=2V，同理可得，电源电压为
U=IBRM+U′滑=0.4A×RM+2V------②
因为电源电压不变，则有
0.2A×RM+4V=0.4A×RM+2V
解得RM=10Ω；则电源电压为
U=0.2A×RM+4V=0.2A×10Ω+4V=6V
[3]当电流表示数为0.3A时，电路的总电阻
根据串联电路电阻的规律知，滑动变阻器接入电路的阻值
R滑=R总 RM=20Ω 10Ω=10Ω
14． 6600 30
【解析】
【分析】
【详解】
[1][2]正常工作1min消耗的电能是
W=Pt=110W×60s=6600J
正常工作电流为
产生的热量是
15． 4.4Ω～7.6Ω 1.18
【解析】
【详解】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测量电路的电流，灯泡正常发光时的电压为3.8V，功率为1.9W，由P＝UI可得灯泡的额定电流：IL＝0.5A；灯泡的电阻：RL＝7.6Ω，因为串联电路总电压等于各分电压之和，所以，灯泡正常发光时电压表的示数U滑＝U﹣UL＝6V﹣3.8V＝2.2V，此时滑动变阻器接入电路的电阻最小，其最小阻值为：R滑min＝＝4.4Ω；当电压表的示数最大为3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，此时灯泡两端的电压：UL′＝U﹣U滑max＝6V﹣3V＝3V，电路中的最小电流：Imin＝=A，滑动变阻器接入电路中的最大阻值：7.6Ω，故滑动变阻器阻值变化的范围是4.4Ω～7.6Ω，灯泡的最小功率：PLmin＝UL′×Imin＝3V×A ≈1.18W．
16． 3.36×105 93.3%
【解析】
【分析】
【详解】
[1]水从20℃加热到刚沸腾时吸收的热量
[2]该电磁炉的热效率
17． 内 电饭锅
【解析】
【分析】
电流流过用电器（导体）时，用电器发热，电能转化为内能的现象是电流的热效应．
【详解】
电能转化为内能的现象叫做电流的热效应；利用电热的例子：电饭锅、电热水器，电烙铁、电炉子、电烤箱等；
18． 0.6 15
【解析】
【详解】
[1]从图甲可知，、并联，A2测量支路的电流，A1测量的是干路电流；观察图乙，可知A1的示数为0.8A，A2的示数为0.2A，通过的电流为
[2]由欧姆定律得，R2的阻值是
19． 1∶1 1∶2
【解析】
【详解】
[1]因为串联电路中电流处处相等，所以两电阻串联在同一电路中时，通过它们的电流之比
I1∶I2=1∶1
[2]由I=知U=IR，所以它们两端的电压之比
U1∶U2=IR1∶IR2=R1∶R2=10Ω∶20Ω=1∶2
20．0.1kW h
【解析】
【分析】
说明每消耗1kW h的电能，电能表的转盘转1500转，然后根据时间倍数可求消耗的电能．
【详解】
由“”可知每消耗1kW h的电能，电能表的转盘转1500转，电能表的转盘转了10转，消耗电能：；又由于，则这个灯正常发光1h，消耗的电能为．
答：这个灯泡正常发光1h，消耗的电能是0.1kW h．
【点睛】
本题考查消耗电能的计算，关键是电能表能量参数的理解，解题过程中要注意单位的换算．
21． 调零 B 2 A 0.8 温度 3 L1
【解析】
【详解】
(1)[1]由图像可知检查仪器时，电流表指针未指在0刻度处，因此需要对电流表进行调零。
(2)[2]为保护电路，闭合开关前应将滑动变阻器调至最大阻值处，即B端。
[3]由图像可知电压表选择小量程，则此时小灯泡两端的电压为2V。
[4]由可知电源电压不变，电阻减小，电流增大，因此应将变阻器的滑片向A端滑动。
(3)①[5]小灯泡的额定电压为2.5V，由表格数据可知，对应电流为0.32A，则小灯泡的额定功率为
②[6]小灯泡的电阻随温度的升高而增大，因此不同电压下，小灯泡的电阻不相同。
③[7] 小灯泡烧坏了即小灯泡断路，此时电压表直接串联在电路中，示数为电源电压即两节新干电池的电压为3V。
④[8]由可知，电压相同，电功率越大，电阻越小，因此灯泡L1的电阻大于灯泡L2的电阻，串联电路各处电流相等，由可知电阻越大，实际功率越大，灯泡越亮，因此灯泡L1更亮。
22． 温度升高的多少 电流和通电时间 质量 多 相等 = 强
【解析】
【详解】
(1)①[1]两烧瓶中煤油的质量相等，由可知实验中煤油吸热的多少是通过温度升高的多少来反映的。
[2]串联电路各用电器同时工作且电流相等，所以采取串联的目的是为了控制电流和通电时间相同。
②[3]实验中通过煤油温度升高的多少来反应电流产生热量的多少，故需要在a、b两个玻璃瓶中加入质量和初温都相同的煤油。
[4]通电一段时间后，小明发现a烧瓶中温度计的示数大，表明电流和通电时间相同时，电阻越大，电流通过导体产生的热量越多。
(2)①[5]由控制变量法可知若要探究物质吸热能力，需要在a、b两瓶内换用质量、初温都相同的不同液体，且电阻丝Ra和Rb的阻值应相等。
②[6]由可知两电阻丝阻值相同，电流和通电时间相同时产生的热量相同，则可判断a、b两瓶内液体吸收的热量。
[7]两瓶内液体吸收的热量相同，一段时间后，观察到b瓶内液体温度高一些，则说明b瓶内液体升高1℃时吸收的热量比a瓶内液体少，则a瓶中的液体的吸热能力强。
23． 红 132Ω 84%
【解析】
【详解】
(1)当S接左面时，电路中只有电阻R1，总电阻最小，电流路中电流最大，发热管功率就会最大，处于加热状态，因此A灯为红色灯；
(2)加热时，加热管的电功率P1=550W，电阻R1===88Ω，保温时，加热管的电功率P2=88W；通过加热管的电流I= ==1A； 此时电路的总电阻R===220Ω；
R2=R R1=220Ω 88Ω=132Ω；
(3)0.5kg水从初温20℃加热到97℃吸收的热量：Q吸=cm(t t0)=4.2×103J/(kg ℃)×0.5kg×(97℃ 20℃)=1.617×105J，350s消耗的电能：W==550W=1.92J，加热管的热效率为：η==84.
