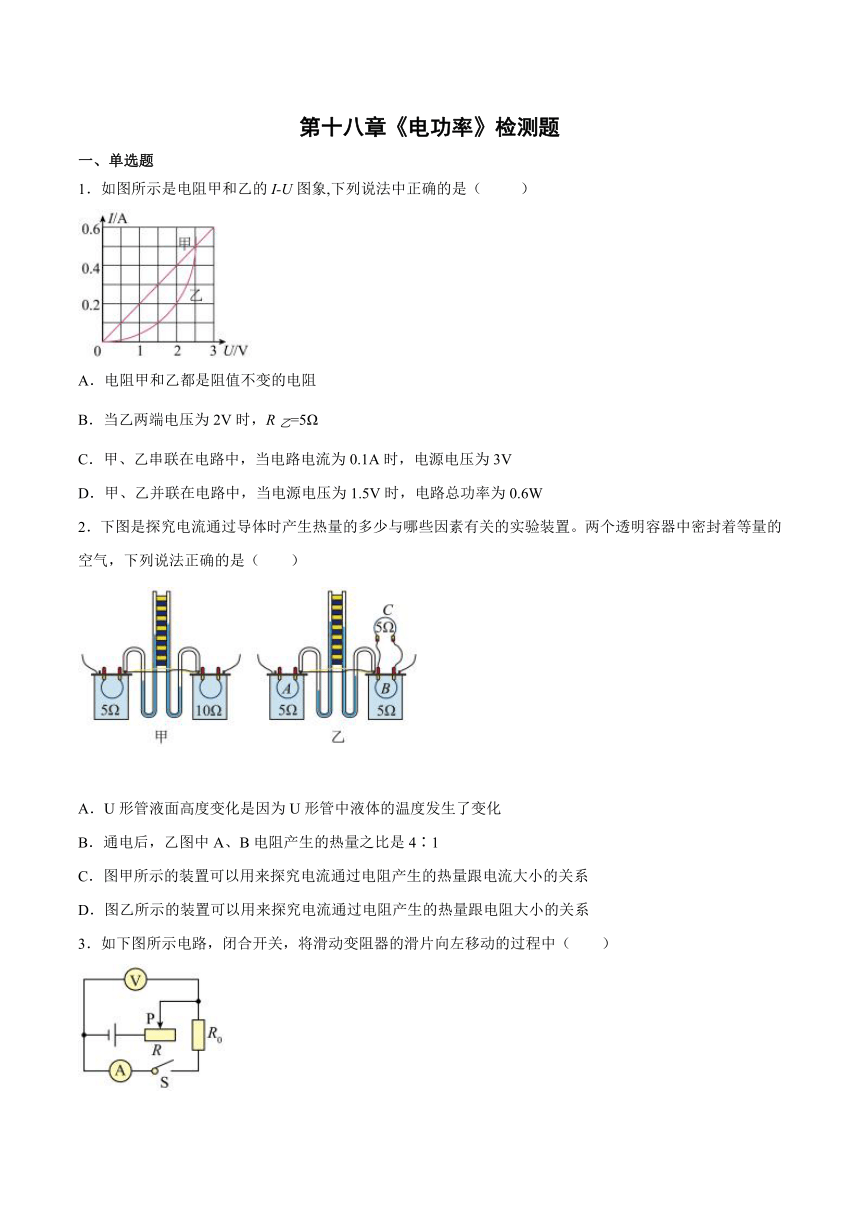

第十八章《电功率》检测题
一、单选题
1．如图所示是电阻甲和乙的I-U图象,下列说法中正确的是（ ）
A．电阻甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，R乙=5Ω
C．甲、乙串联在电路中，当电路电流为0.1A时，电源电压为3V
D．甲、乙并联在电路中，当电源电压为1.5V时，电路总功率为0.6W
2．下图是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，下列说法正确的是（　　）
A．U形管液面高度变化是因为U形管中液体的温度发生了变化
B．通电后，乙图中A、B电阻产生的热量之比是4∶1
C．图甲所示的装置可以用来探究电流通过电阻产生的热量跟电流大小的关系
D．图乙所示的装置可以用来探究电流通过电阻产生的热量跟电阻大小的关系
3．如下图所示电路，闭合开关，将滑动变阻器的滑片向左移动的过程中（　　）
A．电流表和电压表示数均变小 B．定值电阻的功率变小
C．电压表与电流表的示数之比变小 D．电路消耗的总功率变大
4．如图甲所示，电源电压为12V，电流表量程为，滑动变阻器标有“30Ω 1A”，当开关闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法正确的是（　　）
A．定值电阻R的阻值为10Ω
B．滑动变阻器的最大电功率为7.2W
C．滑动变阻器可接入电路的阻值范围为
D．滑动变阻器滑片在中点时，定值电阻R在10s内产生的热量是162J
5．如图所示，甲为某款手持式电子测温仪，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（　　）
A．图乙中的显示仪是由电流表改装成的
B．热敏电阻R的阻值随着温度的升高而减小
C．被测温者体温越高，整个电路消耗的电能越大
D．将R0更换为阻值更小的电阻，测相同温度，显示仪示数变大
6．甲、乙两个灯串联在电路中，甲灯较亮，乙灯较暗，则通过两灯的电流（　　）
A．甲灯的电流大 B．乙灯的电流大
C．两灯电流相等 D．无法比较

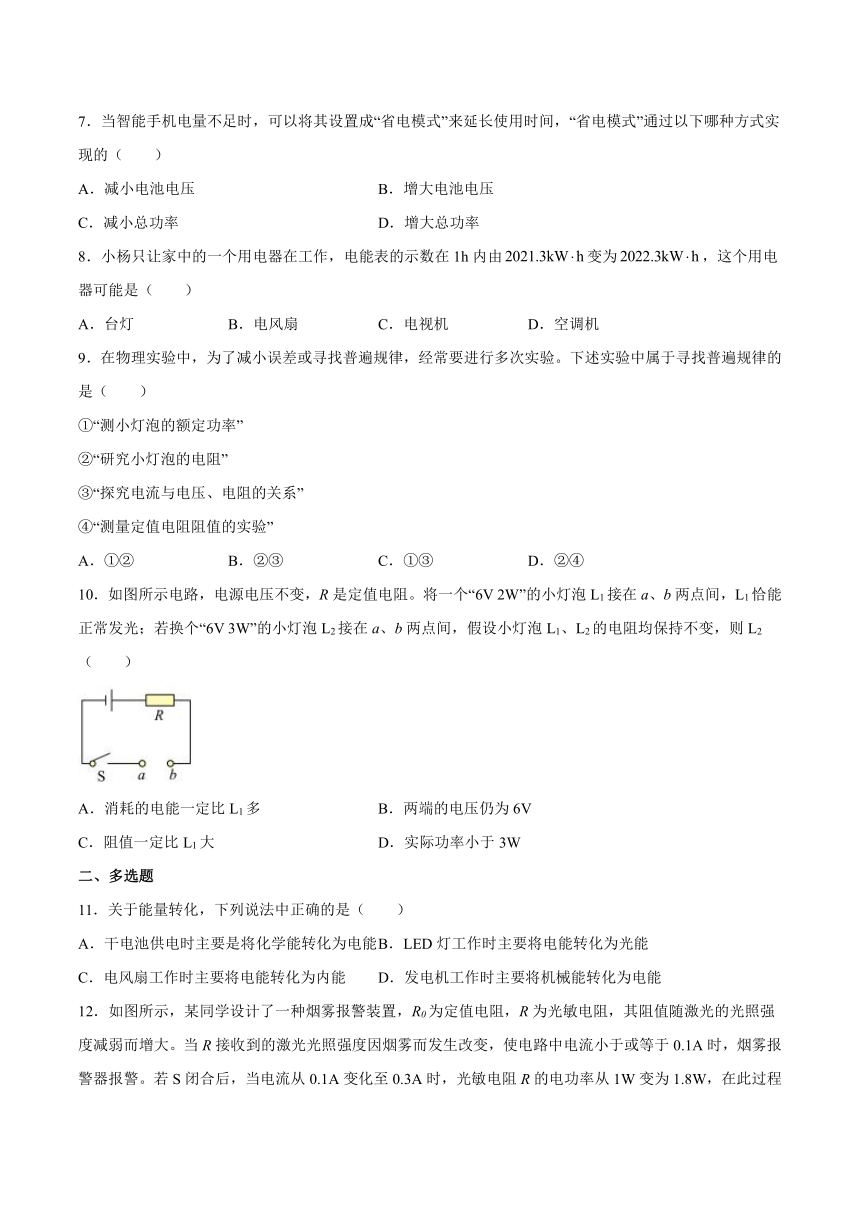

7．当智能手机电量不足时，可以将其设置成“省电模式”来延长使用时间，“省电模式”通过以下哪种方式实现的（　　）
A．减小电池电压 B．增大电池电压
C．减小总功率 D．增大总功率
8．小杨只让家中的一个用电器在工作，电能表的示数在1h内由变为，这个用电器可能是（　　）
A．台灯 B．电风扇 C．电视机 D．空调机
9．在物理实验中，为了减小误差或寻找普遍规律，经常要进行多次实验。下述实验中属于寻找普遍规律的是（　　）
①“测小灯泡的额定功率”
②“研究小灯泡的电阻”
③“探究电流与电压、电阻的关系”
④“测量定值电阻阻值的实验”
A．①② B．②③ C．①③ D．②④
10．如图所示电路，电源电压不变，R是定值电阻。将一个“6V 2W”的小灯泡L1接在a、b两点间，L1恰能正常发光；若换个“6V 3W”的小灯泡L2接在a、b两点间，假设小灯泡L1、L2的电阻均保持不变，则L2（　　）
A．消耗的电能一定比L1多 B．两端的电压仍为6V
C．阻值一定比L1大 D．实际功率小于3W
二、多选题
11．关于能量转化，下列说法中正确的是（　　）
A．干电池供电时主要是将化学能转化为电能 B．LED灯工作时主要将电能转化为光能
C．电风扇工作时主要将电能转化为内能 D．发电机工作时主要将机械能转化为电能

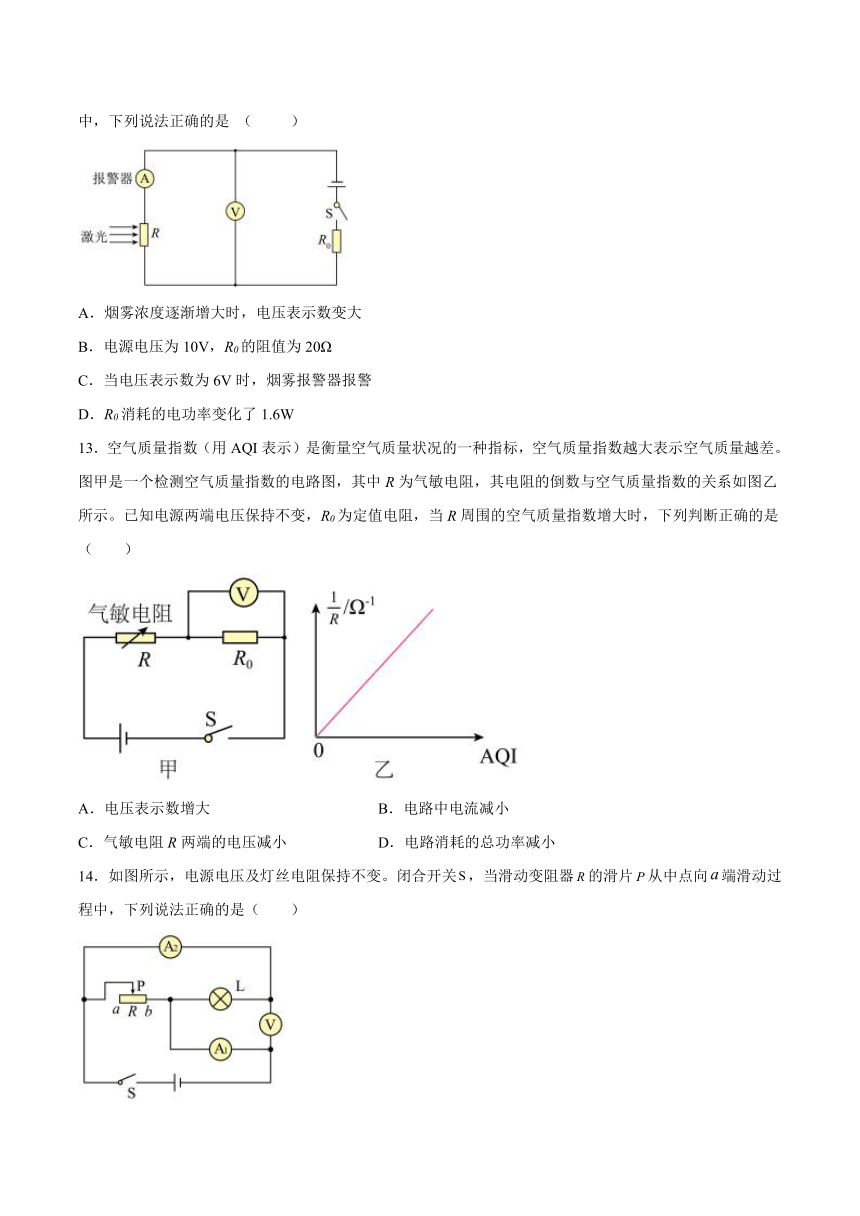

12．如图所示，某同学设计了一种烟雾报警装置，R0为定值电阻，R为光敏电阻，其阻值随激光的光照强度减弱而增大。当R接收到的激光光照强度因烟雾而发生改变，使电路中电流小于或等于0.1A时，烟雾报警器报警。若S闭合后，当电流从0.1A变化至0.3A时，光敏电阻R的电功率从1W变为1.8W，在此过程中，下列说法正确的是 （ ）
A．烟雾浓度逐渐增大时，电压表示数变大
B．电源电压为10V，R0的阻值为20Ω
C．当电压表示数为6V时，烟雾报警器报警
D．R0消耗的电功率变化了1.6W
13．空气质量指数（用AQI表示）是衡量空气质量状况的一种指标，空气质量指数越大表示空气质量越差。图甲是一个检测空气质量指数的电路图，其中R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示。已知电源两端电压保持不变，R0为定值电阻，当R周围的空气质量指数增大时，下列判断正确的是（　　）
A．电压表示数增大 B．电路中电流减小
C．气敏电阻R两端的电压减小 D．电路消耗的总功率减小
14．如图所示，电源电压及灯丝电阻保持不变。闭合开关，当滑动变阻器的滑片从中点向端滑动过程中，下列说法正确的是（　　）
A．灯亮度不变
B．电路总功率变大
C．电压表与电流表比值变大
D．电流表示数变化量等于滑动变阻器电流的变化量
15．如图所示是小明家计量准确的电能表。将一个标有“220V 1210W”的电热器单独接入家庭电路中工作12min，电能表的转盘转了500转，在此工作过程中，下列说法错误的是（　　）
A．该电能表的示数表示家中已经消耗1123.4J的电能
B．该用电器的实际功率为1200W
C．该电路的实际电压为200V
D．若小明家所有用电器同时工作，则实际总功率不得超过2.2kW
16．如图所示的电路，闭合开关S，当滑片P向右移动过程中，不正确的是（　　）
A．小灯泡变亮 B．电流表示数变大
C．电压表示数变小 D．电路的总功率变大
三、填空题
17．如图是电热饮水机电路原理图，已知R1=100 Ω，R2=20 Ω，当开关S1、S2闭合时，饮水机处于_____状态（选填“保温”或“加热”），饮水机的保温功率与加热功率之比为_____。
18．如图是一台饮水机的工作原理电路图。S是一个温控开关，R1为电加热管，且R2 =4R1。已知加热时加热管的功率为900W（不考虑温度对电阻的影响，且不计红、绿指示灯的阻值），则当饮水机处于加热状态时，______（选填“红”“绿”）灯亮，保温10min时加热管R1产生的热量为______J。
四、实验题
19．小芳同学用两节干电池串联作电源来测量额定电压为2.5V的小灯泡的电功率，电路图如图所示，拟分别测量小灯泡两端电压为2V、2.5V、3V时的实际功率；
（1）如图所示，小芳连接的实验电路存在连接错误，但只需改动一根导线，即可使电路甲连接正确，请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；______
（2）电路连接正确后，闭合开关前，滑动变阻器的滑片应调至最______（填“左”或“右”端）；闭合开关，移动滑片P，完成了2V、2.5V的测量后，小芳同学发现任意移动滑片，都不能使电压表的示数为3V，原因是______，解决措施是：______；
（3）解决上述问题后，移动滑动变阻器的滑片，小芳同学记下多组电流表及对应电压表的示数，如表所示，小灯泡的额定功率为______W。小芳同学分析1、2、3组数据，发现三次小灯泡的电阻逐渐增大，你认为造成小灯泡电阻增大的原因是______；
次数 1 2 3
电压/V 2.0 2.5 3
电流/A 0.28 0.30 0.31
（5）实验中滑动变阻器滑片向右移动，滑动变阻器的阻值减小量和灯泡阻值增加量的关系是：△R滑______△R灯，简述判断依据______。
五、计算题
20．如图小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10 V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。已知R1＝20 Ω、R2＝30 Ω。请计算：
（1）S2闭合，S1、S3断开时，电路中的总电阻；
（2）S2断开，S1、S3闭合时，电路中的总电流；（保留两位小数）
（3）S3断开，S1、S2闭合时，通电5 min电路消耗的电能。
21．如图所示的电路中，电源电压为6V，闭合开关S后，通过电阻R1的电流为1A，通过电阻R2的电流为2A。求：
（1）通过电流表的电流；
（2）电阻R1的阻值；
（3）整个电路在10s内产生的热量。
22．图甲是某款电熨斗，图乙是其电路原理图。电源电压为220V，R1、R2为发热体。该电熨斗两挡功率分别为100W和500W，通过开关S实现温度控制。
（1）求R1和R2的阻值；
（2）在使用过程中，若电熨斗10min消耗电能1.32×105J，请通过计算说明：在这段时间内电熨斗处于何种工作状态，并求出相应状态下的工作时间。
参考答案：
1．D 2．B 3．D 4．B 5．D 6．C 7．C 8．D 9．C 10．D 11．ABD 12．AD 13．AC 14．ACD 15．ABD 16．ABD
17． 加热 1:6
18． 红 2.16×104
19． 左 电池电压低 换新电池 0.75 灯丝的温度升高 >
减小
20．（1）50 Ω；（2）0.83A；（3）1000 J
21．（1）3A；（2）6Ω；（3）180J。
22．（1）96.8Ω，387.2Ω；（2）电熨斗在P1=100W下工作了420s，在P2=500W下工作了180s
