第十一章电路及其应用 单元测试（word版含答案）

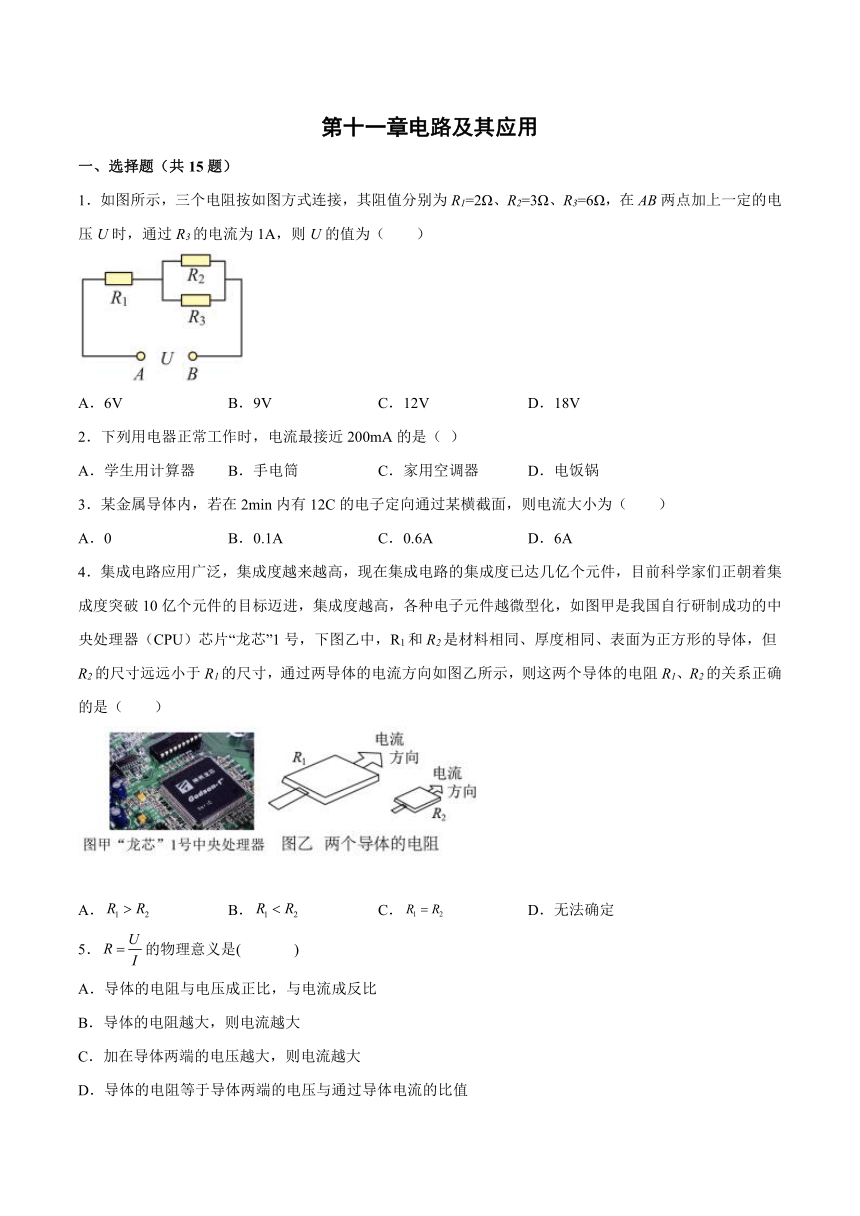

第十一章电路及其应用
一、选择题（共15题）
1．如图所示，三个电阻按如图方式连接，其阻值分别为R1=2Ω、R2=3Ω、R3=6Ω，在AB两点加上一定的电压U时，通过R3的电流为1A，则U的值为（　　）
A．6V B．9V C．12V D．18V
2．下列用电器正常工作时，电流最接近200mA的是（ ）
A．学生用计算器 B．手电筒 C．家用空调器 D．电饭锅
3．某金属导体内，若在2min内有12C的电子定向通过某横截面，则电流大小为（　　）
A．0 B．0.1A C．0.6A D．6A
4．集成电路应用广泛，集成度越来越高，现在集成电路的集成度已达几亿个元件，目前科学家们正朝着集成度突破10亿个元件的目标迈进，集成度越高，各种电子元件越微型化，如图甲是我国自行研制成功的中央处理器（CPU）芯片“龙芯”1号，下图乙中，R1和R2是材料相同、厚度相同、表面为正方形的导体，但R2的尺寸远远小于R1的尺寸，通过两导体的电流方向如图乙所示，则这两个导体的电阻R1、R2的关系正确的是（　　）
A． B． C． D．无法确定
5．的物理意义是( )
A．导体的电阻与电压成正比，与电流成反比
B．导体的电阻越大，则电流越大
C．加在导体两端的电压越大，则电流越大
D．导体的电阻等于导体两端的电压与通过导体电流的比值

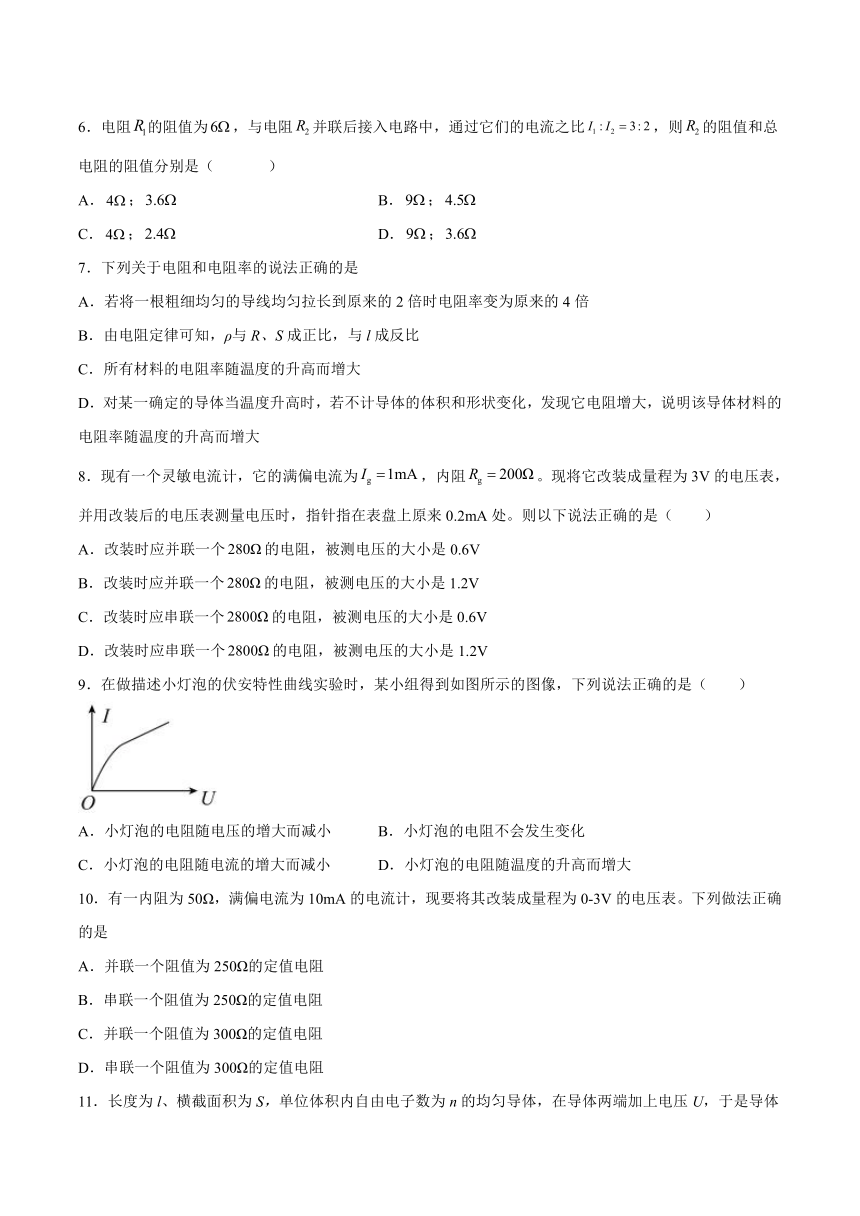

6．电阻的阻值为，与电阻并联后接入电路中，通过它们的电流之比，则的阻值和总电阻的阻值分别是（ ）
A．； B．；
C．； D．；
7．下列关于电阻和电阻率的说法正确的是
A．若将一根粗细均匀的导线均匀拉长到原来的2倍时电阻率变为原来的4倍
B．由电阻定律可知，ρ与R、S成正比，与l成反比
C．所有材料的电阻率随温度的升高而增大
D．对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大
8．现有一个灵敏电流计，它的满偏电流为，内阻。现将它改装成量程为3V的电压表，并用改装后的电压表测量电压时，指针指在表盘上原来0.2mA处。则以下说法正确的是（　　）
A．改装时应并联一个的电阻，被测电压的大小是0.6V
B．改装时应并联一个的电阻，被测电压的大小是1.2V
C．改装时应串联一个的电阻，被测电压的大小是0.6V
D．改装时应串联一个的电阻，被测电压的大小是1.2V
9．在做描述小灯泡的伏安特性曲线实验时，某小组得到如图所示的图像，下列说法正确的是（　　）
A．小灯泡的电阻随电压的增大而减小 B．小灯泡的电阻不会发生变化
C．小灯泡的电阻随电流的增大而减小 D．小灯泡的电阻随温度的升高而增大
10．有一内阻为50Ω，满偏电流为10mA的电流计，现要将其改装成量程为0-3V的电压表。下列做法正确的是
A．并联一个阻值为250Ω的定值电阻
B．串联一个阻值为250Ω的定值电阻
C．并联一个阻值为300Ω的定值电阻
D．串联一个阻值为300Ω的定值电阻

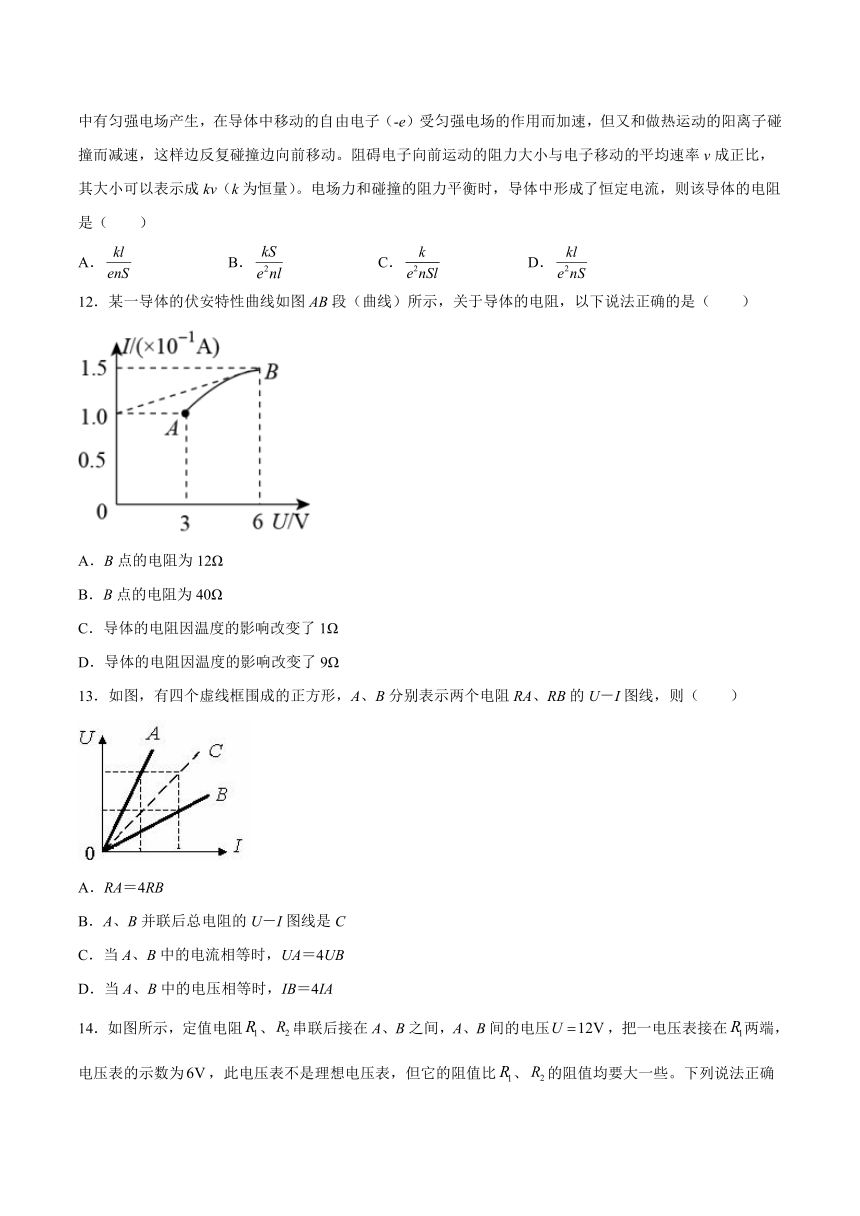

11．长度为l、横截面积为S，单位体积内自由电子数为n的均匀导体，在导体两端加上电压U，于是导体中有匀强电场产生，在导体中移动的自由电子（-e）受匀强电场的作用而加速，但又和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动。阻碍电子向前运动的阻力大小与电子移动的平均速率v成正比，其大小可以表示成kv（k为恒量）。电场力和碰撞的阻力平衡时，导体中形成了恒定电流，则该导体的电阻是（　　）
A． B． C． D．
12．某一导体的伏安特性曲线如图AB段（曲线）所示，关于导体的电阻，以下说法正确的是（　　）
A．B点的电阻为12Ω
B．B点的电阻为40Ω
C．导体的电阻因温度的影响改变了1Ω
D．导体的电阻因温度的影响改变了9Ω
13．如图，有四个虚线框围成的正方形，A、B分别表示两个电阻RA、RB的U－I图线，则（　　）
A．RA＝4RB
B．A、B并联后总电阻的U－I图线是C
C．当A、B中的电流相等时，UA＝4UB
D．当A、B中的电压相等时，IB＝4IA

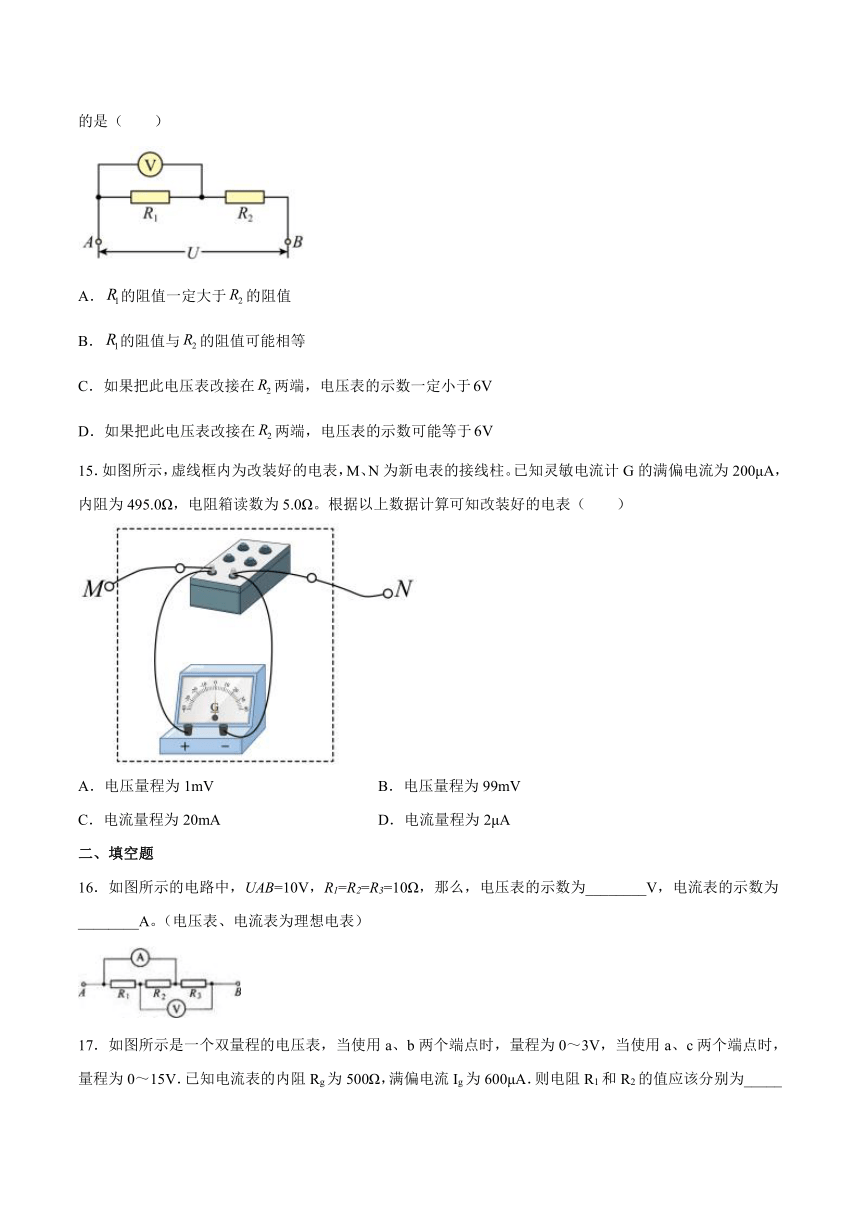

14．如图所示，定值电阻、串联后接在A、B之间，A、B间的电压，把一电压表接在两端，电压表的示数为，此电压表不是理想电压表，但它的阻值比、的阻值均要大一些。下列说法正确的是（　　）
A．的阻值一定大于的阻值
B．的阻值与的阻值可能相等
C．如果把此电压表改接在两端，电压表的示数一定小于
D．如果把此电压表改接在两端，电压表的示数可能等于
15．如图所示，虚线框内为改装好的电表，M、N为新电表的接线柱。已知灵敏电流计G的满偏电流为200μA，内阻为495.0Ω，电阻箱读数为5.0Ω。根据以上数据计算可知改装好的电表（　　）
A．电压量程为1mV B．电压量程为99mV
C．电流量程为20mA D．电流量程为2μA
二、填空题
16．如图所示的电路中，UAB=10V，R1=R2=R3=10Ω，那么，电压表的示数为________V，电流表的示数为________A。（电压表、电流表为理想电表）

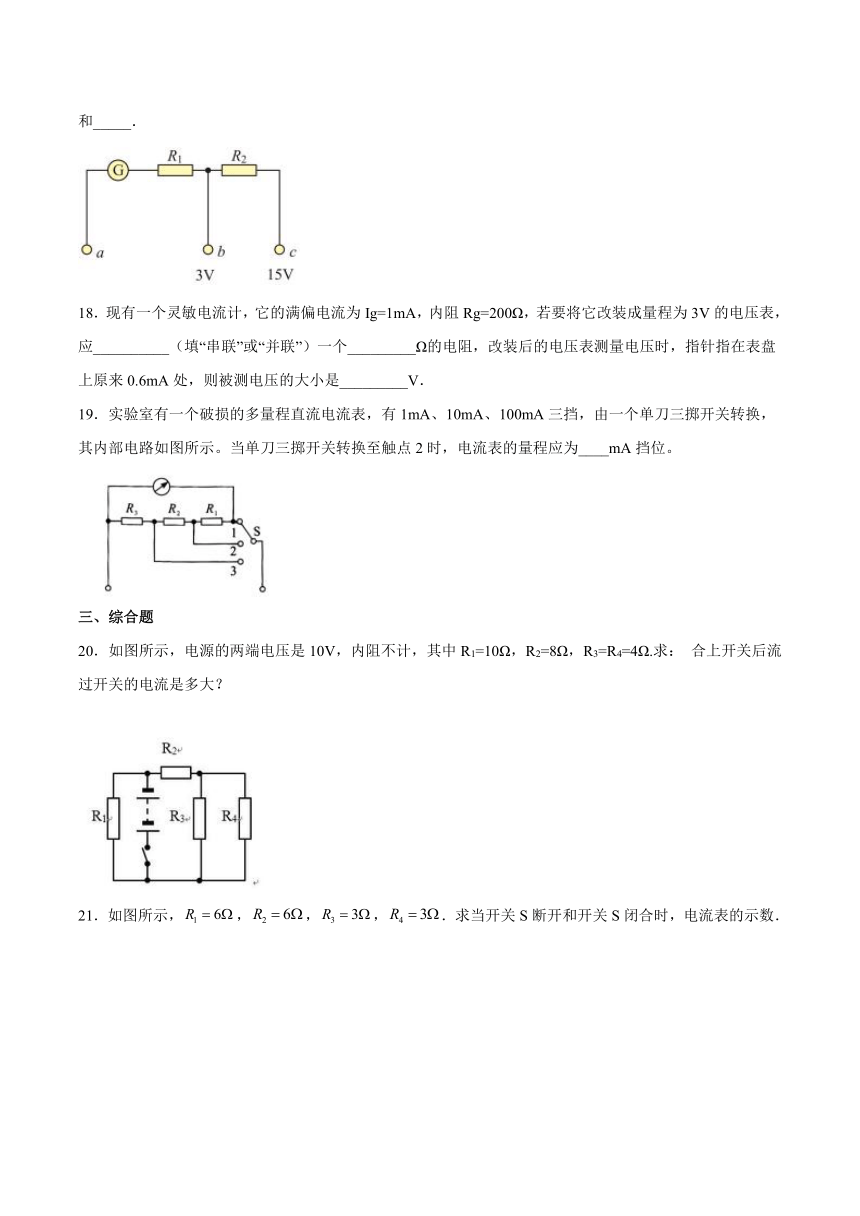

17．如图所示是一个双量程的电压表，当使用a、b两个端点时，量程为0～3V，当使用a、c两个端点时，量程为0～15V．已知电流表的内阻Rg为500Ω，满偏电流Ig为600μA．则电阻R1和R2的值应该分别为_____和_____．
18．现有一个灵敏电流计，它的满偏电流为Ig=1mA，内阻Rg=200Ω，若要将它改装成量程为3V的电压表，应__________（填“串联”或“并联”）一个_________Ω的电阻，改装后的电压表测量电压时，指针指在表盘上原来0.6mA处，则被测电压的大小是_________V．
19．实验室有一个破损的多量程直流电流表，有1mA、10mA、100mA三挡，由一个单刀三掷开关转换，其内部电路如图所示。当单刀三掷开关转换至触点2时，电流表的量程应为____mA挡位。
三、综合题
20．如图所示，电源的两端电压是10V，内阻不计，其中R1=10Ω，R2=8Ω，R3=R4=4Ω.求： 合上开关后流过开关的电流是多大？
21．如图所示，，，，．求当开关S断开和开关S闭合时，电流表的示数．
22．一个电流表G的内阻rg=200Ω，满偏电流Ig=500μA，现要把它改装成量程为15V的电压表，求：
(1)串联的分压电阻；
(2)50μA刻度处对应的电压值为多少？
23．如图所示，A1和A2是两只电阻不同的电流表，V1和V2是两只相同的电压表．电流表A1的示数是1.4mA，电压表V1和V2的示数分别是0．6V和0．8V，试求：
（1）电流表A2的内阻R2；
（2）电流表A2的示数I2。
试卷第1页，共3页
参考答案：
1．C
【详解】
电路中，并联部分的电阻为
并联部分的电流关系为
解得
由欧姆定律可得
故选C。
2．B
【详解】
A．学生用计算器的电流大约是100μA，故A错误；
B．手电筒的电流大约是200mA，故B正确；
C．家用空调的电流大约是5A，故C错误；
D．电饭锅的电流大约是5A，故D错误．
3．B
【详解】
根据电流的定义式可知，电流大小
故选B。
4．C
【详解】
设导体的电阻率为ρ，厚度为d，边长为L，则由电阻定律得导体的电阻
可知电阻与边长L无关，只取决于厚度，故。
故选C。
5．D
【详解】
A．电阻是导体本身的性质，与电压和电流无关；故A错误；
B．由欧姆定律可知，电压一定时，电阻越大电流越小，故B错误；
CD．导体的电阻等于导体两端的电压与通过的电流的比值，电阻一定时，加在导体两端的电压越大，则电流越大；故C错误，D正确。
故选D。
6．D
【详解】
并联电路中通过各支路电阻的电流与它的阻值成反比
所以
与并联的总电阻
故D正确，ABC错误；
故选D．
7．D
【详解】
AB．导体的电阻率只由导体的材料决定，与导体长度、横截面积乙导体的电阻均无关，选项AB错误；
C．金属材料的电阻率随温度升高而增大，但是并非所有材料的电阻率随温度的升高而增大，选项C错误；
D．对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大，选项D正确．
8．C
【详解】
将灵敏电流计改装为电压表，需串联一个电阻，阻值为
改装后的电压表的内阻为，被测的电压大小为
故C正确，ABD错误。
故选C。
9．D
【详解】
ABC．I-U图像中电流随电压的增大而增大，图像的斜率表示电阻的倒数；由图可知，灯泡电阻随电压的增大而增大，ABC错误；
D．因为电压增大后，发热量高，从而使灯泡的温度升高；而灯泡电阻随温度的升高而增大，D正确。
故选D。
10．B
【详解】
把电流表改装成3V的电压表需要串联分压电阻，
串联电阻阻值：
。
A. 并联一个阻值为250Ω的定值电阻。与上述结论不符，故A错误；
B. 串联一个阻值为250Ω的定值电阻。与上述结论相符，故B正确；
C. 并联一个阻值为300Ω的定值电阻。与上述结论不符，故C错误；
D. 串联一个阻值为300Ω的定值电阻。与上述结论不符，故D错误。
故选：B。
11．D
【详解】
根据题意知，电子受到电场力和碰撞的阻力平衡时，导体中形成了恒定电流，即
又
由欧姆定律知
电流微观表达式
联立以上式子求得
故选D。
12．B
【详解】
AB．B点的电阻为
故A错误，B正确；
CD．A点的电阻为
故两点间的电阻改变了10Ω，故CD错误。
故选B。
13．ACD
【详解】
A．U－I图线斜率表示电阻，由图像知，A正确；
C．当A、B中的电流相等时，UA＝4UB，C正确；
D．当A、B中的电压相等时，IB＝4IA，D正确；
B．A、B并联后总电阻小于B，斜率小于B，B错误。
故选ACD。
14．AC
【详解】
AB．由于此电压表不是理想电压表，故电压表要分流，则可知流过的电流大于流过的电流，又A、B间的电压为
把一电压表接在两端，电压表的示数为，根据欧姆定律可知，的阻值一定大于的阻值，B错误，A正确；
CD．由于的阻值大于的阻值，当此电压表改接在两端时，整个电路的总电阻比电压表接在两端时整个电路的总电阻小，则电流增大，故两端的电压大于6V，所以电压表的示数一定小于，D错误，C正确。
故选AC。
15．BC
【详解】
电流计与电阻箱并联，此为电流表，M、N两端电压为：
流过M、N的电流为:
故BC正确，AD错误；
故选BC。
16． 10 1
【详解】
由题意可知电流表和电压表均为理想电表，所以电阻、被短路，故电压表的示数为：
根据欧姆定律得电流表的示数为：
17． 4.5kΩ 20kΩ
【详解】
解：电压表量程为3V时，串联电阻阻值：
R1=﹣Rg=﹣500=4500Ω=4.5kΩ；
电压表量程为15时，R2=﹣Rg﹣R1=﹣500﹣4500=2×104Ω=20kΩ；
故答案为4.5kΩ；20kΩ．
18． 串 2800 1.8
【详解】
解：根据串联电阻具有分压作用可知，要将电流表改装为电压表，应串联一个电阻；
根据欧姆定律应有：U=，解得R=2800Ω；
由及U=I，将=3，=1，=0.6，代入解得U=1.8V．
19．10
【详解】
当单刀三掷开关转换至触点1时，三个电阻串联后起到分流作用最小，因此量程应为1mA挡位；当单刀三掷开关转换至触点3时，R1和R2与表头串联，R3起到分流作用，分流作用最大，量程应为100mA挡位；因此当单刀三掷开关转换至触点2时，电流表的量程应为10mA挡位。
20．2A
【详解】
根据R3与R4并联，再与R2串联，最后再与电阻R1并联，则等效电路图；
由电路图可知，R3与R4并联，其并联电阻为：；
再与R2串联，最后再与电阻R1并联，因此外电路的对应的外电阻为：
R外=Ω=5Ω；
根据闭合电路欧姆定律，则有：；
21．开关S断开时电流表的示数为3A，开关S闭合时电流表的示数为4A
【详解】
先用电流分支法将电路图进行简化，第一支线：由A经电阻到B；第二支线：由A经电阻到C再到B；第三支线：由A经电阻到D再经到B．以上三条支路并联，且在C、D间接有开关S，简化图如图所示．当开关S断开时电路中与串联再与、并联，由串并联电路规律可知
当开关S闭合时被短路，、、并联
．
22．(1)29800Ω；(2)1.5V
【详解】
(1)串联的分压电阻为
(2)50μA刻度处对应的电压值为
23．（1）；（2）
【详解】
（1）设电流表A1的电阻为R1，A2的电阻为R2，电压表的电阻为R。I1=1.4mA时，U1=0.6V，U2=0.8V，则有
解得
，
（2）电流表A2的读数
答案第1页，共2页
