第七章 运动和力
第5节 二力平衡

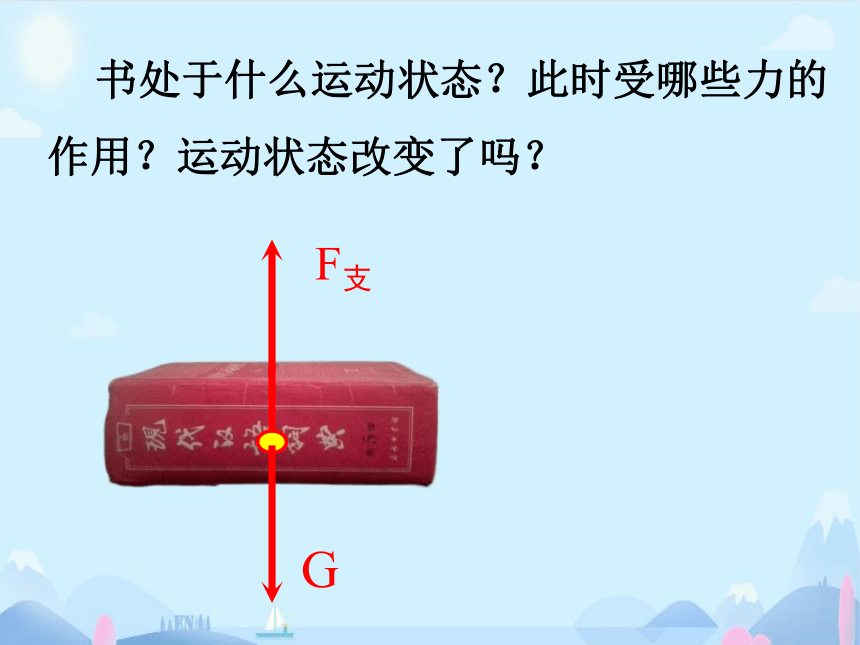

书处于什么运动状态？此时受哪些力的作用？运动状态改变了吗？
G
F支
书处于什么运动状态？此时受哪些力的作用？ 运动状态改变了吗？
F压
F支
G
G
F拉
f
f
F支
G

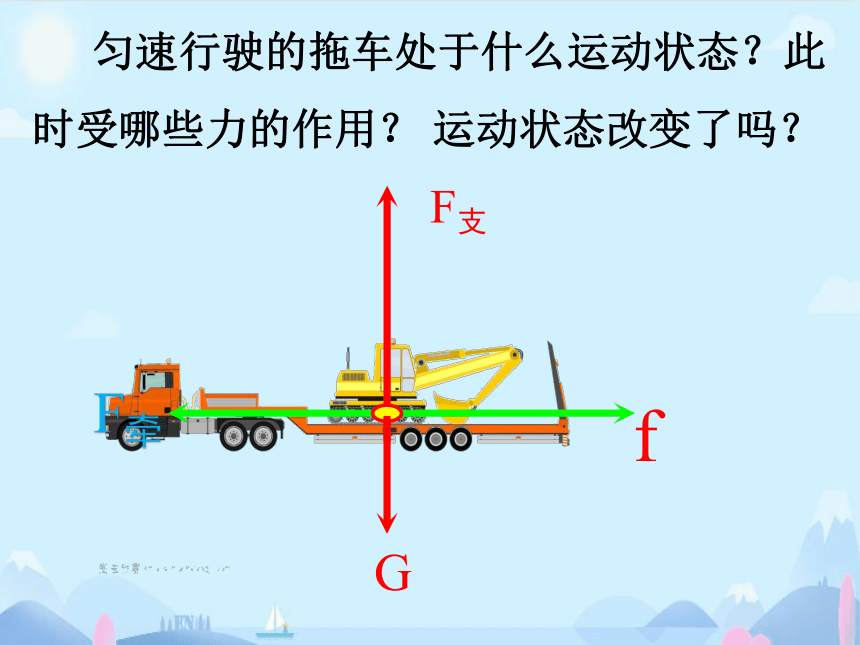

匀速行驶的拖车处于什么运动状态？此时受哪些力的作用？ 运动状态改变了吗？
物体处于静止或匀速直线运动状态。
一、平衡状态
二、平衡力
物体处于平衡状态时所受的力。
三、二力平衡：
物体只受两个力而处于平衡状态
怎样的两个力才能使物体处于平衡状态呢？
G
f

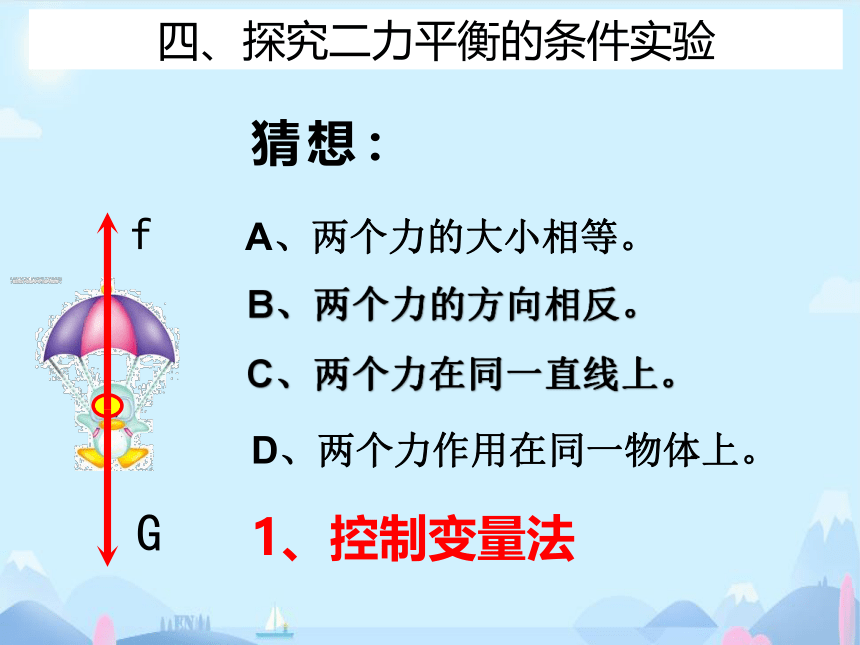

猜想：
A、两个力的大小相等。
D、两个力作用在同一物体上。
四、探究二力平衡的条件实验
1、控制变量法
四、探究二力平衡的条件实验
思考：
1、平衡状态有两种，即静止和匀速直线运动，我们应该选择哪种状态更便于实验？
2、选择静止状态便于实验。
丙

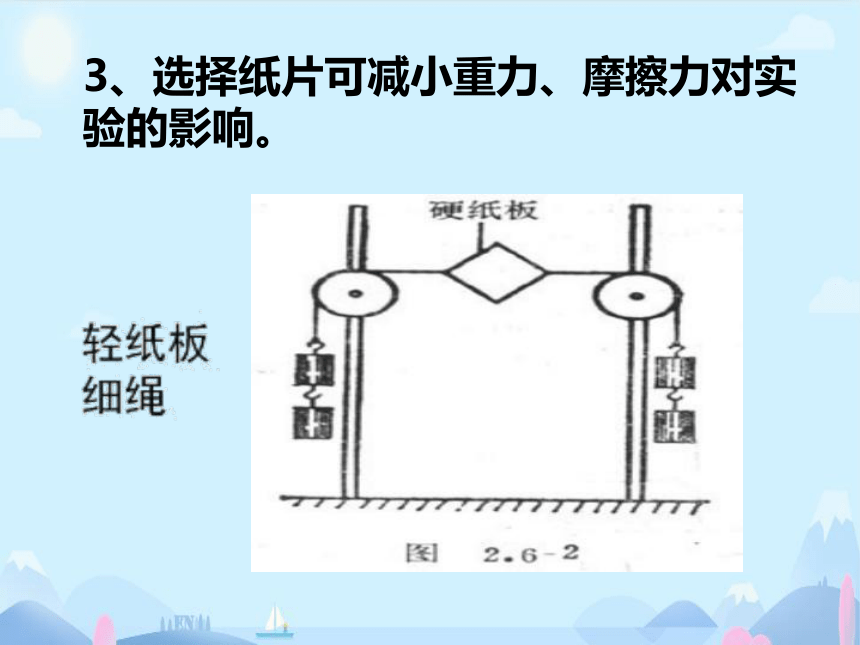

3、选择纸片可减小重力、摩擦力对实验的影响。
物体在水平方向所受二力的情况
大小 方向 是否在一
条直线上 作用的物体 是否平衡
方向相同
方向相反
相同
相同
相同
不平衡
平衡
结论：两个力的方向必须相反才可能平衡。
演示实验
物体在水平方向所受二力的情况
大小 方向 是否在一
条直线上 作用的物体 是否平衡
相等
不相等
相同
相同
不平衡
平衡
相同
结论：两个力的大小应相同才能平衡
演示实验
物体在水平方向所受二力的情况
大小 方向 是否在一
条直线上 作用的物体 运动状态
是否改变
相同
不平衡
平衡
相同
相同
共线
不共线
演示实验
物体在水平方向所受二力的情况
大小 方向 是否在一
条直线上 作用的物体 运动状态
是否改变
相同
不同物上
不平衡
平衡
相同
相同
同物
不同物
4、作用在同一物体上的两个力，如果大小相等、方向相反，并且在同一条直线上，这两个力就彼此平衡。
简记：同物、等值、反向、共线。
四、二力平衡的条件探究实验
物体处于二力平衡状态
运动状态不变。
平衡力
静止
匀速直线运动
合力为零
六、典型例题
例题2、关于运动和力，下列说法正确的是（ ） A.物体处于静止，一定不受外力 B.物体在平衡力作用下，一定保持静止状态 C.物体在平衡力作用下，一定作匀速直线运动 D.运动的物体在平衡力作用下，一定作匀速直线运动
D
六、典型例题
六、典型例题
例题3
F1=5 N
F2=5 N
A
F1=3 N
F2=5 N
B
F1=5 N
F2=5 N
C
F1=5 N
F2=5 N
D
哪个物体受的为平衡力？
例题4：天花板上吊一盏灯，吊线的重力忽略不计，下列各对力中属于平衡力的是（ ）
A、天花板对吊线的拉力和吊线对天花板的拉力
B、灯对吊线的拉力和吊线对灯的拉力
C、天花板对吊线的拉力和吊线对灯的拉力
D、灯受到的重力和吊线对灯的拉力
D
六、典型例题
例题5、某工人用100N的水平推一放在水平地面上的木箱没有推动，则木箱受到的阻力为_______N；改用150N的力推也没有推动，木箱受到的阻力为_______N。
六、典型例题
生活中的平衡
