第十三章电磁感应与电磁波初步第1节磁场磁感线同步练习（word版含答案）

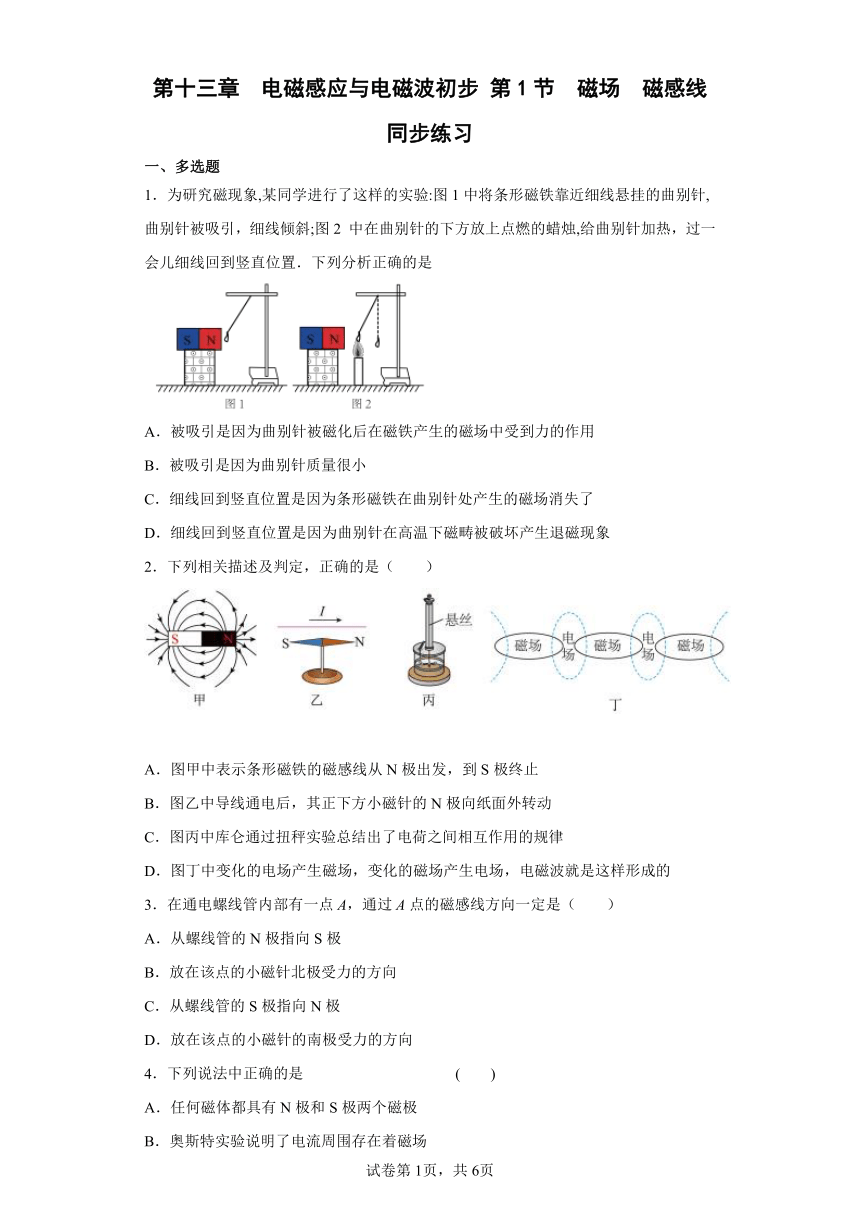

第十三章 电磁感应与电磁波初步 第1节 磁场 磁感线 同步练习
一、多选题
1．为研究磁现象,某同学进行了这样的实验:图1中将条形磁铁靠近细线悬挂的曲别针,曲别针被吸引，细线倾斜;图2 中在曲别针的下方放上点燃的蜡烛,给曲别针加热，过一会儿细线回到竖直位置．下列分析正确的是
A．被吸引是因为曲别针被磁化后在磁铁产生的磁场中受到力的作用
B．被吸引是因为曲别针质量很小
C．细线回到竖直位置是因为条形磁铁在曲别针处产生的磁场消失了
D．细线回到竖直位置是因为曲别针在高温下磁畴被破坏产生退磁现象
2．下列相关描述及判定，正确的是（　　）
A．图甲中表示条形磁铁的磁感线从N极出发，到S极终止
B．图乙中导线通电后，其正下方小磁针的N极向纸面外转动
C．图丙中库仑通过扭秤实验总结出了电荷之间相互作用的规律
D．图丁中变化的电场产生磁场，变化的磁场产生电场，电磁波就是这样形成的
3．在通电螺线管内部有一点A，通过A点的磁感线方向一定是（　　）
A．从螺线管的N极指向S极
B．放在该点的小磁针北极受力的方向
C．从螺线管的S极指向N极
D．放在该点的小磁针的南极受力的方向
4．下列说法中正确的是 (　　)
A．任何磁体都具有N极和S极两个磁极
B．奥斯特实验说明了电流周围存在着磁场
C．通电导体之间也存在着相互作用，它们是通过电场发生作用的
D．地磁场的N极与地理的南极重合，地磁场的S极与地理的北极重合

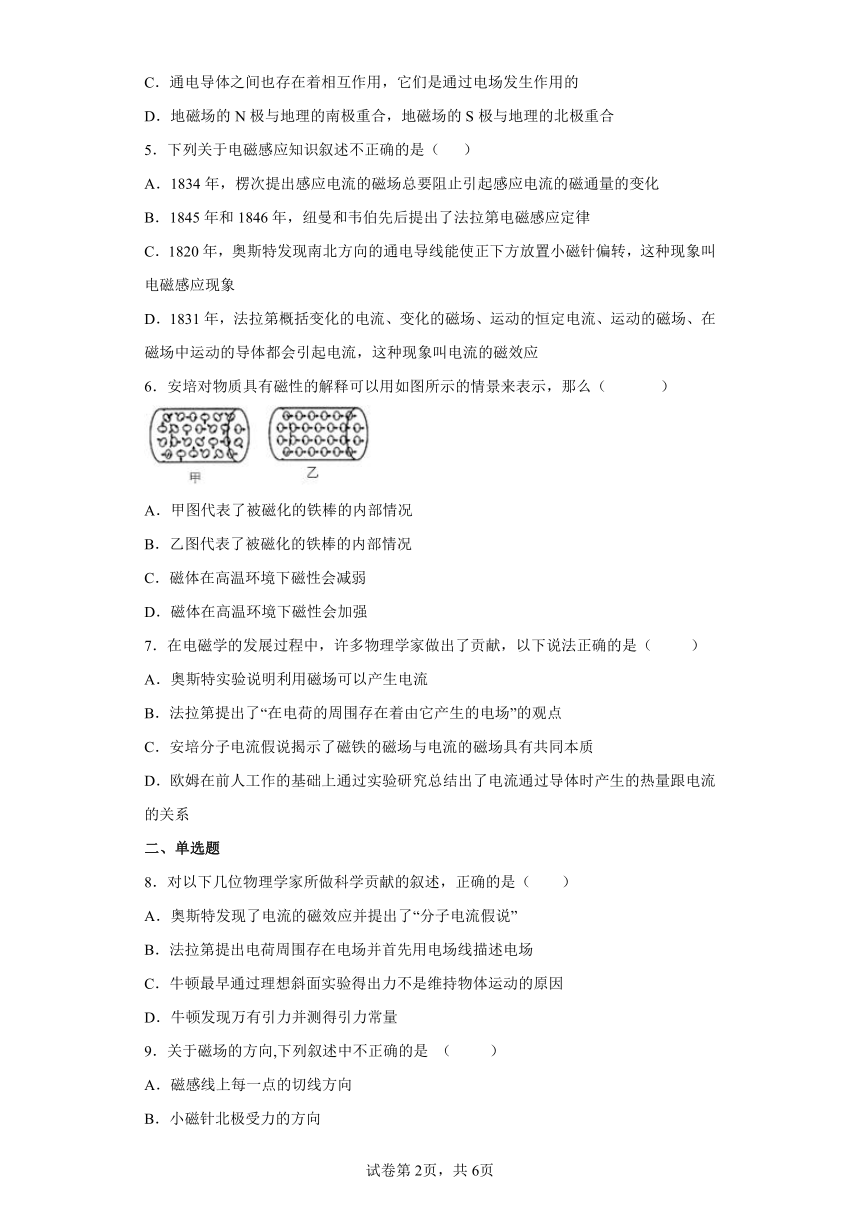

5．下列关于电磁感应知识叙述不正确的是（ ）
A．1834年，楞次提出感应电流的磁场总要阻止引起感应电流的磁通量的变化
B．1845年和1846年，纽曼和韦伯先后提出了法拉第电磁感应定律
C．1820年，奥斯特发现南北方向的通电导线能使正下方放置小磁针偏转，这种现象叫电磁感应现象
D．1831年，法拉第概括变化的电流、变化的磁场、运动的恒定电流、运动的磁场、在磁场中运动的导体都会引起电流，这种现象叫电流的磁效应
6．安培对物质具有磁性的解释可以用如图所示的情景来表示，那么（ ）
A．甲图代表了被磁化的铁棒的内部情况
B．乙图代表了被磁化的铁棒的内部情况
C．磁体在高温环境下磁性会减弱
D．磁体在高温环境下磁性会加强
7．在电磁学的发展过程中，许多物理学家做出了贡献，以下说法正确的是（ ）
A．奥斯特实验说明利用磁场可以产生电流
B．法拉第提出了“在电荷的周围存在着由它产生的电场”的观点
C．安培分子电流假说揭示了磁铁的磁场与电流的磁场具有共同本质
D．欧姆在前人工作的基础上通过实验研究总结出了电流通过导体时产生的热量跟电流的关系
二、单选题
8．对以下几位物理学家所做科学贡献的叙述，正确的是（　　）
A．奥斯特发现了电流的磁效应并提出了“分子电流假说”
B．法拉第提出电荷周围存在电场并首先用电场线描述电场
C．牛顿最早通过理想斜面实验得出力不是维持物体运动的原因
D．牛顿发现万有引力并测得引力常量
9．关于磁场的方向,下列叙述中不正确的是 （ ）
A．磁感线上每一点的切线方向
B．小磁针北极受力的方向
C．小磁针静止时北极所指的方向
D．磁铁内部N极到S极的方向

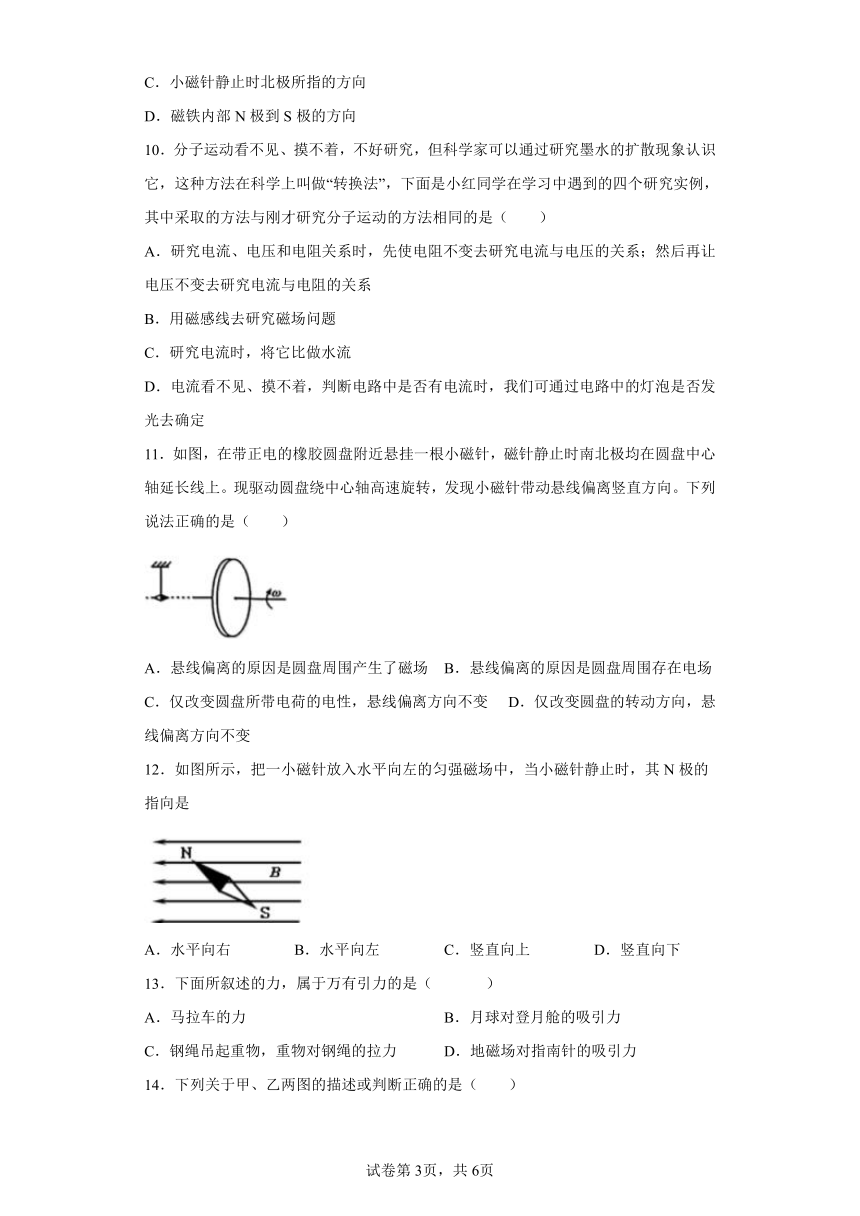

10．分子运动看不见、摸不着，不好研究，但科学家可以通过研究墨水的扩散现象认识它，这种方法在科学上叫做“转换法”，下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与刚才研究分子运动的方法相同的是（　　）
A．研究电流、电压和电阻关系时，先使电阻不变去研究电流与电压的关系；然后再让电压不变去研究电流与电阻的关系
B．用磁感线去研究磁场问题
C．研究电流时，将它比做水流
D．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光去确定
11．如图，在带正电的橡胶圆盘附近悬挂一根小磁针，磁针静止时南北极均在圆盘中心轴延长线上。现驱动圆盘绕中心轴高速旋转，发现小磁针带动悬线偏离竖直方向。下列说法正确的是（　　）
A．悬线偏离的原因是圆盘周围产生了磁场 B．悬线偏离的原因是圆盘周围存在电场
C．仅改变圆盘所带电荷的电性，悬线偏离方向不变 D．仅改变圆盘的转动方向，悬线偏离方向不变
12．如图所示，把一小磁针放入水平向左的匀强磁场中，当小磁针静止时，其N极的指向是
A．水平向右 B．水平向左 C．竖直向上 D．竖直向下
13．下面所叙述的力，属于万有引力的是（ ）
A．马拉车的力 B．月球对登月舱的吸引力
C．钢绳吊起重物，重物对钢绳的拉力 D．地磁场对指南针的吸引力

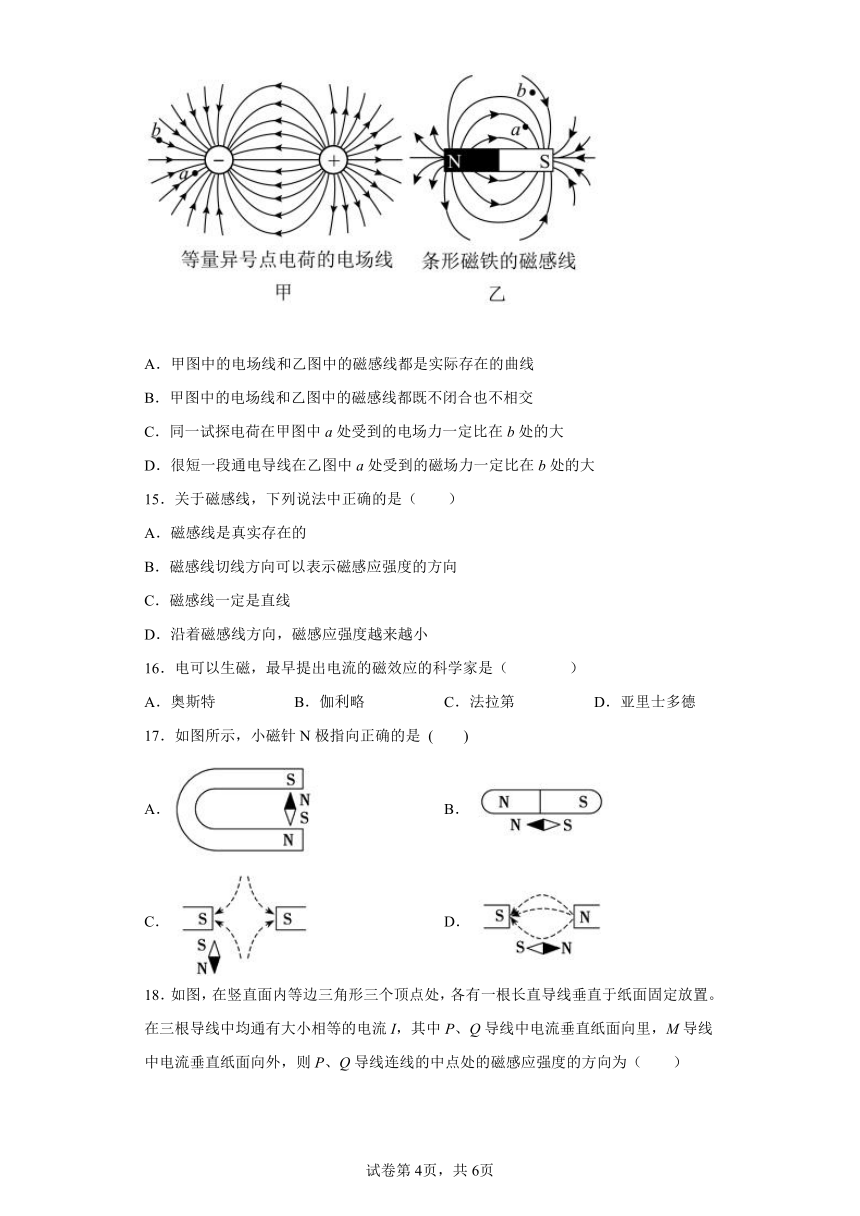

14．下列关于甲、乙两图的描述或判断正确的是（　　）
A．甲图中的电场线和乙图中的磁感线都是实际存在的曲线
B．甲图中的电场线和乙图中的磁感线都既不闭合也不相交
C．同一试探电荷在甲图中a处受到的电场力一定比在b处的大
D．很短一段通电导线在乙图中a处受到的磁场力一定比在b处的大
15．关于磁感线，下列说法中正确的是（　　）
A．磁感线是真实存在的
B．磁感线切线方向可以表示磁感应强度的方向
C．磁感线一定是直线
D．沿着磁感线方向，磁感应强度越来越小
16．电可以生磁，最早提出电流的磁效应的科学家是（ ）
A．奥斯特 B．伽利略 C．法拉第 D．亚里士多德
17．如图所示，小磁针N极指向正确的是 (　　)
A． B．
C． D．

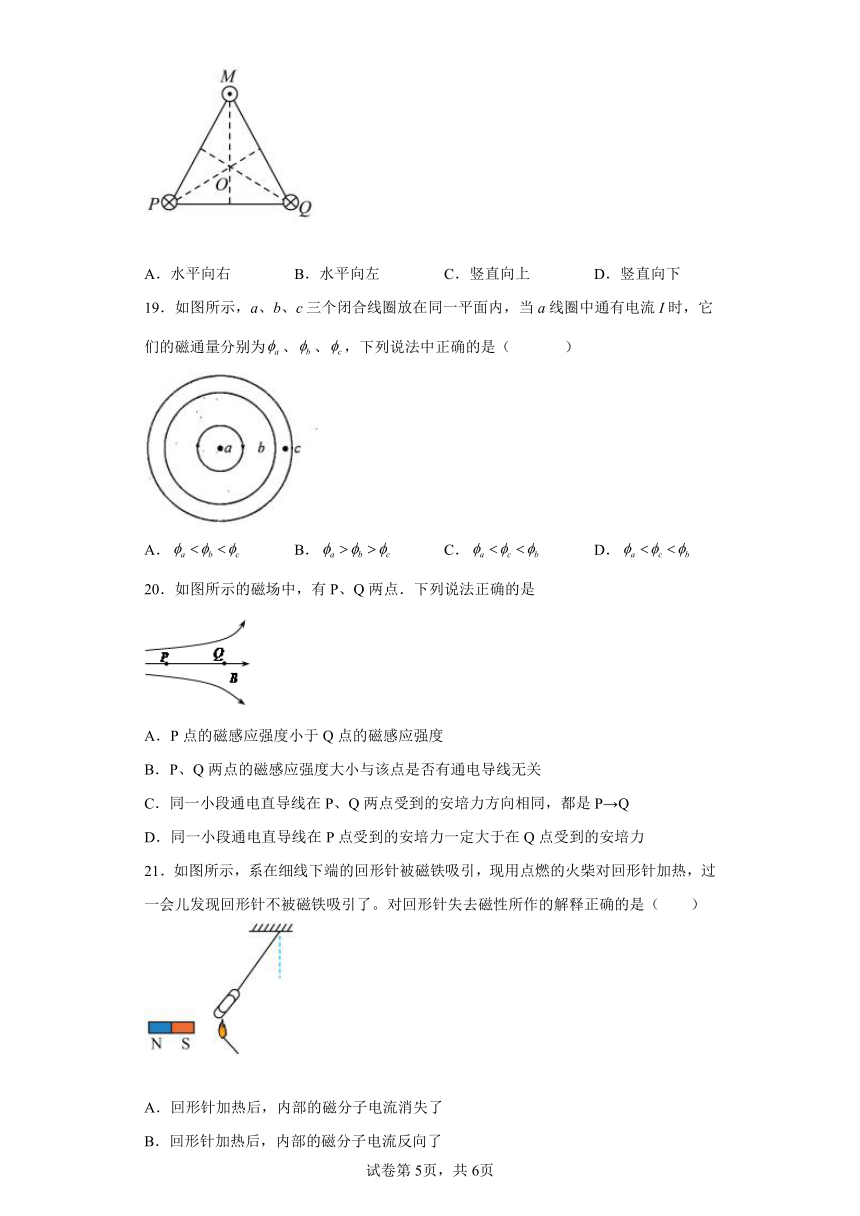

18．如图，在竖直面内等边三角形三个顶点处，各有一根长直导线垂直于纸面固定放置。在三根导线中均通有大小相等的电流I，其中P、Q导线中电流垂直纸面向里，M导线中电流垂直纸面向外，则P、Q导线连线的中点处的磁感应强度的方向为（　　）
A．水平向右 B．水平向左 C．竖直向上 D．竖直向下
19．如图所示，a、b、c三个闭合线圈放在同一平面内，当a线圈中通有电流I时，它们的磁通量分别为、、，下列说法中正确的是（ ）
A． B． C． D．
20．如图所示的磁场中，有P、Q两点．下列说法正确的是
A．P点的磁感应强度小于Q点的磁感应强度
B．P、Q两点的磁感应强度大小与该点是否有通电导线无关
C．同一小段通电直导线在P、Q两点受到的安培力方向相同，都是P→Q
D．同一小段通电直导线在P点受到的安培力一定大于在Q点受到的安培力
21．如图所示，系在细线下端的回形针被磁铁吸引，现用点燃的火柴对回形针加热，过一会儿发现回形针不被磁铁吸引了。对回形针失去磁性所作的解释正确的是（　　）
A．回形针加热后，内部的磁分子电流消失了
B．回形针加热后，内部的磁分子电流反向了
C．回形针加热后，内部的磁分子电流排列整齐了
D．回形针加热后，内部的磁分子电流排列无序了
22．如图所示，一束带负电粒子沿着水平方向向右飞过磁针正上方，磁针N极将（　　）
A．向纸内偏转 B．向纸外偏转
C．不动 D．无法确定
23．请判断图中A、B两点的磁场方向为（　　）
A．向右、向右 B．向右，向左 C．向左，向右 D．向左，向左
24．如图所示，直导线AB、螺线管C、电磁铁D三者相距较远，它们的磁场互不影响．在它们周围放上小磁针a、b、c、d，其中a位于直导线AB正右侧，b位于螺线管C正中央下方，c位于螺线管C内部，d位于电磁铁D正中央上方．当开关S闭合后，小磁针的北极N（黑色一端）指示出磁场方向正确的是（ ）
A．a、c B．b、c
C．c、d D．a、d
25．安培曾假设：地球的磁场是由绕地轴的环形电流引起的。现代研究发现：地球的表面层带有多余的电荷，地球自转的速度在变慢。据此分析，下列说法正确的是（　　）
A．地球表面带有多余的正电荷，地球的磁场将变弱
B．地球表面带有多余的正电荷，地球的磁场将变强
C．地球表面带有多余的负电荷，地球的磁场将变弱
D．地球表面带有多余的负电荷，地球的磁场将变强
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．AD
【解析】
【详解】
曲别针被吸引是因为曲别针被磁化后在磁铁产生的磁场中受到力的作用，选项A正确，B错误；当用火对回形针加热时，回形针内部的分子电流虽然仍然存在但变得杂乱无章，每个分子电流产生的磁场相互抵消，从而对外不显磁性，故D正确，C错误．故选AD.
2．CD
【解析】
【详解】
A．图甲中表示条形磁铁的磁感线在磁铁的外部是从N极到S极，在磁铁的内部是从S极到N极，形成闭合的曲线，选项A错误；
B．图乙中导线通电后，根据安培定则可知，在直导线下方的磁场垂直纸面向里，则其正下方小磁针的N极向纸面里转动，选项B错误；
C．图丙中库仑通过扭秤实验总结出了电荷之间相互作用的规律，选项C正确；
D．图丁中变化的电场产生磁场，变化的磁场产生电场，电磁波就是这样形成的，选项D正确。
故选CD。
3．BC
【解析】
【详解】
AC．通电螺线管内部磁场从S极指向N极，外部从N极到S极，A错误，C正确；
BD．磁场方向规定为小磁针时N极（北极）受力方向，或小磁针静止时N极（北极）所指的方向，B正确，D错误。
故选BC。
4．AB
【解析】
【分析】
一个磁体有两个磁极，分别叫做N极和S极；
奥斯特实验说明了电流周围存在着磁场；
通电导体之间也存在着相互作用，他们是通过磁场发生作用的；
地磁场的N极在地理的南极附近，地磁场的S极在地理的北极附近，并没有完全重合；
【详解】
A、一个磁体有两个磁极，分别叫做N极和S极，故A正确；
B、奥斯特实验说明了电流周围存在着磁场，从而开辟了电磁学研究的新纪元，故B正确；
C、通电导体之间也存在着相互作用，他们是通过磁场发生作用的，故C错误；
D、地磁场的N极在地理的南极附近，地磁场的S极在地理的北极附近，并没有完全重合，有个磁偏角，故D错误．
【点睛】
该题考查磁体与磁现象、电流的磁效应以及地球的磁场，都属于记忆性的知识点，牢记这些知识点的内容即可．
5．ACD
【解析】
【详解】
试题分析：楞次在分析了许多实验事实后提出楞次定律，即感应电流应具有这样的方向，感应电流的磁场总要阻碍引起感应电流的磁通量的变化，故A错误；纽曼和韦伯先后提出了法拉第电磁感应定律，故B正确；丹麦物理学家奥斯特发现了通电导线下小磁针的偏转现象从而发现了电流的磁效应，故选项C错误；法拉第把引起电流的原因概括为五类，包括变化的电流、变化的磁场、运动的恒定电流、运动的磁铁、在磁场中运动的导体，叫做电磁感应，故D错误；
考点：物理学史
【名师点睛】对于物理中的重大发现、重要规律、原理，要明确其发现者和提出者，了解所涉及伟大科学家的重要成就．
6．BC
【解析】
【详解】
根据“分子电流”的假说，未被磁化的物体，分子电流的方向非常紊乱，对外不显磁性，A错误；根据“分子电流”的假说，未被磁化的物体，分子电流的方向大致相同，于是对外界显示出磁性，B正确；根据磁化与退磁的特性可知，磁体在高温环境下磁性会减弱，C正确，D错误．
7．BC
【解析】
【详解】
A项：奥斯特实验说明利用电流可以产生磁场，故A错误；
B项：法拉第提出了“在电荷的周围存在着由它产生的电场”的观点，即法拉第首先提出“场”的概念，故B正确；
C项：安培分子电流假说揭示了磁铁的磁场与电流的磁场具有共同本质，都是由运动电荷所产生的，故C正确；
D项：电流通过导体时产生的热量跟电流的关系是焦耳总结，故D错误．
点晴：本题考查电磁学中的相关物理学史，应掌握在电磁学发展中作出突出贡献的科学家的名字及主要发现．
8．B
【解析】
【详解】
A．安培提出了“分子电流假说”，故A错误；
B．法拉第提出电荷周围存在电场并首先用电场线描述电场，故B正确；
C．伽利略最早通过理想斜面实验得出力不是维持物体运动的原因，故C错误；
D．卡文迪许测得引力常量，故D错误。
故选B。
9．D
【解析】
【详解】
试题分析：磁感线上每一点的切线方向是磁场的方向，选项A正确；小磁针北极受力的方向是磁场的方向，选项B正确；小磁针静止时北极所指的方向是磁场的方向，选项C正确；磁铁内部S极到N极的方向也是磁场的方向；故不正确的为D．
考点：磁场的方向
10．D
【解析】
【详解】
A．这种研究方法叫控制变量法，让一个量发生变化，其它量不变，A错误；
B．用磁感线去研究磁场问题的方法是建立模型法，使抽象的问题具体化，B错误
C．将电流比做水流，这是类比法，C错误
D．判断电路中是否有电流时，我们可通过电路中的灯泡是否发光去确定，即将电流的有无转化为灯泡是否发光，故是转化法，D正确。
故选D。
11．A
【解析】
【详解】
AB．由题意可知，磁针受到磁场力的作用，原因是由于电荷的定向移动，从而形成电流，而电流周围会产生磁场，故A正确，B错误；
C．仅改变圆盘所带电荷的电性，圆盘的转动方向不变，那么电流产生磁场方向与之前的相反，则小磁针的偏转方向也与之前的相反，小磁针的偏转方向发生变化，故C错误；
D．仅改变圆盘的转动方向，那么电流产生磁场方向与之前的相反，则小磁针的偏转方向也与之前的相反，故D错误。
故选A。
12．B
【解析】
【详解】
小磁针被放入方向水平向左的磁场中，小磁针N极受到水平向左的磁场力的作用，小磁针S极受到水平向右的磁场力，所以N极要转向磁场方向，而S极转向磁场方向反方向．因此小磁针静止时N极的指向是向左，故ACD错误，B正确．
13．B
【解析】
【分析】
【详解】
A．马拉车的力是拉力，属于弹力，A错误；
B．月球对登月舱的吸引力，属于万有引力，是引力，B正确；
C．钢绳吊起重物，重物对钢绳的拉力，属于弹力，C错误；
D．地磁场对指南针的吸引力，是指南针受到的磁场力，D错误。
故选B。
14．C
【解析】
【详解】
A. 甲图中的电场线和乙图中的磁感线都是不存在的曲线，A错误；
B. 乙图中的磁感线是闭合曲线，B错误；
C. 甲图中，a点的电场线比b点密，电场强度比b点大，同一试探电荷在甲图中a处受到的电场力一定比在b处的大，C正确；
D. 很短一段通电导线垂直放在乙图中a处受到的磁场力一定比在b处的大，不垂直放入磁场中，无法比较，D错误。
故选C。
15．B
【解析】
【分析】
【详解】
A．磁感线是人们为了描述磁场而假想的曲线，不是真实存在的，选项A错误；
B．磁感线切线方向可以表示磁感应强度的方向，选项B正确；
C．磁感线不一定是直线，选项C错误；
D．磁感线的疏密反映磁场的强弱，沿着磁感线方向，磁感应强度不一定越来越小，选项D错误。
故选B。
16．A
【解析】
【详解】
电可以生磁，最早提出电流的磁效应的科学家是奥斯特,故选A.
17．A
【解析】
【详解】
A、该图中小磁针所在位置磁感线方向向上，因此小磁针N极指向上方，故A正确；
B、该图中小磁针所在位置磁感线方向水平向右，因此小磁针N极指向应向右，故B错误；
C、根据图中所给磁感线方向可知，小磁针N极指向不是正下方，应指向右上方，故C错误；
D、该图中小磁针所在位置磁感线方向沿磁感线水平向左，因此小磁针N极应指向左则，故D错误．
故选A．
18．A
【解析】
【详解】
由安培定则可知，P导线在P、Q导线连线的中点处的磁感应强度方向竖直向下，Q导线在P、Q导线连线中点处的磁感应强度方向竖直向上，由对称性、电流等大可知，两者等大反向，则三导线在P、Q导线连线中点处的磁感应强度的方向即为M导线在P、Q导线连线中点处的磁感应强度的方向，由安培定则知方向为水平向右，故BCD错误，A正确。
故选A。
19．B
【解析】
【详解】
根据题意可知，结合安培定则可得，线圈a内部的磁场方向垂直纸面向里，a的外部磁场方向垂直纸面向外，而磁通量可看成穿过线圈的磁感线条数，当线圈的面积越大时，则相互抵消的越多，因此穿过线圈a的磁通量最大，线圈c的磁通量最小；故有：。
A．，与结论不相符，选项A错误；
B．，与结论相符，选项B正确；
C．，与结论不相符，选项C错误；
D．，与结论不相符，选项D错误；
故选B。
20．B
【解析】
【详解】
A、磁感线的疏密表示磁场的强弱，由图象知P点的磁场比Q点的磁场强，A错误；B、磁感应强度是由磁场本身决定的，与该点是否有通电导线无关．故B正确；C、根据左手定则，通电直导线受到的安培力的方向与磁场的方向垂直，所以它们受到的安培力的方向不能是P→Q，故C错误；D、同一小段通电直导线在在都与磁场的方向垂直的条件下，在P点受到的安培力才能大于在Q点受到的安培力，故D错误；故选B.
【点睛】解决本题的关键掌握磁感线的特点，磁感线上某点的切线方向表示磁场的方向，磁感线的疏密表示磁场的强弱．
21．D
【解析】
【详解】
当用火对回形针加热时，回形针内部的分子电流虽然仍然存在但变得杂乱无章，每个分子电流产生的磁场相互抵消，从而对外不显磁性。
故选D。
22．B
【解析】
【详解】
一束带负电粒子沿着水平方向向右飞过磁针正上方，形成向左的电流，根据右手定则可知，磁针所处位置磁场垂直直面向外，故磁针N极将向纸外偏转。
故选B。
23．A
【解析】
【详解】
分析条形磁铁周围磁场的分布情况，在磁铁外部，磁感线由N极到S极，磁感线上某点的切线方向表示磁场的方向，故图中A、B两点的磁场方向均向右，故A正确，BCD错误。
故选A。
24．A
【解析】
【详解】
由右手螺旋定则可知，直导线AB的磁场方向（从上往下看）顺时针，根据小磁针的静止时，N极的指向即为磁场的方向，则有a磁针方向正确；而通电螺线管左端为N极，右端为S极，因此c点的方向正确；通电螺线管下边的磁场的方向从N极指向S极，所以b磁针的方向错误；对于U形螺线管左端相当于S极，右端相当于N极，故d磁针的方向错误，故A正确．
25．C
【解析】
【详解】
地球自西向东自转，地球表面带电，从而形成环形电流。这一环形电流产生地磁场。若从北极俯视地球地磁场由外向里，由安培定则知产生磁场的环形电流方向应自东向西，与地球自转方向相反，则地球带负电。地球自转速度变小，则产生的环形电流变小，则产生的磁场变弱，ABD错误，C正确。
故选C。
