第十一章 电路及其应用 第五节 实验：练习使用多用电表 同步练习
一、单选题

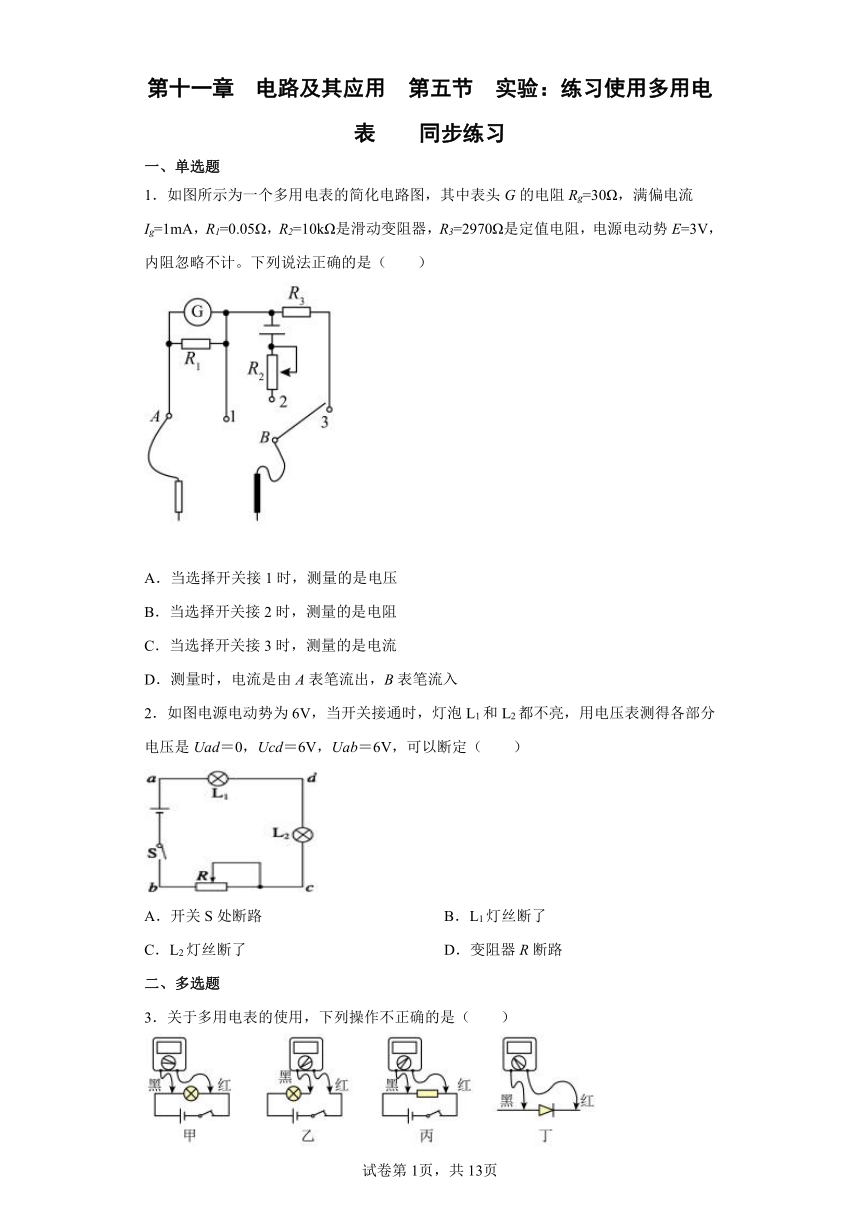

1．如图所示为一个多用电表的简化电路图，其中表头G的电阻Rg=30Ω，满偏电流Ig=1mA，R1=0.05Ω，R2=10kΩ是滑动变阻器，R3=2970Ω是定值电阻，电源电动势E=3V，内阻忽略不计。下列说法正确的是（　　）
A．当选择开关接1时，测量的是电压
B．当选择开关接2时，测量的是电阻
C．当选择开关接3时，测量的是电流
D．测量时，电流是由A表笔流出，B表笔流入
2．如图电源电动势为6V，当开关接通时，灯泡L1和L2都不亮，用电压表测得各部分电压是Uad＝0，Ucd＝6V，Uab＝6V，可以断定（　　）
A．开关S处断路 B．L1灯丝断了
C．L2灯丝断了 D．变阻器R断路
二、多选题
3．关于多用电表的使用，下列操作不正确的是（　　）
A．测电压时，应按图甲连接方式测量
B．测电流时，应按图乙连接方式测量
C．测电阻时，应按图丙连接方式测量
D．测二极管的正向电阻时，应按图丁连接方式测量

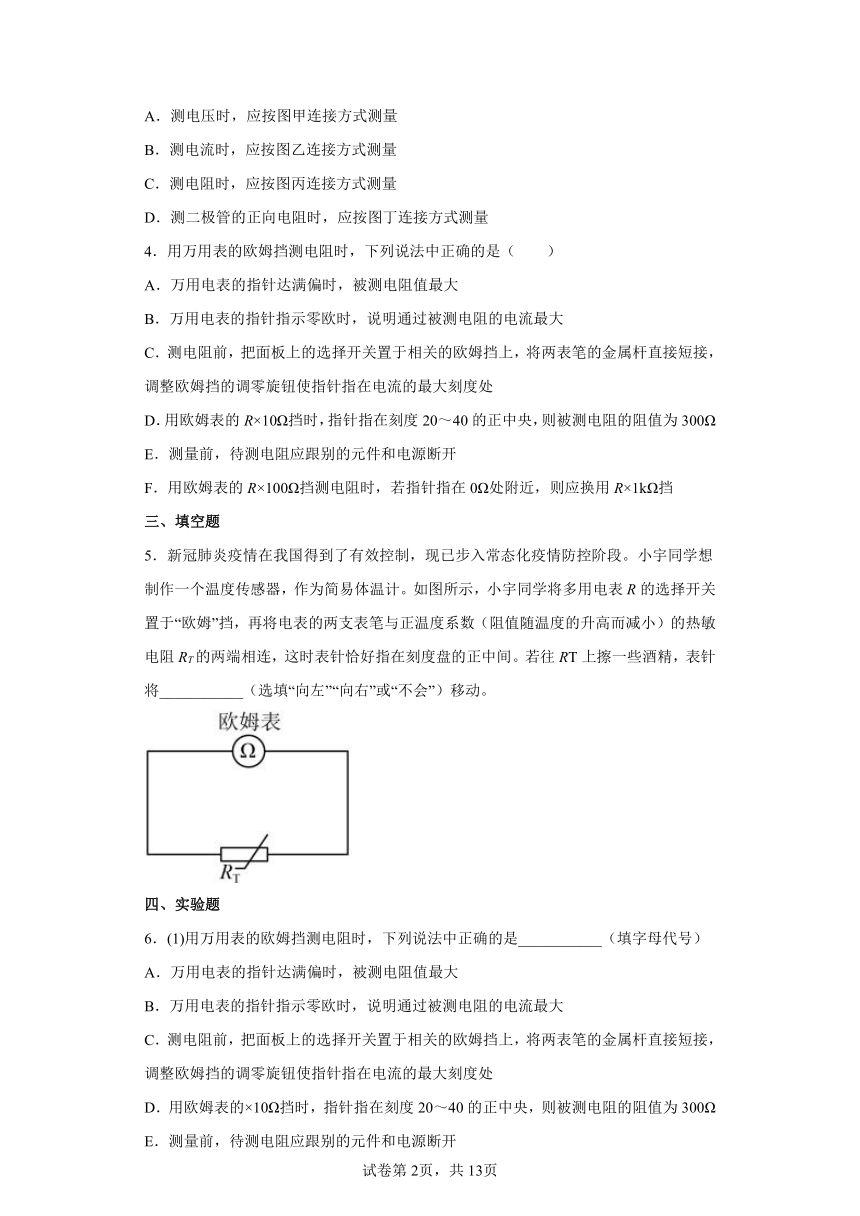

4．用万用表的欧姆挡测电阻时，下列说法中正确的是（　　）
A．万用电表的指针达满偏时，被测电阻值最大
B．万用电表的指针指示零欧时，说明通过被测电阻的电流最大
C．测电阻前，把面板上的选择开关置于相关的欧姆挡上，将两表笔的金属杆直接短接，调整欧姆挡的调零旋钮使指针指在电流的最大刻度处
D．用欧姆表的R×10Ω挡时，指针指在刻度20～40的正中央，则被测电阻的阻值为300Ω
E．测量前，待测电阻应跟别的元件和电源断开
F．用欧姆表的R×100Ω挡测电阻时，若指针指在0Ω处附近，则应换用R×1kΩ挡
三、填空题
5．新冠肺炎疫情在我国得到了有效控制，现已步入常态化疫情防控阶段。小宇同学想制作一个温度传感器，作为简易体温计。如图所示，小宇同学将多用电表R的选择开关置于“欧姆”挡，再将电表的两支表笔与正温度系数（阻值随温度的升高而减小）的热敏电阻RT的两端相连，这时表针恰好指在刻度盘的正中间。若往RT上擦一些酒精，表针将___________（选填“向左”“向右”或“不会”）移动。
四、实验题
6．(1)用万用表的欧姆挡测电阻时，下列说法中正确的是___________（填字母代号）
A．万用电表的指针达满偏时，被测电阻值最大
B．万用电表的指针指示零欧时，说明通过被测电阻的电流最大
C．测电阻前，把面板上的选择开关置于相关的欧姆挡上，将两表笔的金属杆直接短接，调整欧姆挡的调零旋钮使指针指在电流的最大刻度处
D．用欧姆表的×10Ω挡时，指针指在刻度20～40的正中央，则被测电阻的阻值为300Ω
E．测量前，待测电阻应跟别的元件和电源断开
F．用欧姆表的×100Ω挡测电阻时，若指针指在0Ω处附近，则应换用×1kΩ挡

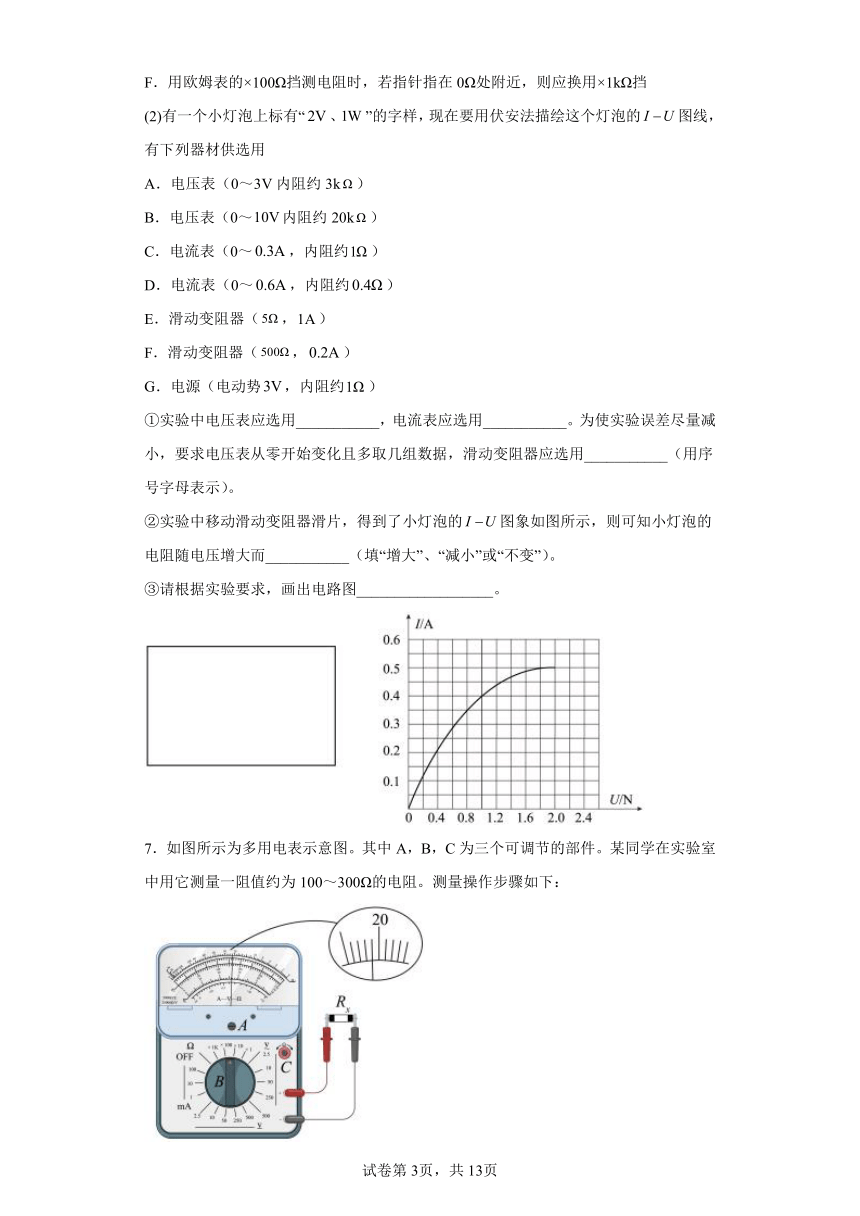

(2)有一个小灯泡上标有“、”的字样，现在要用伏安法描绘这个灯泡的图线，有下列器材供选用
A．电压表（0～3V内阻约3k）
B．电压表（0～内阻约20k）
C．电流表（0～，内阻约）
D．电流表（0～，内阻约）
E．滑动变阻器（，）
F．滑动变阻器（，）
G．电源（电动势，内阻约）
①实验中电压表应选用___________，电流表应选用___________。为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用___________（用序号字母表示）。
②实验中移动滑动变阻器滑片，得到了小灯泡的图象如图所示，则可知小灯泡的电阻随电压增大而___________（填“增大”、“减小”或“不变”）。
③请根据实验要求，画出电路图__________________。

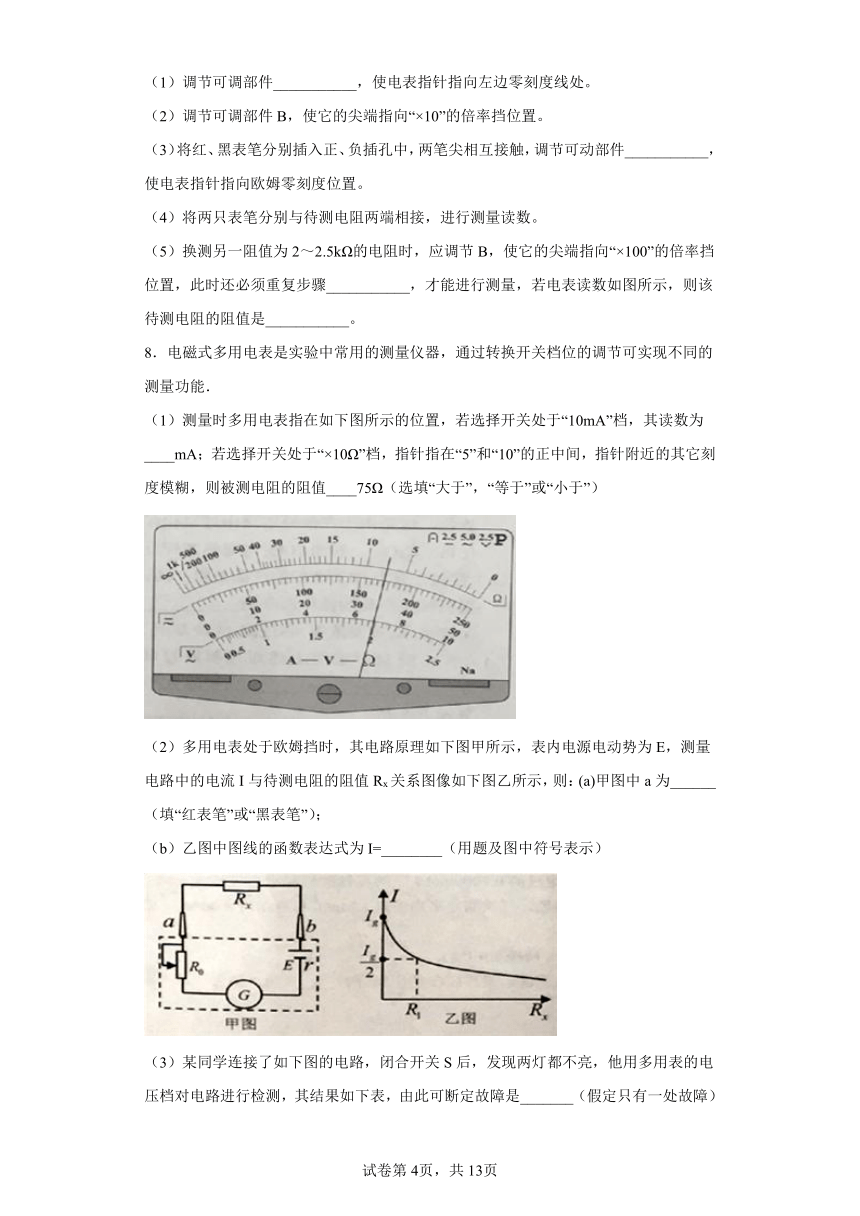

7．如图所示为多用电表示意图。其中A，B，C为三个可调节的部件。某同学在实验室中用它测量一阻值约为100～300Ω的电阻。测量操作步骤如下：
（1）调节可调部件___________，使电表指针指向左边零刻度线处。
（2）调节可调部件B，使它的尖端指向“×10”的倍率挡位置。
（3）将红、黑表笔分别插入正、负插孔中，两笔尖相互接触，调节可动部件___________，使电表指针指向欧姆零刻度位置。
（4）将两只表笔分别与待测电阻两端相接，进行测量读数。
（5）换测另一阻值为2～2.5kΩ的电阻时，应调节B，使它的尖端指向“×100”的倍率挡位置，此时还必须重复步骤___________，才能进行测量，若电表读数如图所示，则该待测电阻的阻值是___________。
8．电磁式多用电表是实验中常用的测量仪器，通过转换开关档位的调节可实现不同的测量功能．
（1）测量时多用电表指在如下图所示的位置，若选择开关处于“10mA”档，其读数为____mA；若选择开关处于“×10Ω”档，指针指在“5”和“10”的正中间，指针附近的其它刻度模糊，则被测电阻的阻值____75Ω（选填“大于”，“等于”或“小于”）
（2）多用电表处于欧姆挡时，其电路原理如下图甲所示，表内电源电动势为E，测量电路中的电流I与待测电阻的阻值Rx关系图像如下图乙所示，则：(a)甲图中a为______（填“红表笔”或“黑表笔”）；
（b）乙图中图线的函数表达式为I=________（用题及图中符号表示）
（3）某同学连接了如下图的电路，闭合开关S后，发现两灯都不亮，他用多用表的电压档对电路进行检测，其结果如下表，由此可断定故障是_______（假定只有一处故障）
A．灯B短路 B．灯A断路 C．d、e段断路 D．c、d段断路

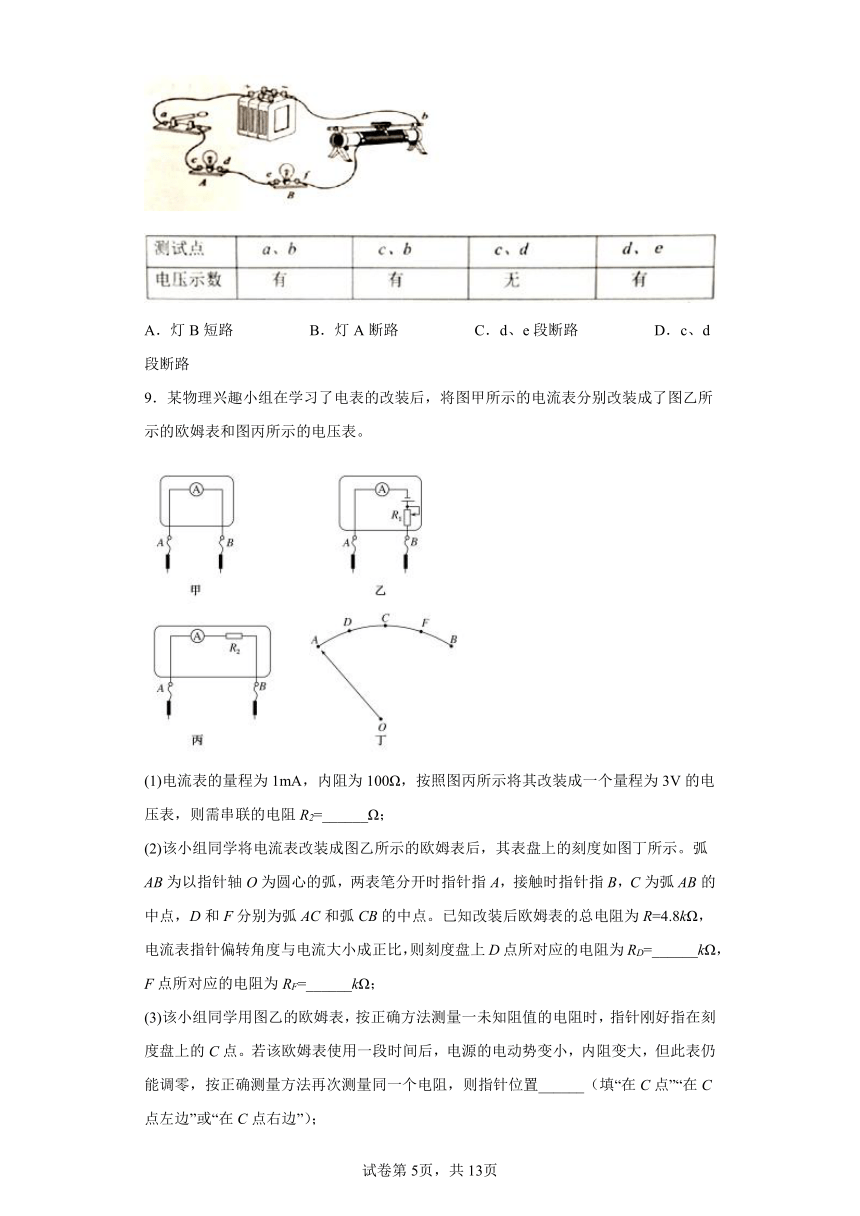

9．某物理兴趣小组在学习了电表的改装后，将图甲所示的电流表分别改装成了图乙所示的欧姆表和图丙所示的电压表。
(1)电流表的量程为1mA，内阻为100Ω，按照图丙所示将其改装成一个量程为3V的电压表，则需串联的电阻R2=______Ω；
(2)该小组同学将电流表改装成图乙所示的欧姆表后，其表盘上的刻度如图丁所示。弧AB为以指针轴O为圆心的弧，两表笔分开时指针指A，接触时指针指B，C为弧AB的中点，D和F分别为弧AC和弧CB的中点。已知改装后欧姆表的总电阻为R=4.8kΩ，电流表指针偏转角度与电流大小成正比，则刻度盘上D点所对应的电阻为RD=______kΩ，F点所对应的电阻为RF=______kΩ；
(3)该小组同学用图乙的欧姆表，按正确方法测量一未知阻值的电阻时，指针刚好指在刻度盘上的C点。若该欧姆表使用一段时间后，电源的电动势变小，内阻变大，但此表仍能调零，按正确测量方法再次测量同一个电阻，则指针位置______（填“在C点”“在C点左边”或“在C点右边”）；
(4)该小组将甲、乙、丙所示的电流表、欧姆表和电压表整合成一个多用电表，要求单刀多掷开关接1时成为图甲所示的电流表，接2时成为图乙所示的欧姆表，接3时成为图丙所示的电压表，请将虚线框中的电路图(图戊)补充完整。______
10．某同学想用欧姆表粗测一电流表(量程为)的内阻．在选择“×1”挡位后，先将红、黑表笔短接调零，再用欧姆表的红、黑表笔连接电流表正、负极接线柱，那么：
（1）该同学应该用黑表笔连接电流表的_____（填“+”或“一”）接线柱．
（2）经过正确使用欧姆表测得电流表内阻如图甲所示，读数为_____；电流表的读数如图乙所示，电流读数为________ ．
11．研究小组在测量某一均匀圆柱金属导体的电阻率时获得以下数据：
（1）若电压表接入电路中是3V量程，则电压读数：______V若电流表接入电路中是0.6A量程，则电流读数：______A。
（2）用螺旋测微器测量金属丝的直径，某次测量结果如图所示，其读数为______mm。
（3）用游标卡尺测量其长度，测量结果如图所示，其读数为______mm。
12．在物理课外活动中，某位同学制作了一个简单的多用电表，图甲为电表的电路原理图。已知选用的电流表内阻Rg=10Ω，满偏电流Ig=10mA，定值电阻R2=240Ω。该多用电表表盘如图乙所示，下排刻度均匀，C为上排刻度线的中间刻度，为考查大家对多用电表的理解，上排刻度线对应数值没有标出。
(1)当选择开关接3时，电表为电压表，量程为_____。
(2)为了测该多用电表欧姆挡的内电阻和表内电池的电动势，该同学在实验室找到了一个电阻箱，设计了如下实验：
①将选择开关接2，红、黑表笔短接，调节R1的阻值使电表指针满偏；
②将多用电表红、黑表笔与电阻箱相连，调节电阻箱使多用电表指针指在C处，此时电阻箱如图丙所示，读数为150Ω；
③计算得到多用电表内电池的电动势为_____V。
(3)调零后将电表红、黑表笔与某一待测电阻相连，若指针指在图乙所示位置，则待测电阻的阻值为_____Ω。
13．实验室购买了一捆标称长度为100 m的铜导线，某同学想通过实验测定其实际长度。该同学首先测得导线横截面积为1.0 mm2，查得铜的电阻率为1.7×10-8Ω·m，再利用图甲所示电路测出铜导线的电阻Rx，从而确定导线的实际长度。可供使用的器材有：
电流表：量程0.6 A，内阻约0.2 Ω；
电压表：量程3 V，内阻约9 kΩ；
滑动变阻器R1：最大阻值5 Ω；
滑动变阻器R2：最大阻值20 Ω；
定值电阻：R0=3 Ω；
电源：电压6 V，内阻不计；
开关、导线若干。
回答下列问题：
（1）实验中滑动变阻器应选_______（选填“R1”或“R2”），闭合开关S前应将滑片移至_______端（选填“a”或“b”）。
（2）在实物图中，已正确连接了部分导线，请根据图甲电路完成剩余部分的连接。( )
（3）调节滑动变阻器，当电流表的读数为0.50 A时，电压表读数为2.30V。导线实际长度为_______m（保留2位有效数字）。
14．某实验小组要把一块电流表改装成电压表，遇到了两个问题：一是该电流表的表盘没有标注刻度数，但刻度均匀，总格数为N；二是内阻未知．通过对类似规格的电流表的参数比对，得到该电流表的满偏电流约700~800，内阻约100)．该组同学利用以下器材，通过下列三个步骤，完成了电压表的改装工作．
A．待测电流表G
B．电流表A：量程0.6A，内阻约为0.1
C．电压表V：量程3V，内阻RV=3k
D．电阻箱R2：最大阻值999.9
E.滑动变阻器R1：最大阻值5k，额定电流0.1A
F. 滑动变阻器R3：最大阻值5，额定电流0.5A
G.电源：电动势3V，内阻约为1.5
H.开关两个S1、S2
（1）步骤一：测定电流表的内阻．设计了上图所示实验电路，请分析并补全以下操作：
①将R1的滑动端拨至_______端；(填“a”或“b”)
②仅闭合S1，调节R1，使电流表的指针偏转N个格；
③仅调节_______，使电流表的指针偏转个格；
④记录_____________________，则电流表的内阻为_______．
（2）步骤二：
①测定该电流变的满偏电流．除电源和开关外，还需要的器材是____________；（填器材前面的字母序号）
②请在线框中画出方便简洁的实验电路图_________；
③若在上图实验中，待测电流表指针偏转了n个格，还需要记录的测量值及相应符号为_____________，电流表的满偏电流为________，将此电流表改装为一个量程为U0的电压表需要 ______（填“串联”或“并联”）一个定值电阻Rx，Rx=__________．（用以上各步骤中记录的测量量和已知量表示）
15．（1）某同学用多用电表测量某些电学量。经过正确操作，两次测量时的指针位置均指在如图3所示的位置：一次测量直流电压，所选量程为50V，则读数应为___________V；一次测量电阻，记录的读数为1600Ω，则测量电阻所选倍率为___________（选填“×1”、“×10”、“×100”或“×1k”）。
（2）在（1）使用多用电表测量完电阻后，需要继续测量一个阻值约为13Ω的电阻。以下有些操作步骤是必须的，请将选择的操作序号按操作的先后顺序写出___________。
①将红表笔和黑表笔接触
②把选择开关旋转到“×1”位置
③把选择开关旋转到“×10”位置
④调节欧姆调零旋钮，使指针指向欧姆零点
⑤测量结束后，将选择开关旋转至OFF处
（3）常用的多用电表是由小量程的电流表（表头）改装而成的。有一块满偏电流为50μA、内阻为800Ω的小量程电流表，现要将它改装成0~1mA、0~10mA两个量程档的电流表，某同学设计了如图4、图5所示的两个电路。在图5所示的电路中R1___________R2（选填“>”或“＜”）；从使用中防止量程转换的误操作从而保护表头的角度，请你选择图4、图5哪种设计更合理：___________。
16．用如图所示的多用电表测量一个阻值约为的电阻。先进行机械调零，然后进行欧姆调零。欧姆调零时，先将选择开关旋转到“”挡的“”位置，然后将红、黑表笔分别插入“+”、“-”插孔，并将两表笔短接，再调节图上的________（选填“”或“”）旋钮，使电表指针对准表盘________（选填“左端”或“右端”）“”挡的零刻度。
17．某同学准备做测定一合金丝电阻率的实验，提供器材如下：毫安表A量程为300mA，但是内阻rA未知，电压表V量程为3V，电源电动势E=3V，滑动变阻器R0，多用表，螺旋测微器，刻度尺，待测合金丝，坐标纸，开关S，导线若干。
（1）同学先利用多用表测量毫安表的内阻rA，仪器正确连接后，测得多用表示数如图甲所示，则rA=_____Ω。
（2）该同学测得毫安表电阻后按如下步骤进行实验：
①测合金丝长度L=80.00cm。利用螺旋测微器测得合金丝的直径d如图乙所示，其示数为d=______mm。
②设计如图丙所示的电路，按电路图连接器材，此电路中电流表为_______（选填“内接”或“外接”）；接通开关前，滑动变阻器滑片应置于最________（选填“左端”或“右端”），接通开关，调节滑动变阻器并记录电压表和电流表的多组数据。
③利用记录的多组数据绘制出如图丁的U—I图像。该图像的斜率的表达式k=_________（用题中字母表示），由图线求得电阻丝的电阻率=_________Ω m（保留2位有效数字）。
18．在“多用电表的使用”实验中：
（1）如图1所示，为一正在测量中的多用电表表盘，如果用电阻挡“× 100”测量，则读数为_______；如果用““直流5V”挡测量，则读数为_________V；
（2）甲同学利用多用电表测量电阻，他用电阻挡“× 100”测量时发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，操作顺序为________（填写选项前的字母）；
A．将选择开关旋转到电阻挡“× 1k”的位置
B．将选择开关旋转到电阻挡“× 10”的位置
C．将两表笔分别与被测电阻的两根引线相接完成测量
D．将两表笔短接，调节欧姆调零旋钮使指针指向“”
（3）乙同利用多用电表测量图示电路中小灯泡正常工作时的有关物理量，以下操作正确的是_________
A．将选择开关旋转到合适的电压挡，闭合开关，利用图2 的电路测量小灯泡两端的电压
B．将选择开关旋转到合适的电阻挡，闭合开关，利用图2 的电路测量小灯泡的电阻
C．将选择开关旋转到合适的电流挡，闭合开关，利用图3 的电路测量通过小灯泡的电流
D．将选择开关旋转到合适的电流挡，把图3 中红、黑表笔接入电路的位置互换，闭合开关，测量通过小灯泡的电流
（4）丙同学利用多用电表探测图4 所示黑箱时发现：用直流电压挡测量， E 、G 两点间和F 、G 两点间均有电压， E 、F 两点间无电压；用电阻挡测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大，那么该黑箱内元件的接法可能是图5中的______
（5）丁同学选择开关旋转到“直流500mA”挡作为电流表A，设计了如图6 所示的电路，已知电流表内阻RA＝0．4，R1＝RA， R2＝7RA，若将接线柱 1、2 接入电路时，最大可以测量的电流为_____A；若将接线柱1、3 接入电路时，最大可以测量的电压为_______V；
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【详解】
A．由图示电路图可知，选择开关置于1时表头G与电阻并联，此时多用电表测电流，A错误；
B．由图示电路图可知，选择开关置于2时多用电表有内阻电源，此时多用电表可以测电阻，B正确；
C．由图示电路图可知，选择开关置于3时表头G与电阻串联，此时多用电表测电压，C错误；
D．由图示电路图可知，测量时电流由A表笔流入，由B表笔流出，D错误。
故选B。
2．C
【解析】
【详解】
A．牢记电压表有示数说明它到电源的正负极是通路。若开关S处断路，则应有Uab=0V，选项A错误；
B．若L1灯丝断了， 则应有Uad=6V，选项B错误；
C．若L2灯丝烧断了，则应有Ucd=6V，，此时Uad＝0，Uab＝6V，满足题意，选项C正确；
D．若变阻器R断路，则应有Ucd=0V，选项D错误。
故选C。
3．AC
【解析】
【详解】
多用电表进行所有测量时，电流都满足“红进黑出向右偏”。
A．测电压时，红表应接电势较高的点，即红、黑表笔互换，故A符合题意；
B．测电流时，电流从红表笔进入，且串联在电路中，故B不符题意；
C．测电阻时，应将待测电阻与电源断开，欧姆表内部有电源，故C符合题意；
D．测二极管的正向电阻时，红表笔应接二极管负极，黑表笔应接二极管正极，故D不符题意；
故选AC。
4．BCE
【解析】
【详解】
A．万用电表的指针达满偏时，被测电阻值最小，故A错误；
B．指针指示零欧时，说明通过被测电阻的电流最大，故B正确；
C．万用表欧姆挡测电阻时，使用前先进行欧姆调零，故C正确；
D．欧姆表刻度盘的刻度是非均匀的，故D答案错误；
E．万用表的欧姆挡测量电阻前，应跟别的元件和电源分开，故E正确；
F．欧姆表使用时，大电阻大档，小电阻小档，让读数在表盘正中央附近处为宜，则应换用R×10Ω挡，故F错误。
故选BCE。
5．向左
【解析】
【详解】
[1]若往RT上擦一些酒精，酒精蒸发吸热，温度下降，Rt阻值随温度的下降而升高，所以指针要向左偏转。
6． BCE A D E 增大
【解析】
【详解】
(1)[1]A．万用电表的指针达满偏时，被测电阻值最小，故A错误；
B．指针指示零欧时，说明通过被测电阻的电流最大，故B正确；
C．测电阻前，把面板上的选择开关置于相关的欧姆挡上，将两表笔的金属杆直接短接，调整欧姆挡的调零旋钮使指针指在电流的最大刻度处，故C正确；
D．用欧姆表的R×10Ω挡时，指针指在刻度20～40的正中央，如果欧姆表刻度线均匀，则欧姆表示数为30×10=300Ω，实际上，欧姆表刻度线不均匀，欧姆表刻度线右疏左密，因此所测电阻阻值小于300Ω，故D错误；
E．为保护电表，测量前，待测电阻应跟别的元件和电源断开，故E正确；
F．用欧姆表的R×100Ω挡测电阻时，若指针指在0Ω处附近，指针偏角太大，所选挡位太大，为准确测量电阻阻值，应换用R×10Ω挡，故F错误。
故选BCE
(2)[2]灯泡额定电压为2V，则电压表选择A，
[3]灯泡的额定电流为
则电流表选择D
[4]要求电压表从零开始故滑动变阻器选择阻值小额定电流大的，故滑动变阻器选择E
[5]根据I－U图像的斜率可知小灯泡的电阻随电压增大而增大
[6]要求电压表从零开始故滑动变阻器用分压式，由于灯泡的电阻较小，则电流表用外接法，电路图如图
7． A C 调节可动部件C（欧姆调零旋钮），使电表指针指向欧姆零刻度位置
【解析】
【分析】
【详解】
(1)[1]调节可调部件A（机械调零旋钮），使电表指针指向左边零刻度线处。
(3)[2]将红、黑表笔分别插入正、负插孔中，两笔尖相互接触，调节可动部件C（欧姆调零旋钮），使电表指针指向欧姆零刻度位置。
(5)[3]换测另一阻值为2～2.5kΩ的电阻时，应调节B，使它的尖端指向“×100”的倍率挡位置，此时还必须重复步骤：调节可动部件C（欧姆调零旋钮），使电表指针指向欧姆零刻度位置，才能进行测量。
[4]该待测电阻的阻值是
8． 6.8 小于 红表笔 C
【解析】
【详解】
（1）直流电流档读第三行“”一排，最小度值为估读到就可以了，故读数为；欧姆表刻度不均匀，左侧比较密，右侧比较疏，则指针指在“5”和“10”的正中间时，读数小于．
（2）根据多用电表红进黑出的原理可知，图中a为红表笔，根据图乙可知，多用电表的内阻，在闭合电路中，由闭合电路欧姆定律得： ．
（3）A、若灯B短路，则A灯发光，故A错误；
B、若灯A断路，则cd间电压等于电源电动势，有示数，故B错误；
C、若d、e段断路，AB灯泡都不亮，且满足测试点电压表示数情况，故C正确；
D、若c、d段断路，则de间无示数，故D错误．
9． 2900 14.4 1.6 C点左边 见解析
【解析】
【详解】
(1)[1]电流表满偏的电压为
由于改装之后的量程为3V，所以量程扩大的倍数为n=30，故需要串联的电阻阻值为
(2)[2]当指针偏转到D点时，流过电流表的电流为满偏电流Ig的四分之一，则
两式联立可解得
RD=3R=14.4kΩ
[3]当指针指到F点时，此时流过电流表的电流为，则
可解得
RF=1.6kΩ
故刻度盘上D点对应的电阻为RD=14.4kΩ，F点对应的电阻为RF=1.6kΩ。
(3)[4]当电池电动势变小、内阻变大时，欧姆表需要重新调零，由于满偏电流Ig不变，由公式可知，滑动变阻器的阻值需要调小，而待测电阻的测量值是通过电流表的示数体现出来的，由
可知，测量同一电阻，当R变小时，I变小，指针跟原来相比，指示的位置向左偏了，即在C点左边。
(4)[5]甲图电流表，即接1时只需一个表头，接2为欧姆表，则需要电源和电阻，接3为电压表，即需要表头和电阻串联，所以电路图如图所示
10． + 45
【解析】
【详解】
（1）[1]．黑表笔接欧姆表的内部电源的正极，则该同学应该用黑表笔连接电流表的 “+”接线柱．
（2）[2][3]．用欧姆表测得电流表内阻如图甲所示，读数为RA=45；电流表的读数为I=20.0×10-3．
11． 2.50 0.36 0.400 14.50
【解析】
【详解】
（1）[1] 若电压表接入电路中是3V量程，则电压读数为2.50V。
[2] 若电流表接入电路中是0.6A量程，则电流读数为0.36A。
（2）[3] 螺旋测微器读数为
40.0×0.01mm=0.400mm
（3）[4]游标卡尺读数为
12． 0~2.5V 1.5 100
【解析】
【详解】
(1)[1]由图甲所示电路图可知，当选择开关接3时，表头与分压电阻串联，此时电表为电压表，最大值为
所以电表的量程为0~2.5V。
(2)[2]当电流表满偏时
调节电阻箱使多用电表指针指在C处，电阻箱读数为150Ω，则
联立解得
(3)[3]当电流表满偏时
接待测电阻时
解得
13． R2 a 94（93、95均正确）
【解析】
【详解】
（1）[1][2]导线的电阻约为
根据限流解法的要求，滑动变阻器的阻值大于被测电阻，为了调节方便，则需要选择R2，闭合开关前使滑动变阻器阻值最大，即滑片在a端；
（2）[3]根据电路图连接实物图，应先串后并，先连控制电路后连测量电路，如图所示：
（3）[4]电压为2.30 V，电流为0.5A，则根据欧姆定律得
R0＋Rx＝＝4.6 Ω
根据电阻定律得
联立解得
L＝94 m
14． b R2 R2的阻值 R2 CE 电压表读数U 串联
【解析】
【详解】
（1）将滑动变阻器拨至b端在将电路接通，电路中的电流最小，具有保护电路的作用；
（2）闭合S2以后，因接入的滑动变阻器的阻值很大，因此在不改变滑动变阻器的情况下电路的干路电流不变，因两块表并联，此时调节R2的阻值使电流表的示数偏转格，则可认为R2中的电流和待测电表的电流相同，则电阻R2的阻值和电流表的阻值相同，因此要记录R2的阻值；
（3）电流表的电流校准需要将一块标准的电流表和待测电流表串联，但是电流表A的量程和待测电流表相比过大，无法进行测量，但是电压表的内阻已知，故可以用电压表和待测电流表串联进行校准，且滑动变阻器R2的阻值过小，将R2和电压表串联在一起进行调节示数变化不明显，因此滑动变阻器需要选R1，需要的器材为CE，电路图如下：
（4）因电压表和电流变串联，因此当偏转N格时电流表的电流为，又因电流表示数分布均匀，因此电流表的满偏电流为；
（5）电流表改为电压表需要串联电阻，串联后的量程为，且电流变的内阻为R2由欧姆定律有
，解得．
15． 24.0 ×100 ②①④⑤ < 图5
【解析】
【分析】
【详解】
(1)[1]所选量程是50V，精确度是1V，所以读数是24.0V。
[2]测电阻时，指针示数是16Ω，但是实际读数是1600Ω，说明所选倍率是×100。
(2)[3]现在的欧姆表倍率太大，换成“×1”倍率时，恰好13Ω在中值电阻附近，所以先将开关转到“×1”位置，然后再将红黑表笔对接，进行欧姆调零。步骤为②①④⑤。
(3)[4]总电压不变，电流大的那一路电阻小，由欧姆定律知R1＜R2。
[5]图5更合理，因为图4电路在通电状态中，更换量程会造成两分流电阻都未并联在表头两端，以致通过表头的电流超过其满偏电流而损坏。
16． 右端
【解析】
【分析】
【详解】
[1]B旋钮为欧姆调零旋钮，故选B。
[2]欧姆调零时，应该使指针对准表盘右端的零刻度。
17． 80 0.400（0.398~0.401） 内接 左端
【解析】
【详解】
（1）[1]欧姆表选择的倍率是“”档，则毫安表的内阻为
（2）①[2]螺旋测微器的精度为0.01mm，转动刻度估读到零点壹格，则合金丝的直径为
（0.398~0.401）
②[3]根据电路图可知，电流表采用的是内接法；
[4]为了电表的安全，滑动变阻器滑片应置于最左端，从而使得开关闭合时电流表的电流为零；
③[5] U—I图像为过原点的倾斜直线，由欧姆定律有
[6]由斜率可得电阻率为
18． ADC（不可以改变顺序） AC（可以改变顺序） B
【解析】
【详解】
（1）[1]多用电表测电阻选取最上端的欧姆表刻度，根据档位可知阻值为；
[2]测电压时，由于精度为0．1V，需要估读一位，根据量程“50”的刻度可知电压为；
（2）[3] 欧姆档测电阻时指针偏转角度过小是由于档位过小，需选取大档位，进行欧姆调零后再测阻值，故顺序为：ADC
（3）[4]多用电表一定是红表笔电流流入黑表笔电流流出，图2 是测电压，图3 是测电流，表笔位置正确，故AC正确，BD错误；
故选AC；
（4）[5] 用直流电压挡测量，E、G两点间和F、G两点间均有电压，说明E、G与F、G间可能有电源存在；用欧姆档测量，因电流从黑表笔出来通过导体再从红表笔进入欧姆表，故若黑表笔接E点红表笔接F点时电阻小，说明电流容易从E通过导体，若黑表笔接F点红表笔接E点时电阻很大，说明电流不能从F通过，这就说明E、F间有二级管且E是正极，故该黑箱内元件的接法可能是B；
故选B；
（5）[6] [7]由题意可知各电阻，，接线柱 1、2 接入电路时，原电流表改装为2倍量程的电流表，最大测量电流是1.0A；接线柱1、3 接入电路时，原电流表改装为15倍量程的电压表，总电阻 ，最大测量电压为。
