人教版八年级物理下册12.2杠杆与滑轮作图专题练习2021-2022学年人教版八年级物理下学期（Word版无答案）

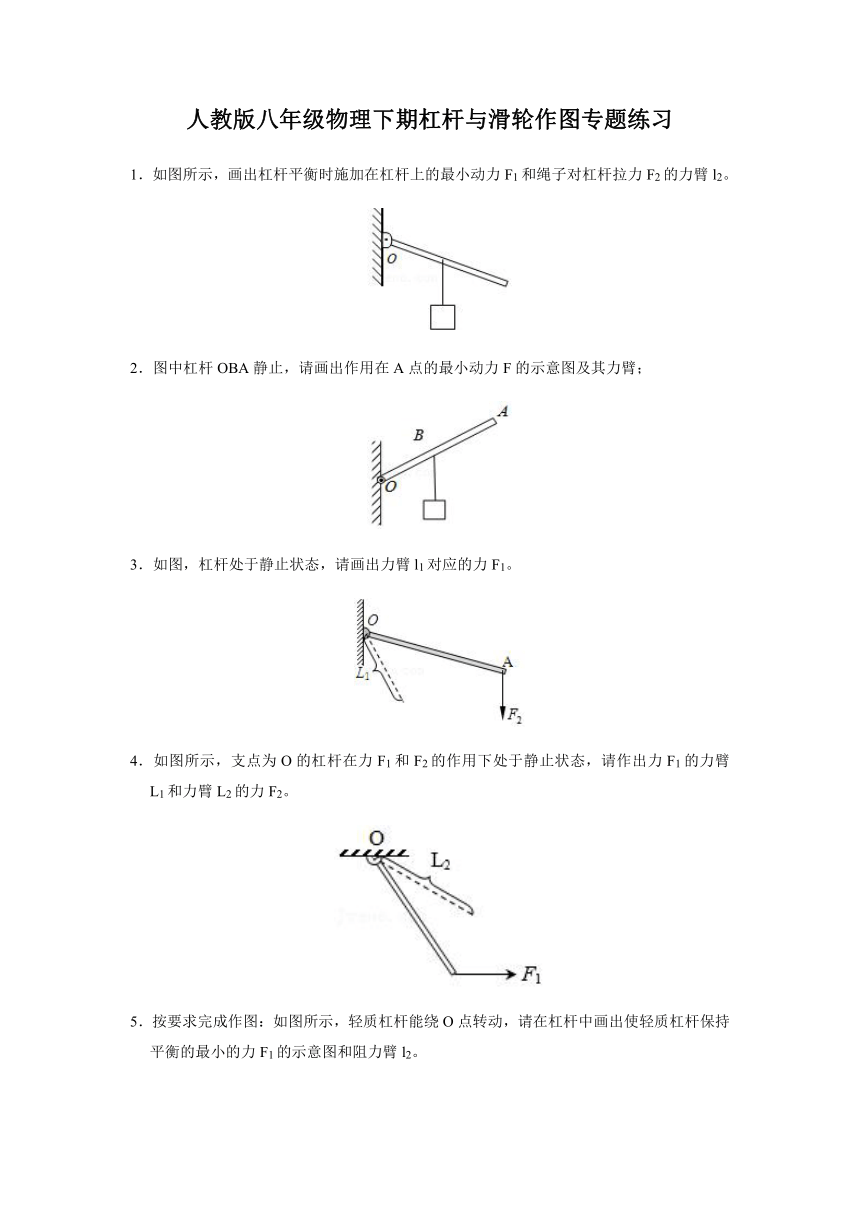

人教版八年级物理下期杠杆与滑轮作图专题练习
1．如图所示，画出杠杆平衡时施加在杠杆上的最小动力F1和绳子对杠杆拉力F2的力臂l2。
2．图中杠杆OBA静止，请画出作用在A点的最小动力F的示意图及其力臂；
3．如图，杠杆处于静止状态，请画出力臂l1对应的力F1。
4．如图所示，支点为O的杠杆在力F1和F2的作用下处于静止状态，请作出力F1的力臂L1和力臂L2的力F2。

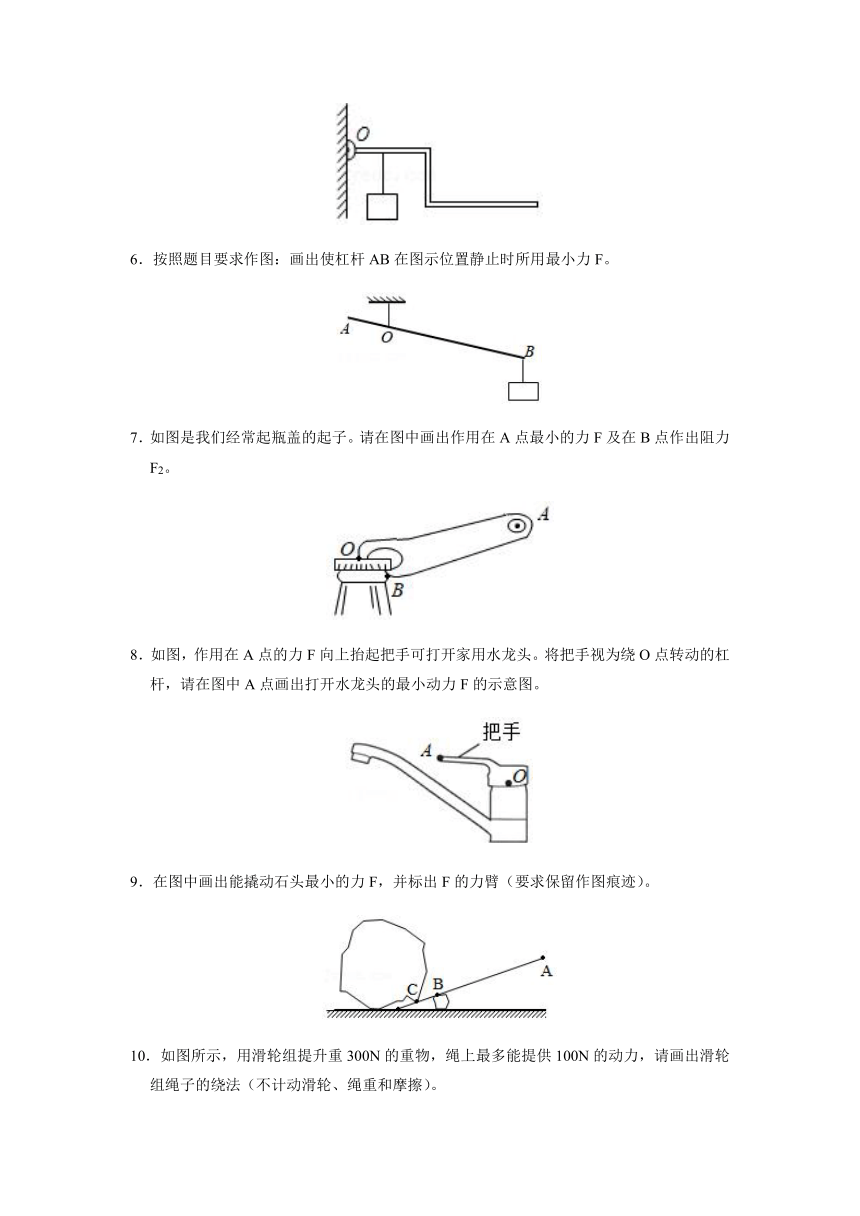

5．按要求完成作图：如图所示，轻质杠杆能绕O点转动，请在杠杆中画出使轻质杠杆保持平衡的最小的力F1的示意图和阻力臂l2。
6．按照题目要求作图：画出使杠杆AB在图示位置静止时所用最小力F。
7．如图是我们经常起瓶盖的起子。请在图中画出作用在A点最小的力F及在B点作出阻力F2。
8．如图，作用在A点的力F向上抬起把手可打开家用水龙头。将把手视为绕O点转动的杠杆，请在图中A点画出打开水龙头的最小动力F的示意图。
9．在图中画出能撬动石头最小的力F，并标出F的力臂（要求保留作图痕迹）。
10．如图所示，用滑轮组提升重300N的重物，绳上最多能提供100N的动力，请画出滑轮组绳子的绕法（不计动滑轮、绳重和摩擦）。
11．按照下列要求完成作图：如图所示，一个人站在地上用滑轮组将重物匀速提起，请在图中画出最省力的绳子绕法。
12．如题图所示，某人在A处用滑轮组提起物体，请画出最省力的绳线绕法.
13．若用一个定滑轮和两个动滑轮组成滑轮组提升重物，请你用画线代替绳子，画出最省力的绕线方法。
14．如图所示，用两个动滑轮、两个定滑轮组成的滑轮组提起重物，请画出最省力的绳子绕线图。
