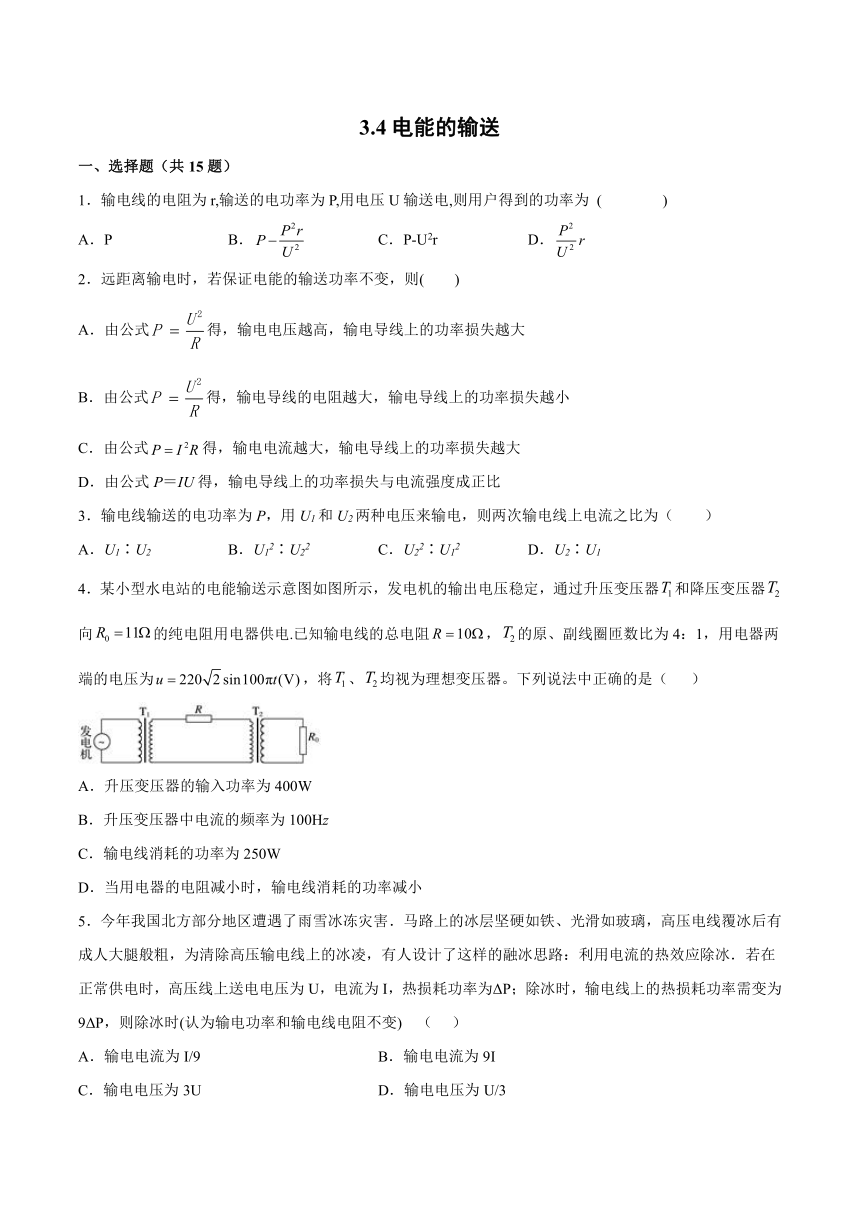

3.4电能的输送
一、选择题（共15题）
1．输电线的电阻为r,输送的电功率为P,用电压U输送电,则用户得到的功率为 ( )
A．P B． C．P-U2r D．
2．远距离输电时，若保证电能的输送功率不变，则( )
A．由公式得，输电电压越高，输电导线上的功率损失越大
B．由公式得，输电导线的电阻越大，输电导线上的功率损失越小
C．由公式得，输电电流越大，输电导线上的功率损失越大
D．由公式P＝IU得，输电导线上的功率损失与电流强度成正比
3．输电线输送的电功率为P，用U1和U2两种电压来输电，则两次输电线上电流之比为（ ）
A．U1∶U2 B．U12∶U22 C．U22∶U12 D．U2∶U1
4．某小型水电站的电能输送示意图如图所示，发电机的输出电压稳定，通过升压变压器和降压变压器向的纯电阻用电器供电.已知输电线的总电阻，的原、副线圈匝数比为4：1，用电器两端的电压为，将、均视为理想变压器。下列说法中正确的是（ ）
A．升压变压器的输入功率为400W
B．升压变压器中电流的频率为100Hz
C．输电线消耗的功率为250W
D．当用电器的电阻减小时，输电线消耗的功率减小
5．今年我国北方部分地区遭遇了雨雪冰冻灾害．马路上的冰层坚硬如铁、光滑如玻璃，高压电线覆冰后有成人大腿般粗，为清除高压输电线上的冰凌，有人设计了这样的融冰思路：利用电流的热效应除冰．若在正常供电时，高压线上送电电压为U，电流为I，热损耗功率为ΔP；除冰时，输电线上的热损耗功率需变为9ΔP，则除冰时(认为输电功率和输电线电阻不变) （ ）
A．输电电流为I/9 B．输电电流为9I
C．输电电压为3U D．输电电压为U/3

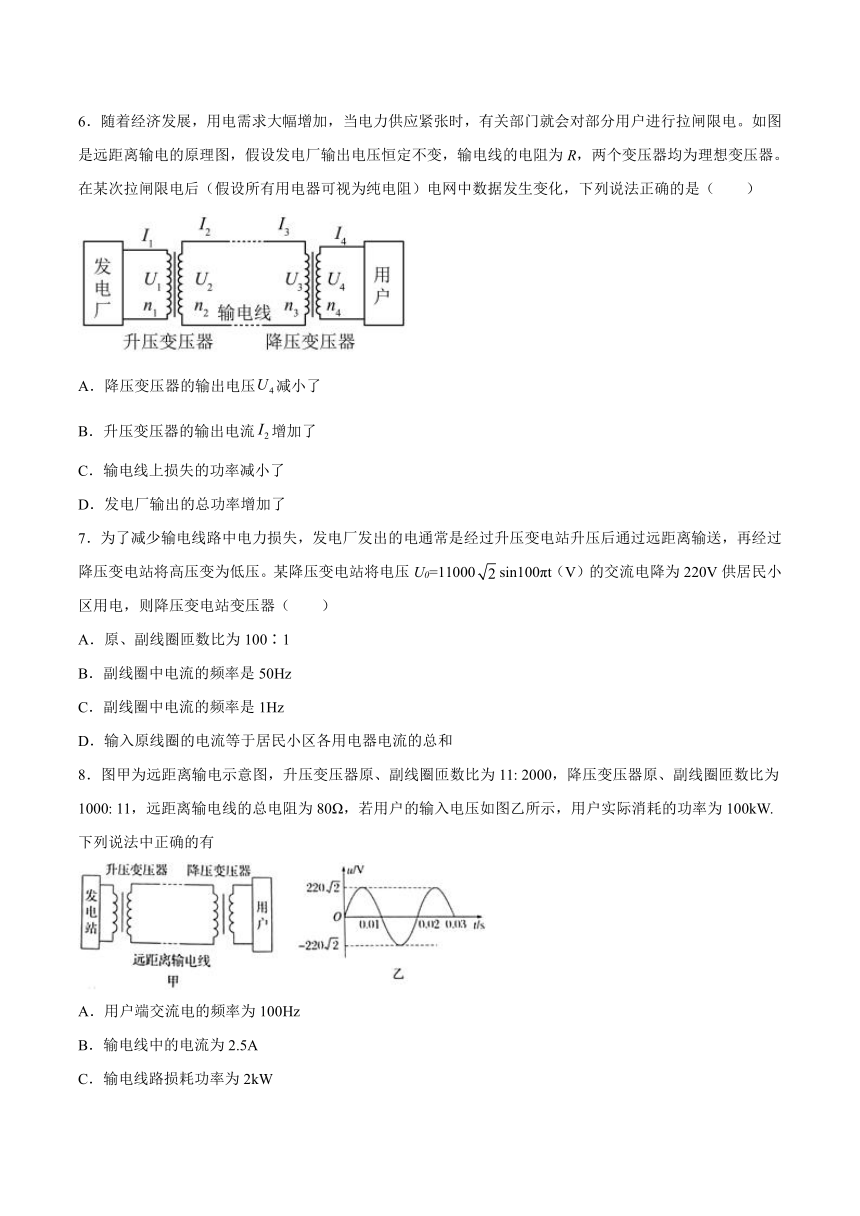

6．随着经济发展，用电需求大幅增加，当电力供应紧张时，有关部门就会对部分用户进行拉闸限电。如图是远距离输电的原理图，假设发电厂输出电压恒定不变，输电线的电阻为R，两个变压器均为理想变压器。在某次拉闸限电后（假设所有用电器可视为纯电阻）电网中数据发生变化，下列说法正确的是（ ）
A．降压变压器的输出电压减小了
B．升压变压器的输出电流增加了
C．输电线上损失的功率减小了
D．发电厂输出的总功率增加了
7．为了减少输电线路中电力损失，发电厂发出的电通常是经过升压变电站升压后通过远距离输送，再经过降压变电站将高压变为低压。某降压变电站将电压U0=11000sin100πt（V）的交流电降为220V供居民小区用电，则降压变电站变压器（ ）
A．原、副线圈匝数比为100∶1
B．副线圈中电流的频率是50Hz
C．副线圈中电流的频率是1Hz
D．输入原线圈的电流等于居民小区各用电器电流的总和
8．图甲为远距离输电示意图，升压变压器原、副线圈匝数比为11: 2000，降压变压器原、副线圈匝数比为1000: 11，远距离输电线的总电阻为80Ω，若用户的输入电压如图乙所示，用户实际消耗的功率为100kW.下列说法中正确的有
A．用户端交流电的频率为100Hz
B．输电线中的电流为2.5A
C．输电线路损耗功率为2kW
D．输电线路损耗功率为0.5kW

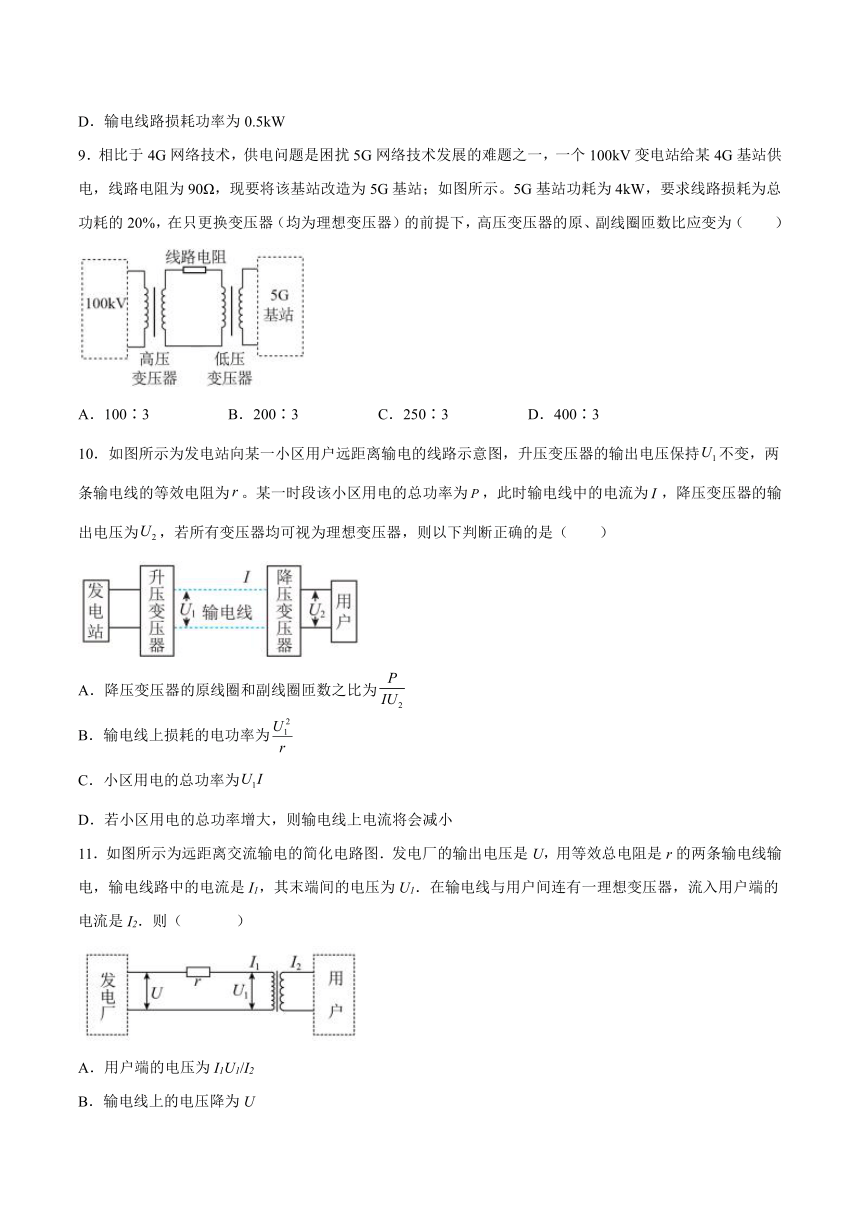

9．相比于4G网络技术，供电问题是困扰5G网络技术发展的难题之一，一个100kV变电站给某4G基站供电，线路电阻为90Ω，现要将该基站改造为5G基站；如图所示。5G基站功耗为4kW，要求线路损耗为总功耗的20%，在只更换变压器（均为理想变压器）的前提下，高压变压器的原、副线圈匝数比应变为（ ）
A．100∶3 B．200∶3 C．250∶3 D．400∶3
10．如图所示为发电站向某一小区用户远距离输电的线路示意图，升压变压器的输出电压保持不变，两条输电线的等效电阻为。某一时段该小区用电的总功率为，此时输电线中的电流为，降压变压器的输出电压为，若所有变压器均可视为理想变压器，则以下判断正确的是（ ）
A．降压变压器的原线圈和副线圈匝数之比为
B．输电线上损耗的电功率为
C．小区用电的总功率为
D．若小区用电的总功率增大，则输电线上电流将会减小
11．如图所示为远距离交流输电的简化电路图．发电厂的输出电压是U，用等效总电阻是r的两条输电线输电，输电线路中的电流是I1，其末端间的电压为U1．在输电线与用户间连有一理想变压器，流入用户端的电流是I2．则（ ）
A．用户端的电压为I1U1/I2
B．输电线上的电压降为U
C．理想变压器的输入功率为I12r
D．输电线路上损失的电功率为I1U

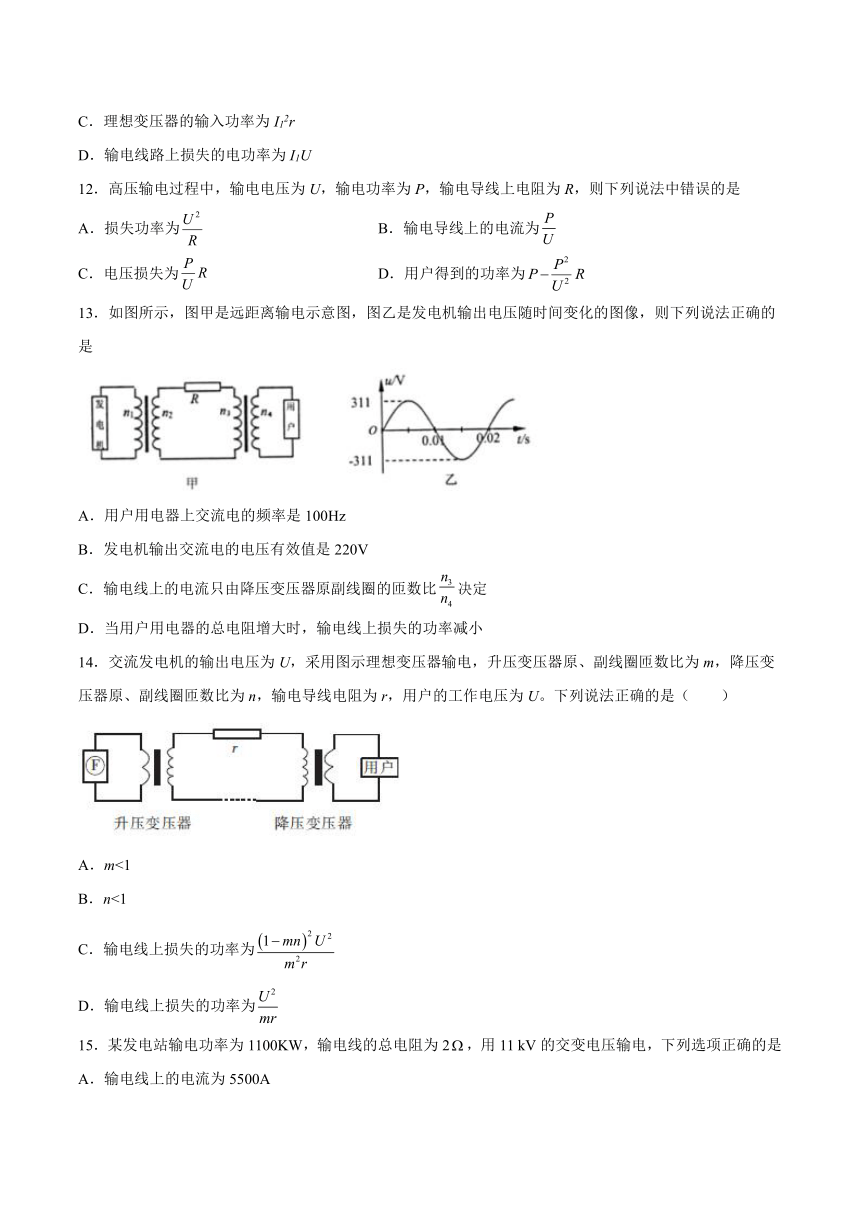

12．高压输电过程中，输电电压为U，输电功率为P，输电导线上电阻为R，则下列说法中错误的是
A．损失功率为 B．输电导线上的电流为
C．电压损失为 D．用户得到的功率为
13．如图所示，图甲是远距离输电示意图，图乙是发电机输出电压随时间变化的图像，则下列说法正确的是
A．用户用电器上交流电的频率是100Hz
B．发电机输出交流电的电压有效值是220V
C．输电线上的电流只由降压变压器原副线圈的匝数比决定
D．当用户用电器的总电阻增大时，输电线上损失的功率减小
14．交流发电机的输出电压为U，采用图示理想变压器输电，升压变压器原、副线圈匝数比为m，降压变压器原、副线圈匝数比为n，输电导线电阻为r，用户的工作电压为U。下列说法正确的是（ ）
A．m<1
B．n<1
C．输电线上损失的功率为
D．输电线上损失的功率为
15．某发电站输电功率为1100KW，输电线的总电阻为2，用11 kV的交变电压输电，下列选项正确的是
A．输电线上的电流为5500A
B．输电线上的损耗的功率为20 KW
C．若改为110 kV交变电压输电，输电线上损失的功率增为原来的100倍
D．若改为110 kV交变电压输电，输电线上的电流减为原来的
二、填空题
16．输送1.0×105瓦的电功率，用发1.0×104伏的高压送电，输电导线的电阻共计1.0欧，输电导线中的电流是______A，输电导线上因发热损失的电功率是______W。
17．在远距离输电时，若直接采用某电压输电，电压和电能都会有很大的损失；现通过升压变压器使输电电压升高为原电压的n倍，若在输送电功率不变的情况下，则输电线路上的电压损失将减小为原来的________，输电线路上的电能损失将减少为原来的________
18．远距离输电时，为了减少输送过程中的热损耗，常采用_______输电（选填“高压”或“低压”）．从发电站输出的功率为220 kW，输电线的总电阻为5Ω．用11kV和110kV的电压输电，在输电线上损失的功率分别为__________W和________W．
19．下图为远距离输电示意图,两变压器均为理想变压器,发电机输出功率为,输出电压是,用户需要的电压是.输电线电阻为,若已知输电线中因发热而损失的功率为输送功率的,则在输电线路中设置的升压变压器原副线圈的匝数比为_________，降压变压器原副线圈的匝数比为_________，远距离输电线路中损失的电压为___________，用户得到的电功率为___________．
三、综合题
20．如图为远距离输电的简化电路图，发电厂的输出电压恒定为U，两条输电线等效总电阻，在输电线与用户间连有一理想变压器，用户端连接阻值、的电阻，A为理想交流电流表。当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为3I，求：
（1）开关S断开和闭合时，在输电线上损失的电功率之比；
（2）变压器原、副线圈匝数比。
21．“绿水青山就是金山银山”，开发和利用清洁型新能源将成为未来的趋势。某校利用太阳 能光伏发电系统为学校提供日常生活用电，如图所示，有一台内阻为 1 Ω的太阳能发电机，通过 短距离输电线路给学校提供照明用电，已知其升压变压器匝数比为 1∶20，降压变压器匝数比为10∶1，输电线的总电阻为 R=50 Ω，全校共 22 个班，每班有“220 V 40W”日光灯 10 盏，若 全部日光灯都正常发光，试求：
（1）发电机输出功率为多大；
（2）发电机产生的电动势为多大。
22．风力发电作为新型环保能源，近几年来得到了快速发展，某风力发电机输出功率为，输出电压为，用户需要的电压为，输电线电阻为.若输电线因发热而损失的功率为输送功率的4%。
（1）求在输电线路中设置的升、降压变压器原、副线圈的匝数比；
（2）画出此输电线路的示意图并求出用户得到的电功率.
23．有—台发电机通过升压和降压变压器给用户供电，已知发电机的输出功率是10kW，端电压为400V，升压变压器原、副线圈的匝数比为，两变压器之间输电导线的总电阻，降压变压器输出电压.求：
(1)升压变压器的输出电压；
(2)输电线的损失功率多大；
(3)降压变压器的原、副线圈的匝数比.
试卷第1页，共3页
参考答案：
1．B
【详解】
用户得到的功率，故选B
2．C
【详解】
试题分析：当输电线的电阻和输送的电功率不变时，根据，知输送电压越高，输电线上的电流越小，根据，输电线上损失的电压越小．故A错误．根据，得输电导线的电阻越大，输电电流越大，输电导线上的功率损失越大，B错误．C正确；根据，输电导线上的功率损失与电流强度的平方成正比，D错误
故选C
3．D
【详解】
输送的功率一定，由
则两次输电线上电流之比为
故选D。
4．C
【详解】
AC．用电器的电流为
根据
输电线上的电流为
输电线消耗的功率为
用电器消耗的功率为
升压变压器的输入功率为
故A错误，C正确；
B．变压器只改变电压，不改变频率，故频率
故B错误；
D．当用电器的电阻R0减小时，由于电压不变，电流增大，输电线R消耗的功率增大，故D错误。
故选C。
5．D
【详解】
除冰时，输电线上的热损耗功率需变为9ΔP，由，则I′=3I，输电功率不变，则输电电压为，D正确．
6．C
【详解】
AB．拉闸限电后，用电器减少，意味着并联支路减少，用户端总电阻增加，减小，也随着减小，输电线上的电压损失减小，由于发电厂输出电压恒定，输送电压也恒定，根据
可知增加，也增加，故AB错误；
C．根据
可知输电线上损失的功率减小了，故C正确；
D．减小，也随着减小，发电厂输出电压恒定，所以发电厂输出总功率减小，故D错误。
故选C。
7．B
【详解】
A．由题意该交流电的有效值11000V，所以变压器原副线圈匝数之比
故A错误；
BC．频率
变压器只能变压，不能变频率，所以副线圈的频率为50Hz不变，故B正确，C错误；
D．降压变压器的输出电流等于小区各用户电流总和，但不等于原线圈的电流，故D错误。
故选B。
8．C
【详解】
A．由图乙知交流电的周期T=0.02s，所以频率为，变压器不会改变交 变电流的频率，故A错误；
BCD．用户的输入电压
根据，得降压变压器原线圈电压为
所以输电线中的电流为
输电线路损耗功率为
故BD错误，C正确；
故选C.
9．B
【详解】
变电站输出功率
流经线路电阻的电流为
变电站输出电流
则匝数比为
故选B。
10．A
【详解】
A．用户的总功率
故降压变压器副线圈电流
降压变压器原、副线圈匝数比
故A正确；
B．输电线上损耗的电功率为，故B错误；
C．为发电站的输出功率，由能量守恒定律可知，小区用电的总功率
故C错误；
D．若小区用电的总功率增大，则发电站的输出功率也会增大，又因保持不变，故输电线上电流将会增大，故D错误。
故选A。
11．A
【详解】
试题分析：由于输电线与用户间连有一理想变压器，设用户端的电压是U 2，则U1I1=U2I2，得：．故A正确；输电线上损失的电压为U-U1，故B错误；理想变压器的输入功率为U1I1．故C错误；等效总电阻是r的两条输电线输电，输电线路中的电流是I1，所以输电线是损耗的功率是：I12r．故D错误；故选A．
12．A
【详解】
A.根据得，输电线路上的电流为：
则输电线上损耗的功率为：
故A错误，B正确；
C.根据部分电路欧姆定律得到：
故选项C正确；
D.根据能量守恒得到，用户得到的功率为：
故选项D正确．
13．BD
【详解】
A.由图像知，周期为0.02s，所以交流电的频率为50Hz，故A错误；
B.有效值
U==220V，
故B正确；
CD.输电线的电流与输电的电流有关，当用户电阻增大时，电流减小， ，输电线上的损失功率减小，故C错误D正确。
14．AC
【详解】
AB．升压变压器原线圈匝数小于副线圈匝数，原、副线圈匝数比m<1；降压变压器原线圈匝数大于副线圈匝数，可知原、副线圈匝数比n>1，选项A正确，B错误；
CD．根据变压器的规律，升压变压器副线圈的电压
降压变压器原线圈电压
U3=nU
线路损失的电压
△U=U3-U2
损失的功率
由以上式子代入求得
故选项C正确，D错误。
故选AC。
15．BD
【详解】
A．输送电流为
A错误；
B．输电线上损耗的功率为
B正确；
CD．若改为110 kV交变电压输电，输送电流为
输电线上损耗的功率为
故C错误D正确。
故选BD。
16． 10 100
【详解】
试题分析：由，得输电导线中的电流=10A
输电导线上因发热损失的电功率: =100×1=100W
17． ；
【详解】
如果保证输送的电功率不变，将输电电压升高到原来的n倍，根据，电流变为原来的 ；根据U=Ir，则输电线路上的电压损失将减小为原来的；
在电阻、通电时间一定时，根据，电流变为原来的，电热变为原来的，所以输电线上的能量损失就减小到原来的．
18． 高压 2000 20
【详解】
试题分析：为了减小热损耗，r一定，所以需要减小电流，因为输送功率一定，即，所以提供输送电压，故采用高压输电，当采用11kV电压输电时，，当采用110kV电压输电时，
19．
【详解】
根据题意可知，输电线损耗功率，又，解得，输电线电流，
所以，
故，远距离输电线路中损失的电压为，解得降压变压器原线圈两端电压为，所以；
用户得到的电功率：．
20．（1）；（2）10
【详解】
（1）当开关S断开时，输电线上损失的电功率
当开关S闭合时，输电线上损失的电功率
由此可知，开关S断开和闭合时，在输电线上损失的电功率之比
（2）设变压器原、副线圈匝数比为n1：n2
当开关S断开时：变压器原线圈电压
解得：
变压器副线圈电压
由
可得：
当开关S闭合时：变压器原线圈电压
可得：
变压器副线圈电压：
由 得：
由以上各式可得：
21．（1）9600W；（2）200V
【详解】
（1）发电机的输出功率
P出=nP灯＋I22R
而
I2=I3=I1=nI灯=×22×10× A=4 A
所以
P出=22×10×40W＋42×50 W=9 600 W
（2）因为
E=U1＋I1r
r为发电机的内阻
U1=U2
U3=10U4
U2=10U4＋I2R=10×220 V＋4×50 V=2 400 V
I1=20 I2
所以
E=120 V＋80×1 V=200V
22．(1)1∶20，240∶11；(2) ，
【详解】
(1)输电线损耗的功率
又
解得输电线上电流
原线圈中输入电流
则升压变压器原、副线圈的匝数比为
则升压变压器副线圈的电压为
输电线损失的电压为
故降压变压器原线圈的电压为
用户得到的电压为
则降压变压器原、副线圈的匝数比为
(2)画出此输电线路的示意图，如图所示.
用户得到的电功率等于降压变压器的输入功率，则有
23．(1) (2) (3)
【详解】
(1)由升压变压器两端的电压比等于匝数比，有
所以
(2)理想变压器两端的功率不变，有
输电线中电流
则
(3)降压变压器的输入电压
所以
