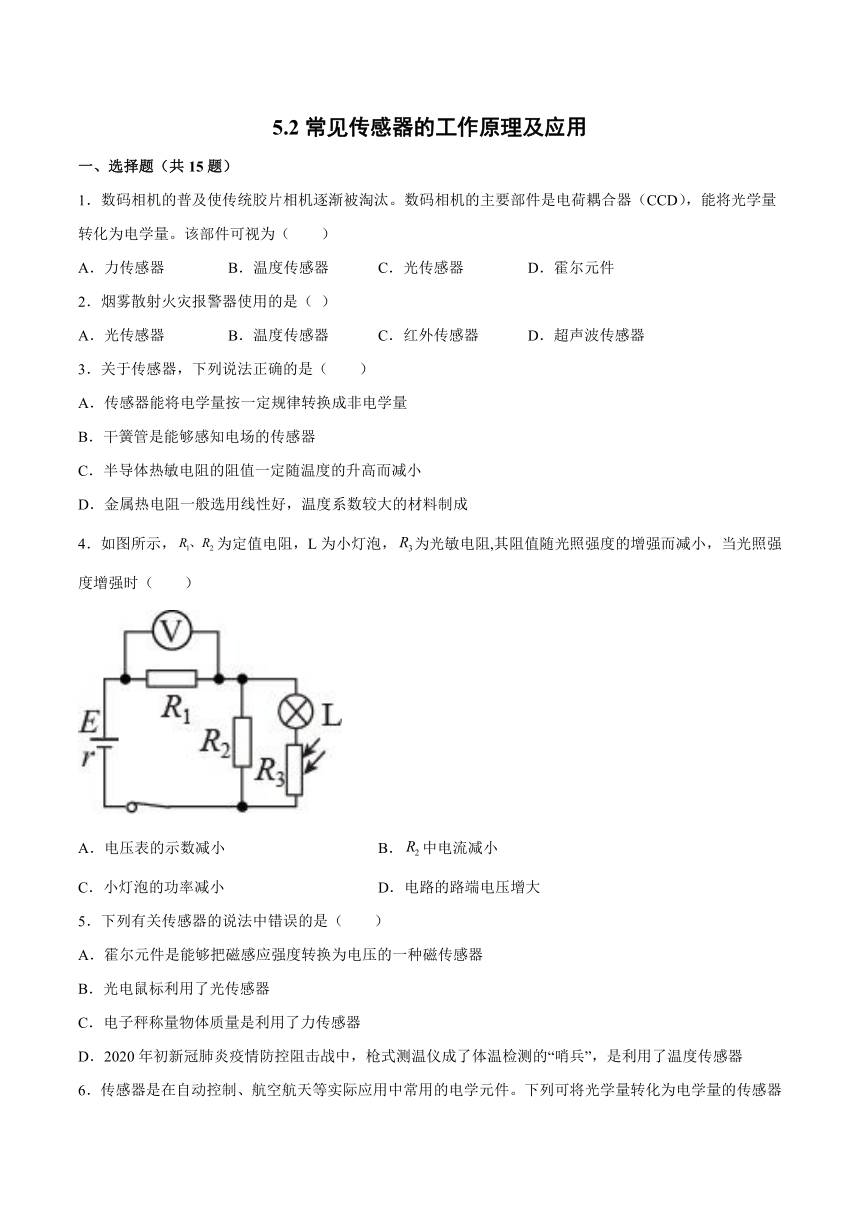

5.2常见传感器的工作原理及应用
一、选择题（共15题）
1．数码相机的普及使传统胶片相机逐渐被淘汰。数码相机的主要部件是电荷耦合器（CCD），能将光学量转化为电学量。该部件可视为（ ）
A．力传感器 B．温度传感器 C．光传感器 D．霍尔元件
2．烟雾散射火灾报警器使用的是（ ）
A．光传感器 B．温度传感器 C．红外传感器 D．超声波传感器
3．关于传感器，下列说法正确的是（ ）
A．传感器能将电学量按一定规律转换成非电学量
B．干簧管是能够感知电场的传感器
C．半导体热敏电阻的阻值一定随温度的升高而减小
D．金属热电阻一般选用线性好，温度系数较大的材料制成
4．如图所示，为定值电阻，L为小灯泡，为光敏电阻,其阻值随光照强度的增强而减小，当光照强度增强时（ ）
A．电压表的示数减小 B．中电流减小
C．小灯泡的功率减小 D．电路的路端电压增大
5．下列有关传感器的说法中错误的是（ ）
A．霍尔元件是能够把磁感应强度转换为电压的一种磁传感器
B．光电鼠标利用了光传感器
C．电子秤称量物体质量是利用了力传感器
D．2020年初新冠肺炎疫情防控阻击战中，枪式测温仪成了体温检测的“哨兵”，是利用了温度传感器
6．传感器是在自动控制、航空航天等实际应用中常用的电学元件。下列可将光学量转化为电学量的传感器为（ ）
A．电视机遥控接收器
B．热敏电阻
C．霍尔元件
D．电阻应变片
7．霍尔元件是一种应用霍尔效用的磁传感器，有一个沿y轴方向的磁场，磁感应强度（B0、k均为正的常数），将一传感器固定在霍尔元件上，沿y轴方向元件的厚度为d，保持通过霍尔元件的电流I不变（方向如图中箭头所示）．当元件沿y轴方向移动时，a、b是垂直于z轴方向上元件的前后两侧面，在这两个侧面产生的电势差为U，则下列说法正确的是
A．若图中霍尔元件是电子导电，则后侧面电势高
B．若I不变，电势差U越大，则该处的磁感应强度B越小
C．若磁感应强度B不变，前后两侧面的电势差U越小，则电流I取值越大
D．k越大，传感器灵敏度越高
8．如图是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻，在潜水器下潜过程中，电路中有关物理量的变化情况是（ ）
A．通过显示器的电流减小 B．R0两端的电压增大
C．传感器两端的电压增大 D．电路的总功率减小
9．动圈式话筒和磁带录音机都应用了电磁感应现象，如图甲所示是话筒原理图，如图乙所示是录音机的录音、放音原理图，由图可知，下列说法错误的是（ ）
图甲 图乙
A．话筒工作时磁铁不动，线圈振动而产生感应电流
B．录音机放音时变化的磁场使放音磁头线圈中产生感应电流
C．录音机放音时线圈中变化的电流在磁头缝隙处产生变化的磁场
D．录音机录音时线圈中变化的电流在磁头缝隙处产生变化的磁场
10．在如图所示的电路中，电池的电动势为E，内阻为r，R1为金属电阻、R2为光敏电阻、R3为热敏电阻．设电流表A的读数为I，电压表V1的读数为U1，电压表V2的读数为U2，三个电阻中仅有一个电阻的阻值发生变化，则下面的分析正确的是（ ）
A．给R1升温，I变小，U1变小
B．用光照R2，I变小，U2变大
C．给R3降温，I变大，U1变大
D．给R1降温，I变小，U1变小
11．压敏电阻的阻值会随所受压力的增大而减小．一同学利用压敏电阻设计了判断升降机运动状态的装置，如图甲所示，将压敏电阻平放在升降机内，受压面朝上，在上面放一物体m，升降机静止时电流表示数为I0．某过程中电流表的示数如图乙所示，则在此过程中
A．升降机一定是先向上做匀加速运动然后做匀减速运动
B．升降机可能是先向上做匀减速运动然后做匀加速运动
C．物体一定是先超重后失重
D．物体一定是先失重后超重

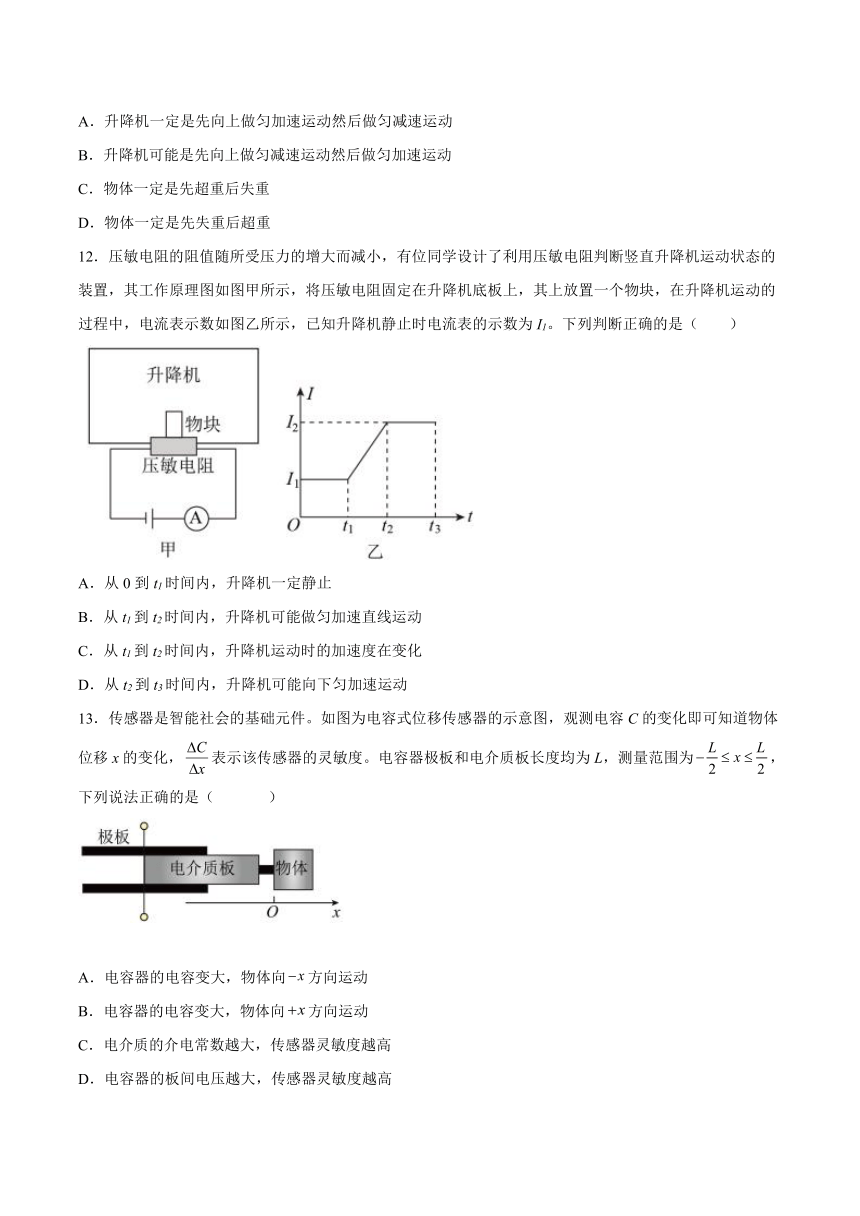

12．压敏电阻的阻值随所受压力的增大而减小，有位同学设计了利用压敏电阻判断竖直升降机运动状态的装置，其工作原理图如图甲所示，将压敏电阻固定在升降机底板上，其上放置一个物块，在升降机运动的过程中，电流表示数如图乙所示，已知升降机静止时电流表的示数为I1。下列判断正确的是（ ）
A．从0到t1时间内，升降机一定静止
B．从t1到t2时间内，升降机可能做匀加速直线运动
C．从t1到t2时间内，升降机运动时的加速度在变化
D．从t2到t3时间内，升降机可能向下匀加速运动
13．传感器是智能社会的基础元件。如图为电容式位移传感器的示意图，观测电容C的变化即可知道物体位移x的变化，表示该传感器的灵敏度。电容器极板和电介质板长度均为L，测量范围为，下列说法正确的是（ ）
A．电容器的电容变大，物体向方向运动
B．电容器的电容变大，物体向方向运动
C．电介质的介电常数越大，传感器灵敏度越高
D．电容器的板间电压越大，传感器灵敏度越高

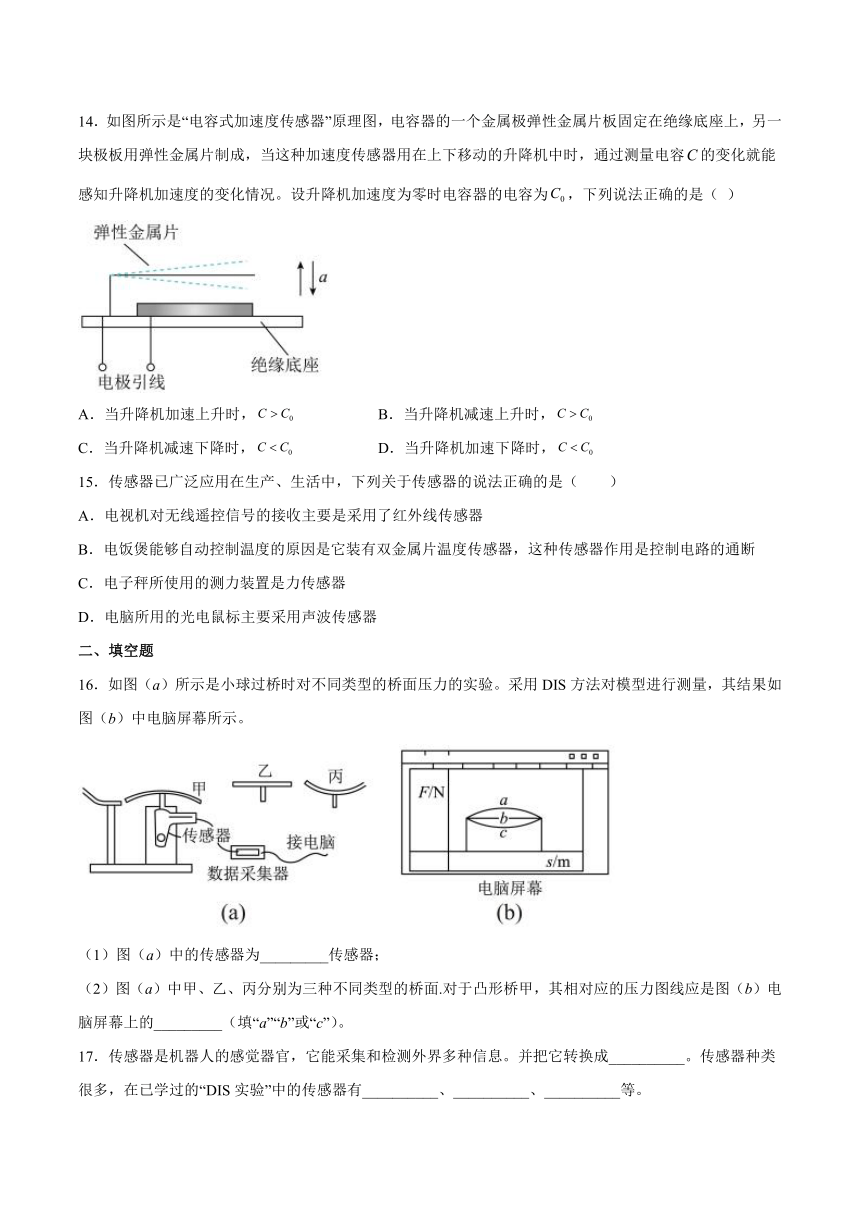

14．如图所示是“电容式加速度传感器”原理图，电容器的一个金属极弹性金属片板固定在绝缘底座上，另一块极板用弹性金属片制成，当这种加速度传感器用在上下移动的升降机中时，通过测量电容的变化就能感知升降机加速度的变化情况。设升降机加速度为零时电容器的电容为，下列说法正确的是（ ）
A．当升降机加速上升时， B．当升降机减速上升时，
C．当升降机减速下降时， D．当升降机加速下降时，
15．传感器已广泛应用在生产、生活中，下列关于传感器的说法正确的是（ ）
A．电视机对无线遥控信号的接收主要是采用了红外线传感器
B．电饭煲能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器作用是控制电路的通断
C．电子秤所使用的测力装置是力传感器
D．电脑所用的光电鼠标主要采用声波传感器
二、填空题
16．如图（a）所示是小球过桥时对不同类型的桥面压力的实验。采用DIS方法对模型进行测量，其结果如图（b）中电脑屏幕所示。
（1）图（a）中的传感器为_________传感器；
（2）图（a）中甲、乙、丙分别为三种不同类型的桥面.对于凸形桥甲，其相对应的压力图线应是图（b）电脑屏幕上的_________（填“a”“b”或“c”）。
17．传感器是机器人的感觉器官，它能采集和检测外界多种信息。并把它转换成__________。传感器种类很多，在已学过的“DIS实验”中的传感器有__________、__________、__________等。
18．(1)如图甲所示，将多用电表的选择开关置于欧姆挡，再将电表的两支表笔分别与光敏电阻Rg的两端相连，这时表针恰好指在刻度盘的中央．若用不透光的黑纸将Rg包裹起来，表针将向________(填“左”或“右”)转动；若用手电筒光照射Rg，表针将向________(填“左”或“右”)转动．
(2)如图乙所示，将多用电表的选择开关置于欧姆挡，再将电表的两支表笔分别与负温度系数的热敏电阻RT的两端相连，这时表针恰好指在刻度盘的中央．若往RT上擦些酒精，表针将向________(填“左”或“右”)转动；若用吹风机热风吹向RT，表针将向________(填“左”或“右”)转动．
19．某同学利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮：当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响。图甲中继电器的供电电压，继电器线圈用漆包线绕成，其电阻为。当线圈中的电流大于等于时，继电器的衔铁将被吸合，警铃响。图乙是热敏电阻的阻值随温度变化的图像。
（1）图甲中警铃的接线柱C应与接线柱__________相连，指示灯的接线柱D应与接线柱__________相连（均选填“A”或“B”）；
（2）当环境温度升高时，热敏电阻阻值将__________，继电器的磁性将__________（均选填“增大”、“减小”或“不变”），当环境温度达到__________℃时，警铃报警；
（3）如果要使报警电路在更高的温度报警，下列方案可行的是__________
A．适当减小 B．适当增大 C．适当减小
三、综合题
20．热敏电阻的阻值会随温度的变化而发生明显的改变，可以用来监控周围温度的变化。如图甲所示是某金属热敏电阻的阻值随温度变化的图像。将热敏电阻接入如图乙所示电路，用于监控一线圈电阻的小型电动机的温度，定值电阻，电源电动势，内阻不计。当断开，稳定后理想电流表的示数；当闭合，稳定后理想电流表的示数，电动机输出的机械功率为。求：
(1)当断开，热敏电阻的温度；
(2)当闭合，热敏电阻的温度。
21．如图所示,图甲为热敏电阻的R-t图象，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路,继电器的电阻为100Ω．当线圈的电流大于或等于10mA时，继电器的衔铁被吸合．为继电器线圈供电的电池的电动势E=3.0V．内阻可以不计．图中的“电源”是恒温箱加热器的电源．问：
(1)应该把恒温箱内的加热器接在A、B端间还是C、D端？
(2)如果要使恒温箱内的温度保持50℃，可变电阻R′的阻值应调节为多大？
22．如图是一种光电计数装置的原理图，被计数的制品放在传送带上，光源安装在传送带的一侧，光电计数装置安装在传送带的另一侧．每当传送带上有一个制品通过时，光线被挡住，电磁铁放开衔铁，计数齿轮转过一齿，计数器自动把制品数目记下来．试说明这种计数装置的工作原理_______．
试卷第1页，共3页
参考答案：
1．C
【详解】
因为CCD能把光学量转化为电学量，因而是一种光传感器，故C正确，ABD错误。
故选C。
2．A
【详解】
烟雾散射火灾报警器是烟雾进入报警器后，光被散射，照到报警器中的光传感器上，使电路接通，报警器工作，发出警报， A对，BCD错．
3．C
【详解】
传感器作为一种将其它形式的信号与电信号之间的转换装置，能将非电学量按一定规律转换成电学量．故A错误；干簧管是一种能够感知磁场的传感器．故B错误；热敏电阻在温度升高时，电阻会变小，热敏电阻能把温度这个热学量转换为电阻这个电学量．故C正确；金属热电阻是将温度转化为电阻，金属导体热电阻随温度的升高而增大；金属热电阻一般选用线性好，温度系数较小的材料制成．故D错误．故选C．
4．B
【详解】
A．当光度增强时，光敏电阻R3的阻值减小，故电路的总阻值減小，总电流增大，由
可知电压表的示数增大，A错误；
B．R2两端的电压
知R2两端的电压减小，故通过R2的电流减小，B正确；
C．由知IL增大，故小灯泡的功率增大，C错误；
D．电路的路端电压
总电流增大，故路端电压减小，D错误。
故选B。
5．D
【详解】
A．霍尔元件是能够把磁感应强度转换为电压的一种磁传感器，故A正确，不符合题意；
B．光电鼠标利用了光传感器，故B正确，不符合题意；
C．电子秤称量物体质量是利用了力传感器，故C正确，不符合题意；
D．枪式测温仪是根据人体辐射的红外线来测温的，没有利用温度传感器，故D错误，符合题意。
故选D。
6．A
【详解】
A．电视机遥控接收器是把光学量转化为电学量的装置，选项A正确；
B．热敏电阻是把热学量转化为电学量的装置，选项B错误；
C．霍尔元件是把磁学量转化为电学量的装置，选项C错误；
D．电阻应变片是把力学量转化为电学量的装置，选项D错误；
故选A。
7．D
【详解】
A．若霍尔元件中移动的是电子，根据左手定则，电子向后侧面移动，所以前侧面的电势高，故A错误；
BC．最终电子在电场力的作用下处于平衡状态，霍尔电压公式（K为霍尔系数），若I不变，电势差U越大，则该处的磁感应强度B越大，若磁感应强度B不变，前后两侧面表面的电势差U越小，则电流I取值越小，故BC错误；
D．根据磁感应强度知，k越大，B的变化越大，根据知，U随y的变化越大，即传感器灵敏度越高，D正确。
故选D。
8．B
【详解】
解：A、由题，潜水器下潜的过程中，压力传感器的电阻随压力的增大而减小，所以电路中的总电阻减小，由闭合电路的欧姆定律：可知电路中的电流值增大，故A错误；
B、电路中的电流值增大．根据欧姆定律，两端的电压，U增大．故B正确；
C、传感器两端的电压，由于I增大，其他的都不变，所以传感器两端的电压减小．故C错误；
D、由可知，电路的总功率随电流的增大而增大．故D错误．
故选B．
9．C
【详解】
A．话筒的工作原理是声波迫使金属膜片振动并带动线圈在磁铁产生的磁场中振动产生感应电流，A正确；
D．录音时，线圈中变化的电流在录音磁头缝隙处产生变化的磁场，D正确；
BC．磁带在放音时通过变化的磁场使放音磁头线圈中产生感应电流，经放大电路后再送到扬声器中，B正确；C错误；
故选C。
10．B
【详解】
AD、R1为金属电阻，给R1升温，R1变大，外电路总电阻增大，干路电流减小，电源的内电压减小，路端电压增大，则通过R2和R3这条支路的电流增大，则电流表的读数I变小，U1变大，相反，给R1降温，电流表的读数I变大，U1变小，故A、D错误．
B、R2为光敏电阻，用光照R2，R2减小，外电路总电阻减小，干路电流增大，电源的内电压增大，路端电压减小，则流表的读数I变小，通过R2和R3这条支路的电流增大，U2变大，故B正确．
C、R3为热敏电阻，给R3降温，R3增大，外电路总电阻增大，干路电流减小，电源的内电压减小，路端电压增大，则电流表的读数I变大，通过R2和R3这条支路的电流减小，U1变小，故C错误．
11．C
【详解】
升降机静止时电流表示数为I0，某过程中电流表示数为2I0，由欧姆定律分析压敏电阻的阻值变小，说明压敏电阻所受压力增大，则物体处于超重状态；当电流表示数为0.5I0，由欧姆定律分析压敏电阻的阻值变大，说明压敏电阻所受压力减小，则物体处于失重状态；物体处于超重状态时，加速度方向向上，故升降机可能向上加速运动，也可能向下减速运动；物体处于失重状态时，加速度方向向下，故升降机可能向下加速运动，也可能向上减速运动；故C正确，ABD错误。
故选C。
12．C
【详解】
A．0～t1时间内，电流不变，根据欧姆定律可知电路中的总阻值不变，升降机可能静止也可能匀速运动，故A错误；
BC．t1到t2时间内，电流增大，电阻减小，因为压敏电阻的阻值随所受压力的增大而减小，所以压力增大，静止时
FN＝mg
t1到t2时间内根据牛顿第二定律
FN－mg＝ma
合力向上，加速度向上，向上做加速度增大的加速运动或向下做加速度增大的减速运动，故B错误，C正确；
D．t2到t3时间内电流不变，电阻不变，压力不变，电流大于静止时的电流，压力大于静止时的压力，对物块受力分析，受到重力和支持力，根据牛顿第二定律
FN－mg＝ma
合力向上，加速度向上，加速度不变，所以t2到t3时间内升降机匀加速上升或匀减速下降，故D错误。
故选C。
13．AC
【详解】
AB．根据电容决定式可知，电容器的电容变大，说明电容器极板间的电介质板长度增加，则物体沿方向运动，故A正确，B错误；
C．电介质的介电常数，越大，电介质板移动相同的位移，电容的变化量越大，传感器灵敏度越高，故C正确；
D．电容器的板间电压变化，电容不发生变化，则传感器灵敏度不变，故D错误。
故选AC。
14．AD
【详解】
A.当升降机加速上升时，加速度方向向上，弹簧片向下弯曲，电容变大，即 C＞C0，故A正确；
B.当升降机减速上升时，加速度方向向下，弹簧片向上弯曲，电容变小，即 C＜C0，故B错误；
C.当升降机减速下降时，加速度方向向上，弹簧片向下弯曲，电容变大，即 C＞C0，故C错误；
D.当升降机加速下降时，加速度方向向下，弹簧片向上弯曲，电容变小，即 C＜C0，故D正确。
故选AD.
15．AC
【详解】
A．电视机对无线遥控信号的接收主要是采用了红外线传感器。故A正确；
B．电饭煲能够自动控制温度的原因是它装有感温磁材料的温度传感器，不是双金属片温度传感器。故B错误；
C．电子秤所使用的测力装置是力传感器，故C正确；
D．电脑所用的光电鼠标主要采用光传感器，不是声波传感器。故D错误。
故选AC。
16． 压力 c
【详解】
（1）该传感器把力信号转化为电信号，属于压力传感器；
（2）小球经过凸形桥甲的最高点时，对桥面的压力小于其自身重力，其相对应的压力图线应是电脑屏幕上的c.
17． 电信号 力传感器 电流传感器 电压传感器
【详解】
传感器把采集和检测到的外界多种信息转换成电信号。
传感器种类很多，在已学过的“DIS实验”中的传感器有力传感器、电流传感器、电压传感器等。
18． (1)左 右 (2)左 右
【详解】
光敏电阻是对光敏感的电阻，当有光照射的时候，其电阻减小．在欧姆表的表盘上，偏转角度越大说明电阻值越小，所以当外界没有光照的情况下，电阻很大，偏转角度很小，故表针向左转动，反则向右转动．负温度系数的热敏电阻的含义是当温度升高时电阻阻值减小．当用酒精涂抹在热敏电阻上的时候，酒精蒸发使温度降低，电阻阻值增大，偏转角度减小，故表针向左转动，反则向右转动．
19． B A 减小 增大 80 A
【详解】
（1）图甲中警铃的接线柱C应与接线柱B相连，指示灯的接线柱D应与接线柱A相连；
（2）当环境温度升高时，热敏电阻阻值将减小，继电器的电流变大，则磁性将增大；[5]当线圈中的电流等于时，警铃报警；此时
解得
R=30Ω
则此时环境温度达到80℃。
（3）温度高时，R较小，则根据
可知，如果要使报警电路在更高的温度报警，则需增加R0或减小U1，故选A。
20．(1)；(2)
【详解】
(1)当 S 断开，由图像可知
由
得
(2)当 S闭合，电动机两端的电压
电动机输出的机械功率
通过金属热敏电阻的电流
金属热敏的电阻
由以上各式得，当 S闭合，热敏电阻的温度
21．(1)A、B (2)
【详解】
(1)恒温箱内的加热器应该接在A、B端．当线圈中的电流较小时，继电器的衔铁在上方，恒温箱的加热器处于工作状态，恒温箱内温度升高．
(2)随着恒温箱内温度升高，热敏电阻R的阻值变小，则线圈中的电流变大，当线圈中的电流大于或等于10mA时，继电器的衔铁被吸到下方来，使恒温箱加热器与电源断开，加热器停止工作，恒温箱内温度降低．随着恒温箱内温度降低，热敏电阻R的阻值变大，则线圈中的电流变小，当线圈的电流小于10mA时，继电器的衔铁又被释放到上方，则恒温箱加热器又开始工作，这样就可以使恒温箱内保持在某一温度．要使恒温箱内的温度保持50℃，即50℃时线圈内的电流为10mA.
当t=50°C时，R=90
由闭合电路欧姆定律得：
可得：
解得：=110
22．当物品通过时，物品挡住光线，使光电管中无光电流产生，电路中无电流，电磁铁放开齿轮，让齿轮转过一格，计下一个数；当无物品通过时，光线照到光电管上，使光电管中有光电流产生，电磁铁吸引衔铁，卡住齿轮，计数齿轮不转就不计数．
