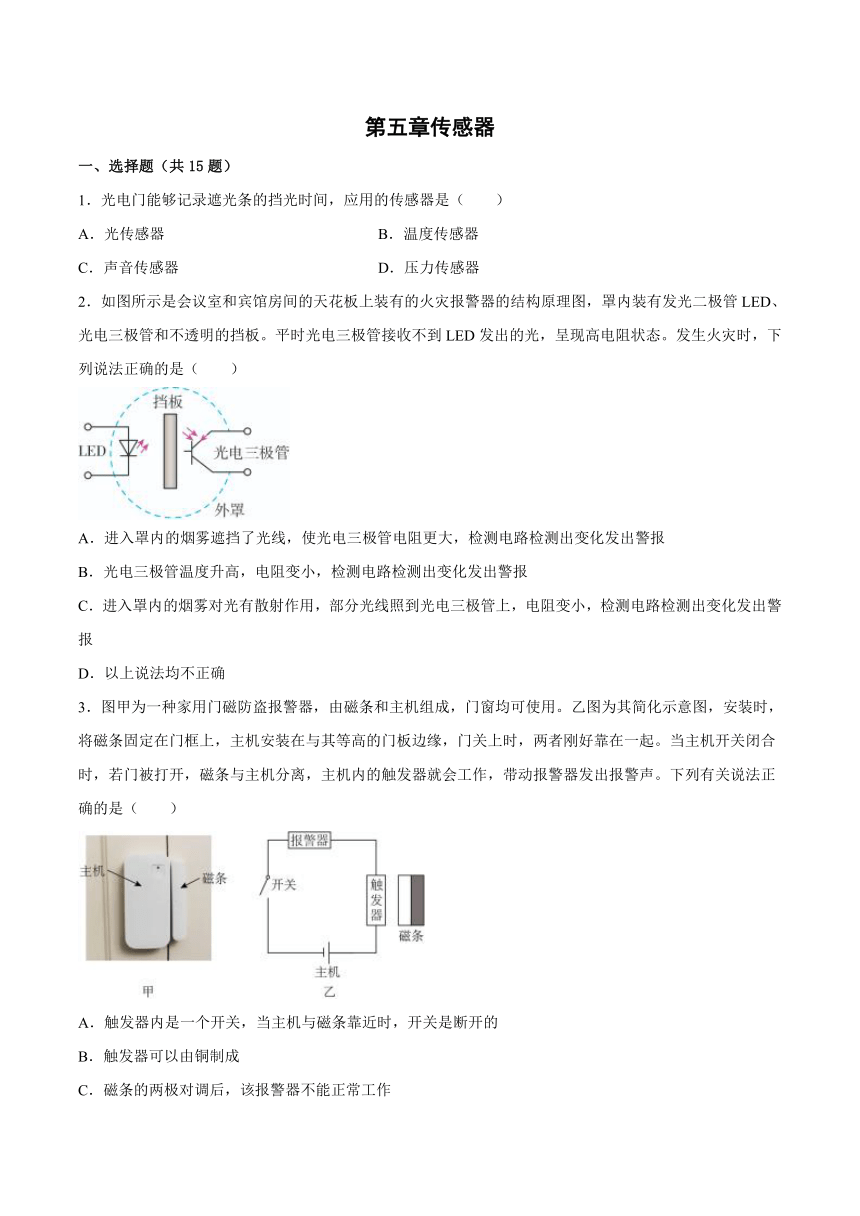

第五章传感器
一、选择题（共15题）
1．光电门能够记录遮光条的挡光时间，应用的传感器是（　　）
A．光传感器 B．温度传感器
C．声音传感器 D．压力传感器
2．如图所示是会议室和宾馆房间的天花板上装有的火灾报警器的结构原理图，罩内装有发光二极管LED、光电三极管和不透明的挡板。平时光电三极管接收不到LED发出的光，呈现高电阻状态。发生火灾时，下列说法正确的是（　　）
A．进入罩内的烟雾遮挡了光线，使光电三极管电阻更大，检测电路检测出变化发出警报
B．光电三极管温度升高，电阻变小，检测电路检测出变化发出警报
C．进入罩内的烟雾对光有散射作用，部分光线照到光电三极管上，电阻变小，检测电路检测出变化发出警报
D．以上说法均不正确
3．图甲为一种家用门磁防盗报警器，由磁条和主机组成，门窗均可使用。乙图为其简化示意图，安装时，将磁条固定在门框上，主机安装在与其等高的门板边缘，门关上时，两者刚好靠在一起。当主机开关闭合时，若门被打开，磁条与主机分离，主机内的触发器就会工作，带动报警器发出报警声。下列有关说法正确的是（　　）
A．触发器内是一个开关，当主机与磁条靠近时，开关是断开的
B．触发器可以由铜制成
C．磁条的两极对调后，该报警器不能正常工作
D．本装置是利用电流的磁效应工作的

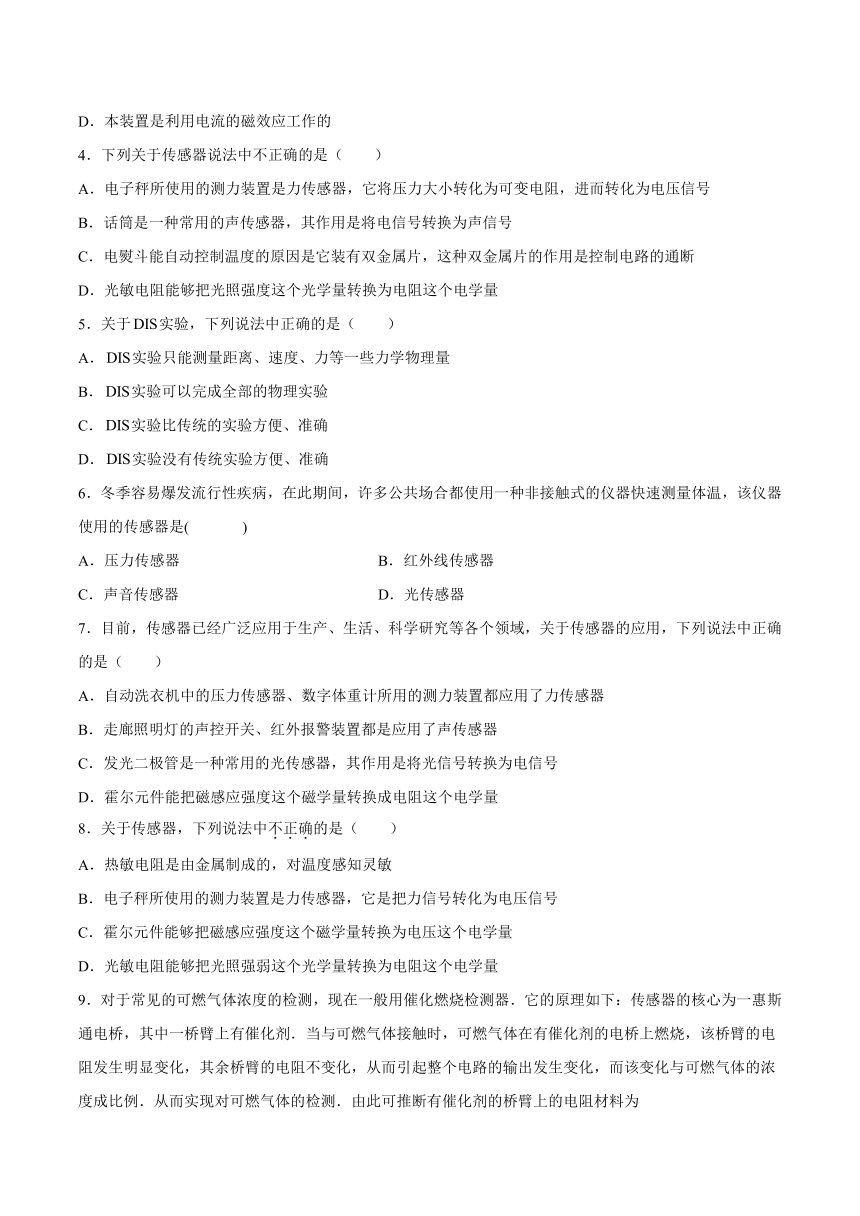

4．下列关于传感器说法中不正确的是（　　）
A．电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号
B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号
C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断
D．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量
5．关于实验，下列说法中正确的是（　　）
A．实验只能测量距离、速度、力等一些力学物理量
B．实验可以完成全部的物理实验
C．实验比传统的实验方便、准确
D．实验没有传统实验方便、准确
6．冬季容易爆发流行性疾病，在此期间，许多公共场合都使用一种非接触式的仪器快速测量体温，该仪器使用的传感器是( )
A．压力传感器 B．红外线传感器
C．声音传感器 D．光传感器
7．目前，传感器已经广泛应用于生产、生活、科学研究等各个领域，关于传感器的应用，下列说法中正确的是（　　）
A．自动洗衣机中的压力传感器、数字体重计所用的测力装置都应用了力传感器
B．走廊照明灯的声控开关、红外报警装置都是应用了声传感器
C．发光二极管是一种常用的光传感器，其作用是将光信号转换为电信号
D．霍尔元件能把磁感应强度这个磁学量转换成电阻这个电学量
8．关于传感器，下列说法中不正确的是（　　）
A．热敏电阻是由金属制成的，对温度感知灵敏
B．电子秤所使用的测力装置是力传感器，它是把力信号转化为电压信号
C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量
D．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量
9．对于常见的可燃气体浓度的检测，现在一般用催化燃烧检测器．它的原理如下：传感器的核心为一惠斯通电桥，其中一桥臂上有催化剂．当与可燃气体接触时，可燃气体在有催化剂的电桥上燃烧，该桥臂的电阻发生明显变化，其余桥臂的电阻不变化，从而引起整个电路的输出发生变化，而该变化与可燃气体的浓度成比例．从而实现对可燃气体的检测．由此可推断有催化剂的桥臂上的电阻材料为
A．电解液 B．半导体 C．镍铜合金 D．橡胶

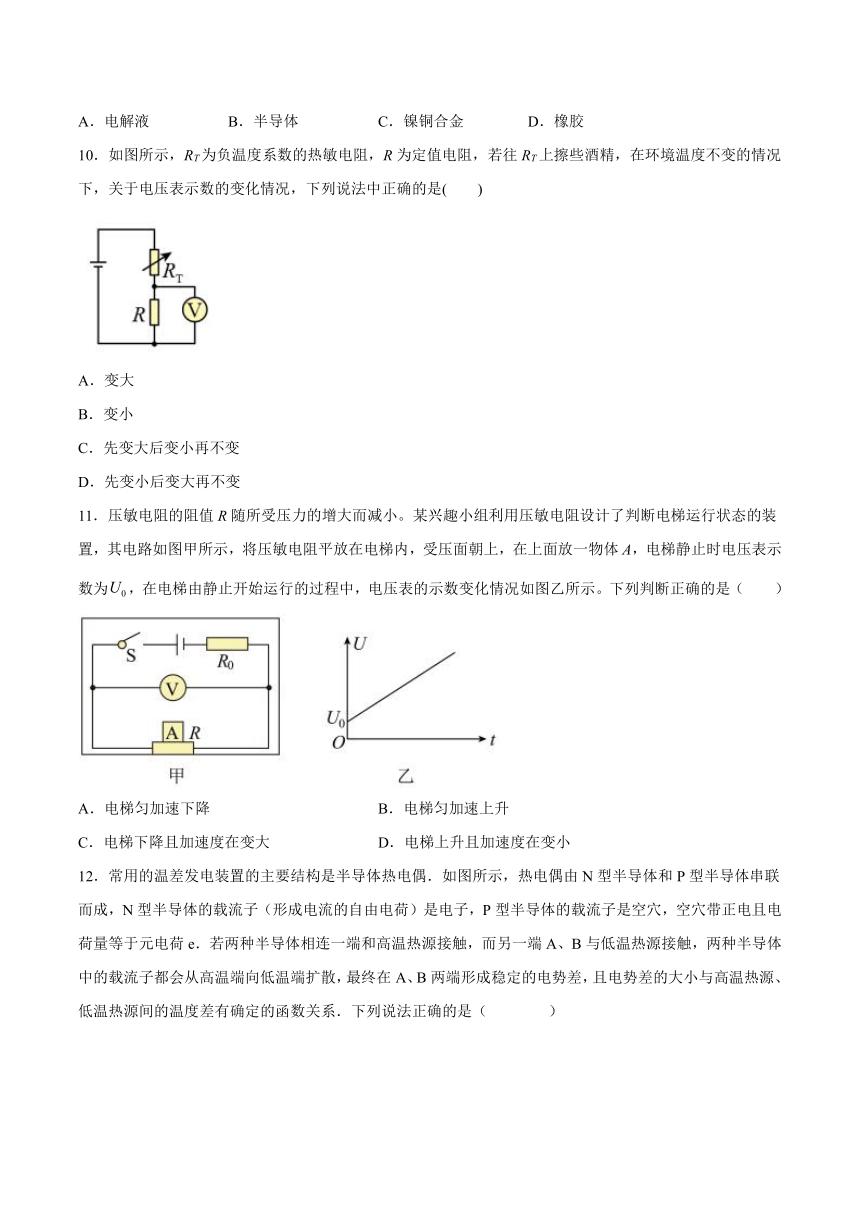

10．如图所示，RT为负温度系数的热敏电阻，R为定值电阻，若往RT上擦些酒精，在环境温度不变的情况下，关于电压表示数的变化情况，下列说法中正确的是(　　)
A．变大
B．变小
C．先变大后变小再不变
D．先变小后变大再不变
11．压敏电阻的阻值R随所受压力的增大而减小。某兴趣小组利用压敏电阻设计了判断电梯运行状态的装置，其电路如图甲所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体A，电梯静止时电压表示数为，在电梯由静止开始运行的过程中，电压表的示数变化情况如图乙所示。下列判断正确的是（　　）
A．电梯匀加速下降 B．电梯匀加速上升
C．电梯下降且加速度在变大 D．电梯上升且加速度在变小

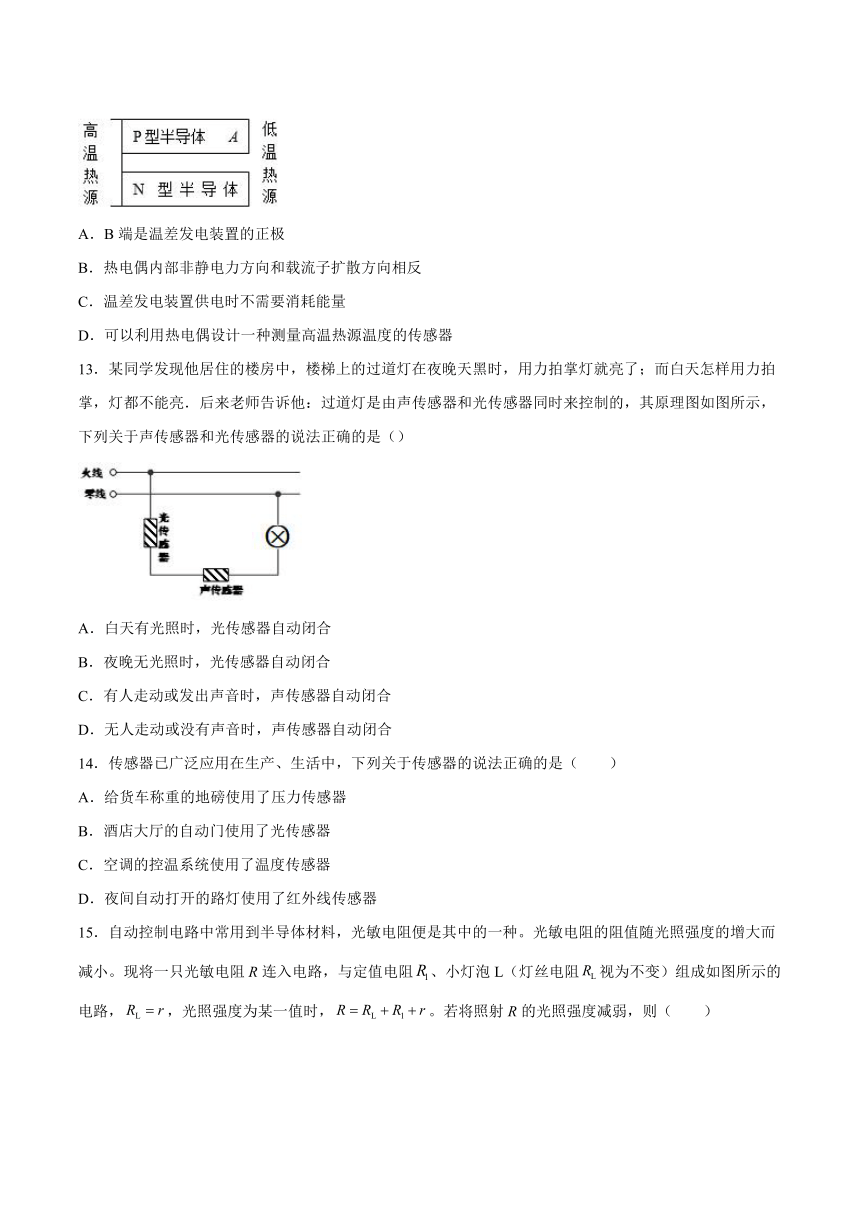

12．常用的温差发电装置的主要结构是半导体热电偶．如图所示，热电偶由N型半导体和P型半导体串联而成，N型半导体的载流子（形成电流的自由电荷）是电子，P型半导体的载流子是空穴，空穴带正电且电荷量等于元电荷e．若两种半导体相连一端和高温热源接触，而另一端A、B与低温热源接触，两种半导体中的载流子都会从高温端向低温端扩散，最终在A、B两端形成稳定的电势差，且电势差的大小与高温热源、低温热源间的温度差有确定的函数关系．下列说法正确的是（ ）
A．B端是温差发电装置的正极
B．热电偶内部非静电力方向和载流子扩散方向相反
C．温差发电装置供电时不需要消耗能量
D．可以利用热电偶设计一种测量高温热源温度的传感器
13．某同学发现他居住的楼房中，楼梯上的过道灯在夜晚天黑时，用力拍掌灯就亮了；而白天怎样用力拍掌，灯都不能亮．后来老师告诉他：过道灯是由声传感器和光传感器同时来控制的，其原理图如图所示，下列关于声传感器和光传感器的说法正确的是（）
A．白天有光照时，光传感器自动闭合
B．夜晚无光照时，光传感器自动闭合
C．有人走动或发出声音时，声传感器自动闭合
D．无人走动或没有声音时，声传感器自动闭合
14．传感器已广泛应用在生产、生活中，下列关于传感器的说法正确的是（　　）
A．给货车称重的地磅使用了压力传感器
B．酒店大厅的自动门使用了光传感器
C．空调的控温系统使用了温度传感器
D．夜间自动打开的路灯使用了红外线传感器

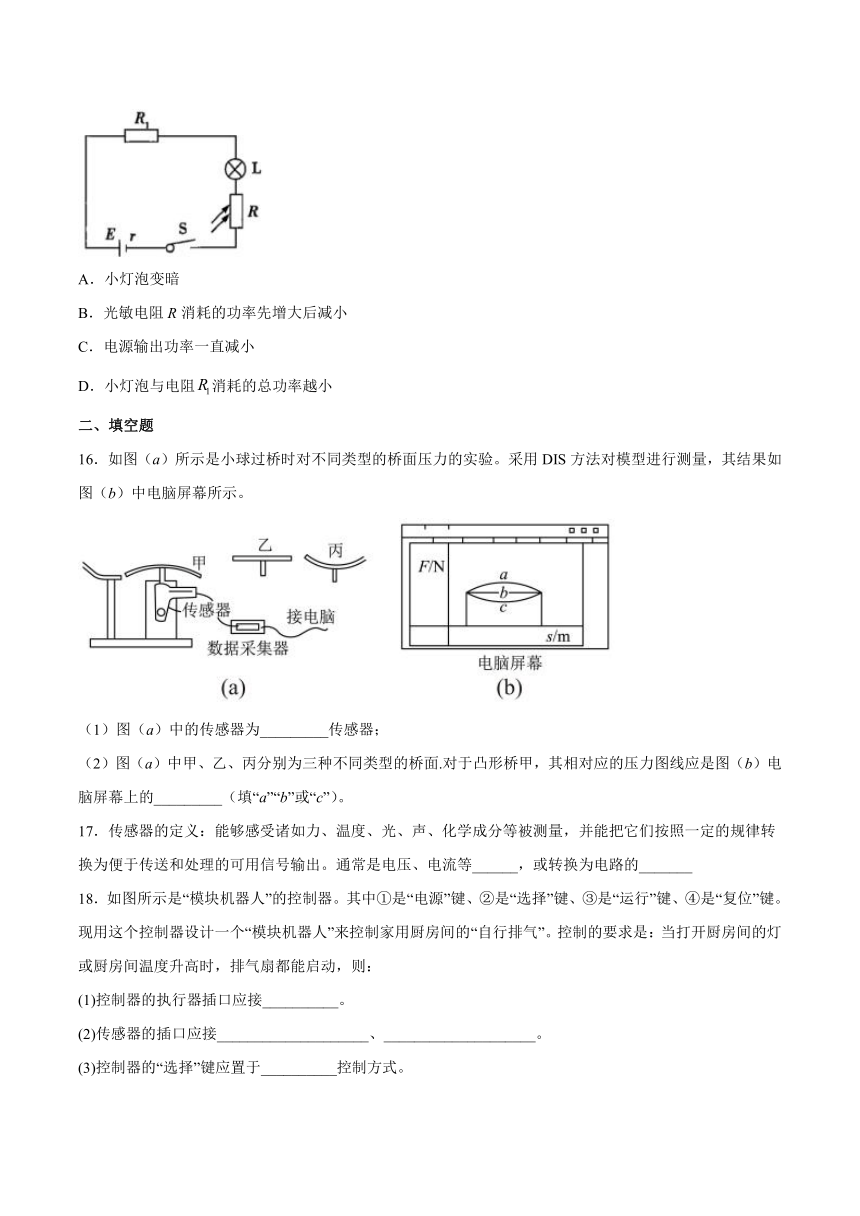

15．自动控制电路中常用到半导体材料，光敏电阻便是其中的一种。光敏电阻的阻值随光照强度的增大而减小。现将一只光敏电阻R连入电路，与定值电阻、小灯泡L（灯丝电阻视为不变）组成如图所示的电路，，光照强度为某一值时，。若将照射R的光照强度减弱，则（　　）
A．小灯泡变暗
B．光敏电阻R消耗的功率先增大后减小
C．电源输出功率一直减小
D．小灯泡与电阻消耗的总功率越小
二、填空题
16．如图（a）所示是小球过桥时对不同类型的桥面压力的实验。采用DIS方法对模型进行测量，其结果如图（b）中电脑屏幕所示。
（1）图（a）中的传感器为_________传感器；
（2）图（a）中甲、乙、丙分别为三种不同类型的桥面.对于凸形桥甲，其相对应的压力图线应是图（b）电脑屏幕上的_________（填“a”“b”或“c”）。
17．传感器的定义：能够感受诸如力、温度、光、声、化学成分等被测量，并能把它们按照一定的规律转换为便于传送和处理的可用信号输出。通常是电压、电流等______，或转换为电路的_______
18．如图所示是“模块机器人”的控制器。其中①是“电源”键、②是“选择”键、③是“运行”键、④是“复位”键。现用这个控制器设计一个“模块机器人”来控制家用厨房间的“自行排气”。控制的要求是：当打开厨房间的灯或厨房间温度升高时，排气扇都能启动，则：
(1)控制器的执行器插口应接__________。
(2)传感器的插口应接____________________、____________________。
(3)控制器的“选择”键应置于__________控制方式。
19．一般的电熨斗用合金丝作发热元件，合金丝电阻随温度t变化的关系如图实线①所示．由于环境温度以及熨斗的散热功率不同，因而熨斗的温度可能会在较大范围内波动，易损坏衣物．有一种用主要成分为BaTIO3，被称为“PTC”的特殊材料作发热元件的电熨斗，具有升温快、能自动控制温度的特点．PTC材料的电阻随温度变化的关系如图实线②所示．根据图线分析：通电一段时间后电熨斗温度t自动地稳定在________＜t＜________范围之内．（填下标数字）
三、综合题
20．如图所示的装置可以测量汽车在水平路面上做匀加速直线运动的加速度，该装置在矩形箱子的前、后壁上各安装一个由力敏电阻组成的压力传感器，用两根相同的轻弹簧夹着一个质量为2.0 kg的滑块，滑块可无摩擦滑动，两弹簧的另一端分别压在传感器a、b上，其压力大小可直接从传感器的液晶显示屏上读出．现将该装置沿运动方向固定在汽车上，传感器b在前，传感器a在后，汽车静止时，传感器a、b的示数均为10 N．(取g＝10 m/s2)．
(1)若传感器a的示数为14 N、b的示数为6 N，求此时汽车的加速度大小和方向．
(2)求当汽车以怎样的加速度运动时，传感器a的示数恰为零．
21．压敏电阻的阻值随所受压方的增大而减小。某同学利用压敏电阻设计了判断小李运动状态的装置。其工作原理如图（a）所示。将压敏电阻和一块挡板固定在绝缘小车上、中间放置一个绝缘重球。小球向右做直线动过程中，电流表的示数随时间的变化如图（b）所示。请分析在t1一t2时间内和t2一t3时间内小车的运动情况。
22．图a、b分别是电容式转速传感器、电感式转速传感器的结构原理图，请你分析并说明它们的工作原理。
23．某研究性学习小组为了测量物体的质量，找到一个力电传感器，该传感器的输出电压与受压面的压力成正比（比例系数为k），如图所示，测量时先调节输入端的电压，使转换器空载时的输出电压为0，然后在其受压面上放一物体，即可测得与物体的质量成正比的输出电压U．现有力电传感器、质量为的砝码、电压表、滑动变阻器和电池各一个，开关及导线若干，待测物体（可置于力电转换器的受压面上），请完成对该物体质量的测量．
（1）设计一个电路，要求力电转换器的输出电压可调，并且使电压的调节范围尽可能大，请画出完整的测量电路图．
（2）简要说明测量步骤，求出比例系数k，并测出待测物体的质量m．
（3）请写出实验中可能影响实验结果的因素．
试卷第1页，共3页
参考答案：
1．A
【详解】
光电门能够记录遮光条的挡光时间，是应用了把光信号转化为电信号，从而控制计时器计时的工作原理，应用的传感器是光传感器，故选A。
2．C
【详解】
发生火灾时，烟雾进入罩内后对光有散射作用，使部分光线照射到光电三极管上，其电阻变小，与传感器连接的电路检测出这种变化，就会发出警报。
故选C。
3．A
【详解】
A．门关上时，磁条与主机刚好靠在一起，此时报警器不工作，说明电路是断开的；当主机开关闭合时，若门被打开，磁条与主机分离，主机内的触发器就会工作，带动报警器发出报警声，说明此时触发器内开关是闭合的，选项A正确；
B．触发器与磁条之间存在磁力的作用，所以触发器不可能是铜制成的，因为铜没有磁性，选项B错误；
C．无论磁条哪个磁极靠近触发器，都存在磁力作用，所以两极对调后，该报警器仍能正常工作，选项C错误；
D．本装置是利用磁体能够吸引磁性物体的特点工作的，选项D错误；
故选A。
4．B
【详解】
A．在电子秤中的应用电子秤所使用的测力装置是力传感器，它是把力信号转化为电压差信号，故A正确；
B．话筒是一种常用的声波传感器，其作用是声信号转换为电信号，故B错误；
C．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器的作用是控制电路的通断。故C正确；
D．光敏电阻的工作原理实际上是传感器把光信号转换成电信号，故D正确；
故选B。
5．C
【详解】
A．实验除了能测量距离、速度、力等一些力学物理量以外，还可以测量一些电学或者热学物理量。故A错误；
B．实验可以完成大部分应用传感器的物理实验。故B错误；
CD．实验比传统的实验方便、准确。故C正确；D错误。
故选C。
6．B
【详解】
红外线最显著的特性是热效应，非接触式体温测量仪工作时利用的电磁波是红外线，故为红外线传感器，故B正确，ACD错误。
7．A
【详解】
A．自动洗衣机中的压力传感器、数字体重计所用的测力装置都应用了力传感器，故A正确；
B．在天黑楼道里出现声音时，楼道里的灯才亮，说明它的控制电路中既有声音传感器，又有光传感器；但红外报警装置是应用了红外线传感器．故B错误；
C．发光二极管不是光传感器，故C错误；
D．霍尔元件能把磁感应強度这个磁学量转换成电压这个电学量，故D错误。
故选A。
8．A
【详解】
A．热敏电阻能够把温度这个热学量转换为电阻这个电学量，由半导体制成，且随着温度升高，其电阻在减小，对温度感知灵敏，故A错误；
B．电子秤所使用的测力装置是力传感器，利用通过应力片的电流一定，压力越大，电阻越大，应力片两端的电压差越大，将力信号变成电信号，故B正确。
C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量，故C正确；
D．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量，故D正确。
本题选择错误的，故选A。
9．B
10．D
【详解】
往RT上擦酒精后，酒精蒸发吸热，热敏电阻RT温度降低，电阻值增大，根据串联电路的分压特点，电压表示数变小．当酒精蒸发完毕后，RT的温度逐渐升高到环境温度后不变，所以热敏电阻的阻值逐渐变小，最后不变．故电压表的示数将逐渐变大，最后不变．所以选项D正确，故选D.
11．C
【详解】
根据闭合电路欧姆定律得
结合图像可得电路中的电流一直减小，又
可知压敏电阻的阻值一直增大，则对压敏电阻的压力减小，可知处于失重状态，则电梯处于向上减速或向下加速并且加速度越来越大。
故选C。
12．D
【详解】
A、N型半导体的载流子（形成电流的自由电荷）是电子，两种半导体中的载流子都会从高温端向低温端扩散，B端聚集电子，所以B端是温差发电装置的负极，故A错误；
B、热电偶内部非静电力方向和载流子扩散方向相同，故B错误；
C、根据能量守恒，温差发电装置供电时需要消耗热量，故C错误，
D、可以利用热电偶设计一种测量高温热源温度的传感器，故D正确；
故选D．
13．BC
【详解】
天亮时光控开关自动断开，天黑时闭合；有人走动发出声音，声控开关闭合；两个开关同时闭合，灯就会自动亮，所以两个开关应相互影响同时符合闭合条件．
A. 白天有光照时，光传感器自动断开，故A错误；
B. 夜晚无光照时，光传感器自动闭合，故B正确；
C. 有人走动或发出声音时，声传感器自动闭合，故C正确；
D. 无人走动或没有声音时，声传感器自动断开，故D错误．
14．AC
【详解】
A．给货车称重的地磅是利用了压力传感器，故A正确；
B．一般人体都有恒定的体温，一般在37°，所以会发出特定波长10um左右的红外线，被动式红外探头就是靠探测人体发射的10um左右的红外线而进行工作的。人走向门口时，门会自动打开，是因为安装了红外线传感器。从而能感知红外线，导致酒店大厅的自动门被打开，故B错误；
C．空调的控温系统使用了温度传感器来控制其电路工作，故C正确；
D．路灯要求夜晚亮、白天熄，则白天有光，黑夜没有光，则是由光导致电路的电流变化，所以电路中光传感器导致电阻变化，实现动控制，因此是利用半导体的光敏性，即为光电传感器，故D错误。
故选AC。
15．ACD
【详解】
A．光照强度减弱，光敏电阻阻值增大，通过灯泡的电流变小，灯泡功率减小，灯泡变暗，故A正确；
B．根据闭合电路欧姆定律可知，总电流为
光敏电阻R消耗的功率为
将看作内阻，当外电阻等于内阻时，等效电源输出功率最大，即R消耗功率最大，一开始，则光照强度减弱的过程中，R消耗的功率一直减小，故B错误；
C．同理可知光照强度减弱的过程中，电源的输出功率一直减小，故C正确；
D．小灯泡与电阻为定值电阻，功率
将照射R的光照强度减弱时R越大，电流I越小，小灯泡及电阻消耗功率越小，故D正确。
故选ACD。
16． 压力 c
【详解】
（1）该传感器把力信号转化为电信号，属于压力传感器；
（2）小球经过凸形桥甲的最高点时，对桥面的压力小于其自身重力，其相对应的压力图线应是电脑屏幕上的c.
17． 电学量 通断
18． 电风扇 温度传感器 光传感器 或门
【详解】
(1)控制器的执行器插口应接电风扇。
(2)当打开厨房间的灯或厨房间温度升高时，排气扇都能启动，则传感器的插口应接温度传感器、光传感器。
(3)控制器的“选择”键应置于或门控制方式。
19． T6 T7
【详解】
原处于冷态的PTC熨斗刚通电时比普通电熨斗升温快是由于：冷态时PCT电阻 很小，根据功率公式可知，电功率很大，故升温快；在T6温度以下范围时，电阻较小，发热功率较大，由于温度较低，与环境温差小，故升温快；在T7温度以上时，电阻较大，发热功率较小，由于温度较低，与环境温差大，故降温快；故通电一段时间后电熨斗温度t自动地稳定在T6＜t＜T7范围之内．
20．(1)4.0 m/s2　向前　(2)10 m/s2　向后
【详解】
（1）对滑块在水平方向上受力分析，如右图所示，根据牛顿第二定律Fa-Fb=ma1，
则
方向水平向右．
（2）根据题意，当左侧弹簧弹力Fa′=0时，右侧弹簧的弹力Fb′=20N，
根据牛顿第二定律，Fb′=ma2
代入数据得：a2＝＝10m/s2，方向水平向左．
21．在t1一t2时间内小车做变加速运动；在t2一t3时间内小车做匀加速直线运动。
【详解】
由图像可知，0~t1和 t2一t3时间内电流不变，说明电阻不变，即重球对压敏电阻的压力不变，小车做匀加速直线运动；t1一t2时间内，电流增大，说明电阻减少，即重球对压敏电阻的压力改变，即小车做变加速运动。
故在t1一t2时间内小车做变加速运动，在t2一t3时间内小车做匀加速直线运动。
22．电容式转速传感器：电容式转速传感器（以下简称传感器）是一种电参数型数字式转速传感器。它同其它数字式转速传感器一一样，主要是由预变换元件和变换元件两部分组成。在这种传感器里，预变换元件是导电或介电齿盘，变换元件是作为变换电路元件的电容器。工作时，齿盘随被测轴转动，周期性地改变电容器导电极板之间的相对面积或介电常数，使电容量发生周期性变化，即传感器利用电容变换原理将被测轴的机械转速量变换成电路元件的电容参数量。因为齿盘每转过一个齿，导电极板之间的电容器就要变化一个周期，所以传感器输出的电容参数信号之频率与被测转速成正比。这种电容参数信号经传感电路处理后就成为表征被测转速的可供转速数字显示仪测量的脉冲电量信号了。这就是该传感器可用于数字式转速测量的原理。
电感式转速传感器：电感式转速传感器（以下简称传感器）是一种以磁场为媒介的电参数型数字式转速传感器。它同其它数字式转速传感器一样，也主要由预变换元件和变换元件两部份组成。在这种传感器里，预变换元件是可随被测轴旋转的齿盘（或齿轮、下同），变换元件是固定安装的作为变换电路之电感元件的线圈。工作时，线圈在来自振荡器的高频电流激励下产生一高频磁场，齿盘之齿顶和齿槽随着被测轴的转动交替经过线圈，使线圈磁场的涡流损耗或磁路磁阻发生周期性变化，从而使线圈的电感发生周期性变化。即是说，传感器利用电感变换原理将被测轴的机械转速量变换成电路元件的电感参数量。因为齿盘每转过一个齿，线圈的电感就要变化一个周期。所以传感器输出的电感参数信号之频率与被测轴转速成正比。这种电感参数信号经由调制器（即变换电路），调解器（即转换电路）和脉冲放大整形电路（即输出电路）组成的信号处理电路（即传感电路）后就成为表征被测转速的可供转速数字显示仪测量的脉冲电量信号了。这就是该传感器可用于数字式转速测量的原理。
23．（1）（2）见解析；（3）力电转换器作为一种测量装置就有量程和零误差问题，所以实验中可能会出现的问题有：①待测物体质量超出转换器量程；②因电源电压不够而输出电压调不到零。
【详解】
（1）由于测量时要求输入电压的可调范围尽可能大，所以测量电路的输入端应连成滑动变阻器的分压电路，输出端要接电压表，用以测量输出电压，测量电路如图所示
（2）测量步骤为：
①调节滑动变阻器，使转换器的输出电压为零；
②将砝码m0放在转换器上，记下输出电压U0，则
U0=km0g
得
k=
③将待测物体放在转换器上，记下输出电压U，测得
U=kmg
代入k值得
m=m0
（3）力电转换器作为一种测量装置就有量程和零误差问题，所以实验中可能会出现的问题有：①待测物体质量超出转换器量程；②因电源电压不够而输出电压调不到零。
