【人教版】物理八年级下册 12.2.2 滑轮--滑轮轴、轮轴和斜面 习题课件

(共21张PPT)
第十二章 简单的机械
第2节 滑轮
第2课时 滑轮轴、轮轴和斜面
C
D
B
BC
1
6
改变力的方向
12
6
4
F
F

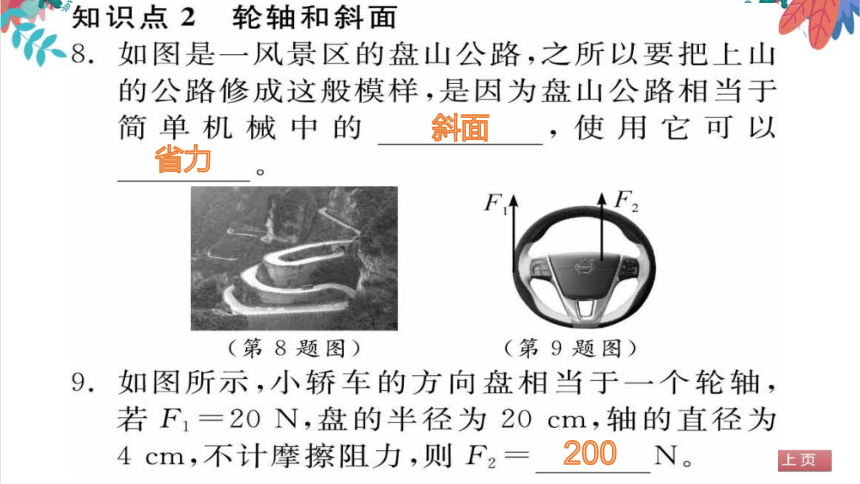

斜面
省力
200

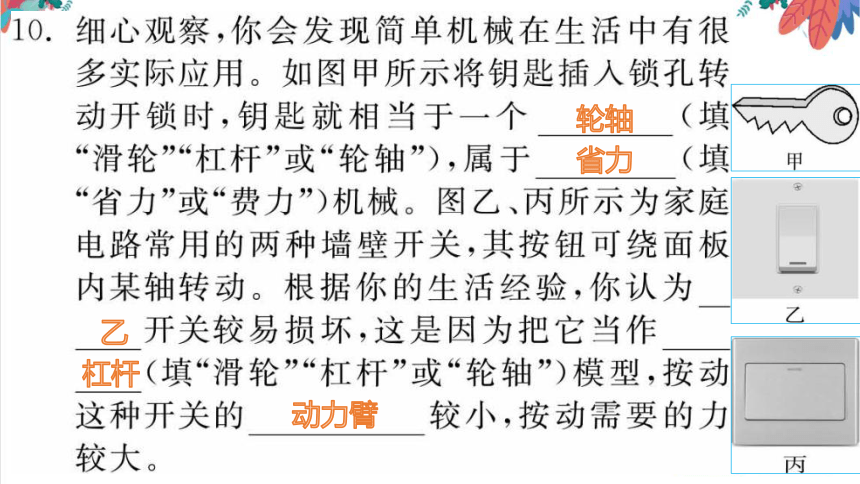

轮轴
省力
乙
杠杆
动力臂
A
A
B
B
C
15
10
225
90
水平向右
45
解:(1)由图知，n=4,拉力端移动距离s=4h,
则拉力端移动的速度υ=4υ物=4X0.5 m/s=2 m/s。
(2)绳重和摩擦不计，拉力F= (G+G动)，则动滑轮重力
G动=4F-G=4X450 N-1 600 N=200 N。
(3)当被提起的物体重为G' =2 600N时，此时的拉力
F'= (G'+G动)= (2 600 N+200 N)=700 N。
8
18
下页
上页

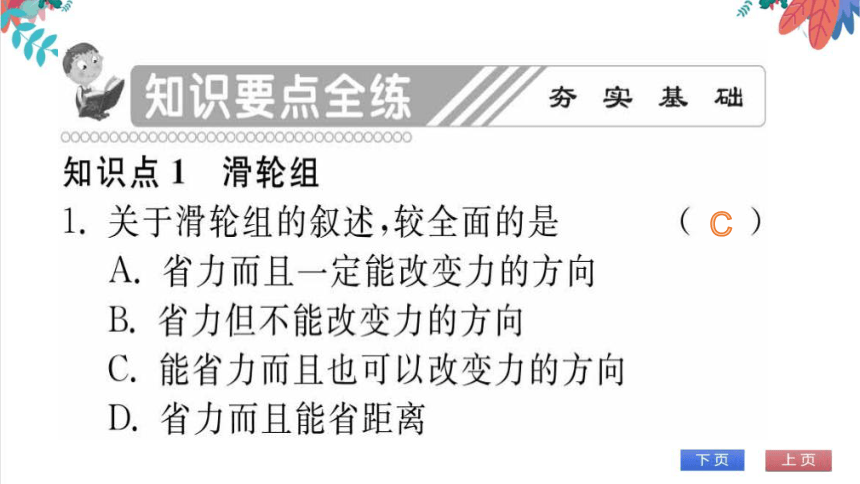

知识要点全练分实基础
知识点1滑轮组
1.关于滑轮组的叙述,较全面的是
A.省力而且一定能改变力的方向
B.省力但不能改变力的方向
C.能省力而且也可以改变力的方向
D.省力而且能省距离

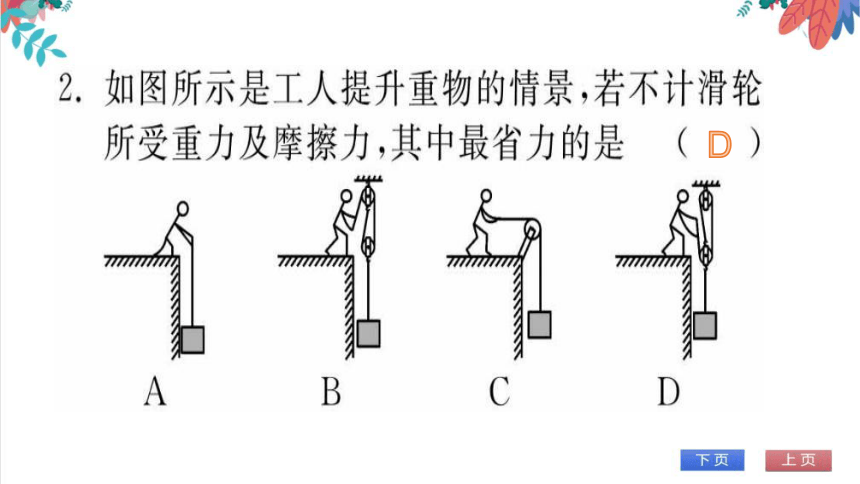

2.如图所示是工人提升重物的情景,若不计滑轮
所受重力及摩擦力,其中最省力的是(
A
B

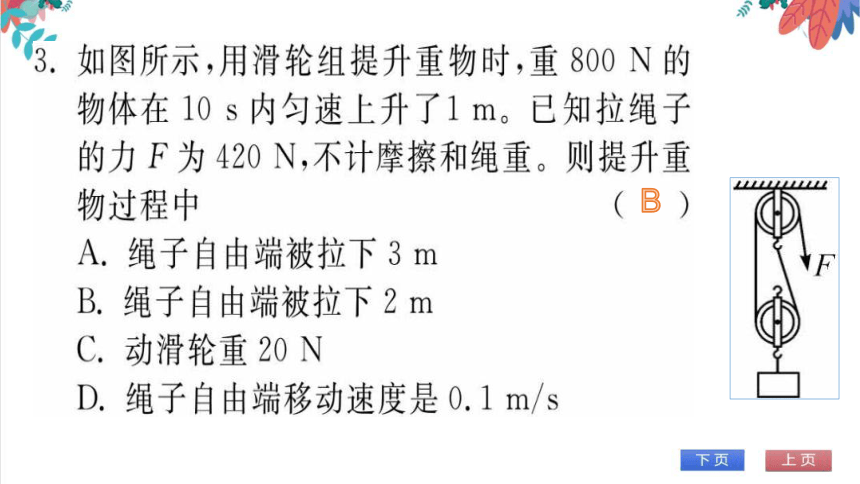

3.如图所示,用滑轮组提升重物时,重800N的
物体在10s内匀速上升了1m。已知拉绳子
的力F为420N,不计摩擦和绳重。则提升重
物过程中
A.绳子自由端被拉下3m
B.绳子自由端被拉下2m
C.动滑轮重20N
D.绳子自由端移动速度是0.1m/s

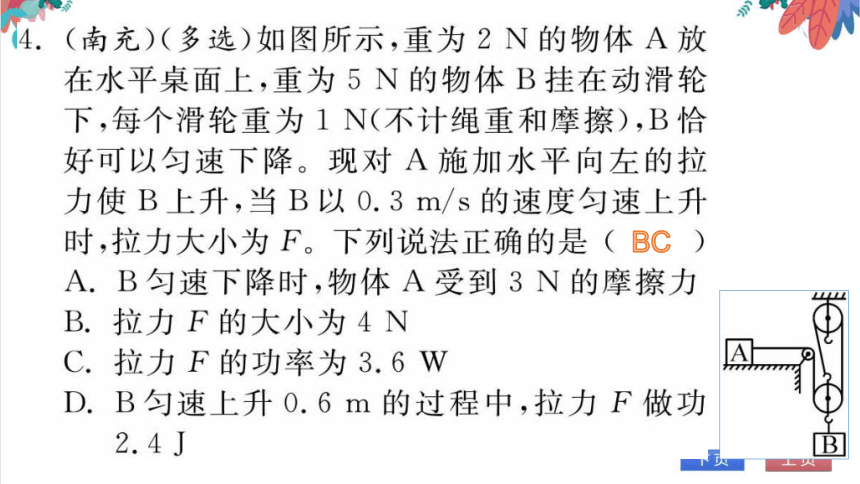

4.(南充)(多选)如图所示,重为2N的物体A放
在水平桌面上,重为5N的物体B挂在动滑轮
下,每个滑轮重为1N(不计绳重和摩擦),B恰
好可以匀速下降。现对A施加水平向左的拉
力使B上升,当B以0.3m/s的速度匀速上升
时,拉力大小为F。下列说法正确的是(
A.B匀速下降时,物体A受到3N的摩擦力
B.拉力F的大小为4N
C.拉力F的功率为3.6W
D.B匀速上升0.6m的过程中,拉力F做功
2.4J

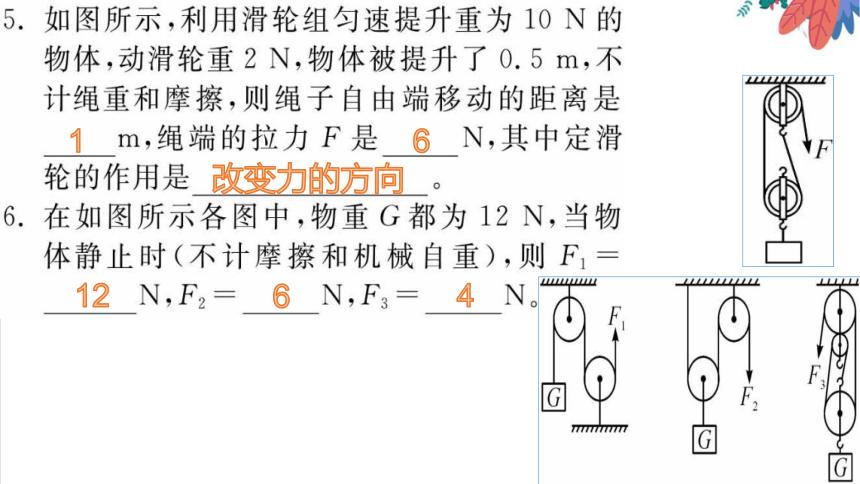

5.如图所示,利用滑轮组匀速提升重为10N的
物体,动滑轮重2N,物体被提升了0.5m,不
计绳重和摩擦,则绳子自由端移动的距离是
m,绳端的拉力F是
N,其中定滑
轮的作用是
6.在如图所示各图中,物重G都为12N,当物
体静止时(不计摩擦和机械自重),则F1=
N.F
N,F3=
