专题二 关于力的实验探究
大小
不能
力的作用点、大小都不同
甲、乙
0.5
弹簧由于受到竖直向下的重力，所以有一定的伸长量
12.5
竖直
竖直向下
0.18
小虹
9.8
托盘 天平
物体所受重力大小与物体的质量成正比
弹簧测力计
武汉与上海
赤道与北极
g值随地理位置的变化而变化
谢谢大家！！
下页
上页

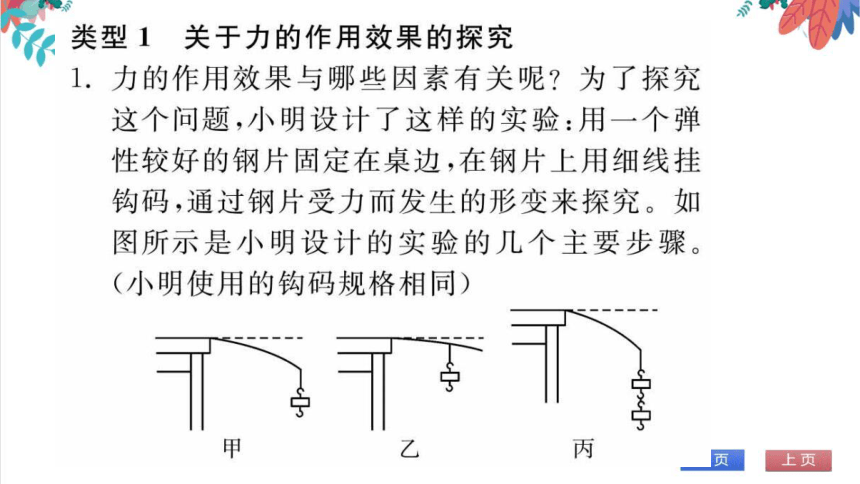

类型1关于力的作用效果的探究
1.力的作用效果与哪些因素有关呢 为了探究
这个问题,小明设计了这样的实验:用一个弹
性较好的钢片固定在桌边,在钢片上用细线挂
钩码,通过钢片受力而发生的形变来探究。如
图所示是小明设计的实验的几个主要步骤
(小明使用的钩码规格相同)
甲
丙

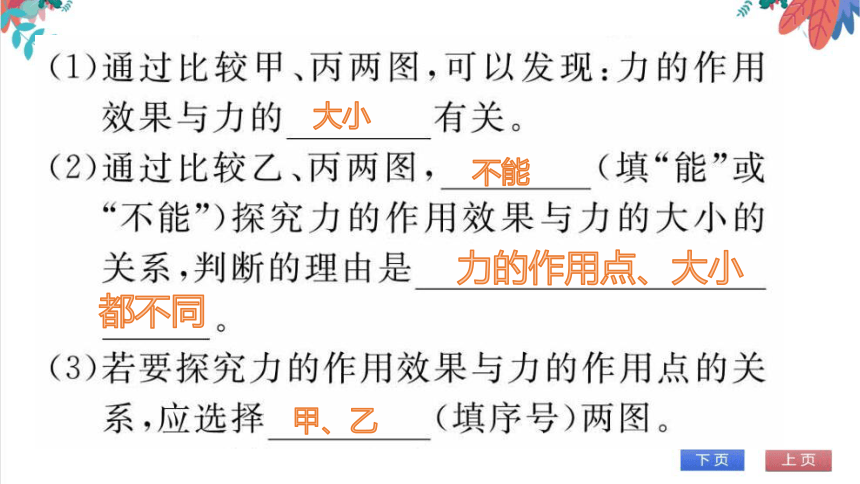

(1)通过比较甲、丙两图,可以发现:力的作用
效果与力的
有关
(2)通过比较乙、丙两图,
(填“能”或
“不能”)探究力的作用效果与力的大小的
关系,判断的理由是
(3)若要探究力的作用效果与力的作用点的关
系,应选择
(填序号)两图。

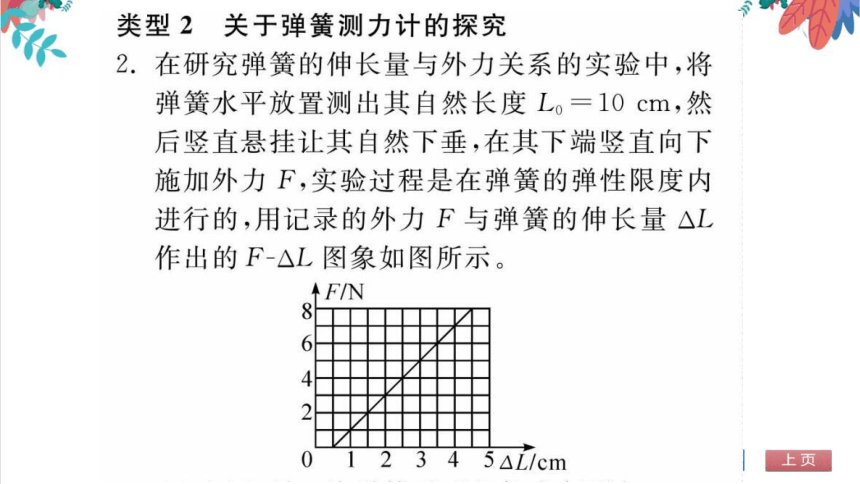

类型2关于弹簧测力计的探究
2.在研究弹簧的伸长量与外力关系的实验中,将
弹簧水平放置测出其自然长度L0=10cm,然
后竖直悬挂让其自然下垂,在其下端竖直向下
施加外力F,实验过程是在弹簧的弹性限度内
进行的,用记录的外力F与弹簧的伸长量△L
作出的F-ΔL图象如图所示。
F/N
2345△L/cm
(1)由图可知,该弹簧受到的拉力每增加1N,
弹簧的伸长量增加
Cm。
(2)该图线不过原点的原因是
(3)当弹簧受到4N的拉力作用时,弹簧的长
度为
Cm。

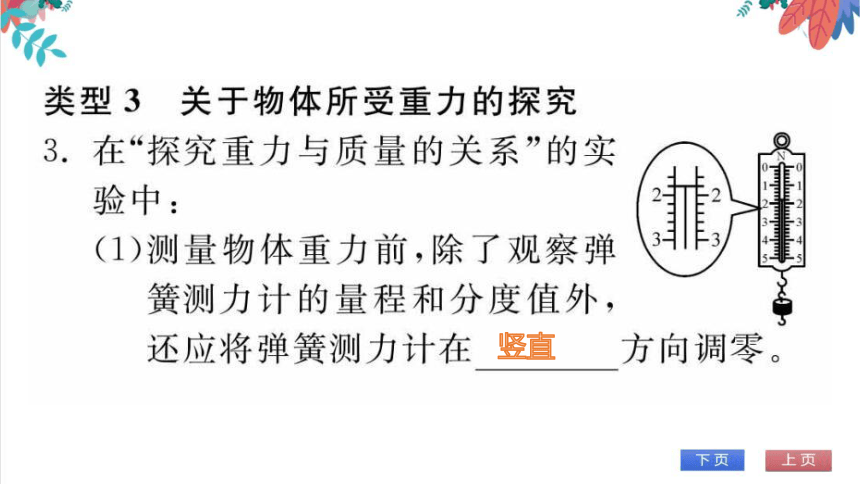

类型3关于物体所受重力的探究
3.在“探究重力与质量的关系”的实
验中:
(1)测量物体重力前,除了观察弹
簧测力计的量程和分度值外,
还应将弹簧测力计在
方向调零。
