【人教版】物理八年级下册 第7章 专题（一）力的示意图（弹力、重力）习题课件

(共13张PPT)
专题一 力的示意图（弹力、重力）
F
F
F
F
F1
F2
F=200N
G=500N
G=50 N
G=20N
F
G
F
G
G
谢谢大家！！
下页
上页
类型1弹力的示意图

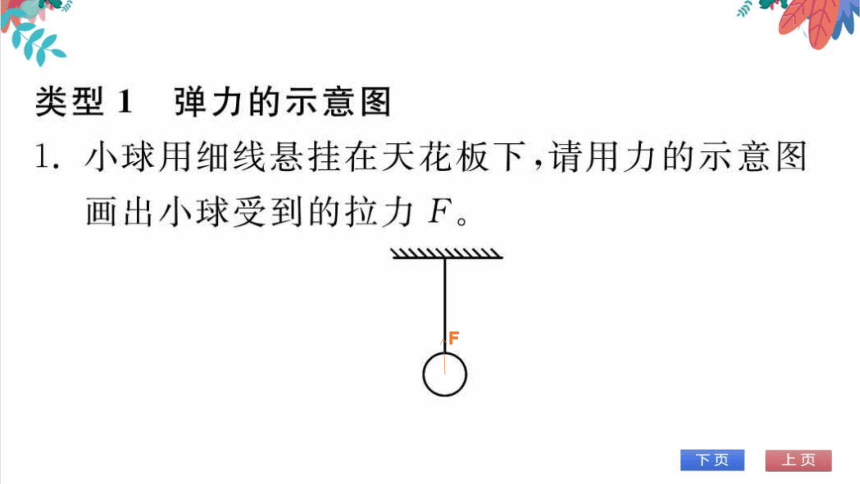

1.小球用细线悬挂在天花板下,请用力的示意图
画出小球受到的拉力F。

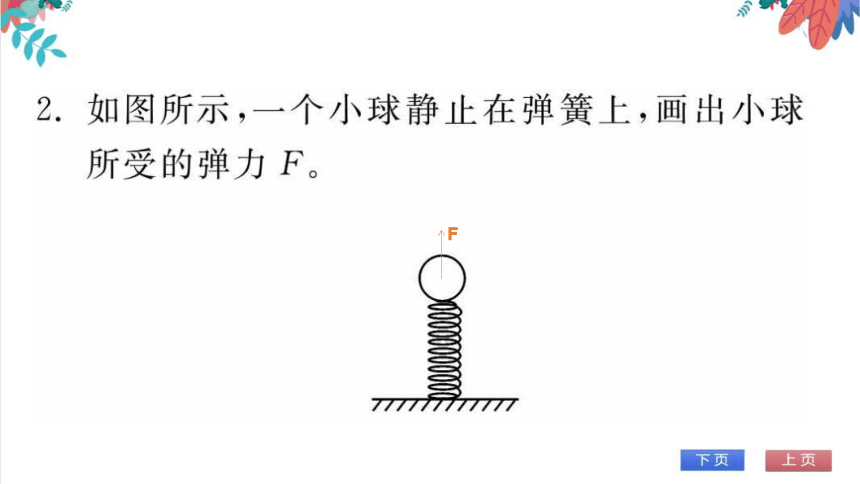

2.如图所示,一个小球静止在弹簧上,画出小球
所受的弹力F。

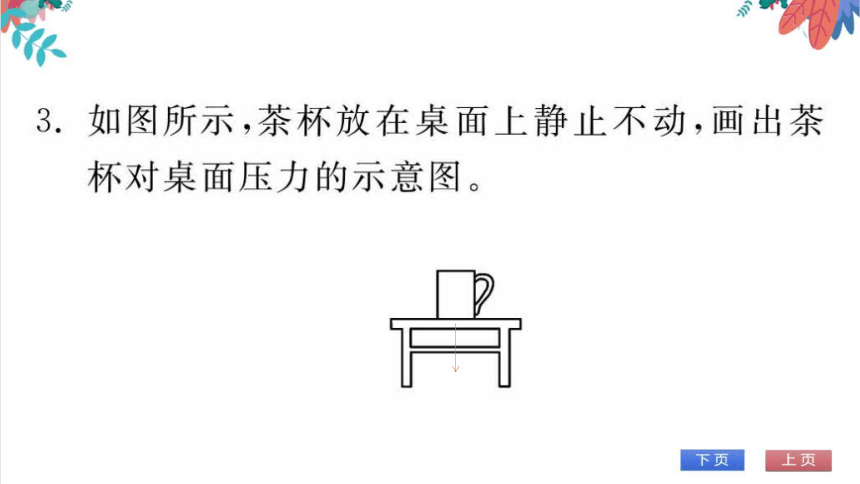

3.如图所示,茶杯放在桌面上静止不动,画出茶
杯对桌面压力的示意图

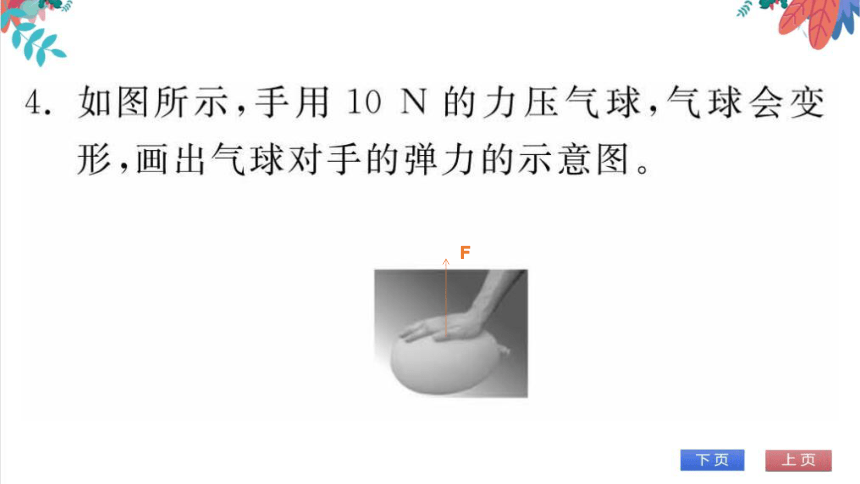

4.如图所示,手用10N的力压气球,气球会变
形,画出气球对手的弹力的示意图

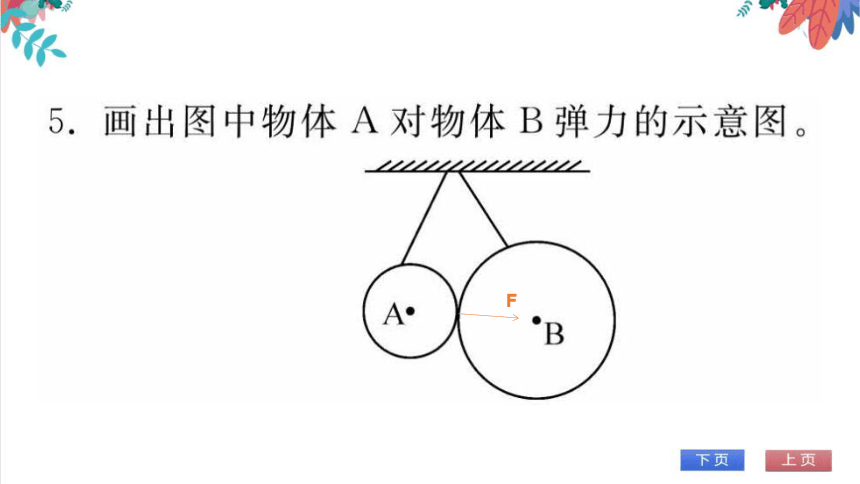

5.画出图中物体A对物体B弹力的示意图
6.(南京)如图所示,在水平桌面上用手指压铅笔
尖,铅笔在竖直位置处于静止状态。在图中画
出铅笔所受弹力的示意图。
类型2重力的示意图
7.如图,物体A重500N,人的拉力F为200N
画出A所受的重力G和拉力F的示意图
8.在图中画出质量为5kg的铅球在空中运动时
所受重力的示意图。(g取10N/kg)
9.如图所示,质量为2kg的小球悬挂在细绳下
来回摆动,请用力的示意图表示小球所受到的
重力G。(g=10N/kg)
10.在图中,画出斜面上物体所受的重力G和斜
面对物体弹力F的示意图
11.画出图中小球所受重力G和细线拉力F的
示意图。
12.(贵港)用手把小球压在弹簧上,弹簧被压缩
到A点,松手后小球向上运动,如图所示。
请在图中画出小球离开弹簧后所受到的力的
示意图。(O为小球的重心,空气对小球的作
用力忽略不计)
A
