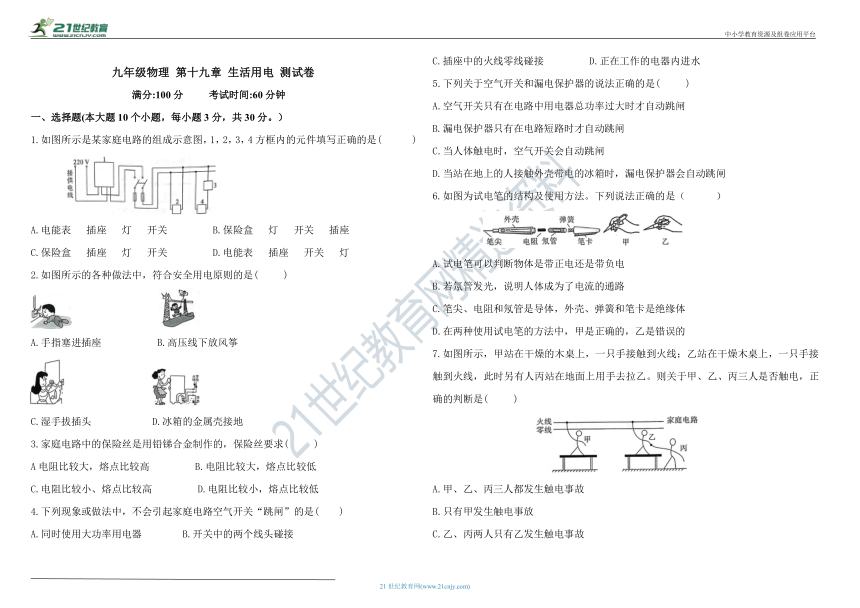

九年级物理 第十九章 生活用电 测试卷
满分:100分 考试时间:60分钟
一、选择题(本大题10个小题，每小题3分，共30分。）
1.如图所示是某家庭电路的组成示意图，1，2，3，4方框内的元件填写正确的是( )
A.电能表 插座 灯 开关 B.保险盒 灯 开关 插座
C.保险盒 插座 灯 开关 D.电能表 插座 开关 灯
2.如图所示的各种做法中，符合安全用电原则的是( )
A.手指塞进插座 B.高压线下放风筝
C.湿手拔插头 D.冰箱的金属壳接地
3.家庭电路中的保险丝是用铅锑合金制作的，保险丝要求( )
A电阻比较大，熔点比较高 B.电阻比较大，熔点比较低
C.电阻比较小、熔点比较高 D.电阻比较小，熔点比较低
4.下列现象或做法中，不会引起家庭电路空气开关“跳闸”的是( )
A.同时使用大功率用电器 B.开关中的两个线头碰接
C.插座中的火线零线碰接 D.正在工作的电器内进水
5.下列关于空气开关和漏电保护器的说法正确的是( )
A.空气开关只有在电路中用电器总功率过大时才自动跳闸
B.漏电保护器只有在电路短路时才自动跳闸
C.当人体触电时，空气开关会自动跳闸
D.当站在地上的人接触外壳带电的冰箱时，漏电保护器会自动跳闸
6.如图为试电笔的结构及使用方法。下列说法正确的是（ ）
A.试电笔可以判断物体是带正电还是带负电
B.若氖管发光，说明人体成为了电流的通路
C.笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D.在两种使用试电笔的方法中，甲是正确的，乙是错误的
7.如图所示，甲站在干燥的木桌上，一只手接触到火线；乙站在干燥木桌上，一只手接触到火线，此时另有人丙站在地面上用手去拉乙。则关于甲、乙、丙三人是否触电，正确的判断是( )
A.甲、乙、丙三人都发生触电事故
B.只有甲发生触电事放
C.乙、丙两人只有乙发生触电事故
D，乙、丙两人都发生触电事故，甲不发生触电事故

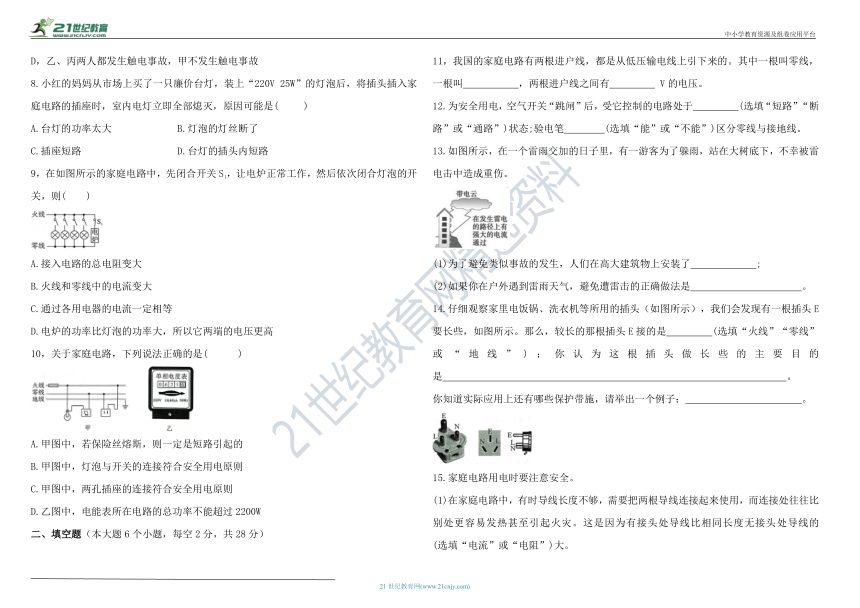

8.小红的妈妈从市场上买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全部熄灭，原因可能是( )
A.台灯的功率太大 B.灯泡的灯丝断了
C.插座短路 D.台灯的插头内短路
9，在如图所示的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡的开关，则( )
A.接入电路的总电阻变大
B.火线和零线中的电流变大
C.通过各用电器的电流一定相等
D.电炉的功率比灯泡的功率大，所以它两端的电压更高
10，关于家庭电路，下列说法正确的是( )
A.甲图中，若保险丝熔斯，则一定是短路引起的
B.甲图中，灯泡与开关的连接符合安全用电原则
C.甲图中，两孔插座的连接符合安全用电原则
D.乙图中，电能表所在电路的总功率不能超过2200W
二、填空题（本大题6个小题，每空2分，共28分）
11，我国的家庭电路有两根进户线，都是从低压输电线上引下来的。其中一根叫零线，一根叫 ，两根进户线之间有 V的电压。
12.为安全用电，空气开关“跳闸”后，受它控制的电路处于 (选填“短路”“断路”或“通路”)状态;验电笔 (选填“能”或“不能”)区分零线与接地线。
13.如图所示，在一个雷雨交加的日子里，有一游客为了躲雨，站在大树底下，不幸被雷电击中造成重伤。
(1)为了避免类似事故的发生，人们在高大建筑物上安装了 ;
(2)如果你在户外遇到雷雨天气，避免遭雷击的正确做法是 。
14.仔细观察家里电饭锅、洗衣机等所用的插头（如图所示），我们会发现有一根插头E要长些，如图所示。那么，较长的那根插头E接的是 (选填“火线”“零线”或“地线”)；你认为这根插头做长些的主要目的是 。
你知道实际应用上还有哪些保护带施，请举出一个例子： 。
15.家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。这是因为有接头处导线比相同长度无接头处导线的 (选填“电流”或“电阻”)大。

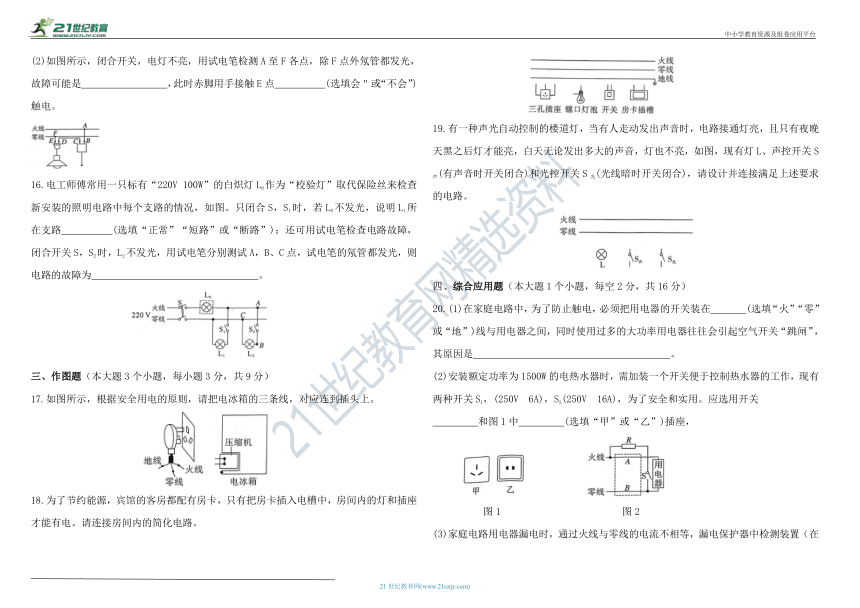

(2)如图所示，闭合开关，电灯不亮，用试电笔检测A至F各点，除F点外氖管都发光，故障可能是 ，此时赤脚用手接触E点 (选填会＂或“不会”)触电。
16.电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图。只闭合S，S1时，若L0不发光，说明L1所在支路 (选填“正常”“短路”或“断路”)；还可用试电笔检查电路故障，闭合开关S，S2时，L2不发光，用试电笔分别测试A，B、C点，试电笔的氖管都发光，则电路的故障为 。
三、作图题（本大题3个小题，每小题3分，共9分）
17.如图所示，根据安全用电的原则，请把电冰箱的三条线，对应连到插头上。
18.为了节约能源，宾馆的客房都配有房卡，只有把房卡插入电槽中，房间内的灯和插座才能有电。请连接房间内的简化电路。
19.有一种声光自动控制的楼道灯，当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，白天无论发出多大的声音，灯也不亮，如图，现有灯L、声控开关S声(有声音时开关闭合)和光控开关S光(光线暗时开关闭合)，请设计并连接满足上述要求的电路。
综合应用题（本大题1个小题，每空2分，共16分）
20.(1)在家庭电路中，为了防止触电，必须把用电器的开关装在 (选填“火”“零”或“地”)线与用电器之间，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是 。
(2)安装额定功率为1500W的电热水器时，需加装一个开关便于控制热水器的工作，现有两种开关S1，(250V 6A)，S2(250V 16A)，为了安全和实用。应选用开关
和图1中 (选填“甲”或“乙”)插座，
图1 图2
(3)家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图2虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有试验电路，由开关S与电阻R组成（如图2），当开关S (选填“断开”或“闭合”)时就能模拟用电器漏电，此时通过A，B两处的电流IA (选填“＞”“=”或“＜”)IB。
(4)夏天，为了节能，可将冰箱的设置温度适当调 (选填“高”或“低”)，有一台冰箱铭牌上标有“220V 150W”字样，测得其一天消耗的电能为1.2kW·h，假设冰箱在压缩机停止工作时不消耗电能，估算该冰箱压缩机在一天内工作的总时间为
h.
五、计算题（本大题2个小题，第21题8分，第22题9分，共17分）
21.中考前，由于气温偏高，小瑞的妈妈为了让他有一个更好的学习环境，特地买了一台冷热两用的空调安装在他的房间，这台空调的说明书中主要数据如表所示，问：
(1)空调工作时应选 孔插座。
(2)空调正常制冷时电流为多大？连续正常制冷30min消耗的电能为多少？
(3)夏天由于空调使用较多，供电系统负荷增大，应如何使用空调有利于减轻供电系统负荷及节能？（答出一点即可）
电源电压 220V
频率 50 Hz
额定制冷功率 1320W
额定制热功率 1420W
22.图甲是一家用电暖器，有“低温”“中温”“高温”三挡，铭牌见表(“高温”挡功率空出)，图乙为其简化的电路原理图，S是自我保护开关，电暖器倾倒时，S自动断开，切断电源，保证安全。闭合S1为“低温”挡。请完成下列问题。
甲 乙
××牌电暖器
额定电压 220V
额定功率 低温挡 550W
中温挡 1100W
高温挡
频率 50 Hz
(1)“低温”挡正常工作时的电阻是多少？
(2)“高温”挡正常工作时的总电流是多少？
(3)若房间内空气质量为60kg，空气温度为10℃，设定空气的比热容为1.1×10J/(kg·℃)且保持不变，用该电暖器的“高温”挡正常工作20分钟，放出热量的50％被房间内空气吸收，那么可使此房间的空气温度升高多少？
参考答案
1.D 2.D 3.B 4.B 5.D 6.B 7.D 8.D 9.B 10.C
11.火线 220 12.断路 不能
13.(1)避雷针 (2)不要在大树下避雨
14.地线 在插入时先把用电器外壳与大地接通，拔出时后把用电器外壳与大地分离，更加安全 漏电保护开关（或空气开关等）
15.(1)电阻 (2)EF间断路 会 16.断路 入户零线断路
17.
18.
19.
20.(1)火 总功率过大 (2)S2 甲 (3)闭合 ＜ (4)高 8
21.(1)三
解：(2)空调正常制冷时电流I==6A，30min消耗的电能W=Pt=1.32kW×0.5h=0.66kW·h.
(3)适当调高设定温度或减少使用时间。（合理均可）
22.解：(1)闭合S1为“低温”挡，R1单独接入电路，由P=餐可求“低温”挡正常工作时的电阻是R1=P(220V)=88Ω。
(2)闭合S1为“低温”挡，R1单独接入电路，单独闭合S2为“中温“挡，“高温＂挡为S1，S2同时闭合，R1，R2，并联；P高温=P低温+P中温=550W+1100W=1650W，根据P=UI可得“高温”挡正常工作的总电流：I==7.5A.
(3)电暖器的“高温”挡正常工作20分钟，放出的热量：
W=P高温t=1650W×20×60s=1.98×106J;空气吸收的热量：Q吸=W=50％×1.98×106J=0.99×106J；由Q吸=cmΔt可得，房间的空气温度升高值，Δt=.
