网络中的数据通信和网络协议

课件21张PPT。英雄山中学网络的组建与运行英雄山中学1.3 网络中的数据通信了解电话的原理
数据在计算机网络中传送的原理
了解MODEM与ADSL
信道与宽带

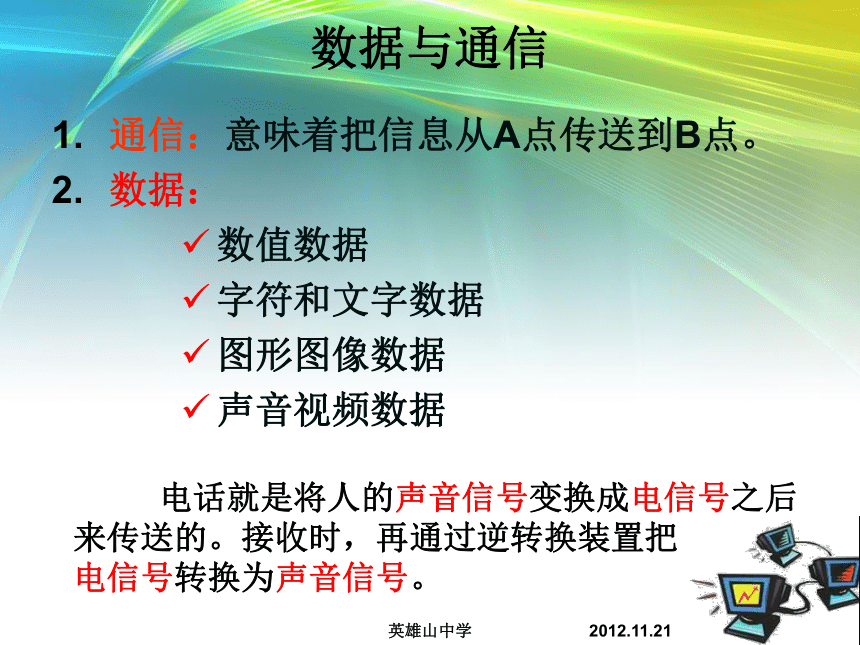

理解IP电话和分组交换技术英雄山中学数据与通信通信：意味着把信息从A点传送到B点。
数据：
数值数据
字符和文字数据
图形图像数据

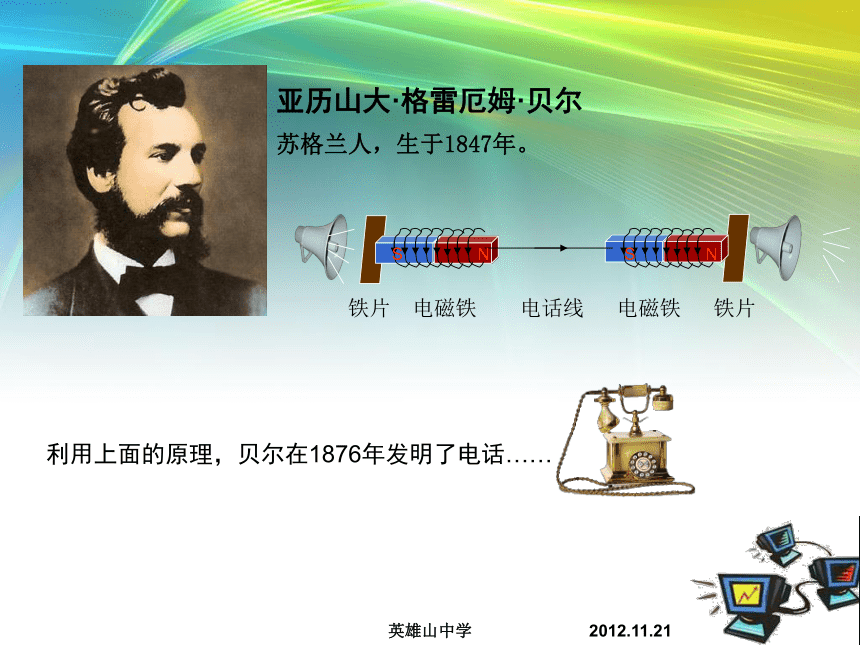

声音视频数据 电话就是将人的声音信号变换成电信号之后来传送的。接收时，再通过逆转换装置把 电信号转换为声音信号。英雄山中学亚历山大·格雷厄姆·贝尔
苏格兰人，生于1847年。利用上面的原理，贝尔在1876年发明了电话……英雄山中学　模拟信号：信号中没有断开或不连续的的地方，如时间、温度、电波、声音等。

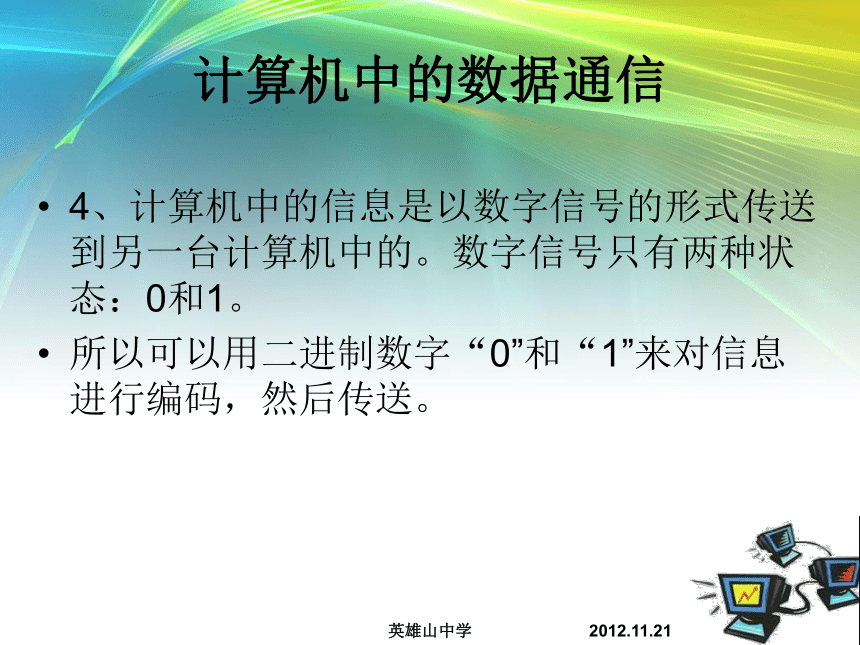

数字信号：信号仅取一些有限数目的值，如字符、二进制数、电脉冲等。3. 通信信号：英雄山中学计算机中的数据通信4、计算机中的信息是以数字信号的形式传送到另一台计算机中的。数字信号只有两种状态：0和1。
所以可以用二进制数字“0”和“1”来对信息进行编码，然后传送。英雄山中学美国信息标准交换码　　ASCII码用来制订计算机中每个符号对应的代码，也叫做计算机的内码。每个ASCII码以一个字节（８个二进制位）存储，从０到数字 127 代表不同的常用符号（字母、数字、标点符号、控制字符及其他字符）。如：大写字母Ａ的ASCII码是６５
　　二进制表达式　０１０００００１英雄山中学网络中的信号又是如何传输的呢？A010000010 1 0 0 0 0 0 1数字波形01000001A英雄山中学5. 猫——MODEM 调制解调器（MODEM，俗称“猫”），包含数字信号和模拟信号相互转换的双向功能。
调制：把数字数据信号变换成模拟信号的过程。
解调：把模拟信号变换成数字信号的过程。英雄山中学6. ADSLADSL，全名Asymmetric Digital Subscriber Line， 中文叫作非对称数字用户线路。
ADSL因为上行（从用户到电信服务提供商方向，如上传动作）和下行（从电信服务提供商到用户的方向，如下载动作）频宽不对称（即上行和下行的速率不相同）因此称为非对称数字用户线路。它采用频分复用技术把普通的电话线分成了电话、上行和下行三个相对独立的信道，从而避免了相互之间的干扰。通常ADSL在不影响正常电话通信的情况下可以提供最高1Mbps的上行速度和最高24Mbps的下行速度。 英雄山中学7. 信道与带宽信道：是通信双方之间以传输介质为基础传递信号的通路，由传输介质及其两端的信道设备共同构成。
带宽：是指通信信道的传输容量。一般地，具有高带宽的信道能够比低带宽的信道承载更多的数据。
如带宽为4M（二进制位）的宽带网， 即为每秒传输4＊1024＊1024/8=512KB。英雄山中学信息交换方式电路交换技术：需要一条临时的专用的传输通道
报文交换技术
分组交换技术英雄山中学传统电话工作原理
(线路交换技术)英雄山中学123IP电话工作原理
(分组交换技术)121233A1B1C1A2B2C2英雄山中学A数　　据BCP1P2P3P4P5甲乙分组交换技术数　　据英雄山中学1.4 网络协议基本概念
OSI模型
TCP/IP英雄山中学协议：
通信双方所共同遵守的规则。
网络协议：
计算机在网络中实现通信必须遵守的规则和约定 每个网络中至少要选择一种网络协议。英雄山中学三种局域网协议的比较 组建局域网过程中，选择那一类的网络通信协议主要取决于网络的规模、网络的兼容性和网络管理等几方面。英雄山中学OSI模型 英雄山中学TCP/IP 网络
接口
TCP、UDPHTTP、FTP、STMPIP网际层英雄山中学小结通信信号：模拟信号、数字信号
电话的原理
MODEM的作用及ADSL的原理
数据交换技术：电路交换、报文交换、分组交换
协议
三种局域网协议：NETBEUI、IPX/SPX、TCP/IP
OSI七层模型
TCP/IP四层模型
