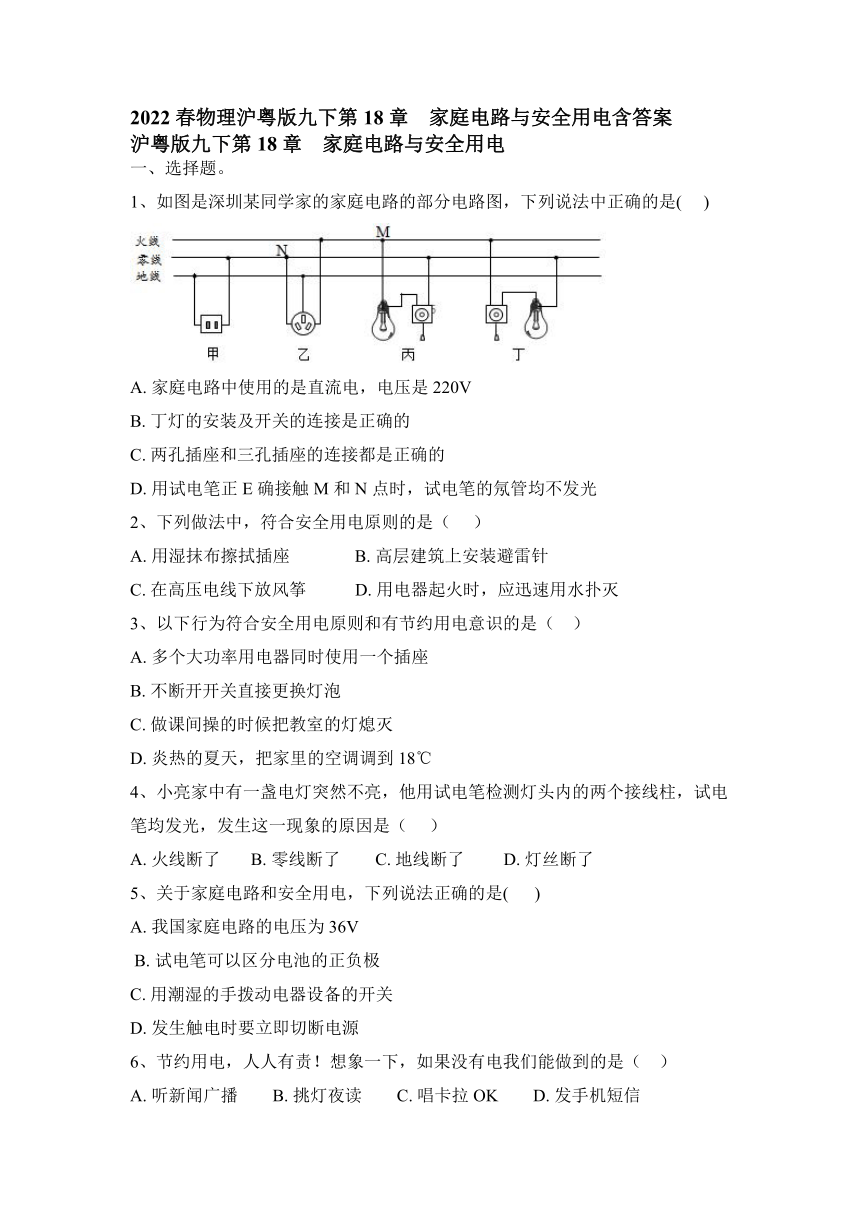

2022春物理沪粤版九下第18章 家庭电路与安全用电含答案
沪粤版九下第18章 家庭电路与安全用电
一、选择题。
1、如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是( )
A. 家庭电路中使用的是直流电，电压是220V
B. 丁灯的安装及开关的连接是正确的
C. 两孔插座和三孔插座的连接都是正确的
D. 用试电笔正E确接触M和N点时，试电笔的氖管均不发光
2、下列做法中，符合安全用电原则的是（ ）
A. 用湿抹布擦拭插座 B. 高层建筑上安装避雷针
C. 在高压电线下放风筝 D. 用电器起火时，应迅速用水扑灭
3、以下行为符合安全用电原则和有节约用电意识的是（ ）
A. 多个大功率用电器同时使用一个插座
B. 不断开开关直接更换灯泡
C. 做课间操的时候把教室的灯熄灭
D. 炎热的夏天，把家里的空调调到18℃
4、小亮家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试电笔均发光，发生这一现象的原因是（ ）
A. 火线断了 B. 零线断了 C. 地线断了 D. 灯丝断了
5、关于家庭电路和安全用电，下列说法正确的是( )
A. 我国家庭电路的电压为36V
B. 试电笔可以区分电池的正负极
C. 用潮湿的手拨动电器设备的开关
D. 发生触电时要立即切断电源
6、节约用电，人人有责！想象一下，如果没有电我们能做到的是（ ）
A. 听新闻广播 B. 挑灯夜读 C. 唱卡拉OK D. 发手机短信

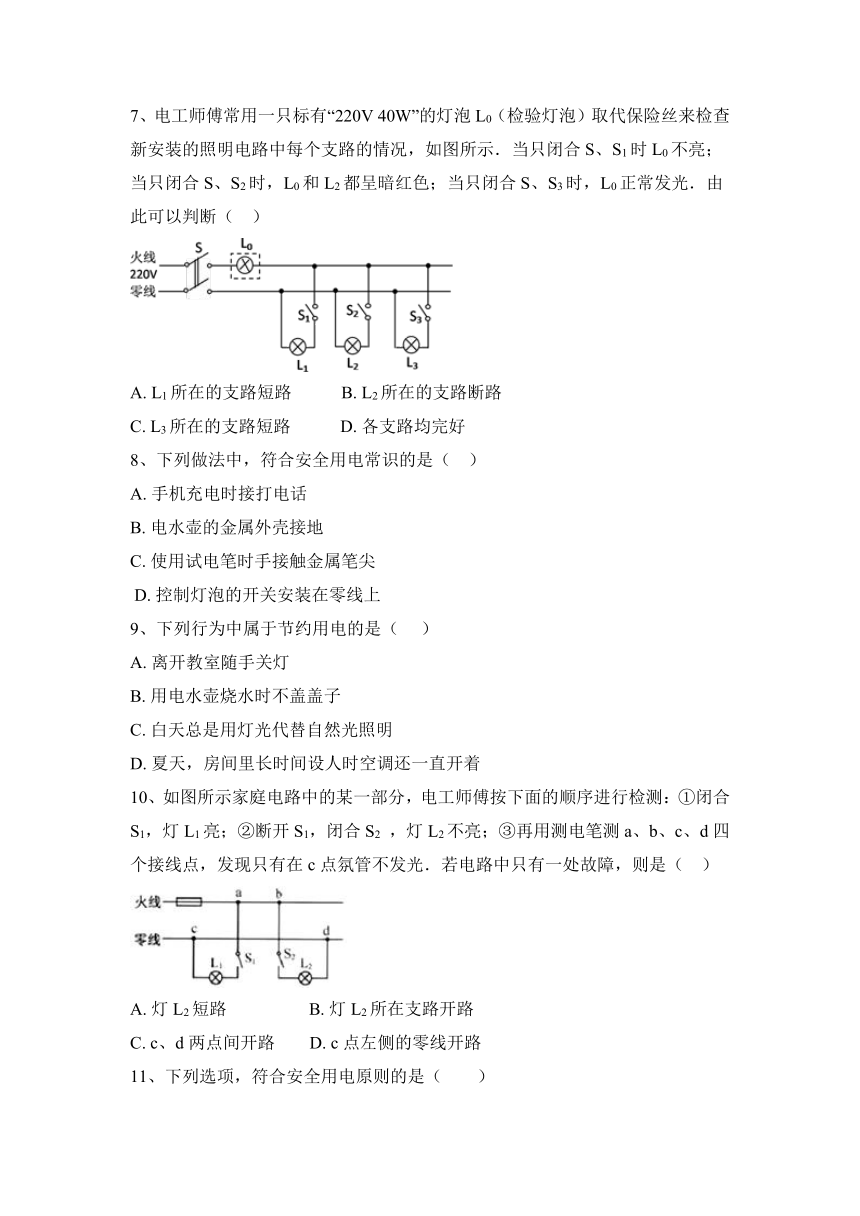

7、电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断（ ）
A. L1所在的支路短路 B. L2所在的支路断路
C. L3所在的支路短路 D. 各支路均完好
8、下列做法中，符合安全用电常识的是（ ）
A. 手机充电时接打电话
B. 电水壶的金属外壳接地
C. 使用试电笔时手接触金属笔尖
D. 控制灯泡的开关安装在零线上
9、下列行为中属于节约用电的是（ ）
A. 离开教室随手关灯
B. 用电水壶烧水时不盖盖子
C. 白天总是用灯光代替自然光照明
D. 夏天，房间里长时间设人时空调还一直开着
10、如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2 ，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光．若电路中只有一处故障，则是（ ）
A. 灯L2短路 B. 灯L2所在支路开路
C. c、d两点间开路 D. c点左侧的零线开路

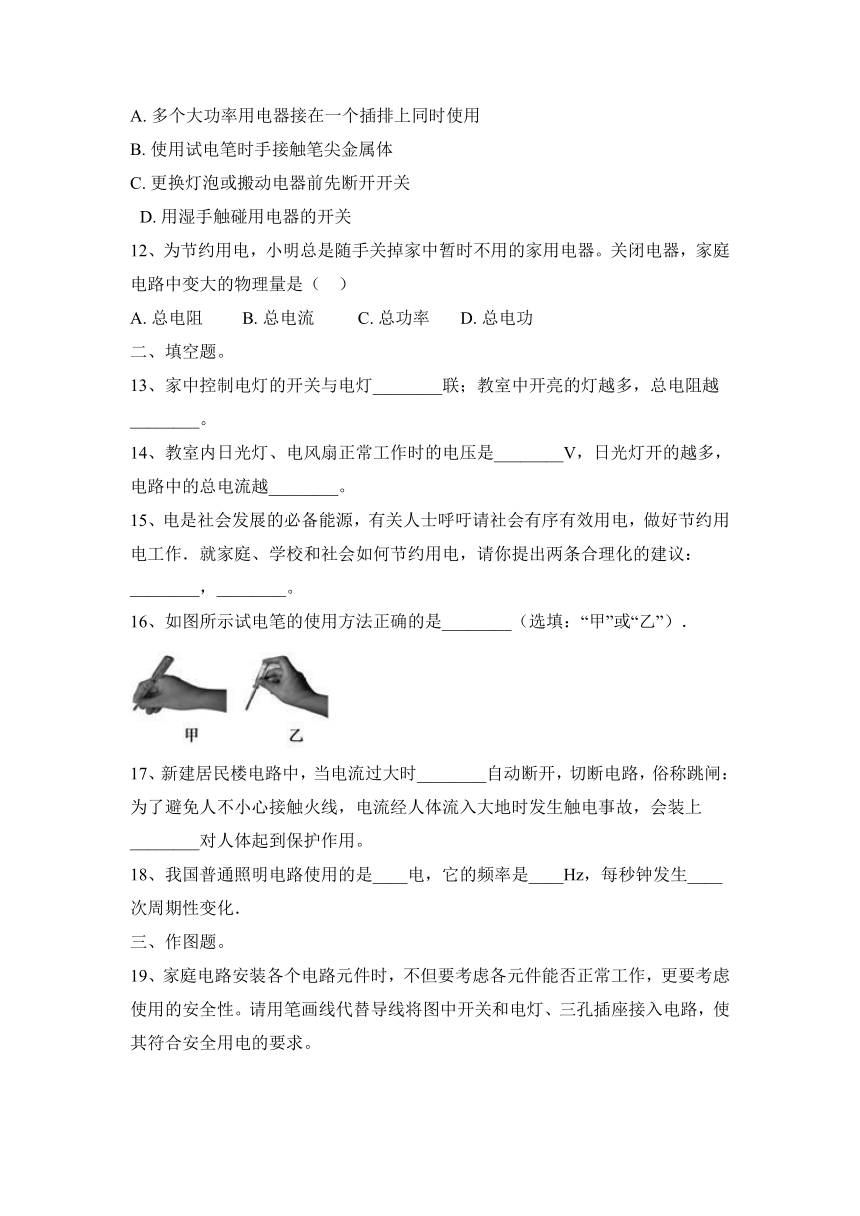

11、下列选项，符合安全用电原则的是（ ）
A. 多个大功率用电器接在一个插排上同时使用
B. 使用试电笔时手接触笔尖金属体
C. 更换灯泡或搬动电器前先断开开关
D. 用湿手触碰用电器的开关
12、为节约用电，小明总是随手关掉家中暂时不用的家用电器。关闭电器，家庭电路中变大的物理量是（ ）
A. 总电阻 B. 总电流 C. 总功率 D. 总电功
二、填空题。
13、家中控制电灯的开关与电灯________联；教室中开亮的灯越多，总电阻越________。
14、教室内日光灯、电风扇正常工作时的电压是________V，日光灯开的越多，电路中的总电流越________。
15、电是社会发展的必备能源，有关人士呼吁请社会有序有效用电，做好节约用电工作．就家庭、学校和社会如何节约用电，请你提出两条合理化的建议：________，________。
16、如图所示试电笔的使用方法正确的是________（选填：“甲”或“乙”）．
17、新建居民楼电路中，当电流过大时________自动断开，切断电路，俗称跳闸：为了避免人不小心接触火线，电流经人体流入大地时发生触电事故，会装上________对人体起到保护作用。
18、我国普通照明电路使用的是____电，它的频率是____Hz，每秒钟发生____次周期性变化．
三、作图题。

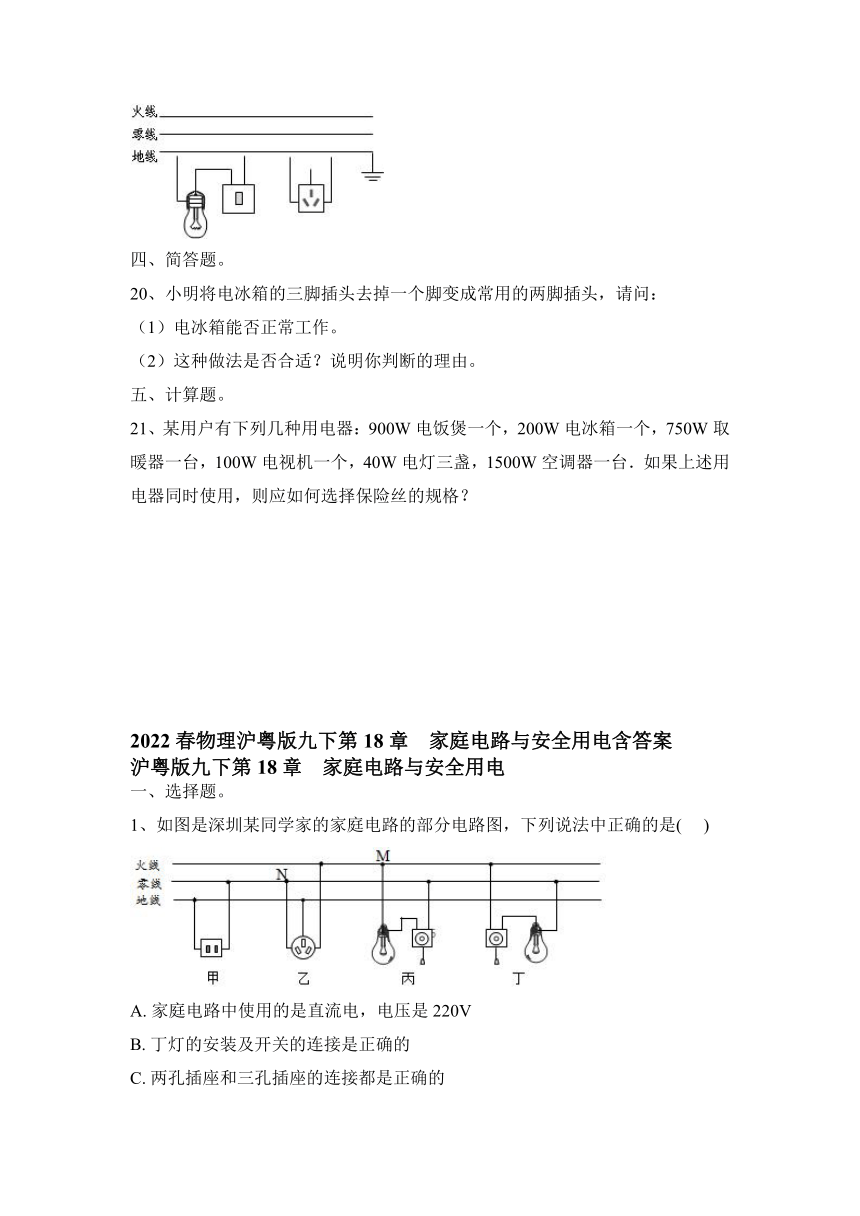

19、家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路，使其符合安全用电的要求。
四、简答题。
20、小明将电冰箱的三脚插头去掉一个脚变成常用的两脚插头，请问：
（1）电冰箱能否正常工作。
（2）这种做法是否合适？说明你判断的理由。
五、计算题。
21、某用户有下列几种用电器：900W电饭煲一个，200W电冰箱一个，750W取暖器一台，100W电视机一个，40W电灯三盏，1500W空调器一台．如果上述用电器同时使用，则应如何选择保险丝的规格？
2022春物理沪粤版九下第18章 家庭电路与安全用电含答案
沪粤版九下第18章 家庭电路与安全用电
一、选择题。
1、如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是( )
A. 家庭电路中使用的是直流电，电压是220V
B. 丁灯的安装及开关的连接是正确的
C. 两孔插座和三孔插座的连接都是正确的
D. 用试电笔正E确接触M和N点时，试电笔的氖管均不发光
【答案】B
2、下列做法中，符合安全用电原则的是（ ）
A. 用湿抹布擦拭插座 B. 高层建筑上安装避雷针
C. 在高压电线下放风筝 D. 用电器起火时，应迅速用水扑灭
【答案】B
3、以下行为符合安全用电原则和有节约用电意识的是（ ）
A. 多个大功率用电器同时使用一个插座
B. 不断开开关直接更换灯泡
C. 做课间操的时候把教室的灯熄灭
D. 炎热的夏天，把家里的空调调到18℃
【答案】 C
4、小亮家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试电笔均发光，发生这一现象的原因是（ ）
A. 火线断了 B. 零线断了 C. 地线断了 D. 灯丝断了
【答案】B
5、关于家庭电路和安全用电，下列说法正确的是( )
A. 我国家庭电路的电压为36V
B. 试电笔可以区分电池的正负极
C. 用潮湿的手拨动电器设备的开关
D. 发生触电时要立即切断电源
【答案】D
6、节约用电，人人有责！想象一下，如果没有电我们能做到的是（ ）
A. 听新闻广播 B. 挑灯夜读 C. 唱卡拉OK D. 发手机短信
【答案】 B
7、电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断（ ）
A. L1所在的支路短路 B. L2所在的支路断路
C. L3所在的支路短路 D. 各支路均完好
【答案】C
8、下列做法中，符合安全用电常识的是（ ）
A. 手机充电时接打电话
B. 电水壶的金属外壳接地
C. 使用试电笔时手接触金属笔尖
D. 控制灯泡的开关安装在零线上
【答案】B
9、下列行为中属于节约用电的是（ ）
A. 离开教室随手关灯
B. 用电水壶烧水时不盖盖子
C. 白天总是用灯光代替自然光照明
D. 夏天，房间里长时间设人时空调还一直开着
【答案】 A
10、如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2 ，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光．若电路中只有一处故障，则是（ ）
A. 灯L2短路 B. 灯L2所在支路开路
C. c、d两点间开路 D. c点左侧的零线开路
【答案】C
11、下列选项，符合安全用电原则的是（ ）
A. 多个大功率用电器接在一个插排上同时使用
B. 使用试电笔时手接触笔尖金属体
C. 更换灯泡或搬动电器前先断开开关
D. 用湿手触碰用电器的开关
【答案】C
12、为节约用电，小明总是随手关掉家中暂时不用的家用电器。关闭电器，家庭电路中变大的物理量是（ ）
A. 总电阻 B. 总电流 C. 总功率 D. 总电功
【答案】 A
二、填空题。
13、家中控制电灯的开关与电灯________联；教室中开亮的灯越多，总电阻越________。
【答案】串；小
14、教室内日光灯、电风扇正常工作时的电压是________V，日光灯开的越多，电路中的总电流越________。
【答案】220；大
15、电是社会发展的必备能源，有关人士呼吁请社会有序有效用电，做好节约用电工作．就家庭、学校和社会如何节约用电，请你提出两条合理化的建议：________，________。
【答案】电器不用时，拔掉插头；夏天空调的温度不要调的太低
16、如图所示试电笔的使用方法正确的是________（选填：“甲”或“乙”）．
【答案】乙
17、新建居民楼电路中，当电流过大时________自动断开，切断电路，俗称跳闸：为了避免人不小心接触火线，电流经人体流入大地时发生触电事故，会装上________对人体起到保护作用。
【答案】空气开关；漏电保护器
18、我国普通照明电路使用的是____电，它的频率是____Hz，每秒钟发生____次周期性变化．
【答案】交流 50 50
三、作图题。
19、家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路，使其符合安全用电的要求。
【答案】如图所示：
四、简答题。
20、小明将电冰箱的三脚插头去掉一个脚变成常用的两脚插头，请问：
（1）电冰箱能否正常工作。
（2）这种做法是否合适？说明你判断的理由。
【答案】（1）能 （2）不合适，易引起触电事故
五、计算题。
21、某用户有下列几种用电器：900W电饭煲一个，200W电冰箱一个，750W取暖器一台，100W电视机一个，40W电灯三盏，1500W空调器一台．如果上述用电器同时使用，则应如何选择保险丝的规格？
【答案及解析】六种用电器同时工作的总功率为P总=900W+200W+750W+100W+3×40W+1500W=3570W；
∵P=UI，
∴用户干路的总电流为I最大= = ≈16.2A；
应选择额定电流略大于16.2A的保险丝；
答：上述六种用电器欲同时使用，选择额定电流略大于16.2A的保险丝。
沪粤版九下第18章 家庭电路与安全用电
一、选择题。
1、如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是( )
A. 家庭电路中使用的是直流电，电压是220V
B. 丁灯的安装及开关的连接是正确的
C. 两孔插座和三孔插座的连接都是正确的
D. 用试电笔正E确接触M和N点时，试电笔的氖管均不发光
2、下列做法中，符合安全用电原则的是（ ）
A. 用湿抹布擦拭插座 B. 高层建筑上安装避雷针
C. 在高压电线下放风筝 D. 用电器起火时，应迅速用水扑灭
3、以下行为符合安全用电原则和有节约用电意识的是（ ）
A. 多个大功率用电器同时使用一个插座
B. 不断开开关直接更换灯泡
C. 做课间操的时候把教室的灯熄灭
D. 炎热的夏天，把家里的空调调到18℃
4、小亮家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试电笔均发光，发生这一现象的原因是（ ）
A. 火线断了 B. 零线断了 C. 地线断了 D. 灯丝断了
5、关于家庭电路和安全用电，下列说法正确的是( )
A. 我国家庭电路的电压为36V
B. 试电笔可以区分电池的正负极
C. 用潮湿的手拨动电器设备的开关
D. 发生触电时要立即切断电源
6、节约用电，人人有责！想象一下，如果没有电我们能做到的是（ ）
A. 听新闻广播 B. 挑灯夜读 C. 唱卡拉OK D. 发手机短信
7、电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断（ ）
A. L1所在的支路短路 B. L2所在的支路断路
C. L3所在的支路短路 D. 各支路均完好
8、下列做法中，符合安全用电常识的是（ ）
A. 手机充电时接打电话
B. 电水壶的金属外壳接地
C. 使用试电笔时手接触金属笔尖
D. 控制灯泡的开关安装在零线上
9、下列行为中属于节约用电的是（ ）
A. 离开教室随手关灯
B. 用电水壶烧水时不盖盖子
C. 白天总是用灯光代替自然光照明
D. 夏天，房间里长时间设人时空调还一直开着
10、如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2 ，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光．若电路中只有一处故障，则是（ ）
A. 灯L2短路 B. 灯L2所在支路开路
C. c、d两点间开路 D. c点左侧的零线开路
11、下列选项，符合安全用电原则的是（ ）
A. 多个大功率用电器接在一个插排上同时使用
B. 使用试电笔时手接触笔尖金属体
C. 更换灯泡或搬动电器前先断开开关
D. 用湿手触碰用电器的开关
12、为节约用电，小明总是随手关掉家中暂时不用的家用电器。关闭电器，家庭电路中变大的物理量是（ ）
A. 总电阻 B. 总电流 C. 总功率 D. 总电功
二、填空题。
13、家中控制电灯的开关与电灯________联；教室中开亮的灯越多，总电阻越________。
14、教室内日光灯、电风扇正常工作时的电压是________V，日光灯开的越多，电路中的总电流越________。
15、电是社会发展的必备能源，有关人士呼吁请社会有序有效用电，做好节约用电工作．就家庭、学校和社会如何节约用电，请你提出两条合理化的建议：________，________。
16、如图所示试电笔的使用方法正确的是________（选填：“甲”或“乙”）．
17、新建居民楼电路中，当电流过大时________自动断开，切断电路，俗称跳闸：为了避免人不小心接触火线，电流经人体流入大地时发生触电事故，会装上________对人体起到保护作用。
18、我国普通照明电路使用的是____电，它的频率是____Hz，每秒钟发生____次周期性变化．
三、作图题。
19、家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路，使其符合安全用电的要求。
四、简答题。
20、小明将电冰箱的三脚插头去掉一个脚变成常用的两脚插头，请问：
（1）电冰箱能否正常工作。
（2）这种做法是否合适？说明你判断的理由。
五、计算题。
21、某用户有下列几种用电器：900W电饭煲一个，200W电冰箱一个，750W取暖器一台，100W电视机一个，40W电灯三盏，1500W空调器一台．如果上述用电器同时使用，则应如何选择保险丝的规格？
2022春物理沪粤版九下第18章 家庭电路与安全用电含答案
沪粤版九下第18章 家庭电路与安全用电
一、选择题。
1、如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是( )
A. 家庭电路中使用的是直流电，电压是220V
B. 丁灯的安装及开关的连接是正确的
C. 两孔插座和三孔插座的连接都是正确的
D. 用试电笔正E确接触M和N点时，试电笔的氖管均不发光
【答案】B
2、下列做法中，符合安全用电原则的是（ ）
A. 用湿抹布擦拭插座 B. 高层建筑上安装避雷针
C. 在高压电线下放风筝 D. 用电器起火时，应迅速用水扑灭
【答案】B
3、以下行为符合安全用电原则和有节约用电意识的是（ ）
A. 多个大功率用电器同时使用一个插座
B. 不断开开关直接更换灯泡
C. 做课间操的时候把教室的灯熄灭
D. 炎热的夏天，把家里的空调调到18℃
【答案】 C
4、小亮家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试电笔均发光，发生这一现象的原因是（ ）
A. 火线断了 B. 零线断了 C. 地线断了 D. 灯丝断了
【答案】B
5、关于家庭电路和安全用电，下列说法正确的是( )
A. 我国家庭电路的电压为36V
B. 试电笔可以区分电池的正负极
C. 用潮湿的手拨动电器设备的开关
D. 发生触电时要立即切断电源
【答案】D
6、节约用电，人人有责！想象一下，如果没有电我们能做到的是（ ）
A. 听新闻广播 B. 挑灯夜读 C. 唱卡拉OK D. 发手机短信
【答案】 B
7、电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断（ ）
A. L1所在的支路短路 B. L2所在的支路断路
C. L3所在的支路短路 D. 各支路均完好
【答案】C
8、下列做法中，符合安全用电常识的是（ ）
A. 手机充电时接打电话
B. 电水壶的金属外壳接地
C. 使用试电笔时手接触金属笔尖
D. 控制灯泡的开关安装在零线上
【答案】B
9、下列行为中属于节约用电的是（ ）
A. 离开教室随手关灯
B. 用电水壶烧水时不盖盖子
C. 白天总是用灯光代替自然光照明
D. 夏天，房间里长时间设人时空调还一直开着
【答案】 A
10、如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2 ，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光．若电路中只有一处故障，则是（ ）
A. 灯L2短路 B. 灯L2所在支路开路
C. c、d两点间开路 D. c点左侧的零线开路
【答案】C
11、下列选项，符合安全用电原则的是（ ）
A. 多个大功率用电器接在一个插排上同时使用
B. 使用试电笔时手接触笔尖金属体
C. 更换灯泡或搬动电器前先断开开关
D. 用湿手触碰用电器的开关
【答案】C
12、为节约用电，小明总是随手关掉家中暂时不用的家用电器。关闭电器，家庭电路中变大的物理量是（ ）
A. 总电阻 B. 总电流 C. 总功率 D. 总电功
【答案】 A
二、填空题。
13、家中控制电灯的开关与电灯________联；教室中开亮的灯越多，总电阻越________。
【答案】串；小
14、教室内日光灯、电风扇正常工作时的电压是________V，日光灯开的越多，电路中的总电流越________。
【答案】220；大
15、电是社会发展的必备能源，有关人士呼吁请社会有序有效用电，做好节约用电工作．就家庭、学校和社会如何节约用电，请你提出两条合理化的建议：________，________。
【答案】电器不用时，拔掉插头；夏天空调的温度不要调的太低
16、如图所示试电笔的使用方法正确的是________（选填：“甲”或“乙”）．
【答案】乙
17、新建居民楼电路中，当电流过大时________自动断开，切断电路，俗称跳闸：为了避免人不小心接触火线，电流经人体流入大地时发生触电事故，会装上________对人体起到保护作用。
【答案】空气开关；漏电保护器
18、我国普通照明电路使用的是____电，它的频率是____Hz，每秒钟发生____次周期性变化．
【答案】交流 50 50
三、作图题。
19、家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路，使其符合安全用电的要求。
【答案】如图所示：
四、简答题。
20、小明将电冰箱的三脚插头去掉一个脚变成常用的两脚插头，请问：
（1）电冰箱能否正常工作。
（2）这种做法是否合适？说明你判断的理由。
【答案】（1）能 （2）不合适，易引起触电事故
五、计算题。
21、某用户有下列几种用电器：900W电饭煲一个，200W电冰箱一个，750W取暖器一台，100W电视机一个，40W电灯三盏，1500W空调器一台．如果上述用电器同时使用，则应如何选择保险丝的规格？
【答案及解析】六种用电器同时工作的总功率为P总=900W+200W+750W+100W+3×40W+1500W=3570W；
∵P=UI，
∴用户干路的总电流为I最大= = ≈16.2A；
应选择额定电流略大于16.2A的保险丝；
答：上述六种用电器欲同时使用，选择额定电流略大于16.2A的保险丝。
