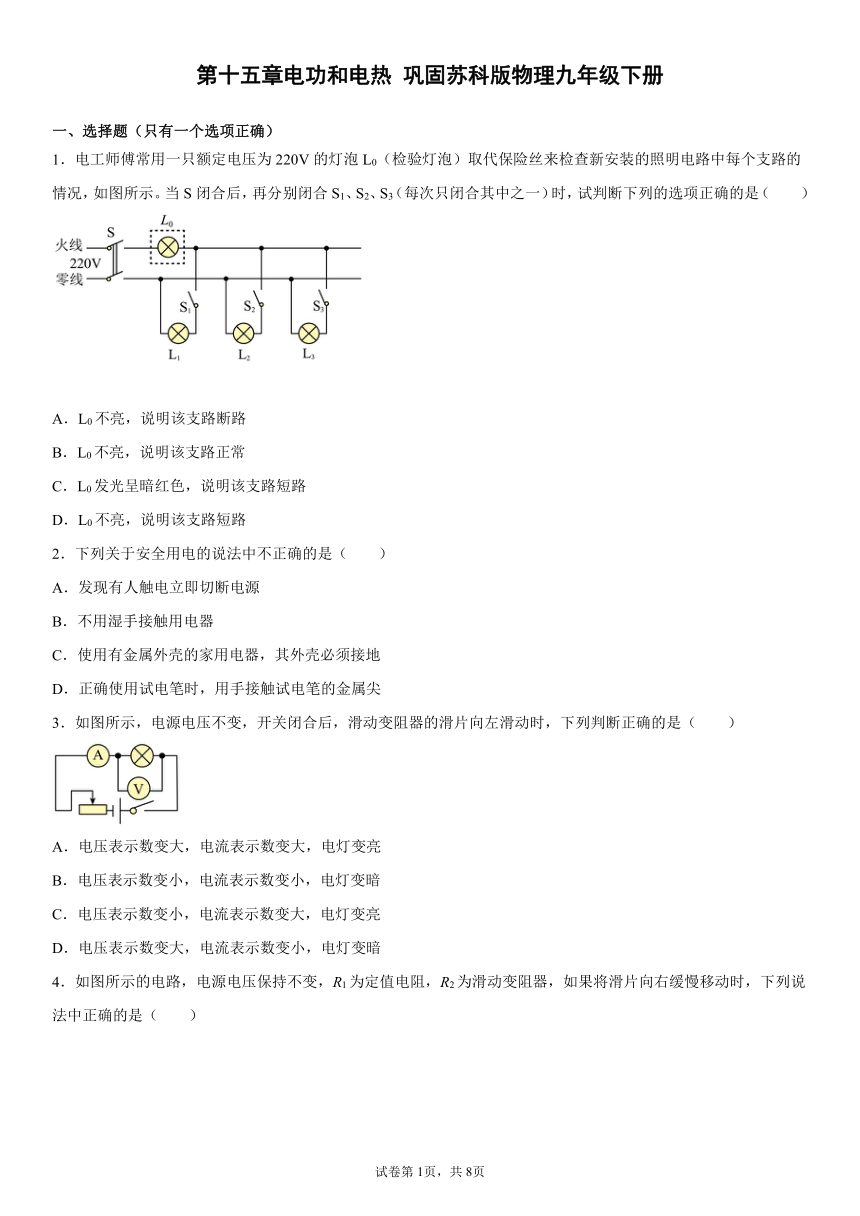

第十五章电功和电热 巩固苏科版物理九年级下册
一、选择题（只有一个选项正确）
1．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一）时，试判断下列的选项正确的是（　　）
A．L0不亮，说明该支路断路
B．L0不亮，说明该支路正常
C．L0发光呈暗红色，说明该支路短路
D．L0不亮，说明该支路短路
2．下列关于安全用电的说法中不正确的是（　　）
A．发现有人触电立即切断电源
B．不用湿手接触用电器
C．使用有金属外壳的家用电器，其外壳必须接地
D．正确使用试电笔时，用手接触试电笔的金属尖
3．如图所示，电源电压不变，开关闭合后，滑动变阻器的滑片向左滑动时，下列判断正确的是（　　）
A．电压表示数变大，电流表示数变大，电灯变亮
B．电压表示数变小，电流表示数变小，电灯变暗
C．电压表示数变小，电流表示数变大，电灯变亮
D．电压表示数变大，电流表示数变小，电灯变暗

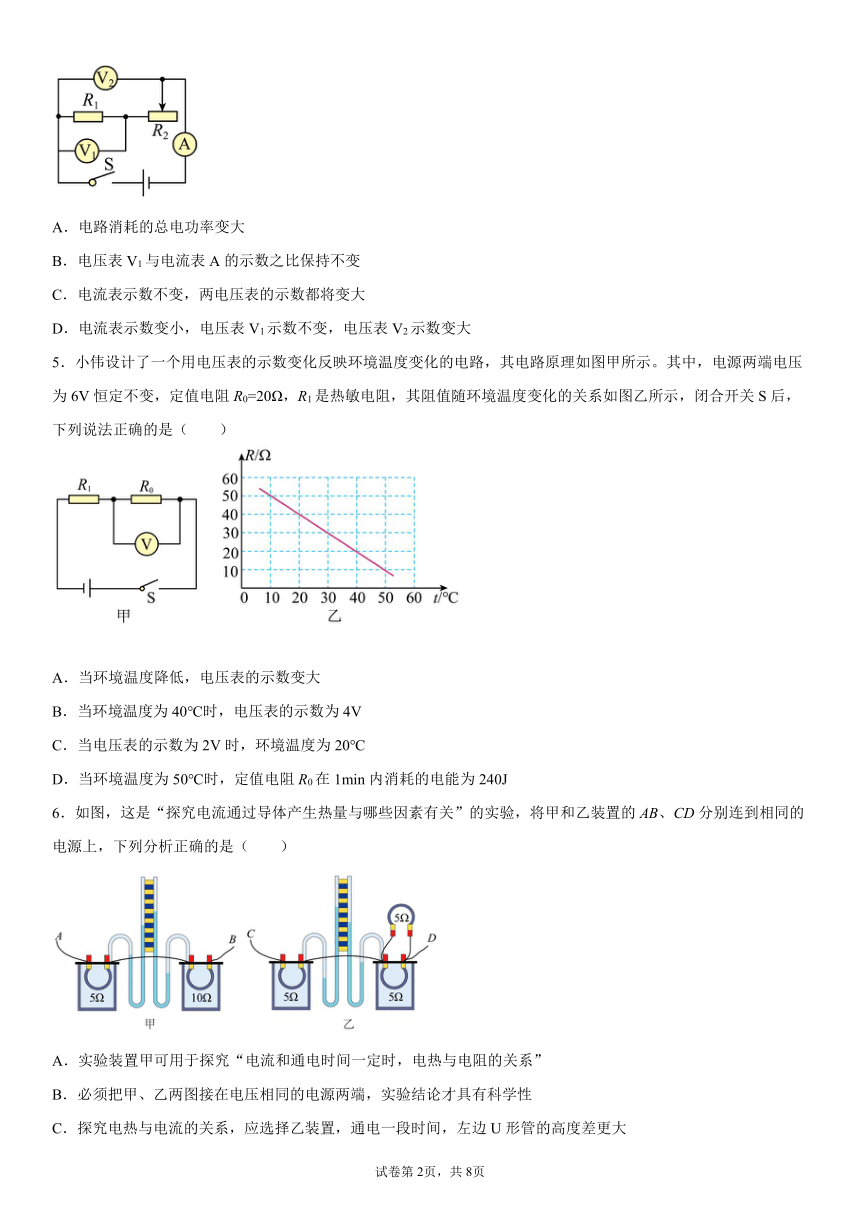

4．如图所示的电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，如果将滑片向右缓慢移动时，下列说法中正确的是（　　）
A．电路消耗的总电功率变大
B．电压表V1与电流表A的示数之比保持不变
C．电流表示数不变，两电压表的示数都将变大
D．电流表示数变小，电压表V1示数不变，电压表V2示数变大
5．小伟设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理如图甲所示。其中，电源两端电压为6V恒定不变，定值电阻R0=20Ω，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，闭合开关S后，下列说法正确的是（　　）
A．当环境温度降低，电压表的示数变大
B．当环境温度为40℃时，电压表的示数为4V
C．当电压表的示数为2V时，环境温度为20℃
D．当环境温度为50℃时，定值电阻R0在1min内消耗的电能为240J
6．如图，这是“探究电流通过导体产生热量与哪些因素有关”的实验，将甲和乙装置的AB、CD分别连到相同的电源上，下列分析正确的是（ ）
A．实验装置甲可用于探究“电流和通电时间一定时，电热与电阻的关系”
B．必须把甲、乙两图接在电压相同的电源两端，实验结论才具有科学性
C．探究电热与电流的关系，应选择乙装置，通电一段时间，左边U形管的高度差更大
D．实验装置乙的电路接通后，U形管的右管中液面上升比左管快

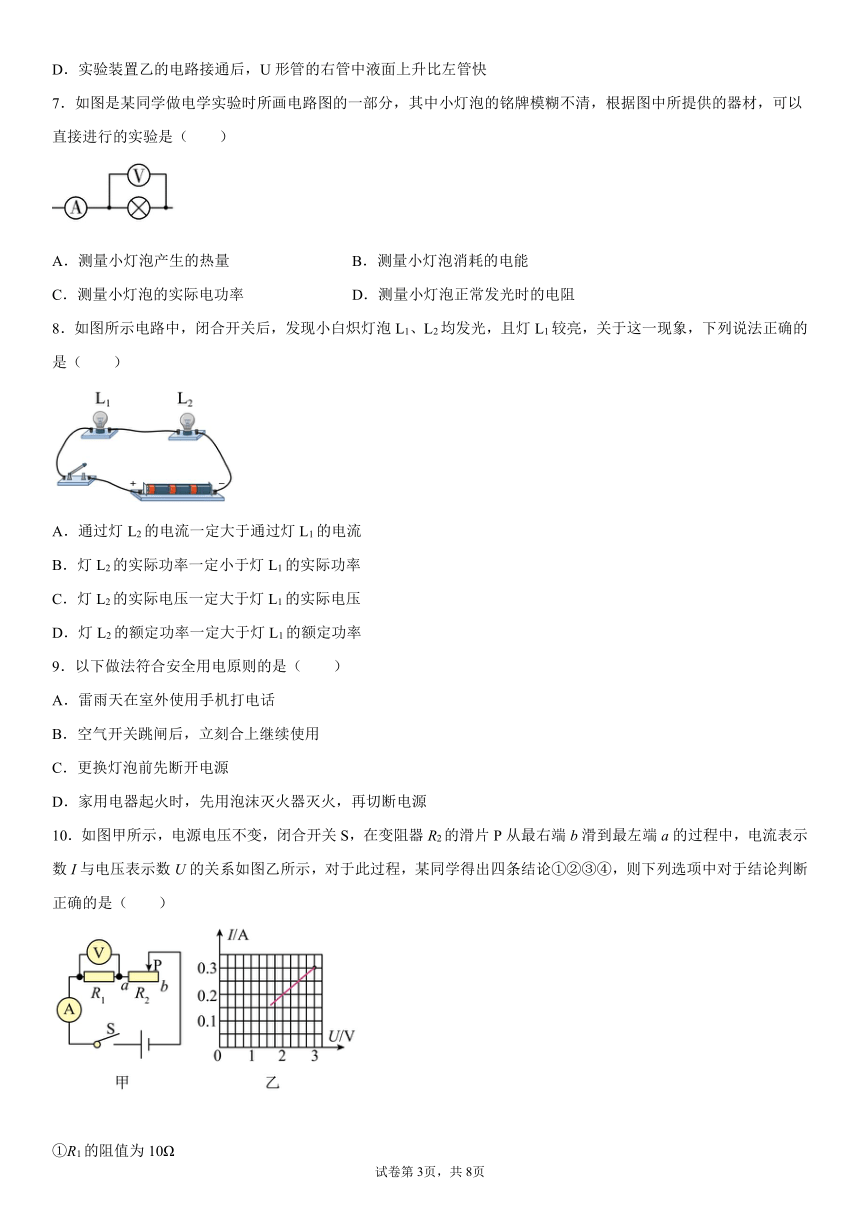

7．如图是某同学做电学实验时所画电路图的一部分，其中小灯泡的铭牌模糊不清，根据图中所提供的器材，可以直接进行的实验是（　　）
A．测量小灯泡产生的热量 B．测量小灯泡消耗的电能
C．测量小灯泡的实际电功率 D．测量小灯泡正常发光时的电阻
8．如图所示电路中，闭合开关后，发现小白炽灯泡L1、L2均发光，且灯L1较亮，关于这一现象，下列说法正确的是（　　）
A．通过灯L2的电流一定大于通过灯L1的电流
B．灯L2的实际功率一定小于灯L1的实际功率
C．灯L2的实际电压一定大于灯L1的实际电压
D．灯L2的额定功率一定大于灯L1的额定功率
9．以下做法符合安全用电原则的是（　　）
A．雷雨天在室外使用手机打电话
B．空气开关跳闸后，立刻合上继续使用
C．更换灯泡前先断开电源
D．家用电器起火时，先用泡沫灭火器灭火，再切断电源
10．如图甲所示，电源电压不变，闭合开关S，在变阻器R2的滑片P从最右端b滑到最左端a的过程中，电流表示数I与电压表示数U的关系如图乙所示，对于此过程，某同学得出四条结论①②③④，则下列选项中对于结论判断正确的是（　　）
①R1的阻值为10Ω

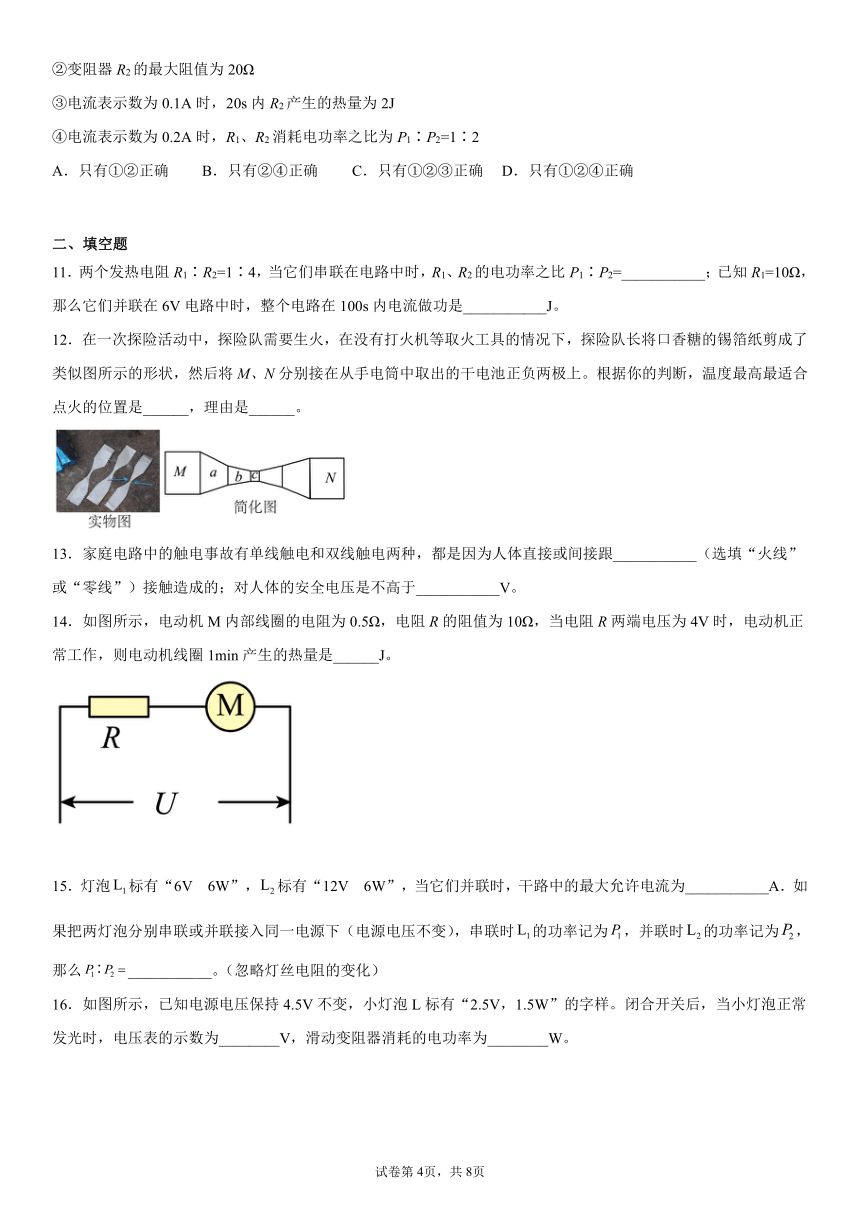

②变阻器R2的最大阻值为20Ω
③电流表示数为0.1A时，20s内R2产生的热量为2J
④电流表示数为0.2A时，R1、R2消耗电功率之比为P1∶P2=1∶2
A．只有①②正确 B．只有②④正确 C．只有①②③正确 D．只有①②④正确
二、填空题
11．两个发热电阻R1∶R2=1∶4，当它们串联在电路中时，R1、R2的电功率之比P1∶P2=___________；已知R1=10Ω，那么它们并联在6V电路中时，整个电路在100s内电流做功是___________J。
12．在一次探险活动中，探险队需要生火，在没有打火机等取火工具的情况下，探险队长将口香糖的锡箔纸剪成了类似图所示的形状，然后将M、N分别接在从手电筒中取出的干电池正负两极上。根据你的判断，温度最高最适合点火的位置是______，理由是______。
13．家庭电路中的触电事故有单线触电和双线触电两种，都是因为人体直接或间接跟___________（选填“火线”或“零线”）接触造成的；对人体的安全电压是不高于___________V。
14．如图所示，电动机M内部线圈的电阻为0.5Ω，电阻R的阻值为10Ω，当电阻R两端电压为4V时，电动机正常工作，则电动机线圈1min产生的热量是______J。
15．灯泡标有“6V　6W”，标有“12V　6W”，当它们并联时，干路中的最大允许电流为___________A．如果把两灯泡分别串联或并联接入同一电源下（电源电压不变），串联时的功率记为，并联时的功率记为，那么___________。（忽略灯丝电阻的变化）
16．如图所示，已知电源电压保持4.5V不变，小灯泡L标有“2.5V，1.5W”的字样。闭合开关后，当小灯泡正常发光时，电压表的示数为________V，滑动变阻器消耗的电功率为________W。

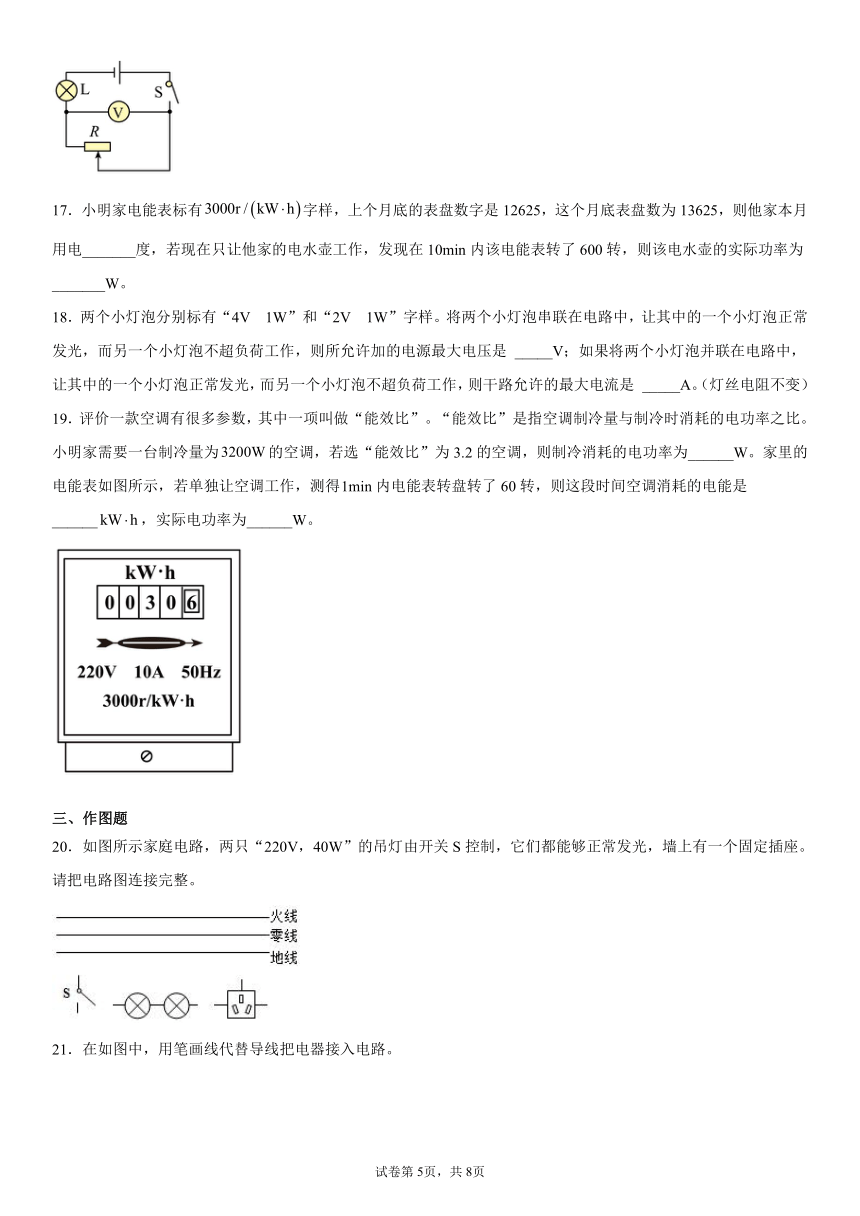

17．小明家电能表标有字样，上个月底的表盘数字是12625，这个月底表盘数为13625，则他家本月用电_______度，若现在只让他家的电水壶工作，发现在10min内该电能表转了600转，则该电水壶的实际功率为_______W。
18．两个小灯泡分别标有“4V 1W”和“2V 1W”字样。将两个小灯泡串联在电路中，让其中的一个小灯泡正常发光，而另一个小灯泡不超负荷工作，则所允许加的电源最大电压是 _____V；如果将两个小灯泡并联在电路中，让其中的一个小灯泡正常发光，而另一个小灯泡不超负荷工作，则干路允许的最大电流是 _____A。（灯丝电阻不变）
19．评价一款空调有很多参数，其中一项叫做“能效比”。“能效比”是指空调制冷量与制冷时消耗的电功率之比。小明家需要一台制冷量为的空调，若选“能效比”为3.2的空调，则制冷消耗的电功率为______W。家里的电能表如图所示，若单独让空调工作，测得内电能表转盘转了60转，则这段时间空调消耗的电能是______，实际电功率为______W。
三、作图题
20．如图所示家庭电路，两只“220V，40W”的吊灯由开关S控制，它们都能够正常发光，墙上有一个固定插座。请把电路图连接完整。
21．在如图中，用笔画线代替导线把电器接入电路。
四、实验题
22．在“测定小灯泡的电功率”的实验中， 已知小灯泡的额定电压为3.8V。如图甲是小严同学连接的实物电路。
（1）连接电路时，开关应______；闭 合开关前，应将滑片P移到_____（选填“C”或“D”）端；
（2）闭合开关，移动滑片P到某一位置，电压表的示数如图乙所示，为______V；要测量小灯泡的额定功率，应将滑片P向端_______（选填“C”或“D”）的方向滑动；
（3）小灯泡正常发光时电流表的示数如图丙所示，则小灯泡的额定功率是_______W。
23．小明用图所示的装置，探究“电流通过导体所产生的热量与电阻大小的关系”。他将两段阻值不同的电阻丝（R1（1）在这个实验中，电流产生热量的多少是通过______体现出来的；
（2）闭合开关一段时间，小明发现左侧的U形管中液面高度的变化比右侧的U形管中液面高度的变化要______（选填“大”或“小”）一些。这说明在通电时间和______相同时，电阻越大，导体产生的热量越______（选填“多”或“少”）；
（3）邻组的小丽用题图的相同的装置进行实验，她在实验过程中发现实验现象并不明显，导致上述现象的可能原因是什么？（写出1种即可）______。
24．在“测小灯泡电功率实验”中，小灯泡L1额定电压为2.5V。
（1）图甲是小明测定小灯泡L1额定功率的实物电路图，请你用笔画线代替导线帮他补充完整，要求：滑动变阻器的滑片P向左移时，灯泡发光变暗______；
（2）闭合开关，移动滑片至某位置时，电压表示数为1.5V。若使小灯泡L1正常发光，应将移动滑片向______（选填“A”或“B”）端移动。当电压表示数为2.5V时，电流表示数如图乙所示，则小灯泡L1的额定功率为______W；
（3）仅用该实验装置中的器材，以下探究活动能够完成的是______。
A．测量小灯泡的电阻
B．探究欧姆定律
C．探究焦耳定律的特点
五、计算题
25．现在很多家用电器都有待机功能，可以通过遥控器开机、关机，而不必断开电源，家用电器在待机状态下也要消耗电能，下表是小明同学查阅的电视机的有关数据。
（1）待机时，通过电视机的电流是多少？
（2）如果在不使用电视机时，能及时断开电源，每个月（按30天计）可节约多少电能？
家用电器 电视机
待机功率P/kW 0.0088
每天累计待机时间t/h 15
26．一小灯泡额定电压为2.5V，小灯泡电流随电压变化的曲线图甲所示，将它连入如图乙所示电路中，电源电压为6V且保持不变。求：
（1）小灯泡的额定功率？
（2）为保证小灯泡正常发光，此时滑动变阻器连入电路的电阻大小？
（3）当电流表的示数为0.15A时，电路在1min内消耗的电能？
27．如图所示的电路，电源电压保持不变，电阻R1为20Ω，只闭合开关S1时，电流表的示数为0.3A，同时闭合S1、S2时，电流表的示数为0.5A。求：
（1）电源电压；
（2）R2的阻值大小；
（3）S1、S2均闭合时，通电1min，电路消耗的总电能是多少。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．A
2．D
3．B
4．B
5．C
6．C
7．C
8．B
9．C
10．A
11．1∶4 450
12．c
13．火线 36
14．4.8
15．1.25 4∶25
16．2 1.2
17．100 1200
18．5 0.625
19．1000W 1200W
20．
21．
22．断开 C 2.5 D 1.14
23．U形管中液面高度的变化 小 电流 多 装置气密性不好（或电阻R1、R2的阻值相近）
24． B 0.65 ABC
25．（1）0.04A；（2）3.96kW·h
26．（1）0.5W；（2）17.5Ω（3）54J
27．（1）6V；（2）30Ω；（3）180J答案第1页，共2页
