2.5 光的反射和折射（光学作图）练习（含答案）

光的反射、平面镜成像、光的折射作图

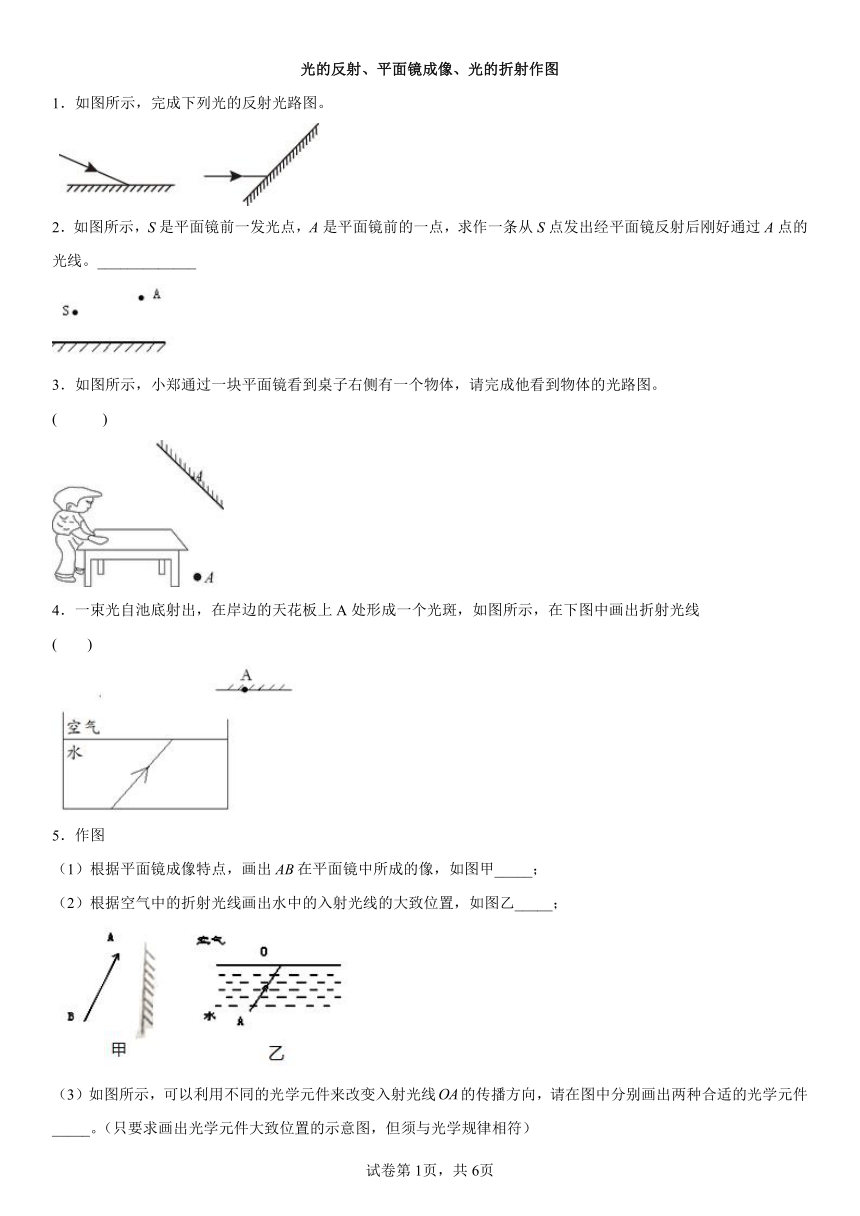

1．如图所示，完成下列光的反射光路图。
2．如图所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线。_____________
3．如图所示，小郑通过一块平面镜看到桌子右侧有一个物体，请完成他看到物体的光路图。
( )
4．一束光自池底射出，在岸边的天花板上A处形成一个光斑，如图所示，在下图中画出折射光线
( )
5．作图
（1）根据平面镜成像特点，画出在平面镜中所成的像，如图甲_____；
（2）根据空气中的折射光线画出水中的入射光线的大致位置，如图乙_____；
（3）如图所示，可以利用不同的光学元件来改变入射光线的传播方向，请在图中分别画出两种合适的光学元件_____。（只要求画出光学元件大致位置的示意图，但须与光学规律相符）

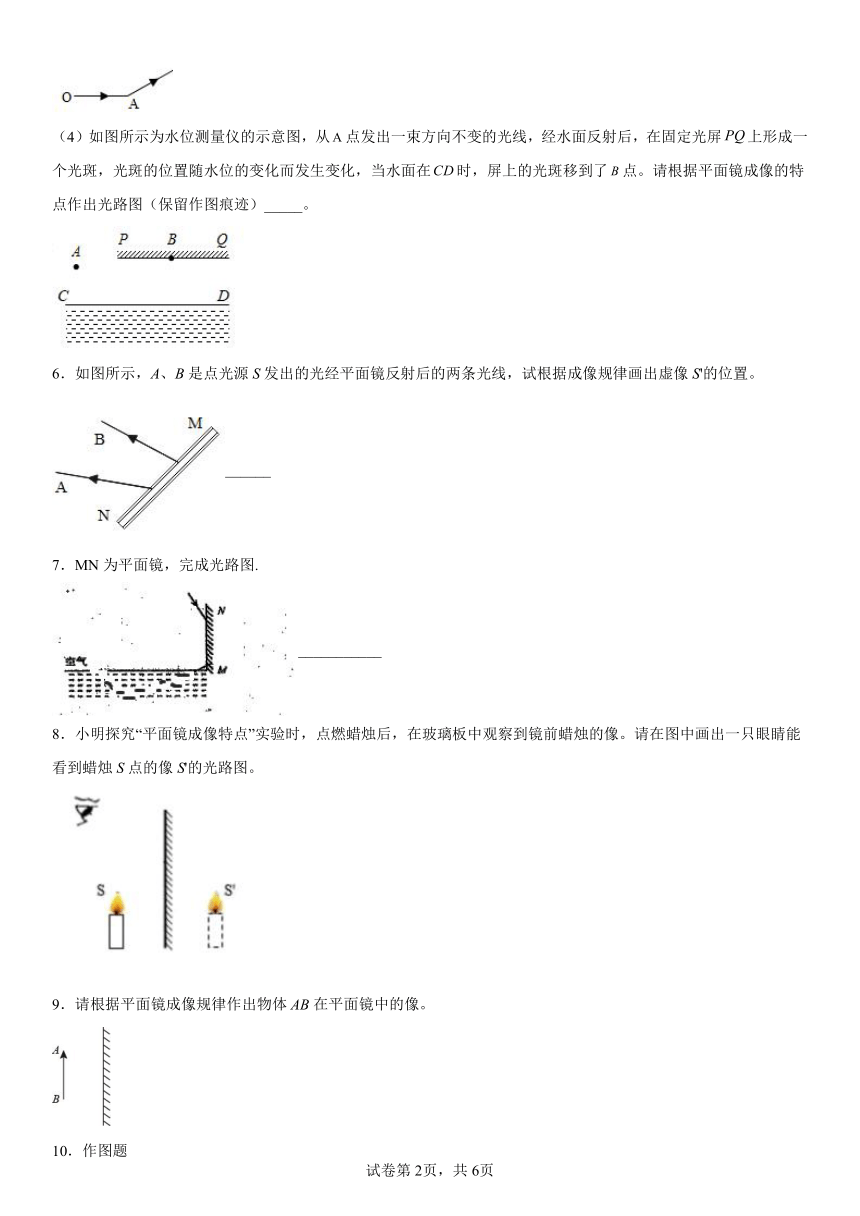

（4）如图所示为水位测量仪的示意图，从点发出一束方向不变的光线，经水面反射后，在固定光屏上形成一个光斑，光斑的位置随水位的变化而发生变化，当水面在时，屏上的光斑移到了点。请根据平面镜成像的特点作出光路图（保留作图痕迹）_____。
6．如图所示，A、B是点光源S发出的光经平面镜反射后的两条光线，试根据成像规律画出虚像S'的位置。
______
7．MN为平面镜，完成光路图.
___________
8．小明探究“平面镜成像特点”实验时，点燃蜡烛后，在玻璃板中观察到镜前蜡烛的像。请在图中画出一只眼睛能看到蜡烛S点的像S'的光路图。
9．请根据平面镜成像规律作出物体AB在平面镜中的像。
10．作图题

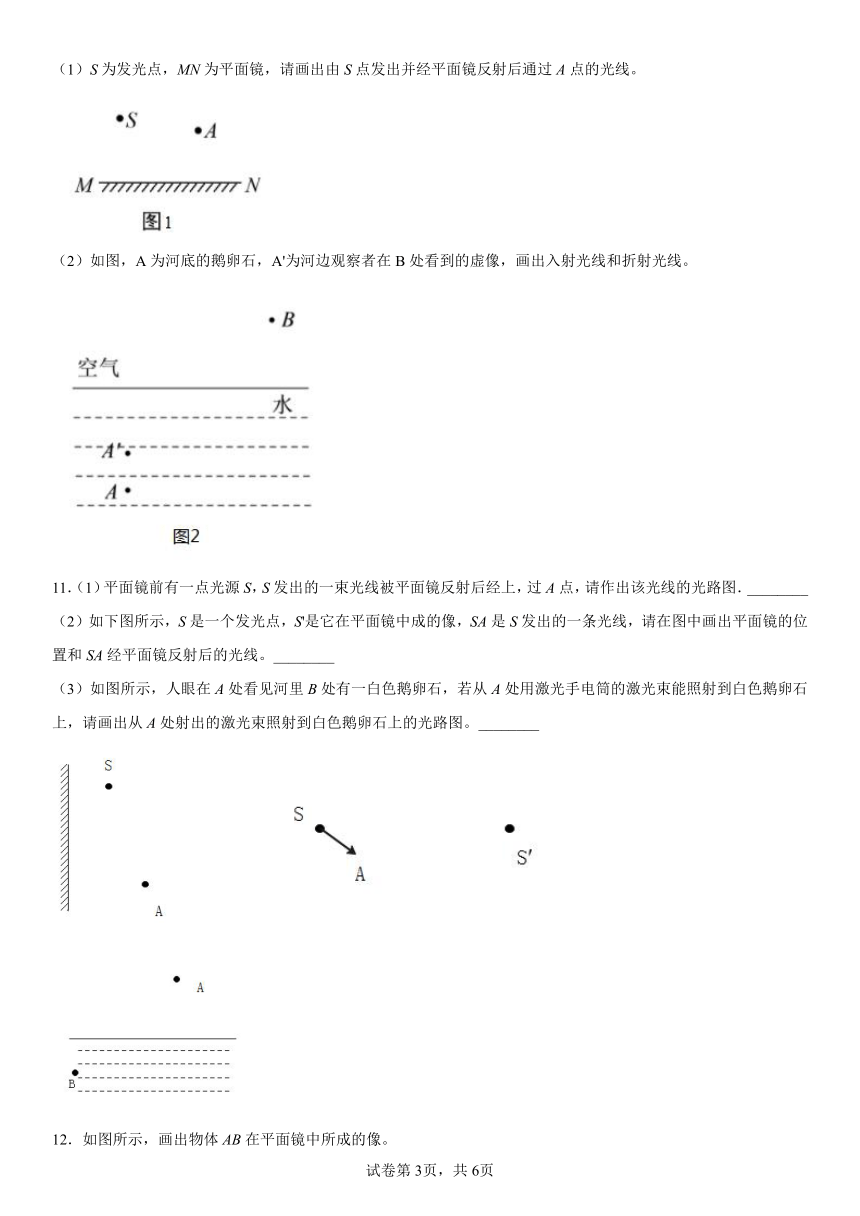

（1）S为发光点，MN为平面镜，请画出由S点发出并经平面镜反射后通过A点的光线。
（2）如图，A为河底的鹅卵石，A'为河边观察者在B处看到的虚像，画出入射光线和折射光线。
11．（1）平面镜前有一点光源S，S发出的一束光线被平面镜反射后经上，过A点，请作出该光线的光路图．________
（2）如下图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。________
（3）如图所示，人眼在A处看见河里B处有一白色鹅卵石，若从A处用激光手电筒的激光束能照射到白色鹅卵石上，请画出从A处射出的激光束照射到白色鹅卵石上的光路图。________
12．如图所示，画出物体AB在平面镜中所成的像。

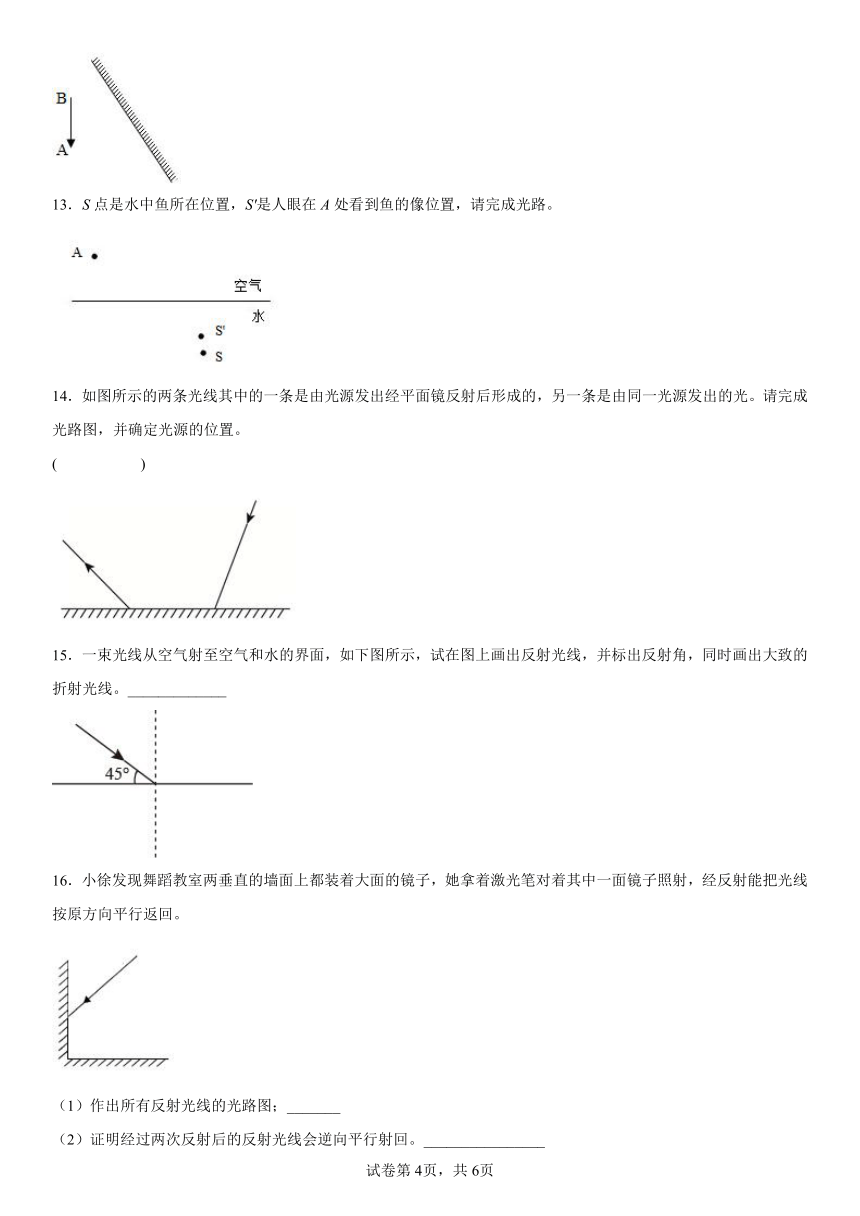

13．S点是水中鱼所在位置，S'是人眼在A处看到鱼的像位置，请完成光路。
14．如图所示的两条光线其中的一条是由光源发出经平面镜反射后形成的，另一条是由同一光源发出的光。请完成光路图，并确定光源的位置。
( )
15．一束光线从空气射至空气和水的界面，如下图所示，试在图上画出反射光线，并标出反射角，同时画出大致的折射光线。_____________
16．小徐发现舞蹈教室两垂直的墙面上都装着大面的镜子，她拿着激光笔对着其中一面镜子照射，经反射能把光线按原方向平行返回。
（1）作出所有反射光线的光路图；_______
（2）证明经过两次反射后的反射光线会逆向平行射回。________________

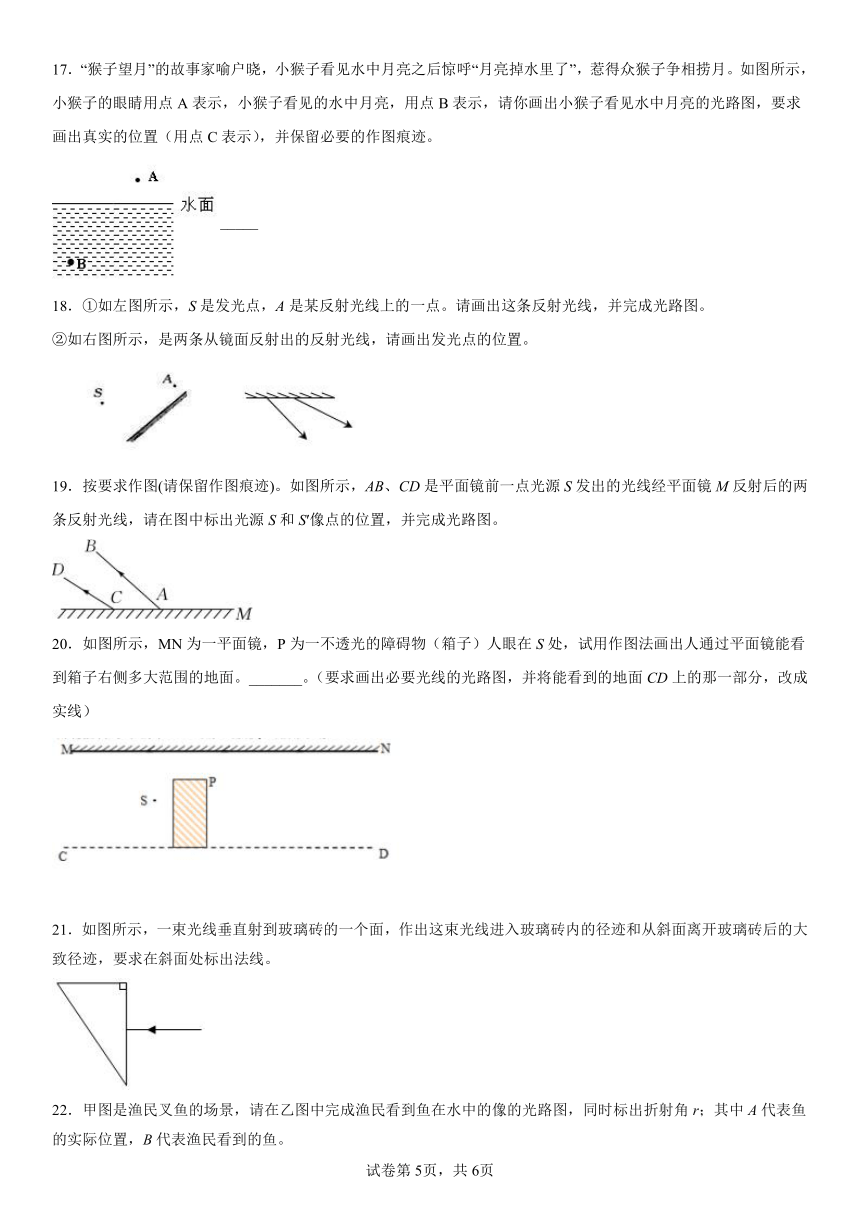

17．“猴子望月”的故事家喻户晓，小猴子看见水中月亮之后惊呼“月亮掉水里了”，惹得众猴子争相捞月。如图所示，小猴子的眼睛用点A表示，小猴子看见的水中月亮，用点B表示，请你画出小猴子看见水中月亮的光路图，要求画出真实的位置（用点C表示），并保留必要的作图痕迹。
_____
18．①如左图所示，S是发光点，A是某反射光线上的一点。请画出这条反射光线，并完成光路图。
②如右图所示，是两条从镜面反射出的反射光线，请画出发光点的位置。
19．按要求作图(请保留作图痕迹)。如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和S′像点的位置，并完成光路图。
20．如图所示，MN为一平面镜，P为一不透光的障碍物（箱子）人眼在S处，试用作图法画出人通过平面镜能看到箱子右侧多大范围的地面。_______。（要求画出必要光线的光路图，并将能看到的地面CD上的那一部分，改成实线）
21．如图所示，一束光线垂直射到玻璃砖的一个面，作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹，要求在斜面处标出法线。
22．甲图是渔民叉鱼的场景，请在乙图中完成渔民看到鱼在水中的像的光路图，同时标出折射角r；其中A代表鱼的实际位置，B代表渔民看到的鱼。
23．如图所示，小明想利用平面镜，将一束与水平面成60°角的太阳光水平射入山洞中，请完成该光路；画出平面镜的位置，并标出反射角的度数。
24．如图所示，甲图中猴子在岸边看水中的月亮。若猴子的眼睛用点A表示，空中的月亮用点M表示，请在乙图中画出猴子看见水中月亮的光路。
