第十二章 简单机械
第2节　滑轮
第2课时　滑轮组及其他简单机械
情景导入

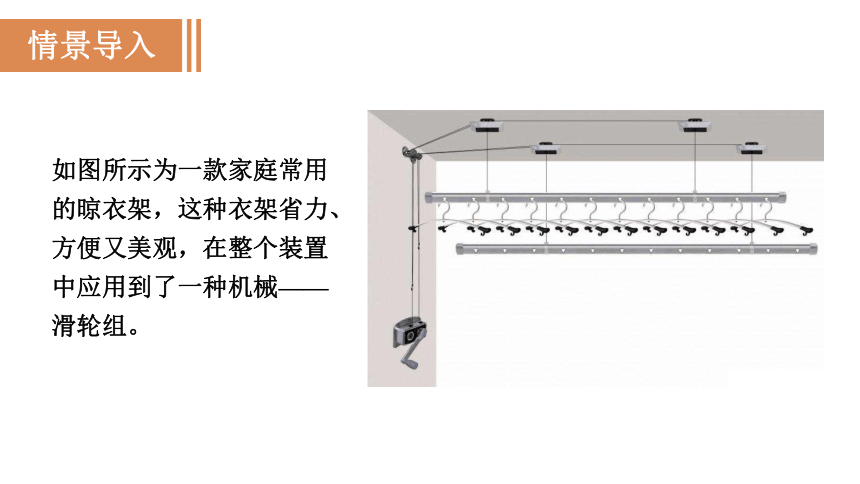

如图所示为一款家庭常用的晾衣架，这种衣架省力、方便又美观，在整个装置中应用到了一种机械——滑轮组。
定滑轮可以改变力的方向，但不能省力。
动滑轮可以省力，但不能改变力的方向。
能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？
合作探究
知识点一 滑轮组
提出问题
多媒体展示

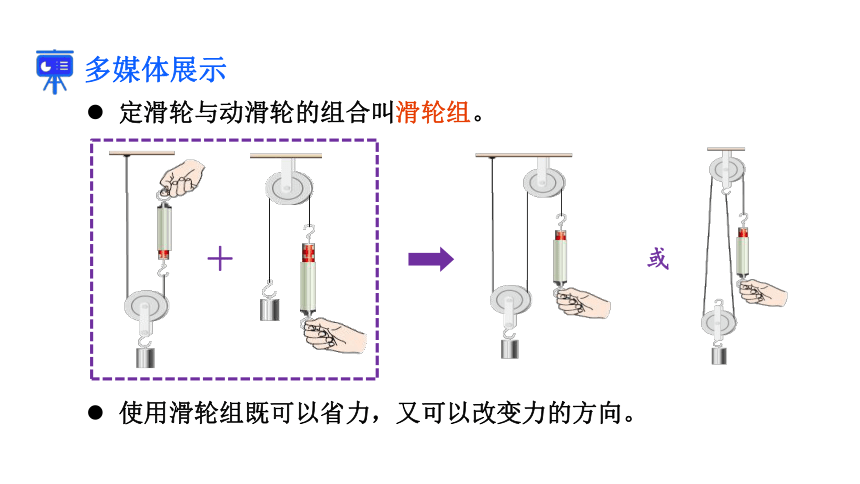

定滑轮与动滑轮的组合叫滑轮组。
＋
或
使用滑轮组既可以省力，又可以改变力的方向。
交流讨论

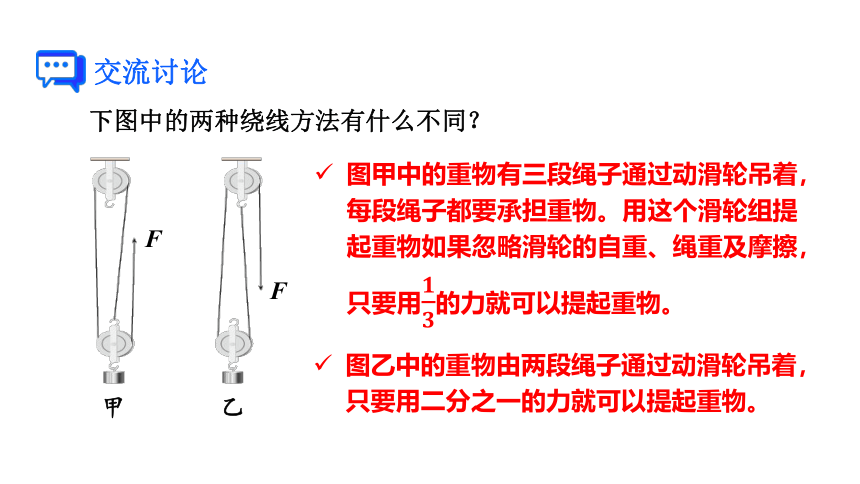

下图中的两种绕线方法有什么不同？
图甲中的重物有三段绳子通过动滑轮吊着，每段绳子都要承担重物。用这个滑轮组提起重物如果忽略滑轮的自重、绳重及摩擦，只要用的力就可以提起重物。
图乙中的重物由两段绳子通过动滑轮吊着，只要用二分之一的力就可以提起重物。
F
甲
F
乙

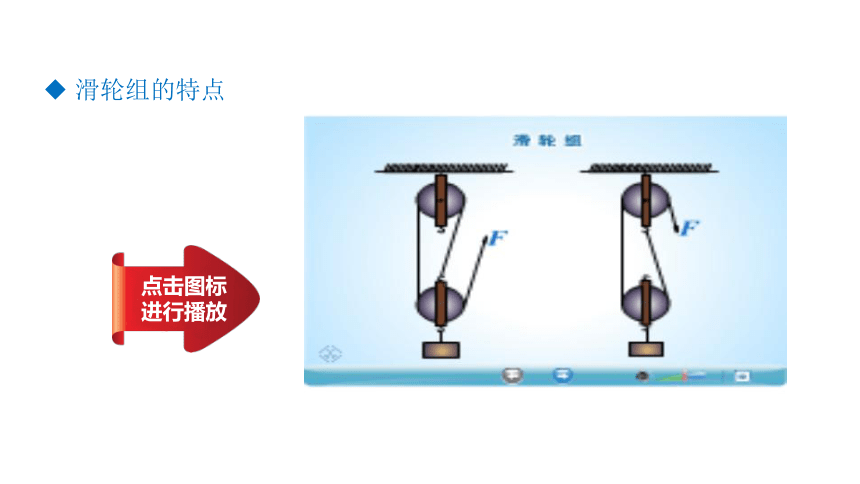

滑轮组的特点
点击图标
进行播放
归纳总结

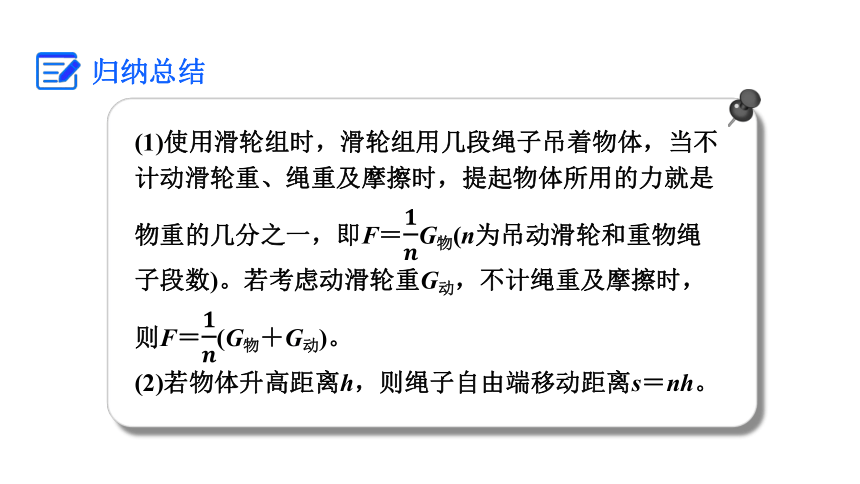

(1)使用滑轮组时，滑轮组用几段绳子吊着物体，当不计动滑轮重、绳重及摩擦时，提起物体所用的力就是物重的几分之一，即F＝G物(n为吊动滑轮和重物绳子段数)。若考虑动滑轮重G动，不计绳重及摩擦时，则F＝(G物＋G动)。
(2)若物体升高距离h，则绳子自由端移动距离s＝nh。

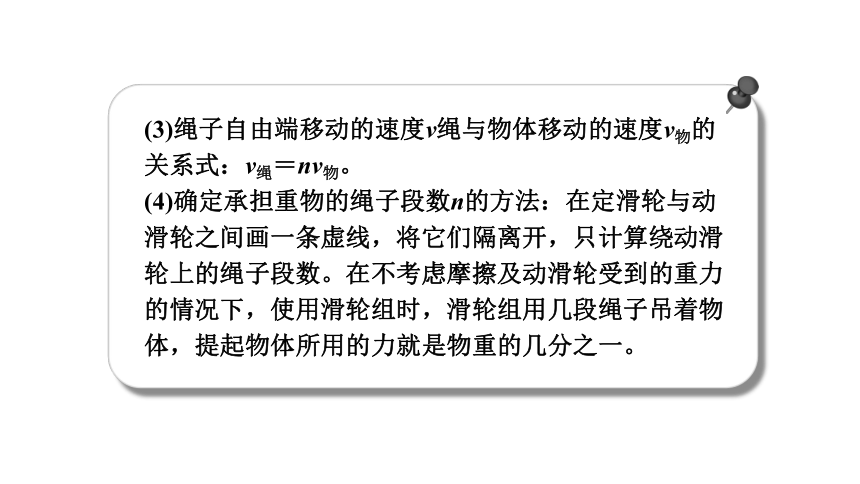

(3)绳子自由端移动的速度v绳与物体移动的速度v物的关系式：v绳＝nv物。
(4)确定承担重物的绳子段数n的方法：在定滑轮与动滑轮之间画一条虚线，将它们隔离开，只计算绕动滑轮上的绳子段数。在不考虑摩擦及动滑轮受到的重力的情况下，使用滑轮组时，滑轮组用几段绳子吊着物体，提起物体所用的力就是物重的几分之一。

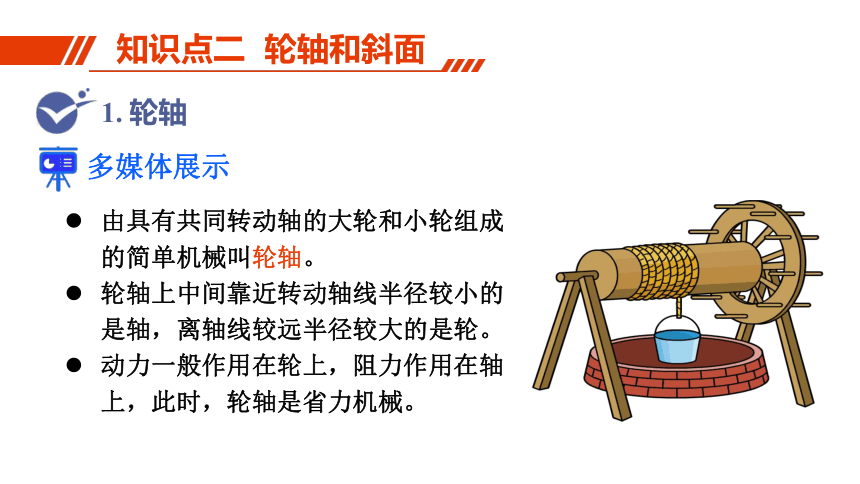

由具有共同转动轴的大轮和小轮组成的简单机械叫轮轴。
轮轴上中间靠近转动轴线半径较小的是轴，离轴线较远半径较大的是轮。
动力一般作用在轮上，阻力作用在轴上，此时，轮轴是省力机械。
1. 轮轴
知识点二 轮轴和斜面
多媒体展示
轮轴也相当于一个杠杆(如图)，轮和轴的中心O点是支点，作用在轮上的力F1是动力，作用在轴上的力F2为阻力，轮半径为R，轴半径为r，由杠杆平衡条件可知F1R＝F2r，R＞r，故F1＜F2，所以轮轴省力。
用螺丝刀拧螺丝时，手抓的木柄较粗的部分是轮，金属杆部分较细的是轴，因此螺丝刀拧螺丝是轮轴。
门把手
自行车踏板
生活中常见的轮轴
归纳总结
轮轴：由具有共同转动轴的大轮和小轮组成的简单机械，实质是一个可以连续转动的杠杆，使用轮轴可以省力。
注意：轮轴使用时，当轮半径是轴半径的n倍时，在不计摩擦情况下，作用在轮上的力的大小为作用在轴上的力的大小的。
2. 斜面
斜面也是一种简单机械，这种简单机械对我们有什么用呢？想一想骑自行车上坡直线行驶和弯曲行驶时的情景。
提出问题
多媒体展示
使用斜面看起来是费了距离，但是省了力，如果从山下直通山顶需要很大的力，不容易爬上去，而沿着弯弯曲曲的盘山公路行走就可以用较小的力爬上山。
生活中常见的斜面
注意：斜面长是斜面高度的n倍时，在不计摩擦的情况下，所用的推力为物重的n分之一。
归纳总结
(1)斜面是一个费了距离但能省力的简单机械。
(2)理想情况下斜面公式：Fl＝Gh。
(3)斜面是一种省力的简单机械，斜面的倾角越小越省力，可见在高度一定的情况下，斜面越长越省力。
课堂小结
滑轮组
滑轮组及其他简单机械
轮轴
和斜面
优点：既省力又可以改变用力的方向
缺点：多移动距离；结构复杂，需要较多滑轮
轮组中拉力F、物重G与绳子段数n的关系：
F＝G（不计滑轮重、绳重及摩擦）
物体上升的高度h、自由端移动的距离s与绳
子段数n的关系：s＝nh
轮轴、斜面
轮轴实质：一个可以连续转动的杠杆，使用轮轴可以省力
随堂检测
1．下列各种机械中，不省力的机械是（　　）
D
B．钢丝钳
C．动滑
D．旗杆顶定滑轮
A．斜面
2．斜面是一种简单机械，生活中经常用到它，甲、乙两人分别用如图所示的两种方法，将同样的物体拉到斜面顶端，下列说法正确的是（　　）
A．甲的方法可以省力，也能省功
B．甲的方法可以省力，但不能省功
C．乙的方法可以省力，但不能省功
D．乙的方法不可以省力，但能省功
B
3．小明利用如图所示的装置探究滑轮组的特点，他将重为5 N的物体匀速提高了1 m，每个滑轮重均为1 N，不计绳重及摩擦，则绳端移动
距离是____ m，施加在绳端的
拉力F是____ N，悬挂定滑轮
处拉力F′是_____ N。
F
F′
2
3
10
