【2020·淮安淮安区一模】(1)如图甲所示，通电的直导线向左运动，说明________对通电直导线有力的作用；仅对调电源的正负极接线，通电直导线会向________运动，说明通电导体的受力方向与________________有关．
1
磁场
右
电流的方向
(2)如图乙所示，金属框上部的中央与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，金属框可绕电池持续转动．由此可推知，构成柱形物的材料应具有较好的________、____________(填写物理属性)，此装置是最简单的________(填“发电机”或“电动机”)．
磁性
导电性
电动机

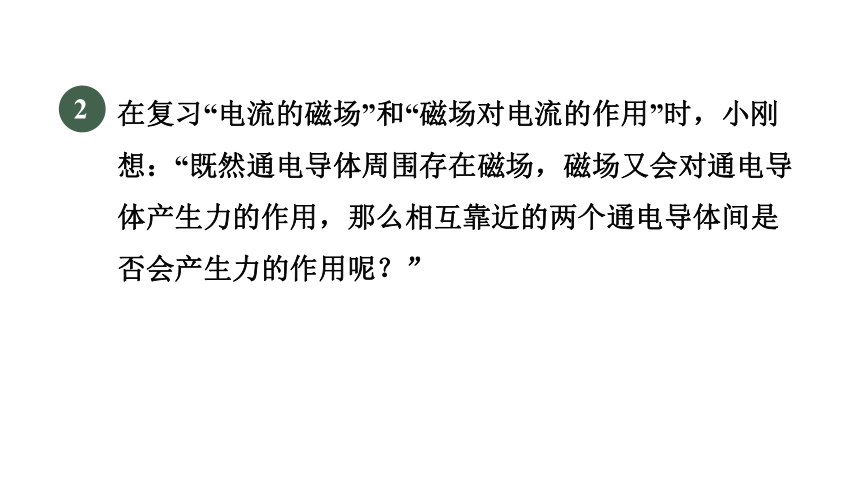

在复习“电流的磁场”和“磁场对电流的作用”时，小刚想：“既然通电导体周围存在磁场，磁场又会对通电导体产生力的作用，那么相互靠近的两个通电导体间是否会产生力的作用呢？”
2
(1)于是，他和小强商议通过实验来研究这一问题．他们找到了两根柔软的导线，相距较近地并排固定在接线板上，实验电路如图甲所示．通过实验观察到的现象如图乙所示．
实验表明：两个通电导体之间____________________．
存在相互作用力
(2)小强认为，如果改变其中一个通电导体的电流方向，则它们之间作用力的方向也会发生改变．
小强这样想的理由是电流产生的磁场方向是由________的方向决定的，当一个通电导体中电流的方向改变时，它产生的磁场方向也会发生改变；而磁场对通电导体的作用力的方向与________的方向和________的方向有关，另一个通电导体中电流的方向不变，但磁场的方向变化了，它受到的磁场力的方向就会改变．
电流
电流
磁场
(3)如果开始实验时，小刚和小强没有找到柔软的导线，而是用较硬的普通铝芯电线进行实验，你认为会出现怎样的情况？
解：难以观察到通电导体之间相互作用的现象．
小明练习制作直流电动机模型：他用回形针做成两个支架，分别与电池的两极相连．用漆包线绕一个矩形线圈，以线圈引线为轴，由于线圈绕制时，总有一侧略微重些，放在支架上总是一侧向下，小明用小刀刮去轴的一端全部漆皮，另一端只刮去下半周漆皮．将线圈放在支架上，磁体放在线圈下方．闭合开关，线圈就连续转动了．
3
(1)只刮去下半周漆皮的作用相当于直流电动机中________的作用．
换向器
(2)当小明把线圈下方的磁铁拿走以后，线圈________(填“能”或“不能”)继续转动，他用手去触摸线圈时，发现线圈特别热，这是由于________________，此时电能全部转化为________．
不能
电流的热效应
内能
(3)要改变线圈的转动方向，可以通过_________________
_________________来实现．
改变电流方向
或者改变磁场方向
【2020·泰州】在安装直流电动机模型的实验中，小明将组装好的电动机模型、滑动变阻器、电源、开关串联起来，如图甲所示．
4
(1)小明闭合开关，发现线圈不转，他用手轻轻转了一下线圈，电动机模型开始正常转动．线圈原来不转的原因可能是________________________．
线圈刚好处在平衡位置
(2)若要电动机转速加快，小明应将滑动变阻器的滑片向________移动．
左
(3)接下来，小明把永磁铁换成图乙所示的电磁铁，并将电磁铁线圈的两个接线柱M、N分别与电刷A、B相连，使电磁铁线圈与电动机模型线圈并联后，合用一个电源．当对调接在电源正、负极上的导线时，电动机线圈转动的方向会不会改变？答：____________，
理由是_______________________________．
不会
电流方向和磁场方向同时改变
(4)完成以上实验后，小明取下图甲中的电源换上小灯泡，在模型的转轴上绕上细线，如图丙所示，然后快速拉动细线，使线圈转动起来，结果小灯泡发光，此时这个模型就相当于________机．
发电
【2020·扬州】在“探究什么情况下磁可以生电”的实验中：
(1)小星设计的电路如图甲所示，在蹄形磁体的磁场中放置一根导线ab，ab的两端分别跟开关、螺线管连接，螺线管旁放置一个小磁针，
当ab中产生电流时，螺线管中
有________通过，小磁针会发
生偏转．
电流
5
(2)小星闭合开关后，不管导线ab在磁场中怎样运动，小磁针都不偏转，是没有产生电流，还是产生的电流太微弱？他换用了一个灵敏电流表代替螺线管和小磁针，如果灵敏电流表指针发生偏转，表明ab中产生电流，实验的情况如图乙所示．
A．观察并分析①②③现象可知，导体静止时，________产生感应电流；导体沿着磁感线方向运动时，不能产生感应电流；导体切割磁感线运动时，________产生感应电流．(均填“能”或“不能”)．
B．观察并分析③④现象可知：产生感应电流的条件之一是________________．
不能
能
电路闭合
(3)对比图甲和图乙两次实验后，小星认为：图甲中小磁针不发生偏转，不是没有产生电流，而是______________
_______．
产生的电流太
微弱
【2021·福州】小华在探究怎样产生感应电流的实验中，设计了如图所示的实验装置．
6
(1)将磁体向右插入螺线管中时，观察到灵敏电流计的指针向右偏转，由此可知：_________________________.
电路中有电流
(2)将磁体从螺线管中向左拔出时，会观察到灵敏电流计的指针向________(填“左”或“右”)偏转．
左
(3)通过前两步实验，可得出感应电流的方向与__________方向有关．
磁体运动
【2020·南昌】探究产生感应电流条件的实验步骤如图甲、乙、丙所示．
7
(1)本实验中，我们通过观察______________________来判断电路中是否有感应电流．
电流表指针是否偏转
(2)比较图中的________两图可知，产生感应电流的一个条件是电路要闭合；比较图中的________两图可知，产生感应电流的另一个条件是导体要在磁场中做切割磁感线运动．
甲、丙
甲、乙
(3)若图甲中AB棒不动，磁铁左右水平运动，电路中______
(填“有”或“无”)感应电流．
有
(4)实验过程中，某些同学按图甲方法进行操作时，实验现象不太明显，请你分别从实验装置和操作过程两方面各提出一条改进的措施，实验装置方面：______________
______；操作过程方面：____________________．
换用磁性更强
的磁铁
加快导体的移动速度
【2021·枣庄】学习了电磁感应现象后，小雨同学还想进一步探究感应电流的大小与哪些因素有关．他使用的装置如图所示：铁块E、F上绕有导线并与开关、滑动变阻器、电源、灯泡组成电路．
线框abcd与灵敏电流计G相连．
(线框abcd在铁块E、F上方，
实验过程中线框不扭转)
8
【猜想与假设】
小雨做出了如下猜想：
A．感应电流的大小与磁场的强弱有关；
B．感应电流的大小与导体切割磁感线的速度有关．
【设计与进行实验】
(1)小雨探究猜想A的设计思路如下：改变电磁铁的_____
______进行多次实验，每次实验保持线框沿竖直向下穿过电磁铁磁场的速度相等，观察并记录每次实验中灵敏电流计G指针偏转的格数．
磁性
强弱
(2)要探究猜想B，实验时应保持电磁铁________不变，改变线框切割磁感线的速度进行多次实验，分别记下每次实验中灵敏电流计指针偏转的格数，实验数据记录如表所示．
磁性强弱
实验次数 切割磁感线的速度 电流计指针偏转格数
1 慢速 1.5格
2 中速 2.5格
3 快速 4格
【分析论证】
(3)分析表格数据可得出的结论是：其他条件都相同时，_________________________，闭合电路中产生的感应电流越大．
导体切割磁感线的速度越大
【交流评估】
(4)实验中用电磁铁代替永磁体的好处是______________
__________．
(5)按照小雨的设计思路探究猜想A，实验时在操作上存在的困难是________________________________．
易于改变磁体
的磁性强弱
难以控制每次移动线框的速度相等
