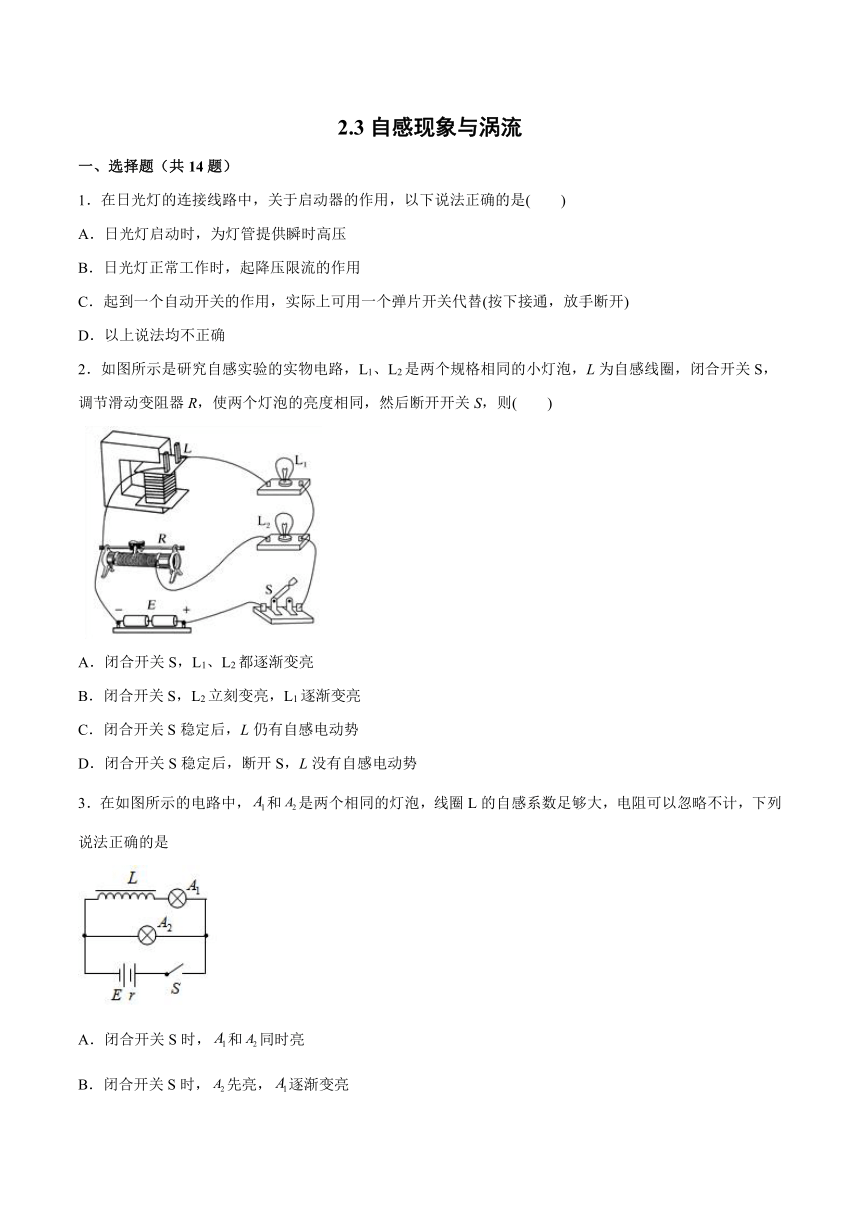

2.3自感现象与涡流
一、选择题（共14题）
1．在日光灯的连接线路中，关于启动器的作用，以下说法正确的是( )
A．日光灯启动时，为灯管提供瞬时高压
B．日光灯正常工作时，起降压限流的作用
C．起到一个自动开关的作用，实际上可用一个弹片开关代替(按下接通，放手断开)
D．以上说法均不正确
2．如图所示是研究自感实验的实物电路，L1、L2是两个规格相同的小灯泡，L为自感线圈，闭合开关S，调节滑动变阻器R，使两个灯泡的亮度相同，然后断开开关S，则( )
A．闭合开关S，L1、L2都逐渐变亮
B．闭合开关S，L2立刻变亮，L1逐渐变亮
C．闭合开关S稳定后，L仍有自感电动势
D．闭合开关S稳定后，断开S，L没有自感电动势
3．在如图所示的电路中，和是两个相同的灯泡，线圈L的自感系数足够大，电阻可以忽略不计，下列说法正确的是
A．闭合开关S时，和同时亮
B．闭合开关S时，先亮，逐渐变亮
C．断开开关S时，闪亮一下再熄灭
D．断开开关S时，流过的电流方向向左

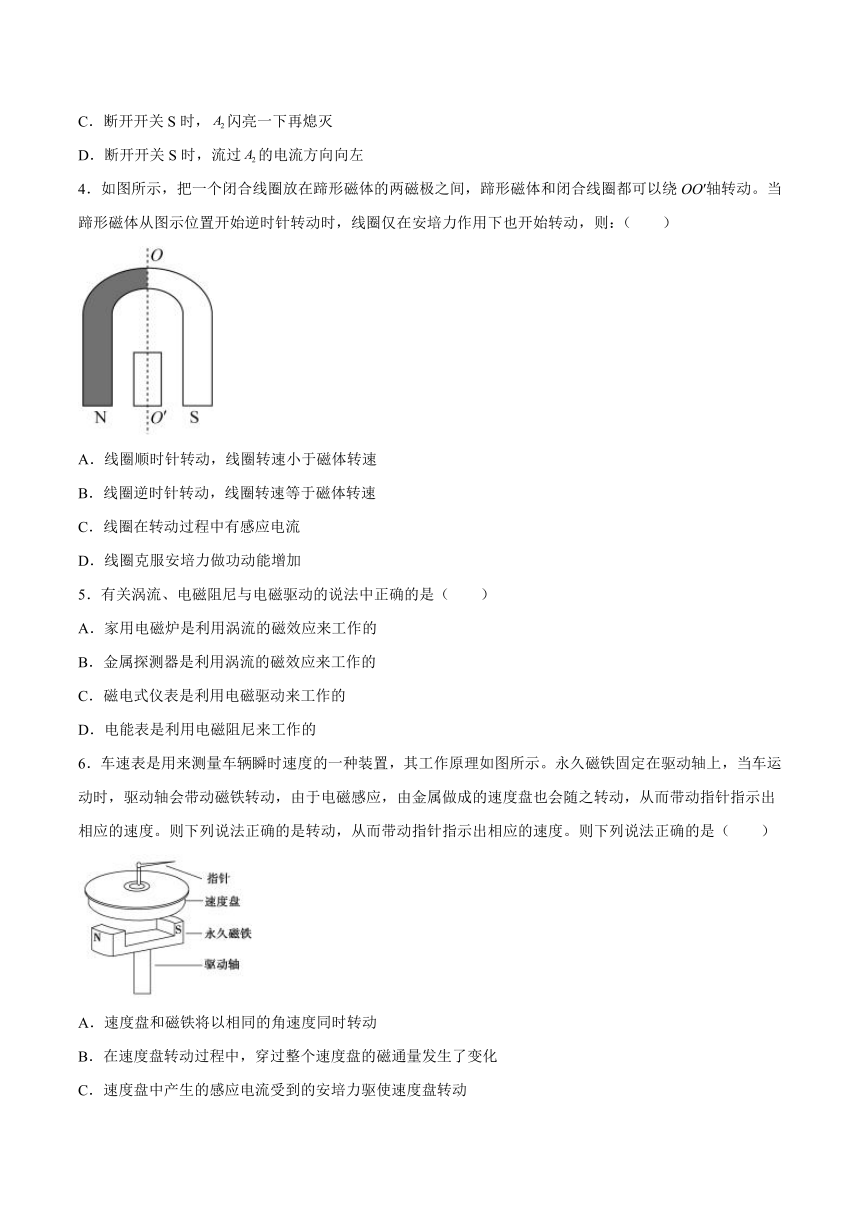

4．如图所示，把一个闭合线圈放在蹄形磁体的两磁极之间，蹄形磁体和闭合线圈都可以绕OO′轴转动。当蹄形磁体从图示位置开始逆时针转动时，线圈仅在安培力作用下也开始转动，则：（ ）
A．线圈顺时针转动，线圈转速小于磁体转速
B．线圈逆时针转动，线圈转速等于磁体转速
C．线圈在转动过程中有感应电流
D．线圈克服安培力做功动能增加
5．有关涡流、电磁阻尼与电磁驱动的说法中正确的是（ ）
A．家用电磁炉是利用涡流的磁效应来工作的
B．金属探测器是利用涡流的磁效应来工作的
C．磁电式仪表是利用电磁驱动来工作的
D．电能表是利用电磁阻尼来工作的
6．车速表是用来测量车辆瞬时速度的一种装置，其工作原理如图所示。永久磁铁固定在驱动轴上，当车运动时，驱动轴会带动磁铁转动，由于电磁感应，由金属做成的速度盘也会随之转动，从而带动指针指示出相应的速度。则下列说法正确的是转动，从而带动指针指示出相应的速度。则下列说法正确的是（ ）
A．速度盘和磁铁将以相同的角速度同时转动
B．在速度盘转动过程中，穿过整个速度盘的磁通量发生了变化
C．速度盘中产生的感应电流受到的安培力驱使速度盘转动
D．速度盘中的感应电流是速度盘中的自由电子随圆盘转动形成的
7．在如图所示的电路中，线圈中的自感系数很大，且其直流电阻可以忽略不计．D1和D2是两个完全相同的小灯泡，在开关S的闭合和断开的过程中（灯丝不会断），D1和D2亮度的变化情况是（ ）
A．S闭合，D1很亮且亮度不变，D2逐渐变亮，最后两灯一样亮；S断开，D2立即灭，D1逐渐变亮
B．S闭合，D1不亮，D2很亮；S断开，D2立即灭
C．S闭合，D1和D2同时亮，而后D1灭，D2亮度不变：S断开，D2立即灭，D1亮一下才灭
D．S闭合，D1和D2同时亮，后D1逐渐熄灭，D2则逐渐变得更亮；S断开，D2立即灭，D1亮一下后才灭
8．下列关于教材中四幅插图的说法正确的是（ ）
A．图甲是通电导线周围存在磁场的实验。这一现象是物理学家法拉第通过实验首先发现
B．图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属
C．图丙是李辉用多用电表的欧姆挡测量变压器线圈的电阻刘伟手握线圈裸露的两端协助测量，李辉把表笔与线圈断开瞬间，刘伟觉得有电击说明欧姆挡内电池电动势很高
D．图丁是微安表的表头，在运输时要把两个接线柱连在一起，这是为了保护电表指针，利用了电磁阻尼原理

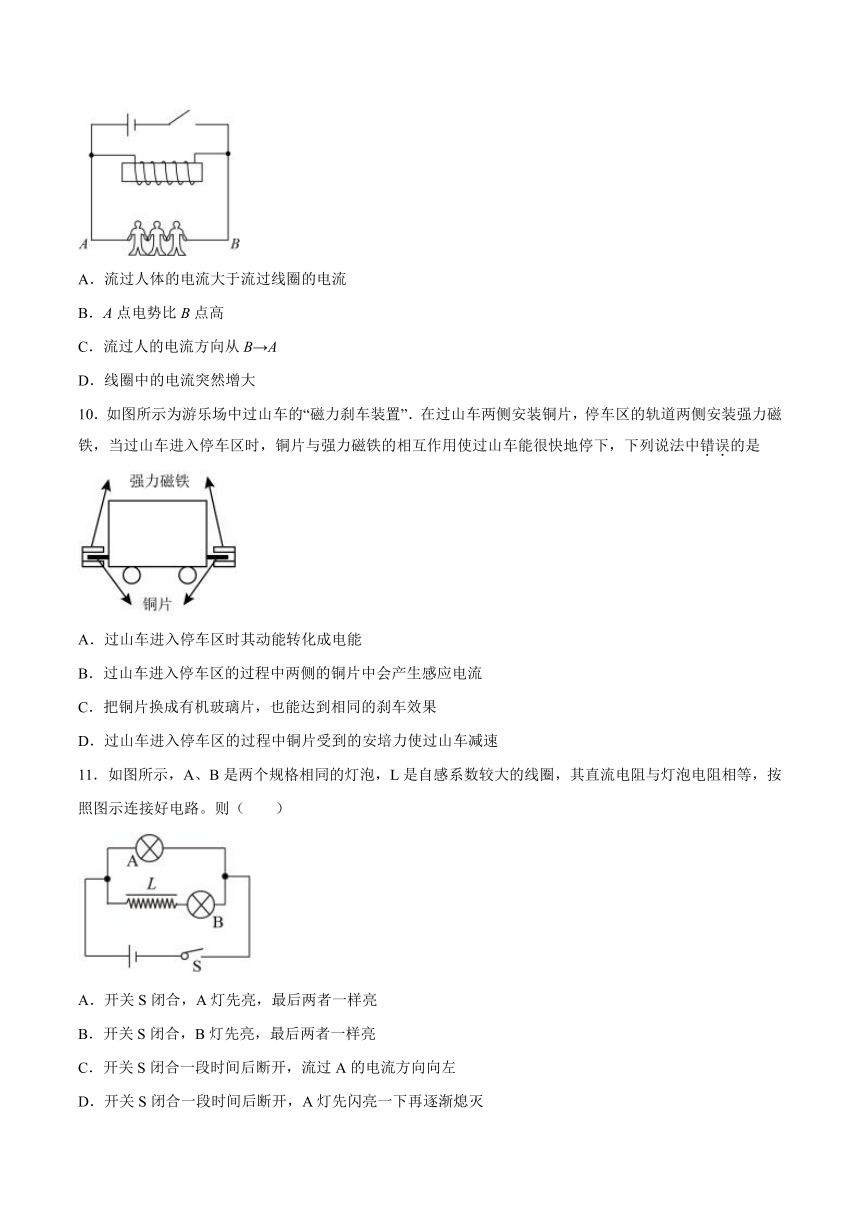

9．在某个趣味物理小实验中，几位同学手拉手与一节电动势为1.5V的干电池、导线、电键、一个有铁芯的多匝线圈按如图所示方式连接，断开电键时人会有触电的感觉。关于断开电键时，以下说法正确的是
A．流过人体的电流大于流过线圈的电流
B．A点电势比B点高
C．流过人的电流方向从B→A
D．线圈中的电流突然增大
10．如图所示为游乐场中过山车的“磁力刹车装置”．在过山车两侧安装铜片，停车区的轨道两侧安装强力磁铁，当过山车进入停车区时，铜片与强力磁铁的相互作用使过山车能很快地停下，下列说法中错误的是
A．过山车进入停车区时其动能转化成电能
B．过山车进入停车区的过程中两侧的铜片中会产生感应电流
C．把铜片换成有机玻璃片，也能达到相同的刹车效果
D．过山车进入停车区的过程中铜片受到的安培力使过山车减速
11．如图所示，A、B是两个规格相同的灯泡，L是自感系数较大的线圈，其直流电阻与灯泡电阻相等，按照图示连接好电路。则（ ）
A．开关S闭合，A灯先亮，最后两者一样亮
B．开关S闭合，B灯先亮，最后两者一样亮
C．开关S闭合一段时间后断开，流过A的电流方向向左
D．开关S闭合一段时间后断开，A灯先闪亮一下再逐渐熄灭

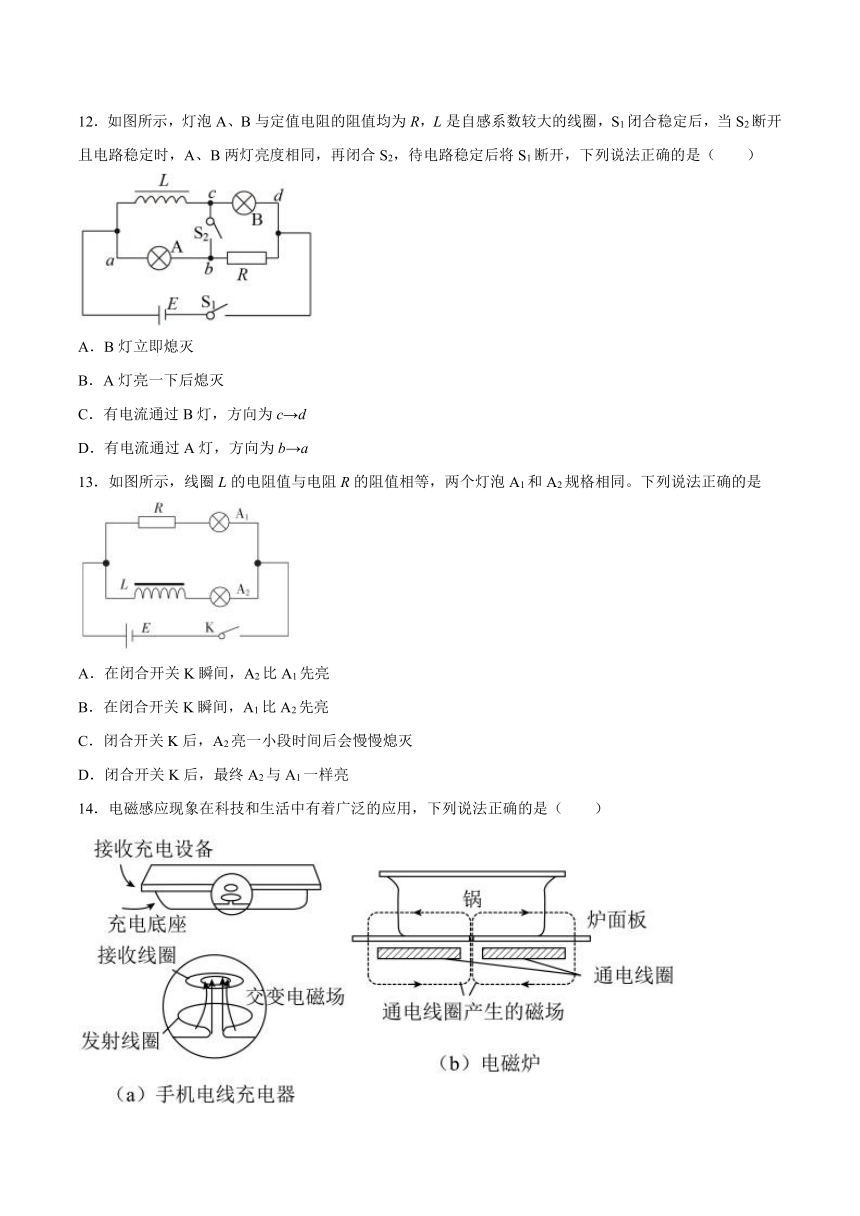

12．如图所示，灯泡A、B与定值电阻的阻值均为R，L是自感系数较大的线圈，S1闭合稳定后，当S2断开且电路稳定时，A、B两灯亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法正确的是（ ）
A．B灯立即熄灭
B．A灯亮一下后熄灭
C．有电流通过B灯，方向为c→d
D．有电流通过A灯，方向为b→a
13．如图所示，线圈L的电阻值与电阻R的阻值相等，两个灯泡A1和A2规格相同。下列说法正确的是
A．在闭合开关K瞬间，A2比A1先亮
B．在闭合开关K瞬间，A1比A2先亮
C．闭合开关K后，A2亮一小段时间后会慢慢熄灭
D．闭合开关K后，最终A2与A1一样亮
14．电磁感应现象在科技和生活中有着广泛的应用，下列说法正确的是（ ）
A．图（a）中利用了发射线圈和接收线圈之间的互感现象构成变压器，从而实现手机充电
B．图（b）中给电磁炉接通交变电流，可以在锅底产生涡流，给锅中食物加热
C．图（c）中如果线圈B不闭合，S断开将不会产生延时效果
D．图（d）中给电子感应加速器通以恒定电流时，被加速的电子获得恒定的加速度
二、填空题
15．利用涡流冶炼金属的优点是整个过程能在___________中进行，这样就能防止___________进入金属，可以冶炼高质量的___________．
16．如图所示为演示自感现象的实验电路，、为完全相同的小灯泡，当闭合开关S时_____（选填“”或“”）先亮；当断开开关S时两灯泡_____（选填“同时”或“不同时”）熄灭。
17．电磁炉是利用高频电流在电磁炉内部线圈中产生磁场，磁化铁质锅底，使之形成无数个小涡流，加快锅底分子运动，锅底自身高速发热达到加热食物的目的，其工作原理如图所示．
(1)使用微型电脑控制的电磁炉加热时不产生明火、无烟尘、无废气、清洁、安全、高效节能，是现代家庭中理想的灶具，请写出电磁炉在使用中触及到的物理知识(只写两点)：________________和________________．
(2)在使用电磁炉加热食物时，电磁炉和锅之间的传热方向是：由________传递给________；使用电磁炉加热食物的过程中要消耗________能得到________能．
(3)“多宝”牌电磁炉某一款式性能参数如下表所示：
根据表中的参数分析，电磁炉与普通的电加热器相比，有哪些优点？__________________和_______________ (请写出两点)
18．如图所示为生产中常用的一种延时继电器的示意图．铁芯上有两个线圈A和B、线圈A跟电源连接，线圈B的两端接在一起，构成一个闭合电路．在断开开关S的时候，线圈A中电流变小至消失时，铁芯中的磁通量_____（选填“减小”、“增大”），从而在线圈_____（选填“A”、“B”）中产生感应电流，此感应电流的磁场要阻碍原磁场的变化，这样就使铁芯中的磁场减弱得_____（选填“快”、“慢”）些，从而弹簧K并不能立即将衔铁D拉起，而使触头C（连接工作电路）立即离开，而是过一小段时间后才执行这个动作．
三、综合题
19．举例说明电磁感应现象的其他应用及其对现代社会的影响。
20．如图所示，水平放置的光滑导轨MN、PQ上放有长为L、电阻为R、质量为m的金属棒ab，导轨左端接有内阻不计、电动势为E的电源组成回路，整个装置放在竖直向上的匀强磁场中，磁感应强度为B，导轨电阻不计且足够长，并与开关S串联。求闭合开关后，金属棒可达到的最大速度。
21．如图所示是利用高频交流电焊接自行车零件的原理示意图，其中外圈A是通高频交流电的线圈，B是自行车零件，a是待焊接口，焊接时接口两端接触在一起，当A中通有交流电时，B中会产生感应电流，使得接口处金属熔化而焊接起来.
（1）试分析说明，焊接的快慢与交变电流的频率有什么关系.
（2）试解释说明，为什么焊接过程中，接口a处被熔化而零件其他部分并不是很热.
22．如图所示，先闭合S，调节R2使A1、A2的亮度相同，再调节R1，使A1、A2都正常发光，然后断开S.再次闭合S，观察两只灯泡在电路接通瞬间的发光情况有什么不同？根据楞次定律分析该现象产生的原因．
试卷第1页，共3页
参考答案：
1．C
【详解】
试题分析：镇流器的作用是在日光灯启动时，为灯管提供瞬时高压，在日光灯正常工作时，起降压限流的作用 所以AB错误．启动器起到一个自动开关的作用，实际上可用一个弹片开关代替(按下接通，放手断开)，C正确D错误；
2．B
【详解】
闭合电键S，自感线圈产生自感电动势，阻碍通过L1的电流增大，灯L1逐渐变亮，闭合开关，通过L2的电流立即稳定，L2立刻变亮，故A错误，B正确；闭合电键S稳定后，流过线圈的电流不变，线圈L没有自感电动势，故C错误；闭合电键S稳定后，打开S，穿过线圈L的电流发生变化，L产生自感电动势，故D错误．故选B．
3．B
【详解】
试题分析：当电键K闭合时，立即发光．通过线圈L的电流增大，穿过线圈的磁通量增大，根据楞次定律线圈产生的感应电动势与原来电流方向相反，阻碍电流的增大，电路的电流只能逐渐增大，逐渐亮起来．所以比先亮．由于线圈直流电阻忽略不计，当电流逐渐稳定时，线圈不产生感应电动势，两灯电流相等，亮度相同，故A错误B正确；稳定后当电键S断开后，由于自感，线圈中的电流只能慢慢减小，其相当于电源，与和串联，两灯电流相同，都过一会儿熄灭，灯不会闪亮，流过的电流方向向右，故C错误D错误；
4．C
【详解】
ABC．转动磁铁时，导致线圈的磁通量增加，从而产生感应电流，出现安培力，导致线圈转动，根据楞次定律可知，为阻碍磁通量增加，则导致线圈与磁铁转动方向相同，但快慢不一，转速比磁铁小；故AB错误，C正确；
D．线圈的转动是因为安培力对线圈做功，使线圈动能增加，故D错误。
故选C。
5．B
【详解】
A．家用电磁炉是利用涡流的热效应来工作的，选项A错误；
B．金属探测器是利用涡流的磁效应来工作的，选项B正确；
C．磁电式仪表是利用通电导线在磁场中受力原理来工作的，选项C错误；
D．电能表是利用电磁驱动来工作的，选项D错误。
故选B。
6．C
【详解】
A．当磁铁转动时，由于电磁感应，速度盘也会随磁铁发生转动，但会略有滞后，故A错误；
B．在速度盘转动的过程中，穿过整个速度盘的磁通量不发生变化，故B错误；
C．当磁铁转动时，在速度盘中会产生感应电流，感应电流在磁铁产生的磁场中受到安培力，安培力驱使速度盘转动，故C正确；
D．速度盘中的感应电流是由电磁感应产生的，不是速度盘中的自由电子随圆盘转动形成的，故D错误。
故选C。
7．D
【详解】
S闭合瞬间，两灯同时获得电压，同时发光，随着线圈L电流的增加，逐渐将D1灯短路，D1灯熄灭，而外电阻减小，流过D2灯变亮；S断开时，线圈与D1组成闭合回路，D2灯立即熄灭．线圈L中的电流开始减小，产生自感电动势，相当于电源，使D1亮一下再慢慢熄灭．故ABC错误，D正确．故选D．
8．D
【详解】
A．图甲是通电导线周围存在磁场的实验，研究的电流的磁效应，这一现象是物理学家奥斯特首先发现，选项A错误；
B．图乙中真空冶炼炉的工作原理是电磁感应现象中的涡流，当炉外线圈通入高频交流电时，炉内金属产生大量热量，从而冶炼金属，选项B错误；
C．图丙中李辉把表笔与线圈断开瞬间，刘伟觉得有电击感，这是电磁感应现象中的自感现象，选项C错误；
D．图丁在运输时要把两个接线柱连在一起，产生了闭合回路，目的保护电表指针，利用了电磁阻尼原理，选项D正确。
故选D。
9．C
【详解】
A．断开电键时，线圈与人组成闭合回路，所以流过人体的电流等于流过线圈的电流，故A错误；
BC．断开电键时，线圈中产生的感应电流从左到右，线圈相当于电源，所以线圈的右端相当于电源的正极，故A点电势比B点低，所以流过人的电流方向为B→A，故B错误，C正确；
D．断开电键时，线圈中的电流减小，线圈发生自感，产生感应电流，阻碍原电流的减小，使电流不会发生突变，而是由原来的值逐渐减小，故D错误。
故选C。
10．C
【详解】
磁力刹车制动器是由一个或两个磁力很强的钕磁铁长条．当金属片(通常是铜或铜铝合金)切割磁感线时，会在金属内部产生涡流，这将生成一个磁场来反抗运动．由此产生的制动力是成正比的速度，金属片在磁铁内移动,同时产生热能．，故C选项中玻璃片不是金属，达不到同样的刹车效果．C错误．
11．C
【详解】
AB．由于是两个完全相同的灯泡，当开关闭合瞬间，A灯泡立刻发光，而B灯泡由于线圈的自感现象，导致灯泡渐渐变亮，由于两灯泡并联，L的电阻与灯泡电阻相等，所以稳定后A比B更亮一些，AB错误；
CD．当S闭合一段时间后断开，线圈产生瞬间自感电动势提供电流，此时两灯泡串联，流过A的电流方向向左。因线圈存在电阻，则在断开前，A的电流大于B的电流，断开时，两灯泡都逐渐熄灭，C正确，D错误。
故选C。
12．AD
【详解】
AC．由于定值电阻R没有自感作用，故断开S1时，B灯立即熄灭，A正确，C错误；
BD．S1闭合、S2断开且电路稳定时，A、B两灯一样亮，说明两个支路中的电流相等，这时线圈L没有自感作用，可知线圈L的直流电阻也为R，在S2、S1都闭合且稳定时，IA=IB，S2闭合，待电路稳定后将S1断开，由于线圈的自感作用，流过A灯的电流方向变为b→a，A灯缓慢熄灭，B错误，D正确。
故选AD。
13．BD
【详解】
闭合开关的瞬间，由于线圈中自感电动势的阻碍，A1灯先亮，A2灯后亮，闭合开关稳定后，自感作用消失，通过A1灯和A2灯的电流相等，两灯亮度相同。故AC错误，BD正确。
故选BD。
14．ABC
【详解】
A．电流流过发射线圈会产生变化的磁场，当接收线圈靠近该变化的磁场时就会产生感应电流给手机充电，即利用发射线圈和接收线圈之间的互感现象构成变压器，从而实现手机充电，A正确；
B．给电磁炉接通交变电流，可以在锅底产生涡流，给锅中食物加热，B正确；
C．如果线圈不闭合，则B线圈中会有电磁感应现象，但不产生感应电流，故不会产生延时效果，C正确；
D．给电子感应加速器通以恒定电流时产生的磁场不变，即磁通量不变，则不会产生感生电场，则不能加速电子，D错误。
故选ABC。
15． 真空 空气中的杂质 合金
【详解】
在真空冶炼炉中，炉外的高频交变电流产生的高频的周期性变化的磁场，周期性变化的磁场又在炉内产生感应电流，进而产生涡流，将电能转化为内能，来冶炼合金．所以利用涡流冶炼金属的优点是整个过程能在真空中进行，这样就能防止空气中的杂质进入金属，可以冶炼高质量的合金．
16． A2 同时
【详解】
开关闭合时，电阻R不产生自感现象，灯A2立即正常发光；而电感L电流增大，产生自感电动势，根据楞次定律得知，自感电动势阻碍电流的增大，使得电路中电流只能逐渐增大，所以闭合开关的瞬间，通过A1灯的电流小于通过A2灯的电流，A1灯逐渐变亮，即A2灯先亮，A1灯后亮。
闭合开关，待电路稳定后断开开关，通过A2灯原来的电流立即消失，电感线圈L产生自感电动势，相当于电源，两灯串联，自感电流流过两灯，两灯同时逐渐熄灭。
17． 电流产生磁场 热传递(分子运动加快、内能增加，温度升高 锅 电磁炉 电 内 热效率高 功率调节范围大
【详解】
（1）电磁炉在使用中触及到的物理知识：电流产生磁场；热传递(分子运动加快、内能增加，温度升高)．
（2）在使用电磁炉加热食物时，因热量由锅内的涡流产生，则电磁炉和锅之间的传热方向是：由锅传递给电磁炉；使用电磁炉加热食物的过程中要消耗电能得到热能．
（3）电磁炉与普通的电加热器相比优点：热效率高；功率调节范围大.
18． 减小 B 慢
【详解】
在断开开关S的时候，线圈A中电流变小至消失时，铁芯中的磁通量减小，从而在线圈 B中产生感应电流；
在线圈 B中产生感应电流的磁场要阻碍原磁场的变化，根据楞次定律可知，这样就使铁芯中的磁场减弱得慢些，从而弹簧K并不能立即将衔铁D拉起，而使触头C（连接工作电路）立即离开，而是过一小段时间后才执行这个动作；
19．现代电力的源头――发电机
电磁感应现象最重要的一个应用是制造发电机，其基本原理是：闭合电路的一部分绕成线圈，然后在磁场中转动切割磁感线，产生感应电流，上课时用到的手摇发电机就能清楚演示这样的发电过程。
厨房中的新型灶具――电磁炉
电磁炉是利用电磁感应现象将电能转换为内能的厨房电器，在电磁炉内部，由整流电路将频率较低的交流电变成直流电，再经过控制电路将直流电转换成高频电流(即高速变化的电流)，高速变化的电流流过线圈会产生高速变化的磁场。当磁场内的磁感线通过金属器皿(导磁又导电的材料)底部时，金属体内会产生无数的小涡流(感应电流)，使器皿本身自行高速发热，然后再加热器皿内的东西，电磁炉与其他炉具比较，优点很多。
会场上的要员――动圈式话筒
动圈式话筒是利用电磁感应现象制成的，当声源对着话筒发声时，声波使其中的金属膜片振动，连接在膜片上的线圈(叫做音圈)随着一起振动，音圈在永久磁铁的磁场里振动(做切割磁感线运动)，就产生了感应电流(电信号)，感应电流的大小和方向都在变化，变化的振幅和频率由声源发出的声波决定。然后这个电信号经扩音器放大后传给扬声器，从扬声器中就发出放大的声音来。
升降电压的功臣――变压器
变压器是利用电磁感应的原理来改变交流电压的装置：主要构件是初级线圈、次级线圈和铁芯，当初级线圈中通有交流电流时。由于交流电的大小、方向在不断改变，所以铁芯中便产生变化的磁场，这个变化的磁场通过次级线圈时会产生感应电流(电路闭合时)，事实上，当电路断开时，虽然没有感应电流，但在电路两端会有感应电压，由于次级线圈与初级线圈匝数不同，感应电压U1和U2大小也不同，变压器就是通过这样的方法来改变电压的。
20．
【详解】
闭合开关后，金属棒在安培力的作用下向右运动。当金属棒的速度为v时，产生的感应电动势E=BLv，它与电源电动势为反接，从而导致电路中的电流减小，安培力减小，金属棒的加速度减小，即金属棒做加速度越来越小的变加速运动。当加速度为零时，金属棒的速度达到最大值，金属棒产生的感应电动势与电源电动势大小相等，回路中电流为零，此后导体棒将以这个最大的速度做匀速运动。金属棒速度最大时，有
E=BLvm
解得
vm=
21．（1）线圈A中交变电流的频率越高，B中磁通量的变化率越大，产生的感应电动势越大，感应电流I越大，所以电流的热功率也越大，焊接越快。
（2）B中各处电流大小相等，但在接口a处因是点接触，此种接触电阻很大，电流的热功率也很大，而其他部分电阻很小，电流的热功率也很小，所以接口处已被熔化，而其他部分并不是很热。
22．现象：灯泡A2立即发光，灯泡A1逐渐亮起来．
原因：电路接通时，电流由零开始增加，穿过线圈L的磁通量逐渐增加，为了阻碍磁通量的增加，感应电流产生的磁通量与原来电流产生的磁通量方向相反，则线圈中感应电动势的方向与原来的电流方向相反，阻碍了L中电流的增加，即推迟了电流达到稳定值的时间．
