地球仪与地图第二课时

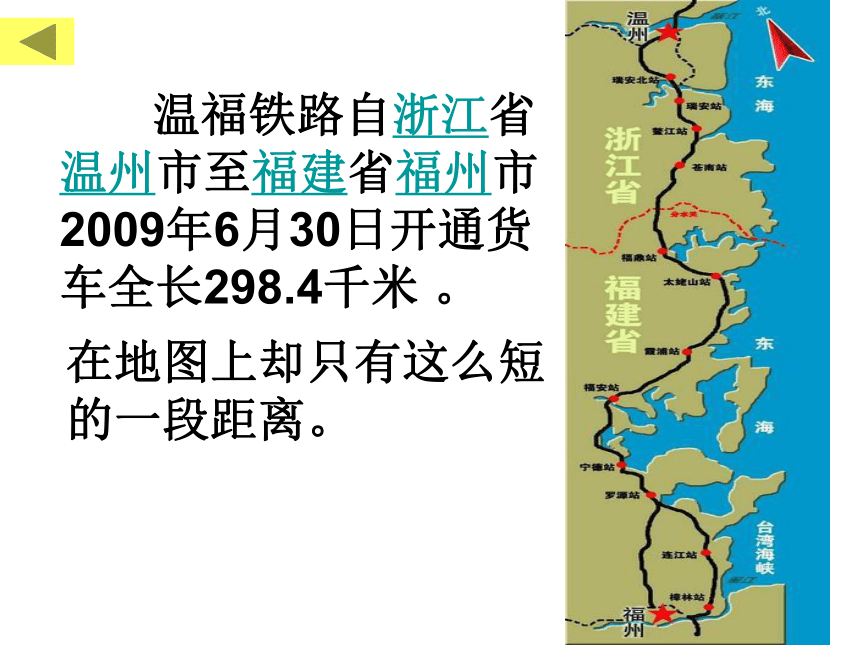

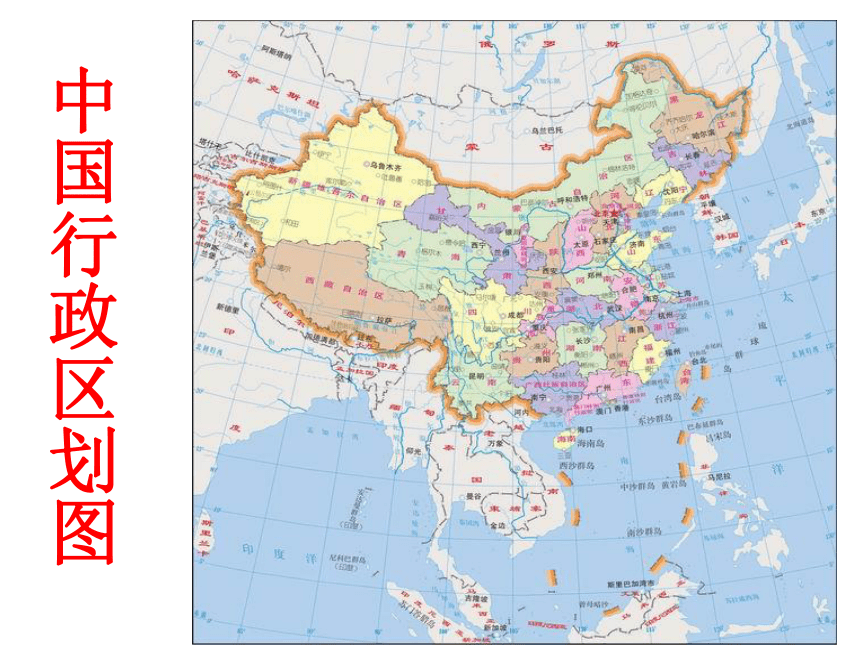

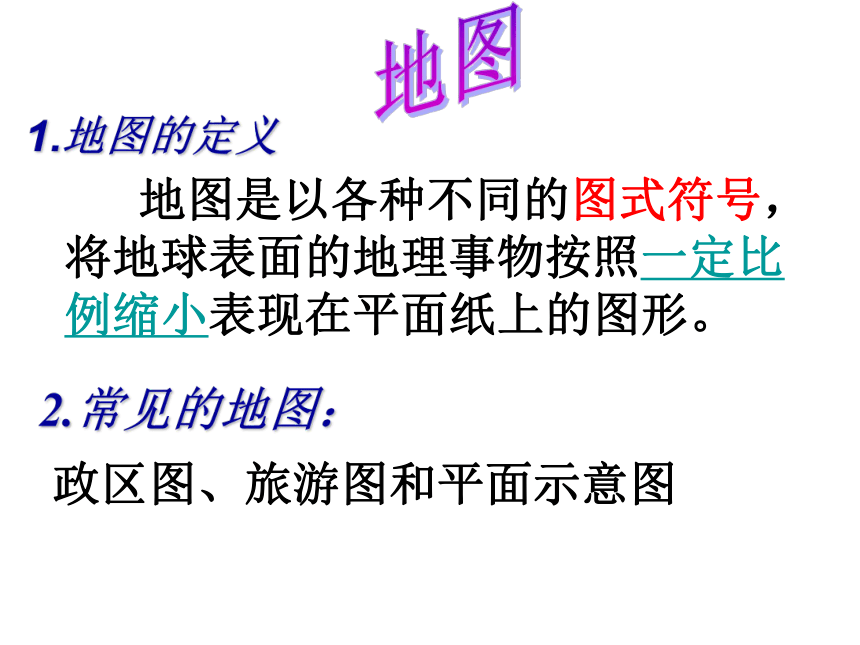

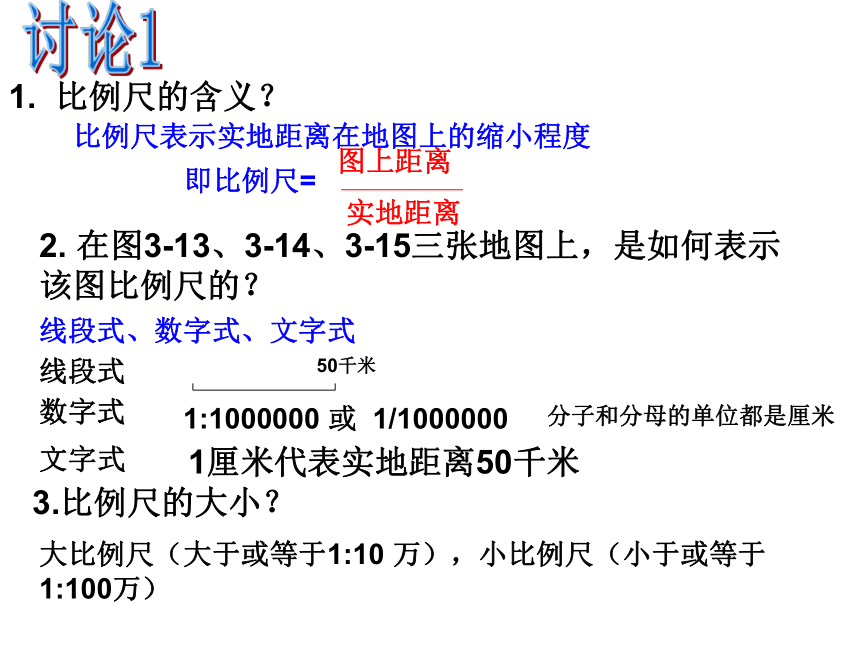

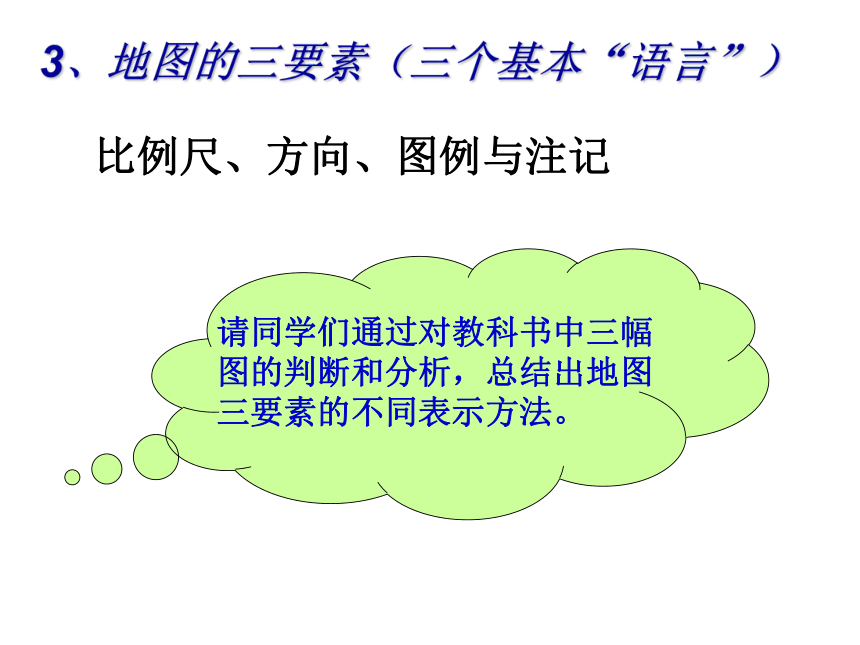

课件28张PPT。第二节 地球仪和地图假如有一天你到法国巴黎去旅游。那么在没有导游的情况下，为了不迷路，你最渴望得到的是什么？为什么？ 地图是以各种不同的图式符号，将地球表面的地理事物按照一定比例缩小表现在平面纸上的图形。2.常见的地图：政区图、旅游图和平面示意图地图1.地图的定义　 温福铁路自浙江省温州市至福建省福州市2009年6月30日开通货车全长298.4千米 。在地图上却只有这么短的一段距离。中国行政区划图中国地图3、地图的三要素（三个基本“语言”）比例尺、方向、图例与注记2. 在图3-13、3-14、3-15三张地图上，是如何表示该图比例尺的？讨论11. 比例尺的含义？比例尺表示实地距离在地图上的缩小程度
即比例尺=线段式、数字式、文字式线段式数字式文字式　1:1000000 或 1/10000001厘米代表实地距离50千米分子和分母的单位都是厘米3.比例尺的大小？大比例尺（大于或等于1:10 万），小比例尺（小于或等于1:100万）图上距离
实地距离大小小大详细简略1、经纬网定向法.即:经线靠北极端的指向为北,经线靠南极端的指向为南3、一般定向法：上北下南，

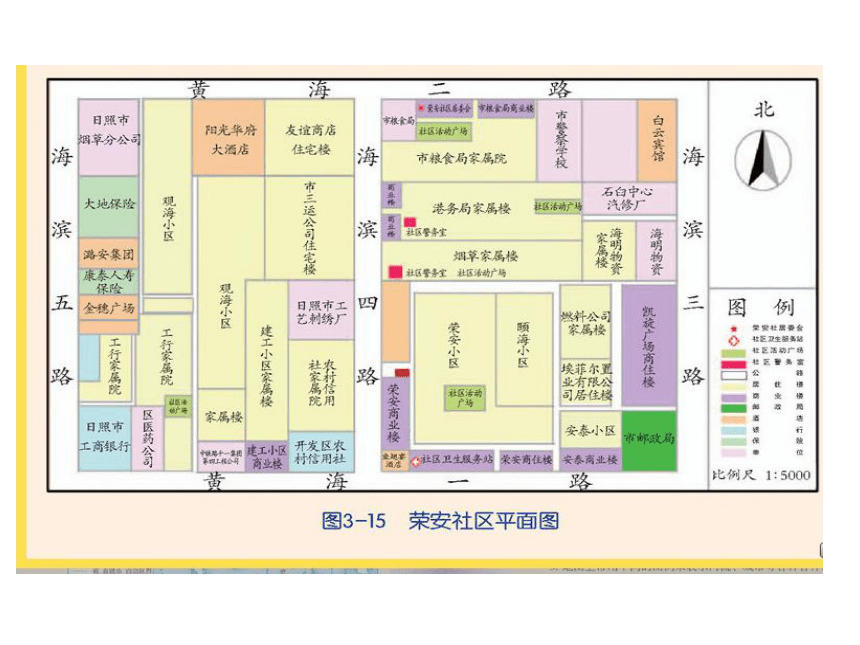

左西右东2、指向标定向法.即:用一个指北的方向指示北方讨论2在三张地图上分别是怎样表示方向的？如:中国行政区划图如:荣安社区平面图(如:浙江旅游图)乌岩岭自然保护区、司前、筱村分别在泰顺县城的 、 、 方向。西北东北正东地图上用什么表示河流、城市、山高等各种各样的地理事物？讨论3图例和注记包括各种符号和它们的文字说明，地理名称和数字。活动1、在图3-13中国政区图上量出并计算北京与香港之间的直线距离。图上直线距离：4cm比例尺计算：比例尺= 实地距离=图上距离
比例尺图上距离

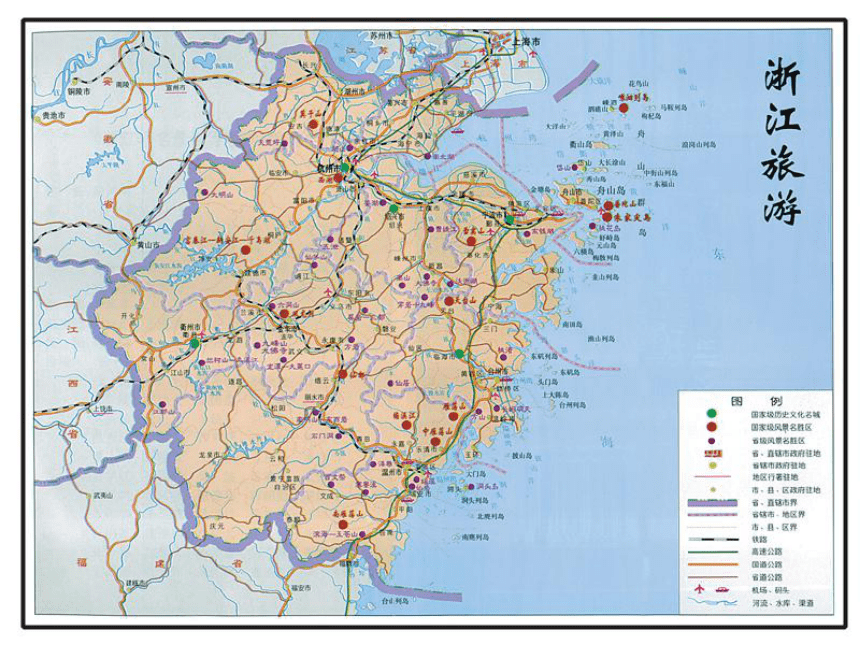

实地距离2、在图3-14浙江旅游图上，找出南雁荡山、普陀山、千岛湖，确定它们在浙江省的方位4、其他地图根据数字地图屏幕显示的特点，采用计算机汉语语音合成技术，根据输入的汉字注记和文字说明，在屏幕显示地图的同时，自动输出语言，实现地图的有声化。 有声地图用凹凸的线状、点状和面状纹理符号构成的用手触觉感受的地图。 触觉地图（盲人地图）三维电子地图数据库为基础，按照一定比例对现实世界或其中一部分的一个或多个方面的三维、抽象的描述。 三维电子地图（3D电子地图）：卫星遥感即通过卫星在太空中探测地球地表物体对电磁波的反射和其发射的电磁波，从而提取这些物体的信息，完成远距离识别物体。 将这些电波信息转换、识别得到的图像，即为卫图 卫星遥感图像地形图交通图科学.技术.社会.环境导航与数字地图GPS是英文Global Positioning System（全球定位系统）的简称。GPS起始于1958年美国军方的一个项目，1964年投入使用。20世纪70年代，美国陆海空三军联合研制了新一代卫星定位系统GPS 。主要目的是为陆海空三大领域提供实时、全天候和全球性的导航服务，并用于情报收集、核爆监测和应急通讯等一些军事目的，经过20余年的研究实验，耗资300亿美元，到1994年，全球覆盖率高达98%的24颗GPS卫星星座已布设完成。目前，将GPS应用到车辆导航中，为汽车驾驶员指路已十分普遍。导航仪我国北斗卫星导航系统北斗卫星导航系统是我国自主开发、独立运行的世界第三个全球卫星导航系统。先在已经建成第一代试验系统，可以覆盖中国及周边地区，并计划2020年左右覆盖全球。
北斗卫星导航系统由5颗静止轨道卫星和30颗非静止轨道卫星组成，为人们提供定位、测速、授时和通信等服务。能同时提供定位和通信服务是北斗卫星导航系统的主要优点。学校平面图的画制第一步实地观察校园内的所有建筑和绿地。
把它们的大概的大小和位置观察清楚。
用纸把观察到的事物记录下来
画出草图第二步进行实地测量
把校园内的建筑和绿地进行比较准确的测量，把它们的长宽等数据记录在草图上。
测量建筑、绿地、道路、操场之间的间距。
用指南针测出它们的方向并确定方位，
第三步对测得的数据进行分析和研究。
确定平面图合理的比例尺
进行计算，算出各物体在地图上的大小
把计算后的数据，记在草图上第四步对校园内的物体进行分析比较，设计合适的图例。
第五步准备好作图用具。
认真地依照所测数据，参考草图的内容，绘制校园的平面图。
地图有广泛的用途。外出旅行，地图是很好的向导。阅读报纸，了解国际上的大事，地图会帮助我们找到发生这些事情的国家或地区。航空、航海，要靠地图定航线、找目标。行军作战，地图被称作“指挥员的眼睛”。修建铁路、公路，兴修水利，从选址、选线，勘测设计，到施工建设，都离不开地图。学习地理，地图既是不可缺少的工具，又是获取地理知识的重要源泉。
