欧姆定律综合计算题

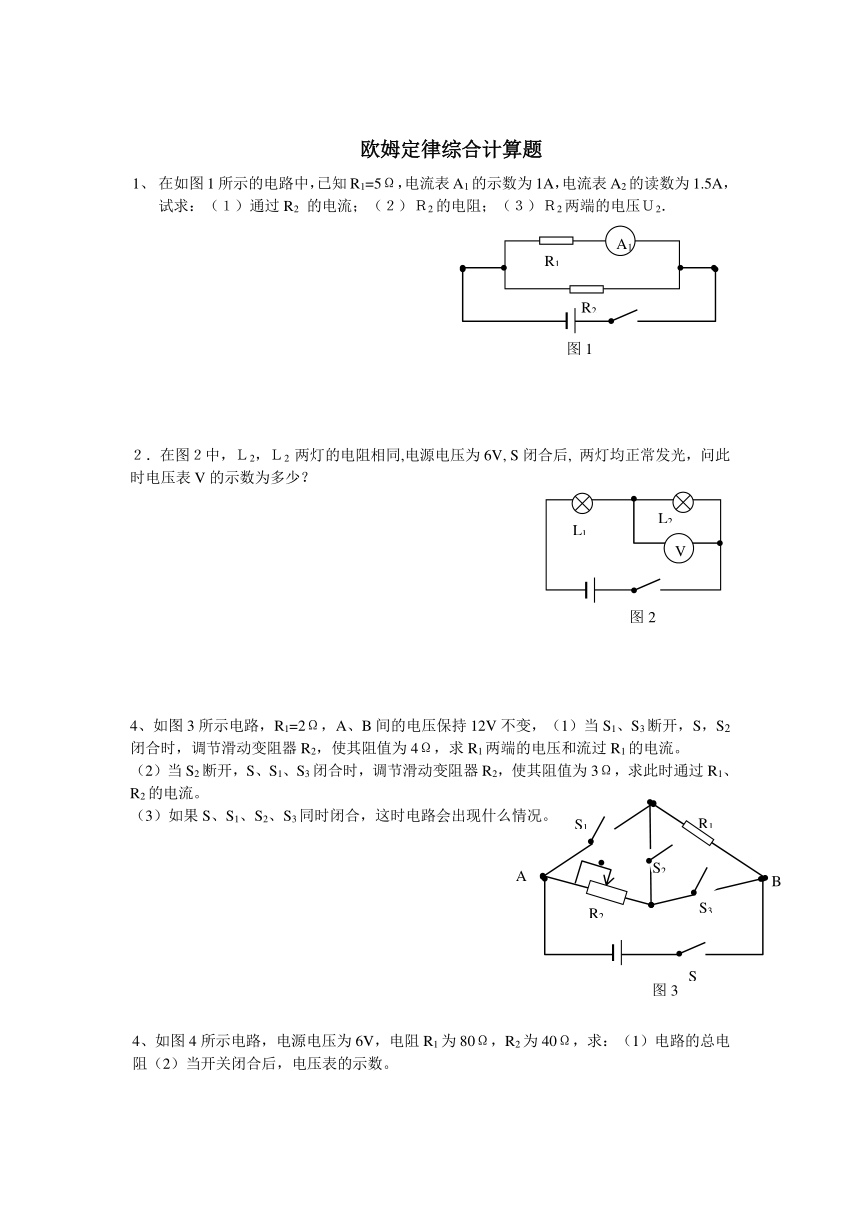

在如图1所示的电路中，已知R1=5Ω，电流表A1的示数为1A，电流表A2的读数为1.5A，试求：（１）通过R2　的电流；（２）Ｒ2的电阻；（３）Ｒ2两端的电压Ｕ2．
２．在图２中，Ｌ2，Ｌ2 两灯的电阻相同,电源电压为6V, S闭合后, 两灯均正常发光，问此时电压表V的示数为多少？
4、如图3所示电路，R1=2Ω，A、B间的电压保持12V不变，（1）当S1、S3断开，S，S2闭合时，调节滑动变阻器R2，使其阻值为4Ω，求R1两端的电压和流过R1的电流。
（2）当S2断开，S、S1、S3闭合时，调节滑动变阻器R2，使其阻值为3Ω，求此时通过R1、R2的电流。
（3）如果S、S1、S2、S3同时闭合，这时电路会出现什么情况。

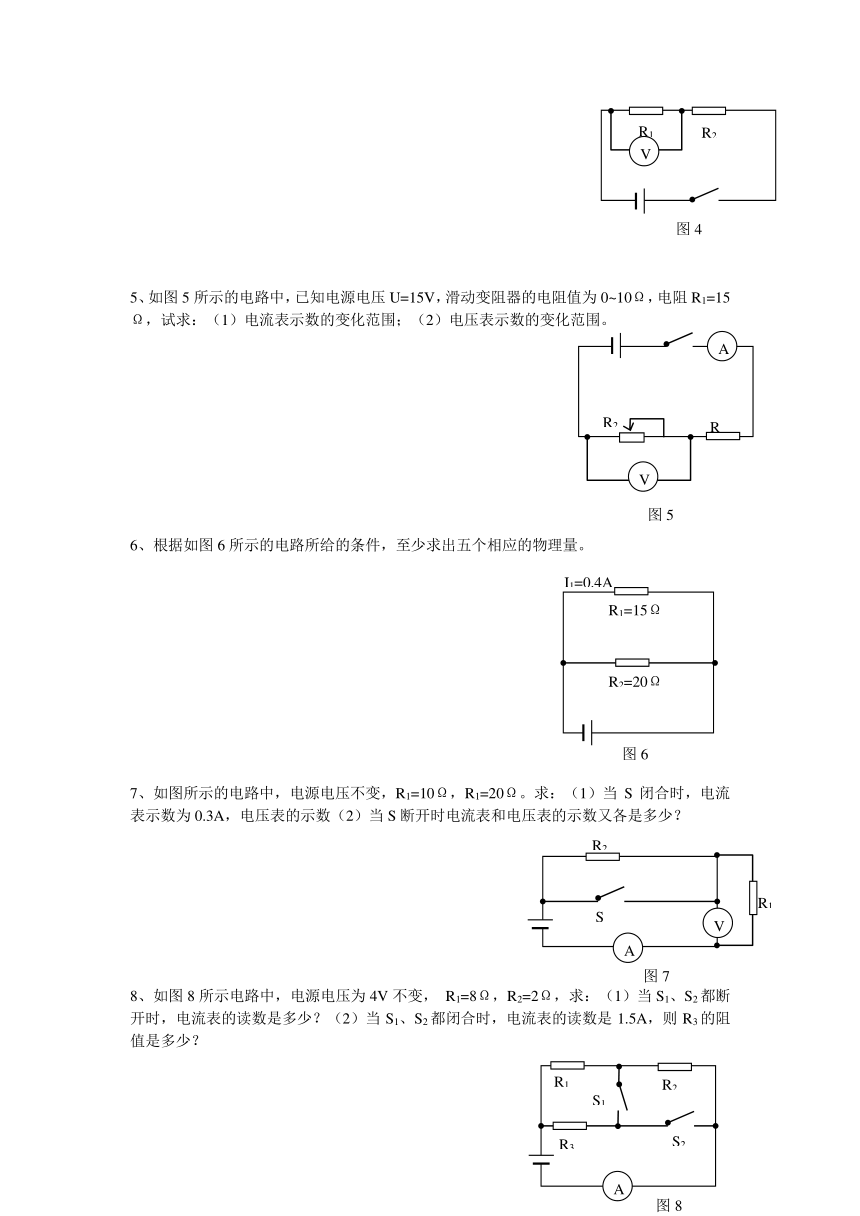

4、如图4所示电路，电源电压为6V，电阻R1为80Ω，R2为40Ω，求：（1）电路的总电阻（2）当开关闭合后，电压表的示数。
5、如图5所示的电路中，已知电源电压U=15V，滑动变阻器的电阻值为0~10Ω，电阻R1=15Ω，试求：（1）电流表示数的变化范围；（2）电压表示数的变化范围。
6、根据如图6所示的电路所给的条件，至少求出五个相应的物理量。
7、如图所示的电路中，电源电压不变，R1=10Ω，R1=20Ω。求：（1）当S闭合时，电流表示数为0.3A，电压表的示数（2）当S断开时电流表和电压表的示数又各是多少？
8、如图8所示电路中，电源电压为4V不变， R1=8Ω，R2=2Ω，求：（1）当S1、S2都断开时，电流表的读数是多少？（2）当S1、S2都闭合时，电流表的读数是1.5A，则R3的阻值是多少？
9、将电阻R1接在6V的电源上时，通过它的电流为0.3A。若把它和另一个30Ω的电阻串联后，再接到同一个电源上时，则R1两端的电压又是多大？
10、如图9所示电路，R1=10Ω，R2的最大阻值是10Ω，电源电压是6V，求在电路中电流表和电压表的测量范围各是多少？
11、电阻为R的用电器接在电压恒定的电源上，通过它的电流为I，若要通过用电器的电流变为原来的1/3，则应串联一个多大的电阻？
12、有只200Ω的电阻，允许通过的最大电流是0.2A，接在100V的电路中能正常工作吗？但是为使其正常工作，应如何接入一个多大的电阻？
13、如图10所示为转柄变阻调速器的电路图，已知R0=6Ω，电源电压U=120V，当变阻器转柄从1个接触点转到相邻的接触点时，通过调速器的电流的改变量是1A，求变阻器中3个电阻器R1、R2、R3的电阻值。
１４、如图11所示电路中，当电源电压为4V时，电压表的示数为1V；当电源电压增至１２Ｖ时，电流表的示数为０．５Ａ，求电阻R1和R2的阻值。
15、如图12所示电路中，R1=10Ω，R2=20Ω，当S断开时，电压表V的示数是2V，当S闭合时，电流表的示数是多少A？ 电压表的示数又是多少A呢？
