【同步刷题训练】人教版物理八年级下册刷题训练18 杠杆（含解析）

八年级下册物理刷题训练18：杠杆
姓名：___________班级：___________
一、单选题

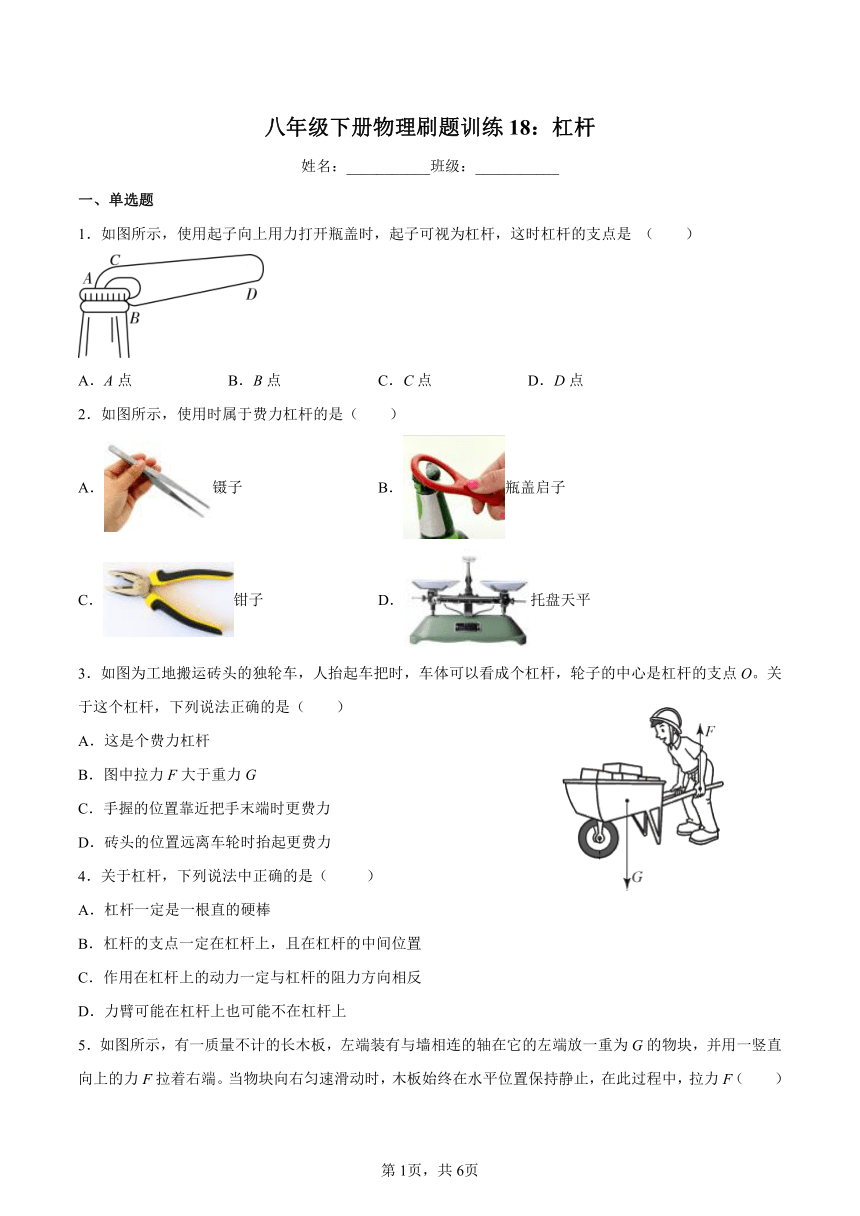

1．如图所示，使用起子向上用力打开瓶盖时，起子可视为杠杆，这时杠杆的支点是 （　　）
A．A点 B．B点 C．C点 D．D点
2．如图所示，使用时属于费力杠杆的是（　　）
A．镊子 B．瓶盖启子
C．钳子 D．托盘天平
3．如图为工地搬运砖头的独轮车，人抬起车把时，车体可以看成个杠杆，轮子的中心是杠杆的支点O。关于这个杠杆，下列说法正确的是（　　）
A．这是个费力杠杆
B．图中拉力F大于重力G
C．手握的位置靠近把手末端时更费力
D．砖头的位置远离车轮时抬起更费力
4．关于杠杆，下列说法中正确的是（ ）
A．杠杆一定是一根直的硬棒
B．杠杆的支点一定在杠杆上，且在杠杆的中间位置
C．作用在杠杆上的动力一定与杠杆的阻力方向相反
D．力臂可能在杠杆上也可能不在杠杆上

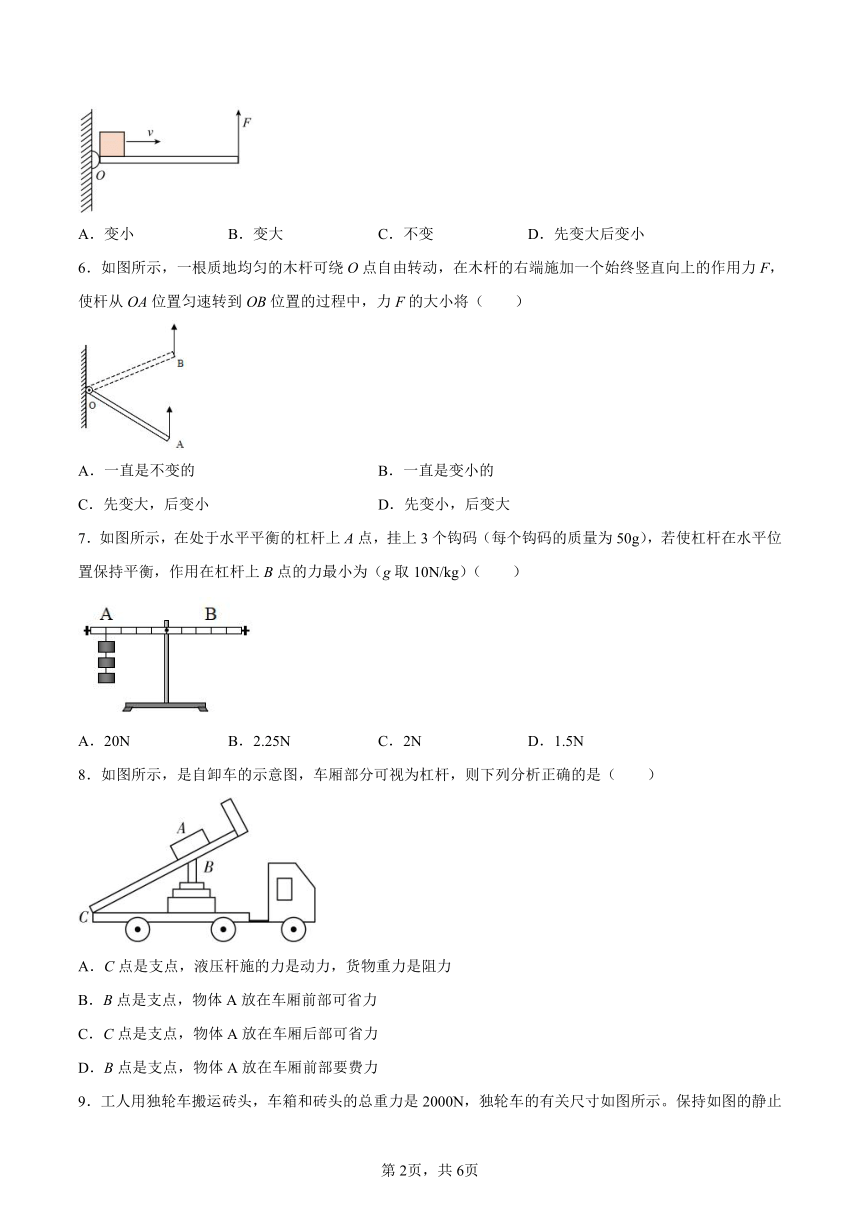

5．如图所示，有一质量不计的长木板，左端装有与墙相连的轴在它的左端放一重为G的物块，并用一竖直向上的力F拉着右端。当物块向右匀速滑动时，木板始终在水平位置保持静止，在此过程中，拉力F（　　）
A．变小 B．变大 C．不变 D．先变大后变小
6．如图所示，一根质地均匀的木杆可绕O点自由转动，在木杆的右端施加一个始终竖直向上的作用力F，使杆从OA位置匀速转到OB位置的过程中，力F的大小将（　　）
A．一直是不变的 B．一直是变小的
C．先变大，后变小 D．先变小，后变大
7．如图所示，在处于水平平衡的杠杆上A点，挂上3个钩码（每个钩码的质量为50g），若使杠杆在水平位置保持平衡，作用在杠杆上B点的力最小为（g取10N/kg）（　　）
A．20N B．2.25N C．2N D．1.5N
8．如图所示，是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是（　　）
A．C点是支点，液压杆施的力是动力，货物重力是阻力
B．B点是支点，物体A放在车厢前部可省力
C．C点是支点，物体A放在车厢后部可省力
D．B点是支点，物体A放在车厢前部要费力

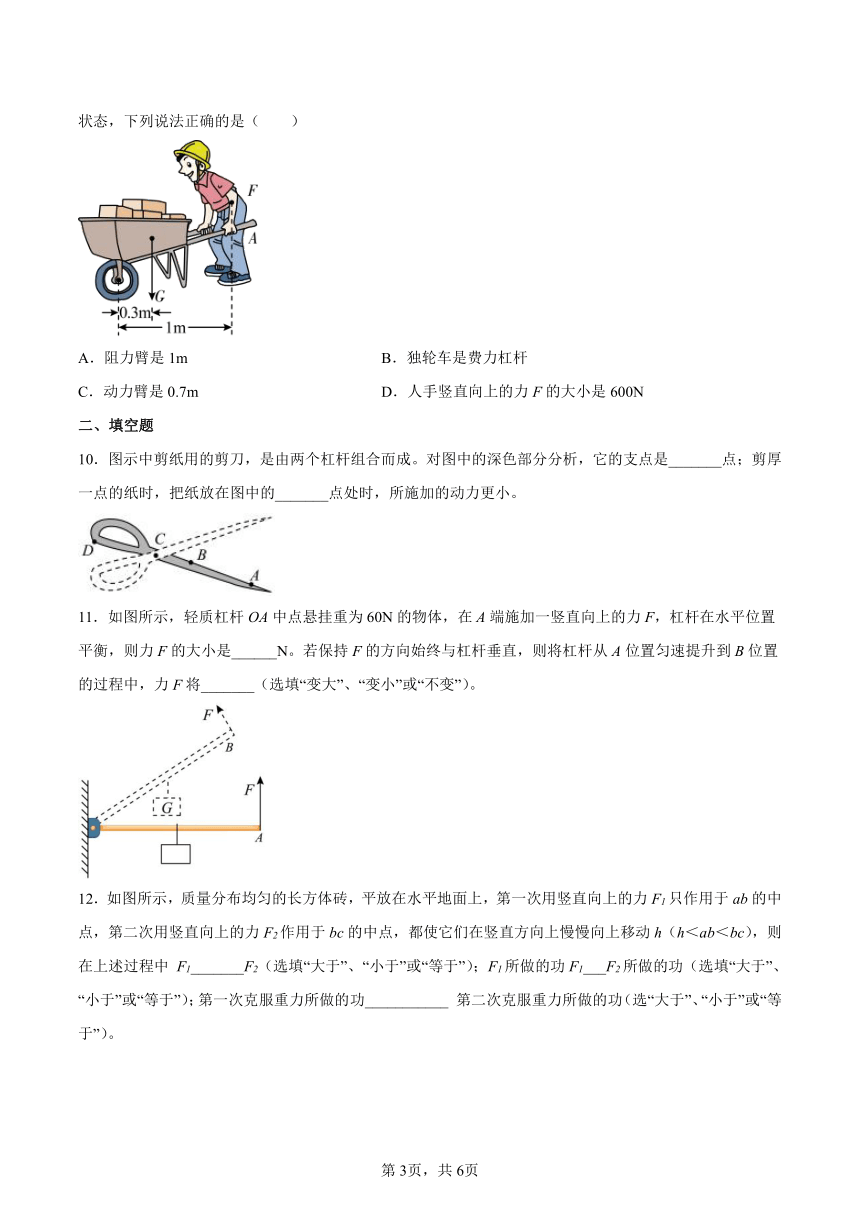

9．工人用独轮车搬运砖头，车箱和砖头的总重力是2000N，独轮车的有关尺寸如图所示。保持如图的静止状态，下列说法正确的是（　　）
A．阻力臂是1m B．独轮车是费力杠杆
C．动力臂是0.7m D．人手竖直向上的力F的大小是600N
二、填空题
10．图示中剪纸用的剪刀，是由两个杠杆组合而成。对图中的深色部分分析，它的支点是_______点；剪厚一点的纸时，把纸放在图中的_______点处时，所施加的动力更小。
11．如图所示，轻质杠杆OA中点悬挂重为60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则力F的大小是______N。若保持F的方向始终与杠杆垂直，则将杠杆从A位置匀速提升到B位置的过程中，力F将_______（选填“变大”、“变小”或“不变”）。

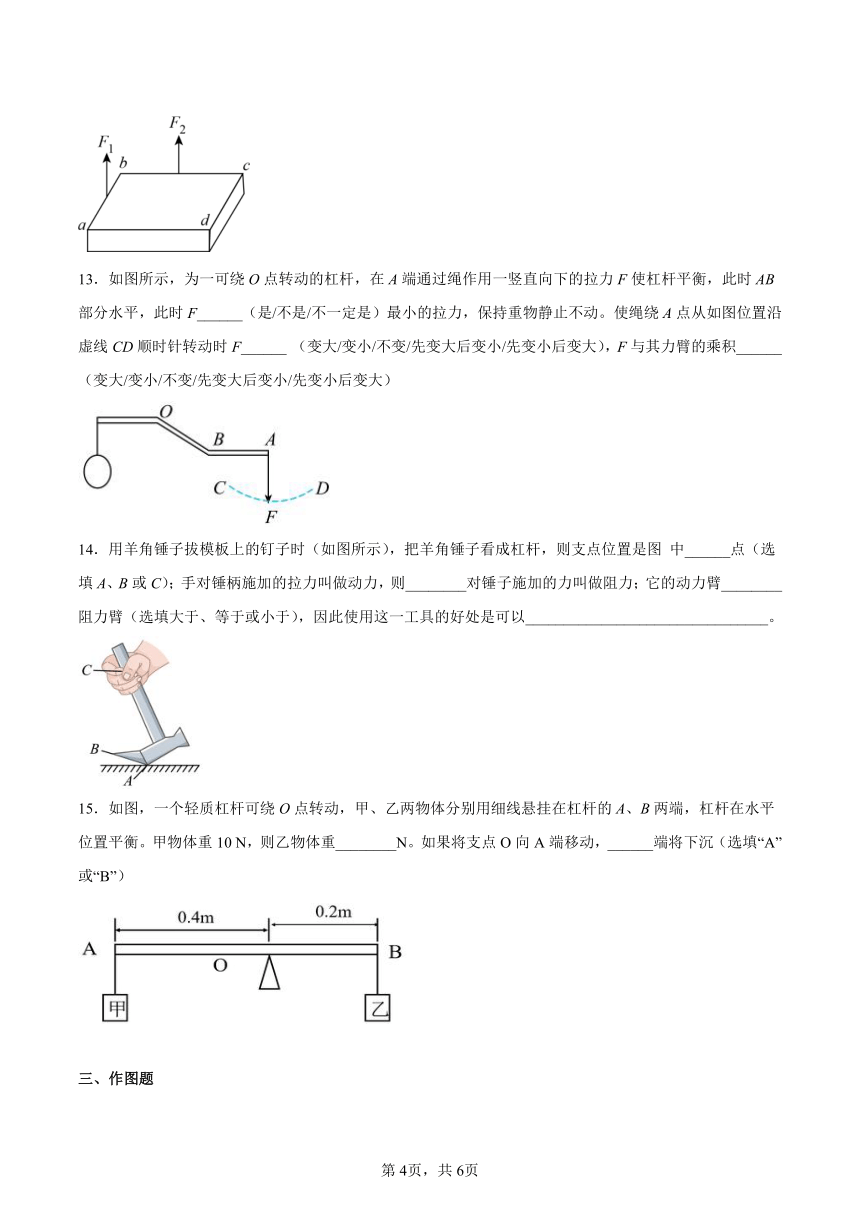

12．如图所示，质量分布均匀的长方体砖，平放在水平地面上，第一次用竖直向上的力F1只作用于ab的中点，第二次用竖直向上的力F2作用于bc的中点，都使它们在竖直方向上慢慢向上移动h（h＜ab＜bc），则在上述过程中 F1_______F2（选填“大于”、“小于”或“等于”）；F1所做的功F1___F2所做的功（选填“大于”、“小于”或“等于”）；第一次克服重力所做的功___________ 第二次克服重力所做的功（选“大于”、“小于”或“等于”）。
13．如图所示，为一可绕O点转动的杠杆，在A端通过绳作用一竖直向下的拉力F使杠杆平衡，此时AB部分水平，此时F______（是/不是/不一定是）最小的拉力，保持重物静止不动。使绳绕A点从如图位置沿虚线CD顺时针转动时F______ （变大/变小/不变/先变大后变小/先变小后变大），F与其力臂的乘积______ （变大/变小/不变/先变大后变小/先变小后变大）
14．用羊角锤子拔模板上的钉子时（如图所示），把羊角锤子看成杠杆，则支点位置是图 中______点（选填A、B或C）；手对锤柄施加的拉力叫做动力，则________对锤子施加的力叫做阻力；它的动力臂________阻力臂（选填大于、等于或小于），因此使用这一工具的好处是可以________________________________。
15．如图，一个轻质杠杆可绕O点转动，甲、乙两物体分别用细线悬挂在杠杆的A、B两端，杠杆在水平位置平衡。甲物体重10 N，则乙物体重________N。如果将支点O向A端移动，______端将下沉（选填“A”或“B”）
三、作图题

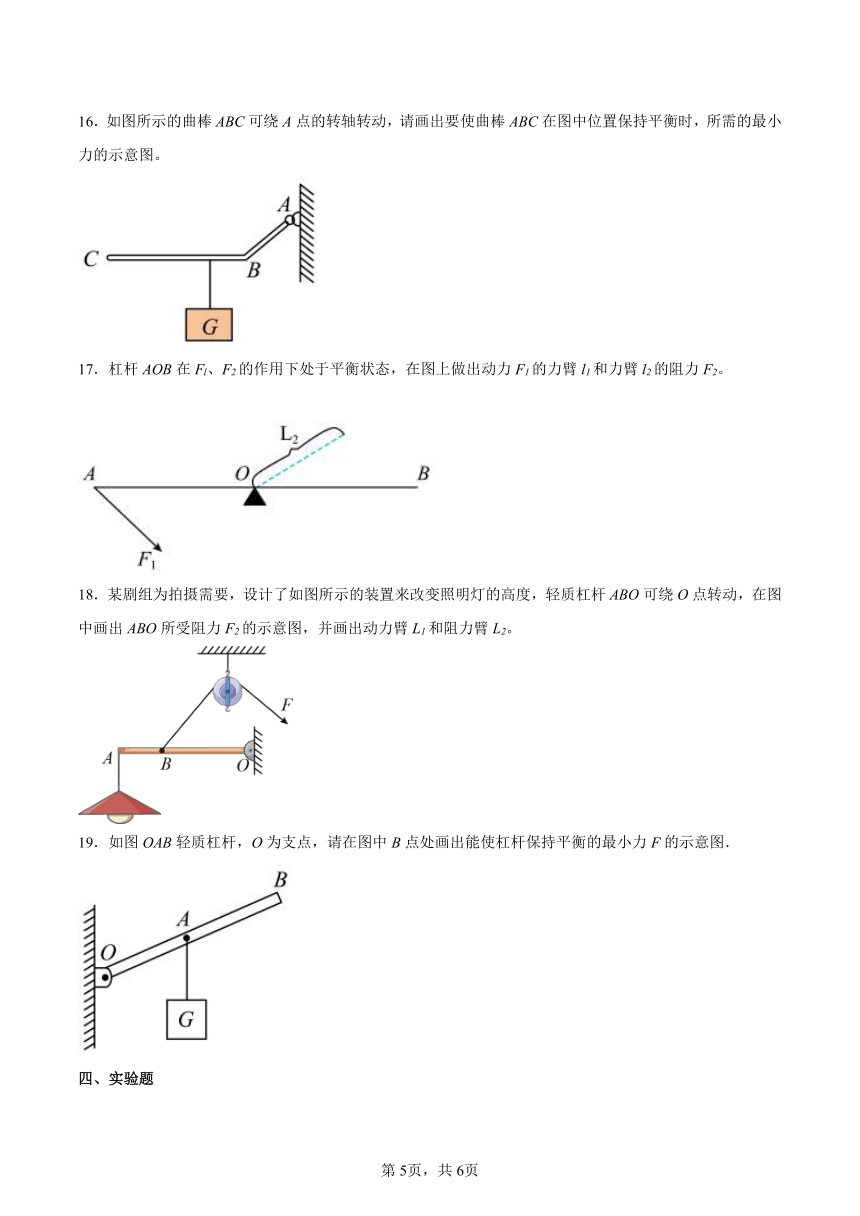

16．如图所示的曲棒ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时，所需的最小力的示意图。
17．杠杆AOB在Fl、F2的作用下处于平衡状态，在图上做出动力F1的力臂l1和力臂l2的阻力F2。
18．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2。
19．如图OAB轻质杠杆，O为支点，请在图中B点处画出能使杠杆保持平衡的最小力F的示意图．
四、实验题
20．在探究杠杆平衡条件的实验中
(1) 在实验前，杠杆静止在图甲所示的位置，此时杠杆处于_________（选填“平衡”或“不平衡”）状态；要使杠杆在水平位置平衡，应将平衡螺母向______调节，这样做的目的是便于_______________，并消除杠杆自重对实验的影响；
(2) 图乙中，杠杆恰好处于水平平衡状态，若在A处下方再挂一个钩码，则B处所挂钩码须向右移动______格，可使杠杆在水平位置再次平衡；
(3) 若取掉乙图中挂在B处的钩码，改用弹簧测力计钩在C处对杠杆施拉力，为使杠杆保持水平平衡，且弹簧测力计示数最小，则弹簧测力计对杠杆的拉力方向是____________；
(4) 此实验多次改变挂在支点O两边钩码的质量和悬挂位置，收集杠杆平衡时多组动力、动力臂、阻力和阻力臂的数据，其目的是____________________（选填“减小误差”或“寻找普遍规律”）；
(5) 小李同学将甲图状况调节成水平平衡后，进行丙图实验（两弹簧测力计不同时使用，测力计挂钩钩在4格处）
①将弹簧测力计向右下方向拉，示数为F3，力与水平方向成α角，杠杆水平平衡；
②将该弹簧测力计的方向改为向左下方拉，示数为F4，力与水平方向成β角，杠杆水平平衡。若F3＞F4，则α______β（选填“＞”或“=”或“＜”）。
试卷第1页，共3页
第6页，共6页
参考答案：
1．A
【解析】
【详解】
在用启子开汽水瓶盖的过程中，受施力方向向上，启子绕启子与瓶盖的前接触点A转动，所以A点为支点，故BCD不符合题意，A符合题意。
故选A。
2．A
【解析】
【详解】
A．镊子在使用过程中，动力臂小于阻力臂，动力大于阻力，故是费力杠杆，故A正确；
B．瓶盖起子在使用过程中，动力臂大于阻力臂，动力小于阻力，故是省力杠杆，故B错误；
C．钳子在使用过程中，动力臂大于阻力臂，动力小于阻力，故是省力杠杆，故C错误；
D．托盘天平在使用过程中，动力臂等于阻力臂，是等臂杠杆，不省力也不费力，故D错误。
故选A。
3．D
【解析】
【分析】
【详解】
AB．图中的动力臂大于阻力臂，根据杠杆的平衡条件可知，动力小于阻力，即F小于G，是省力杠杆，故AB错误；
C．在阻力和阻力臂不变的情况下，手握的位置靠近把手末端时，动力臂大，则动力小，更省力，故C错误；
D．砖头的位置远离车轮时，此时的动力臂和阻力大小不变，阻力臂变大，根据杠杆的平衡条件可知，动力变大，抬起更费力，故D正确。
故选D。
4．D
【解析】
【详解】
A. 杠杆的形状不是固定的，例如滑轮、剪刀、筷子等都是杠杆，该选项说法不正确；B. 支点指杠杆在转动过程中固定不变的点，不一定在杠杆的中间位置，该选项说法不正确；C. 当支点位于一侧时，动力和阻力的方向相反，当支点位于中间时，动力和阻力方向相同，该选项说法不正确； D. 只有杠杆在水平位置平衡时，力臂才在杠杆上，该选项说法正确．故选D.
【点睛】
杠杆可以是直棒，也可以是弯曲的；从力的大小来分类，有省力杠杆、费力杠杆和等臂杠杆；作用在杠杆上的两个力可以在支点的同侧，也可以在异侧；省力杠杆一定费距离，费力杠杆一定省距离，等臂杠杆既不省力也不省距离．
5．B
【解析】
【详解】
如图，长木板长为l，力F方向竖直向上，所以动力臂为l不变，杠杆受到物体的压力（阻力）
F′=G
阻力臂为l2，根据杠杆平衡条件有
Fl=F′l2=Gl2
所以
由此可知，当物块向右匀速滑动时，l2变大，F变大。
故选B。
6．A
【解析】
【分析】
【详解】
将杠杆缓慢地由OA位置拉到水平位置时，根据三角形知识可知，动力臂与阻力臂的比值不变，阻力为杠杆的重力，保持不变，根据杠杆平衡条件F1L1=F2L2可知，动力的大小不变。故A符合题意,BCD符合题意。
答案A。
7．C
【解析】
【分析】
【详解】
由杠杆平衡条件可得
故选C。
8．C
【解析】
【详解】
A．由图可知车厢绕着点C转动，所以C点为支点，液压杆施的力是动力，货物对杠杆的压力是阻力，不能说重力是阻力，故A错误；
BCD．C为支点，当物体A放在车厢的后部时，动力臂大于阻力臂，省力；物体A放在车厢前部时，动力臂小于阻力臂，费力。故BD错误，C正确。
故选C。
9．D
【解析】
【分析】
【详解】
A．独轮车支点在车轮的轴上，动力是F，所以动力臂为1m，故A错误；
B．独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆，故B错误；
C．独轮车支点在车轮的轴上，阻力是G，所以动力臂为0.3m，故C错误；
D．由杠杆平衡条件可知，人手向上的力
故D正确。
故选D。
10． C B
【解析】
【分析】
【详解】
[1]杠杆可以绕着C点转动，所以C是支点。
[2]根据杠杆平衡条件，阻力、动力臂一定，阻力臂越小，动力越小，所以放在B点更省力。
11． 30 变小
【解析】
【分析】
【详解】
[1]由图可知，动力臂大小为杠杆OA的长度，阻力臂大小为杠杆OA的长度一半，设杠杆长度为L，由杠杆平衡条件可知
所以
[2]保持F的方向始终与杠杆垂直，则动力臂的大小保持不变，将杠杆从A位置匀速提升到B位置的过程中，阻力大小不变，阻力臂不断变小，由杠杆平衡条件可知，力F将变小。
12． 等于 等于 等于
【解析】
【详解】
[1][2]F1 和 F2向上拉物体时，动力臂的长度均为阻力臂长度的2倍，则动力的大小也均为阻力大小的一半，即长方体砖重力大小的一半。F1 和 F2在竖直方向上均移动h，由W= Fs得，F1 和 F2所做的功大小相等。
[3]在两次移动过程中，重心移动的高度也相等，重力大小不变。则两次克服重力所做的功也相等。
13． 不是 先变小后变大 不变
【解析】
【详解】
[1]阻力和阻力臂不变，动力臂越大，动力越小，连接OA，此时OA是最长动力臂，动力与OA垂直时，动力最小，如图所示：
此时AB部分水平，此时F不是最小力。
[2][3]已知阻力（物重）不变，阻力臂不变；由杠杆的平衡条件
F动l动=F阻l阻
知在F阻l阻不变的情况下，F与对应力臂的乘积不变，动力臂越长越省力；因此以OA为动力臂时，动力F最小；由图可知：当绳从图示位置沿顺时针方向旋转时，力F先变小后变大。
14． A 钉子 大于 省力，且可以改变用力方向
【解析】
【分析】
【详解】
[1]羊角锤在工作时，绕着A点转动，所以支点的位置是A点。
[2]羊角锤工作时相当于杠杆，钉子对它的作用力阻碍它的转动，叫做阻力。
[3][4]由图示知，羊角锤的动力臂大于阻力臂，所以工作时可以起到省力的作用，且用水平方向的力便向上拔起钉子，即能改变力的方向。
15． 20 B
【解析】
【详解】
[1]∵F2=10N，L2=0.4m，L1=0.2m；
∴由杠杆的平衡条件：F1L1=F2L2得
[2]如果将支点O向A端移动，则F1L1＞F2L2，所以B端将下沉。
16．
【解析】
【分析】
【详解】
由题意知，最长的力臂为AC，连接AC，则F与AC垂直，又因为G使杠杆沿逆时针转动，所以F应使杠杆沿顺时针转动，因此F方向应垂直AC向上；如下图所示。
17．
【解析】
【详解】
过支点O作垂直于F1作用线的垂线段，即l1；过l2的末端作用垂直于OB的阻力F2，如图所示：
18．
【解析】
【分析】
【详解】
图中支点为O点，阻力F2的方向与杠杆OB垂直，动力臂是支点到动力作用线的垂线段，阻力臂是支点到阻力作用线的垂线段，如下图所示
19．
【解析】
【详解】
由O点到杆顶端的距离是最长的力臂，所以动力应作用在杠杆的顶端B处，且根方向垂直于杆向上，据此可画出最小的动力，如图所示：
【点睛】
由杠杆平衡条件F1l1＝F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小．
20． 平衡 左 测量力臂 1 竖直向上 寻找普遍规律 ＜
【解析】
【详解】
(1)[1][2]杠杆平衡是指杠杆在力的作用下处于静止状态或匀速转动状态。调节杠杆在水平位置平衡，杠杆左端偏高，平衡螺母应向上翘的左端移动。
[3]使杠杆在水平位置平衡，力臂在杠杆上，便于测量力臂大小，同时消除杠杆自重对杠杆平衡的影响。
(2)[4]设一个钩码重为G，一格的长度为L；根据杠杆的平衡条件可得
解得
故应该将B处所挂钩码须向右移动1格。
(3)[5]阻力与阻力臂一定时，由杠杆平衡条件可知，当动力臂最大时，动力最小，力的作用点与支点一定，最大力臂为支点到力的作用点的距离，力应与杠杆垂直，为使拉力最小，应竖直向上拉弹簧测力计。
(4)[6]探究杠杆平衡的条件时进行多次实验，多次改变挂在支点O两边钩码的质量和悬挂位置，收集杠杆平衡时多组动力，动力臂、阻力和阻力臂的数据，其目的是通过实验数据总结实验结论，使实验结论具有普遍性，避免偶然性。
(5)[7]根据阻力、阻力臂不变，动力与动力臂成反比，在杠杆上的长度相同，角度越大，力臂越大（90°以下），力越小，若
则
