第十八章《电功率》检测题 2021-2022学年人教版初中物理九年级全一册（有答案）

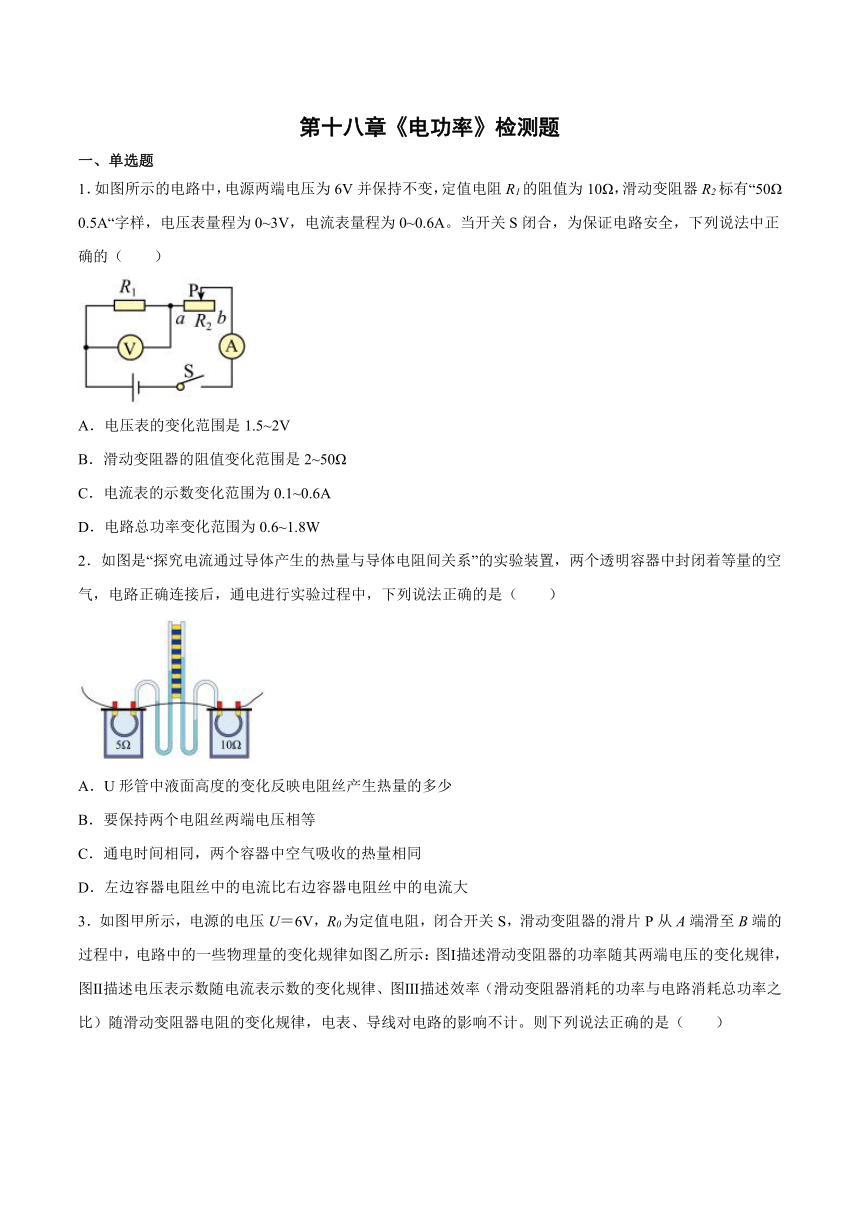

第十八章《电功率》检测题
一、单选题
1．如图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2标有“50Ω 0.5A“字样，电压表量程为0~3V，电流表量程为0~0.6A。当开关S闭合，为保证电路安全，下列说法中正确的（　　）
A．电压表的变化范围是1.5~2V
B．滑动变阻器的阻值变化范围是2~50Ω
C．电流表的示数变化范围为0.1~0.6A
D．电路总功率变化范围为0.6~1.8W
2．如图是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是（　　）
A．U形管中液面高度的变化反映电阻丝产生热量的多少
B．要保持两个电阻丝两端电压相等
C．通电时间相同，两个容器中空气吸收的热量相同
D．左边容器电阻丝中的电流比右边容器电阻丝中的电流大

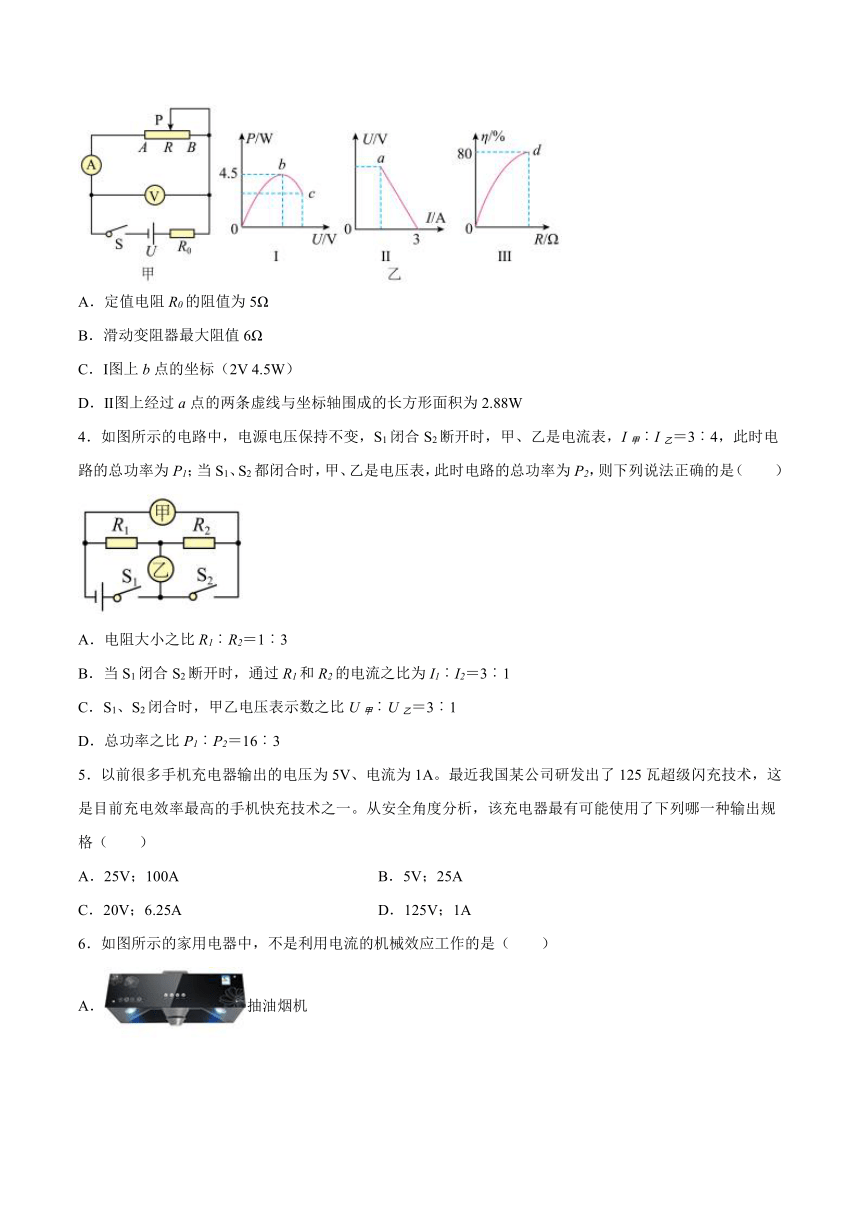

3．如图甲所示，电源的电压U＝6V，R0为定值电阻，闭合开关S，滑动变阻器的滑片P从A端滑至B端的过程中，电路中的一些物理量的变化规律如图乙所示：图Ⅰ描述滑动变阻器的功率随其两端电压的变化规律，图Ⅱ描述电压表示数随电流表示数的变化规律、图Ⅲ描述效率（滑动变阻器消耗的功率与电路消耗总功率之比）随滑动变阻器电阻的变化规律，电表、导线对电路的影响不计。则下列说法正确的是（　　）
A．定值电阻R0的阻值为5Ω
B．滑动变阻器最大阻值6Ω
C．Ⅰ图上b点的坐标（2V 4.5W）
D．Ⅱ图上经过a点的两条虚线与坐标轴围成的长方形面积为2.88W
4．如图所示的电路中，电源电压保持不变，S1闭合S2断开时，甲、乙是电流表，I甲︰I乙＝3︰4，此时电路的总功率为P1；当S1、S2都闭合时，甲、乙是电压表，此时电路的总功率为P2，则下列说法正确的是（　　）
A．电阻大小之比R1︰R2＝1︰3
B．当S1闭合S2断开时，通过R1和R2的电流之比为I1︰I2＝3︰1
C．S1、S2闭合时，甲乙电压表示数之比U甲︰U乙＝3︰1
D．总功率之比P1︰P2＝16︰3
5．以前很多手机充电器输出的电压为5V、电流为1A。最近我国某公司研发出了125瓦超级闪充技术，这是目前充电效率最高的手机快充技术之一。从安全角度分析，该充电器最有可能使用了下列哪一种输出规格（　　）
A．25V；100A B．5V；25A
C．20V；6.25A D．125V；1A
6．如图所示的家用电器中，不是利用电流的机械效应工作的是（　　）
A．抽油烟机
B．电风扇
C．电饭煲
D．洗衣机
7．将标有“12V6W”的灯泡L1和标有“6V6W”的灯泡L2串联接在12V的电源上，假设灯丝的电阻不随温度而变化，则（　　）
A．灯泡L1正常发光
B．灯泡L2可能会烧坏
C．电路总功率为4.8W
D．通过灯泡L1的电流小于通过L2的电流
8．如图甲所示，两电热丝R1与R2并联，R1=20Ω，电源电压保持不变，闭合开关，电流表A1和电流表A2表盘指针均指如图乙所示位置，则以下判断正确的是（　　）
①R1︰R2=4︰1
②电源电压是10V
③R2的电功率是20W
④R2工作1min所放出的热量为1200J
A．①②③ B．①②④ C．②③④ D．①②③④
9．小陈同学观察家中用电器的铭牌标签，发现某铭牌上标注的额定功率为800W，这个用电器可能是图中的哪一个（　　）
A．电风扇 B．台灯
C．笔记本电脑 D．电饭煲
10．甲、乙两个灯串联在电路中，甲灯较亮，乙灯较暗，则通过两灯的电流（　　）
A．甲灯的电流大 B．乙灯的电流大
C．两灯电流相等 D．无法比较
11．将规格为“2.5V 0.3A”的小灯泡L1和规格为“3.8V 0.3A”的小灯泡L2串联，接在3V的电源上，下列判断正确的是（　　）
A．L1的实际功率比L2的实际功率小 B．L1的电阻大于L2的电阻
C．两只灯泡都正常发光 D．两只灯泡实际功率相等
二、多选题
12．如图所示，电源电压为6V，定值电阻R0＝10Ω，滑动变阻器R的最大阻值为20Ω，闭合开关后将滑片从最右端移动到最左端的过程中，下列说法正确的是（　　）
A．电压表示数变化范围为2V～6V
B．电流表示数变化范围为0.2A～0.6A
C．定值电阻R0的功率减小
D．滑动变阻器R的功率先增大后减小
13．把标有“25Ω，1A”字样的滑动变阻器R2，与一个R1=5Ω的电阻串联接在6V的电源上，如图所示。在保证电路安全的情况下，则下列判断正确的是（　　）

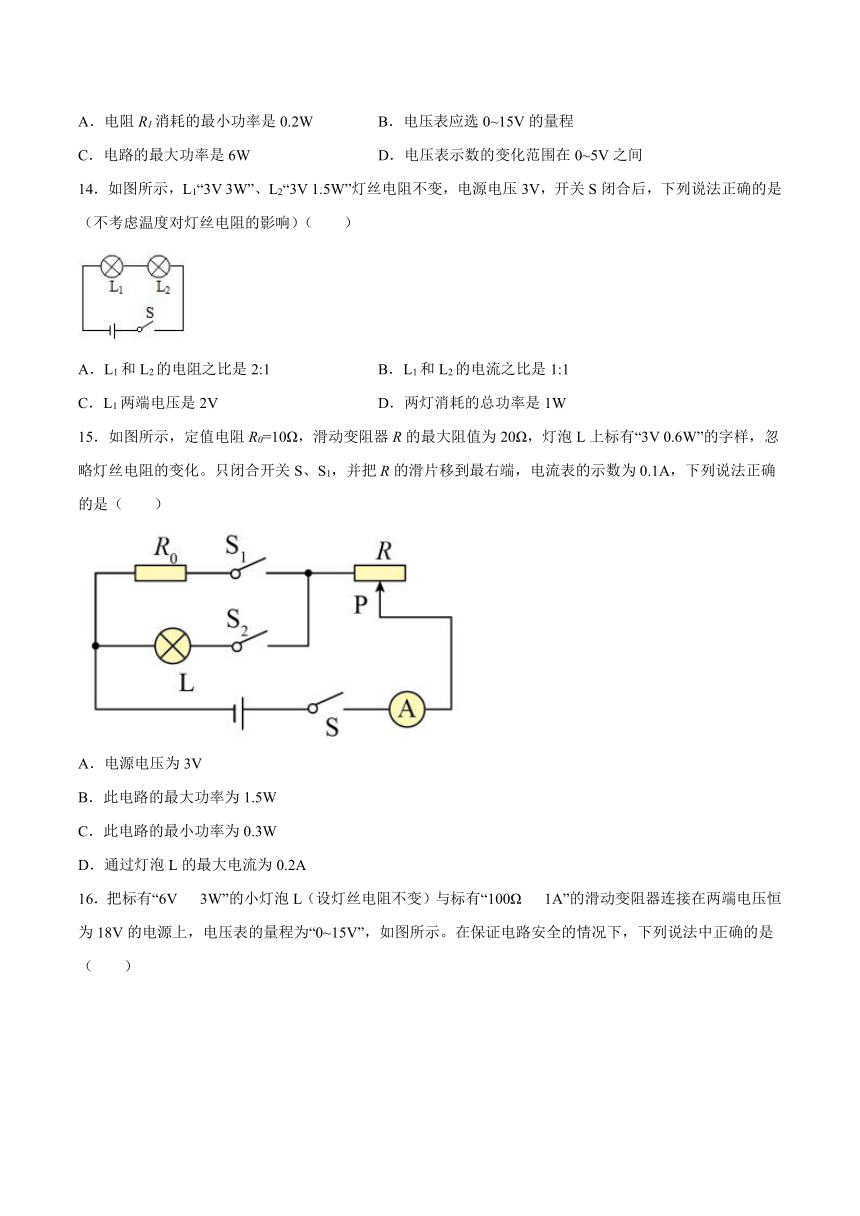

A．电阻R1消耗的最小功率是0.2W B．电压表应选0~15V的量程
C．电路的最大功率是6W D．电压表示数的变化范围在0~5V之间
14．如图所示，L1“3V 3W”、L2“3V 1.5W”灯丝电阻不变，电源电压3V，开关S闭合后，下列说法正确的是（不考虑温度对灯丝电阻的影响）（　　）
A．L1和L2的电阻之比是2:1 B．L1和L2的电流之比是1:1
C．L1两端电压是2V D．两灯消耗的总功率是1W
15．如图所示，定值电阻R0=10Ω，滑动变阻器R的最大阻值为20Ω，灯泡L上标有“3V 0.6W”的字样，忽略灯丝电阻的变化。只闭合开关S、S1，并把R的滑片移到最右端，电流表的示数为0.1A，下列说法正确的是（　　）
A．电源电压为3V
B．此电路的最大功率为1.5W
C．此电路的最小功率为0.3W
D．通过灯泡L的最大电流为0.2A
16．把标有“6V 3W”的小灯泡L（设灯丝电阻不变）与标有“100Ω 1A”的滑动变阻器连接在两端电压恒为18V的电源上，电压表的量程为“0~15V”，如图所示。在保证电路安全的情况下，下列说法中正确的是（　　）
A．电路中允许通过的最大电流为0.5A
B．小灯泡L消耗电功率的最小值为0.75W
C．滑动变阻器允许调节的范围是24Ω~100Ω
D．电路总电功率的最大值为9W
三、填空题
17．如图（a）所示电路中，R1＝10Ω，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R2两端电压为______V，通过R1电流为______A，电路通电后的总功率为______W。
18．在“怎样使两个小灯泡亮起来”的活动中，小明用两只规格不同的小灯珠（图中A、B）、一节充电电池（电压稍大）及导线，按照如图所示的方式连接，两灯都亮了，且A灯比B灯亮，则此时导线中电流的方向为______（填“向左”或“向右”），通过两只灯泡的电流大小______（填“相等”或“不等”），A灯的实际功率______B灯的实际功率（填“大于”“小于”或“等于”）。
四、实验题
19．小明利用如图甲所示电路测量小灯泡的功率，被测小灯泡的额定电压为2.5V，电阻约为10左右，实验室有如下器材：电源（U=6V）电流表（0~0.6A，0~3A），电压表（0~3V，0~15V），滑动变阻器、电阻箱各一只，单刀单掷、单刀双掷开关各一个，导线若干。
（1）图甲是小明刚连好的实物图，实验前小华帮他检查了一遍，发现有两处不合实验规范。请你指出其中一处：______。
（2）完善电路后，闭合开关，小明改变滑动变阻器的阻值测量出了5组数据，并描点画出了小灯泡中电流随其两端电压变化的关系图像，如图乙所示，则小灯泡的额定功率为______W。
（3）为减小实验误差，实验中所使用的滑动变阻器的规格可能为( )
A．10 3A B． 60 1A C． 100 1A
（4）在实验过程中，电压表发生故障，小明和小华增加一只电阻箱和一个单刀双掷开关设计出了丙、丁两种电路图，则能测出小灯泡额定电功率的是______。
20．如图所示，在研究电热与哪些因素有关的实验中，同学们猜想电热可能与电流大小、电阻大小以及通电时间长短有关。
（1）本实验是研究电流的______效应；
（2）左侧密闭容器内电阻丝阻值为5，右侧密闭容器外部，将一个阻值为5的电阻与这个容器内的电阻丝并联，目的是使通过左右两密闭容器内电阻丝的电流不同，右侧容器内电阻丝的阻值应为______，才能符合实验研究的要求；
（3）在第（）问实验中测得，左侧容器内电阻丝的电流大小为1A，则通过右侧密闭容器中的电阻丝电流大小为______A，U形管中液面高度差反映密闭空气温度的变化，左侧U形管中液面高度差大于右侧U形管中液面高度差，说明：相同时间内，当电阻相同时，______产生的热量越多。
五、计算题
21．如图甲所示，是通过小灯泡的电流随其两端电压变化关系的图像。将小灯泡连接到如图乙所示的电路中，已知电源电压保持3V不变，小灯泡的额定电流是0.3A，R1=20Ω， R2标有“30Ω、2A”字样。
（1）求小灯泡正常发光时的电阻；
（2）同时闭合开关 S、S2，断开 S1，调节滑动变阻器的滑片使电压表的示数为1V，求此时滑动变阻器 R2的电阻；
（3）同时闭合开关 S、S1和 S2，当滑动变阻器的滑片调至最左端时，求此时整个电路工作 lmin消耗的电能；
（4）在电路通电的情况下，调整开关 S1、S2的开闭状态，并移动滑动变阻器的滑片，求整个电路消耗的最小电功率。
22．如图所示的电路，R1＝20Ω，R2＝10Ω，在只闭合S的情况下，电流表的示数为0.3A，电源电压保持不变。求：
（1）电源电压；
（2）同时闭合S、S1时，电流表的示数；
（3）通电10s，电阻R2消耗的电能。
参考答案：
1．D 2．A 3．D 4．D 5．C 6．C 7．C 8．D 9．D 10．C 11．A 12．ABD 13．ABC 14．BD 15．ABD 16．ABD
17． 1.8 0.72 6.48
18． 向左 相等 大于
19． 电流表所选量程太大，或闭合开关前滑片P没有处于阻值最大处 B 丙
20． 热 电流越大
21．（1）10Ω；（2）4Ω；（3）81J；（4）0.18W
22．（1）；（2）；（3）
