11.2导体的电阻 同步练习（word版含答案）

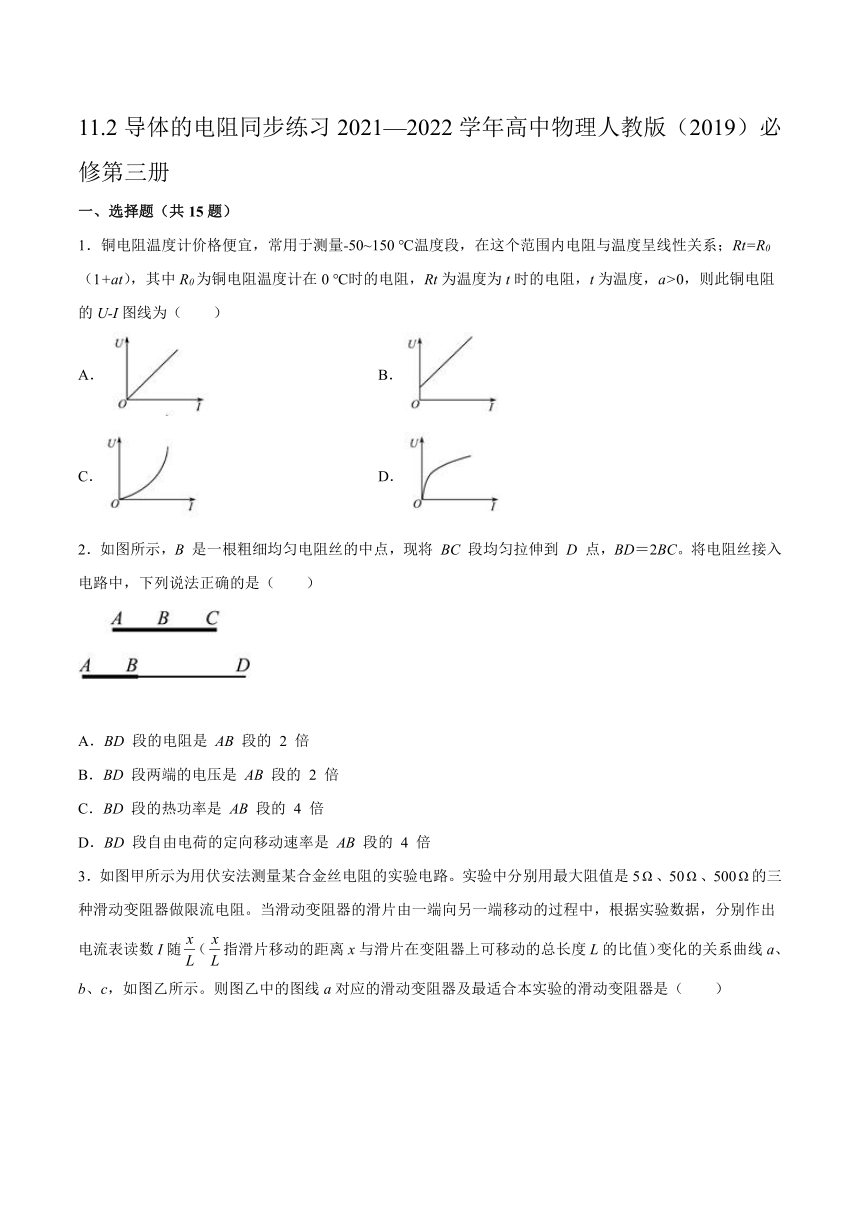

11.2导体的电阻同步练习2021—2022学年高中物理人教版（2019）必修第三册
一、选择题（共15题）
1．铜电阻温度计价格便宜，常用于测量-50~150 ℃温度段，在这个范围内电阻与温度呈线性关系；Rt=R0（1+at），其中R0为铜电阻温度计在0 ℃时的电阻，Rt为温度为t时的电阻，t为温度，a>0，则此铜电阻的U-I图线为（　　）
A． B．
C． D．
2．如图所示，B 是一根粗细均匀电阻丝的中点，现将 BC 段均匀拉伸到 D 点，BD＝2BC。将电阻丝接入电路中，下列说法正确的是（　　）
A．BD 段的电阻是 AB 段的 2 倍
B．BD 段两端的电压是 AB 段的 2 倍
C．BD 段的热功率是 AB 段的 4 倍
D．BD 段自由电荷的定向移动速率是 AB 段的 4 倍

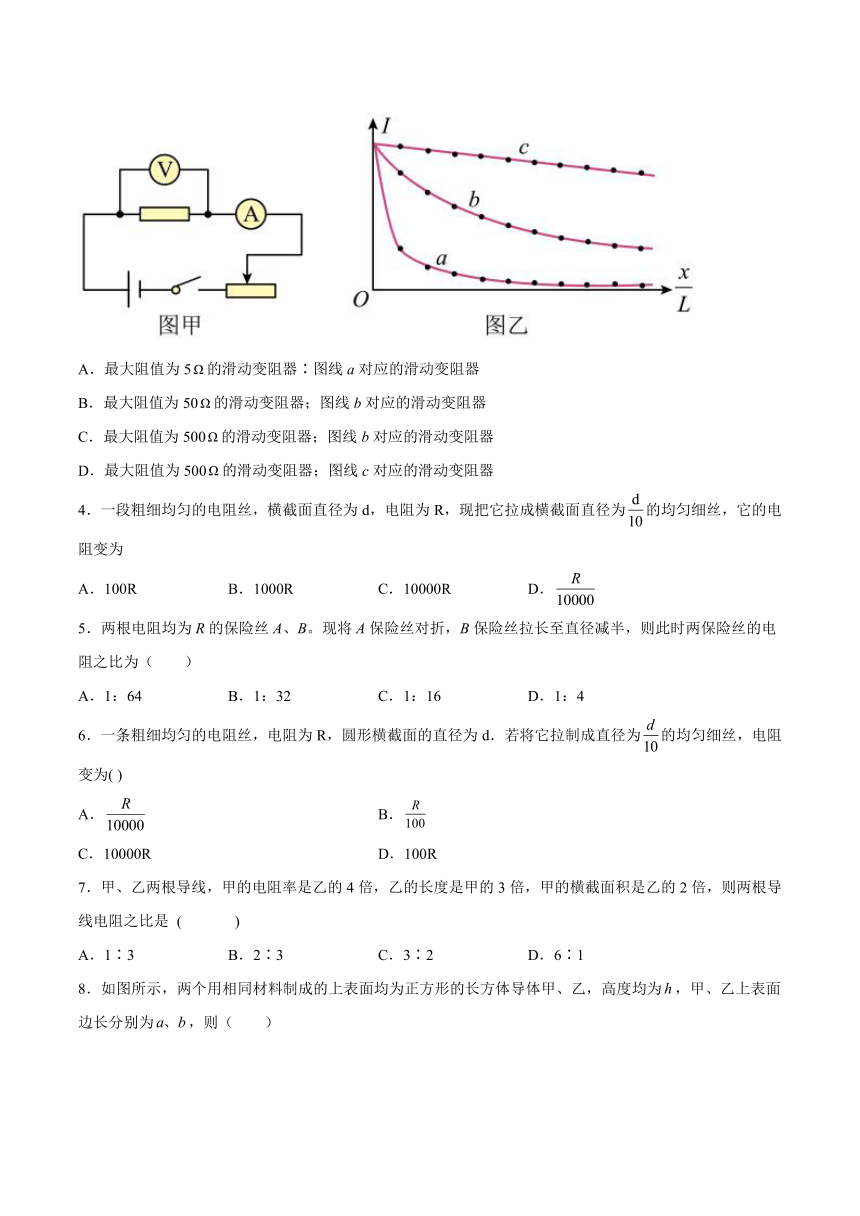

3．如图甲所示为用伏安法测量某合金丝电阻的实验电路。实验中分别用最大阻值是5、50、500的三种滑动变阻器做限流电阻。当滑动变阻器的滑片由一端向另一端移动的过程中，根据实验数据，分别作出电流表读数I随（指滑片移动的距离x与滑片在变阻器上可移动的总长度L的比值）变化的关系曲线a、b、c，如图乙所示。则图乙中的图线a对应的滑动变阻器及最适合本实验的滑动变阻器是（　　）
A．最大阻值为5的滑动变阻器∶图线a对应的滑动变阻器
B．最大阻值为50的滑动变阻器；图线b对应的滑动变阻器
C．最大阻值为500的滑动变阻器；图线b对应的滑动变阻器
D．最大阻值为500的滑动变阻器；图线c对应的滑动变阻器
4．一段粗细均匀的电阻丝，横截面直径为d，电阻为R，现把它拉成横截面直径为的均匀细丝，它的电阻变为
A．100R B．1000R C．10000R D．
5．两根电阻均为R的保险丝A、B。现将A保险丝对折，B保险丝拉长至直径减半，则此时两保险丝的电阻之比为（　　）
A．1：64 B．1：32 C．1：16 D．1：4
6．一条粗细均匀的电阻丝，电阻为R，圆形横截面的直径为d．若将它拉制成直径为的均匀细丝，电阻变为( )
A． B．
C．10000R D．100R
7．甲、乙两根导线，甲的电阻率是乙的4倍，乙的长度是甲的3倍，甲的横截面积是乙的2倍，则两根导线电阻之比是 ( )
A．1∶3 B．2∶3 C．3∶2 D．6∶1

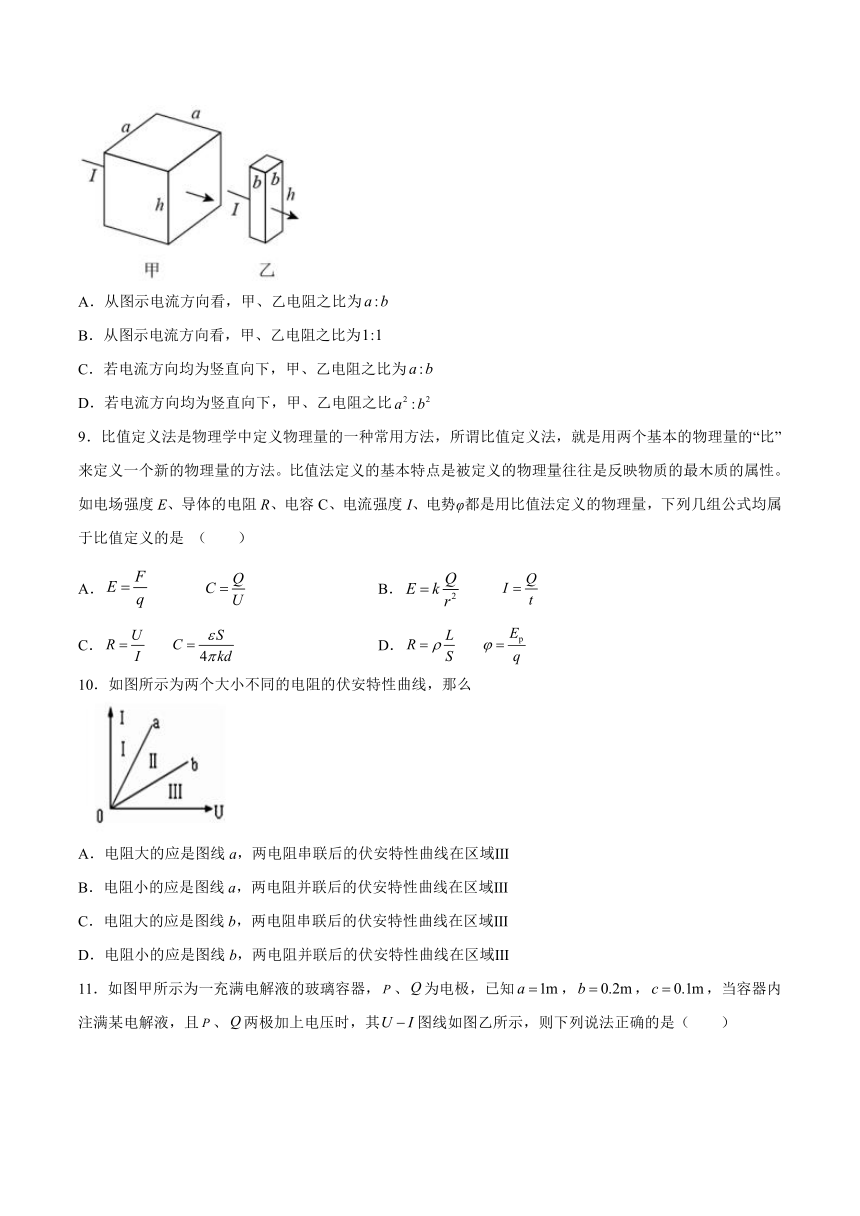

8．如图所示，两个用相同材料制成的上表面均为正方形的长方体导体甲、乙，高度均为，甲、乙上表面边长分别为，则（　　）
A．从图示电流方向看，甲、乙电阻之比为
B．从图示电流方向看，甲、乙电阻之比为
C．若电流方向均为竖直向下，甲、乙电阻之比为
D．若电流方向均为竖直向下，甲、乙电阻之比
9．比值定义法是物理学中定义物理量的一种常用方法，所谓比值定义法，就是用两个基本的物理量的“比”来定义一个新的物理量的方法。比值法定义的基本特点是被定义的物理量往往是反映物质的最木质的属性。如电场强度E、导体的电阻R、电容C、电流强度I、电势φ都是用比值法定义的物理量，下列几组公式均属于比值定义的是 （　　）
A． B．
C． D．
10．如图所示为两个大小不同的电阻的伏安特性曲线，那么
A．电阻大的应是图线a，两电阻串联后的伏安特性曲线在区域Ⅲ
B．电阻小的应是图线a，两电阻并联后的伏安特性曲线在区域Ⅲ
C．电阻大的应是图线b，两电阻串联后的伏安特性曲线在区域Ⅲ
D．电阻小的应是图线b，两电阻并联后的伏安特性曲线在区域Ⅲ

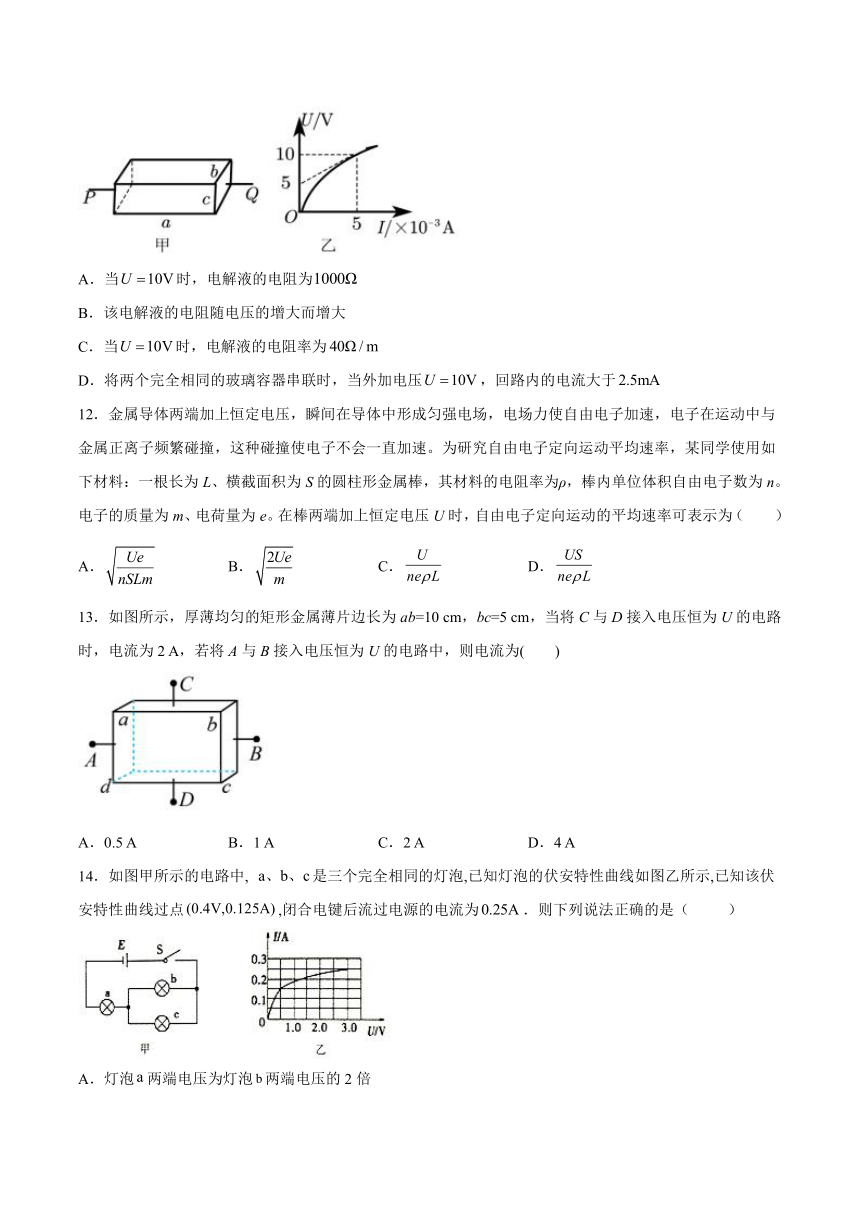

11．如图甲所示为一充满电解液的玻璃容器，、为电极，已知，，，当容器内注满某电解液，且、两极加上电压时，其图线如图乙所示，则下列说法正确的是（　　）
A．当时，电解液的电阻为
B．该电解液的电阻随电压的增大而增大
C．当时，电解液的电阻率为
D．将两个完全相同的玻璃容器串联时，当外加电压，回路内的电流大于
12．金属导体两端加上恒定电压，瞬间在导体中形成匀强电场，电场力使自由电子加速，电子在运动中与金属正离子频繁碰撞，这种碰撞使电子不会一直加速。为研究自由电子定向运动平均速率，某同学使用如下材料：一根长为L、横截面积为S的圆柱形金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n。电子的质量为m、电荷量为e。在棒两端加上恒定电压U时，自由电子定向运动的平均速率可表示为（　　）
A． B． C． D．
13．如图所示，厚薄均匀的矩形金属薄片边长为ab=10 cm，bc=5 cm，当将C与D接入电压恒为U的电路时，电流为2 A，若将A与B接入电压恒为U的电路中，则电流为(　　)
A．0.5 A B．1 A C．2 A D．4 A
14．如图甲所示的电路中, 是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点,闭合电键后流过电源的电流为．则下列说法正确的是（ ）
A．灯泡两端电压为灯泡两端电压的2倍
B．灯泡的功率为
C．灯泡的阻值为
D．灯泡的电功率之比为
15．某种金属导体的U—I图象如图所示，图象上A点和原点的连线与横轴成α角，A点的切线与横轴成β角。关于该导体的叙述，下列说法中正确的是（　　）
A．导体的电功率随电压U的增大而增大
B．导体的电功率与电压U的平方成正比
C．在A点，导体的电阻为tanβ
D．在A点，导体的电阻为tanα
二、填空题（共3题）
16．默写公式
I=_________=_________ R=_________ E=_________
U=_________ C=_________
17．电阻R1、R2的I﹣U图象如图所示，则R1＝_____Ω．若把R1、R2串联后接到一个内阻r＝2Ω的电源上时，R1消耗的电功率是8W，则电源的电动势是E＝_____V。
18．有一个小灯泡上标有“4 V，2 W”的字样，现在要用伏安法描绘这个灯泡的图线。现有下列器材供选用：
A．电压表(0～5 V，内阻约10 kΩ)
B．电压表(0～15 V，内阻约20 kΩ)
C．电流表(0～3 A，内阻约1 Ω)
D．电流表(0～0.6 A，内阻约0.4 Ω)
E．滑动变阻器(10 Ω，2 A)
F．滑动变阻器(500 Ω，1 A)
G．学生电源(直流6 V)、开关、导线若干
(1)实验中所用电压表应选______，电流表应选用_______，滑动变阻器应选用_______（横线上均填字母编号）
(2)在虚线框内画出实验电路图________
(3)利用实验数据绘出小灯泡的伏安特性曲线如图(甲)所示，分析曲线说明小灯泡电阻变化的特点：____________________________________
(4)若把电器元件Z和小灯泡接入如图（乙）所示的电路中时，通过Z的电流为0.22A，已知A、B两端电压恒为2.5V，则此时灯泡L的功率约为__________W（保留两位有效数字）
三、综合题（共3题）
19．如图所示为某金属导体的伏安特性曲线：
(1)试说明导体电阻随电压的变化规律；
(2)试算出电压为20 V时导体的电阻；
20．A、B两地相距L，在两地间沿直线铺有通讯电缆，它是由两条并在一起彼此绝缘的均匀导线组成的，通常称为双线电缆。在一次事故中经检查断定是电缆上某处的绝缘保护层损坏，导致两导线之间漏电，相当于该处电缆的两导线之间接入一个电阻。检查人员经过下面的测量可以确定损坏处的位置：
(1)将B端双线断开，在A处测出双线两端间的电阻RA；
(2)将A端的双线断开，在B处测出双线两端的电阻RB；
(3)在A端的双线间加一已知电压UA，在B端间用内阻很大的电压表测量出两线间的电压UB．
试由以上测量结果确定损坏处距A的距离。
21．某金属导体两端的电压为24V，在30s内有36C的电荷量通过该导体的某个横截面，问：
（1）在30s内有多少自由电子通过该导体的横截面？
（2）电流多大？
（3）该导体的电阻多大？
试卷第1页，共3页
参考答案：
1．C
2．C
3．C
4．C
5．A
6．C
7．B
8．B
9．A
10．C
11．C
12．C
13．A
14．B
15．A
16． ； ； ； ； IR；
17． 8 22
18． A D E 小灯泡的电阻随温度的升高而增大 0.31
19．（1）各点的电压与电流的比值为对应的电阻，由图可知电阻值随电压的增加而增加
（2）
20．
21．（1）2.25×1020个；（2）1.2A；（3）20Ω
