12.2闭合电路的欧姆定律 同步练习（word版含答案）

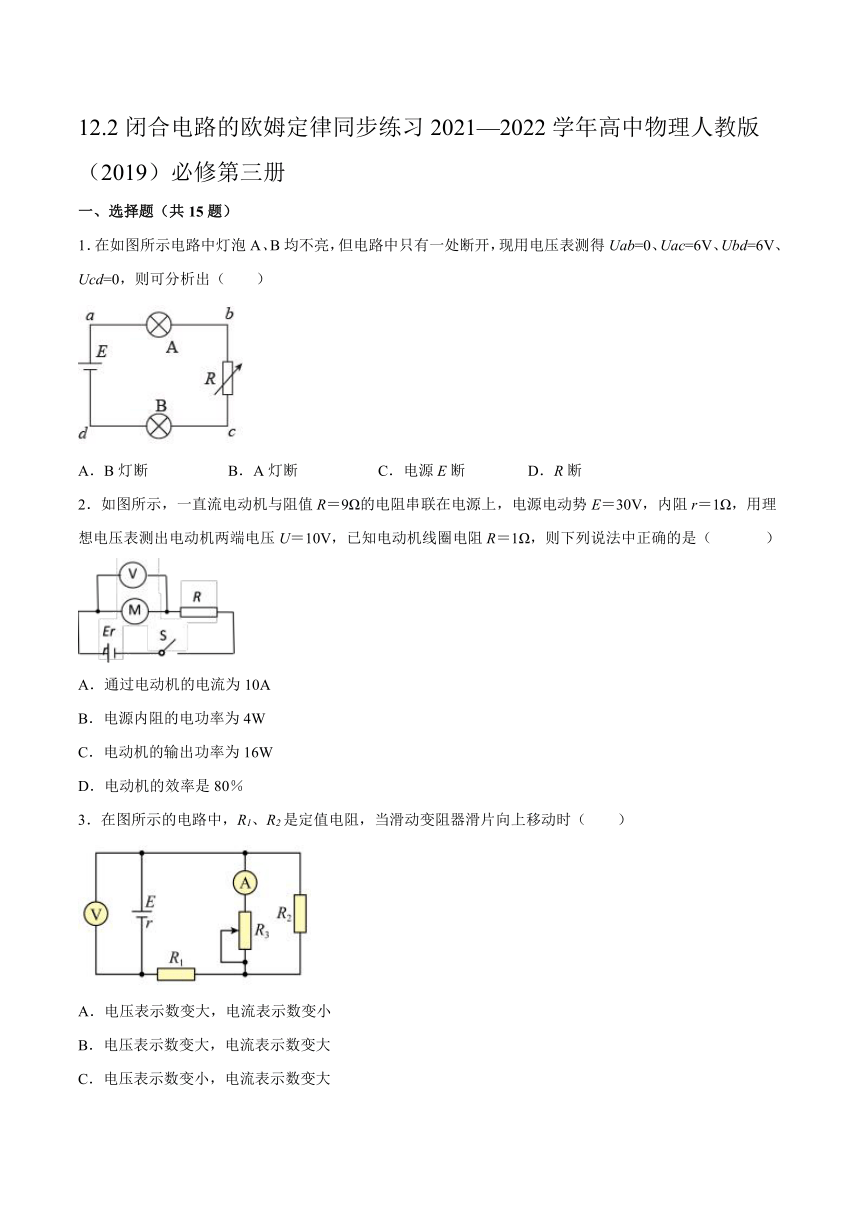

12.2闭合电路的欧姆定律同步练习2021—2022学年高中物理人教版（2019）必修第三册
一、选择题（共15题）
1．在如图所示电路中灯泡A、B均不亮，但电路中只有一处断开，现用电压表测得Uab=0、Uac=6V、Ubd=6V、Ucd=0，则可分析出（　　）
A．B灯断 B．A灯断 C．电源E断 D．R断
2．如图所示，一直流电动机与阻值R＝9Ω的电阻串联在电源上，电源电动势E＝30V，内阻r＝1Ω，用理想电压表测出电动机两端电压U＝10V，已知电动机线圈电阻R＝1Ω，则下列说法中正确的是（ ）
A．通过电动机的电流为10A
B．电源内阻的电功率为4W
C．电动机的输出功率为16W
D．电动机的效率是80％
3．在图所示的电路中，R1、R2是定值电阻，当滑动变阻器滑片向上移动时（　　）
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变大
D．电压表示数变小，电流表示数变小

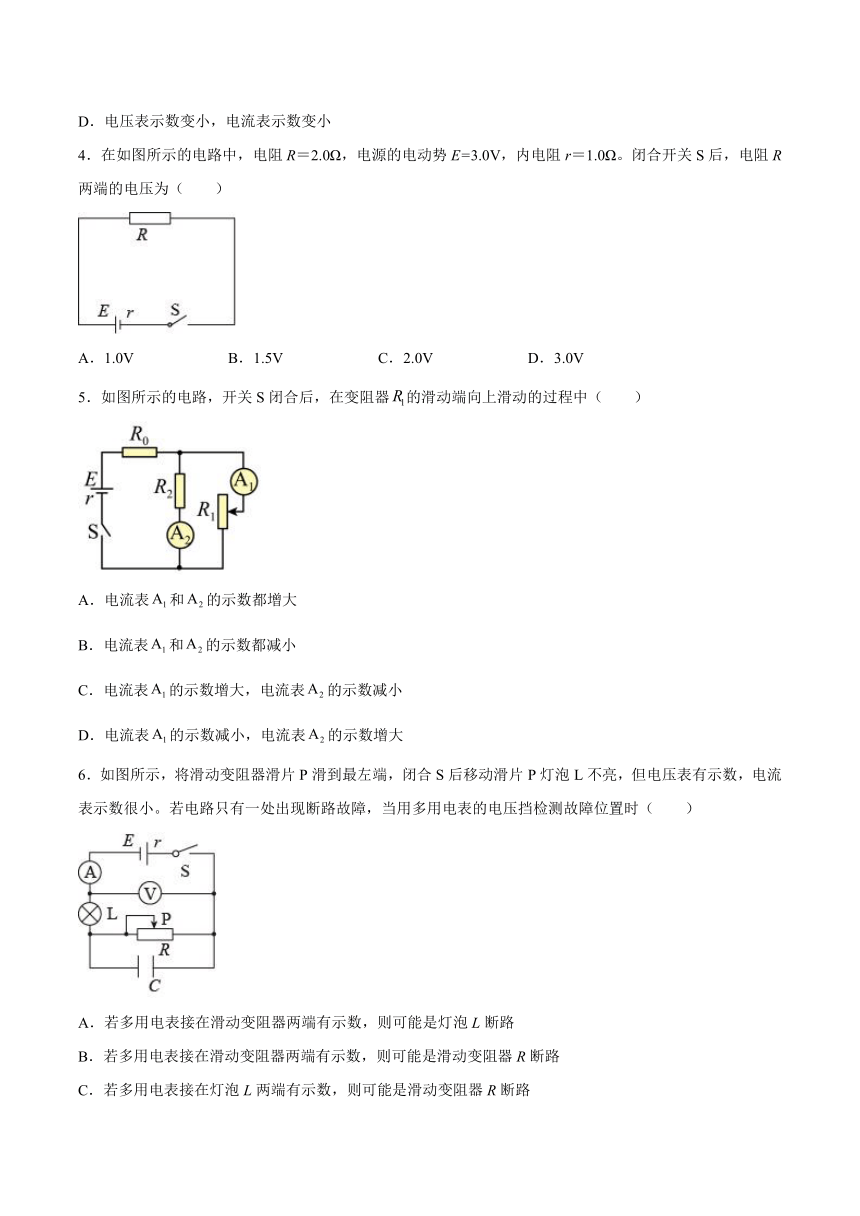

4．在如图所示的电路中，电阻R＝2.0Ω，电源的电动势E=3.0V，内电阻r＝1.0Ω。闭合开关S后，电阻R两端的电压为（　　）
A．1.0V B．1.5V C．2.0V D．3.0V
5．如图所示的电路，开关S闭合后，在变阻器的滑动端向上滑动的过程中（　　）
A．电流表和的示数都增大
B．电流表和的示数都减小
C．电流表的示数增大，电流表的示数减小
D．电流表的示数减小，电流表的示数增大
6．如图所示，将滑动变阻器滑片P滑到最左端，闭合S后移动滑片P灯泡L不亮，但电压表有示数，电流表示数很小。若电路只有一处出现断路故障，当用多用电表的电压挡检测故障位置时（　　）
A．若多用电表接在滑动变阻器两端有示数，则可能是灯泡L断路
B．若多用电表接在滑动变阻器两端有示数，则可能是滑动变阻器R断路
C．若多用电表接在灯泡L两端有示数，则可能是滑动变阻器R断路
D．若多用电表与电容器的两极板相连有示数，则可能是灯泡L断路

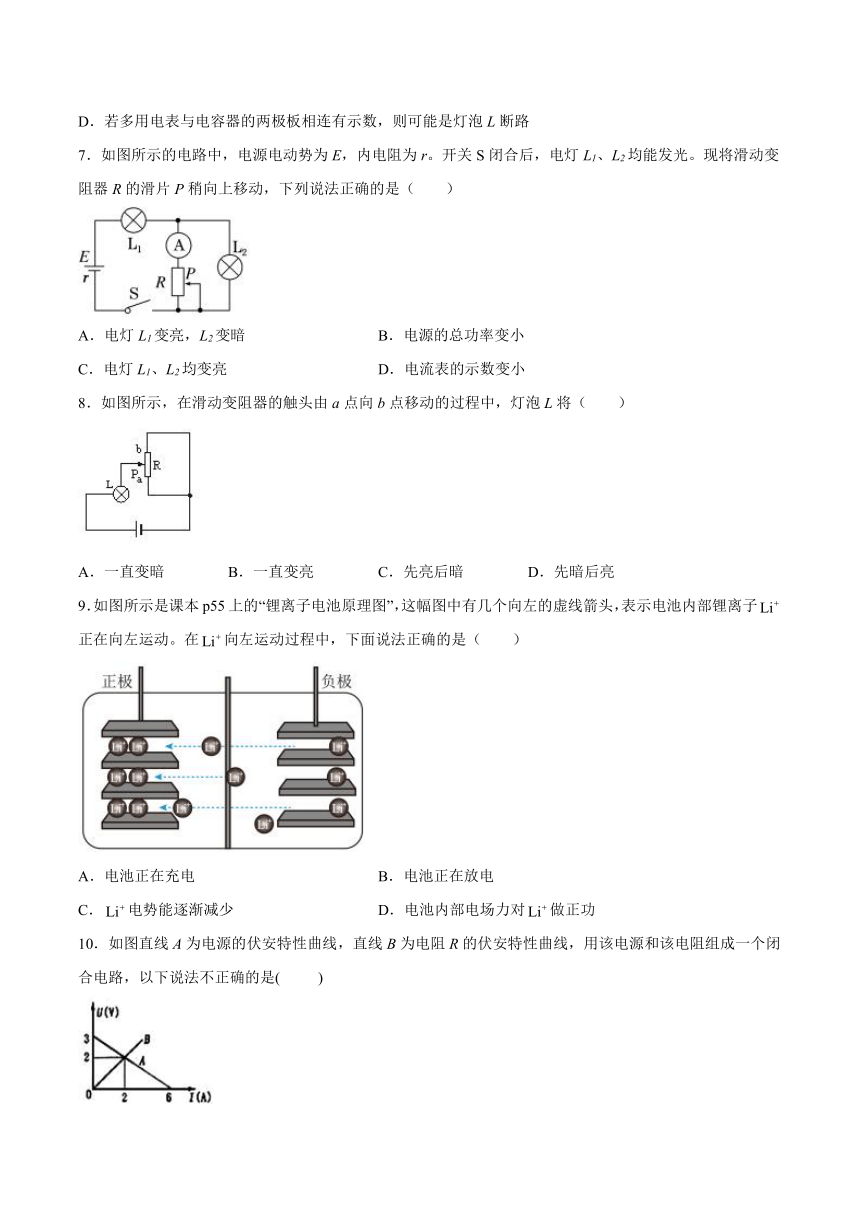

7．如图所示的电路中，电源电动势为E，内电阻为r。开关S闭合后，电灯L1、L2均能发光。现将滑动变阻器R的滑片P稍向上移动，下列说法正确的是（　　）
A．电灯L1变亮，L2变暗 B．电源的总功率变小
C．电灯L1、L2均变亮 D．电流表的示数变小
8．如图所示，在滑动变阻器的触头由a点向b点移动的过程中，灯泡L将（　　）
A．一直变暗 B．一直变亮 C．先亮后暗 D．先暗后亮
9．如图所示是课本p55上的“锂离子电池原理图”，这幅图中有几个向左的虚线箭头，表示电池内部锂离子正在向左运动。在向左运动过程中，下面说法正确的是（　　）
A．电池正在充电 B．电池正在放电
C．电势能逐渐减少 D．电池内部电场力对做正功
10．如图直线A为电源的伏安特性曲线，直线B为电阻R的伏安特性曲线，用该电源和该电阻组成一个闭合电路，以下说法不正确的是( )
A．电源内阻为
B．电源电动势为3V
C．电源的效率是
D．电源输出功率为6W

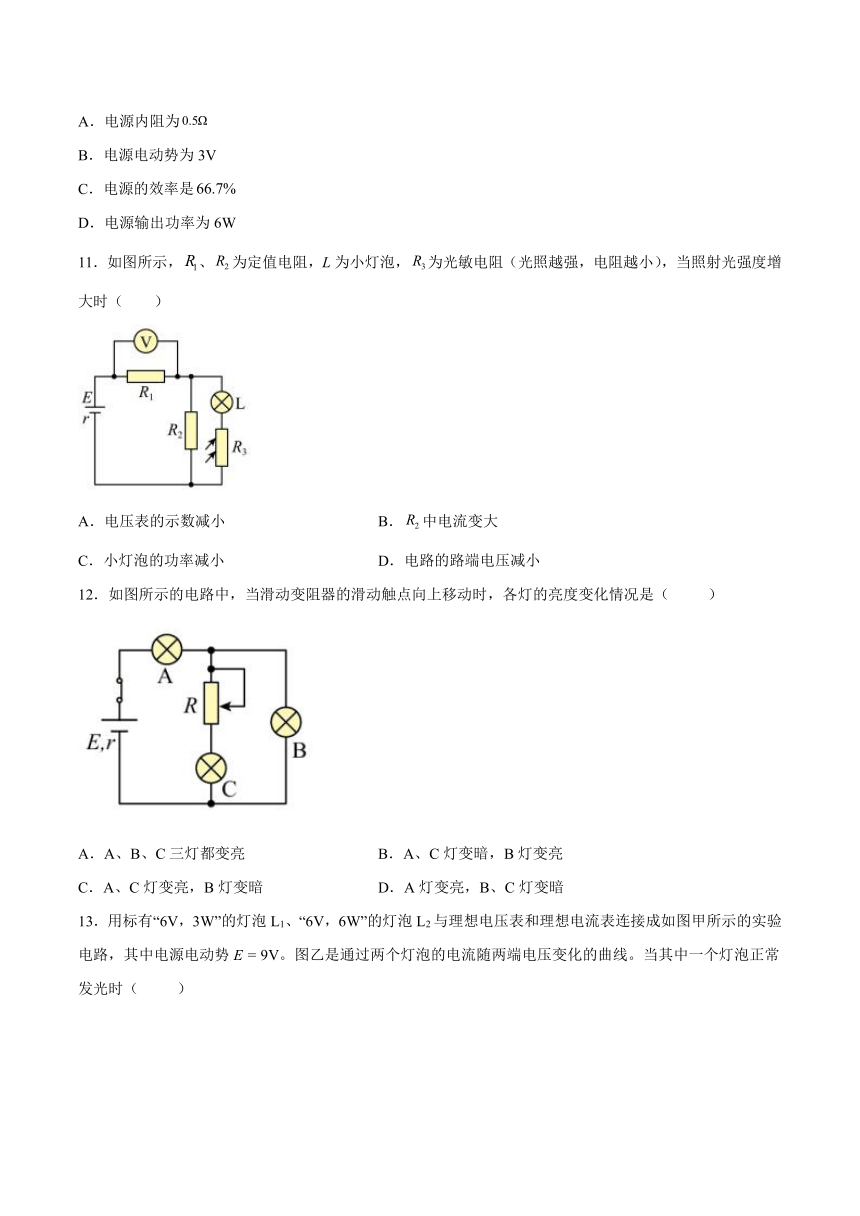

11．如图所示，、为定值电阻，L为小灯泡，为光敏电阻（光照越强，电阻越小），当照射光强度增大时（　　）
A．电压表的示数减小 B．中电流变大
C．小灯泡的功率减小 D．电路的路端电压减小
12．如图所示的电路中，当滑动变阻器的滑动触点向上移动时，各灯的亮度变化情况是（ ）
A．A、B、C三灯都变亮 B．A、C灯变暗，B灯变亮
C．A、C灯变亮，B灯变暗 D．A灯变亮，B、C灯变暗
13．用标有“6V，3W”的灯泡L1、“6V，6W”的灯泡L2与理想电压表和理想电流表连接成如图甲所示的实验电路，其中电源电动势E = 9V。图乙是通过两个灯泡的电流随两端电压变化的曲线。当其中一个灯泡正常发光时（ ）
A．电流表的示数为1A B．电压表的示数约为6V
C．电路输出功率为4W D．电源内阻为0.5Ω
14．图示的电路图中，C2=2C1，R2=2R1．下列说法正确的是（　　）
①开关处于断开状态，电容C2的电量大于C1的电量
②开关处于断开状态，电容C1的电量大于C2的电量
③开关处于接通状态，电容C2的电量大于C1的电量
④开关处于接通状态，电容C1的电量大于C2的电量．A．① B．④ C．①③ D．②④
15．如图所示的电路中，电源电动势为E，内电阻为r，在滑动变阻器R1的滑动触片P从图示位置向下滑动的过程中（ ）
A．电路中的总电流变小
B．路端电压变大
C．通过电阻R2的电流小
D．通过滑动变阻器R1的电流小
二、填空题（共3题）
16．铅蓄电池的电动势为2 V，一节干电池的电动势为1.5 V，将铅蓄电池和干电池分别接入电路，两个电路中的电流分别为0.1 A和0.2 A．试求两个电路都工作20 s时间，电源所消耗的化学能分别为______和________，________把化学能转化为电能的本领更大.
17．如果E表示电源的电动势，表示路端电压，表示内电压，R表示外电路的总电阻，r表示内电阻，I表示闭合电路中的电流，那么根据下列给出的已知条件，求出其余各量（用已知量表示）:
（1）已知E、和r，则_______，_______，_______.
（2）已知I、R和，则E=_______，_______._______.
18．某同学用伏安法测定一个待测电阻的阻值（阻值约为200），实验室提供如下器材：
电池组E：电动势3V，内阻不计；
电流表：量程0~15mA，内阻约为100；
电流表：量程0~300uA，内阻为1000；
电压表V：量程0~15V，内阻约为10；
滑动变阻器：阻值范围0~20，额定电流2A；
电阻箱：阻值范围0~9999，额定电流1A；
开关S、导线若干。
要求实验中尽可能准确地测量的阻值，请回答下列问题：
（1）本实验___________（填“能”或“不能”，无须说明理由）直接选用电流表、电压表，利用伏安法测量待测电阻。
（2）在图中画出完整测量阻值的电路图，并在图中标明器材代号___________。
（3）利用设计的方案___________（填“能”或“不能”，无须说明理由）测出待测电阻的准确值。
三、综合题（共4题）
19．如图所示，、都是额定电压为220V的灯泡，在正常情况下，当开关S闭合时，电压表、和电流表A的示数分别为220V、110V和0.2A．F是熔断电流为0.35A的熔丝．在下列情况下，可能在电路的什么地方发生了什么故障？
（1）两灯不亮，、的示数都是220V，A的示数是零．
（2）两灯不亮，的示数是220V，、A的示数是零．
（3）熔丝熔断．
20．如图所示，电源的电动势E=4.2 V、内阻r=1 Ω，电阻R1=R2=5 Ω，R3=6 Ω，R4=4 Ω，电容器的电容C=6 μF，闭合开关后，求：
（1）通过电源的电流：
（2）电容器C上极板所带电性及电荷量。
21．在图所示的电路中，电阻R1=9Ω，R2=15Ω，电池的电动势E=12V,内电阻r=1Ω，电流表的读数为0.4A．求电阻R3的阻值和它消耗的功率．
22．如图，黑箱面板上有三个接线柱1、2和3，黑箱内有一个由四个阻值相同的电阻构成的电路。用欧姆表测得1、2接线柱之间的电阻为，2、3接线柱之间的电阻为，1、3接线柱之间的电阻为。在虚线框中画出黑箱中的电阻连接方式。
试卷第1页，共3页
参考答案：
1．D
2．B
3．C
4．C
5．D
6．B
7．A
8．D
9．B
10．D
11．D
12．B
13．C
14．A
15．C
16． 4 J 6 J 铅蓄电池
17．
18． 不能 能
19．（1）灯泡L2断路 （2）灯泡L1、熔丝F、电键S或电流表A有开路 （3）L1或L2或电压表V2短路
20．（1）0.7A；（2）带正电，2.1×10-6C
21．，P3=1.2W
22．
答案第1页，共2页
