教科版九年级（第24期第３版）复习测试题
江苏省连云港市东海县房山初级中学 胡静（0518-87916939）邮编：222341
一、选择题（每题2分，共36分）
1.关于电磁波下列说法不正确的是（ ）
A.电磁波具有能量 B.各种颜色的光都是电磁波
C.电磁波在真空中的传播速度是3×108m/s D.电磁波的频率越高，波长越长
#2．下列能源中属于可再生能源的是（ ）
A.石油 B.天然气 C.柴油 D.风能
3. 电能表是用来测量下列哪一个物理量的仪表 ( )
A ．电流 B ．电能 C ．电阻 D ．电压
#4. 我国自行研制的“神舟七号” 载人航天飞船于2008年9月25日晚21时10分04秒在酒泉卫星发射升空，并于2008年09月28日傍晚17点38分安全着陆。在飞船飞行过程中，测控部门在国内外设置了庞大测控网，对它进行连续跟踪和测控．跟踪和测控利用了????(????)
????A.?超声波????B.?次声波????C.?无线电波????D.?X射线
5. 如图所示，电冰箱、洗衣机等家用电器都用三孔插座，其中有一孔接地线，这是为了（ ）
A.?节约电能 B.?确保家用电器能工作
C.?延长家用电器的使用寿命 D.?避免因家用电器漏电而发生触电事故
6.闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖管发光，由此可以判断 （ ）
A.火线断路 B.零线断路
C.灯泡灯丝断了 D.A和B都有可能
7. 如图所示，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（ ）
A．电流表的示数变小，电磁铁的磁性减弱
B．电流表的示数变大，电磁铁的磁性增强
C．电流表的示数不变，电磁铁的磁性减弱
D．电流表的示数减小，电磁铁的磁性增强
8.将规格都是“220V 200W”的一台电风扇、一台电视机和一把电烙铁，分别接入家庭电路中，通电时间
相同，下列有关电流通过它们产生热量的说法中，正确的是 （ ）
A．电风扇产生的热量最多 B．电视机产生的热量最多
C．电烙铁产生的热量最多 D．三者产生的热量一样多
#9.如图所示，电路中有一只标有“6 V 3 W”字样的小灯泡L，阻值为12Ω的电阻R，开关S闭合时，灯泡L恰好正常发光，则开关S断开时，小灯泡的实际功率是( ) （不考虑灯丝电阻的变化）
A.3 W B.1.5 W C.0.75 W D.零
10. 一只扩音机的额定电压是110 V，功率是100 W，电源电压是220 V，如果用电灯泡来降压，与扩音机串联的最合适的电灯泡是 （ ）
A.“110 V 250 W” B.“110 V 40 W”
C.“110 V 100 W” D.“110 V 200 W”
11. 对照明电路，下列哪一个说法是错误的（ ）
A.火线与零线间的电压通常是220V
B.电灯的开关要安装在火线上
C.电源线一定要接在闸刀开关的静触头上，且静触头一定要向上
D.站在干燥的木凳上一手接触火线，另一手同时接触零线，一般不会发生触电事故

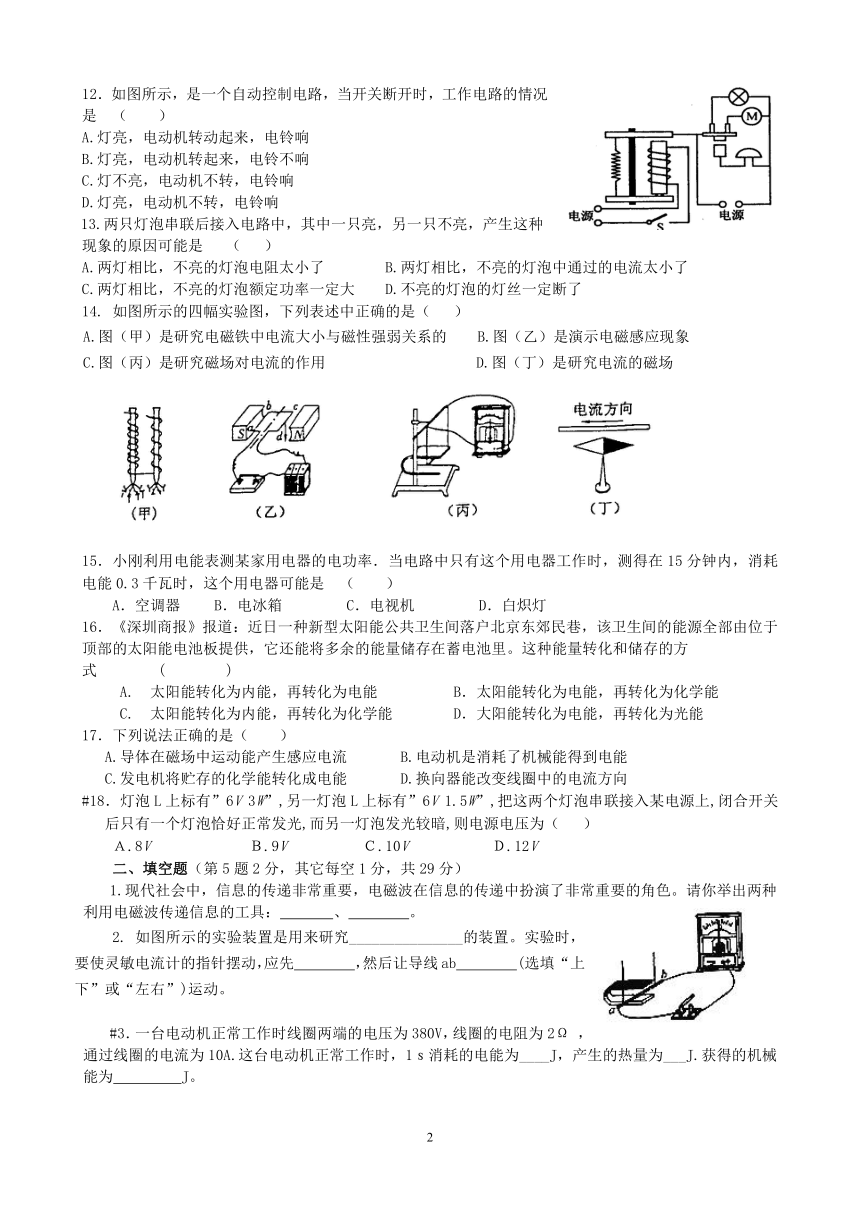

12．如图所示，是一个自动控制电路，当开关断开时，工作电路的情况是 （ ）
A.灯亮，电动机转动起来，电铃响
B.灯亮，电动机转起来，电铃不响
C.灯不亮，电动机不转，电铃响
D.灯亮，电动机不转，电铃响
13.两只灯泡串联后接入电路中，其中一只亮，另一只不亮，产生这种现象的原因可能是 （ ）
A.两灯相比，不亮的灯泡电阻太小了 B.两灯相比，不亮的灯泡中通过的电流太小了
C.两灯相比，不亮的灯泡额定功率一定大 D.不亮的灯泡的灯丝一定断了
14. 如图所示的四幅实验图，下列表述中正确的是（ ）
A.图（甲）是研究电磁铁中电流大小与磁性强弱关系的 B.图（乙）是演示电磁感应现象
C.图（丙）是研究磁场对电流的作用 D.图（丁）是研究电流的磁场
15．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15分钟内，消耗电能0.3千瓦时，这个用电器可能是 （? ）
??A．空调器 B．电冰箱 C．电视机 D．白炽灯
16．《深圳商报》报道：近日一种新型太阳能公共卫生间落户北京东郊民巷，该卫生间的能源全部由位于顶部的太阳能电池板提供，它还能将多余的能量储存在蓄电池里。这种能量转化和储存的方式????(????)
?? A.?太阳能转化为内能，再转化为电能??? ?B．太阳能转化为电能，再转化为化学能
?? C.?太阳能转化为内能，再转化为化学能????D．大阳能转化为电能，再转化为光能
17．下列说法正确的是（ ）
A.导体在磁场中运动能产生感应电流 B.电动机是消耗了机械能得到电能
C.发电机将贮存的化学能转化成电能 D.换向器能改变线圈中的电流方向
#18．灯泡L上标有”6V 3W”,另一灯泡L上标有”6V 1.5W”,把这两个灯泡串联接入某电源上,闭合开关后只有一个灯泡恰好正常发光,而另一灯泡发光较暗,则电源电压为（ ）
Ａ.8V Ｂ.9V Ｃ.10V Ｄ.12V
二、填空题（第5题2分，其它每空1分，共29分）
1.现代社会中，信息的传递非常重要，电磁波在信息的传递中扮演了非常重要的角色。请你举出两种利用电磁波传递信息的工具： 、 。
2. 如图所示的实验装置是用来研究_______________的装置。实验时，要使灵敏电流计的指针摆动，应先 ，然后让导线ab (选填“上下”或“左右”)运动。
#3．一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω ，通过线圈的电流为10A.这台电动机正常工作时，1ｓ消耗的电能为____J，产生的热量为___J.获得的机械能为 J。

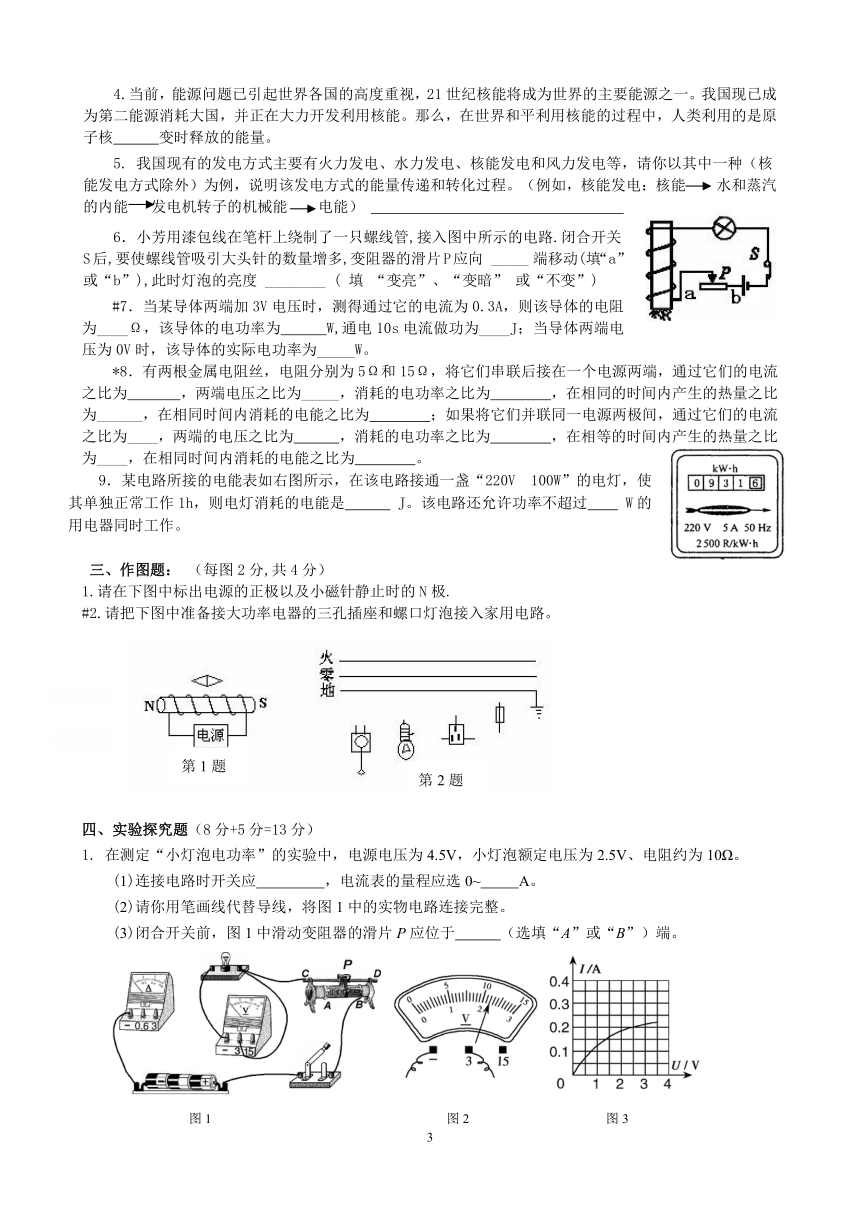

4.当前，能源问题已引起世界各国的高度重视，21世纪核能将成为世界的主要能源之一。我国现已成为第二能源消耗大国，并正在大力开发利用核能。那么，在世界和平利用核能的过程中，人类利用的是原子核 变时释放的能量。
5. 我国现有的发电方式主要有火力发电、水力发电、核能发电和风力发电等，请你以其中一种（核能发电方式除外）为例，说明该发电方式的能量传递和转化过程。（例如，核能发电：核能 水和蒸汽的内能 发电机转子的机械能 电能）
6．小芳用漆包线在笔杆上绕制了一只螺线管,接入图中所示的电路.闭合开关S后,要使螺线管吸引大头针的数量增多,变阻器的滑片P应向 _____ 端移动(填“a”或“b”),此时灯泡的亮度 ________ ( 填 “变亮”、“变暗” 或“不变”)
#7．当某导体两端加3V电压时，测得通过它的电流为0.3A，则该导体的电阻为 Ω，该导体的电功率为 W,通电10s电流做功为 J；当导体两端电压为0V时，该导体的实际电功率为 W。
*8．有两根金属电阻丝，电阻分别为5Ω和15Ω，将它们串联后接在一个电源两端，通过它们的电流之比为 ，两端电压之比为_____，消耗的电功率之比为 ，在相同的时间内产生的热量之比为______，在相同时间内消耗的电能之比为 ；如果将它们并联同一电源两极间，通过它们的电流之比为____，两端的电压之比为 ，消耗的电功率之比为 ，在相等的时间内产生的热量之比为____，在相同时间内消耗的电能之比为 。
9．某电路所接的电能表如右图所示，在该电路接通一盏“220V 100W”的电灯，使其单独正常工作1h，则电灯消耗的电能是 J。该电路还允许功率不超过 W的用电器同时工作。
三、作图题： （每图2分,共4分）
1.请在下图中标出电源的正极以及小磁针静止时的N极.
#2.请把下图中准备接大功率电器的三孔插座和螺口灯泡接入家用电路。
四、实验探究题（8分+5分=13分）
1. 在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
(1)连接电路时开关应 ，电流表的量程应选0~ A。
(2)请你用笔画线代替导线，将图1中的实物电路连接完整。
(3)闭合开关前，图1中滑动变阻器的滑片P应位于 （选填“A”或“B”）端。
(4) 小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为 V，若他想测量小灯泡的额定功率，应将图1中滑片P向 （选填“A”或“B”）端移动，使电压表的示数为2.5V。
(5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 W。
(6)小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是 （写出一种即可）。
2.小丽同学自己用漆包线在铁钉上绕成匝数足够多的电磁铁，来探究电磁铁磁性强弱与电流大小关系，如图所示。
（1）利用如图装置小丽无法探究电磁铁磁性强弱与电流大小的关系，原因是 ____________，在电源电压不变的情况下她还应选择一个 。(2分)
#（2）为了比较电磁铁磁性强弱的变化，她还应选取适量的 ( ) (2分)
A．大铁钉 B．大头针 C．细铜屑 D．细铝屑
#（3）根据我们的学习经历，我们知道电磁铁磁性的强弱还与_________有关。(1分)
五、计算题（8分+10分=18分）
1．一加满水的太阳能热水器（有关参数如右表所示），在阳光下水吸收了1.68×107J的热量。
求：（1）水温将从20℃升高到多少℃？［c水＝4.2×103J/（kg·℃）,1L=10-3m3］
（2）若这些热量全由辅助加热系统提供，需通电多少s？
集热面积/m2
1.41
容 量/L
100
辅助
加热
系统
额定电压/V
220
额定功率/W
1500
频 率/Hz
50
最高温度/℃
70±5
#2. 一天，小明注意到家中的灯泡比平常亮，猜测可能是电压超过了220 V，为了证实他的猜测，他做了如下实验：关闭家中其他用电器，只开一盏“220 V 100 W”的电灯，观察到家中标有“3000 R/kWh”字样的电能表在20 min内转盘转了121转.
（1）这盏灯的电阻多大？（不计温度对灯丝电阻的影响）
（2）在20 min时间内这盏灯消耗的电能的多少？这盏灯的消耗的实际功率是多少？
（3）小明家此时的实际电压是多少？
（4）为使这盏灯能正常发光，应串联一个多大的电阻？
（5）通电20 min，串联的这只电阻能产生多少热量？
参考答案
一、选择题
1.D 2.D 3.B 4.C 5.D
6.B 提示: 测电笔测试灯座两接线柱，发现测电笔氖管发光,说明火线和灯泡灯丝未断,A和C可排除, 测电笔测灯泡跟零线相连的部分时氖管也发光,说明火线通过灯泡的灯丝与零线处于接通状态，与地存在220V电压,所以是零线断路.选B
7.B 8. C 提示:本题中根据W=Pt可知,三个用电器在相同的时间内消耗的电能都是相等的,只有电烙铁是把电能全部转化为内能，其它两个都是把电能的一部分转化为内能，故本题选C.
9. C 提示:计算可知,小灯泡的电阻RL=U2/P=12Ω=R,所以当开关断开时,小灯泡两端的电压变为原来的一半,即为3V.此时电功率大小PL’=0.75W. 故本题应选C
10.C 11.D 12.B 13. A 提示:串联时两灯一亮一不亮,说明两者的电功率不同,亮的电功率大于不亮的.又因为串联时,电功率公式可以写为:P=I2R,所以可知,不亮的电灯的电阻也较小.故本题选A.
14.D 15.A 16.B 17.D 18.B 提示：首先算出两灯各自的额定电流，电路中的电流应等于较小的额定电流，即I=I2额=0.25A,再根据两灯的名牌算出各灯的电阻R1=12Ω,R2=24Ω，则电源电压U=IR串=0.25A×36Ω=9V,所以本题选B
二、填空题
1.手机、电视广播信号(答案不唯一) 2.电磁感应，闭合开关，左右
3.3800J,200J ,3600J （由于电动机不是纯电阻用电器，注意选择普遍适用的公式）
4.裂 5.水力发电：水的机械能 发电机转子的机械能 电能
6. b，变亮 7．10，0.9， 9，10
8.1:1，1:3，1:3，1:3，1:3；3:1，1:1，3:1，3:1，3:1
提示：在串联电路中，I1=I2, U1:U2=R1:R2,Q1:Q2=W1:W2=P1:P2= R1:R2;在并联电路中，U1=U2，I1:I2= R2:R1，Q1:Q2=W1:W2=P1:P2= R2:R1.即在串联电路中，除了电流之比为1:1，其它所有物理量之比都等于电阻之比；在并联电路中，除了电压之比为1:1，其它所有物理量之比都等于电阻的反比。9. 3.6×105，1000
三、作图题
1、2两题的答案如下图所示
四、实验探究题
1.（1）断开 0.6 （2）答案如右图所示
（3）A （4）2.2 B （5）0.5
（6）小灯泡开路（或小灯泡灯丝断了或小灯泡灯座接触不良或小灯泡接线柱接触不良）（本题是开放性试题，答案科学、合理即可得分）
2.（1）电流大小没变化 滑动变阻器。（2）B
（3）线圈匝数
五、计算题
1.（1）太阳能中水的质量为m=ρV=1.0×103kg/m3×100×10-3m3=100kg
把已知量代入Q吸=cm(t-to)中
即1.68×107J=4.2×103J/（kg·℃）×100kg×（t-20℃）
则t=60℃
(2)w=Q=1.68×107J,则t=W/P=1.68×107J/1500 W =11200s
2.（1）这盏灯的电阻R=U2/P=（220V）2/100W=484Ω
（2）在20 min时间内这盏灯消耗的电能W=121/3000 kWh=1.452×105J?
实际功率是P=W/t=1.452×105J/20×60s=121W?
（3）实际电压为U2=PR=121W×484Ω
则U=242V
（4）若使灯泡正常发光，灯泡两端的电压为220V，需串联一个电阻R
则：UR=242V－220V=22 V?
IR=I灯=P/U=100W/220V=5/11 A?
R=UR/IR=22 V÷5/11 A=48.4Ω?
所以应串联一个48.4Ω的电阻.
（5）通电20 min，串联的电阻产生热量是：
Q=UIt=22V×5/11 A×20×60s=1.2×104J (本小题也可以用其它公式计算。)
