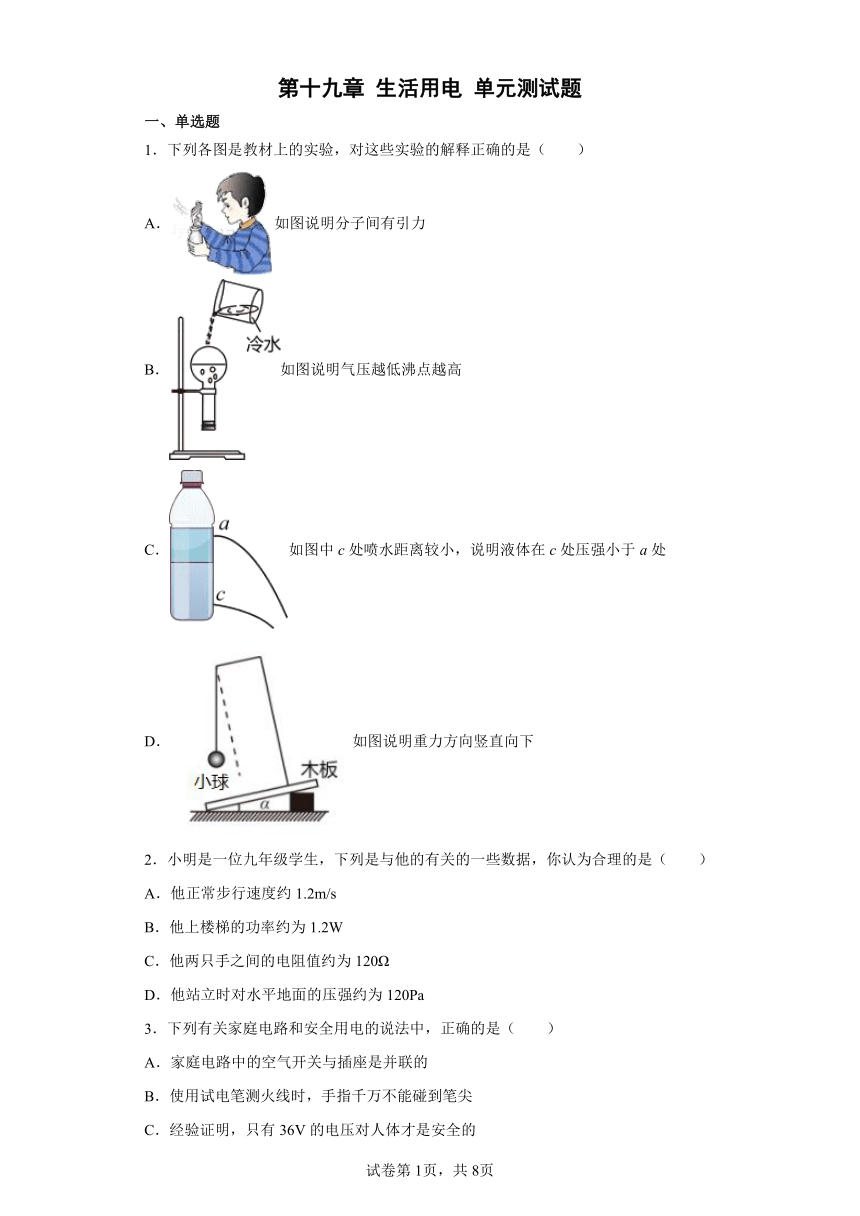

第十九章 生活用电 单元测试题
一、单选题
1．下列各图是教材上的实验，对这些实验的解释正确的是（　　）
A．如图说明分子间有引力
B．如图说明气压越低沸点越高
C．如图中c处喷水距离较小，说明液体在c处压强小于a处
D．如图说明重力方向竖直向下
2．小明是一位九年级学生，下列是与他的有关的一些数据，你认为合理的是（　　）
A．他正常步行速度约1.2m/s
B．他上楼梯的功率约为1.2W
C．他两只手之间的电阻值约为120Ω
D．他站立时对水平地面的压强约为120Pa
3．下列有关家庭电路和安全用电的说法中，正确的是（　　）
A．家庭电路中的空气开关与插座是并联的
B．使用试电笔测火线时，手指千万不能碰到笔尖
C．经验证明，只有36V的电压对人体才是安全的
D．家庭电路中只有发生短路，才会使电路中的电流过大

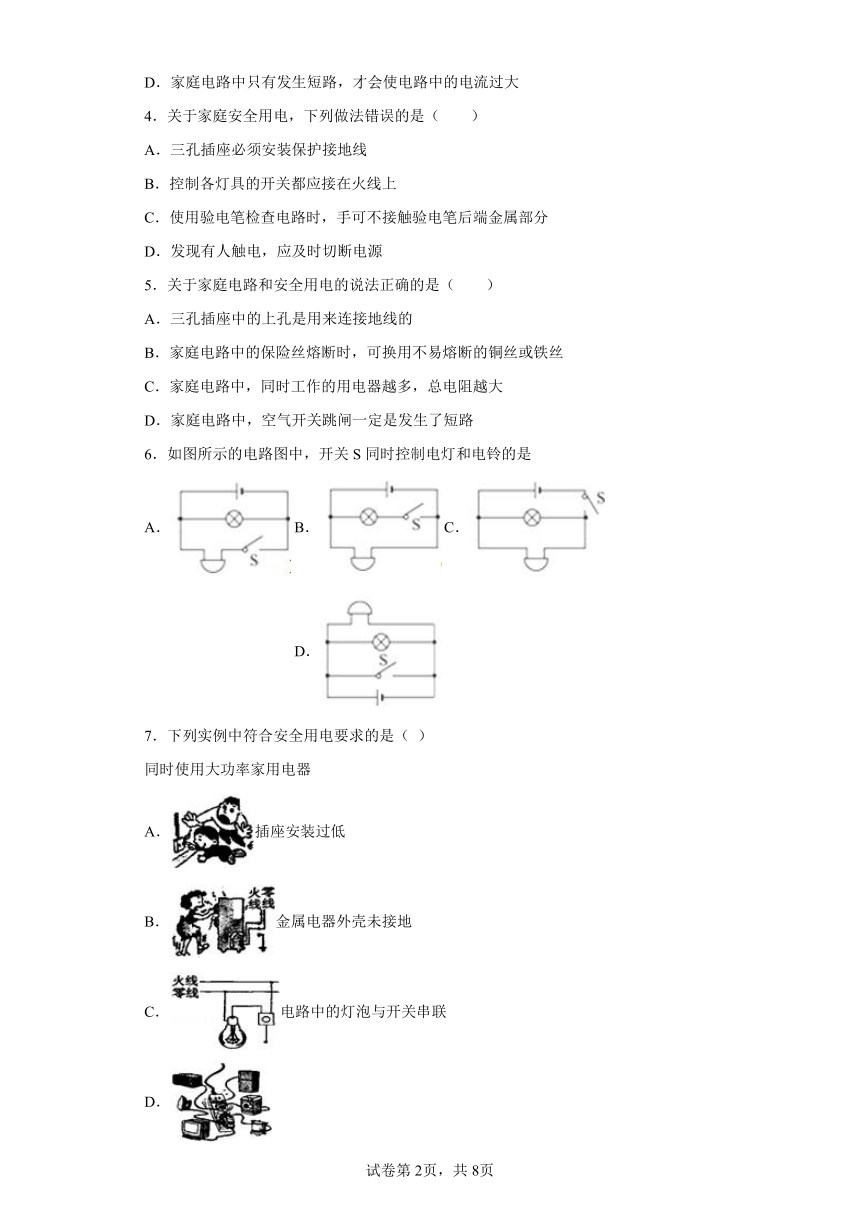

4．关于家庭安全用电，下列做法错误的是（　　）
A．三孔插座必须安装保护接地线
B．控制各灯具的开关都应接在火线上
C．使用验电笔检查电路时，手可不接触验电笔后端金属部分
D．发现有人触电，应及时切断电源
5．关于家庭电路和安全用电的说法正确的是（　　）
A．三孔插座中的上孔是用来连接地线的
B．家庭电路中的保险丝熔断时，可换用不易熔断的铜丝或铁丝
C．家庭电路中，同时工作的用电器越多，总电阻越大
D．家庭电路中，空气开关跳闸一定是发生了短路
6．如图所示的电路图中，开关S同时控制电灯和电铃的是
A． B． C． D．
7．下列实例中符合安全用电要求的是（ ）
同时使用大功率家用电器
A．插座安装过低
B．金属电器外壳未接地
C．电路中的灯泡与开关串联
D．

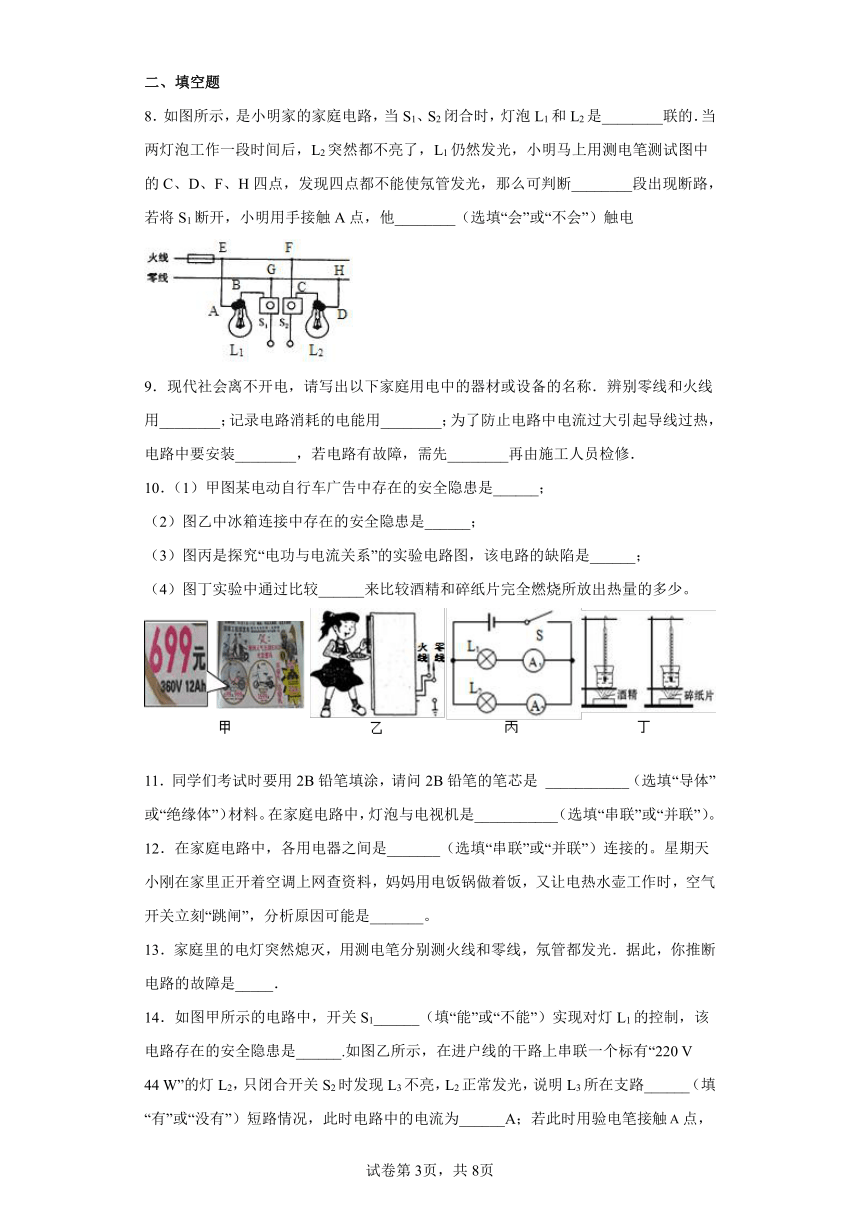

二、填空题
8．如图所示，是小明家的家庭电路，当S1、S2闭合时，灯泡L1和L2是________联的．当两灯泡工作一段时间后，L2突然都不亮了，L1仍然发光，小明马上用测电笔测试图中的C、D、F、H四点，发现四点都不能使氖管发光，那么可判断________段出现断路，若将S1断开，小明用手接触A点，他________（选填“会”或“不会”）触电
9．现代社会离不开电，请写出以下家庭用电中的器材或设备的名称．辨别零线和火线用________；记录电路消耗的电能用________；为了防止电路中电流过大引起导线过热，电路中要安装________，若电路有故障，需先________再由施工人员检修．
10．（1）甲图某电动自行车广告中存在的安全隐患是______；
（2）图乙中冰箱连接中存在的安全隐患是______；
（3）图丙是探究“电功与电流关系”的实验电路图，该电路的缺陷是______；
（4）图丁实验中通过比较______来比较酒精和碎纸片完全燃烧所放出热量的多少。
11．同学们考试时要用2B铅笔填涂，请问2B铅笔的笔芯是 ___________（选填“导体”或“绝缘体”）材料。在家庭电路中，灯泡与电视机是___________（选填“串联”或“并联”）。
12．在家庭电路中，各用电器之间是_______（选填“串联”或“并联”）连接的。星期天小刚在家里正开着空调上网查资料，妈妈用电饭锅做着饭，又让电热水壶工作时，空气开关立刻“跳闸”，分析原因可能是_______。
13．家庭里的电灯突然熄灭，用测电笔分别测火线和零线，氖管都发光．据此，你推断电路的故障是_____．

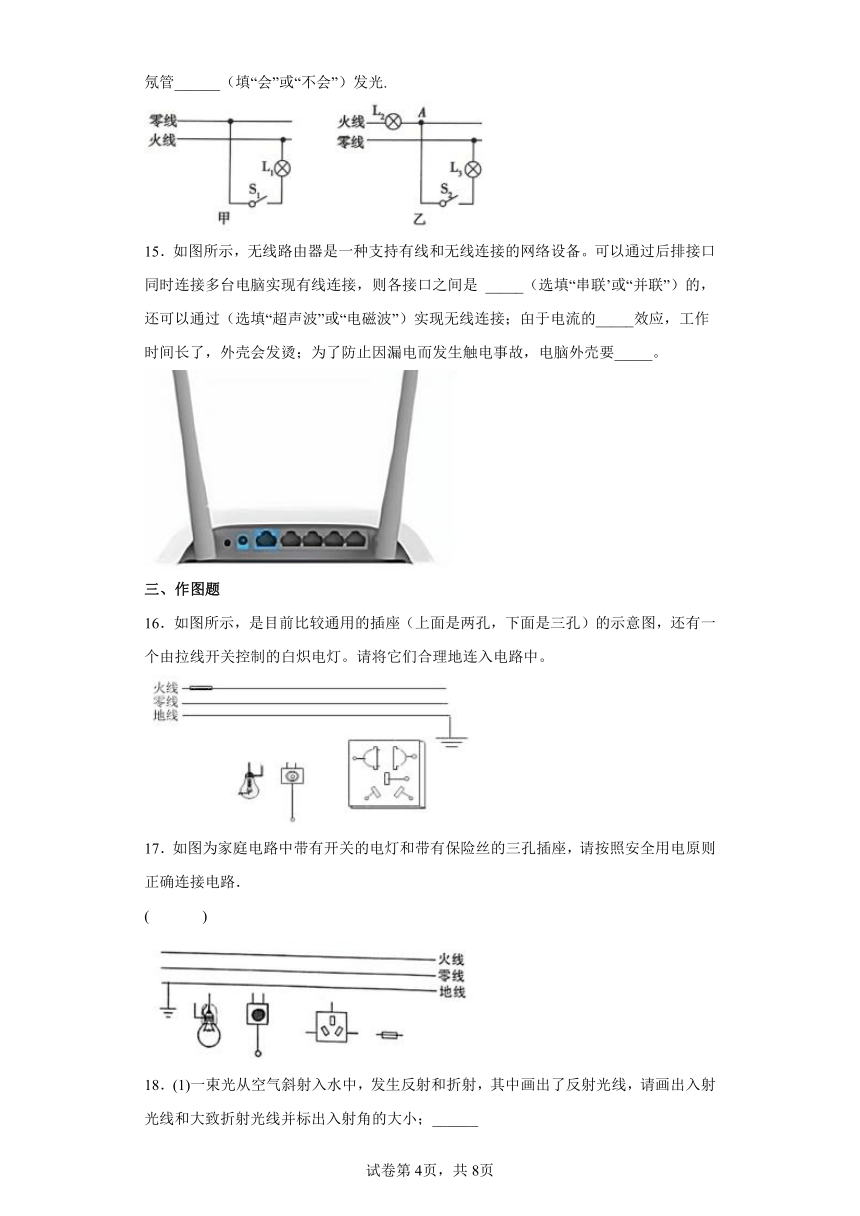

14．如图甲所示的电路中，开关S1______（填“能”或“不能”）实现对灯L1的控制，该电路存在的安全隐患是______.如图乙所示，在进户线的干路上串联一个标有“220 V 44 W”的灯L2，只闭合开关S2时发现L3不亮，L2正常发光，说明L3所在支路______（填“有”或“没有”）短路情况，此时电路中的电流为______A；若此时用验电笔接触点，氖管______（填“会”或“不会”）发光.
15．如图所示，无线路由器是一种支持有线和无线连接的网络设备。可以通过后排接口同时连接多台电脑实现有线连接，则各接口之间是 _____（选填“串联’或“并联”）的，还可以通过（选填“超声波”或“电磁波”）实现无线连接；甶于电流的_____效应，工作时间长了，外壳会发烫；为了防止因漏电而发生触电事故，电脑外売要_____。
三、作图题
16．如图所示，是目前比较通用的插座（上面是两孔，下面是三孔）的示意图，还有一个由拉线开关控制的白炽电灯。请将它们合理地连入电路中。
17．如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路．
( )

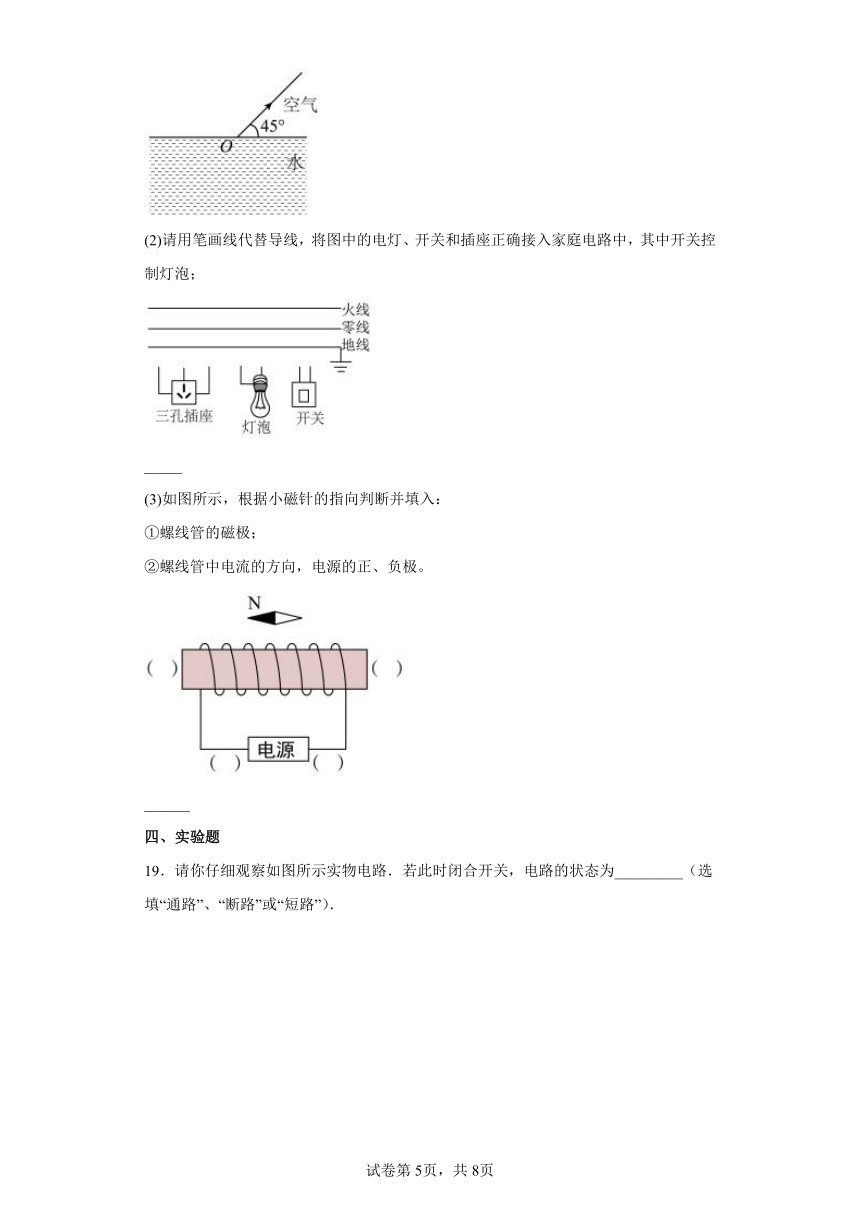

18．(1)一束光从空气斜射入水中，发生反射和折射，其中画出了反射光线，请画出入射光线和大致折射光线并标出入射角的大小；______
(2)请用笔画线代替导线，将图中的电灯、开关和插座正确接入家庭电路中，其中开关控制灯泡；
_____
(3)如图所示，根据小磁针的指向判断并填入：
①螺线管的磁极；
②螺线管中电流的方向，电源的正、负极。
______
四、实验题
19．请你仔细观察如图所示实物电路．若此时闭合开关，电路的状态为_________（选填“通路”、“断路”或“短路”）．
（1）请在图中去掉一根导线，将电路改成一个串联电路_________（在不需要的导线上画一个×）；
（2）请在图中改一根导线，将此电路改成并联电路________，此时电流表测通过_______的电流（在不需要的导线上画一个×，再补画上一条新的导线）．
五、综合题
20．阅读短文，回答问题：
××系列电饼铛产品说明书
一、产品特点
1、上下铛可同时加热，下铛也可单独加热，加工食品时可根据用户需要双面或单面烙制
2、产品有低锅沿，高锅沿．低锅沿适合烙制大饼：高锅沿适合烙制水煎包．
3、上下铛结构严密，在烙制食品过程中基本不失水分，烙熟的食品松软适度，外黄里嫩，美味可口
二、安装须知
1、额定电压220V，工作电压可在额定电压基础上±10%浮动
2、使用前须将锅体外壳通过导线接地，勿将接地线接在自来水管道上
3、应配备保险装置和漏电保护器，选用相匹配的导线按要求电压接通电源
三、注意事项
1、搬运应轻抬轻放，以免损坏内部电器元件．
2、不使用时，除关掉机上开关外，还需断开总电源，以免意外发生．
3、经常保持铛体和机箱清洁干净，以免降低电器绝缘性能，严禁用水冲刷
四、常见故障和维修方法
故障现象 可能原因 排除方法 故障现象 可能原因 排除方法
接通电源，保险丝 立即烧断 保险丝太细 换适当的保险丝 不热 电源线断路 更换新线
电源引线短路 检查引线更换新线 加热器损坏 更换加热器
线路绝缘破损 检查原因排除故障 调温器触点接触不良 更换或修理调温器
微量 漏电 受潮 接好地线，通电加 热五分钟以上 保险丝烧毁 更换保险丝
（1）在用电高峰时，实际电压为210V，该电饼铛能否使用_____．
（2）使用前，须将金属箱体接地是为了防止_____时发生触电事故．
（3）上下铛结构严密，烙制的食品松软适度，是因为烙制过程中减少了水分的_____（填物态变化的名称），防止水分大量散失到空气中．
（4）电饼铛受潮有微量漏电，可通电加热五分钟以上进行排除，其道理是利用_____．
（5）电饼铛通电后不热的原因可能是_____（填字母）
A．电路中保险丝太粗，保险丝熔断
B．电路线断路
C．发热体电阻小，产生热量少
六、计算题
21．炎炎夏日即将来临，明明家新购置了一台1kW的空调．已知他家原有用电器的总功率是1020W，电能表上标有“220V10A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
22．小华家买了一个家用电吹风，如图20甲所示，其简化电路如图20乙所示，主要技术参数如右表；
请解答如下问题：
（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？
（2）当选择开关旋至何处时，电吹风正常工作的功率最大？此时电路中的总电流是多大？
（3）当电路供电电压为200V时，电吹风电热丝的实际电功率为多大？
（计算结果保留一位小数）
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【解析】
【分析】
【详解】
A．根据分子动理论，闻到气味属于扩散现象，是因为分子在做不停的无规则运动，故A错误；
B．用冷水浇注烧瓶，使气体温度降低，压强减小，沸点降低，故B错误；
C．根据液体压强公式p＝ρgh：因为c点比a更深，所以c点的压强大于a点的压强，故C错误；
D．悬挂静止的物体的细线沿竖直方向，说明重力的方向竖直向下，故D正确。
故选D。
2．A
【解析】
【详解】
A、小明正常步行的速度为1.2m/s左右，故A合理；
B、小明爬上5楼的时间约为60s，重力约为60kg，一层楼高3m，他上楼梯的功率约为，故B不合理；
C、小明两只手之间的电阻值约为10000Ω，故C不合理；
D、双脚站立时对地面的压力等于人的体重，约为600N，受力面积为两只脚底的面积，约为0.06m2，故人对地面的压强大约为，故D不合理；
故选A．
点睛：结合自己已有的生活经验，进行分析估测；不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．
3．B
【解析】
【详解】
A．家庭电路中空气开关是串联在火线上，插座是并联在火线和零线之间，因此空气开关和插座是串联关系，故A错误；
B．使用试电笔时，手指一定要接触笔尾金属体，千万不能碰到笔尖金属体，以免造成触电事故，故B正确；
C．经验证明，不高于36V的电压对人体时安全的，故C错误；
D．家庭电路中，短路和用电器总功率过大都会使电路中的电流过大，故D错误。
故选B。
4．C
【解析】
【详解】
A．三孔插座是供有金属外壳或在潮湿环境工作的用电器使用的，为防止这些用电器漏电导致用电器带电而发生触电事故，所以三孔插座必须安装保护接地线，故A正确，不符合题意；
B．控制各灯具的开关都应接在火线上，当开关断开时，灯具不带电，人接触灯具时不会触电，故B正确，不符合题意；
C．使用验电笔检查电路时，手要接触验电笔后端金属部分，否则验电笔氖管不发光，故C错误，符合题意；
D．发现有人触电，应及时切断电源，再进行施救，故D正确，不符合题意。
故选C。
5．A
【解析】
【详解】
A．三孔插座中的左孔接零线，右孔接火线，上孔用来连接地线，故A正确；
B．家庭电路中的保险丝有固定的型号，不能随意更换，一旦电路的电流过大不能使更换的保险丝熔断，容易发生安全事故，故B错误；
C．家庭电路是一个并联电路，同时工作的用电器越多，总电阻越小，故C错误；
D．空气开关跳闸，可能原因是电路发生了短路或者电路总功率过大导致的，故D错误。
故选A。
6．C
【解析】
【分析】
【详解】
试题分析：一个开关同时控制电灯和电铃，可以串联，也可以并联；串联时，开关在哪个位置都能起到作用，并联时，开关必须在干路上才能同时控制所有的用电器．A、电灯和电铃并联，开关控制电铃不能控制灯泡，不符合题意；B、电灯和电铃并联，开关控制灯泡不能控制电铃，不符合题意；C、电灯和电铃并联开关位于干路，能同时同时控制电灯和电铃，符合题意； D、电灯和电铃并联，开关闭合会造成电源短路，不符合题意．故选C．
考点：电路图设计．点评：（1）串联电路中，电流只有一条路径，开关的位置改变，其控制作用不改变；（2）并联电路中，电流有多条路径，干路开关控制整个电路，支路开关控制各自的支路，开关位置改变，控制作用可能改变．
【点睛】
7．C
【解析】
【详解】
试题分析：插座安装高度要适中，为了安全，不能够太低．
对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故．
灯泡的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．
电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大．
解：A、插座安装不能够太低，故A选项不符合题意
B、家用电器使用时金属外壳要接地．因为当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害．故B选项不符合题意．
C、火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．故C正确；
D、电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大．故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾．故D错误．
故选C．
【点评】题目考查的是日常生活中的一些安全用电常识．只要同学们牢记安全用电常识，并正确规范操作，就不会有危险发生．安全用电的原则：不接触低压带电体，不靠近高压带电体．值得注意的是：本来不带电的物体带了电；本来不导电的物体导电了．
8． 并 EF 会
【解析】
【分析】
（1）电路元件的连接有串联和并联两种方式，由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响，而并联电路中各元件互不影响；
（2）灯L2突然不亮了，即不是通路，有断路的地方；但灯L1仍然发光，说明灯L1的电路是正常的，据此结合图分析判断即可；
（3）由于火线与大地和零线的电压为220V，当人体直接或间接与火线接触时，就会造成触电．
【详解】
(1)由图可知,开关S1控制灯L1,开关S2控制灯L2，两个灯泡可以各自独立工作，相互不影响，因此它们之间是并联的；
(2)灯L1仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔测试图中的C. D. F. H四点，发现四点都不能使氖管发光，说明此时只有零线，没有火线，故火线开路了，且是在EF段出现断路；
(3)火线与大地的电压是220V，断开开关，A处还和火线相连，当人站在大地上，接触A点时，接触了火线，会造成触电的，这是不符合安全用电规则的．
9． 测电笔； 电能表； 熔断器； 切断电源．
【解析】
【分析】
在生活中用测电笔辨别零线和火线；用电能表记录电路消耗的电能的多少；用熔断器保护电路（防止电路中电流过大引起导线过热）．
【详解】
现代社会离不开电．家庭用电中用测电笔辨别零线和火线；用电能表记录电路消耗的电能；用熔断器为了防止电路中电流过大引起导线过热；若电路有故障，需先切断电源再由施工人员检修；
故答案为测电笔；电能表；熔断器；切断电源．
【点睛】
本题的解题关键是记住测电笔、电能表、熔断器的用途，并理解安全用电的原则．
10． 电压太大 外壳未接地 不能多次测量，结论不可靠 液体升高的温度
【解析】
【详解】
试题分析：（1）不高于36V的电压对人体才是安全的，该电动车的电压为360V远高于对人体的安全电压．（2）有金属外壳的家用电器应该把金属外壳接地，使用三脚插头，而图中没有把金属外壳接地，所以不安全．（3）要得出普遍结论应该至少进行三次实验，该电路不能改变电路中的电流进行多次实验，故不可行．
（4）该实验是比较两种燃料的热值大小实验，把两种燃料完全燃烧放出的热量传递给烧杯里面的液体，所以可以通过比较两烧杯中液体升高的温度高低来比较两种燃料完全燃烧放出的热量多少．
考点：（1）电压（2）家庭电路（3）科学探究（4）热值
11． 导体 并联
【解析】
【详解】
[1]2B铅笔芯是石墨制成，石墨是导体，2B铅笔的笔芯是导体材料。
[2]在家庭电路中，灯泡与电视机互不影响，是并联的。
12． 并联 用电器的总功率过大
【解析】
【详解】
[1]家用电器之间是并联时，各家用电器都正常工作，并且互不影响。
[2]小刚在家里正开着空调上网查资料，妈妈用电饭锅做着饭，又让电热水壶工作时，空气开关立刻“跳闸”，这说明电路中的电流过大了，其原因是接入电路中用电器的总功率过大，造成干路电流过大。
13．零线断路
【解析】
【分析】
用电器均不正常工作而保险丝未熔断，说明电路中干路上有断路，测电笔测试各处电路，氖管都发光，说明各点与火线是连通的，故只可能是零线断了
【详解】
用测电笔分别测火线和零线，氖管都发光．说明不能是发生短路，若短路，跳闸或保险丝烧断，家中火线和零线都没有电；
用测电笔测试火线、零线时，氖管都发光，说明该电路进户火线不可能断路．由此可以判断是进户零线断路．
14． 能 易触电 有 0.2 不会
【解析】
【详解】
[1]根据题图甲可知，S1与灯L1串联，能控制此灯；
[2]开关接在零线与灯泡之间，不符合安全用电原则，容易在检修和更换灯泡时触电；
[3]根据题图乙可知，灯L2正常发光，说明灯L2两端实际电压等于额定电压，由此可以说明灯L3短路；
[4]此时电路中的电流为
；
[5]若此时用验电笔接触点，由于L3短路，则点与零线相连，所以氖管不会发光．
15． 并联 电磁波 热 接地
【解析】
【分析】
【详解】
[1]同一台路由器为多台电脑提供网络服务，一台电脑不工作，其它电脑不受影响，所以根据并联电路的特点可知，各接口之间是并联的。
[2]路由器能实现与笔记本电脑的无线连接，是通过电磁波来传递信号的。
[3]由于电流热效应，无线路由器工作时间长了，会产生大量的热量，外壳会发烫。
[4]有金属外壳的用电器漏电时，如果不接地线，人接触金属外壳，会发生触电事故；如果金属外壳接在地线上，人接触漏电的用电器时，人体被地线短路，能防止触电事故的发生；故电脑外壳应接地。
【点睛】
16．
【解析】
【分析】
【详解】
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，最后将灯泡的螺旋套直接与零线连接，这样在断开开关时能切断灯泡与火线的连接，既能控制灯泡，又能更安全。
两孔插座的左孔接零线，右孔接火线。三孔插座的左孔接零线，右孔接火线，上孔接地线。如图所示：
17．
【解析】
【详解】
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
18．
【解析】
【分析】
【详解】
(1)[1]从图中可以看到，反射光线与水面的夹角是45°，那么反射角是45°，根据光的反射定律，反射角等于入射角，那么入射角的大小是45°，过O点作水面的垂线，由此作出入射光线，如下图所示；光从空气斜射入水中时，折射光线向法线方向偏折，折射角小于入射角，由此作出大致的折射光线，如下图所示。
(2)[2]由题意可知，火线要先接开关，才能再接灯泡，而灯泡的接法是螺纹接零线，中间顶部金属接火线，如下图所示；三孔插座的接法是“左零”“右火”“中接地”，左孔接零线，右孔接火线，中间接地线，如下图所示。
(3)[3]从图中可以看到，小磁针的左端是N极，由于小磁针静止时N极所指的方向就是该点磁场的方向，那么可知螺线管的左端是S极，右端是N极；根据安培定则，可知电流从左端流入螺线管，右端流出，由此可知，电源左端是正极，右端是负极；如下图所示。
19． 短路 与L2
【解析】
【详解】
根据实物图可知，开关闭合后，电流直接经过导线从电源正极回到电源负极，因此此时的电路为短路；
（1）从电源正极依次串联开关、电流表、灯泡L2 、L1 回到电源负极，因此将灯泡L1 与电流表相连的导线去掉；如下图所示：
（2）从电源正极经过开关后开始分支，一路经过电流表和L2 ，另一路经过L1，然后两路汇合回到电源负极，因此电流表测量L2 中的电流，并将电源负极与灯泡L1 左接线柱相连的导线改接右接线柱，如下图所示：
20． 能 漏电 汽化 电流热效应 B
【解析】
【详解】
第一空．由题知，电饼铛的额定电压220V，工作电压可在额定电压基础上±10%浮动，即：
U＝220V+220V×10%＝242V，U'＝220V﹣220V×10%＝198V，
则电饼铛的工作电压范围：
198V≤U≤242V；
实际电压为210V，所以该电饼铛能使用．
第二空．金属箱体应接地，金属外壳用电器漏电时，人接触金属箱体，地线把人体短路，电流不会经过人体，能避免触电事故发生．
第三空．食品烙制时水变成水蒸气，物质从液态变成气态，是汽化现象；上下铛结构严密，可以减少水分的汽化．
第四空．导体中有电流通过时，都要产生热量，这是电流的热效应．电饼铛受潮有微量漏电，可通电加热五分钟以上进行排除潮湿，这是电流热效应的应用．
第五空．A．电路中保险丝太粗，则保险丝的电阻较小，电流通过保险丝时产生的热量太少，保险丝不容易熔断，不会造成电饼铛通电后不热，故A不符合题意．
B．电路线断路电路中没有电流，电饼铛不产生热，故B符合题意．
C．电源电压一定时，若发热体电阻小，根据可知，发热体的功率大，则相等时间内产生热量多，故C不符合题意．
21．(1) 4.55 A；(2)允许．
【解析】
【详解】
(1)根据P＝UI得，空调使用时通过的电流为：
；
(2)根据P＝UI得，允许家用电器同时工作的最大功率：
；
安装空调后，家用电器的总功率为：
所以允许安装这样一台空调．
【点睛】
由电能表的参数可知正常工作允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，可得出答案．
22．（1）3.6×104J；（2）开关旋至A、B电吹风的电功率最大，4.5A；（3）727.3W
【解析】
【详解】
(1)当电吹风吹冷风时，由得，正常工作5min消耗的电能是
(2)当选择开关旋至A、B点时，电吹风吹热风，此时的电功率最大，由得电路中的电流
(3)电热丝的额定功率
由和可得，电热丝的电阻
电热丝的实际功率
答：(1)当电吹风吹冷风时，正常工作5min消耗的电能是；
(2)当选择开关旋至A、B点时，电吹风吹热风，此时的电功率最大，此时电路中的总电流是4.5A；
(3)当电路供电电压为200V时，电吹风电热丝的实际电功率为。
