第十九章 生活用电 单元练习题
一、单选题
1．如图所示，电源电压恒为9V，灯泡L1、L2上分别标有“6V、3W”和“6Ⅴ、6W”的字样。当开关S闭合时。灯泡L1、L2都能发光。则下列说法正确的是（　　）（忽略灯泡灯丝电阻的变化）
A．L1可以正常发光
B．灯泡L2比灯泡L1亮一些
C．通过L1的电流大于通过L2的电流
D．甲、乙两电压表的示数之比为2：3
2．以下做法中，符合安全用电原则的是（　　）
A．将开关安装在灯泡和零线之间
B．多个大功率用电器同时使用一个多用插座
C．使用测电笔时，手与笔尾金属体接触
D．趁停电时来检修电路而不需要关闭总闸
3．关于家庭电路的说法中，正确的是 （ ）
A．教室内的插座和日光灯是串联的
B．使用测电笔时，绝对不能触碰测电笔的任何金属部分
C．接触不良会给我们的生活带来不便，不会带来严重后果
D．熔丝熔断，是因为电路中用电器的总功率过大或短路

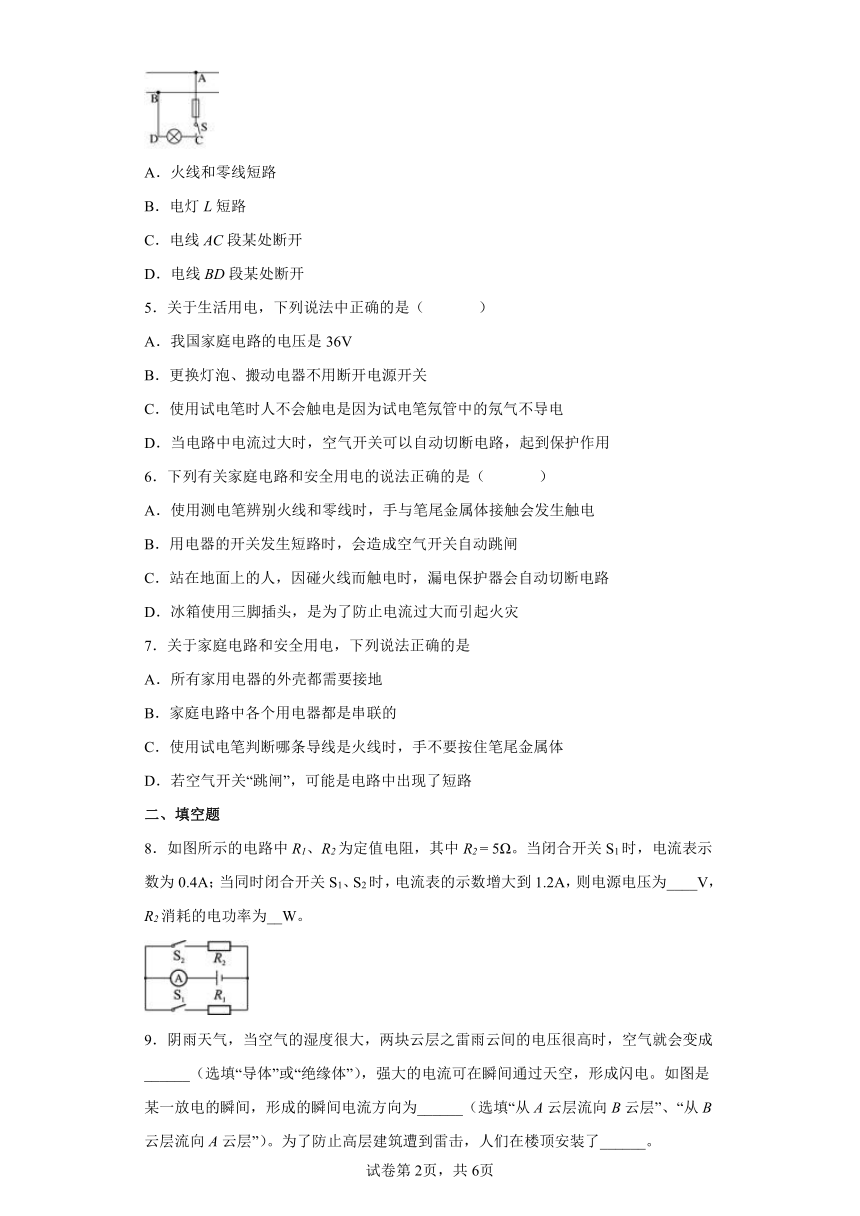

4．如图，闭和开关S，发现灯不亮且熔丝未烧断，用试电笔在A、B、C、D测试，发现ACD都能使氖管发光，只有B点氖管不发光，则故障是
A．火线和零线短路
B．电灯L短路
C．电线AC段某处断开
D．电线BD段某处断开
5．关于生活用电，下列说法中正确的是（ ）
A．我国家庭电路的电压是36V
B．更换灯泡、搬动电器不用断开电源开关
C．使用试电笔时人不会触电是因为试电笔氖管中的氖气不导电
D．当电路中电流过大时，空气开关可以自动切断电路，起到保护作用
6．下列有关家庭电路和安全用电的说法正确的是（ ）
A．使用测电笔辨别火线和零线时，手与笔尾金属体接触会发生触电
B．用电器的开关发生短路时，会造成空气开关自动跳闸
C．站在地面上的人，因碰火线而触电时，漏电保护器会自动切断电路
D．冰箱使用三脚插头，是为了防止电流过大而引起火灾
7．关于家庭电路和安全用电，下列说法正确的是
A．所有家用电器的外壳都需要接地
B．家庭电路中各个用电器都是串联的
C．使用试电笔判断哪条导线是火线时，手不要按住笔尾金属体
D．若空气开关“跳闸”，可能是电路中出现了短路
二、填空题
8．如图所示的电路中R1、R2为定值电阻，其中R2 = 5Ω。当闭合开关S1时，电流表示数为0.4A；当同时闭合开关S1、S2时，电流表的示数增大到1.2A，则电源电压为____V，R2消耗的电功率为__W。

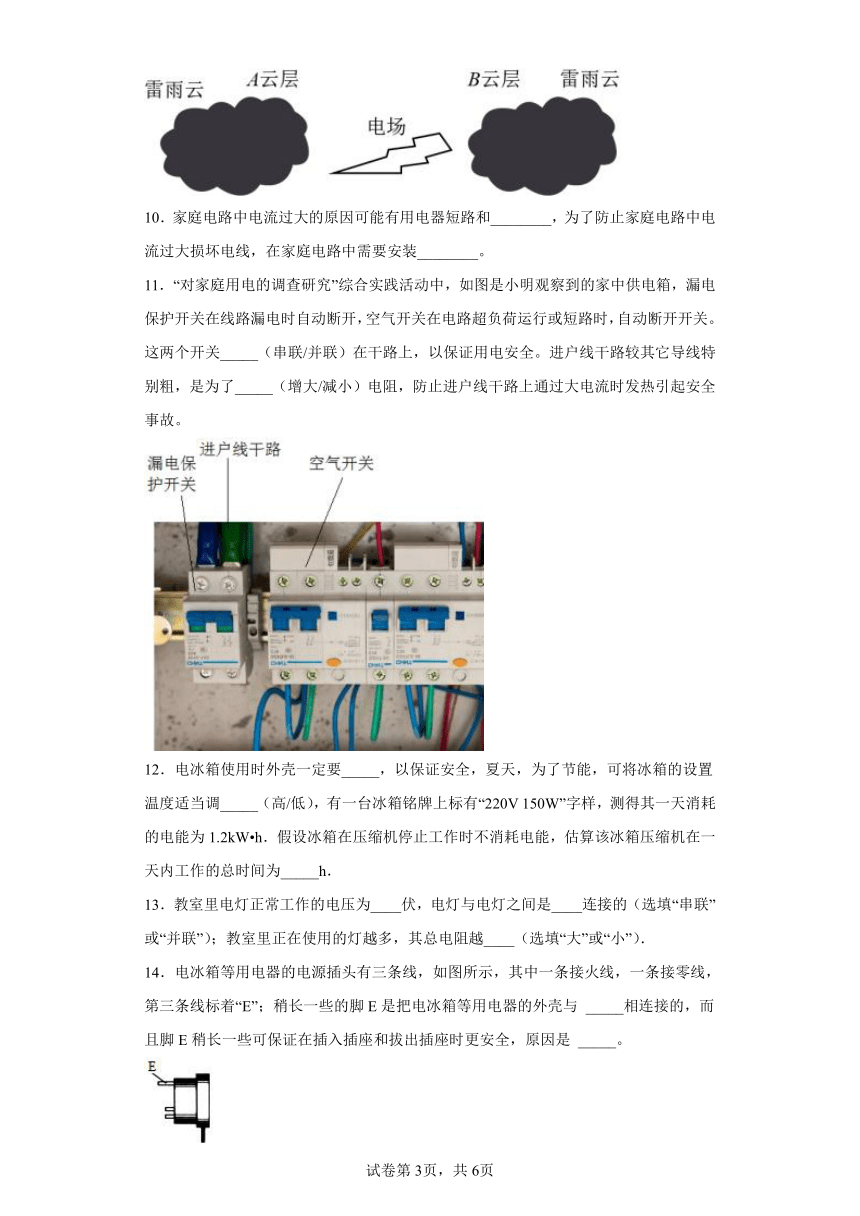

9．阴雨天气，当空气的湿度很大，两块云层之雷雨云间的电压很高时，空气就会变成______（选填“导体”或“绝缘体”），强大的电流可在瞬间通过天空，形成闪电。如图是某一放电的瞬间，形成的瞬间电流方向为______（选填“从A云层流向B云层”、“从B云层流向A云层”）。为了防止高层建筑遭到雷击，人们在楼顶安装了______。
10．家庭电路中电流过大的原因可能有用电器短路和________，为了防止家庭电路中电流过大损坏电线，在家庭电路中需要安装________。
11．“对家庭用电的调查研究”综合实践活动中，如图是小明观察到的家中供电箱，漏电保护开关在线路漏电时自动断开，空气开关在电路超负荷运行或短路时，自动断开开关。这两个开关_____（串联/并联）在干路上，以保证用电安全。进户线干路较其它导线特别粗，是为了_____（增大/减小）电阻，防止进户线干路上通过大电流时发热引起安全事故。
12．电冰箱使用时外壳一定要_____，以保证安全，夏天，为了节能，可将冰箱的设置温度适当调_____（高/低），有一台冰箱铭牌上标有“220V 150W”字样，测得其一天消耗的电能为1.2kW h．假设冰箱在压缩机停止工作时不消耗电能，估算该冰箱压缩机在一天内工作的总时间为_____h．
13．教室里电灯正常工作的电压为____伏，电灯与电灯之间是____连接的（选填“串联”或“并联”）；教室里正在使用的灯越多，其总电阻越____（选填“大”或“小”）．
14．电冰箱等用电器的电源插头有三条线，如图所示，其中一条接火线，一条接零线，第三条线标着“E”；稍长一些的脚E是把电冰箱等用电器的外壳与 _____相连接的，而且脚E稍长一些可保证在插入插座和拔出插座时更安全，原因是 _____。

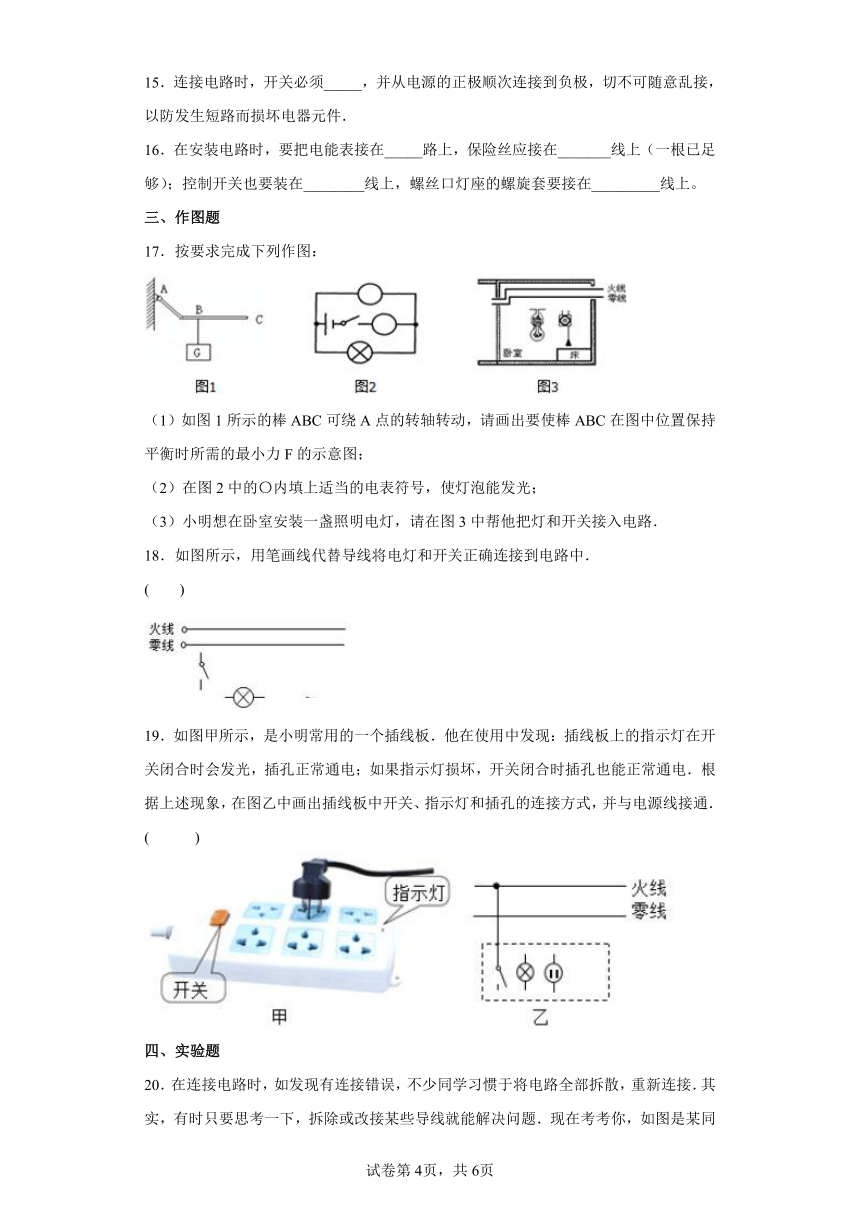

15．连接电路时，开关必须_____，并从电源的正极顺次连接到负极，切不可随意乱接，以防发生短路而损坏电器元件．
16．在安装电路时，要把电能表接在_____路上，保险丝应接在_______线上（一根已足够）；控制开关也要装在________线上，螺丝口灯座的螺旋套要接在_________线上。
三、作图题
17．按要求完成下列作图：
（1）如图1所示的棒ABC可绕A点的转轴转动，请画出要使棒ABC在图中位置保持平衡时所需的最小力F的示意图；
（2）在图2中的〇内填上适当的电表符号，使灯泡能发光；
（3）小明想在卧室安装一盏照明电灯，请在图3中帮他把灯和开关接入电路．
18．如图所示，用笔画线代替导线将电灯和开关正确连接到电路中．
( )
19．如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．
( )
四、实验题

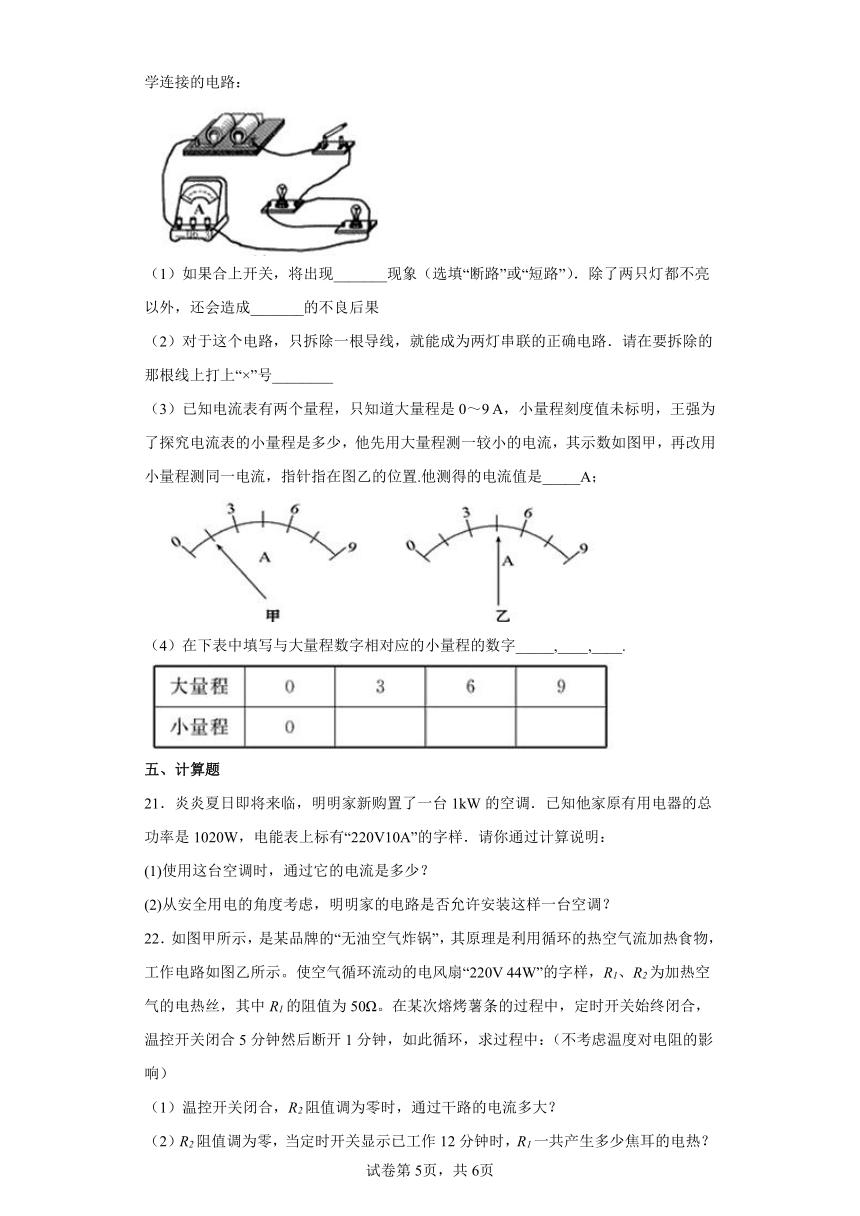

20．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你，如图是某同学连接的电路：
（1）如果合上开关，将出现_______现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成_______的不良后果
（2）对于这个电路，只拆除一根导线，就能成为两灯串联的正确电路．请在要拆除的那根线上打上“×”号________
（3）已知电流表有两个量程，只知道大量程是0～9 A，小量程刻度值未标明，王强为了探究电流表的小量程是多少，他先用大量程测一较小的电流，其示数如图甲，再改用小量程测同一电流，指针指在图乙的位置.他测得的电流值是_____A；
（4）在下表中填写与大量程数字相对应的小量程的数字_____,____,____.
五、计算题
21．炎炎夏日即将来临，明明家新购置了一台1kW的空调．已知他家原有用电器的总功率是1020W，电能表上标有“220V10A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
22．如图甲所示，是某品牌的“无油空气炸锅”，其原理是利用循环的热空气流加热食物，工作电路如图乙所示。使空气循环流动的电风扇“220V 44W”的字样，R1、R2为加热空气的电热丝，其中R1的阻值为50Ω。在某次熔烤薯条的过程中，定时开关始终闭合，温控开关闭合5分钟然后断开1分钟，如此循环，求过程中：（不考虑温度对电阻的影响）
（1）温控开关闭合，R2阻值调为零时，通过干路的电流多大？
（2）R2阻值调为零，当定时开关显示已工作12分钟时，R1一共产生多少焦耳的电热？
（3）温控开关闭合，谓节R2的阻值使其两端电压为20V，此时电路的总功率多大？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【解析】
【分析】
【详解】
A．分析电路图，将电压表当作断路，可知灯泡L1和L2串联，电压表甲测L2两端电压,电压表乙测L2两端电压。根据公式P=可算出两只小灯泡的电阻
R1=
R2=
根据串联电路分压原理及电源电压可知U1、U2
=
U1+U2=9V
可得
U1=6V，U2=3V
由题意知小灯泡L1的额定功率为6V，故A正确；
BC．串联电路中电流处处相等，U1=6V，U2=3V，根据公式P=UI可知，小灯泡L1的实际功率更大，因此灯泡L1更亮，故BC错误；
D．根据串联电路分压原理，可知
故D错误。
故选A。
2．C
【解析】
【详解】
A．控制灯的开关应该安装在火线上，故A不符合题意；
B．多个大功率用电器同时使用一个多用插座易造成电流过大，引发火灾，故B不符合题意；
C．使用测电笔时手的一部分接触笔尾金属体，故C符合题意；
D．检修电路时必须关闭总闸，以防止触电事故发生，故D不符合题意。
故选C。
3．D
【解析】
【详解】
教室内的插座和日光灯是并联的，这样才能保证在工作时互不影响，故A说法错误；在使用测电笔时，手不能触碰笔尖金属体，但却一定要接触笔尾金属体，这样才能正确辨别火线与零线，故B说法错误；接触不良会形成断路，但会使接触不良的位置电阻过大，产生较多的热量，从而造成危险，故C说法错误；熔丝熔断，是因为电路中用电器的总功率过大或短路，故D说法正确，故选D．
4．D
【解析】
【分析】
闭合开关S后，电路接通，若电路中没有故障A、B、C、D四点均应发光，经测试发现ACD都能使氖管发光，说明ACD段无故障，只有B点氖管不发光，说明B点未与D点接通．
【详解】
A、在测火线A时氖管能发光说明火线正常，不符合题意；
B、如果灯泡被短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，不符合题意；
C、如果A、C处有断路，则用氖管测D点时不会发光，不符合题意；
D、由以上分析可知，A至D处都没有问题，所以问题一定是在电线BD段；
当用测电笔测B时不发光，说明B处没有与D处相连通，所以有BD段某处断路，符合题意．
5．D
【解析】
【详解】
A．我国家庭电路的电压是220V，故A错误；
B．更换灯泡、搬动电器前，为了防止触电，需要断开电源开关，故B错误；
C．在试电笔的构造中，有一个1MΩ以上的高值电阻，在使用试电笔测火线时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，人不会发生触电事故，故C错误；
D．家庭电路中的空气开关，当电路中电流过大时，可以自动的切断电路，起到保护作用，故D正确。
故选D。
6．C
【解析】
【详解】
A．使用测电笔辨别火线和零线时，手与笔尾金属体接触，流过人体的电流很微弱，符合安全用电原则，故A错误；
B．用电器的开关发生短路时或总功率太大时，都会造成空气开关自动跳闸，故B错误；
C．站在地面上的人，因碰火线而触电时，电路中流入电流和流出电流不相等，此时漏电保护器会自动切断电路，故C正确；
D．若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，以防触电事故的发生，故D错误。
7．D
【解析】
【详解】
A．有些电器的外壳是金属的，为了防止漏电，把外壳接地让漏出来的电导入到大地，避免触电，并不是所有的用电器的外壳都接地，故A错误；
B．家庭电路中各用电器之间互不影响，并且能正常工作，所以各家用电器之间是并联的，故B错误；
C．使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体，故C错误；
D．空气开关“跳闸”，是由于电路中的电流过大，可能是短路，也可能是电路中的总功率过大，故D正确。
8． 4 3.2
【解析】
【详解】
[1]只闭合开关S1时，通过电阻R1的电流为；同时闭合开关S1、S2，R1、R2串联，电流表的示数增大到1.2A，则通过R2的电流为
并联电路中，电源电压等于各支路两端的电压，由可得，电源电压为
[2]根据可得，R2消耗的电功率为
9． 导体 从B云层流向A云层 避雷针
【解析】
【分析】
【详解】
[1]空气温度很大，且两云层间电压很高时，空气就会变成导体。
[2]由图示知，放电时，电子是由A向B移动，所以电流方向是由B云层流向A云层。
[3]为了防止高层建筑遭雷击，可以在楼顶安装避雷针。
10． 用电器总功率过大 保险丝
【解析】
【详解】
[1]家庭电路中，用电器并联，用电器工作时电压为220V，若用电器总功率过大，由得，当电压一定时，电功率过大，电流过大。
[2]为了防止家庭电路中电流过大损坏电线，在家庭电路中需要安装保险丝，当电流过大时，保险丝会熔断，使电路开路，起到保护电路的作用。
11． 串联 减小
【解析】
【详解】
[1]为保证家庭电路的用电安全， 漏电保护开关和空气开关是必须要串联在干路上的。
[2]根据导体的电阻在温度一定时与导体长度成正比，与横截面积成反比，导线较粗是为了减小电阻。
12． 接地 高 8
【解析】
【分析】
金属外壳的家用电器的外壳一定要接地，这样可以避免触电事故的发生；夏天，为了节能，可将冰箱的设置温度适当调高些；电冰箱工作时的功率和额定功率相等，知道消耗的电能，根据求出电冰箱工作的时间．
【详解】
电冰箱的外壳是金属做的，家用电器的金属外壳一定要接地，可防止因漏电使外壳带电而造成触电事故，以保证安全；夏天，为了节能，可将冰箱的设置温度适当调高些，减小冰箱的工作时间；冰箱铭牌上标有“220V150W”字样，表示冰箱的额定电压为220V，额定功率为150W，电冰箱工作时的功率P=150W=0.15kW，一天消耗的电能W=1.2kW h，由P=W/t可得，电冰箱的压缩机在一天内工作的总时间t=W/P=1.2kW h/0.15kW=8h.
13． 220 并联 小
【解析】
【详解】
考点：家庭电路工作电压、零线火线的辨别方法；串联电路和并联电路的辨别；电阻的并联．
专题：应用题．
分析：（1）我国家庭电路的电压是220V，所以在家庭电路中工作的用电器，正常工作电压基本都是220V；
（2）家庭电路中各用电器之间是并联的，用电器和控制本用电器的开关是串联的；
（3）用电器并联相当于增大导体横截面积．
解答：解：
（1）投影仪工作在家庭电路中，故正常工作电压为220V；
（2）投影仪和电脑是家庭电路中不同的用电器，故它们之间是并联；
（3）教室里同时工作的并联的用电器越多，横截面积越大，所以电阻就越小．
故答案为220V；并联；小．
点评：通过做此题，复习以下知识点：
（1）常见的电压：我国照明电路220V；一节干电池1.5V；一节铅蓄电池2V；一节手机电池3.7V；对人安全电压不高于36V．
（2）家庭电路中不同的用电器之间并联；用电器和开关串联．
（3）并联总电阻小于任何一个分电阻，并联越多，总电阻越小；串联总电阻大于任何一个分电阻，串联越多，总电阻越大．
14． 大地 插头插入插座时外壳先接地线，拔出插座时外壳后脱离地线
【解析】
【详解】
[1]稍长些的脚E把微波炉的外壳与大地相连接，脚E稍长一些可保证在插入插座和拔出插座时更安全。可以使用电冰箱与火线接通之间先使外壳与地线相通，在拔插头时，先使插头与火线相脱离，防止触电事故的发生。
[2]原因是：地线插入插座时外壳先接地线，拔出插座时外壳后脱离地线。
15．断开
【解析】
【详解】
试题分析：连接电路时，开关应断开；每处连线必须接牢；连接完电路时，要检查电路连接是否正确．
解：连接实物时，连接过程中开关必须是断开的，防止触电或烧坏电路元件；连接的过程中确保接线出结实牢固，防止接触不良．
故答案为断开．
【点评】
本题考查了连接电路的注意事项，是一道基础题．
16． 干 火 火 零
【解析】
略
17．见解析
【解析】
【详解】
试题分析：（1）由杠杆的平衡条件：动力×动力臂=阻力×阻力臂，知阻力×阻力臂是定值时，当力臂最大时，即AC是力臂时，力是最小的．
（2）电流表与被测用电器串联；电压表与被测用电器并联．
（3）火线首先过开关再进入灯尾顶端的金属点，零线直接进入灯泡的螺旋套．这样既能用开关控制灯泡，又能保证更换灯泡时，断开开关，切断火线，安全性更高一些．
解：（1）由F1L1=F2L2可知：在阻力×阻力臂是定值时，当力臂L1最大时，即AC是力臂时，F1是最小的．
如图：
（2）由图可知，下面的圈与灯串联，所以是电流表；上面的圈与灯并联，所以是电压表．
（3）火线经开关再进灯泡的顶端，零线直接接到灯泡的螺旋套上．
18．
【解析】
【详解】
电灯的接法：火线先过开关再入灯泡，然后接入顶端的金属点，零线直接接入螺旋套，如图所示：
19．
【解析】
【分析】
根据题意判断指示灯与插座是并联的，再按家庭电路连接要求连接电路。
【详解】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的；开关接在灯泡、插座和火线之间控制火线使用更安全．故连接方式为：
20． 短路 电流表和电源烧坏 1.5 1 2 3
【解析】
【详解】
（1）由图可知，合上开关时，电流不经过灯泡，直接由电源正极到负极连通，故将出现短路现象，会使电流表和电源烧坏；
（2）如下图所示，只须拆除两个灯泡之间右边的导线，两个灯泡就首尾相接连入电路，即为串联；
（3）由题意和图甲可知，电流表大量程是0～9A，一个大格代表3A，分度值是1.5A；
由于用电流表的两个量程分别测量同一电流，所以，大量程测量时电表示数是1.5A，小量程测量时的电表示数也是1.5A；
（4）由于图乙中示数也为1.5A（分为3个小格），则小量程的分度值是0.5A，大量程的分度值是小量程分度值的3倍，所以大量程与小量程对应的数值也是3倍关系，则大量程数字相对应的小量程的数字分别为3—1，6—2，9—3．
21．(1) 4.55 A；(2)允许．
【解析】
【详解】
(1)根据P＝UI得，空调使用时通过的电流为：
；
(2)根据P＝UI得，允许家用电器同时工作的最大功率：
；
安装空调后，家用电器的总功率为：
所以允许安装这样一台空调．
【点睛】
由电能表的参数可知正常工作允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，可得出答案．
22．(1)4.6A；(2)5.808×105J；(3)924W
【解析】
【分析】
【详解】
解：(1)由图可知，R2阻值调为零时电风扇与电阻R1并联，由并联电路特点知
U＝UM＝U1＝220V
由欧姆定律可得，通过R1的电流
I1＝＝4.4A
通过电风扇的电流
IM＝≈0.2A
所以干路电流
I＝I1+Im＝4.4A+0.2A＝4.6A
(2)由题知，温控开关闭合5分钟然后断开1分钟，如此循环，所以通电12min，R1工作时间
t＝10min＝600s
R1产生的电热
Q＝I12R1t＝(4.4A)2×50Ω×600s＝5.808×105J
(3)由图可知，R1与R2串联，再与电风扇并联，由串联电路特点知
UR1＝U﹣UR2＝220V﹣20V＝200V
此时通过温控电路的电流为
I温控＝IR1＝＝4A
此时温控电路消耗的电功率为
P温控＝UI温控＝220V×4A＝880W
电路消耗的总功率为
P＝P温控+Pm＝880W+44W＝924W
答：(1)温控开关闭合，R阻值调为零时，通过干路的电流为4.6A；
(2)R2阻值调为零，当定时开关显示已工作12分钟时，R1一共产生5.808×105J的电热；
(3)温控开关闭合，调节R2的阻值使其两端电压为20V，此时电路的总功率924W。
