人教版初中物理九年级第十九章《生活用电》单元测试题（Word版含答案）

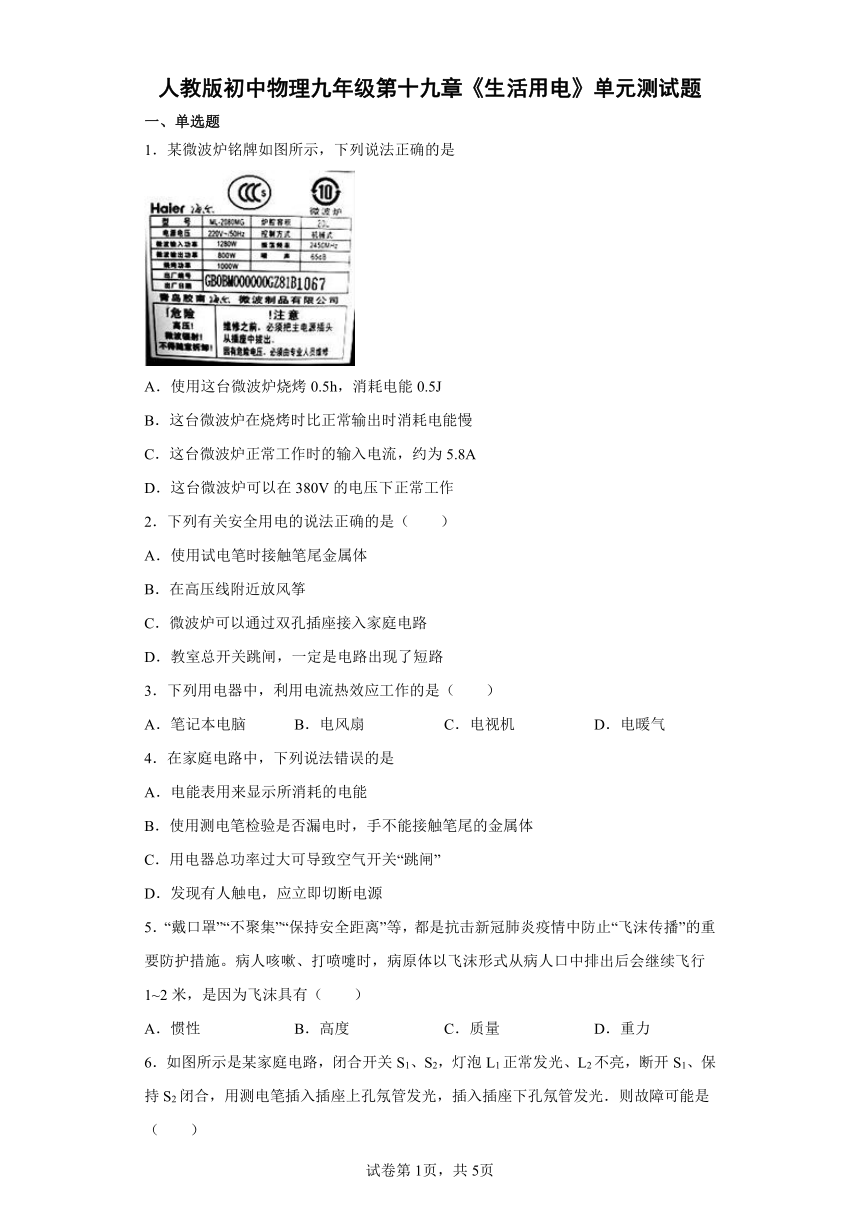

人教版初中物理九年级第十九章《生活用电》单元测试题
一、单选题
1．某微波炉铭牌如图所示，下列说法正确的是
A．使用这台微波炉烧烤0.5h，消耗电能0.5J
B．这台微波炉在烧烤时比正常输出时消耗电能慢
C．这台微波炉正常工作时的输入电流，约为5.8A
D．这台微波炉可以在380V的电压下正常工作
2．下列有关安全用电的说法正确的是（　　）
A．使用试电笔时接触笔尾金属体
B．在高压线附近放风筝
C．微波炉可以通过双孔插座接入家庭电路
D．教室总开关跳闸，一定是电路出现了短路
3．下列用电器中，利用电流热效应工作的是（　　）
A．笔记本电脑 B．电风扇 C．电视机 D．电暖气
4．在家庭电路中，下列说法错误的是
A．电能表用来显示所消耗的电能
B．使用测电笔检验是否漏电时，手不能接触笔尾的金属体
C．用电器总功率过大可导致空气开关“跳闸”
D．发现有人触电，应立即切断电源
5．“戴口罩”“不聚集”“保持安全距离”等，都是抗击新冠肺炎疫情中防止“飞沫传播”的重要防护措施。病人咳嗽、打喷嚏时，病原体以飞沫形式从病人口中排出后会继续飞行1~2米，是因为飞沫具有（　　）
A．惯性 B．高度 C．质量 D．重力

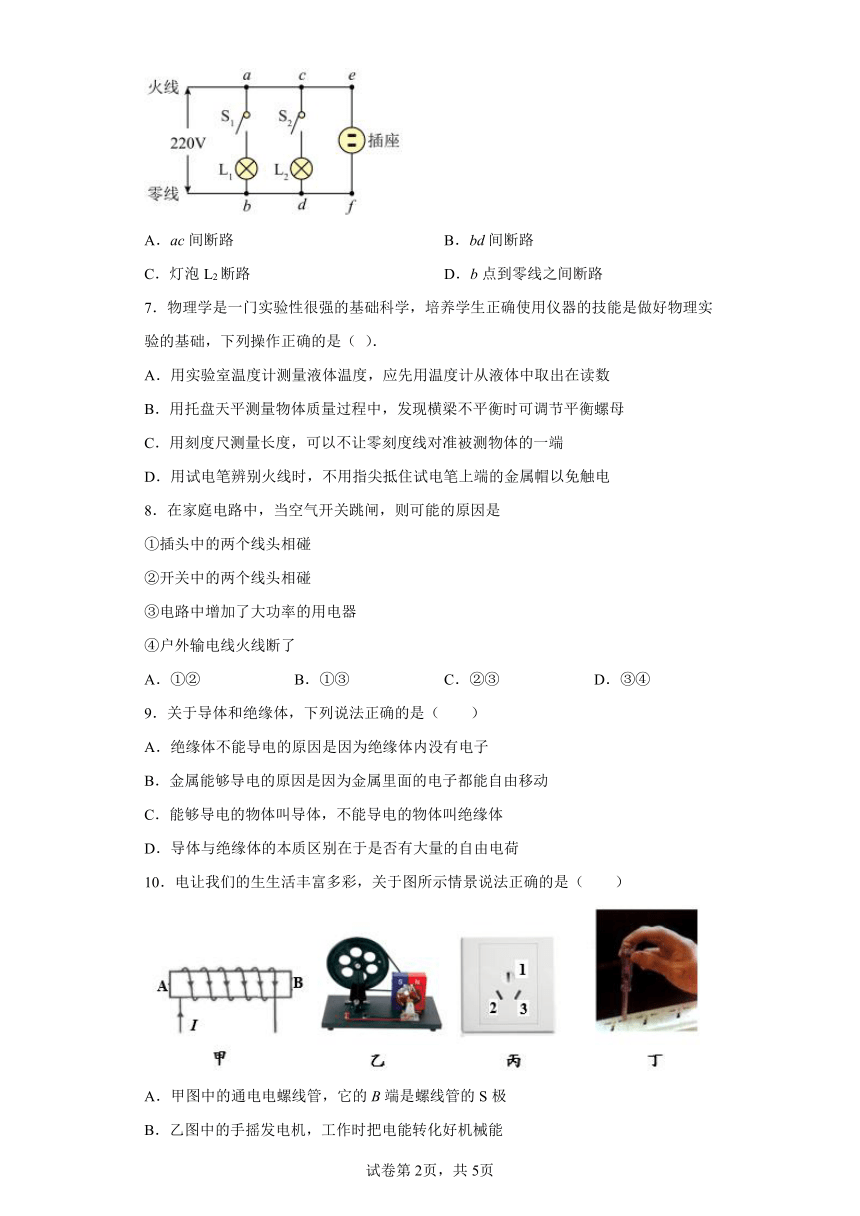

6．如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮，断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光．则故障可能是（　　）
A．ac间断路 B．bd间断路
C．灯泡L2断路 D．b点到零线之间断路
7．物理学是一门实验性很强的基础科学，培养学生正确使用仪器的技能是做好物理实验的基础，下列操作正确的是（ ）．
A．用实验室温度计测量液体温度，应先用温度计从液体中取出在读数
B．用托盘天平测量物体质量过程中，发现横梁不平衡时可调节平衡螺母
C．用刻度尺测量长度，可以不让零刻度线对准被测物体的一端
D．用试电笔辨别火线时，不用指尖抵住试电笔上端的金属帽以免触电
8．在家庭电路中，当空气开关跳闸，则可能的原因是
①插头中的两个线头相碰
②开关中的两个线头相碰
③电路中增加了大功率的用电器
④户外输电线火线断了
A．①② B．①③ C．②③ D．③④
9．关于导体和绝缘体，下列说法正确的是（　　）
A．绝缘体不能导电的原因是因为绝缘体内没有电子
B．金属能够导电的原因是因为金属里面的电子都能自由移动
C．能够导电的物体叫导体，不能导电的物体叫绝缘体
D．导体与绝缘体的本质区别在于是否有大量的自由电荷
10．电让我们的生生活丰富多彩，关于图所示情景说法正确的是（　　）
A．甲图中的通电电螺线管，它的B端是螺线管的S极
B．乙图中的手摇发电机，工作时把电能转化好机械能
C．丙图中的插座，孔1没有连接火线或零线，完全无用

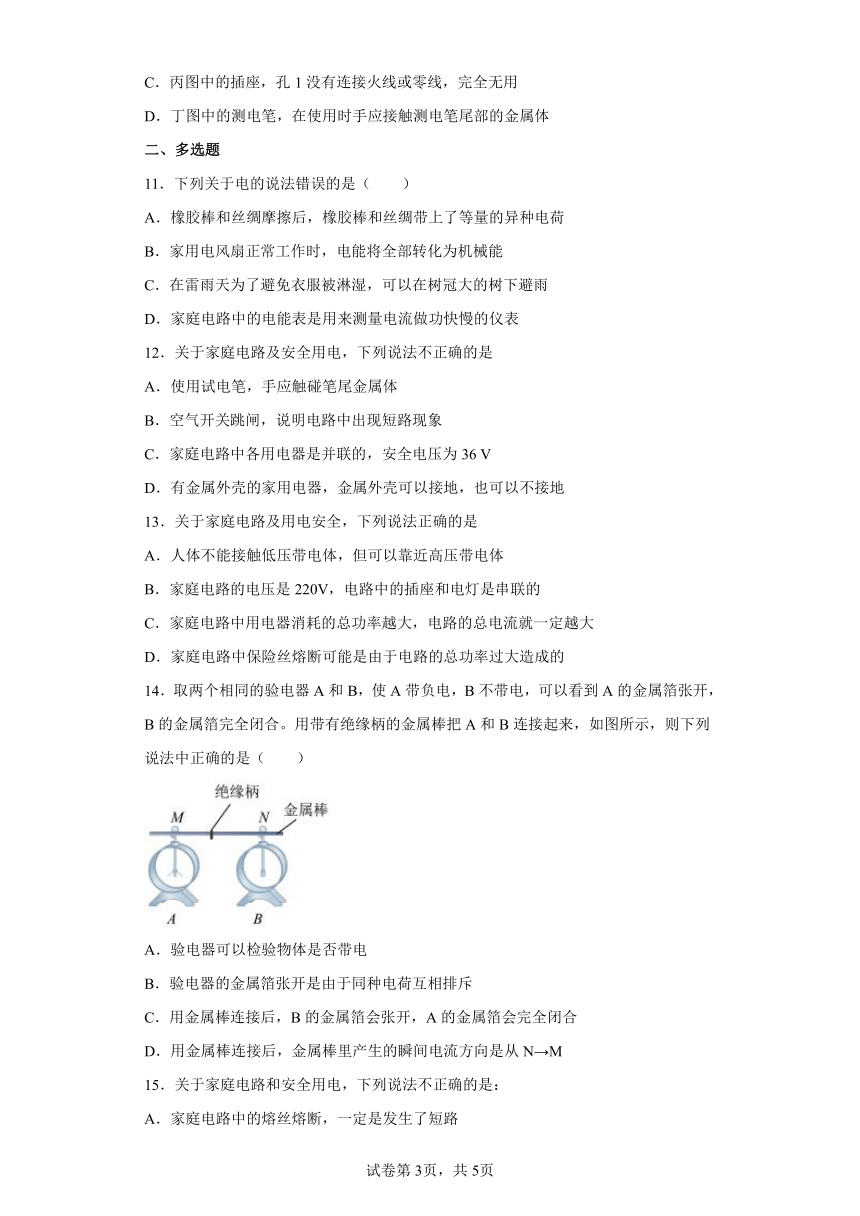

D．丁图中的测电笔，在使用时手应接触测电笔尾部的金属体
二、多选题
11．下列关于电的说法错误的是（　　）
A．橡胶棒和丝绸摩擦后，橡胶棒和丝绸带上了等量的异种电荷
B．家用电风扇正常工作时，电能将全部转化为机械能
C．在雷雨天为了避免衣服被淋湿，可以在树冠大的树下避雨
D．家庭电路中的电能表是用来测量电流做功快慢的仪表
12．关于家庭电路及安全用电，下列说法不正确的是
A．使用试电笔，手应触碰笔尾金属体
B．空气开关跳闸，说明电路中出现短路现象
C．家庭电路中各用电器是并联的，安全电压为36 V
D．有金属外壳的家用电器，金属外壳可以接地，也可以不接地
13．关于家庭电路及用电安全，下列说法正确的是
A．人体不能接触低压带电体，但可以靠近高压带电体
B．家庭电路的电压是220V，电路中的插座和电灯是串联的
C．家庭电路中用电器消耗的总功率越大，电路的总电流就一定越大
D．家庭电路中保险丝熔断可能是由于电路的总功率过大造成的
14．取两个相同的验电器A和B，使A带负电，B不带电，可以看到A的金属箔张开，B的金属箔完全闭合。用带有绝缘柄的金属棒把A和B连接起来，如图所示，则下列说法中正确的是（　　）
A．验电器可以检验物体是否带电
B．验电器的金属箔张开是由于同种电荷互相排斥
C．用金属棒连接后，B的金属箔会张开，A的金属箔会完全闭合
D．用金属棒连接后，金属棒里产生的瞬间电流方向是从N→M
15．关于家庭电路和安全用电，下列说法不正确的是：
A．家庭电路中的熔丝熔断，一定是发生了短路
B．使用测电笔辨别火线或零线时，手接触笔尾金属体
C．对人体安全的电压是36V
D．三角插头的用电器也可以插入两孔插座
三、作图题

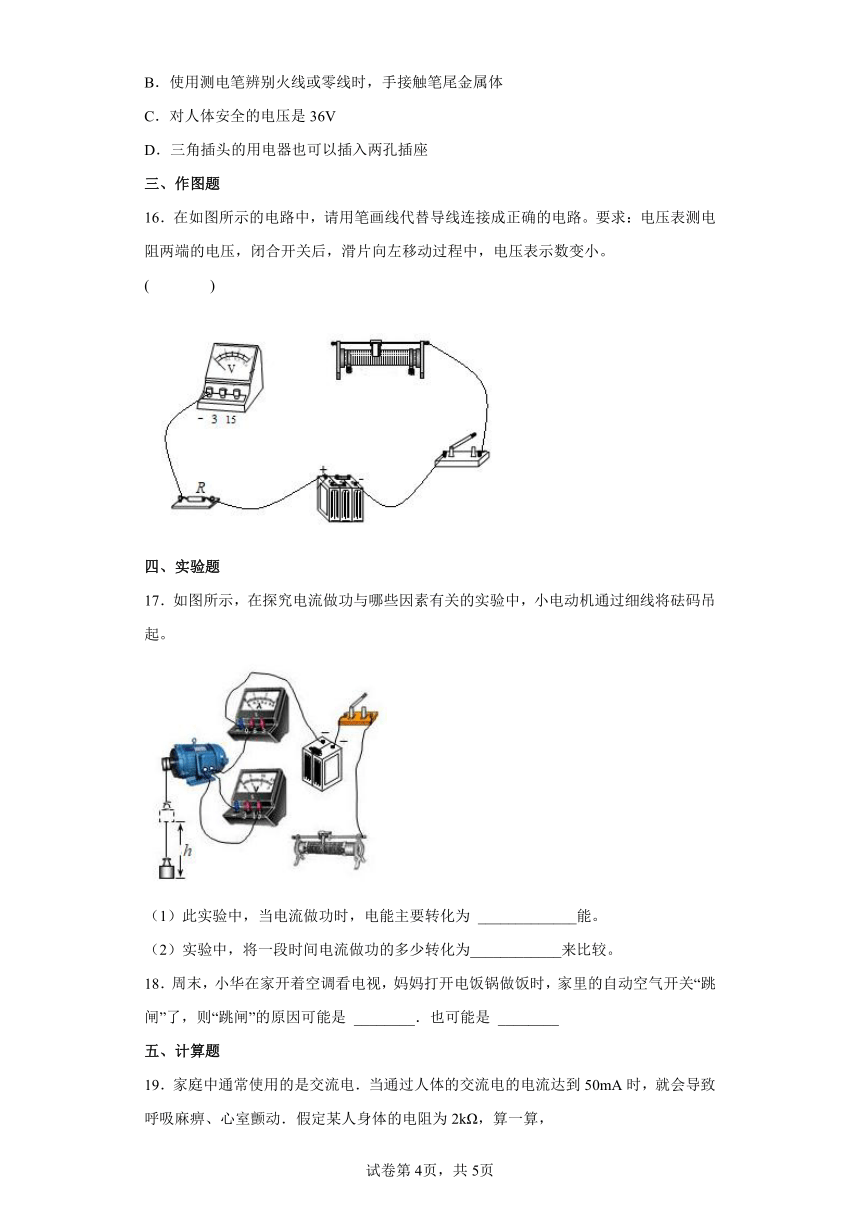

16．在如图所示的电路中，请用笔画线代替导线连接成正确的电路。要求：电压表测电阻两端的电压，闭合开关后，滑片向左移动过程中，电压表示数变小。
( )
四、实验题
17．如图所示，在探究电流做功与哪些因素有关的实验中，小电动机通过细线将砝码吊起。
（1）此实验中，当电流做功时，电能主要转化为 _____________能。
（2）实验中，将一段时间电流做功的多少转化为____________来比较。
18．周末，小华在家开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了，则“跳闸”的原因可能是 ________．也可能是 ________
五、计算题

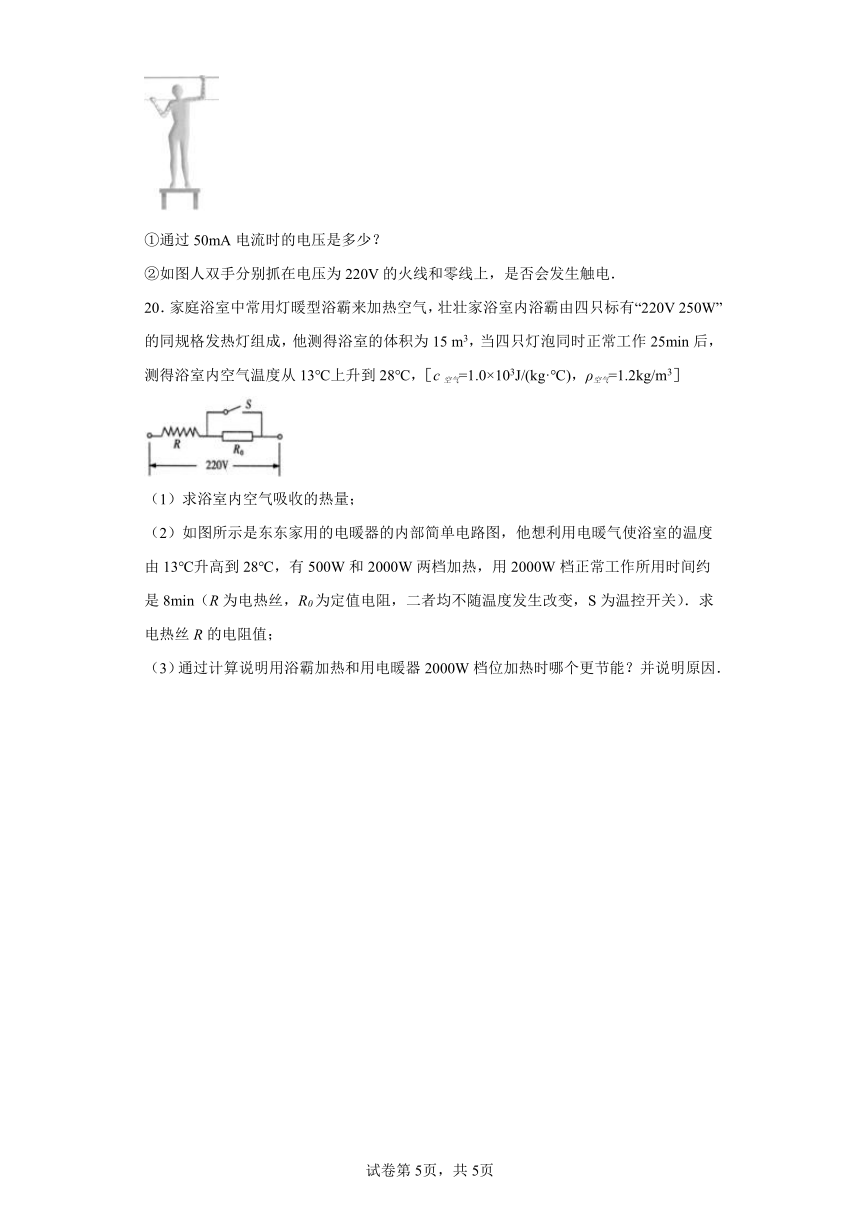

19．家庭中通常使用的是交流电．当通过人体的交流电的电流达到50mA时，就会导致呼吸麻痹、心室颤动．假定某人身体的电阻为2kΩ，算一算，
①通过50mA电流时的电压是多少？
②如图人双手分别抓在电压为220V的火线和零线上，是否会发生触电．
20．家庭浴室中常用灯暖型浴霸来加热空气，壮壮家浴室内浴霸由四只标有“220V 250W”的同规格发热灯组成，他测得浴室的体积为15 m3，当四只灯泡同时正常工作25min后，测得浴室内空气温度从13℃上升到28℃，［c空气=1.0×103J/(kg·℃)，ρ空气=1.2kg/m3］
（1）求浴室内空气吸收的热量；
（2）如图所示是东东家用的电暖器的内部简单电路图，他想利用电暖气使浴室的温度由13℃升高到28℃，有500W和2000W两档加热，用2000W档正常工作所用时间约是8min（R为电热丝，R0为定值电阻，二者均不随温度发生改变，S为温控开关）．求电热丝R的电阻值；
（3）通过计算说明用浴霸加热和用电暖器2000W档位加热时哪个更节能？并说明原因．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【解析】
【详解】
试题分析：使用这台微波炉烧烤0.5h，由P=W/t可得，消耗的电能W=Pt=1000W×0.5×3600s=1.8×10^6 J，故A错误；功率是表示做功快慢的物理量，由表中数据可知，这台微波炉在烧烤时的功率比正常输出时的功率大，则这台微波炉在烧烤时比正常输出时消耗电能快，故B正确；由P=UI可得，这台微波炉正常工作时的输入电流I=P/U=1280W/220V≈5.8A，故C正确；这台微波炉的额定电压为220V，不可以在380V的电压下正常工作，故D错误，故选C．
考点：电功率与电能、时间的关系；电功率与电压、电流的关系
2．A
【解析】
【详解】
A．使用试电笔时，手指应接触笔尾金属体，因为试电笔中有高值电阻起保护作用，所以不会发生触电事故，故A正确；
B．安全用电的原则：不接触低压带电体，不靠近高压带电体。在高压线下放风筝很危险，故B错误；
C．微波炉有金属外壳，为了防止外壳带电，微波炉需要通过三孔插座接入家庭电路，故C错误；
D．“跳闸”可能是电路出现了短路，也可能是用电器的总功率过大，故D错误。
故选A。
3．D
【解析】
【分析】
【详解】
电流通过电阻时，在电阻上消耗的电能将全部转化为热能，这种现象称为电流的热效应；电暖气即利用了电流热效应工作，将电能主要转化为热能；而笔记本电脑、电风扇、电视机等是将电能转化为光能、声能、机械能等。
故选D。
4．B
【解析】
【详解】
A. 电能表用来测量电路中所消耗的电能的仪器，故A正确；B. 使用测电笔检验是否漏电时，手不能接触笔尖的金属体，但必须要接触笔尾的金属体，故B错误；C. 短路或用电器总功率过大可导致空气开关“跳闸”，故C正确；D. 发现有人触电，应立即切断电源或用绝缘体将电线挑开，使人脱离带电体，故D正确．故选B.
【点睛】
根据电能表的作用、测电笔的使用方法、电路中电流过大的原因、触电的处理方法等逐一分析选项中的描述可做出判断．
5．A
【解析】
【分析】
【详解】
病人咳嗽、打喷嚏时，病原体以飞沬形式从病人口中排出后获得一定的速度，由于惯性会继续飞行1到2米，因此应采取“戴口罩”、“不聚集”、“保持安全距离”等防护措施，故A符合题意，BCD不符合题意。
故选A。
6．B
【解析】
【详解】
A．保持S2闭合，用测电笔插入插座上孔氖管发光，则插座上孔与火线之间电路正常，故A错误；
BC．测电笔插入插座下孔氖管发光，正常情况下插座下孔氖管不发光，所以插座下孔与灯泡串联接入火线电路，则灯泡L2未断路，零线部分bd间断路。故B正确，C错误；
D．闭合开关S1、S2，灯泡L1正常发光、L2不亮，则灯泡L1所在电路正常，故D错误。
故选B。
7．C
【解析】
【详解】
A.温度计读数时，如果从液体中取出，其示数会受到外界温度的影响，故A错误．B.称量物体质量时，若天平横梁不平衡，要增减砝码或移动游码来使天平的横梁平衡，不能调节平衡螺母．故B错误．C. 使用刻度尺测物体的长度时，物体的一端不一定要对准刻度尺的零刻度线，刻度尺的零刻度线如果磨损，可以从其它刻度处开始测量，读数时减去前面的刻度就可以了，故C正确． D. 使用试电笔辨别火线时，手必须接触笔上端的金属帽，故D错误．故选C.
8．B
【解析】
【详解】
在家庭电路中，空气开关跳闸，说明干路电流过大，其原因有：电路中用电器的总功率过大，电路中发生短路故障；
①插头中的两个线头相碰，属于短路，会造成干路电流过大；
②开关中的两个线头相碰，相当于一直闭合开关，用电器一直工作；
③电路中增加了大功率的用电器，会造成干路电流过大；
④户外输电线火线断了，则电路是断开的，电路中无电流；
故①③能造成空气开关跳闸．
故选B．
9．D
【解析】
【分析】
【详解】
A．绝缘体不能导电的原因是因为绝缘体内部几乎没有自由电荷，但电子很多，故A不正确；
B．金属能够导电的原因是由于金属里面有大量的自由电子，故B不正确；
C．根据定义可知，容易导电的物体叫导体，不容易导电的物体叫绝缘体，它们之间没有严格的界限，故C不正确；
D．导体与绝缘体的本质区别在于是否有大量的自由电荷可以用于导电，故D正确。
故选D。
10．D
【解析】
【详解】
A．由图甲可知，电流从螺线管的左侧流入、右侧流出，根据安培定则，用右手握住螺线管，四指指向电流方向，则大拇指指向B端，所以通电螺线管的B端是N极，故A错误；
B．手摇发电机工作时，消耗机械能，得到了电能，即工作时把机械能转化为电能，故B错误；
C．图丙中，插座的1孔应接地线，使用电器的金属外壳与大地相连，若用电器的外壳万一漏电，电流会通过地线导入大地，可防止触电事故的发生，故C错误；
D．测电笔在使用时，手应接触测电笔尾部的金属体，使导线、人体、大地之间形成通路，这样才能正确辨别火线和零线，故D正确。
故选D。
11．BCD
【解析】
【详解】
A．摩擦起电的本质是电子的转移，橡胶棒和丝绸摩擦后，其中一个失去电子带正电，另一个得到等量电子而带等量的负电，所以，橡胶棒和丝绸带上了等量的异种电荷，故A正确，不符合题意；
B．家用电风扇正常工作时，电能主要转化为机械能，由于电流热效应，还有小部分电能转化为内能，故B错误，符合题意；
C．由于树的顶部较尖，容易引起尖端放电，所以在树下避雨容易导致闪电时的强大电流经过大树流入人体而导致触电事故，故C错误，符合题意；
D．家庭电路中的电能表是用来测量家庭电路中消耗的总电能的仪表，故D错误，符合题意。
故选BCD。
12．BCD
【解析】
【详解】
试题分析：使用试电笔时，手应接触笔尾的金属体，这样人体能和试电笔内部的氖管构成通路，试电笔接触火线时，氖管才能发光，A对；空气开关跳闸，说明电路中电流过大，这可能是发生了短路，也可能是用电器的总功率过大，B错；对人体安全电压是不高于36V，C错；金属外壳的用电器，必须把外壳接地，以防止内部漏电时外壳带电，而发生触电事故，D错．
考点：安全用电
13．CD
【解析】
【详解】
A．安全用电的原则：不接触低压带电体，不靠近高压带电体；人体靠近高压带电体时，会发生高压电弧触电或跨步电压触电，故A不符合题意；
B．家庭电路的电压是220V，用电器的额定电压是220V，为了使用电器正常工作，相互不影响，电路中的插座和电灯必须并联在家庭电路中，故B不符合题意；
C．根据公式P=UI可知，家庭电路中用电器消耗的总功率越大，电源电压不变，电路的总电流就一定也变大，故C符合题意；
D．造成保险丝熔断的原因是家庭电路中电流过大，家庭电路中电流过大的原因有两个：短路和电路总功率过大,所以家庭电路中保险丝熔断可能是由于电路的总功率过大造成的，故D符合题意．
14．ABD
【解析】
【分析】
【详解】
A．验电器是用来检验物体是否带电的仪器，故A正确；
B．验电器的金属箔张开是因为金属箔上带有同种电荷，同种电荷互相排斥，因此会张开一定角度，故B正确；
C．用金属棒连接后，A中的部分负电荷会转移到B的金属箔上，所以B的金属箔会张开，A、B上的电荷达到平衡后，A的金属箔还会带有电荷，因此不会完全闭合，故C错误；
D．用金属棒连接后，由于A带负电，所以A中部分负电荷从金属棒M端至N端，然后转移到B上，而电流的方向与负电荷定向移动的方向相反，故在金属棒上电流的方向为N→M，故D正确。
15．ACD
【解析】
【详解】
试题分析：保险丝被烧断，说明电路中的电流过大，原因可能是电路中使用了大功率用电器或出现了短路故障，A选项说法不准确，符合题意；使用测电笔辨别火线或零线时，手必须接触笔尾金属体才能形成电流通路，B选项说法正确，不符合题意；对人体安全的电压是不高于36V的电压，C选项说法不准确，符合题意；三角插头的用电器不可以插入两孔插座，否则用电器金属外壳没有接地，漏电时有触电危险，D选项说法不准确，符合题意；综上分析，选填ACD．
考点：家庭电路故障判断；测电笔使用；安全电压；安全用电规则．
16．
【解析】
【详解】
滑动变阻器在电路起保护电路和调节电阻两端电压的作用，故滑动变阻器应与电阻串联，电压表测电阻的电压，由于是三节蓄电池串联，所以电压表的量程应选择0～15V，电压表应与电阻并联，接线方法是电流从正极进入，负极流出，滑动变阻器滑片向左移到时，电压表的示数变小，使滑动变阻器接入电路的电阻丝长度增长，故应将滑动变阻器的右下接线柱接入电路，如图所示。
17． 机械 砝码提升的高度
【解析】
【详解】
(1) [1]实验中电流通过电动机做功，消耗电能，得到机械能，把电能转化为机械能。
(2)[2] 在一定时间内电流做功越多，砝码被提升得越高，故电流做功的多少可以通过砝码提升的高度来比较，应用了转换法。
18． 短路 总功率
【解析】
【详解】
分析：空气开关“跳闸”是因为电路中电流过大．电路中电流过大有两种原因：一是电路中用电器的总功率过大，二是电路发生了短路．
解答：解：在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：
（1）电路中发生短路故障；（2）电路中用电器的总功率过大，造成干路电流过大．
故答案为总功率过大，短路．
19．100V；人踩在干燥的木凳上，且只有一只手接触火线，不能构成电流的路径，不会发生触电；图中人一只手抓火线，一只手抓零线，所以通过人体会有电流，会发生触电．
【解析】
【详解】
由I=得,U=IR=50×10 3A×2×1000Ω=100V；
人踩在干燥的木凳上，且只有一只手接触火线，不能构成电流的路径，不会发生触电；图中人一只手抓火线，一只手抓零线，所以通过人体会有电流，会发生触电．
20．（1）2.7×105J；（2）24.2Ω；（3）用电暖器2000W档位加热时更节能，详见解析
【解析】
【详解】
（1）空气的质量为m=ρ空气V=1.2kg/m3×15m3=18kg，
空气吸收的热量：Q吸=c空气mΔt=1.0×103J/（kg ℃）×18kg×（28℃-13℃）=2.7×105J；
（2）当开关S闭合时，只有R的简单电路，电路中电阻最小，处于加热状态；电阻R的阻值：R==24.2Ω；
（3）浴霸加热消耗的电能：W浴=Pt=4×250W×25×60s=1.5×106J，
用电暖器2000W档位加热消耗的电能：W电=P加t=2000W×8×60s=9.6×105J，
由于W浴＞W电，所以用电暖器2000W档位加热时更节能，由于浴霸加热时电能有一部分要转化成光能，所以消耗的电能多．
答：（1）浴室内空气吸收的热量是2.7×105J；
（2）电阻R的阻值是24.2Ω；
（3）用电暖器2000W档位加热时更节能，详见解析（3）．
答案第1页，共2页
答案第1页，共2页
