人教版九年级第十九章生活用电单元测试题（Word版含答案）

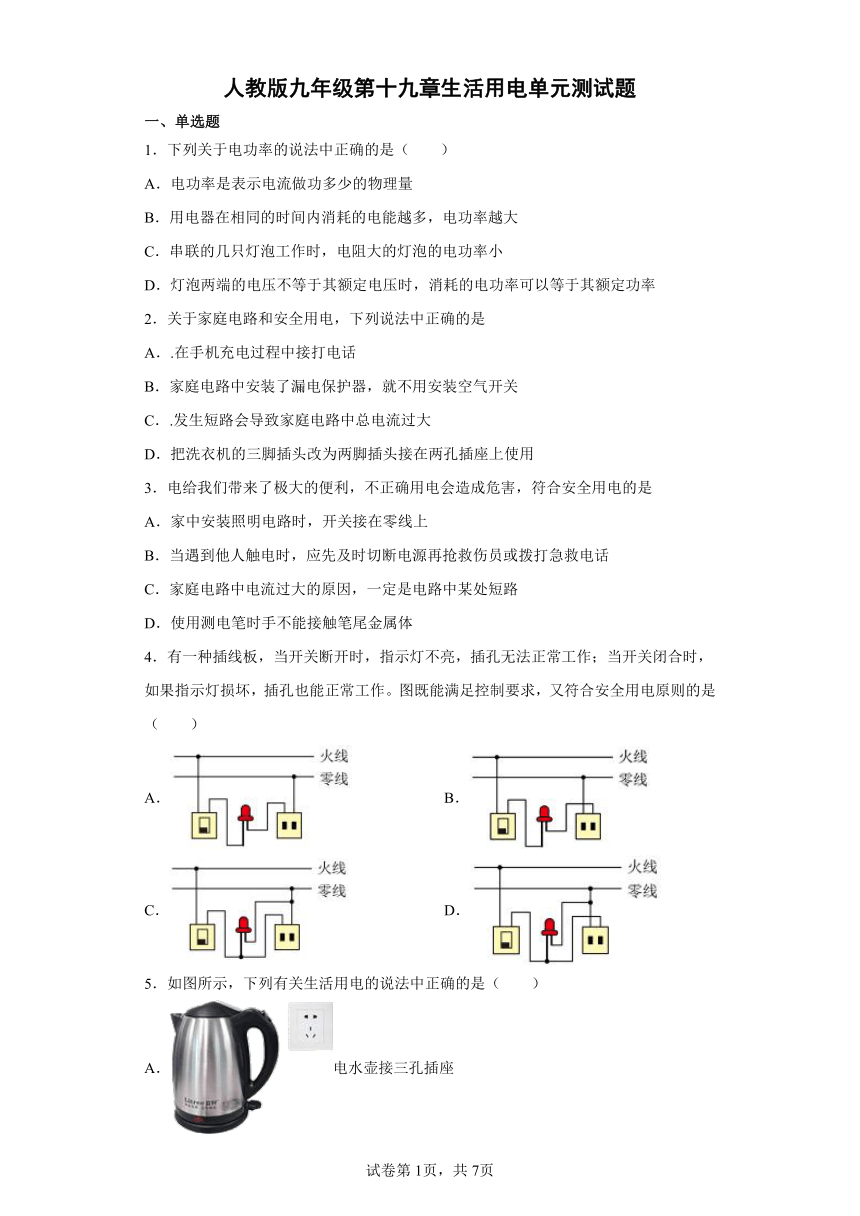

人教版九年级第十九章生活用电单元测试题
一、单选题
1．下列关于电功率的说法中正确的是（　　）
A．电功率是表示电流做功多少的物理量
B．用电器在相同的时间内消耗的电能越多，电功率越大
C．串联的几只灯泡工作时，电阻大的灯泡的电功率小
D．灯泡两端的电压不等于其额定电压时，消耗的电功率可以等于其额定功率
2．关于家庭电路和安全用电，下列说法中正确的是
A．.在手机充电过程中接打电话
B．家庭电路中安装了漏电保护器，就不用安装空气开关
C．.发生短路会导致家庭电路中总电流过大
D．把洗衣机的三脚插头改为两脚插头接在两孔插座上使用
3．电给我们带来了极大的便利，不正确用电会造成危害，符合安全用电的是
A．家中安装照明电路时，开关接在零线上
B．当遇到他人触电时，应先及时切断电源再抢救伤员或拨打急救电话
C．家庭电路中电流过大的原因，一定是电路中某处短路
D．使用测电笔时手不能接触笔尾金属体
4．有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作。图既能满足控制要求，又符合安全用电原则的是（　　）
A． B．
C． D．

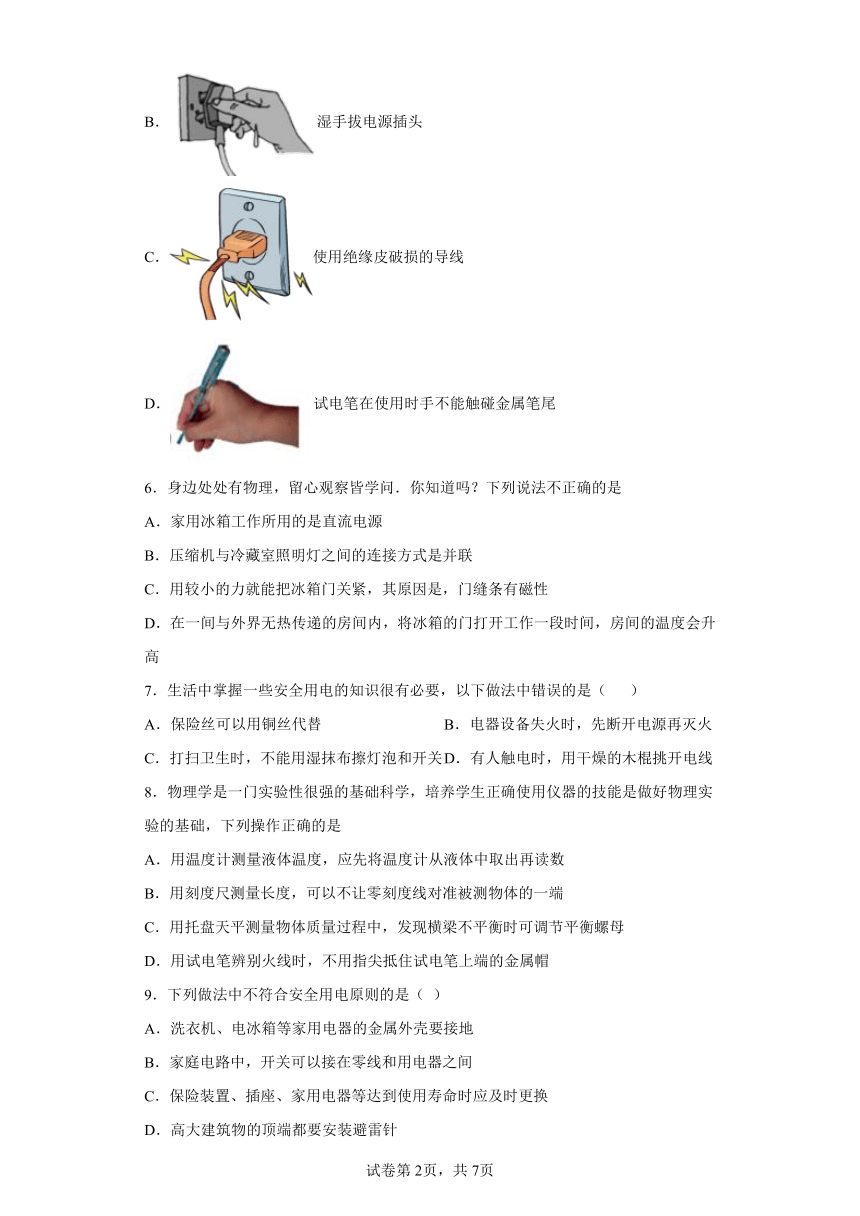

5．如图所示，下列有关生活用电的说法中正确的是（　　）
A．电水壶接三孔插座
B．湿手拔电源插头
C．使用绝缘皮破损的导线
D．试电笔在使用时手不能触碰金属笔尾
6．身边处处有物理，留心观察皆学问．你知道吗？下列说法不正确的是
A．家用冰箱工作所用的是直流电源
B．压缩机与冷藏室照明灯之间的连接方式是并联
C．用较小的力就能把冰箱门关紧，其原因是，门缝条有磁性
D．在一间与外界无热传递的房间内，将冰箱的门打开工作一段时间，房间的温度会升高
7．生活中掌握一些安全用电的知识很有必要，以下做法中错误的是（ ）
A．保险丝可以用铜丝代替 B．电器设备失火时，先断开电源再灭火
C．打扫卫生时，不能用湿抹布擦灯泡和开关 D．有人触电时，用干燥的木棍挑开电线
8．物理学是一门实验性很强的基础科学，培养学生正确使用仪器的技能是做好物理实验的基础，下列操作正确的是
A．用温度计测量液体温度，应先将温度计从液体中取出再读数
B．用刻度尺测量长度，可以不让零刻度线对准被测物体的一端
C．用托盘天平测量物体质量过程中，发现横梁不平衡时可调节平衡螺母
D．用试电笔辨别火线时，不用指尖抵住试电笔上端的金属帽
9．下列做法中不符合安全用电原则的是（ ）
A．洗衣机、电冰箱等家用电器的金属外壳要接地
B．家庭电路中，开关可以接在零线和用电器之间
C．保险装置、插座、家用电器等达到使用寿命时应及时更换
D．高大建筑物的顶端都要安装避雷针

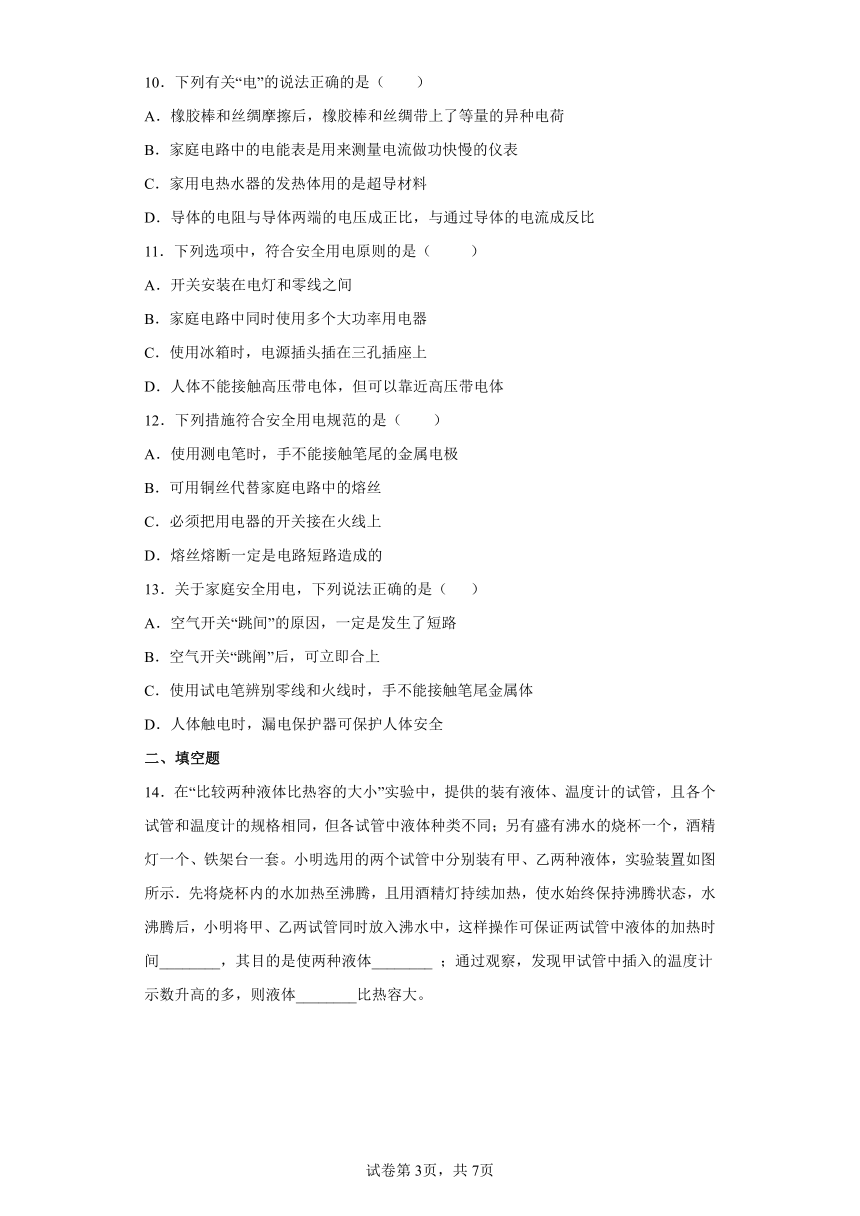

10．下列有关“电”的说法正确的是（　　）
A．橡胶棒和丝绸摩擦后，橡胶棒和丝绸带上了等量的异种电荷
B．家庭电路中的电能表是用来测量电流做功快慢的仪表
C．家用电热水器的发热体用的是超导材料
D．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
11．下列选项中，符合安全用电原则的是（ ）
A．开关安装在电灯和零线之间
B．家庭电路中同时使用多个大功率用电器
C．使用冰箱时，电源插头插在三孔插座上
D．人体不能接触高压带电体，但可以靠近高压带电体
12．下列措施符合安全用电规范的是（　　）
A．使用测电笔时，手不能接触笔尾的金属电极
B．可用铜丝代替家庭电路中的熔丝
C．必须把用电器的开关接在火线上
D．熔丝熔断一定是电路短路造成的
13．关于家庭安全用电，下列说法正确的是（ ）
A．空气开关“跳间”的原因，一定是发生了短路
B．空气开关“跳阐”后，可立即合上
C．使用试电笔辨别零线和火线时，手不能接触笔尾金属体
D．人体触电时，漏电保护器可保护人体安全
二、填空题
14．在“比较两种液体比热容的大小”实验中，提供的装有液体、温度计的试管，且各个试管和温度计的规格相同，但各试管中液体种类不同；另有盛有沸水的烧杯一个，酒精灯一个、铁架台一套。小明选用的两个试管中分别装有甲、乙两种液体，实验装置如图所示．先将烧杯内的水加热至沸腾，且用酒精灯持续加热，使水始终保持沸腾状态，水沸腾后，小明将甲、乙两试管同时放入沸水中，这样操作可保证两试管中液体的加热时间________，其目的是使两种液体________ ；通过观察，发现甲试管中插入的温度计示数升高的多，则液体________比热容大。
15．当某导体两端电压为9伏时，通过该导体的电流为0.3安，该导体的电阻为________欧，现10秒内有6库的电荷量通过该导体横截面，则此时通过该导体的电流为________安，该导体的两端电压为________伏．
16．防电墙技术是为了适应我国的用电环境开发的一种利用在电热水器上的新技术。这项技术相当于在人体和电线之间装了一个很大的“水电阻”，一旦发生漏电现象，“水电阻”与人体_____（填“串联”或“并联”）在一起；这个“水电阻”会起到______（填“分压”或“分流”）的作用；若发生漏电后，则加在人体两端电压将会低于________V，从而保证人体安全。
17．如图，有二个电阻R1、R2分别以串联和并联的方式接入相同电压的电路上，则相同时间内产生热量较多的是图中______图的电路（填“a”或“b”）。
18．我国家庭电路的电压为________V,高大建筑物的顶端都有针状的金属物，通过很粗的金属线与大地相连，这样可以起到_______作用．
三、作图题

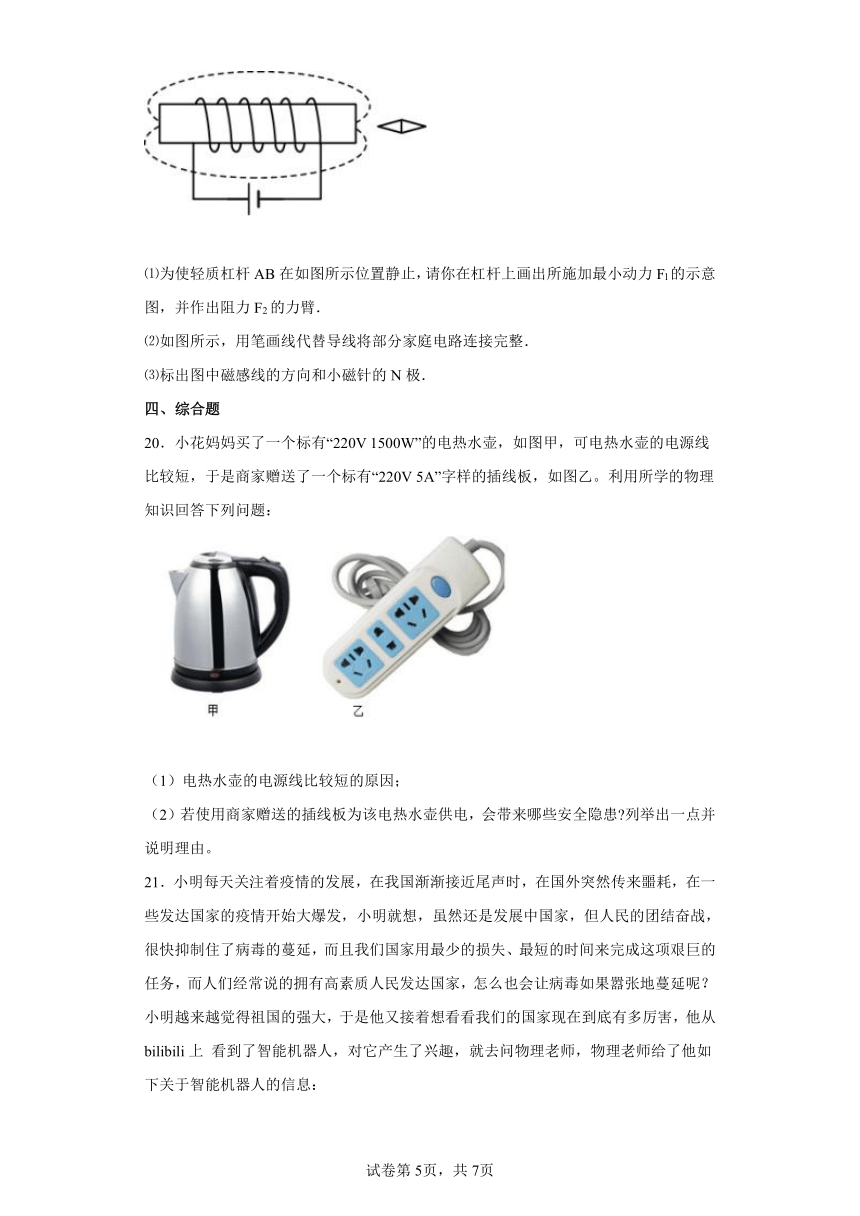

19．按要求作图：
⑴为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力Fl的示意图，并作出阻力F2的力臂．
⑵如图所示，用笔画线代替导线将部分家庭电路连接完整．
⑶标出图中磁感线的方向和小磁针的N极．
四、综合题
20．小花妈妈买了一个标有“220V 1500W”的电热水壶，如图甲，可电热水壶的电源线比较短，于是商家赠送了一个标有“220Ⅴ 5A”字样的插线板，如图乙。利用所学的物理知识回答下列问题：
（1）电热水壶的电源线比较短的原因；
（2）若使用商家赠送的插线板为该电热水壶供电，会带来哪些安全隐患 列举出一点并说明理由。
21．小明每天关注着疫情的发展，在我国渐渐接近尾声时，在国外突然传来噩耗，在一些发达国家的疫情开始大爆发，小明就想，虽然还是发展中国家，但人民的团结奋战，很快抑制住了病毒的蔓延，而且我们国家用最少的损失、最短的时间来完成这项艰巨的任务，而人们经常说的拥有高素质人民发达国家，怎么也会让病毒如果嚣张地蔓延呢？小明越来越觉得祖国的强大，于是他又接着想看看我们的国家现在到底有多厉害，他从bilibili上 看到了智能机器人，对它产生了兴趣，就去问物理老师，物理老师给了他如下关于智能机器人的信息：
某款机器人 锂电池 电压 24 V
容量 10 A·h
电动机 额定电压 24 V
额定功率 120 W
智能机器人有相当发达的“大脑”，具备形形色色的内部信息传感器和外部信息传感器，如视觉、听觉、 触觉、嗅觉。此外，它还有效应器，通过电动机使手、脚、鼻子、触角等动起来。智能机器人能用人类语言同操作者对话，能调整自己的动作以达到操作者所提出的全部要求。机器人往 往使用熔点为200 ℃的玻璃钢作外壳，有着其他材质不可替代的优点。智能机器人的电源主要有钠硫电池、镍 镉电池、锂电池等。
随着智能机器人技术的不断发展和成熟，它将走进千家万户，服务人们的生活。
(1)锂电池充电时的能量转化形式为：电能转化为_____能；
(2)关于智能机器人，下列说法中是正确的是_____；
A．智能机器人的效应器通过电动机使手、脚等动起来时，是将机械能转化为电能
B．温度为200℃的玻璃钢一定是液态
C．智能机器人通过嗅觉能闻到外界的各种气味，说明分子在做无规则的运动
D．智能机器人能与人语音对话，说明了电磁波能传递能量
(3)某智能机器人站着发射超声波，经过0.02s后收到障碍物的回波，则“小骏”与障碍物间的距离约为_____m。该智能机器人靠底座轮子驱动，其驱动电动机的具体参数如表所示，若该智能机器人的驱动电动机线圈电阻为0.2Ω，则电动机正常工作下的发热功率为_____W；（设超声波在空气中的传播速度为340m/s）
(4)若当剩余电量减为电池容量的10%时，该智能机器人会主动寻找充电器充电，则充满电后至下一次自动充电前，该智能机器人能够连续正常工作的最长时间为_____h。为确保该智能机器人能顺利返回充电，假设需要充电时离充电器最远路程不能超过600m，则该智能机器人返回过程中受到的水平阻力为_____N。（剩余电池容量的40%用于提供克服阻力做功）。
22．如图甲是顺德第二届创客节比赛活动中使用的某3D打印机，工作时，喷头的发热体自动加热到预设温度，将PLA线材料变成液态后从喷嘴流出．喷头背面装有一个散热风扇，在喷头达到预设温度后开始工作，该打印机有四个相同型号的电动机M1、M2、M3、M4，其中M1、M2、M3共同实现喷头的精准定位，M4则将PLA线材送入喷头，发热体未达到预设温度时喷头静止不动．某创客小组收集了相关的信息如图乙表所示．
（1）打印机喷头能将PLA线材料变化成液态，它是利用电流的_____工作的．
（2）电动机工作时，主要将_____能转化为_____能．
（3）在打印过程中，若发热体、散热风扇和M1、M2、M3、M4同时正常工作，则打印机总的工作电流为_____A．
（4）打印某个3d作品，四台电动机和散热风扇均工作了10min，则四台电动机产生的热量共_____J，散热风扇输出的机械能为_____J
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【分析】
电功率是表示电流做功快慢的物理量，根据电功率公式分析答题。
【详解】
A．电功率是表示电流做功快慢的物理量，故A错误；
B．由可知，用电器在相同的时间t内消耗的电能W越多，电功率越大，故B正确；
C．串联电路电流处处相等，由可知，串联的几只灯泡工作时，电阻大的灯泡的电功率大，故C错误；
D．灯泡在额定电压下的功率为额定功率，当实际电压等于额定电压时，实际功率等于额定功率，故D错误；
故选B。
2．C
【解析】
【详解】
A．在手机充电过程中不能接打电话，以避免因辐射对人体造成的伤害，故A错误；
B．家庭电路中安装了漏电保护器，但不是绝对安全可靠，仍会出触电事故，需要安装空气开关，故B错误；
C．家庭电路发生短路时，会导致家庭电路中总电流过大，保险丝会首先熔断或空气开关跳闸，故B正确；
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故D错误．
故选C．
3．B
【解析】
【详解】
试题分析：为保证用电安全，在安装照明电路时，开关接在火线上，A错误；在遇到他人触电时，应先及时切断电源，或用竹竿等物体挑开电线，再抢救伤员或拨打急救电话，B正确；家庭电路中电流过大的原因有二：用电器总功率过大，电路发生短路，C错误；使用测电笔时手应接触笔尾金属体，D错误,故选B．
考点：安全用电原则
4．D
【解析】
【详解】
A．当开关闭合时，如果指示灯损坏，插孔不能正常工作，插孔连接错误，故A不符合题意；
B．当开关闭合时，如果指示灯损坏，插孔不能正常工作，故B不符合题意；
CD．开关在干路上，控制指示灯与插孔，指示灯坏了，灯泡不亮，说明指示灯与插孔并联，两孔插座连接遵循左零右火中接地，故C不符合题意；D符合题意。
故选D。
5．A
【解析】
【分析】
【详解】
A．为保证用电安全，电水壶的金属外壳必须接地，应采用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，故A正确；
B．接在电路中的电源插头属于带电体，用湿手触摸时，生活用水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险，故B错误；
C．使用绝缘皮破损的导线，容易使人体和带电体接触，就会造成触电事故，十分危险，故C错误；
D．用试电笔时，手要接触笔属金属体才能辨别火线和零线，但使用时手不能触碰金属笔尖，否则易造成触电事故， 故D错误。
故选A。
6．A
【解析】
【详解】
家庭插座输出的为220V的交流电，而冰箱是直接由电源插座供电，所以为交流；
我们在使用冰箱时会发现，压缩机不工作时，如果我们打开冷藏室，照明灯也是可以工作的，故二者应独立工作，即并联在电路中．
冰箱的门为了密封更好，在门缝条上加了磁铁，故我们关门时会感到门用吸力，轻轻用力即可关闭．
冰箱压缩机将冰箱内部的热量通过消耗电能转移到冰箱外部来，但由于和室外没有热交换，故热量仍在室内，并且，压缩机工作时其电路中也会因为有电阻而产生热量，即产生的热量大于制冷量，故室内温度不降反升．
故答案为A
7．A
【解析】
【详解】
A. 保险丝不可以用铜丝代替，因为电流过大时，钢丝不会熔断，不符合安全用电原则，符合符合题意；
B. 电器设备失火时，先断开电源再灭火，正确，不符合题意；
C. 打扫卫生时，不能用湿抹布擦灯泡和开关，因为容易触电，正确，不符合题意；
D. 有人触电时，应该选切断电源，或者用干燥的木棍挑开电线，正确，不符合题意．
选A．
8．B
【解析】
【详解】
试题分析：用温度计测量液体温度时，不能将温度计取出读数，所以A错；用刻度尺测量长度时，可以选用除零以外的任一刻线作为起始点，但最后要减去这一数值，所以B正确；用托盘天平测量物体质量过程中，不可以再去调节平衡螺母了，所以C错；用试电笔辨别火线时，要用指尖抵住试电笔上端的金属帽，所以D错误；应选B．
【考点定位】测量工具的用法
9．B
【解析】
【详解】
试题分析：将洗衣机、电冰箱的金属外壳接地，可以防止因漏电发生触电事，故A符合安全用电原则；家庭电路中，开关要接在火线和用电器之间，故B不符合安全用电原则；保险装置、插座、导线、家用电器等达到使用寿命应及时更换，否则设置老化，容易发生漏电而引发触电或诱发火灾，故C符合安全用电原则；高大建筑物为避免发生雷击，顶端要安装避雷针，故D符合安全用电原则，故选B．
考点：安全用电原则
10．A
【解析】
【分析】
摩擦起电的实质是电子的转移；电能表是测量消耗电能（电流做功多少）的仪表；发热体是利用电阻率较大的电阻丝制成的；电阻是导体阻碍电流的性质。
【详解】
A．摩擦起电的实质是电子的转移，所以橡胶棒和丝绸摩擦后失去电子的带正电，得到电子的带等量的负电，使得橡胶棒和丝绸带等量的异种电荷，故A正确；
B．家庭电路中的电能表是用来测量电流做功多少（不是快慢）的仪表，故B错误；
C．超导体的电阻为0，不能用来做家用电热水器的发热体，故C错误；
D．电阻是导体阻碍电流的性质，其大小与导体的长度、横截面积、材料、温度有关，而与导体两端的电压、通过导体的电流无关，故D错误。
故选A。
11．C
【解析】
【详解】
A．控制灯泡的开关要接在火线和灯泡之间，这样断开开关，就把灯泡与火线断开，故A错误；
B．家庭电路中各用电器都是并联的，同时使用多个大功率用电器可造成电路中总功率过大，根据Ｐ＝ＵＩ可知：电压一定时，功率越大，电流越大．再根据焦耳定律可知：在电阻和通电时间一定时，电路中的总电流过大，导线上产生的热量越多，从而引起火灾，故B错误；
C．冰箱在使用时要用三孔插座将金属外壳与大地相连，故C正确；
D．安全用电的原则：不接触低压带电体，不靠近高压带电体．故D错误．
12．C
【解析】
【分析】
【详解】
A．使用测电笔时，手必须接触笔尾的金属电极，但是不能接触笔尖，故A不符合题意；
B．家庭电路中的熔丝严禁用铜丝或铁丝代替，故B不符合题意；
C．为了安全，开关要接在火线和用电器之间，故C符合题意；
D．熔丝熔断可能是电路短路造成的，也可能是用电器总功率过大引起的，故D不符合题意。
故选C。
13．D
【解析】
【详解】
A．空气开关跳闸的基本原因是：所带负荷超限了，一般情况是：短路或负荷过重，故A错误；
B．空气开关“跳闸”，可能是发生了短路，也可能是用电器总功率过大，找到原因后再闭合开关，故B错误；
C．使用测电笔辨别零线和火线时，一定要用手触及笔尾的金属部分，才能辨别出火线或零线，故C错误；
D．人体触电时，漏电保护器会断开，可保护人体安全。故D正确。
故选D。
14． 相同 吸收的热量相同 乙
【解析】
【详解】
[1][2][3]小明将甲、乙两试管同时放入沸水中，这样操作可保证两试管中液体的加热时间相同，其目的是为了保证两种液体吸收的热量相同，实验中是通过观察温度计的示数变化来反映液体比热容的大小，两种液体吸收的热量相等，由知，比热容与成反比，甲试管中插入的温度计示数升高的多，甲液体的比热容小，则乙液体比热容大。
【点睛】
同一加热器，在相同的时间内，液体吸收的热量相同；因为液体吸收的热量Q相等、液体质量相等，由知温度计示数的变化可以反应液体比热容c的大小，温度计示数高，液体比热小，温度计示数低，液体比热容大。
15． 30 0.6 18
【解析】
【详解】
分析：已知通过导体横截面的电荷量和通电时间，根据公式可求通过导体的电流；根据可求导体两端的电压；根据公式可求导体的电阻；当通过导体的电流变化时，导体的电阻大小不变．
解答：导体的电阻10秒内有6库的电荷量通过该导体横截面，此时通过该导体的电流为；该导体的两端电压为
故答案为 (1). 30 (2). 0.6 (3). 18
【点睛】本题考查电流、电压、电阻的计算，关键是公式及其变形的灵活运用，还要知道影响电阻大小的因素是导体的材料、长度、横截面积和温度．
16． 串联 分压 36
【解析】
【详解】
[1][2]由题意可知，胆内的水经过较长的管路再流到人体上，即电流依次经过电阻和人体，电流只有一条路径，它们为串联；因为串联电路中总电压等于各分电压之和，所以，“水电阻”会起到分压的作用。
[3]人体的安全电压是不高于36V，所以若发生漏电后，则加在人体两端电压将会低于36V，从而保证人体安全。
17．a
【解析】
【详解】
两电阻并联相当于增加了导体的横截面积，总电阻比任何一个并联电阻都小，两电阻串联相当于增加了导体长度，总电阻比任何一个串联电阻都大，所以，a图中总电阻Ra小于b图中总电阻Rb，加在两电路上的电压相同，所以a图中电路总电流大于b图中电路总电流，即
Ia＞Ib
根据公式Q=I2Rt=UIt可知，相同时间内
UIat＞UIbt
即Qa＞Qb，产生较多热量的是a图。
18． 220 防雷
【解析】
【详解】
家庭电路的电压是220V，高大建筑物的顶端都有针状的金属物，通过很粗的金属线与大地相连，这样可以起到防雷作用．
19．如图所示
【解析】
【详解】
试题分析：（1）在阻力与阻力臂的乘积一定的情况下，最省力，即动力臂最长，由图知OB比OA长，所以OB做动力臂最长，过B点与OB垂直向上作垂线就得到动力F的方向；如下图所示：从支点O到阻力作用线的垂直距离为阻力臂L2．
（2）由图知：上面一条是火线，中间一条是零线，下面一条是地线，故灯泡右端应接在零线，三孔插座左孔通常接零线，右孔通常接火线．
（3）先用安培定则判定通电螺线管的南北极，再根据磁极间的相互作用判断小磁针的南北极．
考点：力臂的画法杠杆中，最小力的问题 ，家庭电路的连接，安培定则，磁感线及其特点
20．见详解
【解析】
【详解】
(1)电热水壶的电源线过长会导致电阻太大，电流通过时产生的热量过多，可能烧毁导线引发火灾。所以电热水壶的电源线比较短。
(2)电热水壶正常工作时的电流为
商家赠送的插线板允许通过的最大电流为5A，电热水壶正常工作时插板线的电流过大可能烧毁导线、插板，引发火灾。
21． 化学 C 3.4 5 1.8 57.6
【解析】
【详解】
(1)[1]锂电池充电时，消耗电能，产生化学能，将电能转化为化学能。
(2)[2] A．智能机器人的效应器通过电动机使手、脚等动起来时，是将电能转化为机械能，A错误；
B．熔点为200℃的玻璃钢可能为液态，也可能为固态，也可能为固液共存，故B错误；
C．智能机器人通过嗅觉能闻到外界的各种气味，说明分子在做无规则的运动，故C正确；
D．智能机器人能与人语音对话，说明了电磁波能传递信息，故D错误；
故选A。
(3)[3]“小骏”与障碍物间的距离约为
s=vt= 340m/s×=3.4m
[4]电动机正常工作下的电流为
I==5A
电动机正常工作下的发热功率为
P=I2R=(5A)2×0.2Ω=5W
(4)[5]机器人正常工作时的电流是5A，充满电后的电池容量
Q1=10Ah
下一次自动充电前的电池容量
Q2=ηQ1=10%×10Ah=1Ah
消耗的电池容量
Q=Q1-Q2=10Ah-1Ah=9Ah
连续正常工作的最长时间
t==1.8h
[6]电池充满电后储存的电能为
W=UIt=24V×10A×3600s=8.64×105J
由题意可得，“小骏”返回过程中克服摩擦力做的功为
W返=40%W剩=40%×10%×W=40%×10%×8.64×105J=34560J
因为
W=Fs=fs
为确保能顺利返回充电，假设需要充电时离充电器最远路程不能超过600m，返回过程中受到的水平阻力为
f==57.6N
22． 热效应 电 机械 8.5 2700 6600
【解析】
【详解】
（1）打印机的喷头利用电流的热效应将电能转化为内能，使固态树脂等材料温度升高；
（2）电动车是利用电动机来工作的，它工作时消耗电能，产生机械能，将电能转化为机械能；
（3）在打印过程中，若发热体、散热风扇和M1、M2、M3、M4同时正常工作，则打印机的总工作电流：I＝I发热+I1+I2+I3+I4+I风扇＝2A+1.5A+1.5A+1.5A+1.5A+0.5A＝8.5A；
（4）四台电动机产生的热量Q总＝4Q1＝4I12R1t＝4×（1.5A）2×0.5Ω×10×60s＝2700J；
散热风扇产生的热量Q风扇＝I风扇2R风扇t＝（0.5A）2×4Ω×10×60s＝600J，
风扇消耗的电能W＝UIt＝24V×0.5A×10×60s＝7200J，
散热风扇输出的机械能W机械＝W﹣Q风扇＝7200J﹣600J＝6600J．
