人教版九年级物理 第15章第4节电流的测量 同步测试题
一、单选题

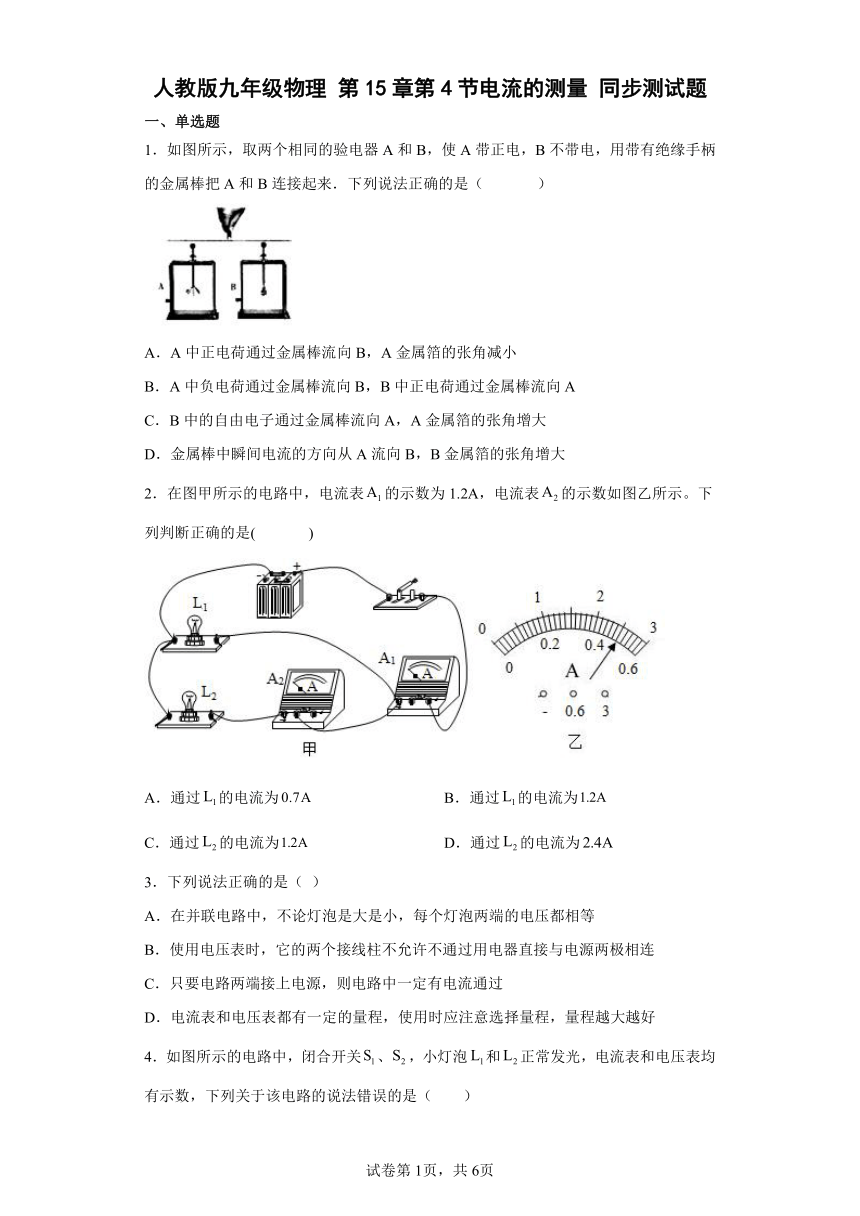

1．如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（ ）
A．A中正电荷通过金属棒流向B，A金属箔的张角减小
B．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
C．B中的自由电子通过金属棒流向A，A金属箔的张角增大
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
2．在图甲所示的电路中，电流表的示数为1.2A，电流表的示数如图乙所示。下列判断正确的是( )
A．通过的电流为 B．通过的电流为
C．通过的电流为 D．通过的电流为
3．下列说法正确的是（ ）
A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电源，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好

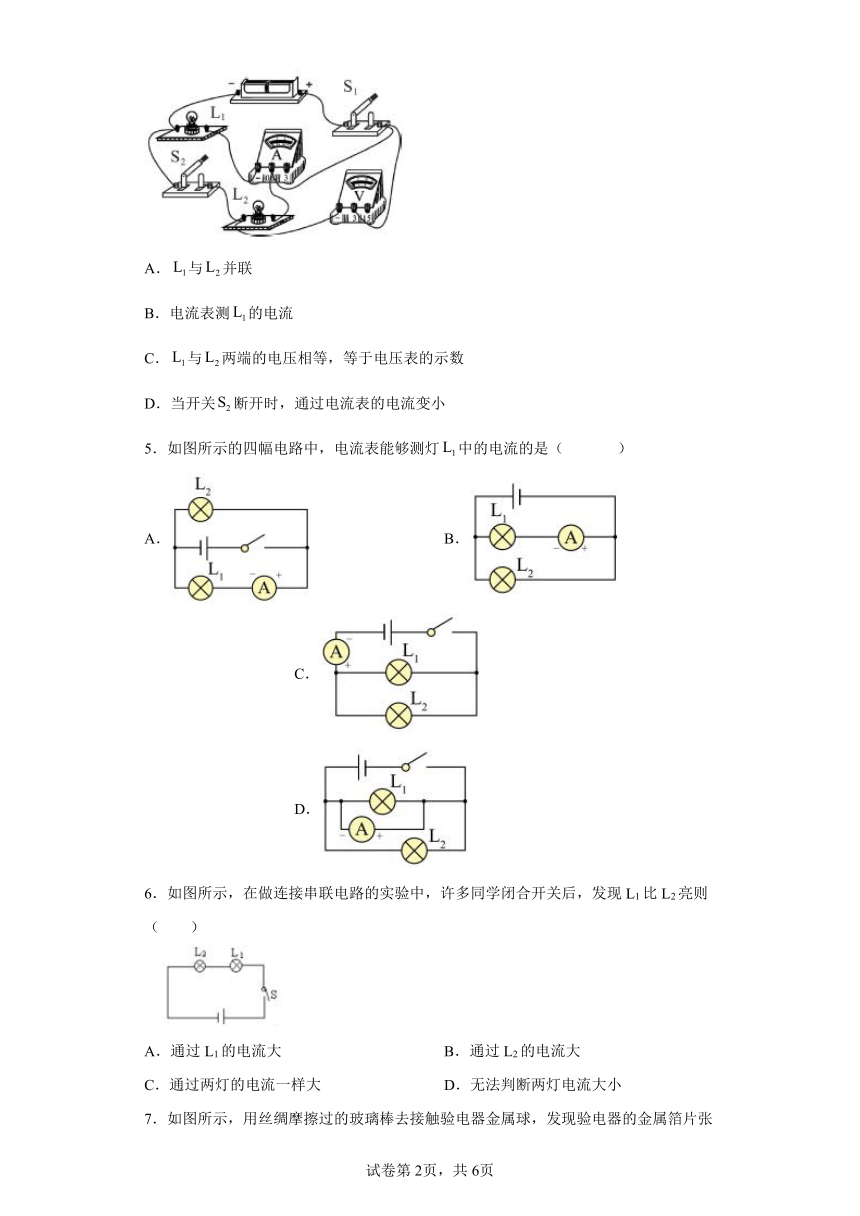

4．如图所示的电路中，闭合开关、，小灯泡和正常发光，电流表和电压表均有示数，下列关于该电路的说法错误的是（　　）
A．与并联
B．电流表测的电流
C．与两端的电压相等，等于电压表的示数
D．当开关断开时，通过电流表的电流变小
5．如图所示的四幅电路中，电流表能够测灯中的电流的是（ ）
A． B． C． D．
6．如图所示，在做连接串联电路的实验中，许多同学闭合开关后，发现L1比L2亮则（　　）
A．通过L1的电流大 B．通过L2的电流大
C．通过两灯的电流一样大 D．无法判断两灯电流大小
7．如图所示，用丝绸摩擦过的玻璃棒去接触验电器金属球，发现验电器的金属箔片张开，下列说法错误的是（　　）
A．摩擦起电的实质是电子在不同的物体间发生了转移
B．瞬间电流的方向是从金属箔片到金属球
C．金属箔片张开是由于同种电荷相互排斥
D．丝绸与玻璃棒摩擦过程中丝绸得到电子
8．下列关于电压的说法正确的是（　　）
A．只要有电压就一定能形成电流 B．电压是使自由电荷发生定向移动形成电流的原因
C．对人体的安全电压为36V D．一节干电池的电压为2V
9．下列说法中合理的是（　　）
A．日光灯正常工作时的电流约 2A
B．一节新蓄电池的电压为 1.5V
C．一位同学用 20s 从一楼走到三楼，他上楼时的功率大概是 150W
D．一位同学从地上拿起一个鸡蛋，并缓慢举过头顶的过程中，对鸡蛋做功约 0.1J
10．以下现象，能用分子动理论进行解释的是
A．雾霾的形成
B．沙尘暴的形成
C．电流的形成
D．离花园较远处就能闻到花香
11．如图甲所示电路，合上开关后两灯正常发光，电流表A1的示数如图乙所示，电流表A2的示数为0.6A，则
A．两灯是串联连接的 B．流过L1的电流是0.3A C．流过L2的电流是0.6A D．干路电流是1.1A
12．下列数据最符合实际情况的是（　　）
A．人体正常温度为25℃
B．教室内日光灯的额定电流约为
C．对人体的安全电压不高于
D．家用洗衣机在洗衣时的额定功率约为
13．如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（　　）
A．电流表A1测通过灯L1的电流
B．两电流表的示数一定不相同
C．两灯的额定功率一定不相同
D．仅断开S2，电流表A2的示数不变
14．如图所示电路，闭合开关S后，通过R1的电流为0.2A，通过R2的电流是0.2A。R1与R2的连接关系和通过开关的电流是 （　　）
A．并联，0.4A B．串联，0.4A
C．并联，0.2A D．串联，0.2A
15．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2指针偏转分别如图乙所示，下列说法正确的是（ ）
A．电流表A2测量电灯L2的电流
B．电流表A1的示数可能为0.24A
C．电流表A2的示数一定为2A
D．通过灯L2的电流可能为0.12A
二、填空题

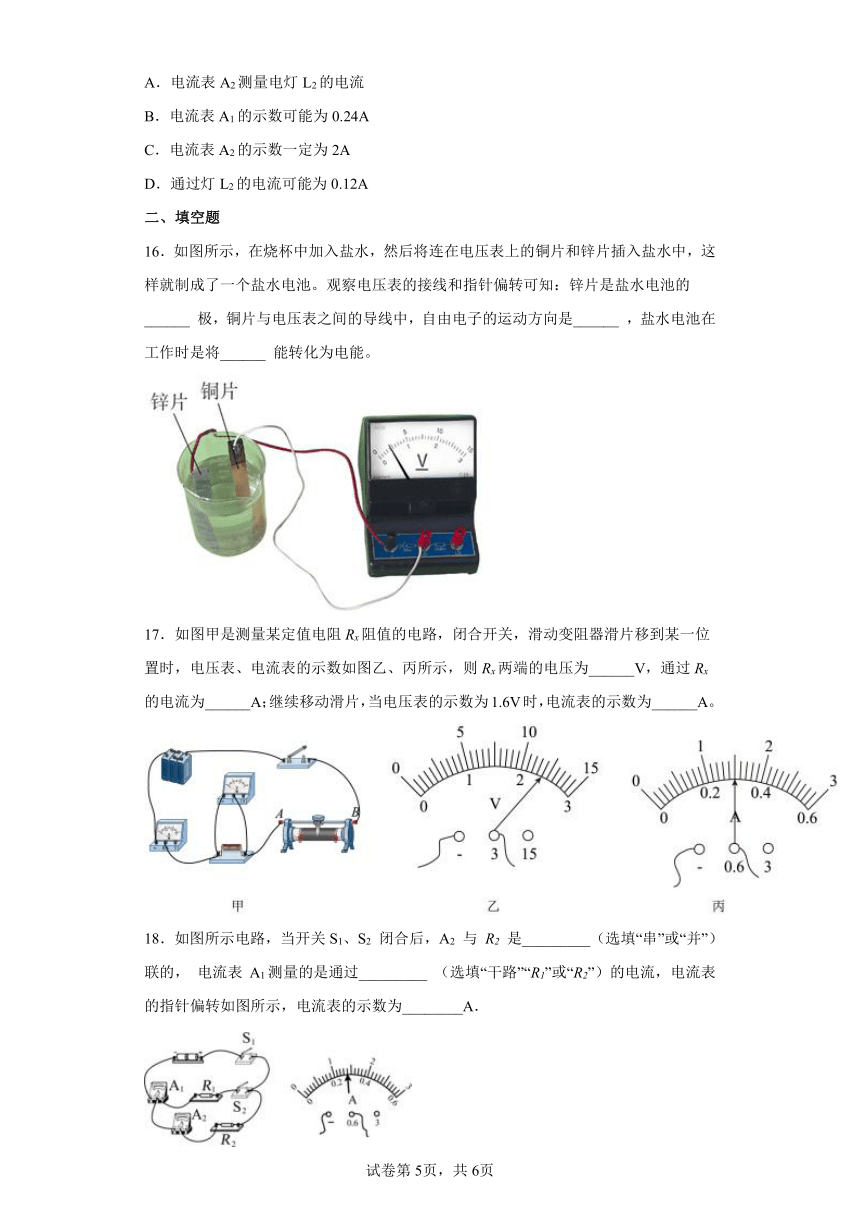

16．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的______ 极，铜片与电压表之间的导线中，自由电子的运动方向是______ ，盐水电池在工作时是将______ 能转化为电能。
17．如图甲是测量某定值电阻Rx阻值的电路，闭合开关，滑动变阻器滑片移到某一位置时，电压表、电流表的示数如图乙、丙所示，则Rx两端的电压为______V，通过Rx的电流为______A；继续移动滑片，当电压表的示数为1.6V时，电流表的示数为______A。
18．如图所示电路，当开关S1、S2 闭合后，A2 与 R2 是_________（选填“串”或“并”）联的， 电流表 A1测量的是通过_________ （选填“干路”“R1”或“R2”）的电流，电流表的指针偏转如图所示，电流表的示数为________A．
三、实验题
19．在“探究并联电路中的电流关系”实验中。
（1）在连接电路时，开关应 _____；
（2）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正；______
（3）连接正确的电路后，闭合开关，电流表的示数为0.46A，请在图乙中画出指针的位置（O为指针转轴）。______；
（4）小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在如表中。
实验次数 支路电流I1/A 支路电流I2/A 干路电流I总/A
1 0.30 0.16 0.46
2 0.20 0.20 0.40
3 0.24 0.35 0.58
分析数据得出结论：在并联电路中，_____；
（5）本实验换用不同规格灯泡的目的是 _____；
（6）由第1次实验数据知，灯泡L1的亮度 _____灯泡L2的亮度（选填“大于”、“小于”或“等于”），若两灯泡灯丝长度相同，_____的灯丝更粗。（选填L1或L2）
四、简答题
20．实验室学生用的电流表内阻一般1.0Ω~0.5Ω，计算说明为什么不能把电流表直接接在电源两极上．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【解析】
【详解】
A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，B上的部分负电荷会转移到A上，因此验电器B的金属箔由于带正电会张开；电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B，故选D．
2．A
【解析】
【详解】
由图甲可知，两个灯泡是并联的，电流表A1在干路中，测量干路中的电流即总电流，即
I=1.2A，
电流表A2是测量支路L2中的电流，根据并联电路电流的规律可知A2的示数要小于A1的示数，故A2所选量程为小量程；由图乙可知电流表A2的示数
I2=0.5A，
通过L2的电流为0.5A，通过支路L1的电流为
I1=I-I2=1.2A-0.5A=0.7A，
故选A。
3．A
【解析】
【详解】
A．并联电路两端电压相等；故A正确；
B．使用电压表时，它的两个接线柱允许不通过用电器直接与电源两极相连，故B错误；
C．电路两端接上电源后，若果不闭合开关使电路构成通路，电路中就不会有电流；故C错误；
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程合适即可，并不是越大越好，故D错误．
故选A。
4．D
【解析】
【详解】
AB．由图知，闭合开关S1、S2，两灯首首尾尾相联即是并联关系 ，电流表在灯支路，测量通过的电流，故AB正确，AB不符合题意；
C．由图知，闭合开关S1、S2，两灯并联，电压表在灯两端，由于并联支路的电压相等，所以也可以测量灯两端的电压，即与两端的电压都等于电压表的示数，故C正确，C不符合题意；
D．由图知，闭合开关S1、S2，两灯并联正常发光，当开关断开时，根据并联电路的特点，仅影响通过L2的电流，L1的电流不受影响，即通过电流表的电流不变，故D错误，D符合题意。
故选D。
5．A
【解析】
【详解】
A．电流表测电路中的电流时，与被测用电器串联，电流表与灯泡L1串联，正负接线柱连接正确，故A符合题意；
B．电流表的正负接线柱接反了，故B不符合题意；
C．电流表接在干路中，测量的是总电流，故C不符合题意；
D．电流表与用电器并联，故D不符合题意。
故选A。
6．C
【解析】
【详解】
由图可知L1、L2两灯串联，电流一样大，故选C。
7．B
【解析】
【分析】
【详解】
A．摩擦起电的实质不是创造了电荷，只是电子从一个物体转移到了另一个物体上，故A正确，不符合题意；
B．丝绸摩擦过的玻璃棒带正电荷，当用玻璃棒接触验电器金属球时，自由电子从金属箔转移到了玻璃棒上，所以电流是从金属球到金属箔，故B错误，符合题意；
C．验电器的原理是同种电荷相互排斥，故C正确，不符合题意；
D．丝绸与玻璃棒摩擦过程中，因为丝绸束缚电子能力比玻璃棒强，所以丝绸会得到电子带负电，故D正确，不符合题意。
故选B。
8．B
【解析】
【详解】
A．有电压且电路处于通路状态才能形成电流，故A错误；
B．电压可以使自由电荷发生定向移动，是形成电流的原因，故B正确；
C．对人体的安全电压是不超过36V，故C错误；
D．一节干电池的电压为1.5V，故D错误。
故选B。
9．C
【解析】
【详解】
解答：A. 日光灯正常工作时的电流约0.2A；故A错误；B. 一节新蓄电池的电压为2V；故B错误；C. 一位同学用 20s 从一楼走到三楼,他上楼时做功为：W＝Gh＝mgh＝50kg×10N/kg×6m＝3000J;功率约为：P＝＝150W；故C正确；D. 从地上拿起一个鸡蛋，并缓慢举过头顶的过程中，对鸡蛋做功大约为：W＝Gh＝mgh＝0.05kg×10N/kg×2m＝1J；故D错误.
点睛：首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
10．D
【解析】
【详解】
物质是由大量分子构成的，构成物质的分子在永不停息地做无规则运动，分子用肉眼是看不到的，凡是能用眼直接看到的都不是分子，雾霾不是分子，是由大量分子构成的聚合体，所以A错；沙尘暴也是固体颗粒，不是分子，所以B错；电流的形成是电荷的定向移动形成的，不是分子，所以C错；花香是由于花的分子无规则运动的表现，所以应选D．
11．B
【解析】
【分析】
由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数，根据并联电路的电流特点求出通过灯L2的电流．
【详解】
A.由电路图可知，电流从电源正极流出经电流表A2后分成两支，一支通过L2，另一支通过A1、L1，经开关回到电源负极，所以两灯是并联的，故A错误．
B.因为并联电路中干路电流等于各支路电流之和，则A2大于A1的示数，而从电流表A1指针偏转位置来看，电流表A2的量程应为0～0.6A，分度值为0.02A，示数I＝0.3A，即L1的电流为0.3A，故B正确；
C.由于并联电路电流规律：I＝I1+I2，故通过灯L2的电流：I2＝I﹣I1＝0.6A﹣0.3A＝0.3A，故C错误．
D.由（1）分析知，电流表A1测L1支路的电流，电流表A2测干路电流，所以干路为0.6A，故D错误；
故选B．
12．C
【解析】
【分析】
【详解】
A．人体正常体温约为37℃，故A不符合题意；
B．教室内日光灯的额定功率在40W左右，所以额定电流约为
故B不符合题意；
C．对人体的安全电压不高于36V，故C符合题意；
D．家用洗衣机洗衣时的额定功率一般在300～1100W左右，故D不符合题意。
故选C。
13．B
【解析】
【分析】
【详解】
AB．从图中可以看出，两灯泡并联，电流表A1测通过灯L2的电流，电流表A2测通过总电路的电流，电流表A1示数小于电流表A2示数。故A错误，B正确；
C．两灯泡并联，电压相等，当灯泡的电阻相同时，灯泡的功率相等。故C错误；
D．仅断开S2，电路中只有灯泡L1工作，电流表A2测量L1电流，示数比原来小。故D错误。
故选B。
14．A
【解析】
【分析】
根据电路串并联特点判断。
【详解】
从电路中可以看出，两个电阻并列连接；并联电路两端电压等于电源电压，并且已知电源电压和通过R2的电流，利用即可求出。由于两个电阻并列连接，所以两个电阻的连接关系是并联；开关接在干路上，通过电流
I=I1+I2=0.2A+0.2A=0.4A
故选A。
15．D
【解析】
【详解】
A．由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路中的电流，故A错误；
BCD．因并联电路中干路电流等于各支路电流之和，且电流表A1偏转的角度比A2小，所以，电流表A1的量程为0～0.6A，分度值为0.02A，示数
I1=0.28A，
电流表A2的量程可能为0～3A，分度值为0.1A，示数
I=2A，
则通过灯L2的电流可能为
I2=I-I1=2A-0.28A=1.72A；
电流表A2的量程也可能为0～0.6A，分度值为0.02A，示数
I=0.4A，
则通过灯L2的电流也可能为
I2=I-I1=0.4A-0.28A=0.12A，
故BC错误，D正确。
16． 负 从电压表流向铜片 化学
【解析】
【分析】
（1）根据电压表的正确使用方法确定电源的正负极；（2）电源外部电流总是从电源的正极出发，经过用电器，回到电源的负极的，电源内部电流是由负极到正极；（3）电池是将化学能转化为电能的装置。
【详解】
[1]根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极。
[2]电流的方向是从铜片流经电压表流向锌片，而自由电子的移动方向与电流方向相反，所以铜片与电压表之间的导线中，自由电子的运动方向是从电压表流向铜片。
[3]盐水电池是将化学能转化为电的。
17． 2.4 0.3 0.2
【解析】
【详解】
[1]由图乙可知，电压表接小量程，故可知Rx两端电压为U=2.4V。
[2]由图丙可知，电流表接小量程，故可知通过Rx的电流为I=0.3A
[3]由[1][2]中及欧姆定律可知，Rx的阻值为
故可知电压表示数为U0=1.6V时，此时电流表的示数为
18． 串 干路 0.28
【解析】
【详解】
由电路图可知，两电阻并联，电流表A1测干路的电流，A2与R2串联，即A2测量R2的电流；由图可知：电流表的量程为0～0.6A，分度值为0.02A，示数为0.28A．
19． 断开 干路电流等于各支路电流之和 寻找普遍规律 大于 L1
【解析】
【详解】
（1）[1]为保护电路，连接电路时，开关应处于断开状态。
（2）[2]原电路中，两灯短路，电流表直接接在电源上了，两灯应并联，电流表测干路电流，如下所示：
（3）[3]电流表分度值为0.02A，连接正确的电路后，闭合开关，电流表的示数为0.46A，指针的位置如下图所示：
（4）[4]分析表格数据，发现
即在并联电路中，干路电流等于各支路电流之和。
（5）[5]换用不同规格的灯泡，是为了使实验结论更具有普遍性，避免实验次数太少而使结论具有偶然性。
（6）[6][7]第1次实验发现，灯泡L1的电流大于灯泡L2的电流，根据并联电路各支路电压相等和P＝UI知，灯泡L1的实际功率大于灯泡L2的实际功率，所以灯泡L1的亮度大于灯泡L2的亮度；根据并联电路各支路电压相等和可知，灯泡L1的电阻小于灯泡L2的电阻，根据影响电阻大小的因素，若两灯泡灯丝长度相同，则L1的灯丝更粗。
20．会损坏电流表，也会损坏电源，不允许将电流表直接接到电源两级上．
【解析】
【分析】
电流表在电路中相当于一根导线电阻很小，根据欧姆定律可知，直接把电流表接到电源两极上时电路中的电流很大．
【详解】
根据I=可知，I220A，电流表的大量程为0电路中的电流远远超过电流表的量程范围，既会损坏电流表，也会损坏电源，所以绝不允许直接把电流表接到电源两极上．
